Dornier Wal: bouw gestart.

Discussie in 'Bouwverslagen - Vliegen' gestart door Frits37, 23 sep 2018.

  1. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen

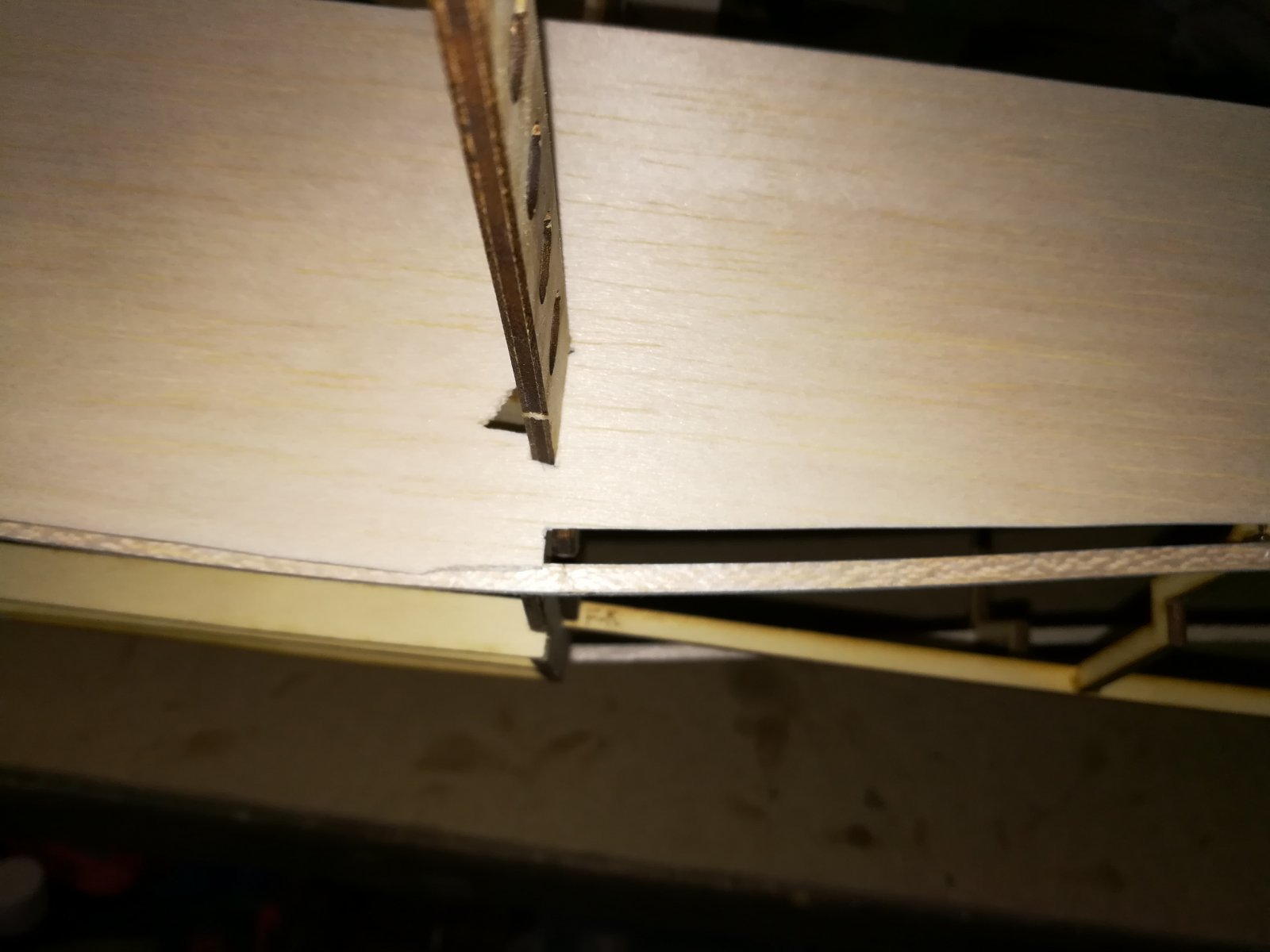

    Het is iets wat lastig te zien maar het lijkt er op dat op één of andere manier het frame van de romp krom is. Ik zal er even over denken hoe we dit het beste kunnen oplossen. . . .

    Wellicht kan ik je helpen door even de kiel uit te tekenen en als pdf bij te voegen? deze kun je dan op karton on balsa plakken en als mal gebruiken , is dit een idee?
    Zijn alle spanten in de juiste slotjes gemonteerd? Kun je de balsa stringers nog losmaken ? wellicht is de romp iets krom getrokken bij het inlijmen van deze ?

    Mvg,

    Bart

    Laatst bewerkt: 19 okt 2018
  2. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
  3. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.233
    Locatie:
    Nunspeet

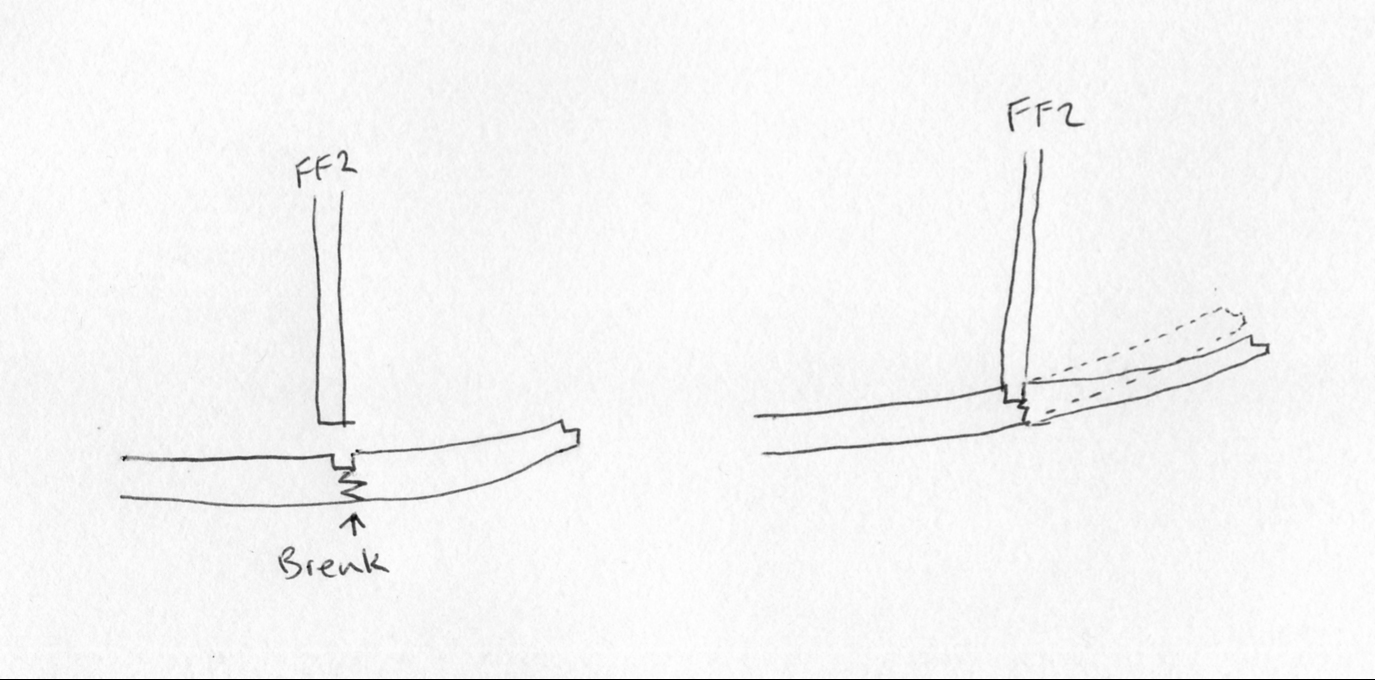

    Wat er volgen mij gebeurd is: zie tekening. De kiel is bij FF2 gebroken. Ik heb hem gerepareerd, maar waarschijnlijk niet exact in de goede verticale lijn doorgezet. Daardoor is de voorkant wat 'uitgezakt'. Links is voor de breuk, rechts de reparatie. De stippellijn rechts is hoe het had beter gemoeten.

    Verder is hij wel redelijk recht volgens mij.

    Image4.jpg Image3.jpg IMG_20181019_143830.jpg Image2.jpg IMG_20181019_144050.jpg breuk.jpg

  4. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant

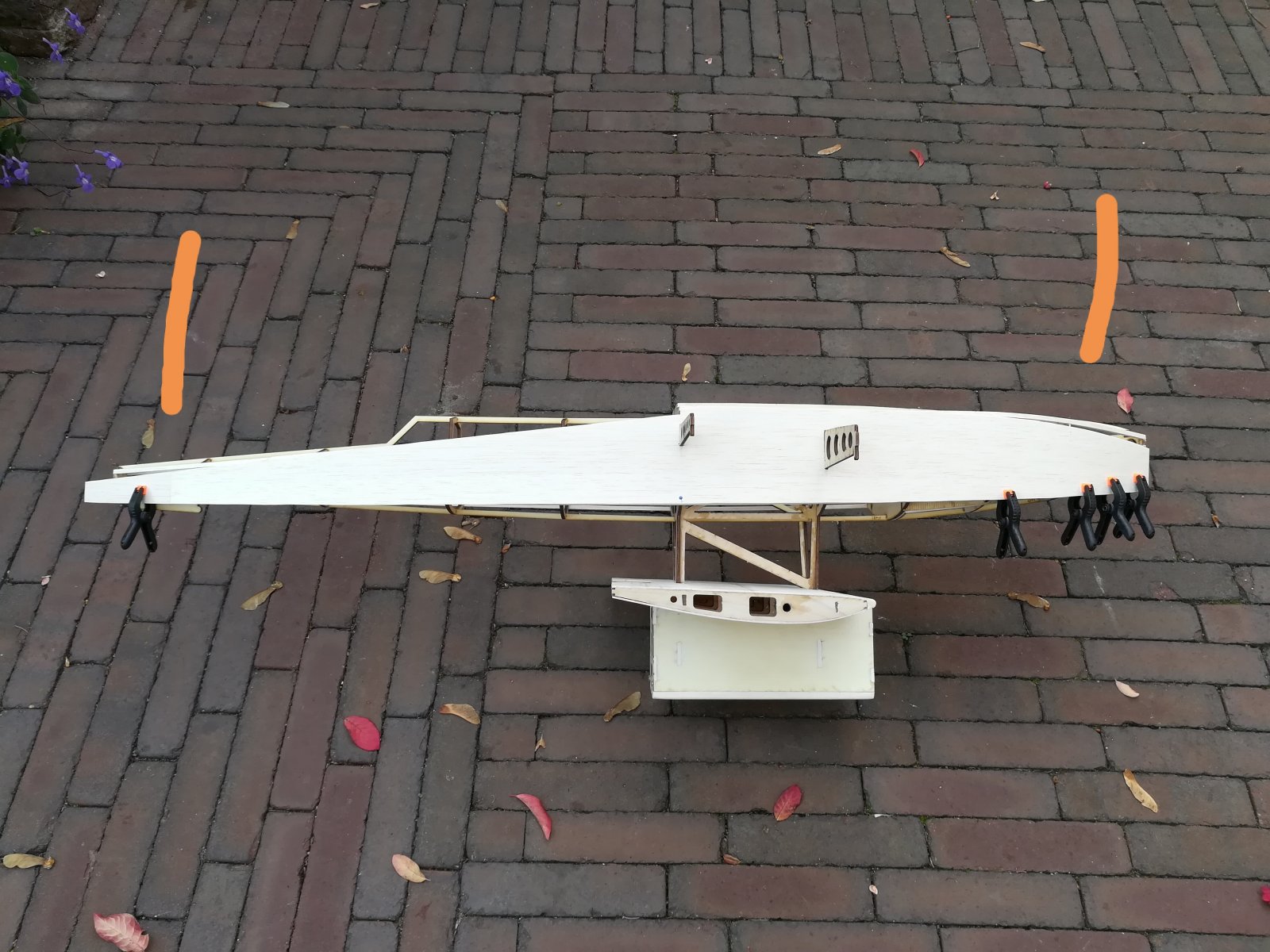

    Jouw Wal lijkt op de foto`s inderdaad zowel aan de voor- als achterzijde teveel naar beneden weg te lopen.
    Dat zou ook precies verklaren waarom de templates juist daar niet passen.
    De beplanking / het sjabloon is wel goed, maar jouw geraamte "duikt" voor en achter.
    Dat is op deze foto van jou ook goed te zien:

    [​IMG]

    Hier een foto van mijn Wal onder een zijaanzicht uit een boek over de Dornier Do J Wal gephotoshopped:

    [​IMG]

    Je zou inderdaad zoals Bart voorstelde het beste proberen de stringers weer los te snijden/weken en de romp opnieuw te richten.
    Met de hulp van zijn templates en de methode die Bart voorschreef zou je romp prima gerepareerd kunnen worden.
    Succes!

    Groeten, Ramses
    .

    Laatst bewerkt: 19 okt 2018
    Frits37 vindt dit leuk.
  5. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    @Ramses , je hebt gelijk.

    @Frits37 : Ik heb even wat voor je getekend waarmee je hopelijk de romp weer in de juiste vorm kan krijgen. Het is wel de bedoeling dat je de balsa stringers eerst los maakt. Je kunt proberen met nagellak remover de lijm verbinding los te maken.

    Ik heb een sjabloon gemaakt wat je kunt uitprinten op A4 papier. De ''puzzle'' stukjes kun je op bv balsa op karton lijmen en dan de delen uitsnijden.
    Onderstaande tekening laat zijn hoe je het sjabloon kunt gebruiken. Bijgevoegd de .pdf bestanden welke je kunt printen. Ik hoop dat je zo weer verder komt. . .

    Mvg,

    Bart



    Bijgevoegde bestanden:

    Frits37 en ramses vinden dit leuk.
  6. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Geweldige oplossing Bart! :thumbsup:

    Wat je schets in je twee voorbeelden is volgens mij exact de oorzaak aan de voorzijde Frits.
    Aan de achterzijde van de romp is de afwijking minder en ook eenvoudiger aan te passen.
    Waarschijnlijk is die afwijking gekomen door het in eerste instantie foutief lijmen van de stringers:

    [​IMG]

    Daar is waarschijnlijk spanning door ontstaan welke de rompstaart naar beneden heeft gericht.
    Wel belangrijk, als je nu zo door zou gaan is de instelhoek van je stabilo ook verkeerd...
    Wanneer de staart de juist hoek heeft (iets omhoog ten opzichte van nu) is de instelhoek van stabilo ook weer goed!

    Succes met het aanpassen, is niet veel of moeilijk werk op de manier die Bart je aanbiedt.:thumbsup:

    Groeten, Ramses
    .

    Laatst bewerkt: 19 okt 2018
    Bart83 en Frits37 vinden dit leuk.
  7. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.233
    Locatie:
    Nunspeet
    Bedankt voor alle tips, ik ga er dit weekend mee aan de slag!

    Het bovendek moet zo te zien ongeveer recht lopen, dat is een mooi richtpunt.

    ramses en Bart83 vinden dit leuk.
  8. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    o_O richtpunt ?

    Even goed mijn eerdere post doorlezen. Met de sjablonen die ik voor je heb getekend kun je de romp in exact de juiste vorm krijgen.

    Dornier Wal: bouw gestart.

    Mvg,

    Bart

    ramses vindt dit leuk.
  9. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.233
    Locatie:
    Nunspeet
    Die ga ik ook zeker gebruiken Bart! Zo moet je mijn bericht niet lezen ;-)

    ramses en Bart83 vinden dit leuk.
  10. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Gelukkig! ik schrok al ;)

    Mvg,

    Bart

    ramses vindt dit leuk.
  11. Q Brand

    Q Brand

    Lid geworden:
    6 jun 2017
    Berichten:
    565
    Locatie:
    Nederland
    Nou @Frits37 , mooie bouw en ook geweldige begeleiding van de ontwerpen / producent. Kan niet anders dan een mooi succes worden. Hopelijk raak je verslaafd aan het bouwen. Lijkt bij ons op het veld soms een uitstervend ras. Haha.

    Succes en groet Q

    ramses, Frits37 en Bart83 vinden dit leuk.
  12. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.233
    Locatie:
    Nunspeet
    Ja, de support is perfect, veel beter dan de skills van de klant ;-)

    ramses vindt dit leuk.
  13. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Bart is naast een uitzonderlijk ontwerper inderdaad ook een zeer betrokken en behulpzaam persoon! :thumbsup:

    Mijn "bemoeienissen" daar tussendoor zijn niet om je te wijzen op fouten Frits, maar puur om je te helpen bij de bouw van jouw Wal!
    Als je mijn bouwverslagen leest zie je dat ik ook af en toe gebouwde zaken wijzig.
    Dat is soms zuur, deels afbreken wat je net zorgvuldig hebt gemaakt.
    Maar wanneer aangepast is de voldoening erg groot, en je kist een stap verder.
    Even door de zure appel voor een drie sterren diner als beloning! ;)

    Groeten, Ramses
    .

    Laatst bewerkt: 20 okt 2018
    Bart83 vindt dit leuk.
  14. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.233
    Locatie:
    Nunspeet
    Als ik een fout maak, word ik daar graag op gewezen, dat maakt het eindproduct alleen maar beter.

    Liever een 7 met hulp dan een 2 voor de moeite ;-)

    ramses en Bart83 vinden dit leuk.
  15. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.233
    Locatie:
    Nunspeet
    De mal is klaar. Er zit een behoorlijk verschil in. Even diep ademhalen... IMG_20181021_111432.jpg

    Laatst bewerkt: 21 okt 2018
    ramses en ISOLA2 vinden dit leuk.
  16. gait

    gait PH-SAM

    Lid geworden:
    23 feb 2004
    Berichten:
    447
    Locatie:
    't harde
    Hey Frits, gaat goed zo. Moeten we al plannen voor een vliegvijver bij t bestuur van mvjv voorleggen ? :D

    Succes met de bouw.
    Gr

    Gerhard

    Frits37 vindt dit leuk.
  17. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.233
    Locatie:
    Nunspeet
    In plaats vande maïs, goed idee :)

  18. gait

    gait PH-SAM

    Lid geworden:
    23 feb 2004
    Berichten:
    447
    Locatie:
    't harde
    Ik lees een uitbreiding van het veld :banana:

  19. nico v kooten

    nico v kooten

    Lid geworden:
    2 nov 2003
    Berichten:
    2.727
    Locatie:
    Middelburg (zeeland)
    wacht maar tot het eindelijk gaat regenen.....

    Bart83 vindt dit leuk.
  20. Frits37

    Frits37 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    24 apr 2015
    Berichten:
    1.233
    Locatie:
    Nunspeet
    Zo, de stringers losgemaakt en met behulp van koord van de Action de boel zoveel mogelijk gecorrigeerd. Nu eerst het voorste deel van de kiel herpositioneren, daar mist nu een stukje. Ik verleng het met twee stukjes ijslollystok, die zijn nu aan het drogen en verstevig het daarna met opvulstukjes met epoxy in de hoekjes. Daarna lijm ik de stringers weer aan de spanten om alles te fixeren.
