Hardsolderen

Discussie in 'Stoom techniek' gestart door willum, 17 mei 2018.

  1. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.590
    Locatie:
    noord-limburg
    Staal hardsolderen

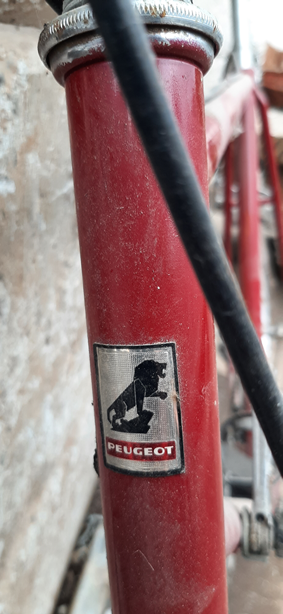

    Kwam ik deze oude Peugeot fiets.
    Slecht over geschilderd in primor bruin.

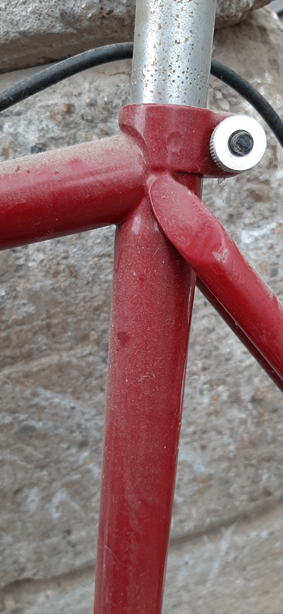

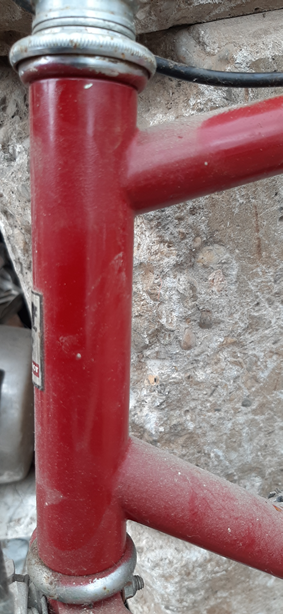

    Super mooie strakke messing hardsolderingen verborgen onder die lelijke verf.
    Die lelijke verf heeft het mooie fietske gelukkig wel beschermd tegen roest.
    Zo zie je maar dat strakke en simpele messing hardsolderingen stand houden bij enorme belastng door de fietser.

    upload_2021-8-19_12-37-44.png upload_2021-8-19_12-37-54.png upload_2021-8-19_12-38-3.png
    © 3 foto's w.p. 8-2021

    Hardsoldeermethode goed toepasbaar door modelbouwers in staal.
    De constructie zit goed in elkaar, dit laat de rechtse foto zien.

    Veel modelbouwplezier,
    Willum

    Peter58, JeroenDorr, Potter en 1 andere persoon vinden dit leuk.
  2. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.590
    Locatie:
    noord-limburg
    Snelle lezer Kaapstander.
    Dank je voor de aandacht allen.

    Veel modelbouwplezier,
    Willum

  3. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.590
    Locatie:
    noord-limburg

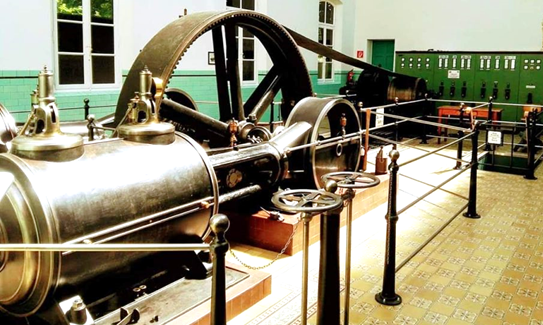

    Stoommachine kijken, beleven

    foto van museumsite

    Zondag 5 september is er gratis opendag.
    Machines zijn in werking deze dag.
    Parkstraat in Steyl is de ingang naar het ketelhuis met machines.
    Tijd: 11.00 tot 17.00 uur.
    Naast stoom is er veel meer te zien in Steyl.
    Mooi weer is besteld.

    Veel modelbouwplezier,
    Willum

    MicropropSport, Potter en R Groen vinden dit leuk.
  4. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Is inderdaad mooi, maar voor mij wel erg ver weg.
    Maar misschien als ik weer eens een weekendje Maastricht doe....
    Groet, Ruud.

    Potter vindt dit leuk.
  5. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.590
    Locatie:
    noord-limburg
    Ruud,

    Is inderdaad mooi,
    maar voor mij wel erg ver weg.
    Maar misschien als ik weer eens een weekendje Maastricht doe....


    Heb ik nog even op hun site gekeken,
    Andere jaren stonden de draaidagen vermeld,
    Nu niet.

    Steyl-Maastricht zijn 70 kilometer ofwel 3 kwartier met de auto.
    Met de trein zal ongeveer gelijk zijn.

    Komt allemaal goed.

    Veel modelbouwplezier,
    Willum

    Potter en R Groen vinden dit leuk.
  6. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.590
    Locatie:
    noord-limburg
    Pijpenkast

    upload_2021-8-24_11-29-49.png upload_2021-8-24_11-30-9.png upload_2021-8-24_11-30-21.png
    © 3 foto's w.p. 8-2021

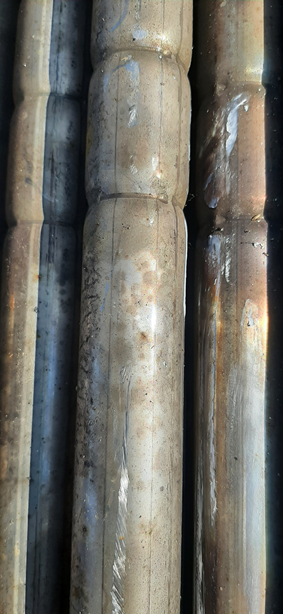

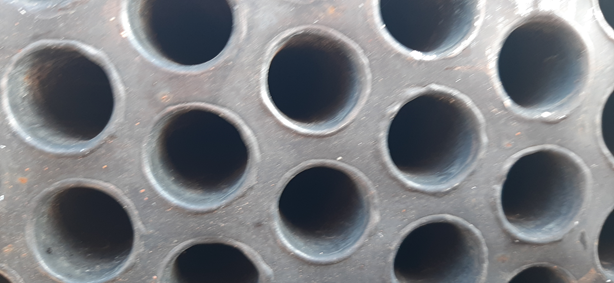

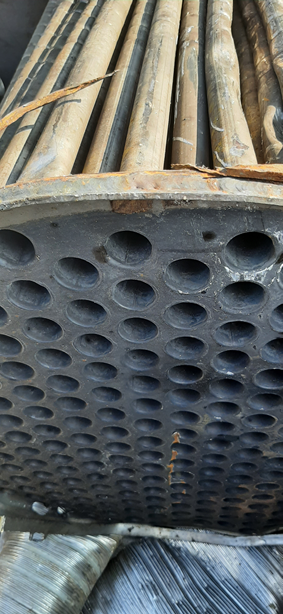

    Bij deze rvs warmte wisselaar viel op dat er rillen in de buizen geknepen waren.

    Veel modelbouwplezier,
    Willum

    MicropropSport en Potter vinden dit leuk.
  7. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.550
    Locatie:
    HELLEVOETSLUIS
    Bij temperatuur verhoging zet een rechte pijp uit en hierdoor kan de pijpenbundel de pijpenplaat, of de lassen, kapot drukken.
    Maakt men een ril, diameter verkleining, in de pijp, dan zal deze werken als een soort van (expansie)balg en de lengte vermeerdering opnemen.
    Gevolg geen schade aan de pijpenplaat.
    Henk

    Laatst bewerkt: 24 aug 2021
    MicropropSport, Potter en willum vinden dit leuk.
  8. Ernst Grundmann

    Ernst Grundmann PH-SAM Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    13.335
    Locatie:
    Woerden
    Toen ik die foto zag dacht ik dat het pijpen waren die de ketelbouwer nog had liggen en zonde vond om weg te doen. De uitleg van Henk maakt het opeens volkomen logies en heb ik er weer wat bijgeleerd. Zo zie je maar je bent nooit te oud om te leren. ;)

    Potter vindt dit leuk.
  9. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.590
    Locatie:
    noord-limburg
    Nee Ernst,
    Niet is zomaar of toevallig.
    Ik heb de foto gemaakt omdat je zoiets maar zelden ziet.
    En of die kneep zoden aan de dijk zet bij meer dan honderd pijpen?
    Ik denk het niet.


    Alle grote stoom en heetwater ketels
    die ik in aanbouw heb gezien waren steeds met rechte pijpen.
    En die pijpen waren vaak meer dan 6 meter lang.

    Ik wil nog jaren door leren.
    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  10. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.550
    Locatie:
    HELLEVOETSLUIS
    Dat de waterpijpen in grote stoom ketels recht zijn komt omdat er een gewelfde vuurgang wordt gebruikt.
    Dus naast een vergroting van het VO heeft deze door de gewelfde vorm(balg) ook de functie om temperatuur uitzetting op te vangen.
    In de ketel zorgt de vuurgang voor opvangen van uitzetten door temperatuur verschillen en in een condensor, warmte wisselaar, de vorm van de pijpen, of anders de pakkingbus in de losse plaat.
    Henk.

    Potter vindt dit leuk.
  11. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.590
    Locatie:
    noord-limburg
    Heetwater ketel

    © foto w.p. 8-2021

    Dit was een heetwaterketel op gas.

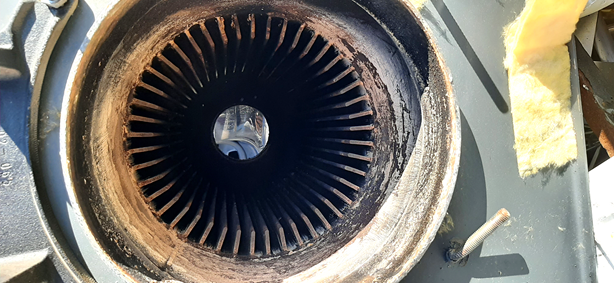

    De ribben zijn erin gelast voor meer warmte opname.
    Buiten om de ribben zit het water opgesloten.
    Het water kan door de ruimte cirkuleren en opwarmen.
    De ribben zorgen ook voor meer treksterkte in de ketelwand.
    Hier waren ze nog mooi in vorm.

    Veel modelbouwplezier,
    Willum

  12. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.590
    Locatie:
    noord-limburg
    Widia draaibeitel maken

    upload_2021-8-25_19-25-38.png upload_2021-8-25_19-25-50.png
    © foto's w.p. 8-2021
    upload_2021-8-25_19-26-4.png upload_2021-8-25_19-26-21.png
    © foto's w.p. 8-2021

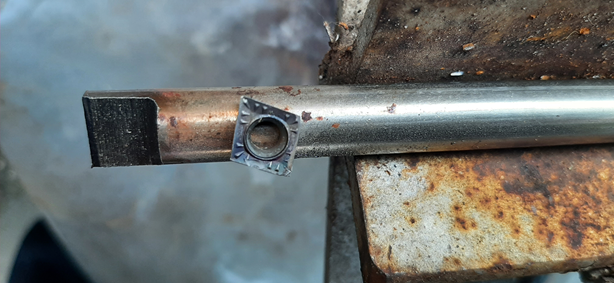

    Het beitelplaatje was overgebleven, niet goed meer.
    Tweede leven.

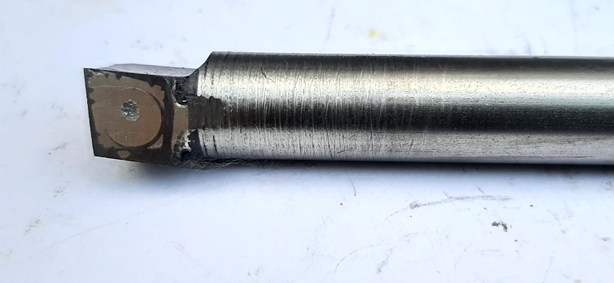

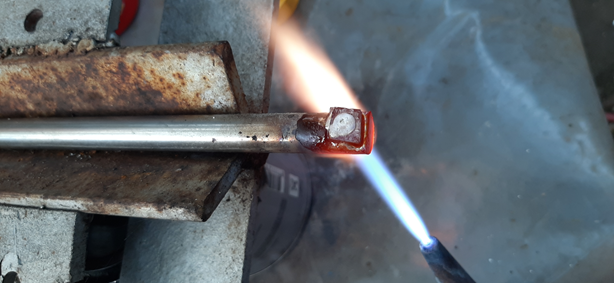

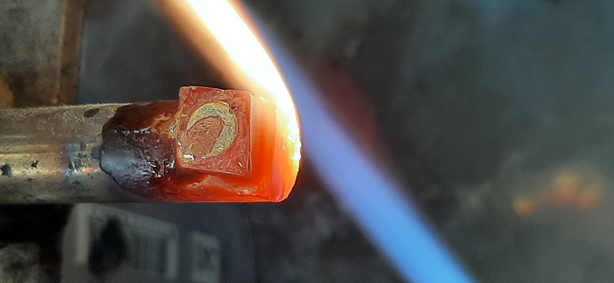

    RVS schacht, plaatje met zilver hardgesoldeerd.
    Na afkoeling slijpen.
    Is bedoeld als binnen draaibeitel.

    Ik ben een hergebruiker
    Veel modelbouwplezier,
    Willum

    Potter, MicropropSport en Peter58 vinden dit leuk.
  13. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.550
    Locatie:
    HELLEVOETSLUIS
    Mooie opmerking "hier waren ze nog mooi in vorm"
    Waarschijnlijk na vele uren in bedrijf waren deze in de lengte richting kronkelig.
    De bovenkant van de rib was door de vlam uitgezet en vervormd.
    Dit is al gebeurt bij een heet waterketel met een temperatuur boven de 65°C(legionella temperatuur)
    Misschien stond de watertemperatuur op 70? of 75°C?
    Dit is heel wat lager dan de watertemperatuur in een stoomketel.
    Het gevolg is, dat de onderdelen door de hogere temperatuur meer uitzetten.
    Terug naar mijn eerder bericht #950.
    Ik heb geschreven over een balgvormige vuurgang om de uitzetting van de vuurgang te kunnen opvangen.
    Bijgevoegd heb ik een aantal pagina's uit een leerboek, dat 21 jaar ouder is, dan ik ben.
    Hierin wordt beschreven de problemen met uitzetten van de vuurhaard en hoe deze op te vangen, zie bijlage A.D.F. Lichtenbelt
    Daarnaast nog iets uit het leerboek "Stoom", Uitgave der vereniging KRACHTWERKTUIGEN" uit 1957.
    Hoe mogelijk weet ik niet, maar dit sluit precies aan op de problemen uit 1926.
    Let vooral op wat halverwege pagina 110 geschreven wordt over het gebruik van gegolfde vuurgangen.
    Kennis delen is leuk.
    Groet. Henk.


    Bijgevoegde bestanden:

    Laatst bewerkt: 25 aug 2021
    Potter vindt dit leuk.
  14. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.590
    Locatie:
    noord-limburg
    Ketels

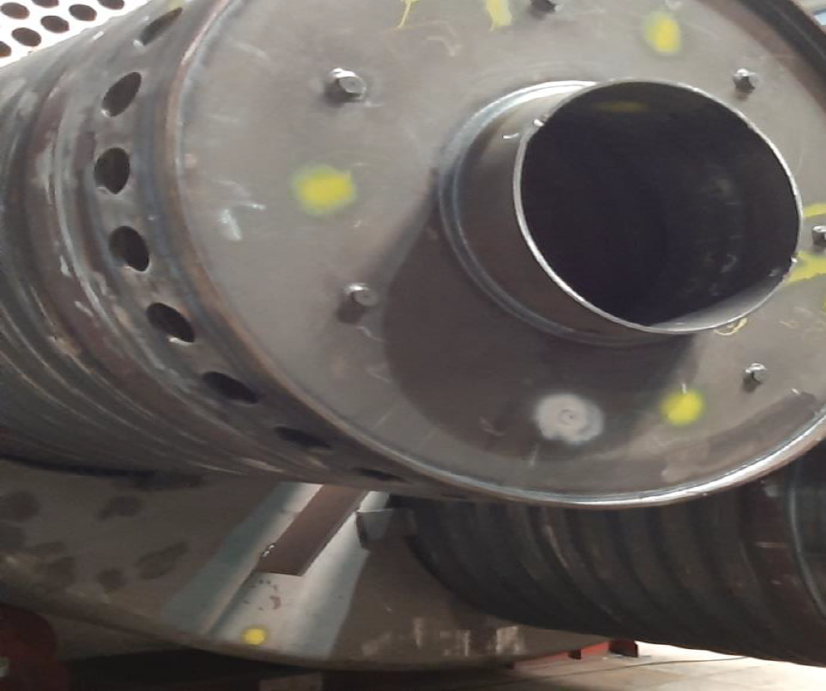

    upload_2021-8-25_20-21-56.png upload_2021-8-25_20-23-44.png upload_2021-8-25_20-23-55.png
    © 3 foto's w.p. 8-2021

    De links boven is een hedendaagse ketel.
    De andere is een echt antieke.

    Veel modelbouwplezier,
    Willum


    Bijgevoegde bestanden:

    Laatst bewerkt: 25 aug 2021
    Potter vindt dit leuk.
  15. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.550
    Locatie:
    HELLEVOETSLUIS

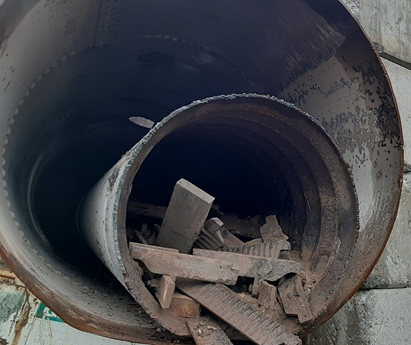

    Zoek de verschillen.
    De bovenste ook met rillen in de vuurgang om de uitzetting op te vangen.
    De onderste met een duidelijk gewelfde vuurgang, mooie foto.
    Jammer, dat het kapot geslagen gietijzeren branderbed, rooster, met trapezium vormige staven in de vuurgang ligt.
    Henk

    Laatst bewerkt: 25 aug 2021
    Potter en willum vinden dit leuk.
  16. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.590
    Locatie:
    noord-limburg

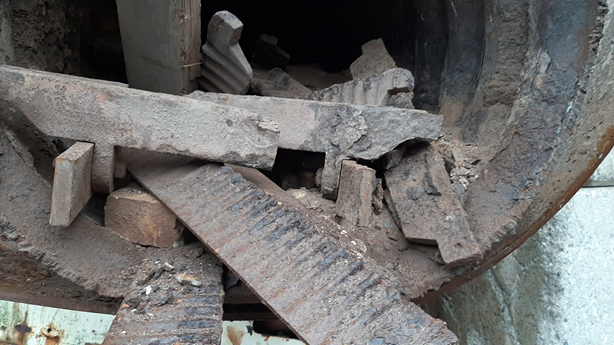

    Jammer,
    dat het kapot geslagen gietijzeren branderbed, rooster,
    met trapezium vormige staven in de vuurgang liggen.

    Er lag te veel van die zooi in die pijp om het eruit te trekken.
    Ook nog eens op een slecht berijkbare plek.
    Volgende gelegenheid zal ik betere foto's maken.
    Uit die ketel had ik graag een stukje plaat met klinknagel gehad.
    Ook dat krijgt misschien een nieuwe kans.

    Veel modelbouwplezier,
    Willum

    Potter en Stoompomp vinden dit leuk.
  17. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.590
    Locatie:
    noord-limburg

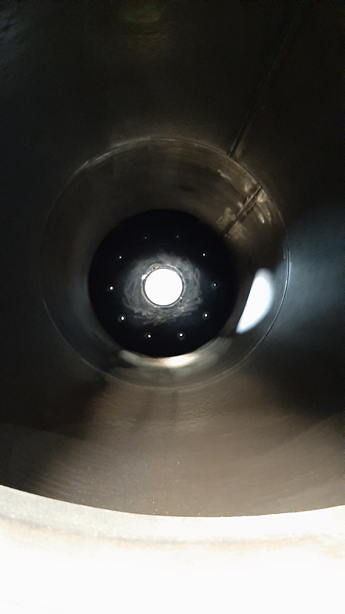

    Vuurgang

    Nog een andere ketel
    upload_2021-8-25_21-38-26.png upload_2021-8-25_21-38-40.png
    © foto's w.p. 8-2021

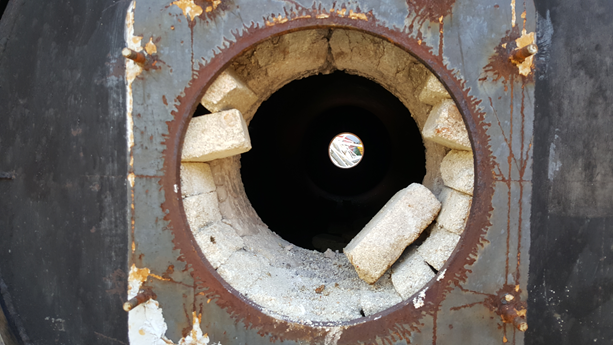

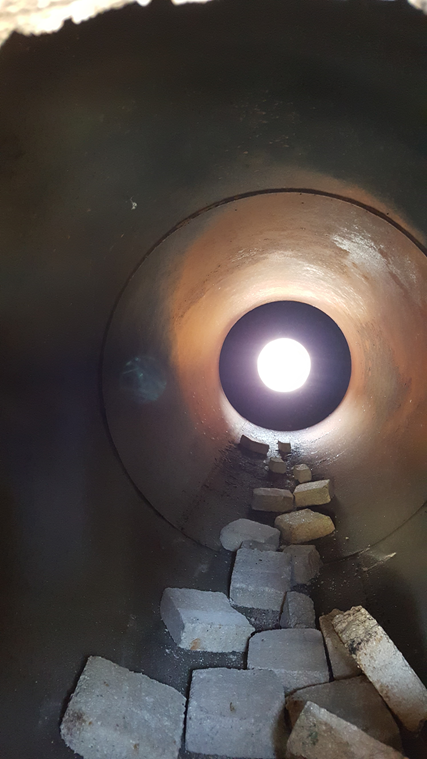

    De vuurmondstenen hebben veel geleden. De stenen zijn gewoon murf.

    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  18. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.550
    Locatie:
    HELLEVOETSLUIS
    Voor mij heb je, gezien de bouten in de flens, een plat liggende schoorsteen getoond.
    De ronde bemetseling aan de voet klopt dan.
    Henk

    Potter en willum vinden dit leuk.
  19. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.590
    Locatie:
    noord-limburg
    Nee schoorstenen heb ik nog geen gezien bij de ijzerboer.
    Ik heb er nog even de andere foto's bijgepakt.

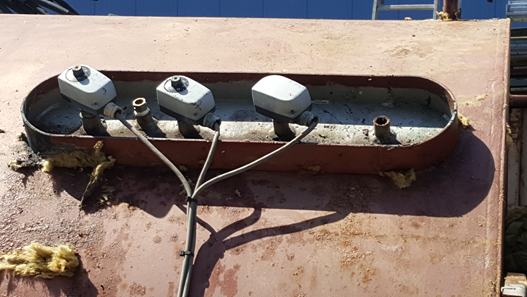

    upload_2021-8-25_22-6-17.png upload_2021-8-25_22-6-30.png
    upload_2021-8-25_22-6-50.png upload_2021-8-25_22-7-5.png
    © alle foto's w.p. 8-2021

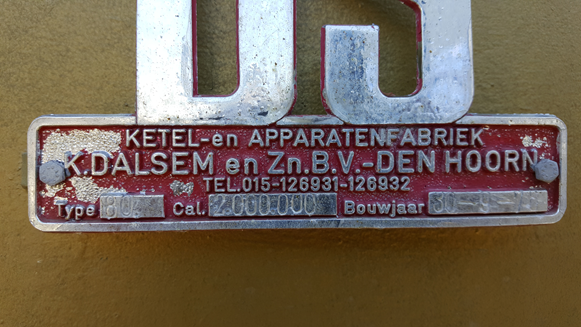

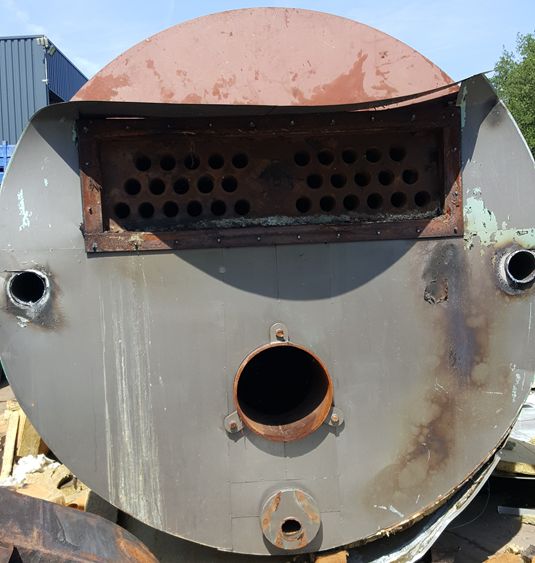

    Dit is de ketel van die foto's.

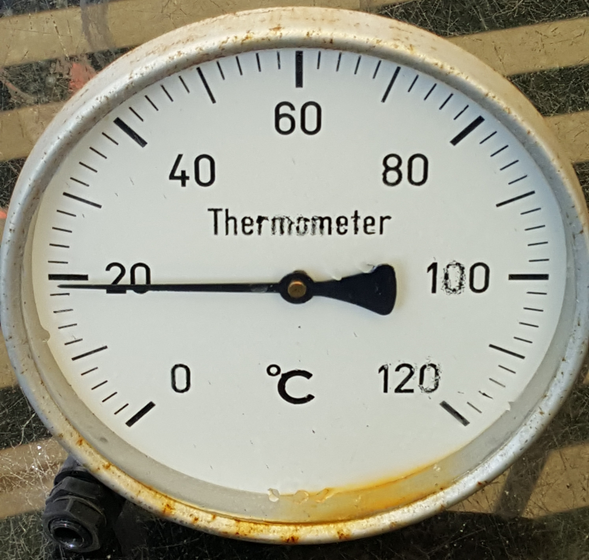

    De thermometer heb ik nog steeds.

    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  20. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.550
    Locatie:
    HELLEVOETSLUIS
    Gelet op de thermometer, was dit een warmwater ketel, misschien uit de kassenbouw?
    De kleine ketel van mijn modelsleepboot Dockyard V draait op 3 bar, ca. 125 gr.C.
    Stoom is leuk, maar gevaarlijk.
    Henk.

    Potter vindt dit leuk.
