Hardsolderen

Hardsoldeer vloeimiddel

Flux 6 is uit de schappen gehaald.
Verwonderlijk.
Griffon twee keer een mail gestuurd met de vraag:
Komt er een vervanger voor de "Flux 5"?
Het is al weer enkele weken geleden.
Jammer.
Mijn ervaringen met Griffon waren hele andere in het verleden.

Ik kan het begrijpen dat een producent stopt met een product.
Daar kunnen honderd redenen voor zijn.

Dan gaan ik het ergens anders vandaan halen.
Zal hier tzt iets plaatsen.

Veel modelbouwplezier,
Willum

willum zei:
Aan de elektra wat versleutelen voor de huurder (en verhuurder)

Ben je voorzichtig Jinny.

Verder veel plezier in die hoek van ons kleine land.

Willum
Klik om te vergroten...

Dat komt wel goed Willum, zo groot zijn de stromen nog niet hier, 3x80A op het moment. (zaak is afgeschaald na vertrek van de oorspronkelijke eigenaar)
En ik heb het juiste gereedschap voor de klus.

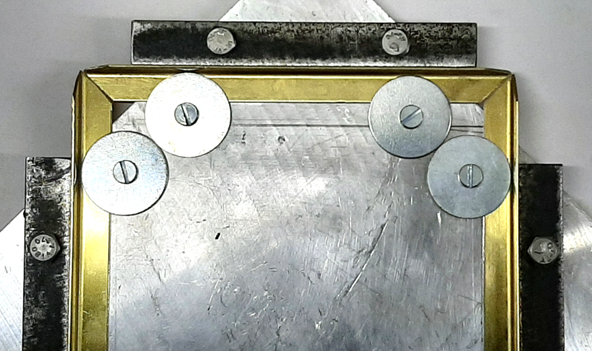

Soldeermal

Om de messing profieltjes netjes aan elkaar gesoldeerd te krijgen heb ik een soldeermal gemaakt.
De profielen moeten superstrak aan elkaar komen. De hoeken moeten exact 90 graden zijn.

© foto w.p. 2-2023

Het zilverhardsolderen kan beginnen.

Veel modelbouwplezier,
Willum

Hardsoldering in lijn

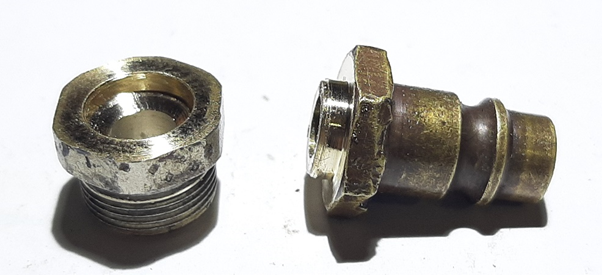

Om deze aansluitnippel van een verfspuit netjes en recht
in elkaar te zetten zijn beide delen in elkaar gewerkt.

© foto w.p. 2-2023

Op deze manier van construeren staat alles netjes in lijn.
Tevens heb ik meer soldeer oppervlakte gecreëerd
en dat maakt de verbinding vele malen sterker.
De zeskant voor de moersleutel heeft nu ook dubbel zoveel vlees.
Foto van het opgepoetste nippeltje is foetsie, sorry.

Veel modelbouwplezier,
Willum

Laatst bewerkt:
Overgooi moertjes maken

Laatste tijd meerdere vreemde moeren gemaakt.
Deze keer een overgooimoer van messing
met de volle schroefdraad tot aan de kraag van de moer.
Volle schroefdraad tot aan de kraag kan ik niet draaien of tappen.

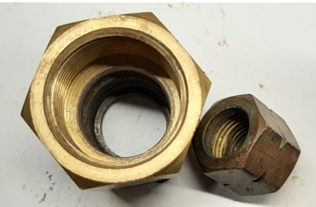

Draadbus gemaakt die met zilver in een donermoer gesoldeerd word.

© foto w.p. 2-2023

Deze nieuwe moer heeft een ongelofelijke afschuifsterkte en treksterkte.
Mede mogelijk gemaakt door zilverhardsolderen.
Pasnauwkeurigheid van de twee te solderen delen is wel echt belangrijk.

Het vuil van de donermoer is als anti aanbaklaag voor evt. weglopend soldeer blijven zitten.
Poetsen na de soldering.

Veel modelbouwplezier,
Willum

Overgooimoer

Overgooimoer/wartelmoer
Doen beide hetzelfde.

In dit geval op de foto een overvulpijpijpje als voorbeeld.
Pijpje met aan beide zijden een borst en een overgooimoer/wartelmoer om de aansluiting te maken met de twee gasflessen.
Moer met een kraagje, zie foto.

© foto w.p. 2-2023

Als wartelmoer zul jij dit wel kennen Jinny.

Deze moeren bestaan in de gekste maten.
Voor hydrauliek, water, perslucht, gassen etc.
In diverse metalen en kunststoffen.

Veel modelbouwplezier,
Willum

Het is een triviale vraag maar waar dienen die kleine inkepinkjes voor die in sommige moeren zitten? Ik heb die vaker gezien en nu ook weer op deze foto's.
Ik heb een stukje van een foto van je geleend Willum om aan te geven wat ik bedoel. Ik heb het over de keepjes zoals bij de gele pijl.


Linkse schroefdraden

Hey Ernst

Leuk dat dit opgevallen is.
De detailfoto maakt de vraag direct duidelijk.

De inkeping is een merkteken voor linksdraaiende schroefdraad.
In dit geval 3/8 BSP gasdraad.
Linksom vast draaien, rechtsom losdraaien.
In dit geval voor propaangas.

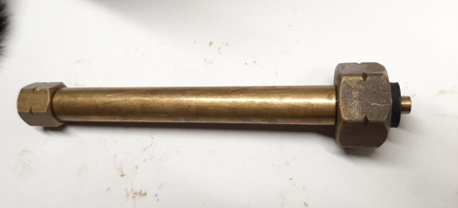

Op de foto een standaard overvul pijpje om een klein oranje flesje propaan aan een grote fles te vullen.
upload_2023-2-15_22-8-5-png.528401

© foto w.p. 2-2023

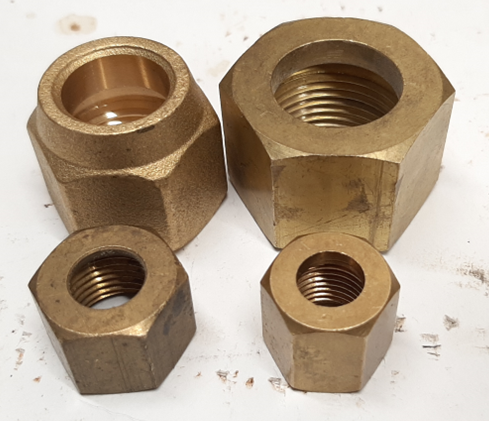

Twee verschillend grote moeren, beide linkse draad.
Links op deze foto een koude bol conische aansluitpen.
Rechts op deze foto een vlakke dichting met rubber dichtingsring.

Er zijn enorm veel van dit soort schroefdraden om verwisseling te voorkomen.
En dan zijn er natuurlijk binnen en buitendraden.


Let wel!
Het moet zoals hier een duidelijke driehoekige inkeping zijn.
Dom genoeg kom ik ook wel eens wartelmoer tegen
met een minimale inkeping,
die dan toch rechtse schroefdraad zijn.

Ik ken dit hoofdzakelijk van de brandbare zogenaamde technische gassen.
Formeergas, acetyleen, propaan..

Van al deze linkse schroefdraden bestaan dan ook weer rechtse draden met dezelfde diameter en spoed.
In zware uitvoering voor hoge druk,
en lichte uitvoering voor lage druk.

Veel modelbouwplezier
Willum

Laatst bewerkt:
Overgooimoer en wartelmoer


Bij technische gassen.
Het verschil tussen beide.

Een wartelmoer is een moer die met een moersleutel vastgezet word.
Bij wartelmoeren worden vaak vlakke harde dichtingen gebruikt.
Voor lage en hoge drukken.

© foto w.p. 2-2023

Een overgooimoer is in eerste instantie bedoeld om met de hand vastgezet te worden.
Meestal zit dan ook als afdichtingsmateriaal in de verbinding een NBR dichtings plaatje of ringetje.
Voor lage drukken max ca. 10 bar.

foto Kentie katalogus

Kijk eens in de katalogus van Kentie.

Veel modelbouwplezier
Willum

Ik ken de wartelmoer als ring met buitenschroefdraad en zeskantrand, die bij aandraaien een pakkingring vast om een kabel aandrukt, in een iets taps toelopend gat.
Voorheen veelal PG-draad (panzerrohrgewinde PG7 t/m PG42) of andere niet-metrische draad (die dan niet voor huis- tuin en keukenwartels, maar voor explosieveilige etc.)
Tegenwoordig is de PG vervangen door metrische draden, zoals M16, M20, M25, etc. t/m M63 (was PG42).
Officiële naam voor kabelwartel is pakkingbus. Wartelmoer dus....

Dank voor de uitleg Willum. Nu weet ik ook waar ik op moet letten als ik eens een gasfles moet wisselen. Niet dat zoiets vaak voorkomt maar heel af en toe wel eens bij een barbecue. Die gasflessen, of potten zoals ze bij ons in de buurt ook wel worden genoemd, hebben meestal ook linkse draad. Met de laatste barbecue kreeg iemand die "rot moer" niet los. Hij wilde de slang al doorsnijden. Toen ik zei dat het waarschijnlijk linkse draad was keek hij me ongelovig aan. Het kostte me wat moeite want hij was echt goed vast gedraaid door die pogingen om hem "los" te maken. Als ik toen geweten had dat die inkepinkjes betekende dat het linkse draad was kon ik met zekerheid zeggen dat die man de ander kant op moest draaien om de moer los te krijgen. Dit zal ik (hopelijk :rolleyes:) niet meer vergeten.

Propaan reduceer op gasfles

Let op is er een inkeping?
Altijd rechtsom losdraaien.
Ook in België en Duitsland zo.

Maar dan zijn er ook nog op de kleinere propaanreduceers,
(30 Mbar en 50 Mbar) Ingaande kant 21,8 mm Links.
Uitgaande kant 1/4 gasdraad Links.
Handwartelmoeren met vleugels om met de hand te verdraaien.
Deze hebben weer geen inkeping,

Zeskantmoer 30 mm met inkeping Los en vast draaien met een steeksleutel 30.

Ook op de handgrepen van las/hardsoldeer branders is dit zo.
Het brandgas is linkse draad, zuurstof op hetzelfde handgreep gewoon rechts.
Op propaan soldeer branders meestal 3/8 L.

Veel modelbouwplezier,
Willum

Laatst bewerkt:
willum zei:
Hardsoldeer workshop

Al een week kun je inschrijven voor de workshop hardsolderen.
Ik hoor en zie hier helemaal niets,
of er mensen, mannen en vrouwen zich hiervoor aangemeld hebben.
Bekijk bijlage 527661

Opmerking, ik ken de locatie:
De locatie is ook rolstoel toegankelijk.

Mooi dat NVM de workshop heeft kunnen organiseren voor modelbouwers.

Alles voor modelbouw,
Willum
Klik om te vergroten...
Ik heb mij eigen ook voor aangemeld, als iemand vanuit/ vanaf Utrecht wil mee rijden dan kan dat.

Vanuit/ vanaf Utrecht wil mee rijden dan kan dat.

Dat is een leuk aanbod OZY.
Reiskosten samen delen en gezelliger.
Is toch klein anderhalf uurtje.

Laatste stukje is A73

In Venlo Zuid, afrit 16
Dan kom je uitnoordelijke richting door Tegelen naar Steyl

In Belfeld, afrit 17
Dan kom je vanuit zuidelijke richting in Steyl

Veel plezier In Steyl
met hardsolderen.
Willum

Soldeermal

Het was vanmiddag een tijdje droog en windstil.
Mooi soldeerweer.


© 3 foto's w.p. 2-2023

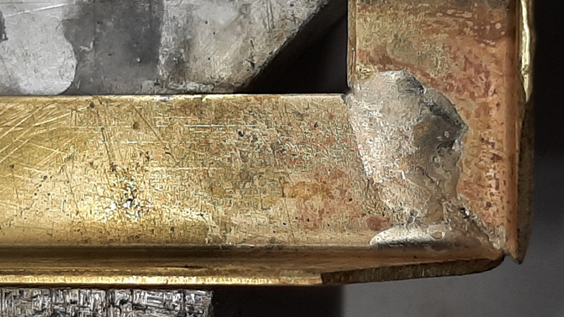

Raamwerkje in twee keer gesoldeerd.
Omdat het 45 graden verstek niet sluitend was heb ik de kieren dicht moeten storten met zilver.
Met een beetje goochelen met het vlammetje is het gelukt.
Als een spleet te wijd is zakt het soldeer er doorheen.
Ik had er een plaatje onder kunnen leggen maar ik goochel graag.

De vier staanders hebben nog wat aandacht nodig voordat ik deze op het raamwerkje kan zetten/solderen.

Veel modelbouwplezier,
Willum

Restspleten naderhand opvullen met lood/tin?
Als de hardsoldering sterk genoeg is geworden was zou ik wellicht dat gedaan hebben. Om te voorkomen dat het dunne hardsoldeer er helemaal uit zakt.

Er zijn na het schoonmaken geen spleten meer.
Dat is ook niet de bedoeling.
Na het schoonmaken en polijsten moet alles een goudgeel naadloos blinkend geheel zijn.

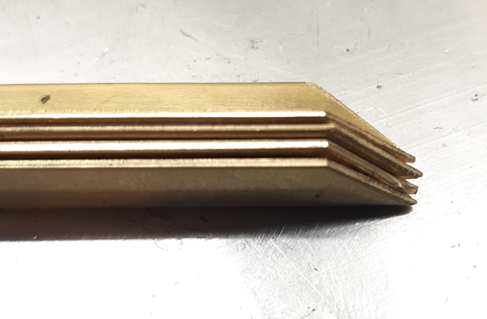

© foto w.p. 2-2023

Foto binnenhoek van het profiel kan glad geslepen worden.
Materiaal genoeg is blijven hangen.

Veel modelbouwplezier,
Willum
