HMS Diana - Caldercraft model

Discussie in 'Bouwverslagen historische schepen' gestart door Eduard Renger, 11 mrt 2017.

  1. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    2.985
    Locatie:
    Leeuwarden
    Een mooi galjoen geworden Eduard

    Eduard Renger vindt dit leuk.
  2. Eduard Renger

    Eduard Renger

    Lid geworden:
    6 mrt 2017
    Berichten:
    314
    Locatie:
    Veenendaal
    Nu eerst de boegspriet op dikte gevijld en geplaatst. Dit zodat als het galjoen is geplaatst ik niet meer met de boor in de weer hoef om het gat te maken.


    janzwart, TIMBERWOLF, Jaques en 2 anderen vinden dit leuk.
  3. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    2.985
    Locatie:
    Leeuwarden
    Heeft je borst beeld ook nog iets in de hand als je er klaar mee bent Eduard??

    Eduard Renger vindt dit leuk.
  4. Eduard Renger

    Eduard Renger

    Lid geworden:
    6 mrt 2017
    Berichten:
    314
    Locatie:
    Veenendaal
    Ja als het goed is een boog. Die gaat keurig langs de boegspriet.
    Inmiddels aan de kraanbalken begonnen. Ik maak deze van 5mm dik walnoten hout. Volgens de beschrijving moet hij van vijf plankjes tegen elkaar aan. Maar die kan ik niet vinden dus maar even zelf maken. Is mooier ook denk ik.


    SjorsZ, TIMBERWOLF, pietsan en 3 anderen vinden dit leuk.
  5. Eduard Renger

    Eduard Renger

    Lid geworden:
    6 mrt 2017
    Berichten:
    314
    Locatie:
    Veenendaal
    De kraanbalken zijn bevestigd. Hopelijk blijven ze een beetje zitten :)

    6A7717F5-5476-42AB-88AA-394A889E56A6.jpeg B7FD0C01-50AC-4799-B995-0E63B27AA23D.jpeg

    janzwart, Peter de Vries, Jaques en 4 anderen vinden dit leuk.
  6. Eduard Renger

    Eduard Renger

    Lid geworden:
    6 mrt 2017
    Berichten:
    314
    Locatie:
    Veenendaal
    Het zat me toch niet lekker dat die kraanbalken alleen met wat lijm bevestigd waren. Dus toch er maar weer afgehaald. Drie spijkertjes erin. Klein drupje secondelijm op de spijkertjes daarna met houtlijm vastgezet. Zitten nu als een huis :)

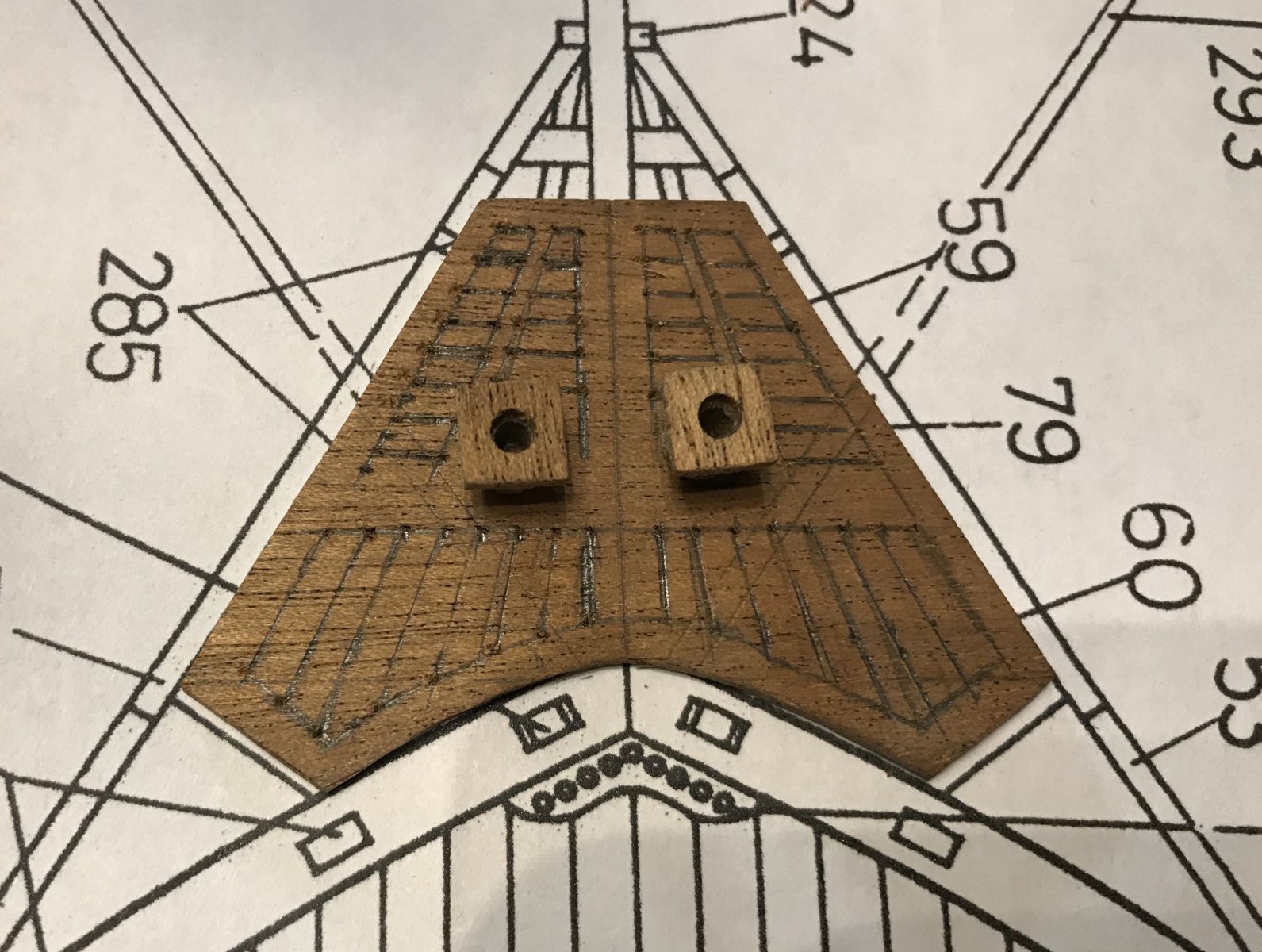

    Ook de wc potjes gemaakt voor op het rooster. In de kit gaven ze aan daar 4mm dowel voor te gebruiken. Het gat is alleen ruim 5mm... daar zak je dus doorheen.

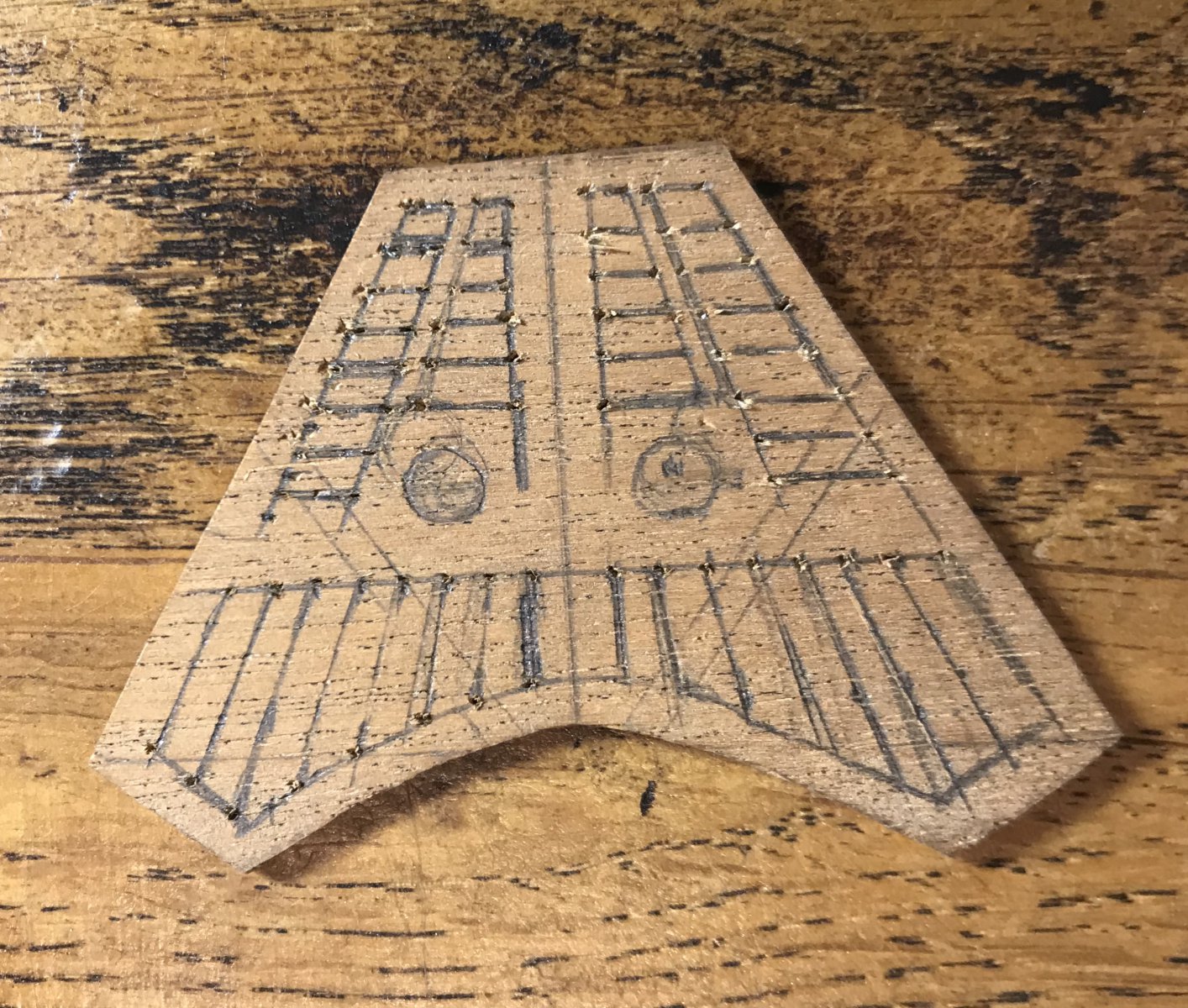

    Toen van 5mm dik walnoot hout zelf rondjes van iets meer dan 5mm diameter gezaagd met de figuurzaag. Daar een gat van 2,8mm in geboord en voila. Nu de ‘bril’ erop lijmen en klaar.


    TIMBERWOLF, groenenberg, Pingu57 en 2 anderen vinden dit leuk.
  7. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    1.191
    Locatie:
    Tilburg
    Opschieten Eduard, ik moet heel erg:rofl::rofl:
    Maar zonder dollen, het zier er allemaal heel mooi uit:worship:

    Eduard Renger vindt dit leuk.
  8. Eduard Renger

    Eduard Renger

    Lid geworden:
    6 mrt 2017
    Berichten:
    314
    Locatie:
    Veenendaal

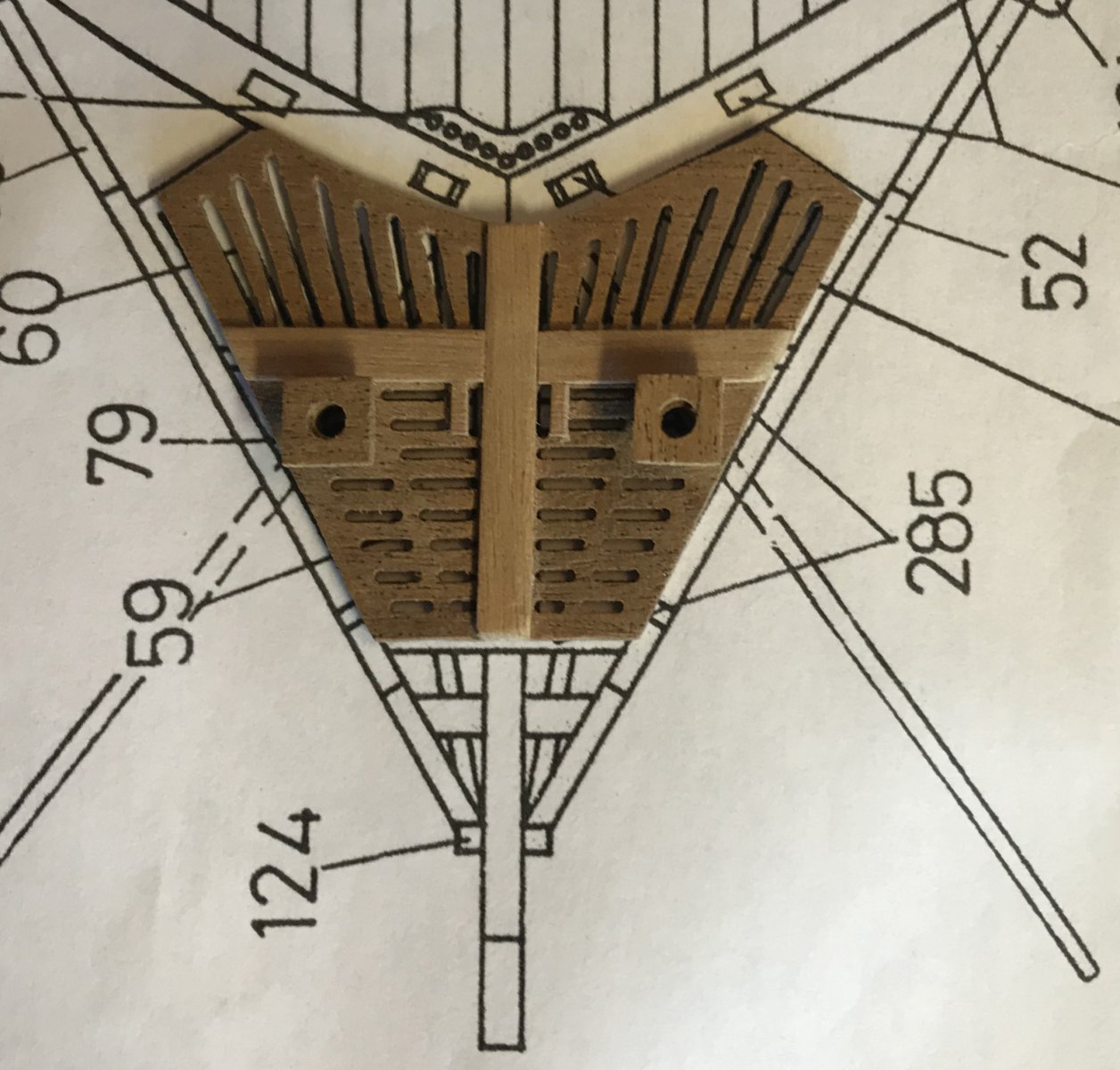

    Nu toch een kleine uitdaging. Ik heb het rooster zo goed als exact nagemaakt van de bijgeleverde tekening. Op de tekening is te zien dat de beide boomkins (achterspriet??) over de gemakszitjes heen lopen. Op de tweede foto is te zien dat dat bij mij dus ook het geval is.
    Bij Piet had ik al gezien dat hij de bovenste rail had aangepast en de sprieten voor de gemakszitjes had laten lopen. Precies andersom zoals op de tekening.
    Omdat ik de tekening heb gevolgd kan dat nu niet meer. Dan wordt de hoek helemaal raar. Moet ik de gemakszitjes gewoon schuin afsnijden? Zodat de sprieten er langs kunnen?
    Alle advies is welkom.
    Ik kan overigens nog niet verder met het galjoen, omdat ik wat decoratie onderdelen mis. De kit had alleen de rechtse decoratie stukken meegeleverd en nog belangrijker ik had te weinig decoratiestrip. Inmiddels cornwallmodelboats gemaild en die zijn zo vriendelijk om me de spulletjes weer te snailmailen. Zal wel even duren helaas.


    77B96247-52FF-4FE7-92EE-9764D7CAD2B0.jpeg 0C3F1D65-1E4E-4A2B-89ED-40BB60033C6D.jpeg

  9. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    1.191
    Locatie:
    Tilburg
    De gemakken iets naar voor plaatsen zou misschien een oplossing kunnen zijn Eduard
    Ik zie bij Piet dat deze ook niet precies boven de gaten in het rooster staan....

    Eduard Renger vindt dit leuk.
  10. Eduard Renger

    Eduard Renger

    Lid geworden:
    6 mrt 2017
    Berichten:
    314
    Locatie:
    Veenendaal
    Zou ik kunnen proberen idd. Ik zie nu ook op de foto op de doos dat de sprieten daar ook voor de gemakken lopen en niet achterlangs zoals op de foto. De hoek wordt dan wel veel scherper ofwel de sprieten staan meer naar voren gericht. Waar zijn die dingen voor? Dan kan ik beter bepalen of het erg is als ze wat meer naar voren staan gericht.

  11. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    1.191
    Locatie:
    Tilburg
    Daar zou volgens mij Piet wel een antwoord op weten, dus nog even op zijn advies wachten Eduard...

    Eduard Renger vindt dit leuk.
  12. pietsan

    pietsan

    Lid geworden:
    10 dec 2011
    Berichten:
    4.637
    Locatie:
    Hulst (Zeeuws-Vlaanderen)

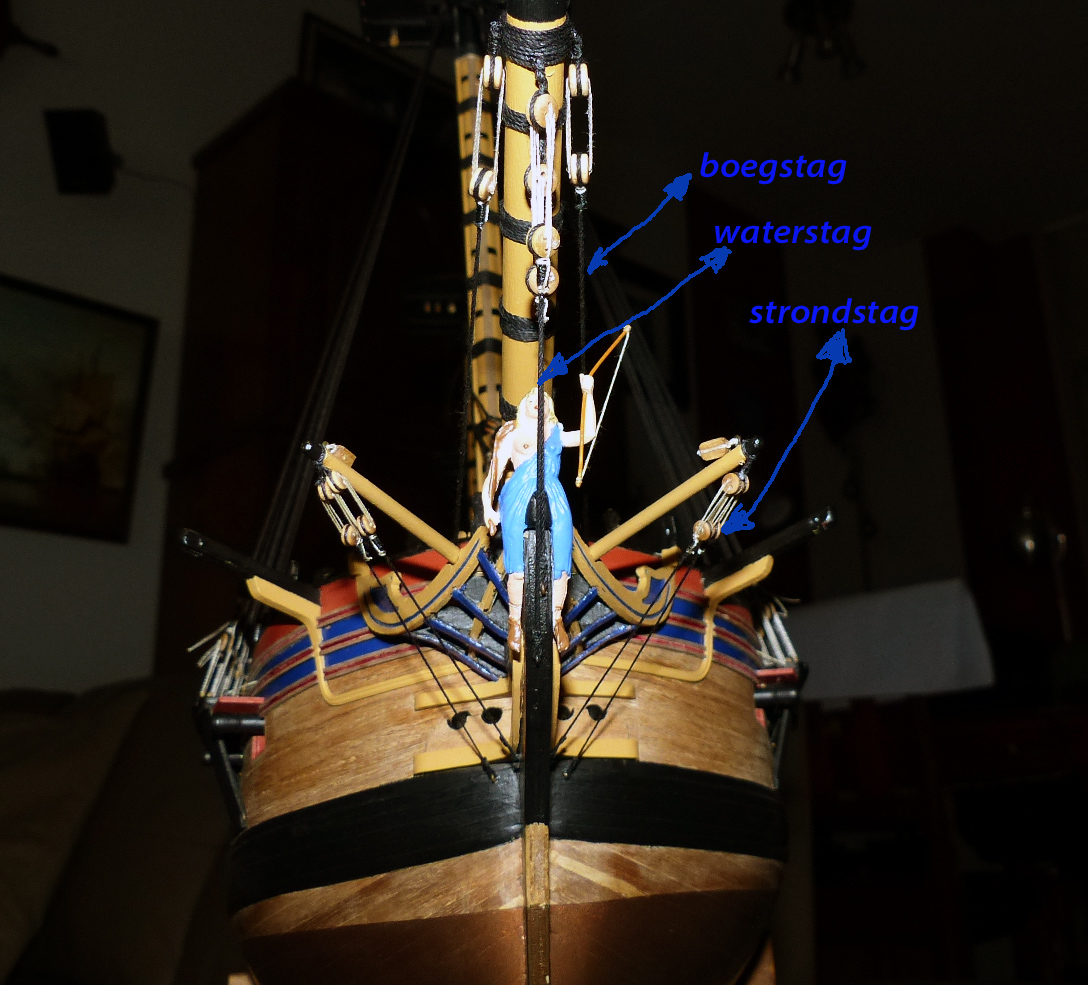

    De 'sprieten' zijn de 'botteloefs' en dienen voor de halzen van de fok, ze worden tevens gestaagd met 2 stagen naar de onderkant boeg en stijf gezet met juffers en talrepen. De stagen heten in het Nederlands 'strondstagen' dit omdat ze onder de 'gemakken' zaten en daardoor vaak bevuild werden met het stoffelijk overschot van de morgen, middag en avond pot;)
    2015 09 15_0723_bewerkt-2.jpg
    2015 09 15_0722_bewerkt-2.jpg
    De bovenste blokken aan de nokken van de botteloefs zijn om de halzen van de fok te geleiden naar een belegpunt op de bak...
    De hoek die de botteloefs maken naar voren speelt niet zo'n grote rol, zolang ze maar naar voren staan, dus je kan ze gerust wat aanpassen i.v.m. de WC's, dus of ze aan de binnenkant lopen of aan de buitenkant maakt niet zoveel uit.

    SjorsZ, Eduard Renger en Prutsertje vinden dit leuk.
  13. Eduard Renger

    Eduard Renger

    Lid geworden:
    6 mrt 2017
    Berichten:
    314
    Locatie:
    Veenendaal
    Dank Piet! Ik zal eens gaan kijken hoe ik het het best kan oplossen.

  14. pietsan

    pietsan

    Lid geworden:
    10 dec 2011
    Berichten:
    4.637
    Locatie:
    Hulst (Zeeuws-Vlaanderen)
    Geen dank, altijd bereid om te helpen daar waar ik kan. Je gaat er vast wel uit komen, daar heb ik alle vertrouwen in:)

    Eduard Renger vindt dit leuk.
  15. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    42
    Locatie:
    Brugge
    Ik had het niet professioneler kunnen uitleggen dan Piet.
    In mensentaal: de onderhoeken van het onderste zeil aan de voormast worden daarmee vastgezet.
    Het lijk mij dan ook logisch dat deze botteloefs niet te veel naar binnen zitten omdat je dan de onderhoek van je zeil ook naar binnen trekt.
    Op de HMS Victory, mijn enige referentie voor schepen uit die periode, staan de gemakken meer naar binnen, waardoor de botteloefs mooi aan de buitenzijde ervan passeren.

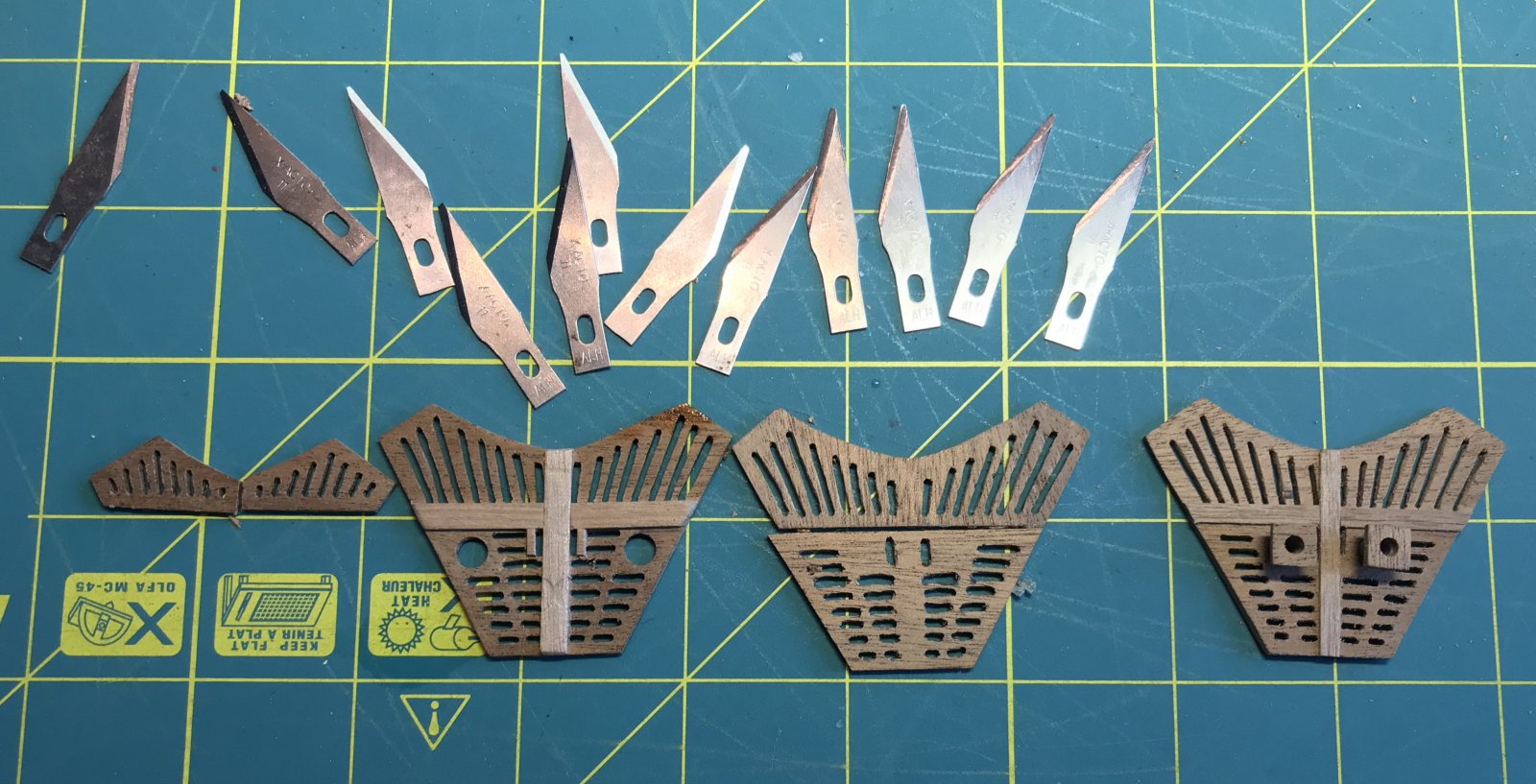

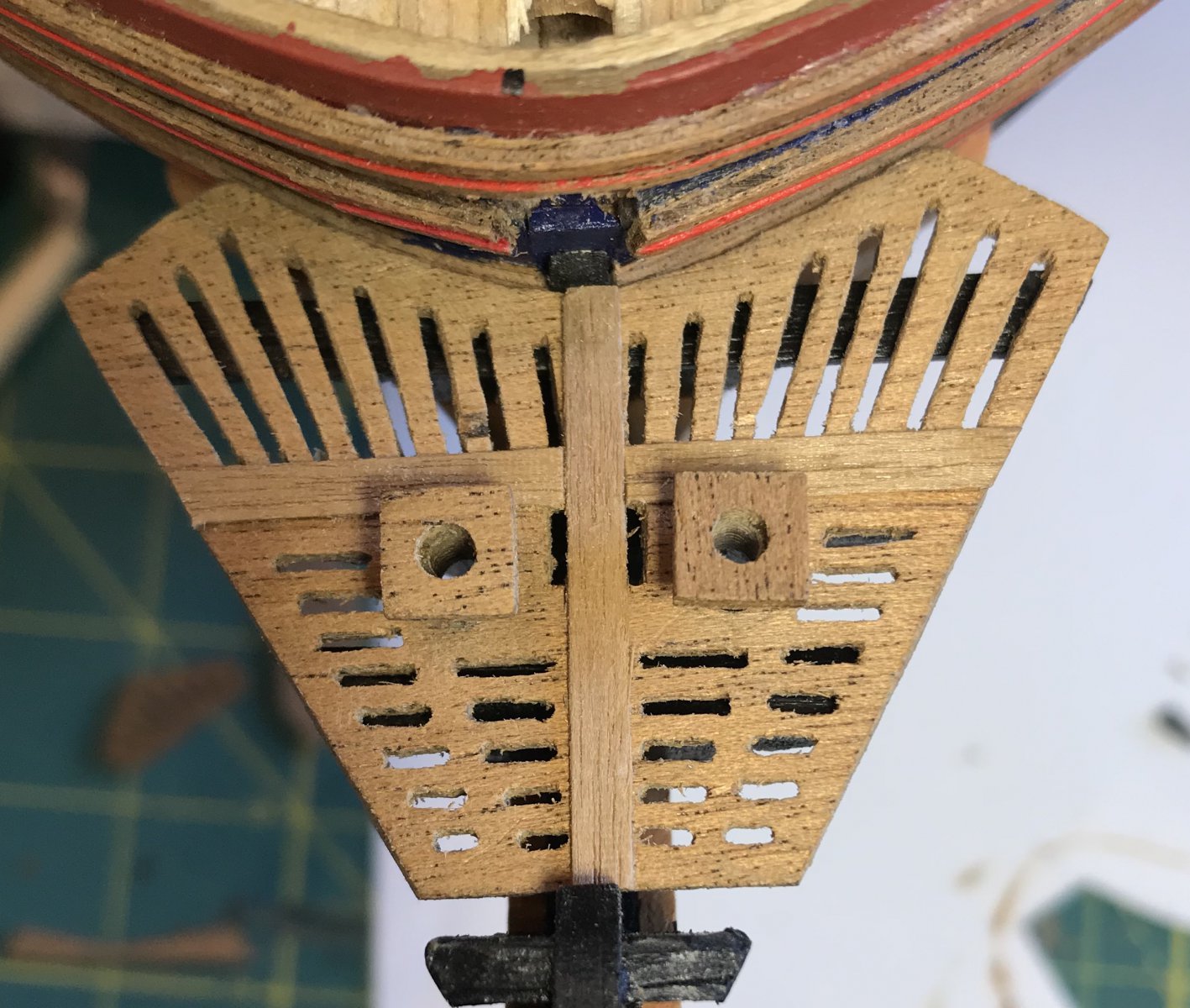

    Ik zou de roosters nog maar eens opnieuw maken, en de gaten voor de gemaken iets meer naar het centrum verplaatsen, en van de gelegenheid gebruik maken om ze achteraan breder te maken, zodat ze beter aansluiten met de loop van de bovenste railing van het galjoen, want nu heb je daar toch aan beide zijden enkele mm speling.
    Maar het is tenslotte voor jou "gemak" :) dus we zien wel welke oplossing je eraan geeft.

    pietsan, Stephan Kertész en Eduard Renger vinden dit leuk.
  16. Eduard Renger

    Eduard Renger

    Lid geworden:
    6 mrt 2017
    Berichten:
    314
    Locatie:
    Veenendaal
    Daar had ik dan nog weer niet aan gedacht. Best een klusje, maar driemaal is scheepsrecht zullen we maar zeggen. En leuk om te doen, dus zeker een goede optie! Dank voor de tip!
