HMS Diana - Caldercraft model

Gaat helemaal goed komen zo Eduard



heel mooi eduard

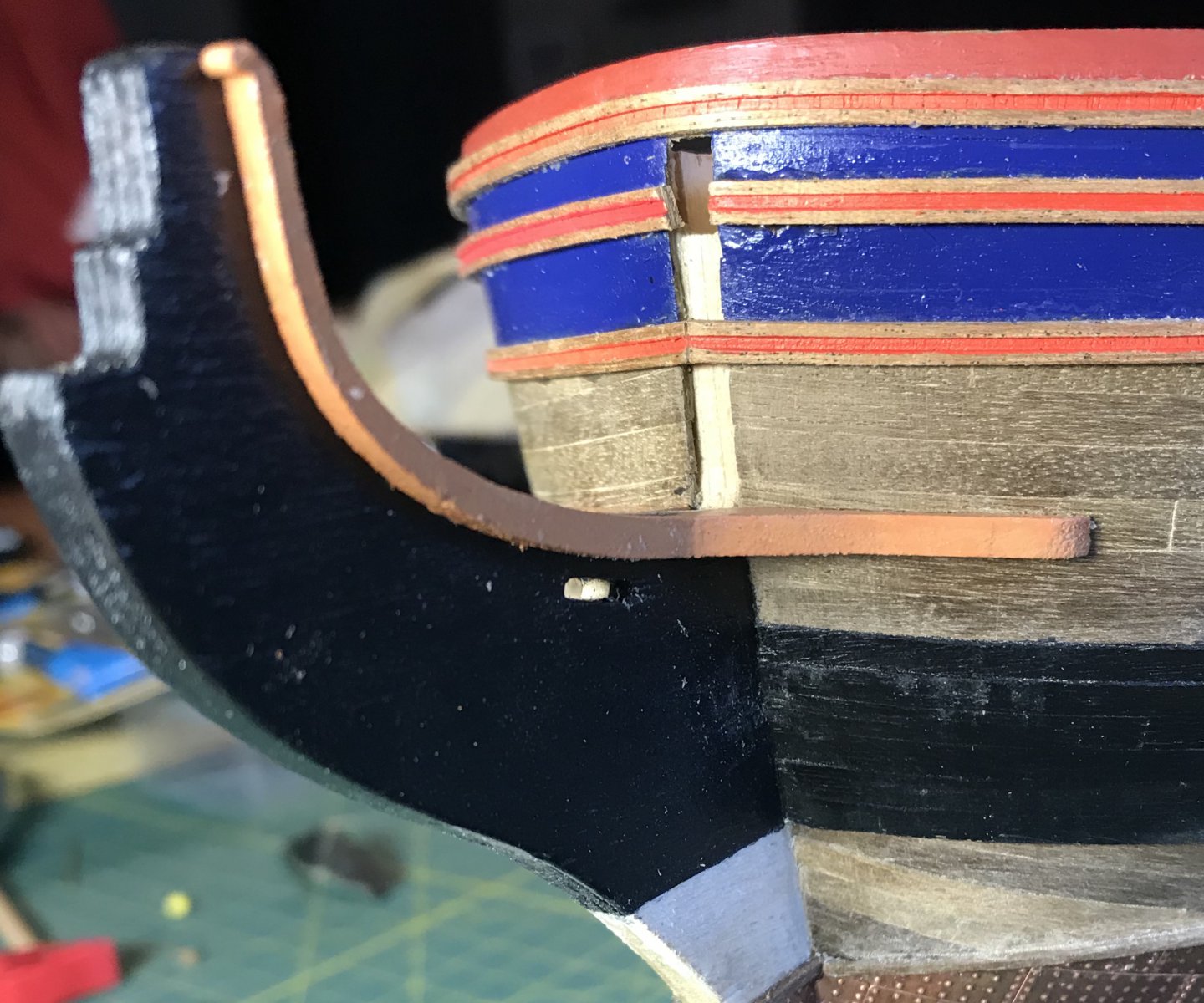

Inmiddels begonnen met het galjoen. Schijnt nogal een klus te zijn.



Een mooi begin van je galjoen Eduard, succes met de rest



Voordat ik aan het galjoen begon heb ik toch ook nog de 1mm lat boven de koperenplaatjes vervangen. Piet merkte op dat hij wel erg in het oog sprong. Dat was absoluut waar. Ik heb even geprobeerd of ik het latje donkerder kon maken, maar dat idee heb ik snel verlaten. Dus uiteindelijk heb ik beide latje weer verwijderd en met de tafelcirkelzaag twee nieuwe latje gemaakt van een zelfde lat als waarmee de romp is bekleed. Daarmee is er nu dus helemaal geen kleurverschil meer.

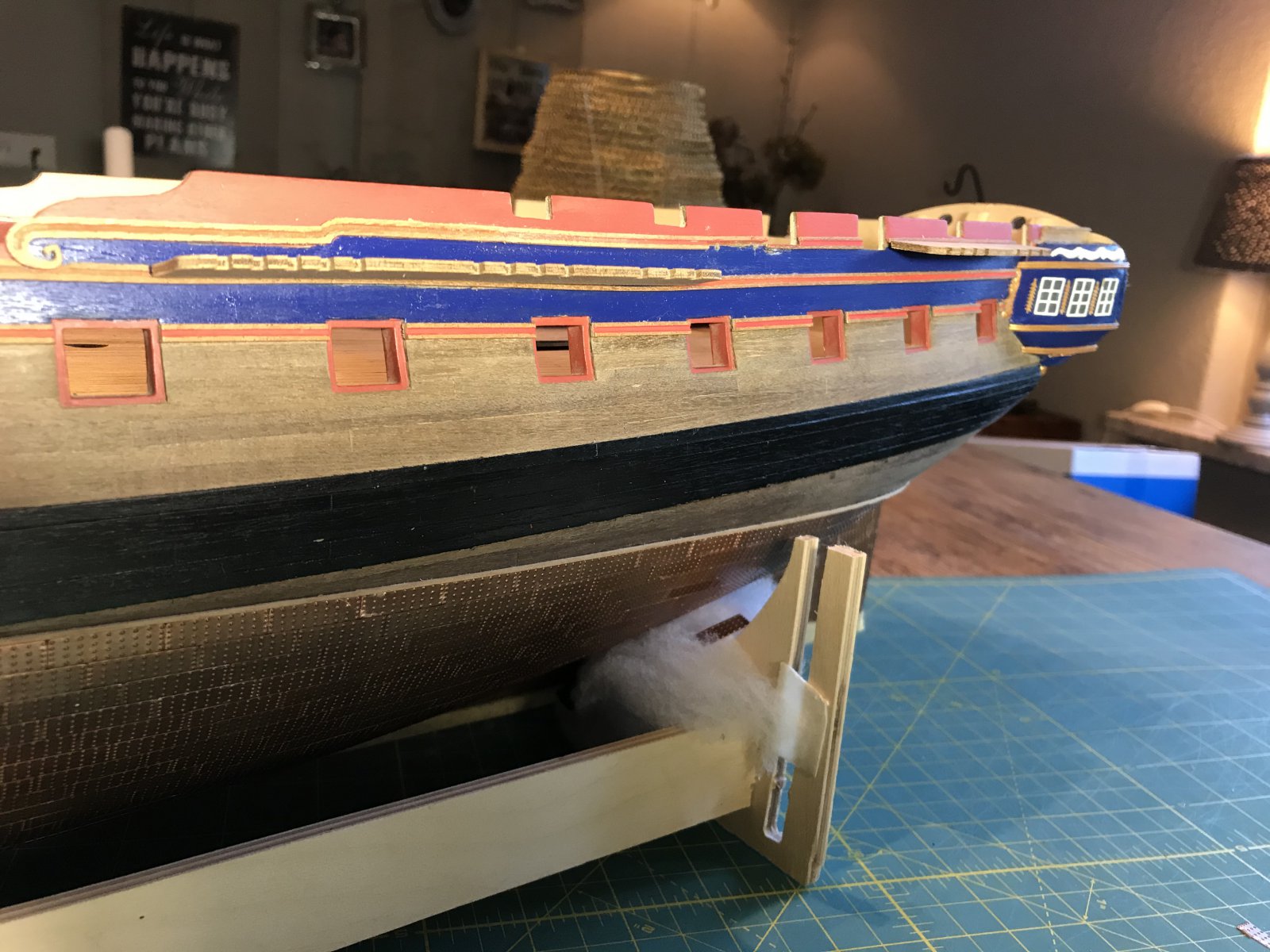

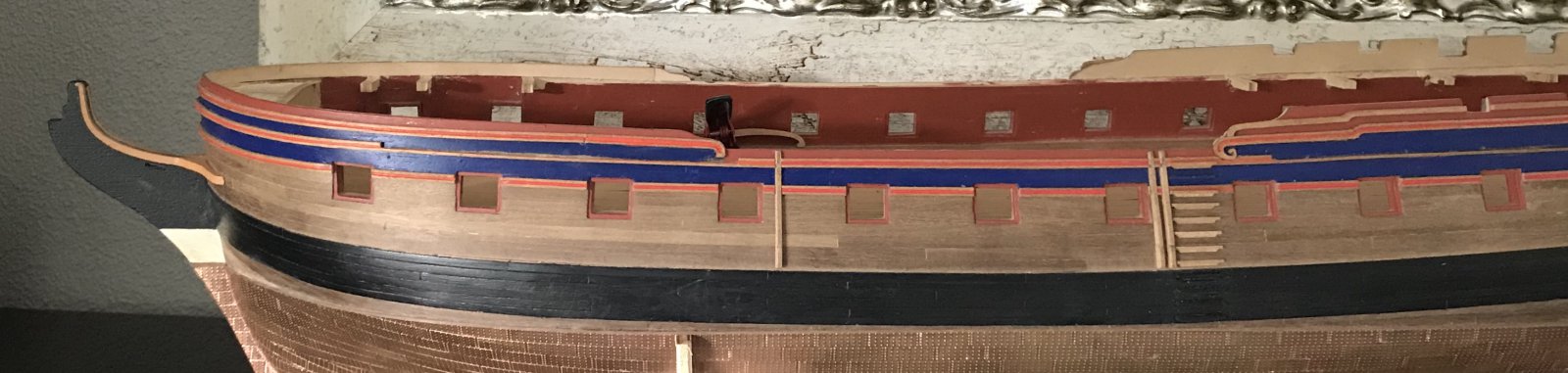

Ik ben tevreden Zie foto voor resultaat. De bijlage laat zien hoe het er voorheen uitzag



Een hele verbetering Eduard



Nu zie je hem bijna niet en gaat hij op in de romp

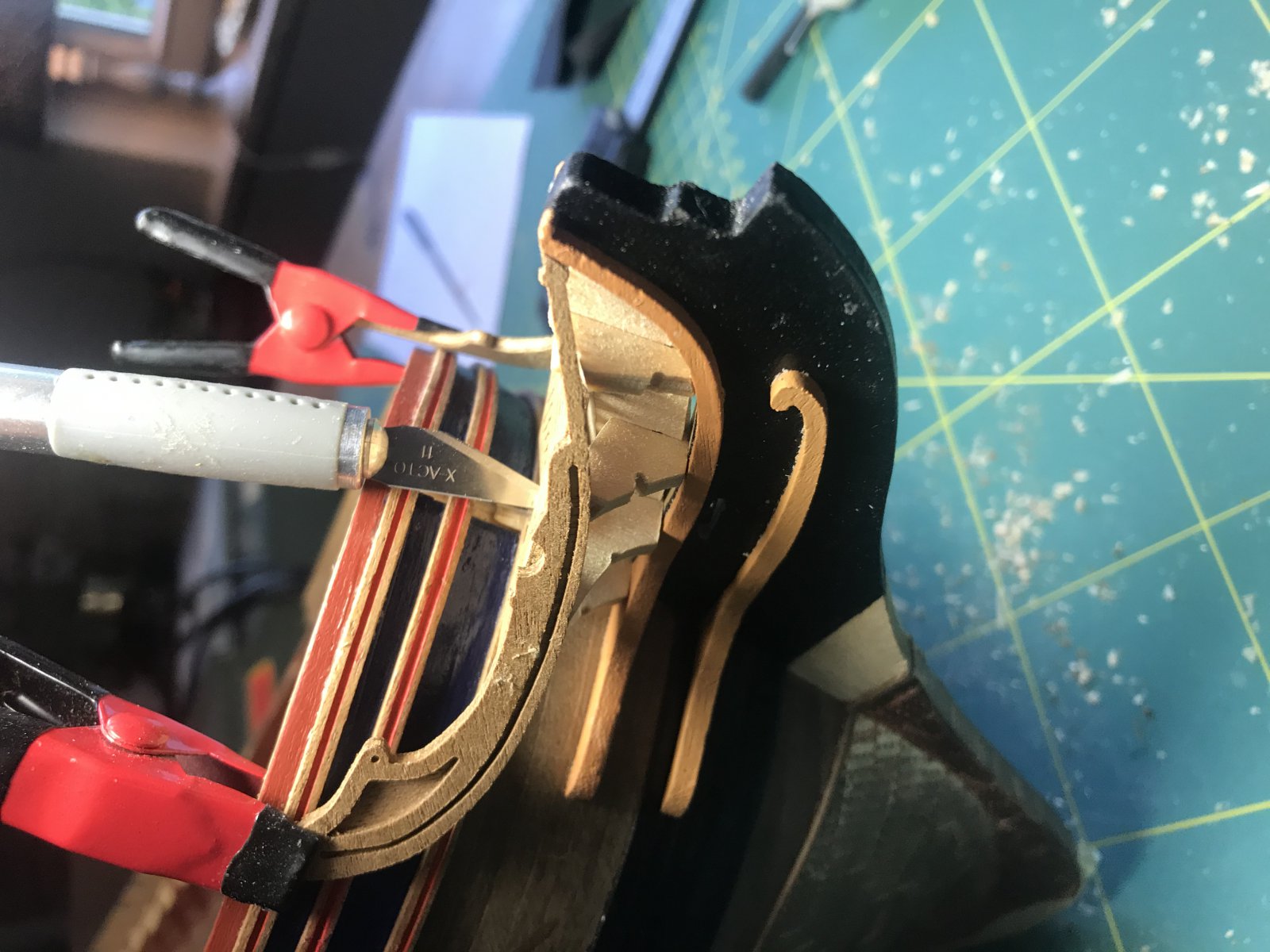

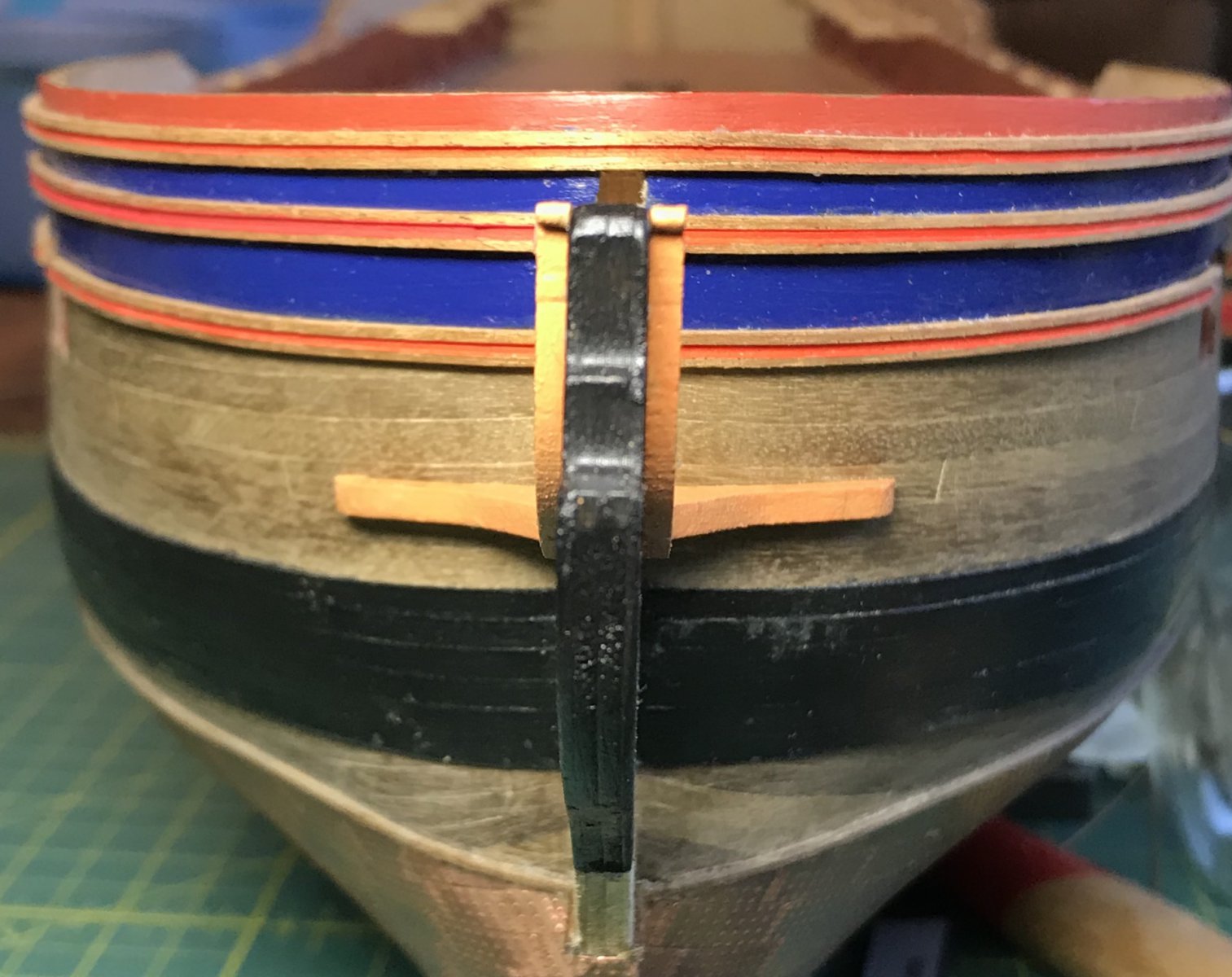

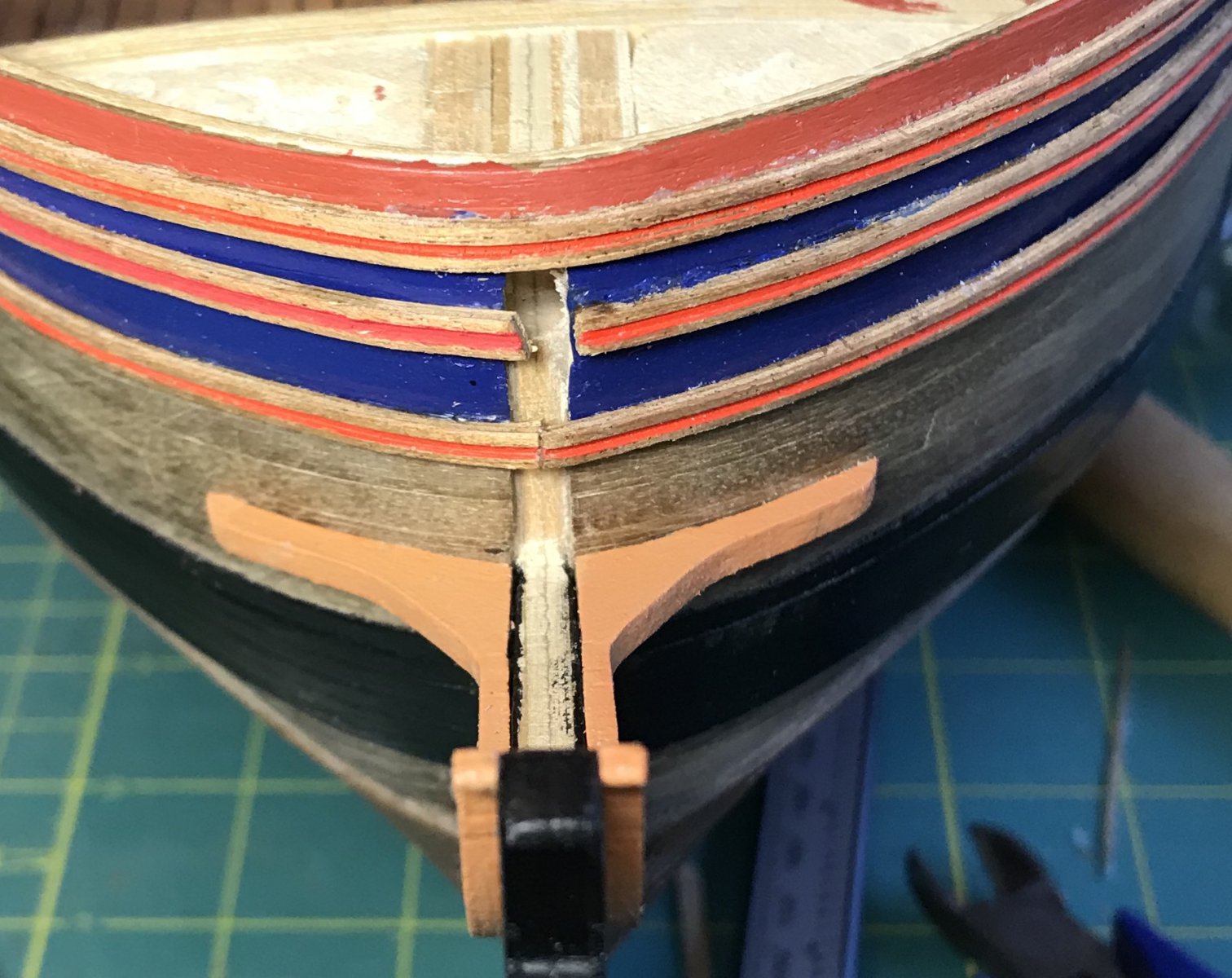

Weer een klein beetje verder gekomen met het galjoen.
Geen idee hoe alles heet, dus hopelijk spreken de foto’s voor zich.

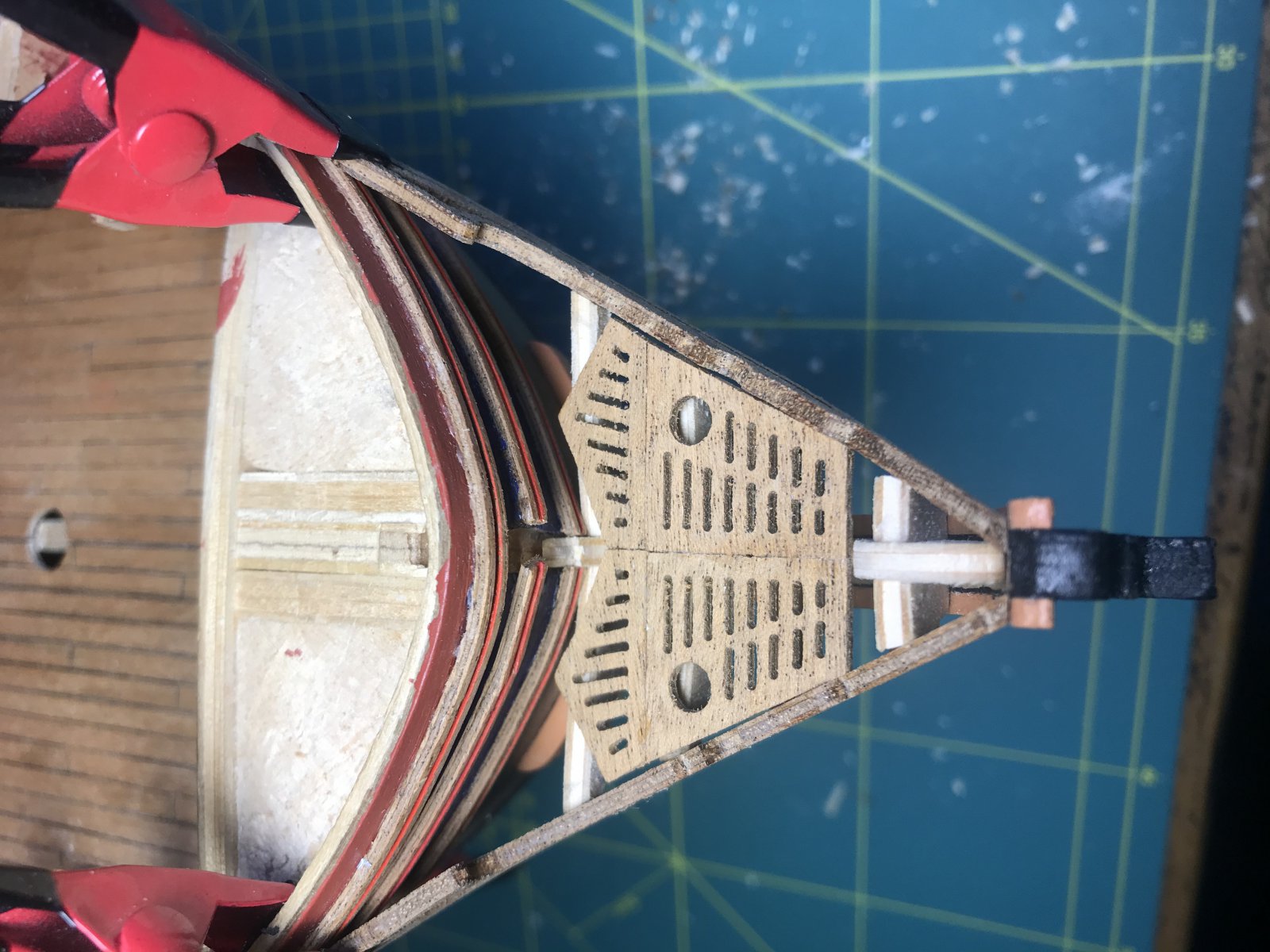

Wat me wel opvalt is het gat tussen de boeg en de roosters. Hoort dat niet aan te sluiten? Als ik het laat aansluiten krijg ik uiteraard een gat tussen die zijdingen en het rooster. Ook niet zo mooi.

alles is nog dryfit, dus sluit nog niet top aan. Maar dat komt vast goed.



Gaat mooi Eduard, maar heb je al eens bij Pietsan in het verslag gekeken??Daar kun je misschien de juiste positie van je roostervloer vinden



Ja heb ik idd gedaan. Piet heeft ook afstand gehouden. Heb ik nu dus ook gedaan. Ik zie alleen andere verslagen waarbij ze het rooster wel laten aansluiten. Vandaar dat ik het me afvroeg.



Het rooster sluit op mijn model ook niet aan tegen de boeg. Omdat je dat hier noemt heb ik nog even op de tekening gekeken en daar sluit het ook niet aan, dus ik denk dat de opening er gewoon hoort, lijkt mij ook niet echt een probleem. Als je haar hebt opgetuigd en de boegspriet hebt geplaatst dan is het trouwens nagenoeg niet meer te zien,

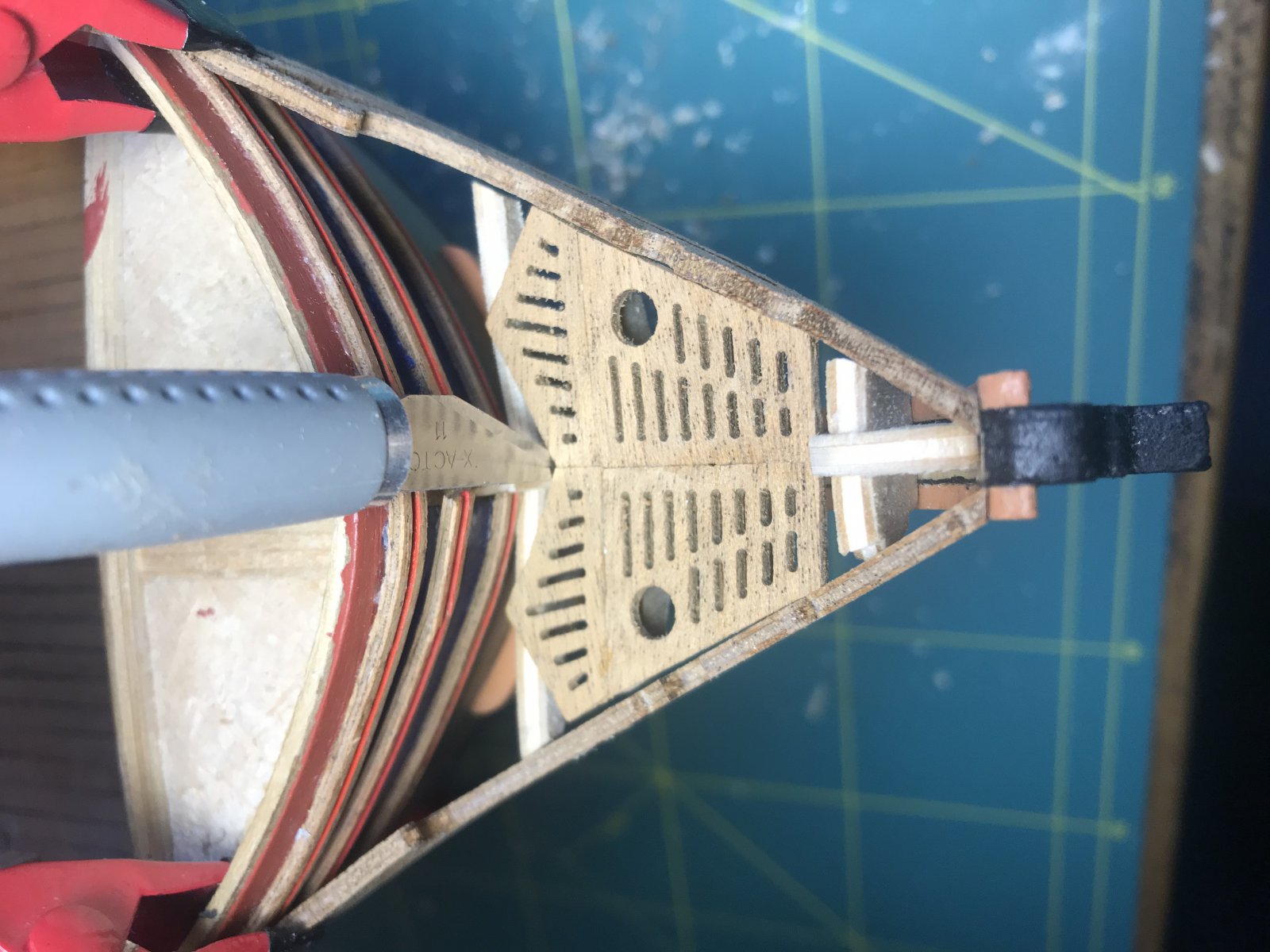

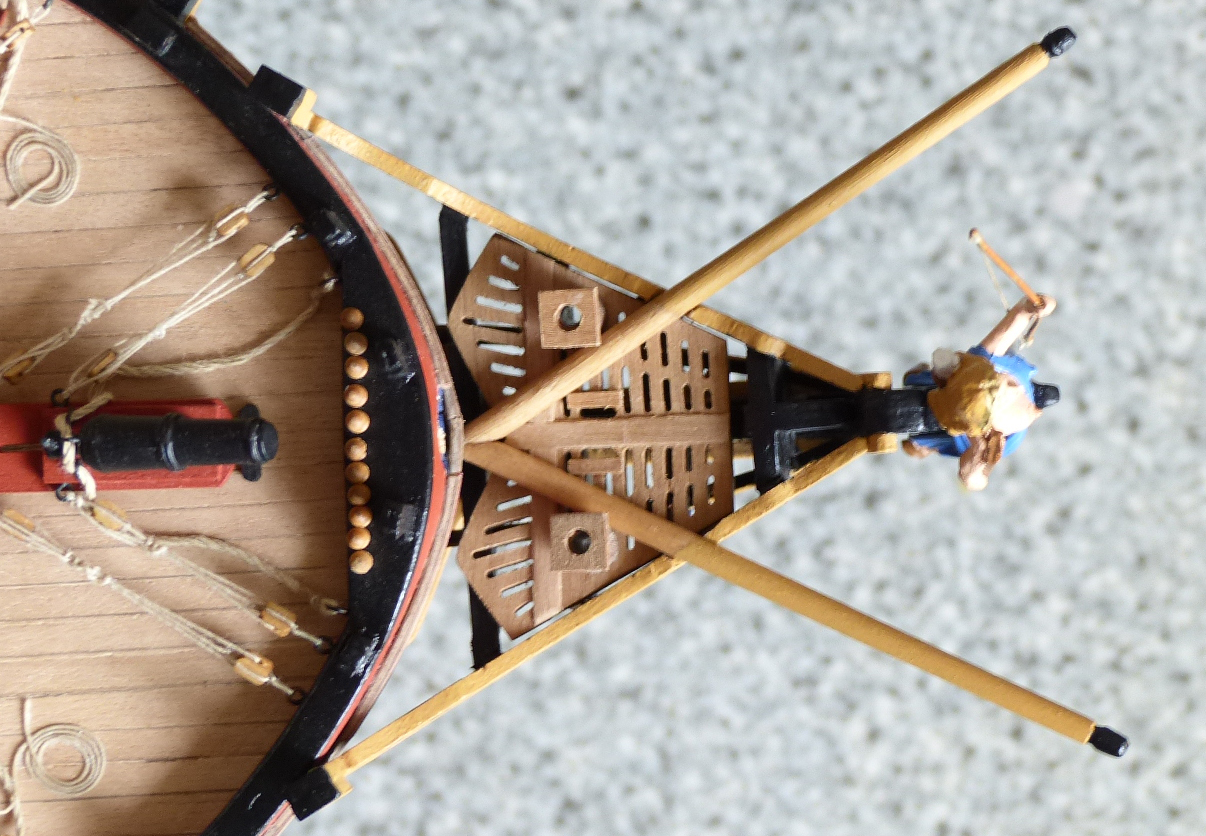

Ik heb zoals je kan zien op de foto ook twee langwerpige gaten gemaakt in het midden, anders gaat straks de woeling van de boegspriet er niet door. (staat niet op de tekening)

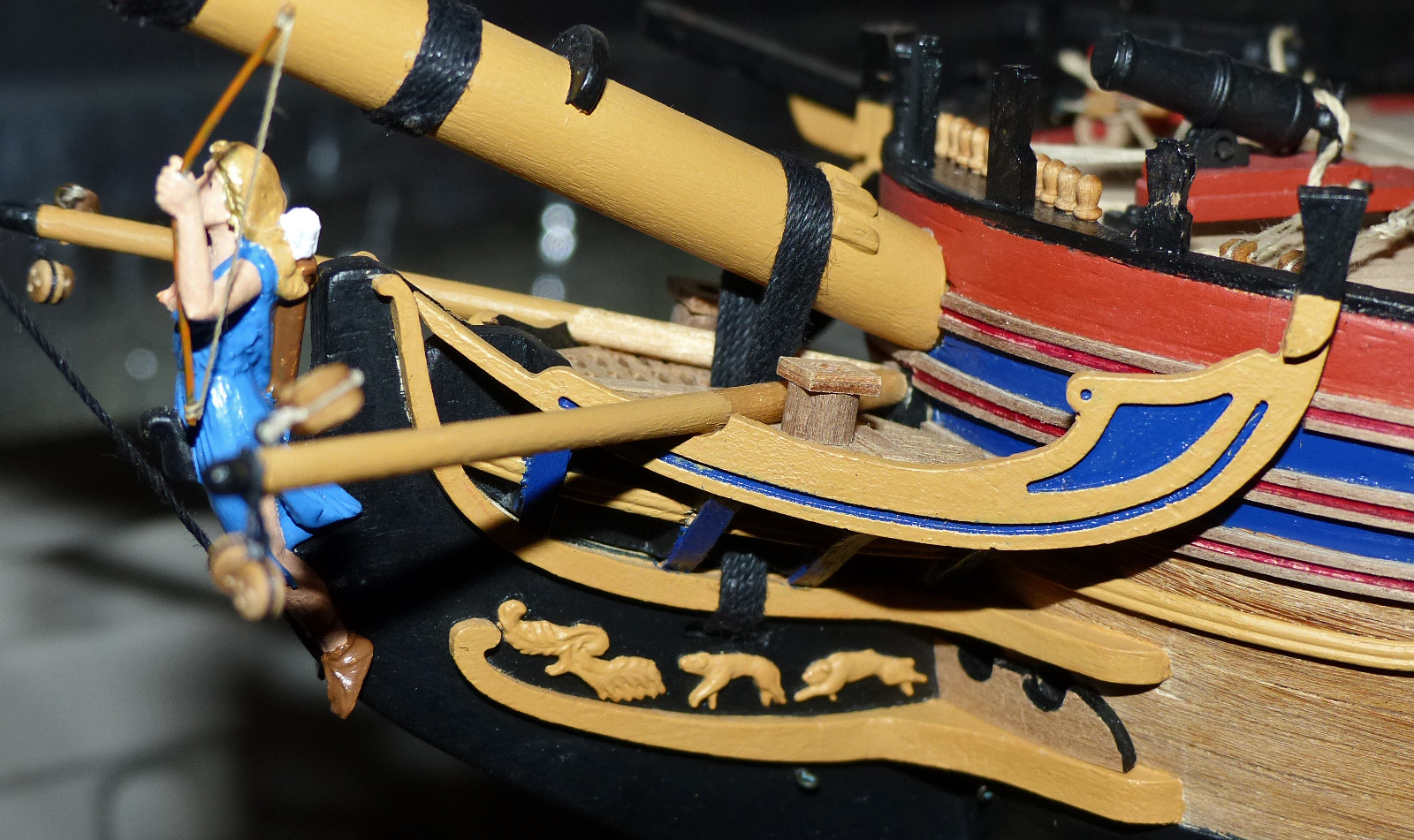

Plaatje van de woeling die dwars door het rooster gaat, vandaar de 2 gaten



Dank Piet! Dat van de woeling had ik idd nog niet gezien. Nu kan ik de gaten nog makkelijk maken. Dus dank!



Your very Welcom!



Nog steeds bezig met het rooster. Op de tekening zag ik toch dat deze doorliep tot de boeg. En eerlijk gezegd vond ik dat ook mooier. Ik vond die gaten wat gek. Nu had ik een ander verslag gezien waar met verlenglatjes werd gewerkt. Maar ook dat vond ik niet super. Dus besloten een heel nieuw rooster te maken. Ik had voldoende restanten om twee pogingen te doen. De eerste poging vond ik nog wat rommelig. De tweede poging vind ik goed genoeg. Je ziet wel dat het niet gelaserd is, maar als alternatief voor het gat vind ik het prima
Hier wat foto's

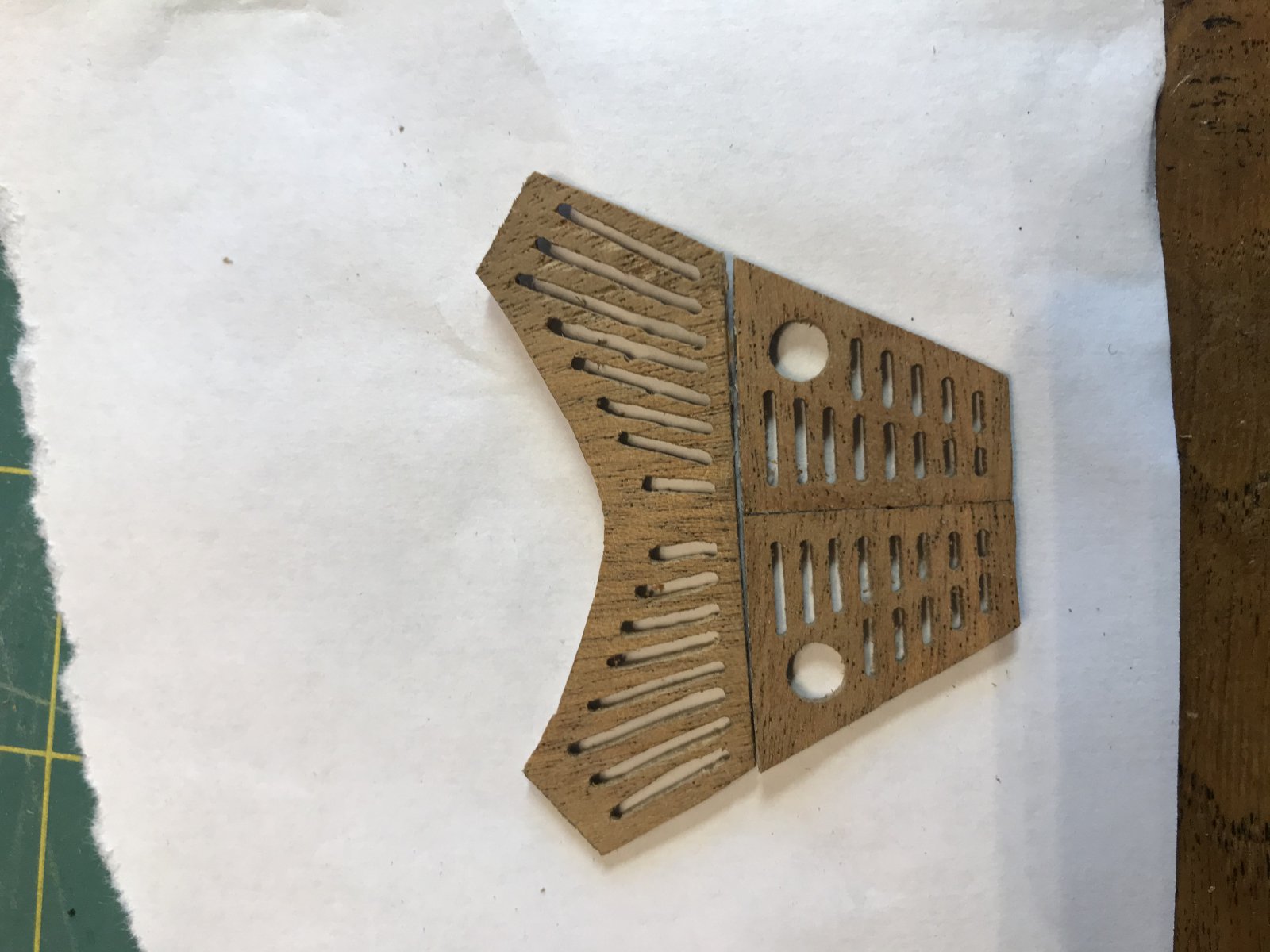

Poging 1: ik was niet helemaal tevreden. Daarom een tweede poging.

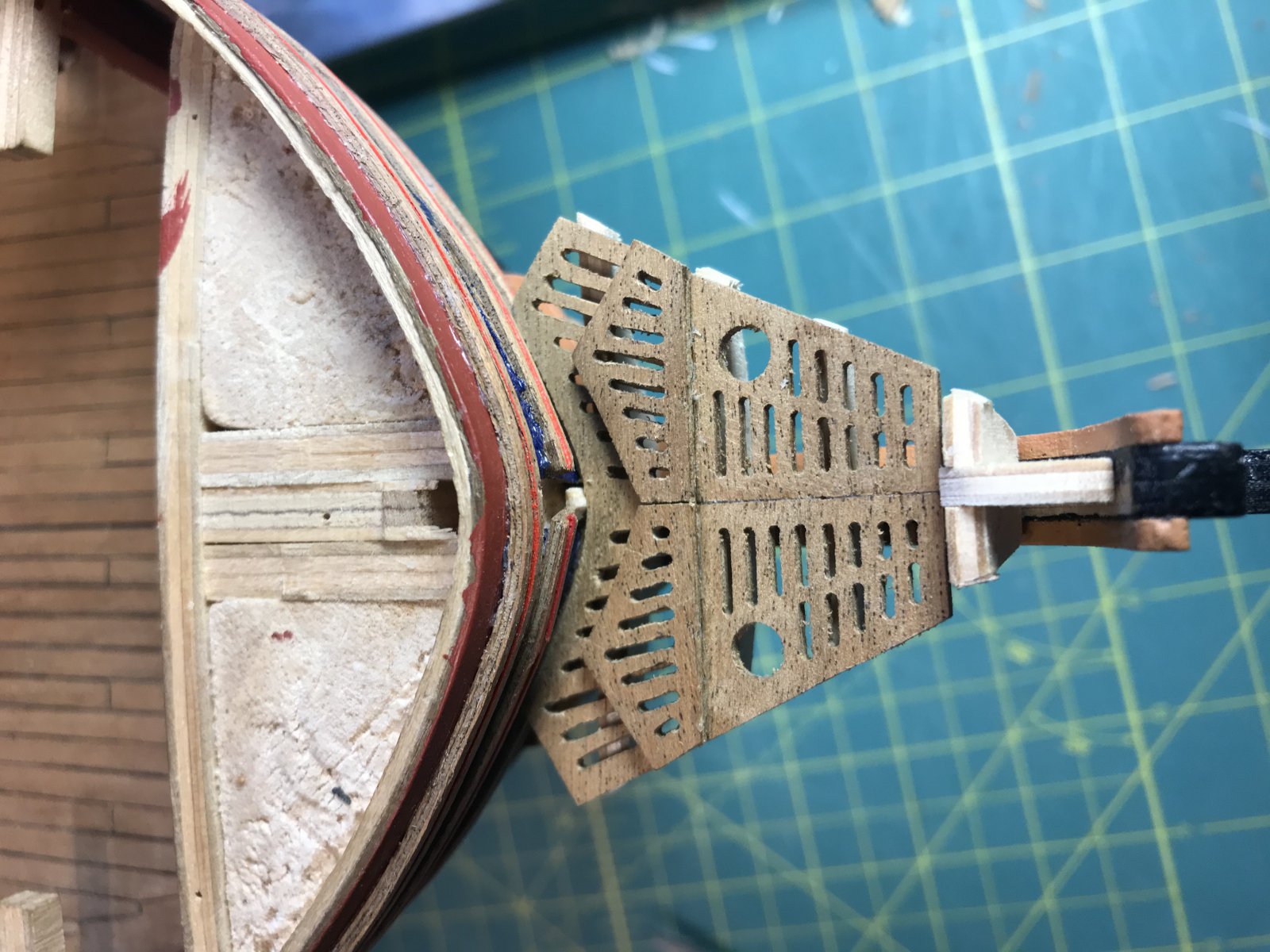

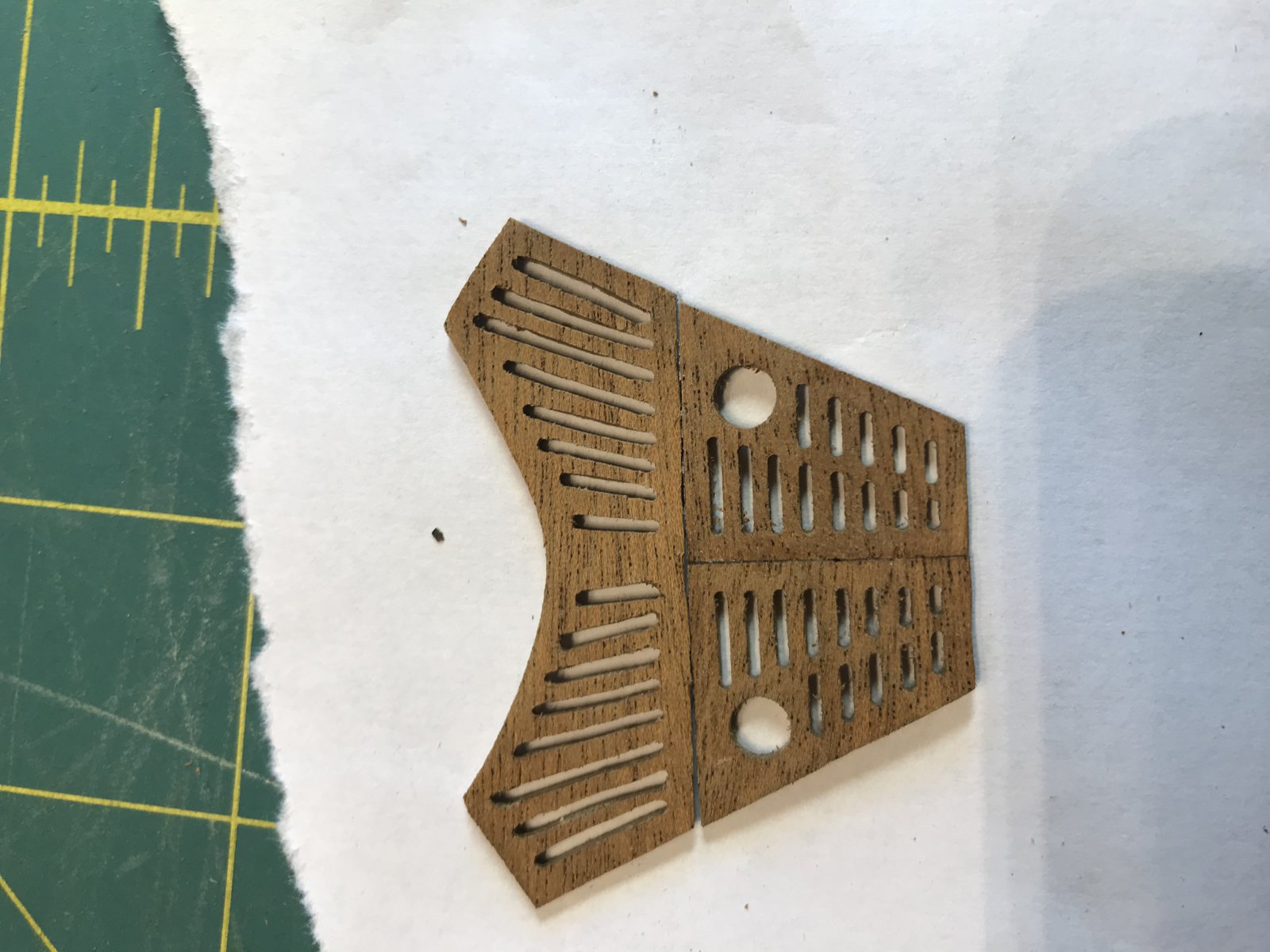

Poging. Goed genoeg vind ik

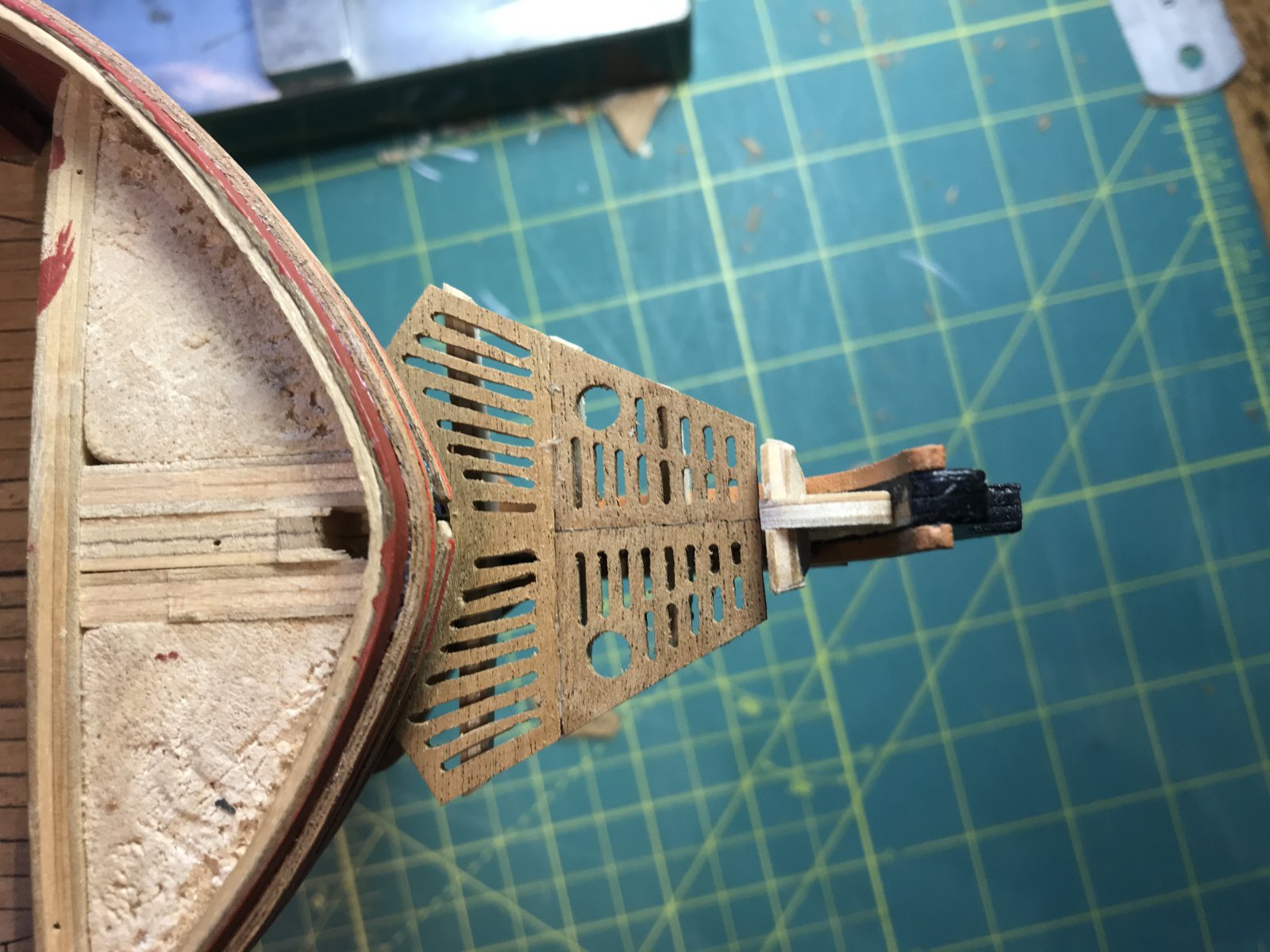

Zo ziet het eruit als ik hem erop plaats.

Dit is het bovenaanzicht met de oorspronkelijke plaatjes erop gelegd. Zo wordt duidelijk hoeveel er wat mij betreft ontbrak.



Mooi rooster geworden Eduard



Mooi gedaan. Dit maakt het jouw model met jouw verbeteringen. Ik vind dat leuk.

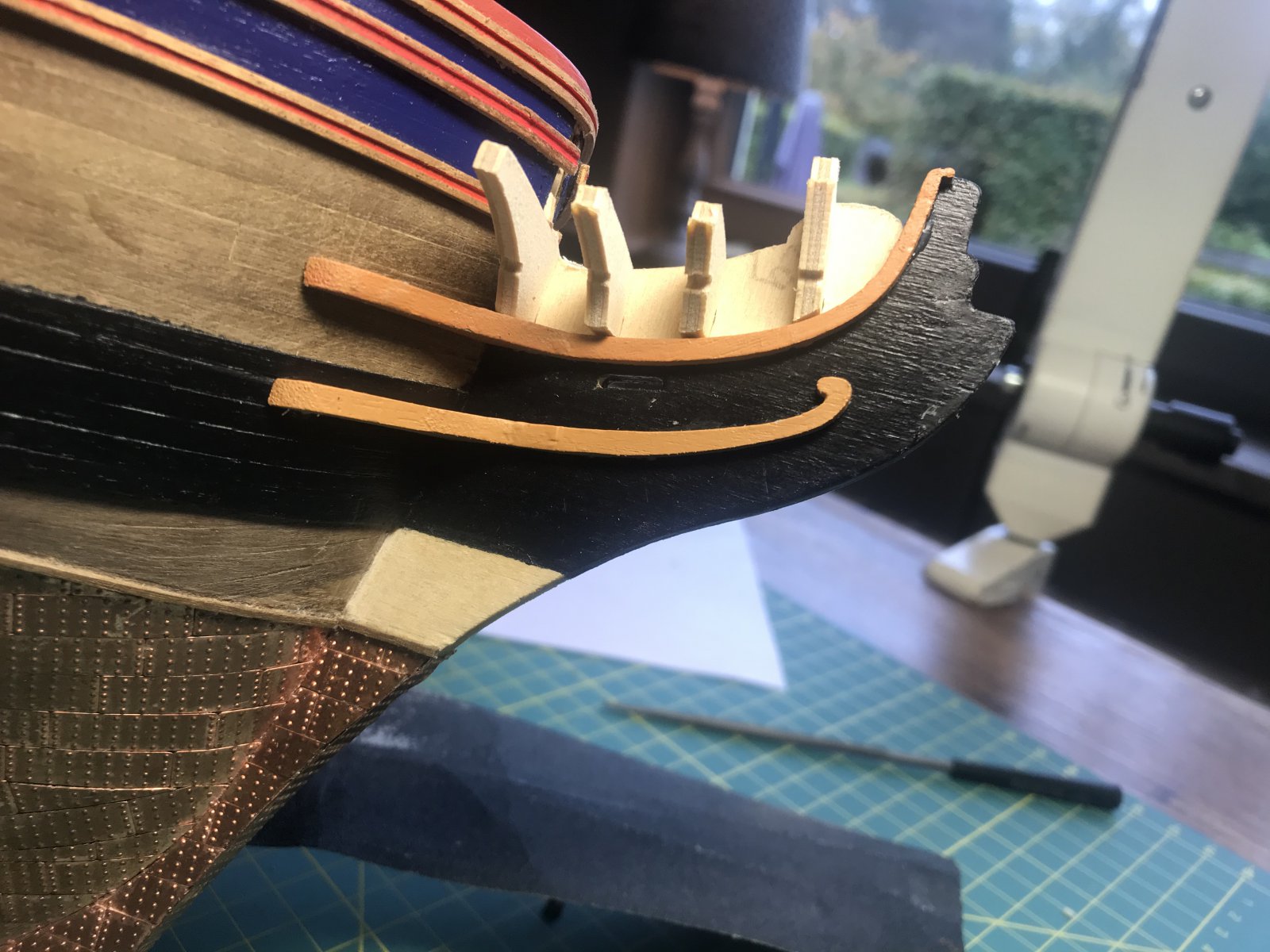

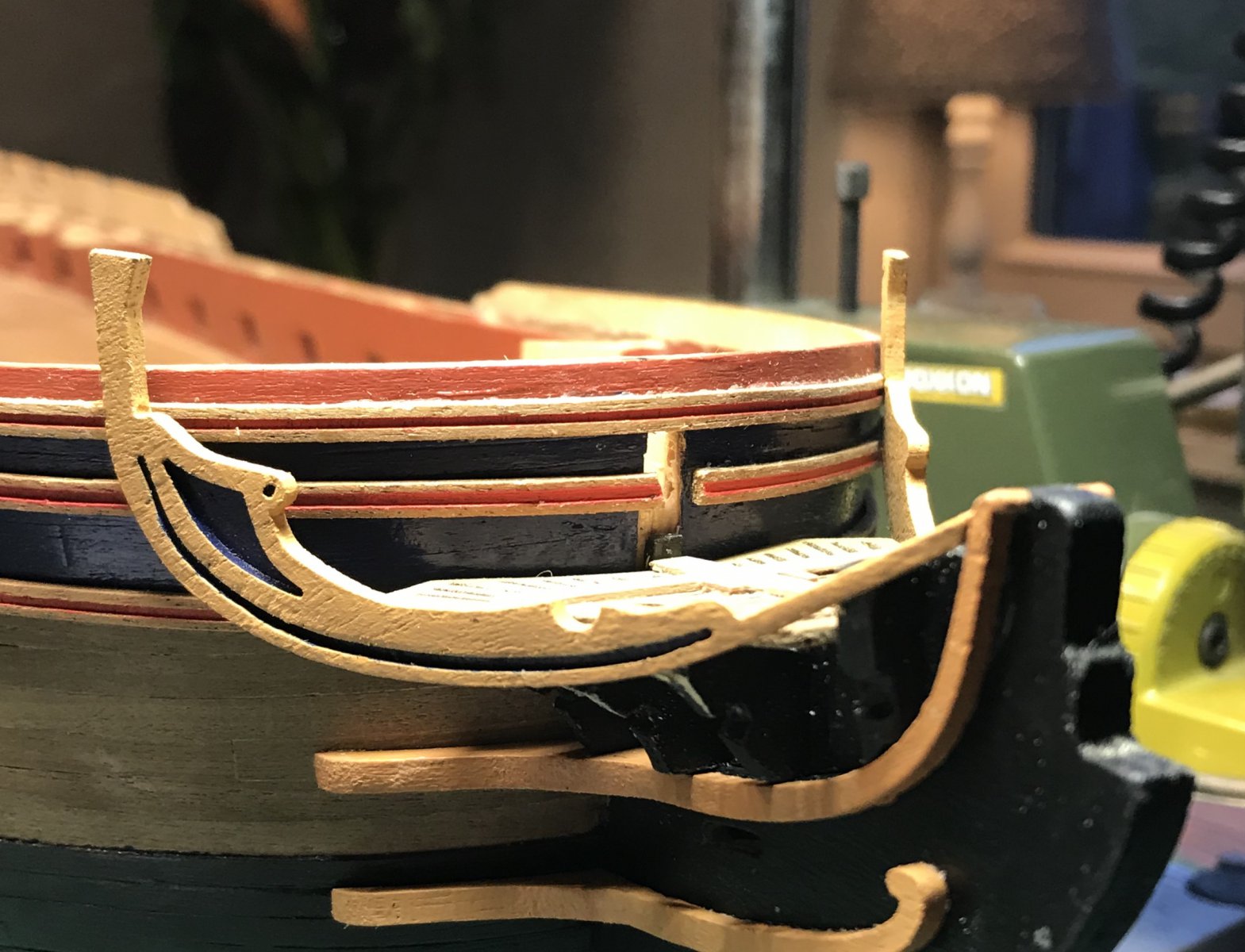

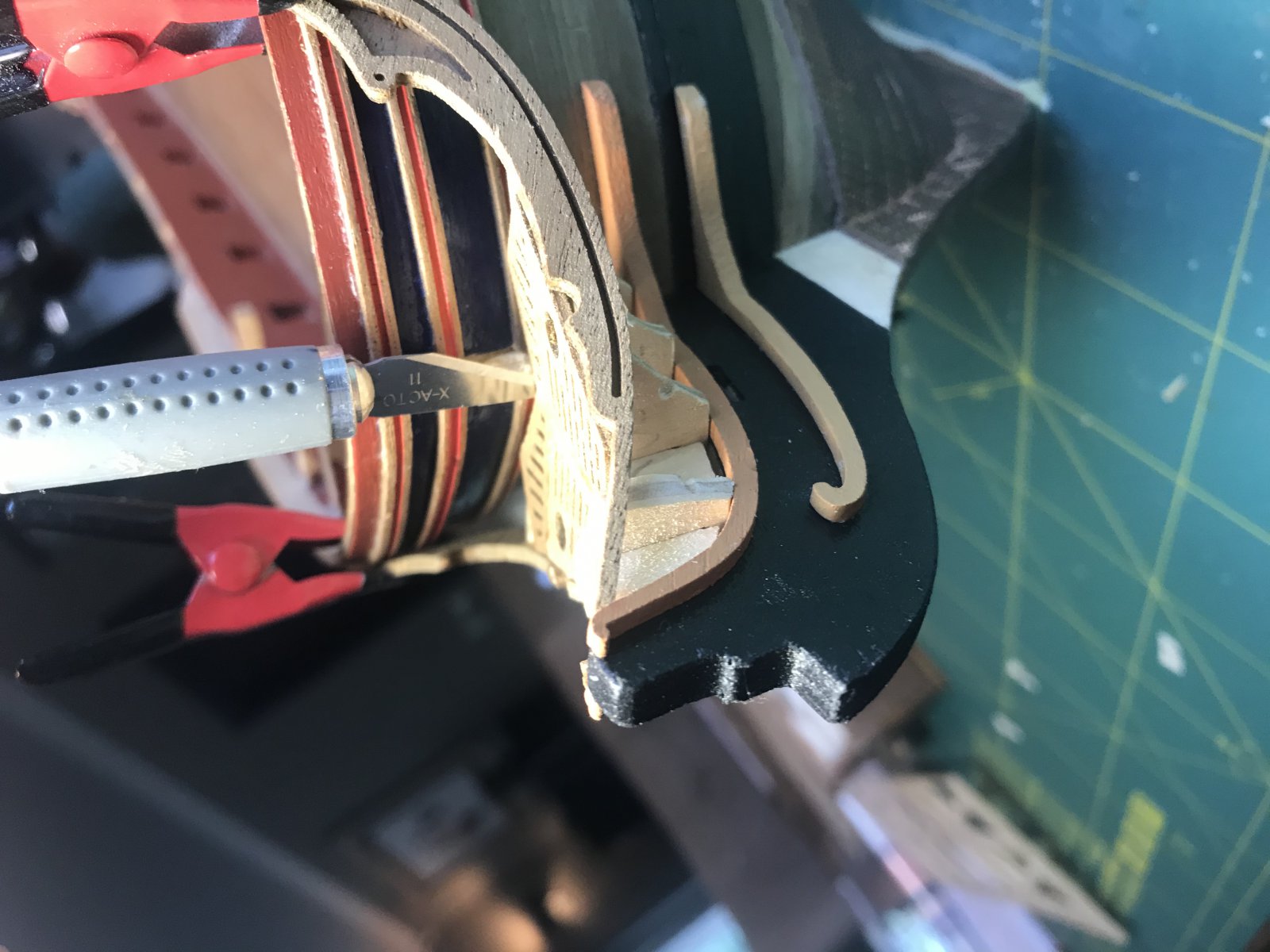

Wat een klus! Na een heel weekend ploeteren is dit het voorlopige resultaat. Alles nog dryfit. Het was een heel gemeet. Maar goed het begint erop te lijken.



Mooi gedaan! Het galjoen is nagenoeg op ieder model altijd wel een pas en meet klusje



Netjes hoor Eduard, en ik vind dat je het toch best wel snel voor elkaar hebt
