    Hallo allemaal,

    Als eerst allemaal bedankt voor het meezoeken naar de koker 16x16.
    Ondertussen is het materiaal voor 5 giekdelen besteld en zullen die binnenkort gebouwd kunnen worden.
    Maar omdat ik het topic door zat te lezen en zag dat er een aantal foto's verdwenen zijn zal ik deze weer even opnieuw posten.


    Foto van de trappen die in de giekdelen zitten. Op de grote ontbreekt nog de kooi deze zit er ondertussen wel al op.


    Hier de trappen in het giekdeel geplaatst kijken hoe het uitkomt en hoe het staat.


    En hier alles gesoldeerd en het giekdeel klaar om te spuiten.


    En hier even passen in het voetstuk.


    En hier gesoldeerd in het voetstuk en in de grondverf gespoten.

    En na het giekdeel gaan we naar de draaikrans:


    Eerst een plaat gewalst en gesoldeerd op de bovenkant. En het eerste nokje uitgefreesd wat later de verbinding wordt met de hoofdgiek.


    Hier met de 4 nokjes voor de verbinding met de hoofdgiek en de buisjes om later de draaikrans te bevestigen.


    En hier even passen op het giekdeel hoe het staat.

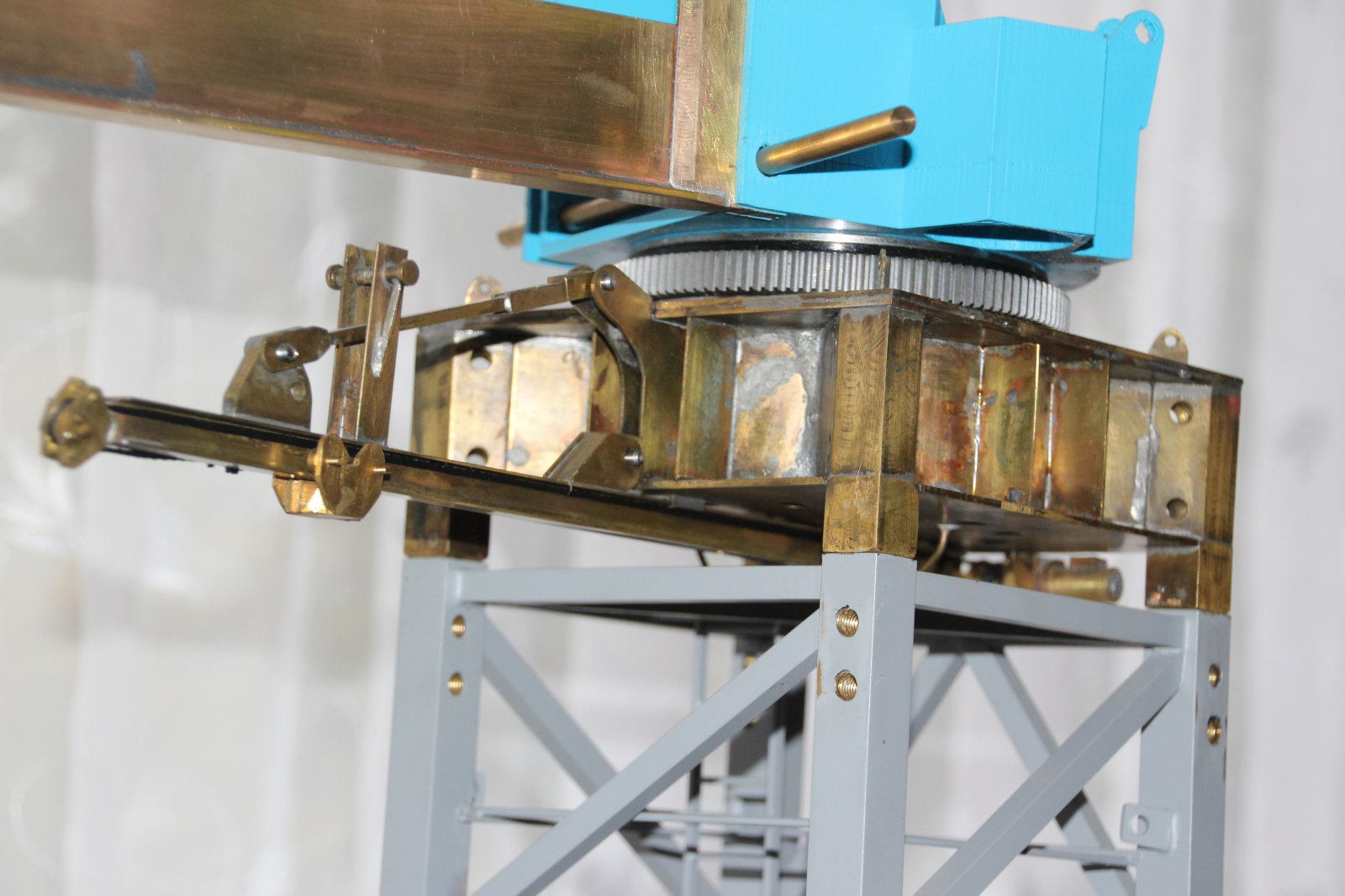

    En hier al wat verder afgebouwd moest alleen nog afgewerkt worden.

    Tot zover de update over deze onderdelen. Hierna nog een over het voetstuk.

    Mvg. Mitchell

    willum, Marker, VOLVO FH 16 750 en 3 anderen vinden dit leuk.
  3. Kraanbouwer

    Kraanbouwer

    Lid geworden:
    8 jun 2009
    Berichten:
    633
    Locatie:
    Rotterdam
    Zoals beloofd update 2:

    Hier te zien hoe alles uit elkaar kan en gemonteerd kan worden.


    Beginnend met alles uit elkaar net zoals in het echt, dit blijft toch wel een streven om de gehele kraan demontabel te houden net zoals de 1:1.


    Met 1 bout staat het kruis in elkaar en vormt dan een basis van 50x50.


    Dan gevolgd door de 4 dwarsliggers.


    Gevolgd door het eerste giekdeel.


    En na de eerste schoor,


    Volgen er nog 3 en is de voet compleet. Ondertussen ben ik ook al bezig met het ballast wat op de voet komt en bezig met tekenen van de wielstellen zodat de kraan dadelijk ook kan gaan rijden.


    En hier compleet met het andere 6 meter deel. Dit heeft een hoogte van ongeveer 80 centimeter waar dadelijk nog 5x 37,5 centimeter aan toegevoegd kan worden om totaal op 2,70 meter uit te komen.


    En vanaf de andere kant. Aan de voet zullen ook nog wat details toegevoegd moeten worden zoals een haspel om de stoomvoorziening te regelen tijdens het rijden (net zoals de echte heeft)

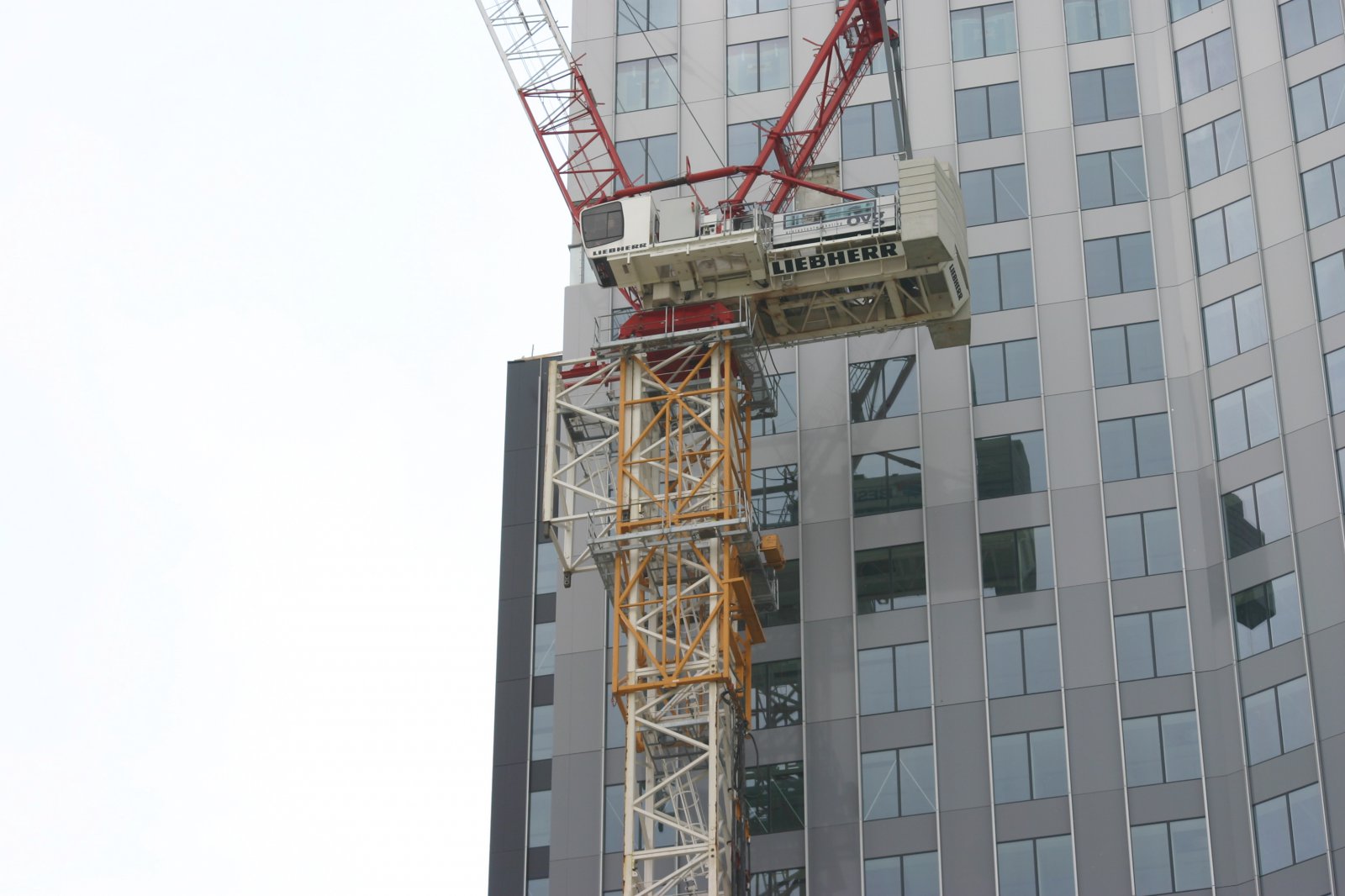

    En nog een blik op de details die ik toch zoveel mogelijk probeer na te maken na de 1:1 versie.

    Binnenkort gaat het American project even op de zijlijn gezien ik daar de laatste tijd ontzettend veel tijd in gestoken heb en even weer wat anders wil doen. De bedoeling is om de torenkraan te voorzien van 5 extra hoofdgiekdelen en te zorgen dat hij op de rails komt te staan die ook nog gemaakt moet worden. Maar als het zo ver is hou ik jullie vanzelf weer op de hoogte.

    Eerst nog even de komende 3 weekjes aan de American werken.

    Mvg. Mitchell

    raoul00123, willum, Catwoman en 8 anderen vinden dit leuk.
  4. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.154
    Locatie:
    Haren (Ems) Deutschland
    Hallo Mitchell,

    Indrukwekkend zeg !
    SMILEY APPLAUS.gif
    Jij bouwt echt hele grote projecten.
    SMILEY APPLAUS.gif

    Hier ga je niet zomaar even mee naar een (Rij) Demo dag toe.
    Ten eerste : Heb je een grote dichte aanhangwagen nodig.
    Ten tweede : Veel tijd nodig om op te bouwen en weer af te breken.

    (Volvo) petje af voor jou bouwkunsten !

    VOLVO PET.02.jpg

  5. Kraanbouwer

    Kraanbouwer

    Lid geworden:
    8 jun 2009
    Berichten:
    633
    Locatie:
    Rotterdam
    Hallo allemaal,

    Piet, de kraan is net als de echte geheel demontabel en is met gemak te vervoeren en op te bouwen. Ook de opbouwtijd zal reuze meevallen als ik er dalijk wat handigheid in krijgt.
    Voorlopig is het nog steeds mijn plan om ooit met de kranen naar ede te komen helaas heeft corona roet in het eten gegooid voor dit jaar.

    Maar om het weekend toch nuttig te besteden alle tekeningen van de Liebherr er is bij gepakt.

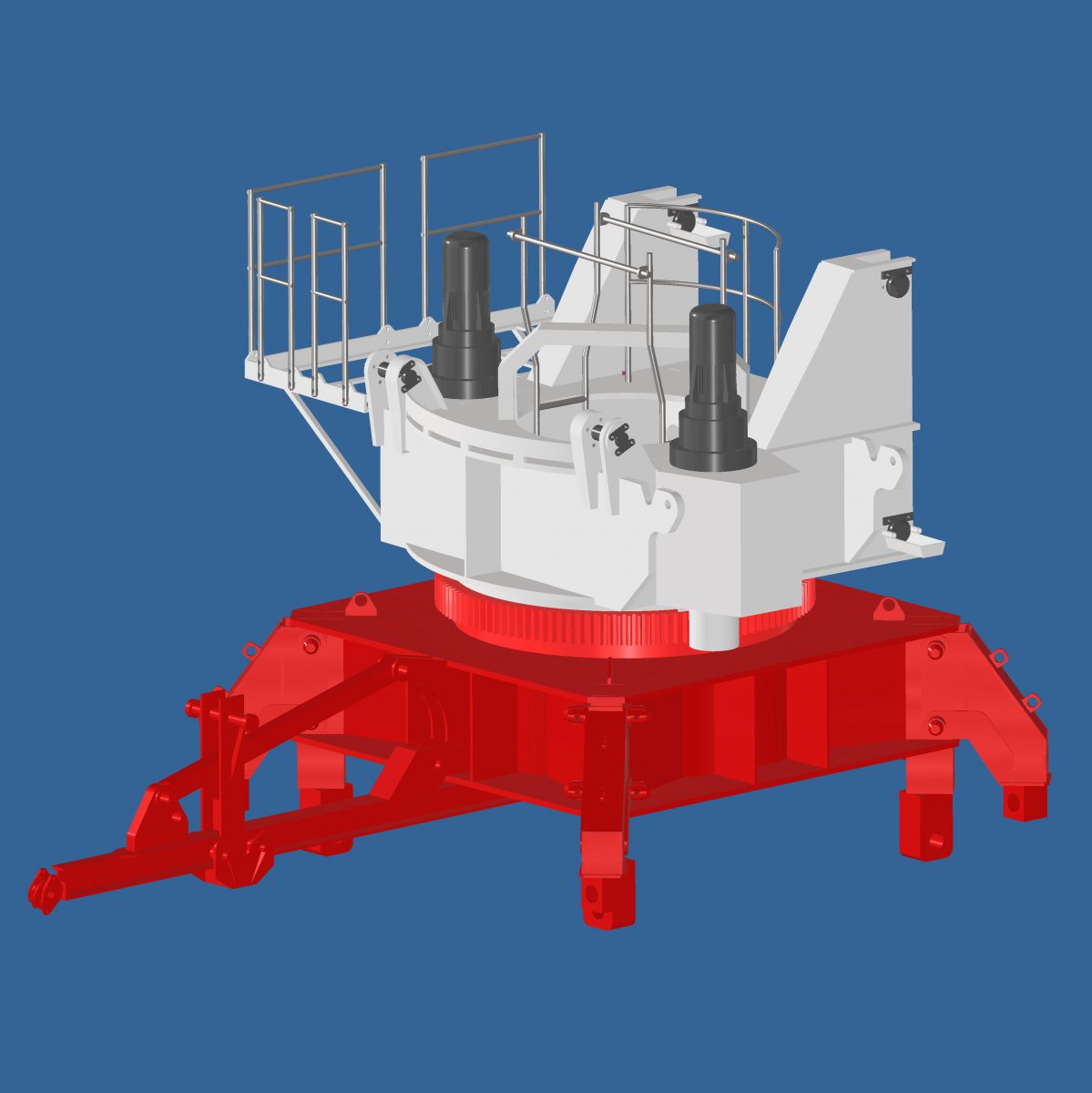

    Ik heb van alle losse tekeningen grofweg het model in elkaar gezet. Hierna ga ik elk deel los uitwerken, motoren/aandrijvingen erin tekenen en aanpassen zodat het gebouwd kan gaan worden.
    Hier gaat nog behoorlijk wat tijd inzitten en ondertussen wissel ik dit af met de bouw van de 5 giekdelen zodat het allemaal leuk blijft.

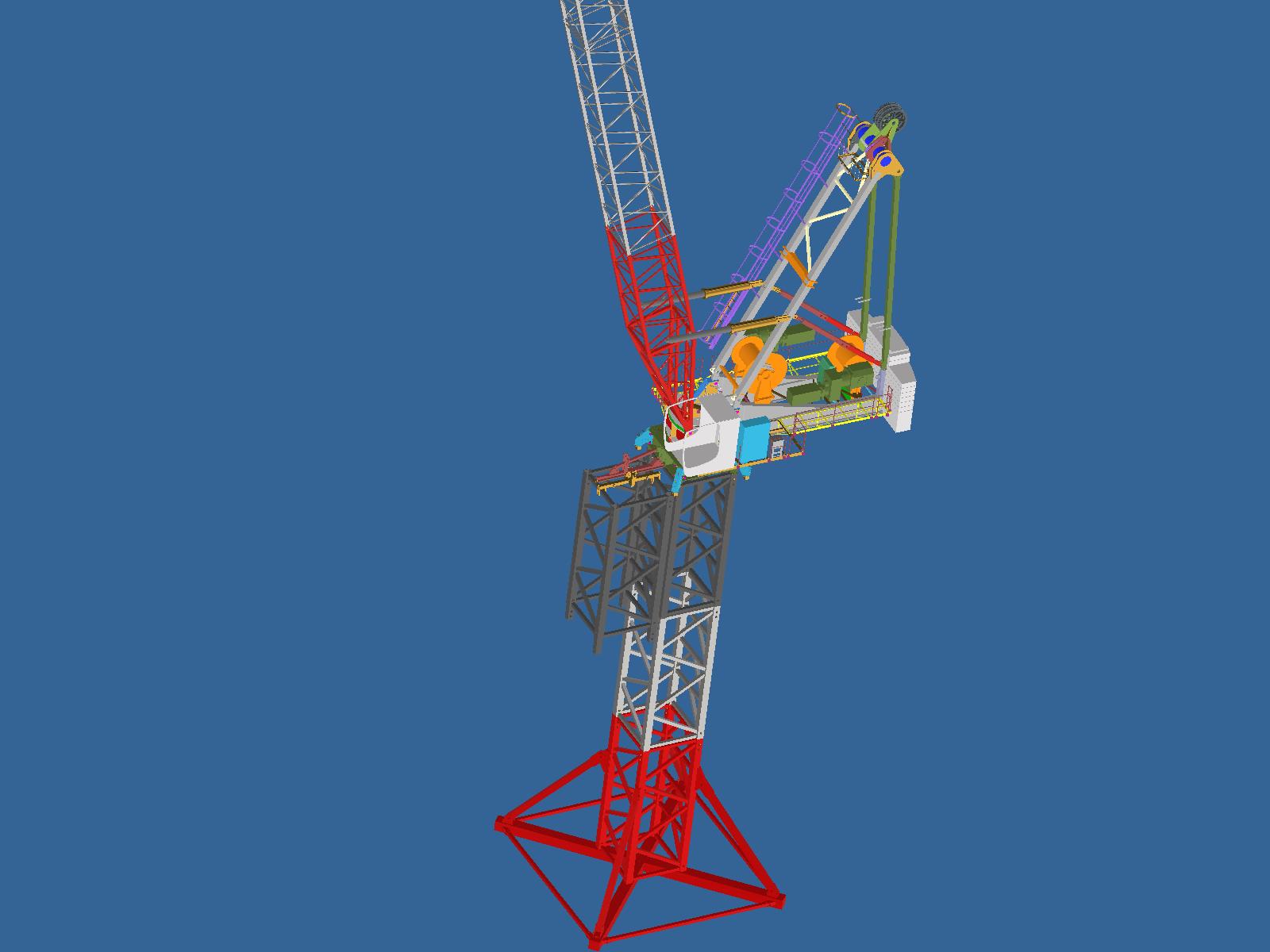

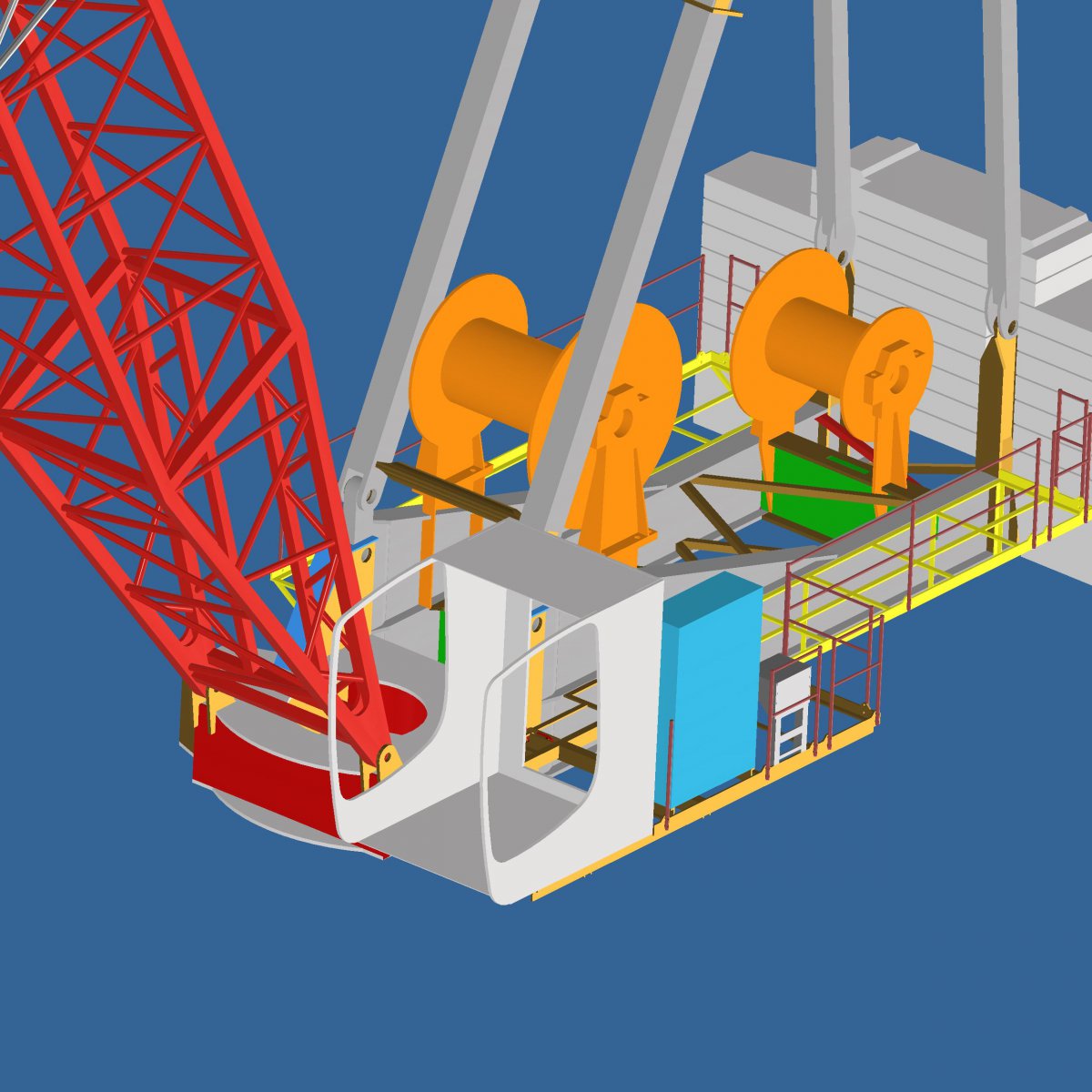

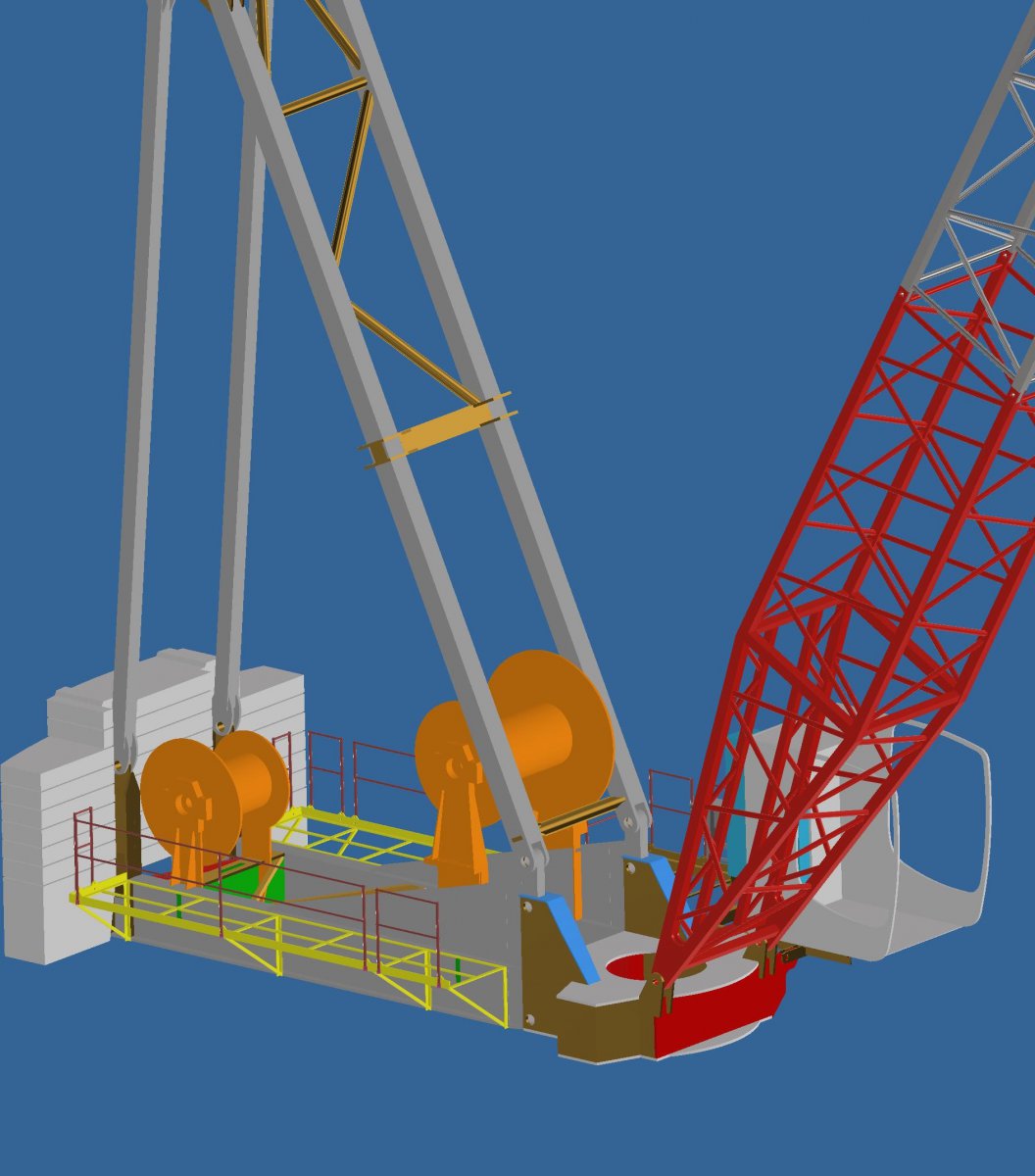

    En om jullie toch een beetje een kijkje te geven een foto van het tekenwerk tot nu toe. De abok ontbreekt nog aan dit plaatje omdat ik daar nog helemaal geen tekening van heb.


    Ik hou jullie vanzelf wel weer op de hoogte!

    Mvg. Mitchell

    Rakthi, trialrolf, modelbouwer en 3 anderen vinden dit leuk.
  6. Kraanbouwer

    Kraanbouwer

    Lid geworden:
    8 jun 2009
    Berichten:
    633
    Locatie:
    Rotterdam
    Hallo allemaal,

    Wat extra vrije dagen nuttig besteed aan vooral tekenen en ondertussen ook de 20 staanders onder de frees gegooid. Deze zijn nou klaar om gesoldeerd te worden tot giekdeel. De afstandhouders heb ik ook al op maat dus van het weekend vol aan de bak om de giekdelen in elkaar te krijgen.
    Ondertussen snel een foto van de staanders die ik even tijdelijk in de contragiek heb gegooid om ze bij elkaar te houden.


    Tot zover weer deze kleine update! Tot de volgende...

    Mvg Mitchell

    Catwoman, ozy, trialrolf en 6 anderen vinden dit leuk.
  7. Kraanbouwer

    Kraanbouwer

    Lid geworden:
    8 jun 2009
    Berichten:
    633
    Locatie:
    Rotterdam
    Hallo allemaal,

    Ondertussen weer aardig wat verder gewerkt aan de liebherr en het was wel weer is de moeite voor een update!

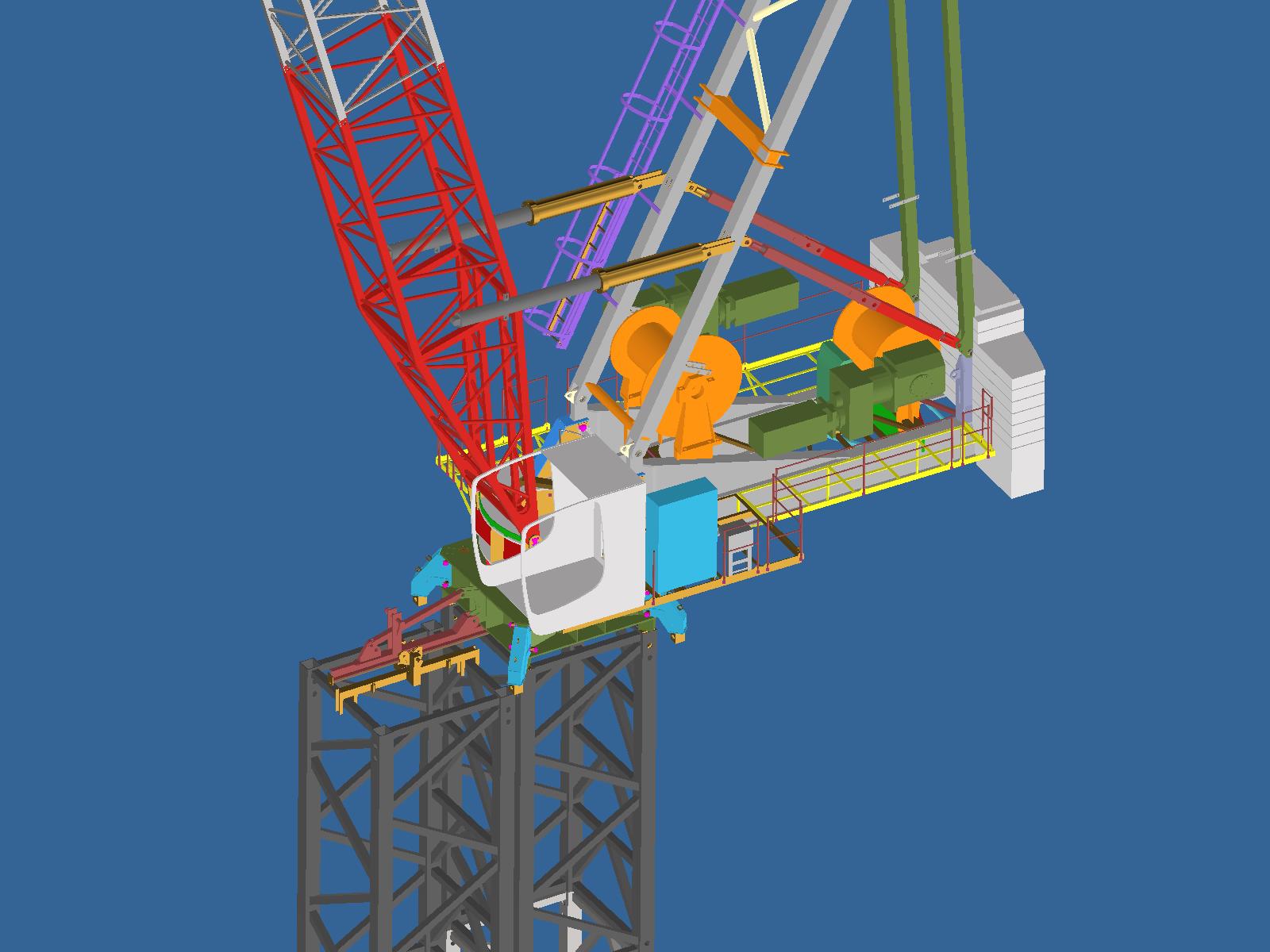

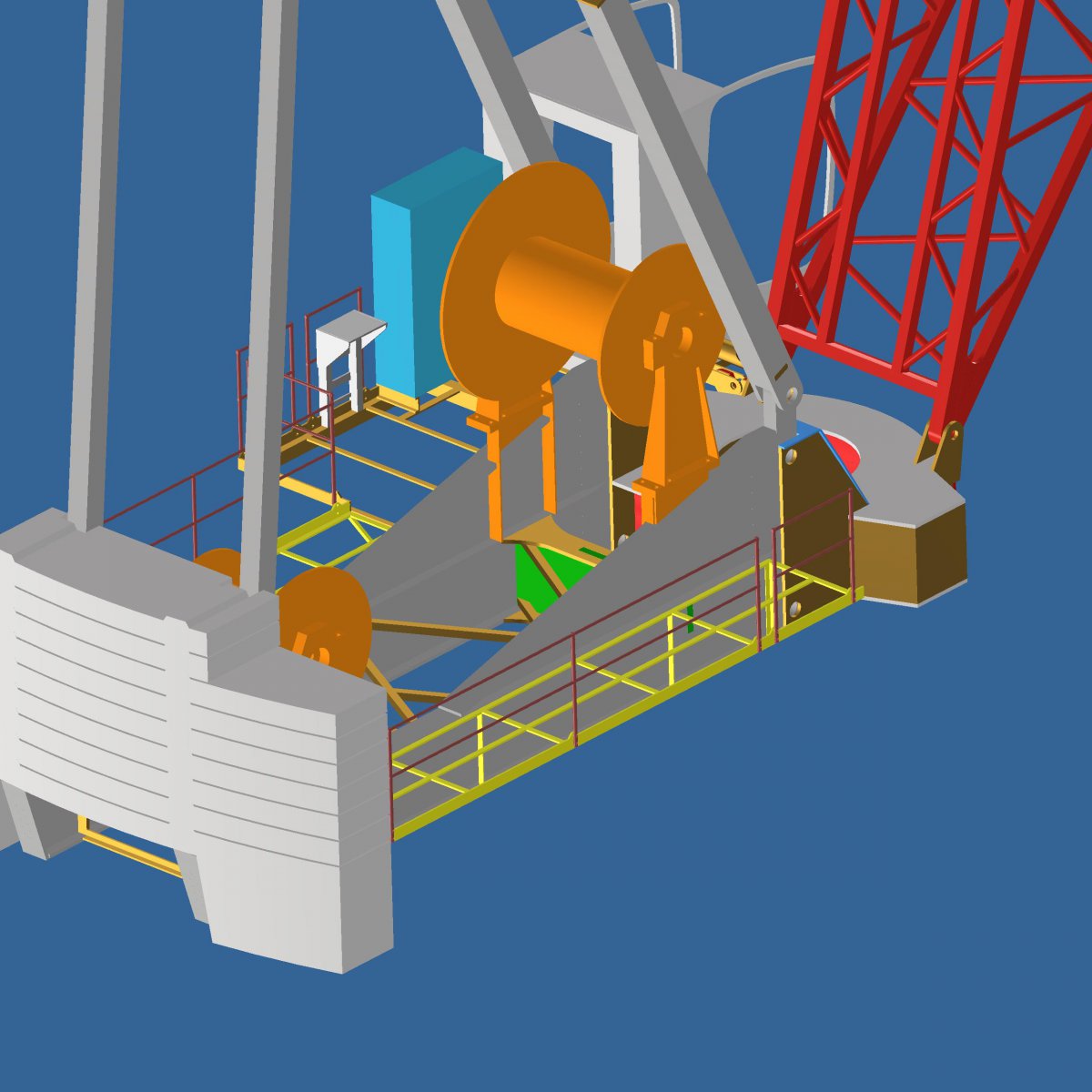

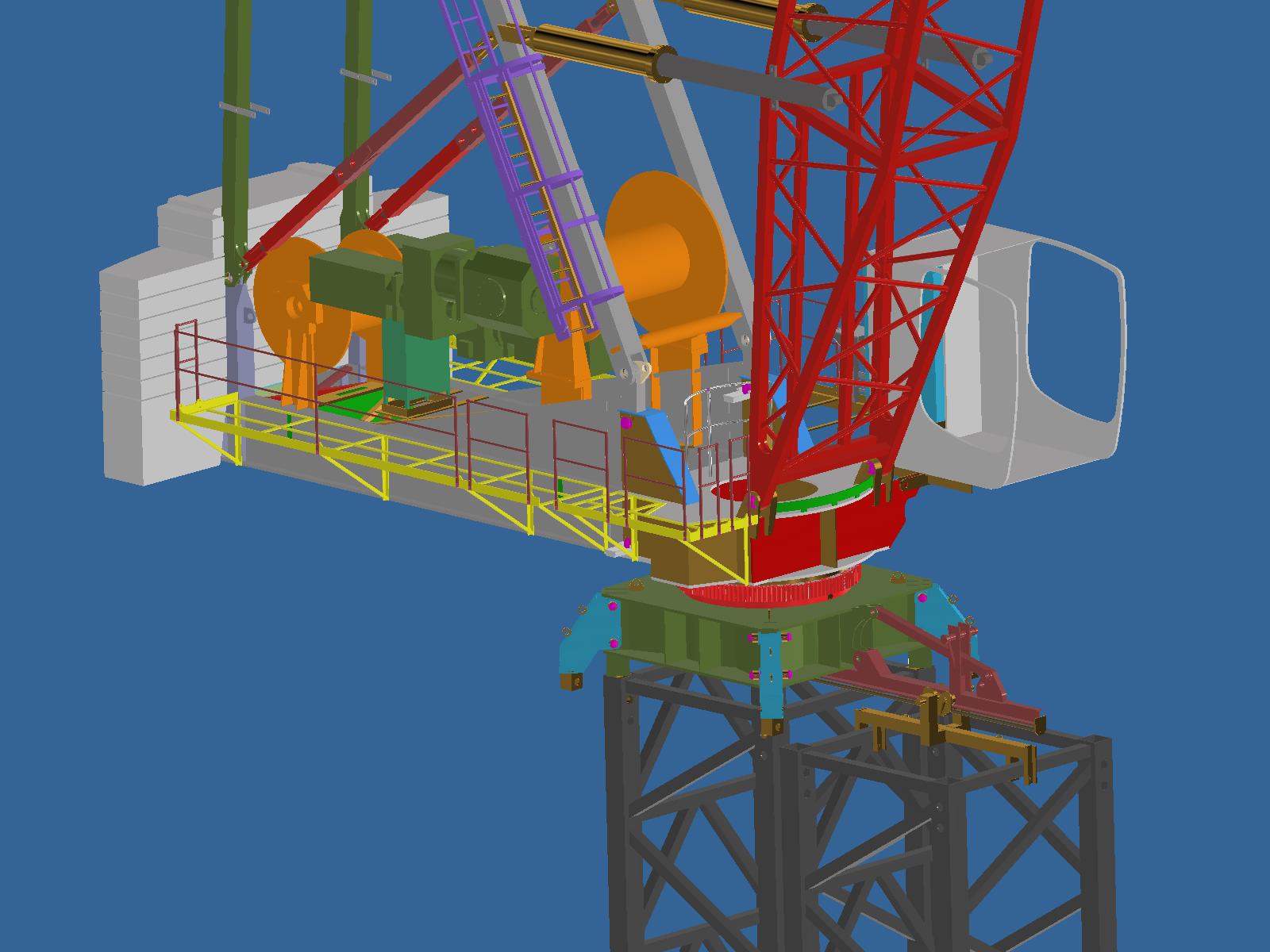

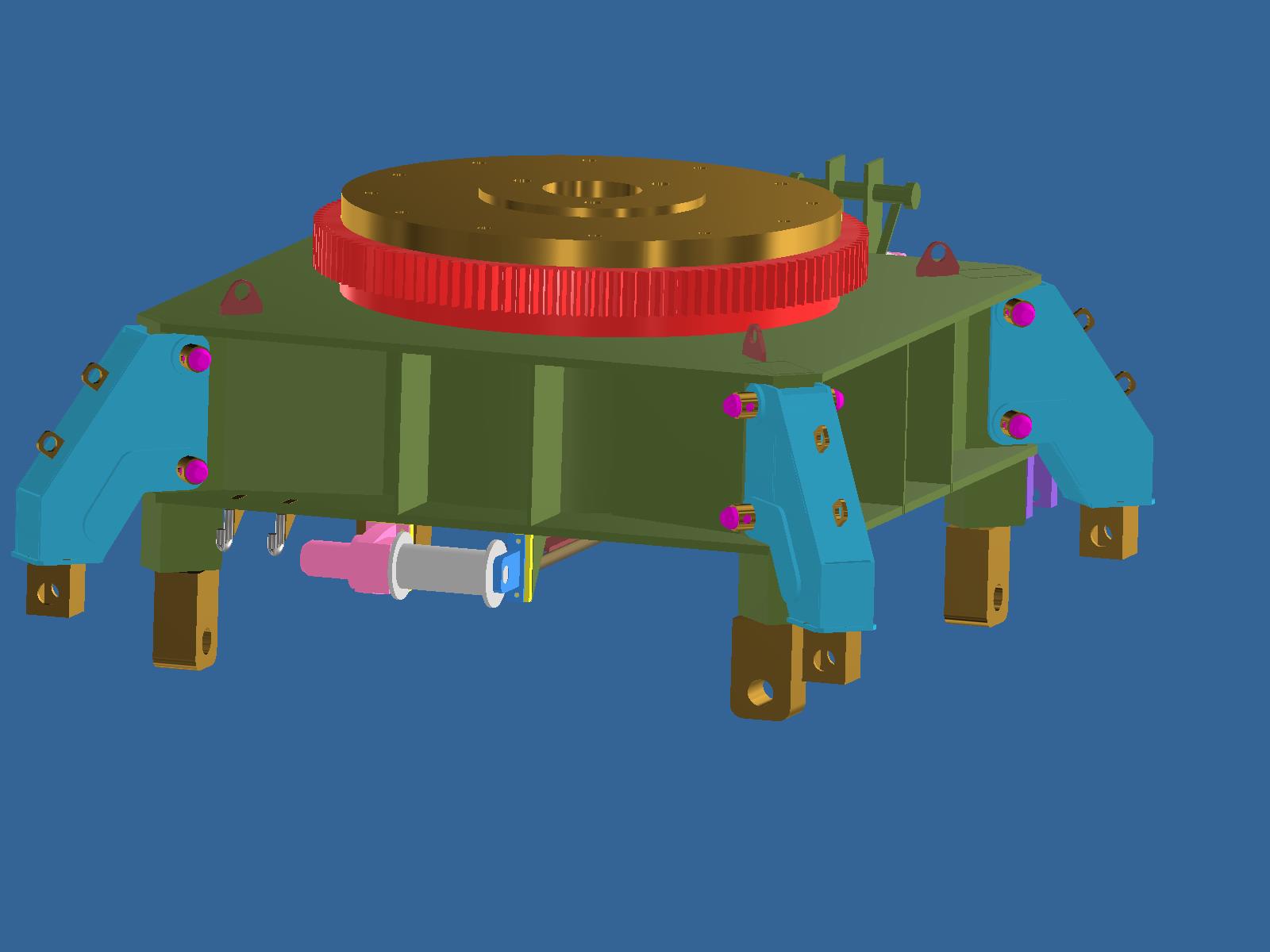

    Eerst een update van het tekenen. De ruwe schets schiet al aardig op. Helaas komen er puntjes aan het licht die aangepast moeten gaan worden. Maar verder is het grijze gedeelte om de hoofdgiek het klimrek. De uitdaging gaat toch zijn deze functioneel te krijgen.


    Verder naar de bouw van het giek, eerst worden de nokken in de staander gesoldeerd.


    Daarna 155 staafjes op maat maken waarvan ik er nu nog 40 moet voor de driehoeken voor het klim gedeelte.


    Daarna worden er 10 frames gesoldeerd die uiteindelijk 5 giekdelen gaan vormen.

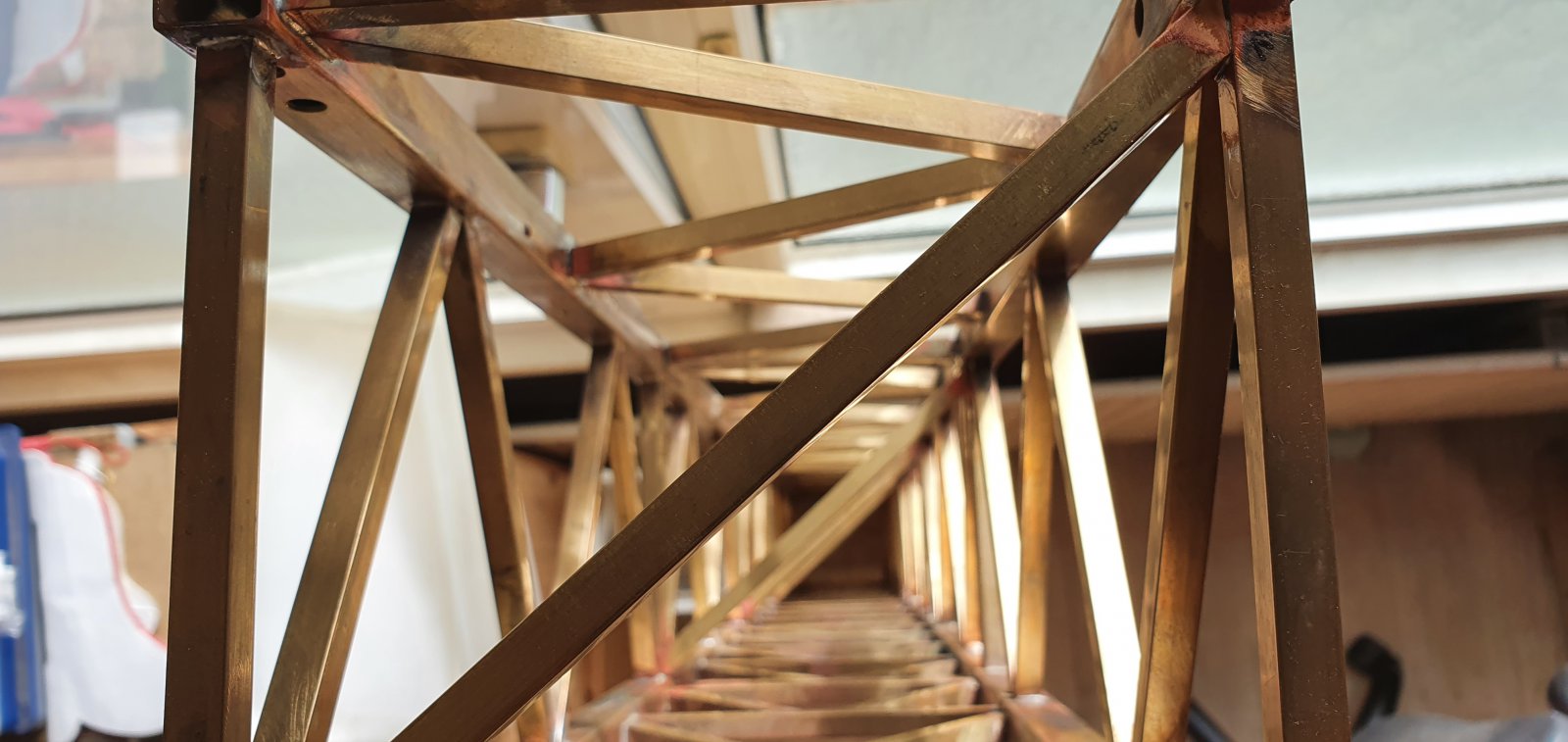

    En na wat uren vijlen, zagen en vloeken ziet het er dan zo uit. Hier moeten nog 4 driehoeken in voor de kracht van het klimmen te verdelen. Daarna de solderingen na lopen en dan gaan we naar de afwerking en details. Maar dat is weer voor de volgende update!

    Mvg Mitchell

    Marker, Ro-tje, Helicor en 5 anderen vinden dit leuk.
  8. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    8.154
    Locatie:
    Haren (Ems) Deutschland
    Hallo Mitchell,



    Dat is nog eens massa productie, wat een werk zeg en zo mooi strak werk.
    SMILEY APPLAUS.gif
    Dit is een grote postenkost !
    SMILEY MONEY.jpg
    Want ja, messing is niet echt goedkoop.
