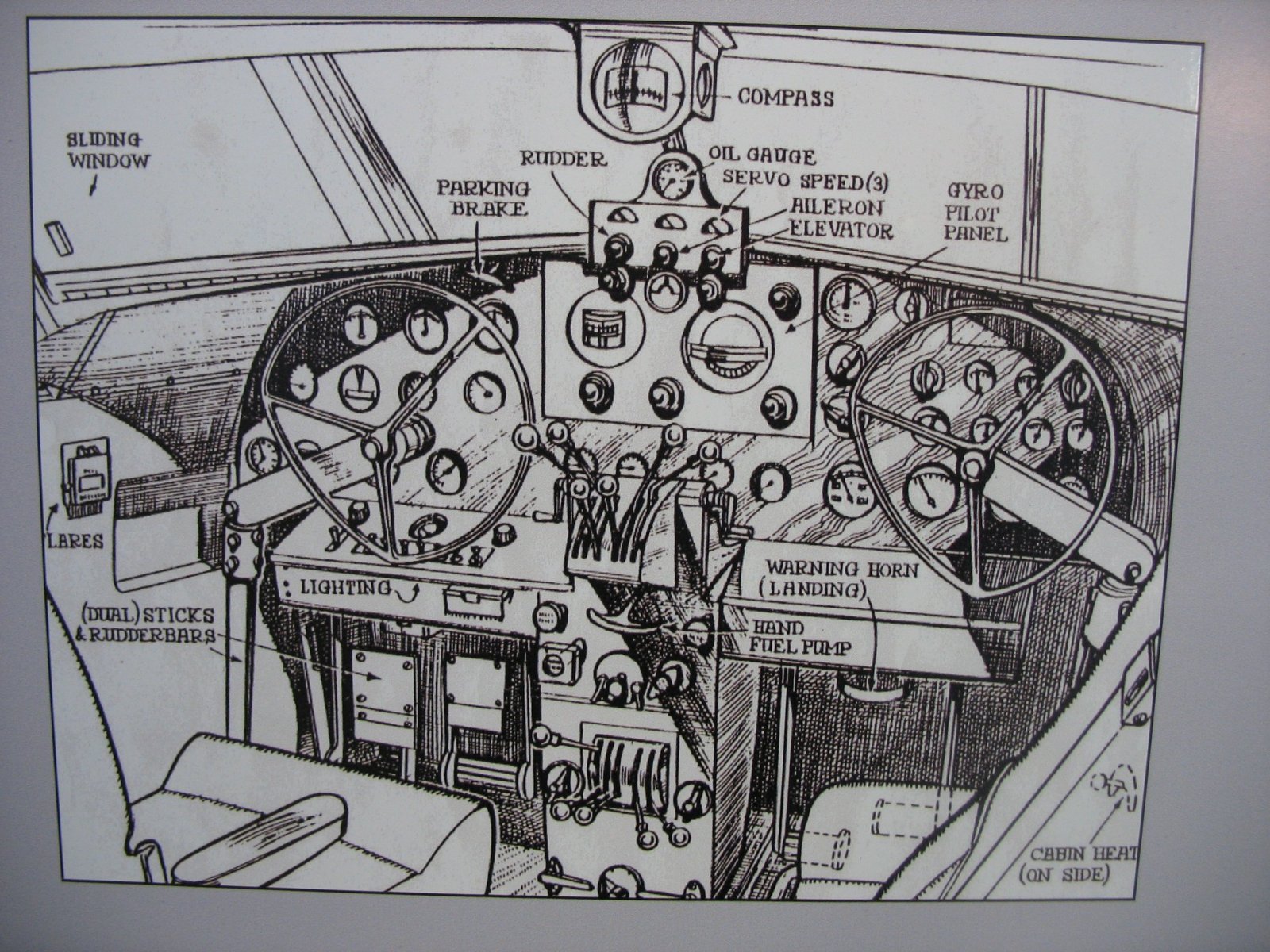

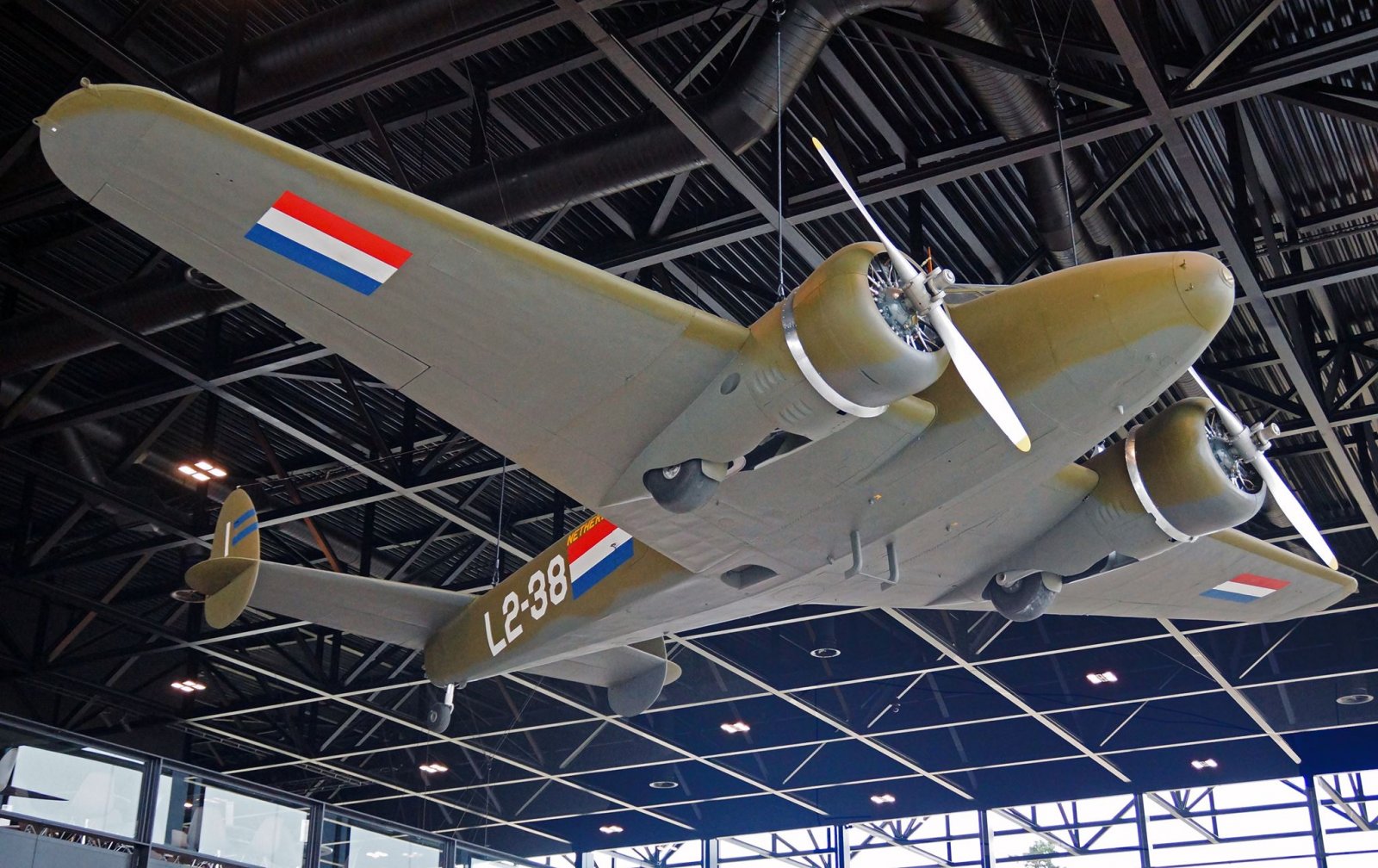

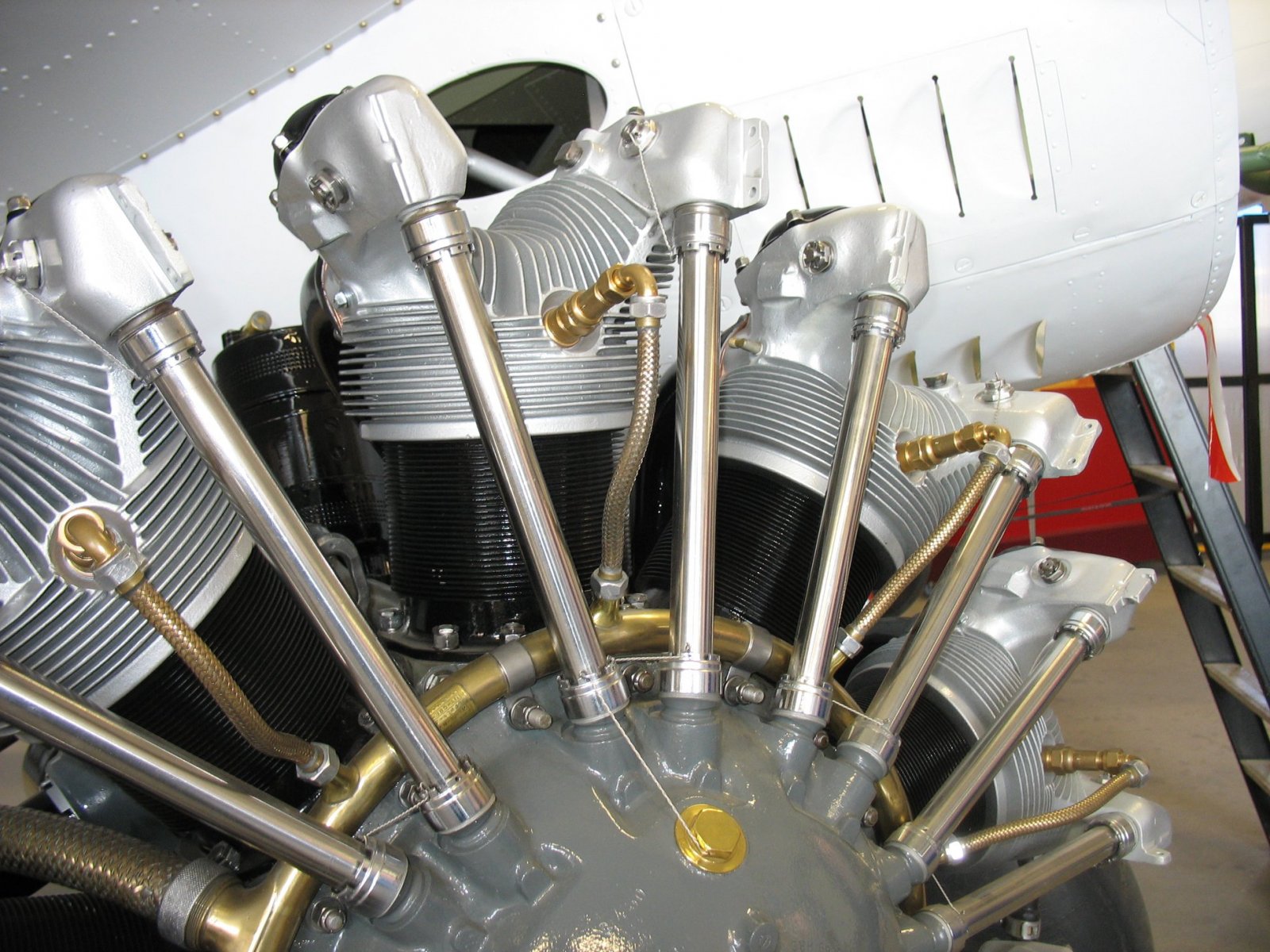

    Kijk eens vers van facebook 44490403_374033326470447_6240957372261466112_o.jpg 44511011_374033446470435_1599006506005561344_o.jpg 44519381_374033596470420_3779647593588457472_o.jpg 44532982_374033233137123_4045630442873815040_o.jpg 44533018_374033483137098_496046779700084736_o.jpg 44551266_374033263137120_5974233718426959872_o.jpg 44574594_374033346470445_5660262147276406784_o.jpg 44585995_374033539803759_2279968202077241344_o.jpg 44611124_374033586470421_1470248862554783744_o.jpg 44475057_374033523137094_801021773050019840_o.jpg

    aurectar, femmo en Frits37 vinden dit leuk.
  3. Ariel

    Ariel The First Aviators

    Lid geworden:
    8 dec 2009
    Berichten:
    2.739
    Locatie:
    Hoorn NH
    Hier ben ik weer!

    Han bedankt voor de prachtige foto’s!

    Even off topic, voordat het bouwen van de Lockheed verder gaat.
    Ik heb niet stilgezeten ziens mijn laatste post in dit draadje.
    Vier indoor vliegtuigjes zijn nu klaar voor dit seizoen. Drie transportkisten voor mijn zwevers gemaakt en nog vele andere klusjes geklaard.
    Nog even de ledverlichting ophangen en aansluiten en dan gaat het weer verder met de Lockheed!

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Johannes

  4. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.507
    Locatie:
    Oordegem
    Van die Eraser ga je tevreden zijn. Vliegt behoorlijk strak, helemaal mijn ding :)

  5. Ariel

    Ariel The First Aviators

    Lid geworden:
    8 dec 2009
    Berichten:
    2.739
    Locatie:
    Hoorn NH
    Het gaat eindelijk weer verder met de Lockheed.
    Ik ben inmiddels vergeten hoe belangrijke details van de constructie zijn gemaakt.
    Natuurlijk heb ik de eerste romphelft als voorbeeld, maar een aantal details zitten verborgen achter het hout.
    Gelukkig heb ik nog voldoende foto’s.

    De grenen gordingen zijn nu met de spanten verlijmt. Dat ging tot dusver sneller dan bij de eerste romphelft.

    [​IMG]
    [​IMG]
    [​IMG]
    Johannes

    TheNorb, Han, aurectar en 1 andere persoon vinden dit leuk.
  6. Mugen MRX-3

    Mugen MRX-3

    Lid geworden:
    21 jan 2004
    Berichten:
    362
    Locatie:
    st Willebrord
    Werkelijkwaar een genot om naar te kijken... echt netjes zeg :thumbsup:

    Ariel vindt dit leuk.
  7. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.611
    Locatie:
    groningen
    Volgens mij kun je er ook van de vloer eten . . .


    jan.

    Ariel vindt dit leuk.
  8. Ariel

    Ariel The First Aviators

    Lid geworden:
    8 dec 2009
    Berichten:
    2.739
    Locatie:
    Hoorn NH
    Alle grenen gordingen zijn nu vastgelijmd in de uitsparingen van de spanten.

    Balsahout latjes worden nu op deze grenen gordingen gelijmd.
    Aan de voorkant van de romp moeten de balsa latjes over de gordingen gebogen worden. Het balsahout is voldoende buigzaam om het over de rondingen te buigen.
    Maar ik wil de balsa latjes met zo min mogelijk spanningen op de gordingen lijmen.
    Dus, de latjes eerst in de gewenste vorm buigen. Bei de eerste romphelft heb ik de latjes in water laten weken en dan met de hete strijkbout gemodelleerd.

    Een andere methode is, de latjes nat op de gordingen aanbrengen en volledig laten drogen. Dat gaat ook prima.
    Op de foto zijn de latjes te zien nadat ze zijn opgedroogd. De juiste vorm zit er redelijk in.
    Restspanningen die nu nog in zitten laat ik voor wat het is.

    Zo, nu kunnen alle balsa latjes verlijmd worden.

    [​IMG]
    [​IMG]
    Johannes

    Laatst bewerkt: 9 nov 2018
  9. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.611
    Locatie:
    groningen
    :(


    Ik zit ook iedere keer weer te kijken naar dat 'best geoptimaliseerde composiet' . . .

    De term 'geoptimaliseerd composiet' komt in google eigenlijk alleen voor in relatie tot een Goodyear autoband, en wordt één keer genoemd als het over een staalconstructie gaat.

    Is 'best geoptimaliseerde' een soort van pleonasme?

    Zijn er ook minder goed geoptimaliseerde composieten?

    En maar weer on topic!


    jan.

    Ariel vindt dit leuk.
  10. Ariel

    Ariel The First Aviators

    Lid geworden:
    8 dec 2009
    Berichten:
    2.739
    Locatie:
    Hoorn NH
    Eigenlijk wil ik zeggen, dat constructiemateriaal hout nog steeds het best optimaliseerde vezelcomposietmateriaal van de Wereld is.
    Maar ik verwacht dat wetenschappers uiteindelijk in slagen het kunstje van de natuur na te maken.

    Johannes

  11. hoeby

    hoeby

    Lid geworden:
    20 jun 2010
    Berichten:
    719
    Ik heb toch anders leren tellen op school. :hammer:
    Bij mij was het 1-2-3-4-5-6
    Bij jouw staat op de spanten 1-2-3-4-5-4-6

    Het zijn weer mooie plaatjes van vakwerk waar we van mogen meegenieten.

    [​IMG]

  12. Ariel

    Ariel The First Aviators

    Lid geworden:
    8 dec 2009
    Berichten:
    2.739
    Locatie:
    Hoorn NH
    Haha, goed gezien. Ik was het spoor even bijster geraakt. :hammer:
    Spant 4A stond niet op de tekening, dus heb ik zelf maar deze extra spant gemaakt.
    Had eigenlijk 5A moeten zijn. :oops:

    [​IMG]
    Johannes

  13. Ariel

    Ariel The First Aviators

    Lid geworden:
    8 dec 2009
    Berichten:
    2.739
    Locatie:
    Hoorn NH
    De tweede romphelft is nu bijna klaar voor het beplanken.
    Bouwfoto’s van de tweede romphelft heb ik niet gemaakt, geïnteresseerde kunnen uiteraard in dit draadje terugkijken en zullen genoeg foto’s vinden van de rompbouw.
    Voordat ik kan beginnen met het beplanken van de romp, moet het geraamte eerst netjes geschuurd worden.

    Ik kon het niet laten om alvast de twee romphelften aan elkaar te zetten, puur om naar te kijken.
    Zo kan ik alvast wennen aan de afmeting van de romp.

    Tussen het bouwen door, ben ik de vele foto’s van de Lockheed 12 uit het Militaire Luchtvaart Museum aan het bestuderen.
    Hoe langer ik ernaar kijk, des te meer details ontdek ik. Hm, fantastisch maar hoever moet je in detail gaan?
    Dat wordt keuzes maken, wat wel en wat niet.
    [​IMG]
    [​IMG]
    [​IMG]
    Johannes

  14. Ariel

    Ariel The First Aviators

    Lid geworden:
    8 dec 2009
    Berichten:
    2.739
    Locatie:
    Hoorn NH
    De Lockheed krijgt achter de vleugel een vrachtluik aan de stuurboord zijde.
    Daarvoor moeten drie gordingen gedeeltelijk verwijdert worden.
    Na het meten aan de verschillende foto’s en wat rekenen, heb ik zo goed mogelijk de positie en afmetingen van het luik bepaald.

    Het luik komt dus aan de vlakke kant van de romp, dat maakt het zagen een stuk makkelijker. Mijn favoriete zaaghulp is een stuk haaks staal met magneet.
    Deze zaaghulp met twee klemmetjes vastgezet en zagen maar.

    [​IMG]
    [​IMG]
    [​IMG]


    Zo, nu kan het kozijn gemaakt worden.
    Ik ben tol op versterkingsdriehoekjes en plaats ze overal waarvan ik denk dat het zinvol is. In de binnenhoeken komen vulstukken met een radius van 20 mm.
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Johannes



    serge pot, jan brilman en E.hof vinden dit leuk.
  15. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.611
    Locatie:
    groningen
    Heel goed.

    En dan een goede stoel erbij, eventueel iets te drinken, en dan kan het genieten beginnen . . . :thumbsup:


    jan.

    Ariel vindt dit leuk.
  16. MIP

    MIP

    Lid geworden:
    6 jun 2006
    Berichten:
    241
    Locatie:
    Werkendam
    ‘t Is ook overal hetzelfde, je kan er niet lang genoeg naar kijken

    Ariel vindt dit leuk.
  17. Ariel

    Ariel The First Aviators

    Lid geworden:
    8 dec 2009
    Berichten:
    2.739
    Locatie:
    Hoorn NH
    Het beplanken van de romp is tijdrovend werk. De drie millimeter dikke balsa plankjes wil ik netjes op het geraamte krijgen met zo min mogelijk spanningen.
    Elk strookje balsa wat een kromming krijgt wordt eerst zo goed mogelijk pas gemaakt en daarna in water gelegd en één nacht laten weken.

    Het aftekenen van de balsa plankjes gaat relatief eenvoudig met behulp van transparant papier.
    [​IMG]
    [​IMG]
    Zorgvuldig de overgangspunten op het papier zetten. Het aantal punten is natuurlijk afhankelijk van het contour.
    Met een liniaal en potlood de overgangspunten verbinden. Dat is ontspannend werk en er komen dan herinneringen van schooltijd bovendrijven. :)
    [​IMG]
    [​IMG]
    [​IMG]
    Deze keer gebruik ik nog een lijmstift om het papier op het balsa te plakken. Op zich gaat dat prima, maar tevreden ben ik niet.
    Het transparante papier is namelijk zeer vochtgevoelig en de lijmstift smurrie bevat veel vocht.
    Dus eerst lijm op het papier is geen goed idee, dan maar eerst op het balsahout en het papier daarna snel goed vast wrijven.
    Uiteraard gaat het balsahout reageren op de lijm, maar dat is geen probleem.
    [​IMG]

    Op de lintzaag precies langs het potlood lijntje zagen. Nog wat oneffenheden wegschuren en is dan klaar voor het waterbad en morgen het vervolg.
    [​IMG]
    [​IMG]
    [​IMG]
    Johannes


    strutter vindt dit leuk.
  18. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.611
    Locatie:
    groningen
    Dat doe je heel netjes. :thumbsup:

    Zal een hoop tijd kosten, maar het resultaat is er naar.

    Gaat er wel eens een plankje mis, dat je die overnieuw begint?


    jan.

  19. Ariel

    Ariel The First Aviators

    Lid geworden:
    8 dec 2009
    Berichten:
    2.739
    Locatie:
    Hoorn NH
    Tot nu toe gaat het goed, geen misser.
    Maar dat kan bijna niet fout gaan, het is een kwestie van niet te snel willen.

    Johannes

  20. Énke Blériot

    Énke Blériot Vriend van modelbouwforum.nl The First Aviators

    Lid geworden:
    29 jul 2014
    Berichten:
    1.820
    Locatie:
    Zwolle
    Heb je wel eens geprobeerd je sjabloon op het balsa te plakken met contact spuitlijm? Normaal doe je beide delen maar in dit geval de lijm alleen op het papier spuiten. Werkt bij mij...net genoeg hechting om een patroon over te brengen en nadien kun je het papier er zo weer gemakkelijk afhalen zonder dat er residuen op het werkstuk achterblijven. Even zoeken naar de droogtijd...korter dan dat normaal gebruikelijk is bij lijm op beide delen.
    De goedkoopste (van de Action) werkt het beste.

    Laatst bewerkt: 5 dec 2018
