    Een veiligheidsventiel met een dop eroverheen....hmmmmmm......maar misschien blaast 'ie 'm er meteen af :)
    Anders een paar sleuven frezen achter de o-ring langs (of aan de binnenkant van de uitsparing in de dom), dan kan de stoom tenminste ontsnappen als de dom iets gelicht is.

    Groet,
    Max.

    Potter vindt dit leuk.
  2. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Ja,
    Dat had je inderdaad al geschreven.
    Sorry.

    Dan moet je de dome nog uitboren.
    O-ringetje in de vaseline.

    Mooi
    Willum

    Potter vindt dit leuk.
  3. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Komt aan de bovenzijde een gat in zodat als hij afblaast de ruimte heeft.
    Hoort uiteraard niet maar voor de veiligheid.
    Ik zat eraan te denken om er twee te maken, één voor als hij moet rijden (komt waarschijnlijk weinig voor) en één voor in de vitrine.
    Kump goed...
    Groet, Ruud.

    Laatst bewerkt: 4 jun 2022
    JeroenDorr en Potter vinden dit leuk.
  4. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg

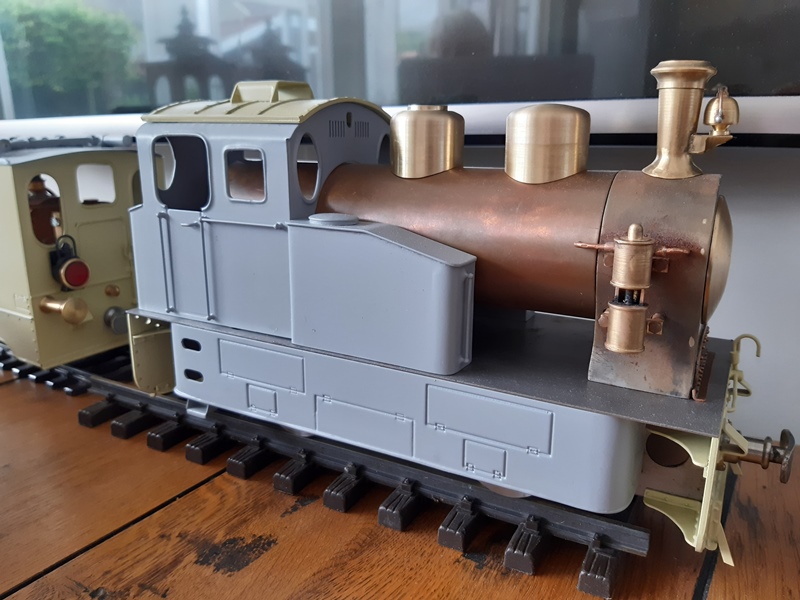

    Omdat het gisteren zo lekker ging, vandaag ook maar even de zanddome gemaakt.
    20220605_115102 small.jpg
    Wat een verslavend leuke hobby hebben we toch.
    Fijn weekend en de groetjes,

    Ruud.

    Jan Walpot, ozy, Gea en 4 anderen vinden dit leuk.
  5. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg

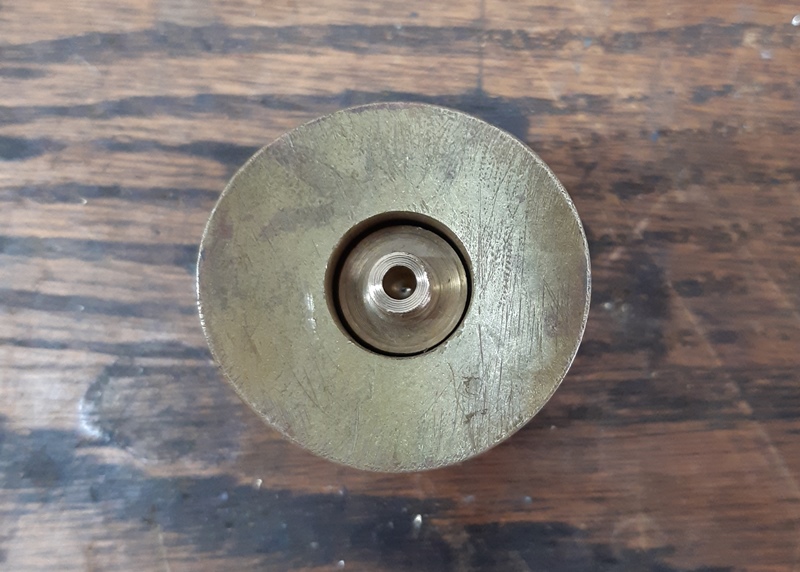

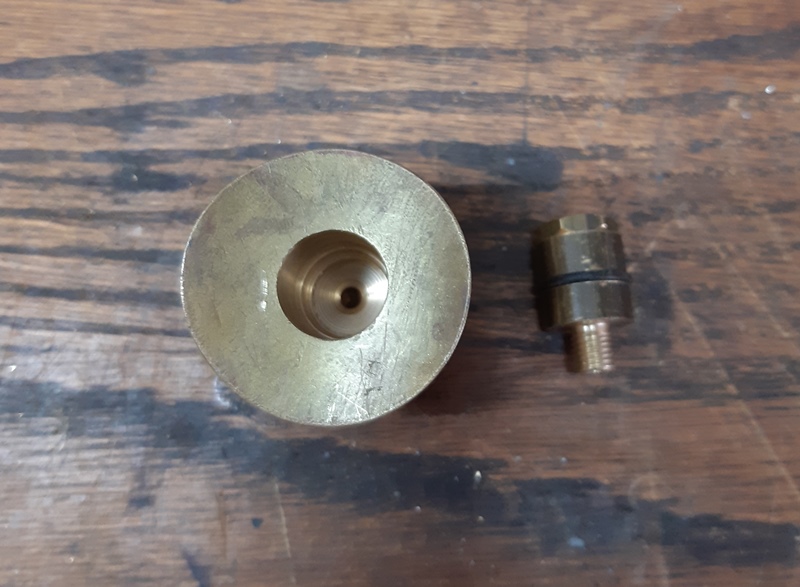

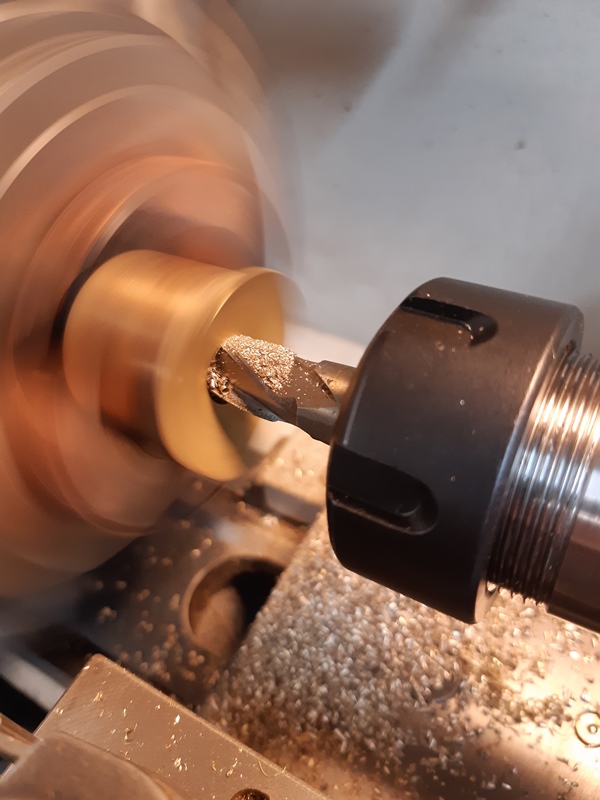

    Vandaag stoomdome passend gemaakt op het veiligheidsventiel.
    20220610_123443 small.jpg
    20220610_125233 small.jpg
    20220610_125249 small.jpg
    Nu de zanddome nog.
    Fijn weekend en de groetjes,

    Ruud.

    Jan Walpot, norwin, ozy en 4 anderen vinden dit leuk.
  6. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg

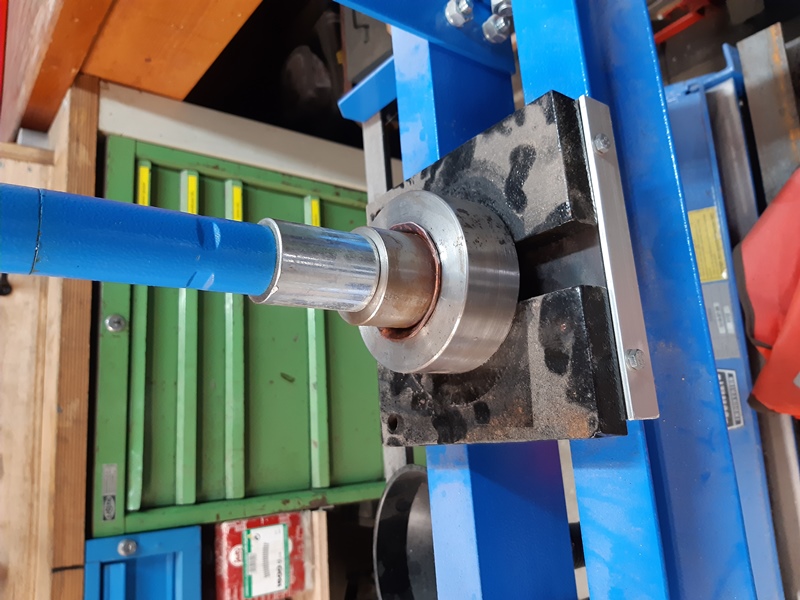

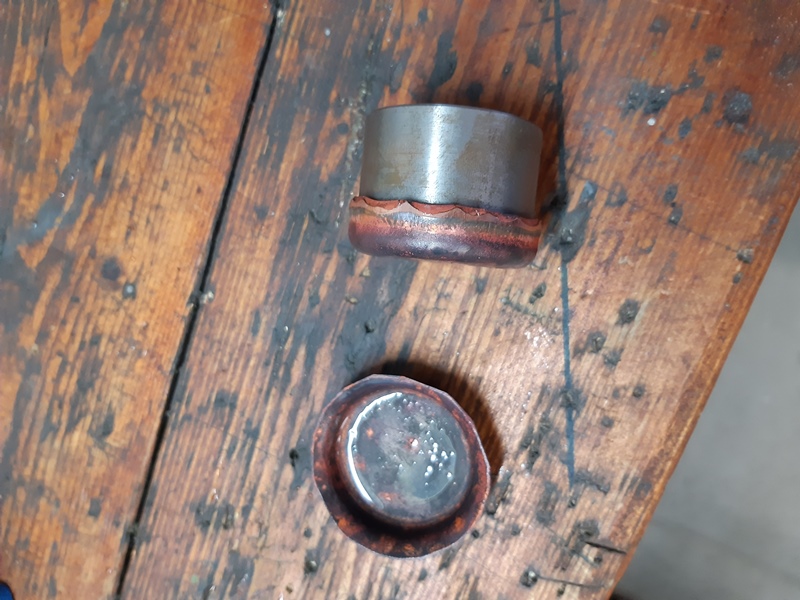

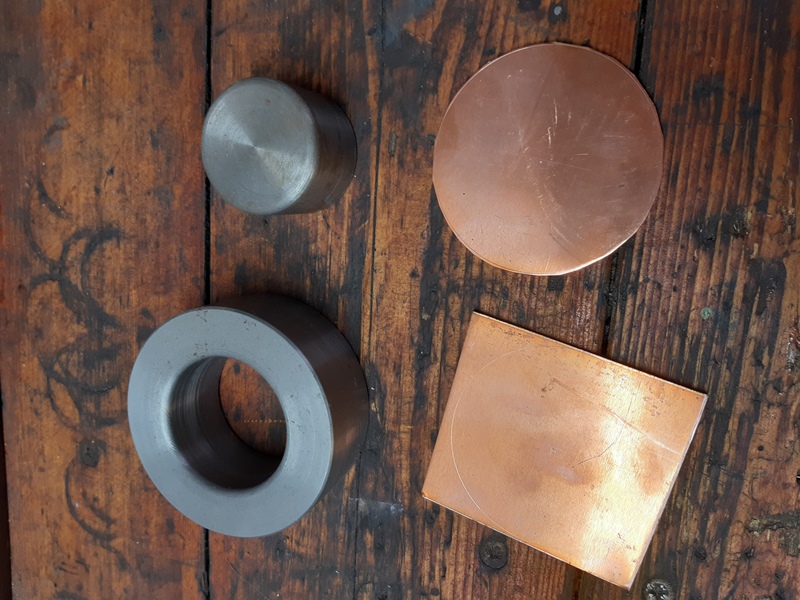

    Ketel fronten maken voor de Maffei.
    De mal had ik al enige maanden geleden gemaakt.
    Vanmorgen de 2mm koperen plaat opmaat geknipt en warm stoken die handel.
    Het was voor mij de eerste keer dat ik de fronten op deze manier gemaakt heb.
    De 4 tons pers kwam weer goed uit voor dit klusje, ik heb in het verleden met een soortgelijk klusje al eens de bek van mijn bankschroef afgebroken.
    20220909_111122 small.jpg 20220909_114553 small.jpg
    20220909_114807 small.jpg 20220909_115623 small.jpg

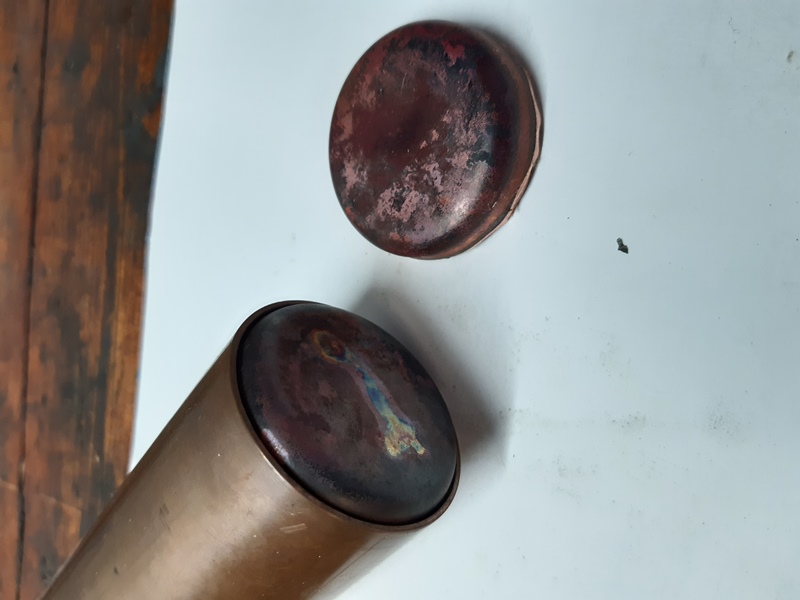

    Ben goed tevreden met het resultaat.
    De fronten klemmen in de buis maar zitten niet te strak.
    Binnenkort ga ik de verdere bewerkingen aan de fronten maken zoals de gaten voor de vlampijp.
    Fijn weekend en de groetjes,

    Ruud.

    ozy, Jan Walpot, Zeiler en 4 anderen vinden dit leuk.
  7. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Fijn dat je tevreden bent.
    Ziet er goed uit.
    En die kraag draai je er vanaf?

    Veel modelbouwplezier,
    Willum

    Potter en R Groen vinden dit leuk.
  8. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    De rondellen die ik gezaagd had op de draaibank zijn voor de fronten.
    Moet even kijken of ik nog een set passende persstempels heb,
    anders maak ik nog een setje 54 mm.

    Als ik de rondellen heb verwerkt tot fronten laat ik het font op de stempel zitten.
    Dit geheel gaat in de draaibank met een klemmende tegencenter
    en de restrand wordt er dan netjes en strak afgedraaid.

    Zeiler, Potter en R Groen vinden dit leuk.
  9. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.543
    Locatie:
    HELLEVOETSLUIS
    Ben goed tevreden met het resultaat.

    Dat is begrijpelijk, prachtig resultaat.
    Goed gereedschap geeft altijd veel plezier.
    Succes met je project. Henk.

    Potter en R Groen vinden dit leuk.
  10. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Onder het genot van "zachtjes tikt de regen op het garage dak", lekker aan het hobbyen gegaan.

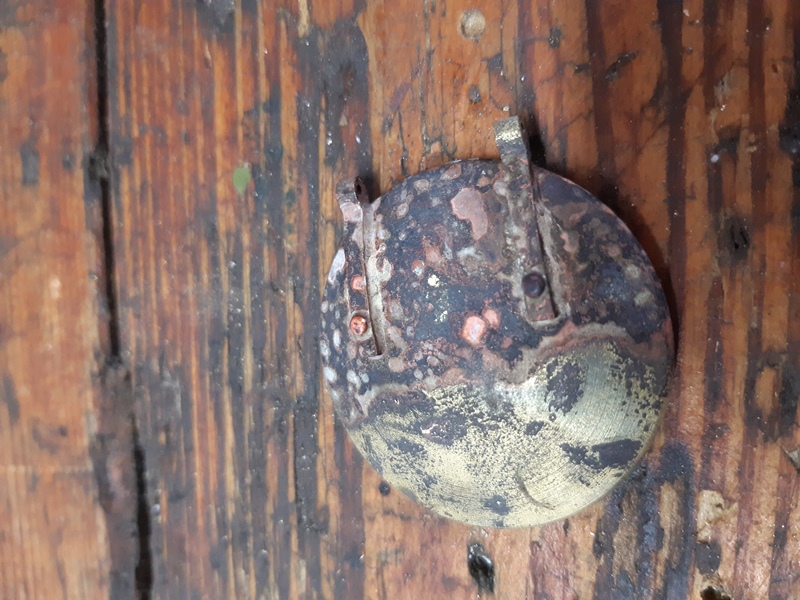

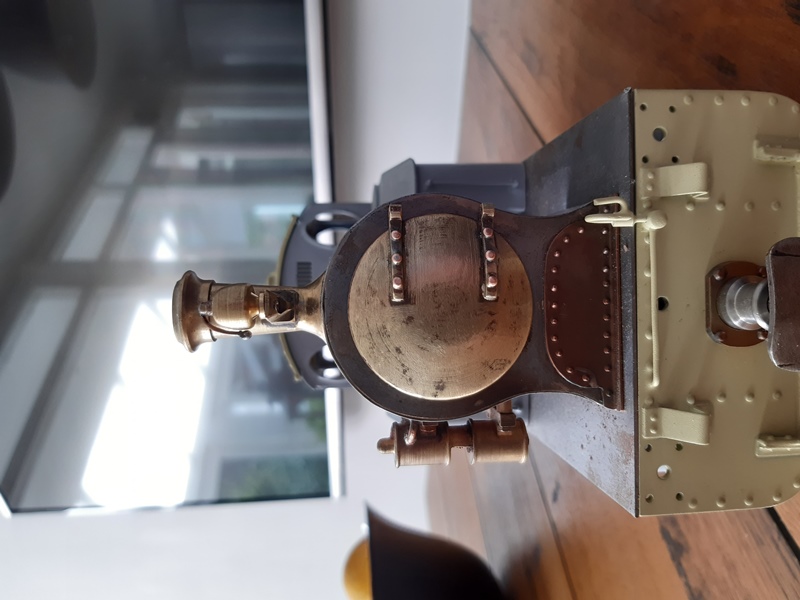

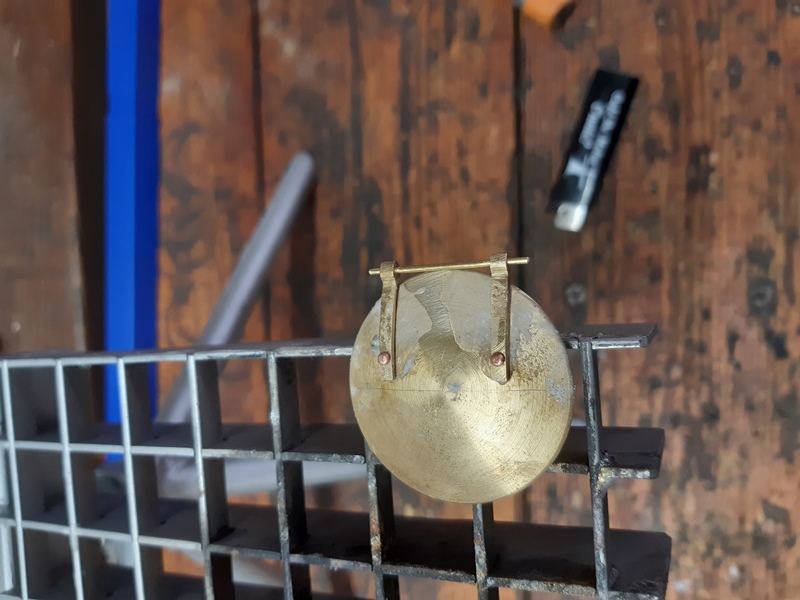

    Vandaag de scharniertjes op de deur van de rookkast gemaakt.
    Uit een stukje messing de scharniertjes gemaakt, met 1 klinknagel op de positie gemaakt.
    En vervolgens met zilversoldeer vast gesoldeerd, daarna de andere klinknagels geboord en gemonteerd.
    20220910_110912 small.jpg 20220910_111613 small.jpg
    20220910_120745 small.jpg
    Nu nadenken over de scharnierstukken op de rookkast.
    Fijn weekend en de groetjes,

    Ruud.

    ozy, Zeiler, norwin en 3 anderen vinden dit leuk.
  11. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Vandaag even verder gehobbyd met de ketel fronten.
    De gaten gemaakt voor de vlampijp.
    De vorige keer bij de Backer & Rueb ging dat niet lekker met het slagmes (ging happen).
    Dus nu wat anders geprobeerd.
    Ik had nog een set tapse handruimers liggen, dus die maar eens voor de dag gehaald.

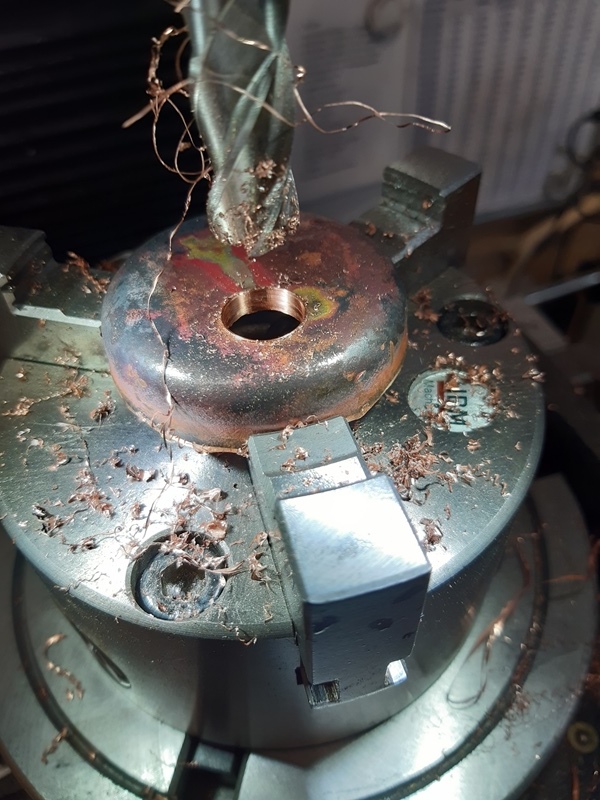

    Eerst een gat geboord met vingerfrees 12mm.
    20220918_103906 small.jpg

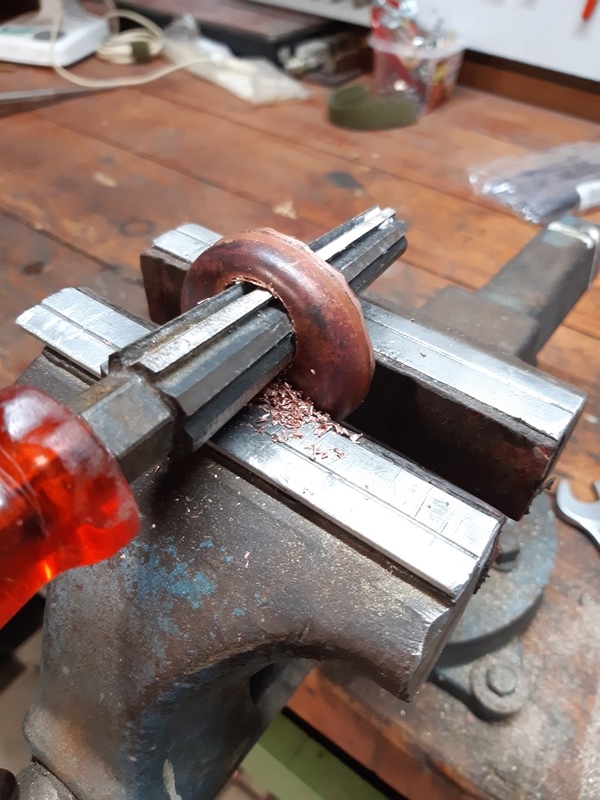

    Vervolgens in de bankschroef en met de ruimer erdoor.
    20220918_104102 small - kopie.jpg 20220918_102922 small.jpg

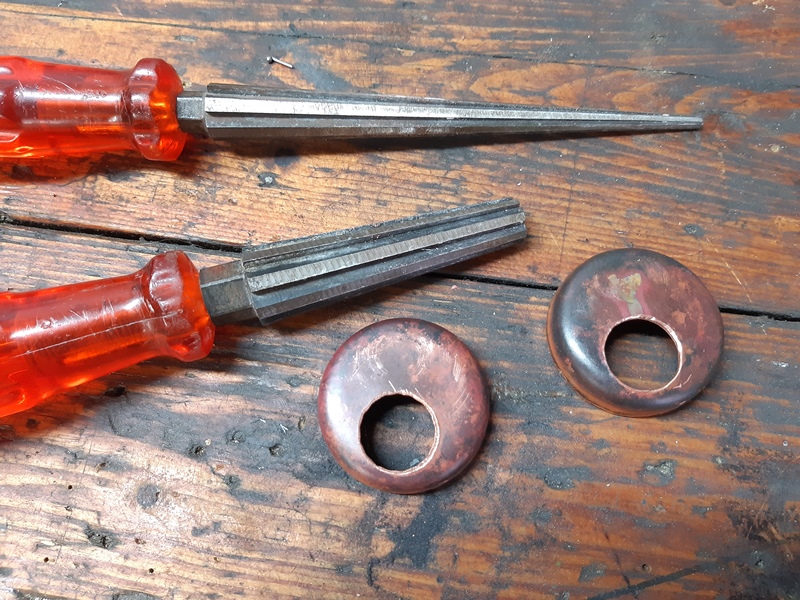

    Dit ging prima.
    20220918_105019 small.jpg
    En weer een stapje verder.
    Fijn weekend en de groetjes,

    Ruud.

    ozy, Jan Walpot en Potter vinden dit leuk.
  12. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Ketelfront

    Je maakt er wel echt ambachtelijk werk van.

    Een stappenboor heb je niet geprobeerd?
    In kleine stapjes van een millimeter steeds groter boren.
    Maar,
    hier kun je mooi mee verder.
    Schoonmaken en solderen?

    Mooie handruimers,
    Zwitsers merk "PB"?
    Ben daar zuinig op.

    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  13. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg

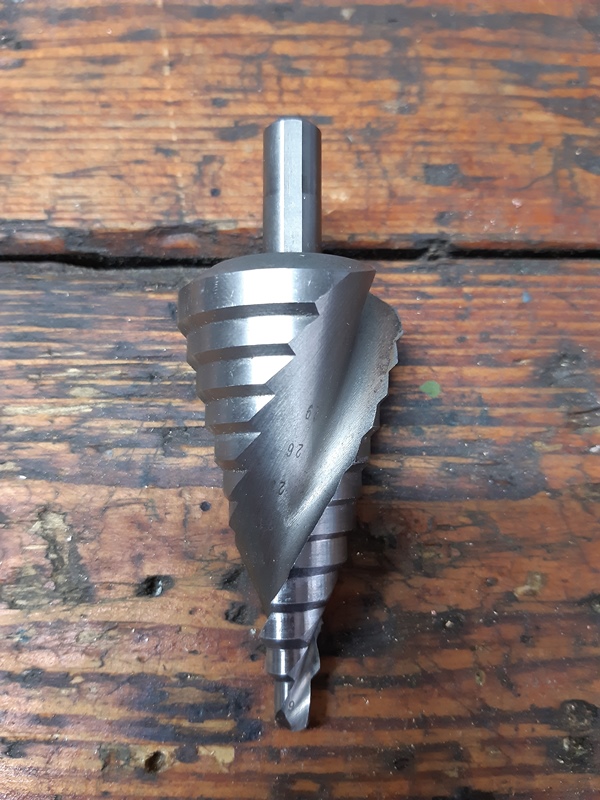

    Stappen boor heb ik ook wel en toevallig zit daar ook de goede maat tussen.
    Maar ik ben een beetje bang dat hij gaat happen in dat koper.
    20220918_113246 small.jpg
    Maar misschien de volgende keer eens proberen.

    Groet, Ruud.

    Jan Walpot en Potter vinden dit leuk.
  14. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Ketelfront

    Onvermurwbaar/onwrikbaar in en opspannen van het werkstuk.
    In een (super) stabiele toestand verspanen.

    Als je stappenboor net niet de juiste maat heeft,
    kun je hem niet gebruiken,
    of tot bijna aan de eindmaat.
    En dan verder met een ruimer of wat je ter beschikking hebt.

    Veel modelbouwplezier,
    Willum

    Laatst bewerkt: 18 sep 2022
    Jan Walpot, Potter en R Groen vinden dit leuk.
  15. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    774
    Op de opspanplaat bevestigen en uitdraaien is de snelste en nauwkeurigste methode .
    Dirk

    Jan Walpot, Potter en willum vinden dit leuk.
  16. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Op de opspanplaat bevestigen en uitdraaien
    is de snelste en nauwkeurigste methode.

    Heb je toevallig een foto Dirk?

    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  17. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    774

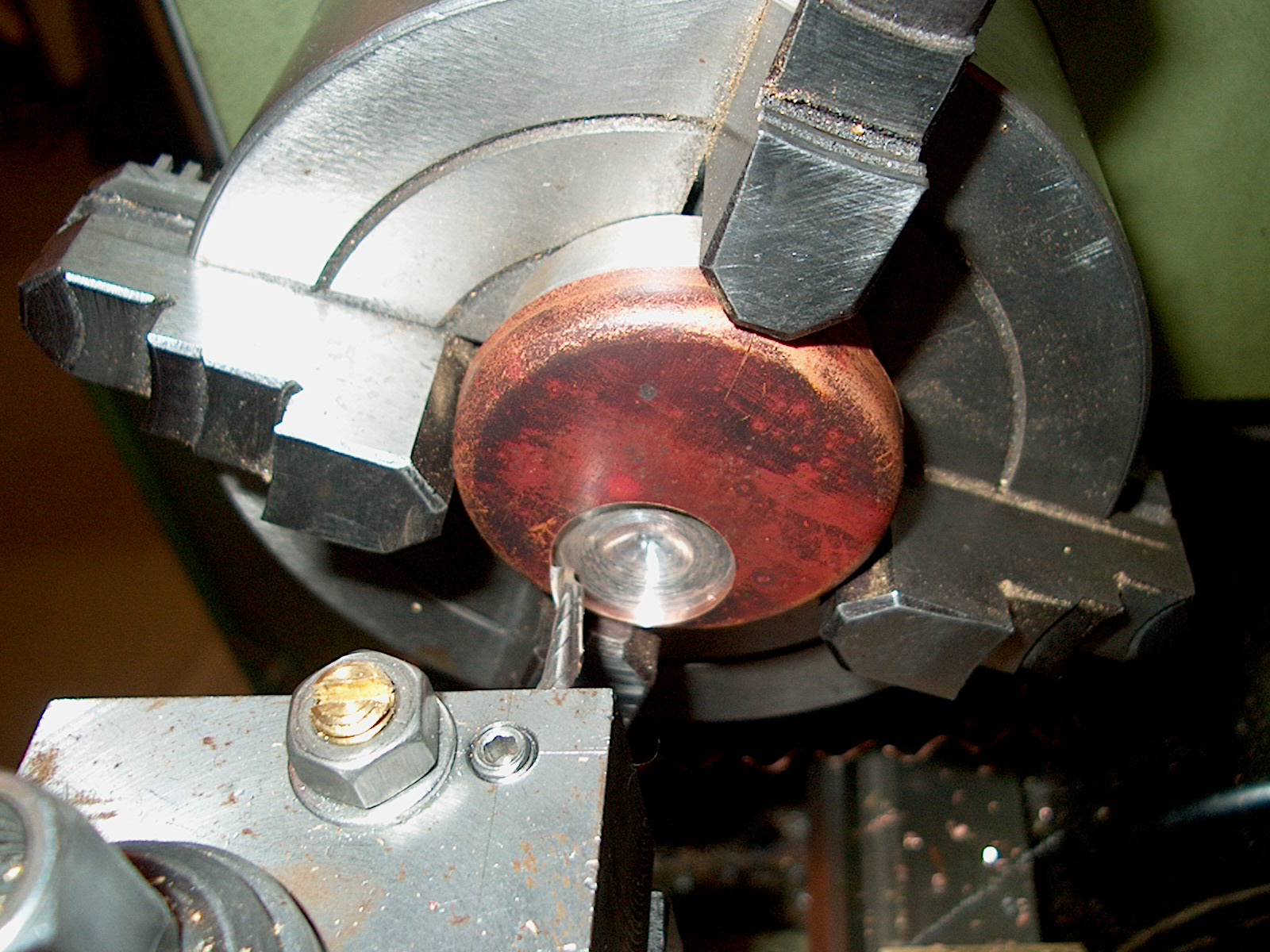

    Geen foto van op de opspanplaat , maar wel in de vierklauw. Als de vierklauw groot genoeg is gaat het hier ook prima mee.
    Hier zit er hier een aluminium schijf in om de plaat niet te vervormen bij het vast draaien. Die schijf diende trouwens ook om de deksels te vormen met een kunststof hamer. ( dus niet geperst)
    Met de binnenbeitel draai ik een stukje mee in die schijf om diep genoeg uit te kunnen uitdraaien.
    Voor een bevestiging op de opspanplaat is dat aluminium stuk niet nodig.
    Het klemmen gebeurt dan met " kikkerplaatjes" en het stuk is ook omgekeerd . Met de vlakke kant naar de plaat dus.
    Wel opletten dat het gat in de spanplaat groot genoeg is , ander een paar onderleggers er mee onder klemmen .
    Het kan ook met de ketelplaat zoals op de foto , maar dan moet eerst de rand zuiver gedraaid worden , en ik heb gezien dat Ruud dat niet gedaan heeft ( hoeft ook niet )
    In dat geval zijn onderleggers natuurlijk niet nodig.
    Duidelijk? Anders maak ik wel een foto met een ketelfront op een opspanplaat geklemd.
    Dirk


    Potter, ozy, willum en 2 anderen vinden dit leuk.
  18. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Hallo Dirk,

    Mij geheel duidelijk.
    Mijn pers mal is te dik om op deze manier in te klemmen.
    Gewoon net als jij een aluminium mal maken die met ketelfront erop in de vierklauw past.
    Prima uitleg Dirk, bedankt.

    Groet, Ruud.

    Potter en willum vinden dit leuk.
  19. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Dank je Dirk.

    Met een eensnijder maak je het gat.
    Strak en scherp.

    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  20. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.588
    Locatie:
    noord-limburg
    Op deze manier kun je ook een boormal maken.
    Door de mal, en door het front boren of frezen.
    Dan heb je de twee fronten netjes gelijk.

    Willum

    Potter vindt dit leuk.
