Maffei Tramlocomotief NCS 7 - 8

Ketelfront

Even terug in de tijd gekeken of ik het nog goed in herinnering had.
Zeiler laat hier zien wat ik hierboven bedoel.
Bedankt Crispijn.

Zeiler, 19 nov 2017
En verder...

Willum



Dat zijn wel hele mooie ketelfronten met die vlampijp uitstulpingen.
Daar moet je dan ook weer een pers malletje voor maken.
Ik was al blij met mijn geperste ketelfronten, maar we leren weer bij.

Groet, Ruud.



Vanmorgen eerst de oplossing van Dirk gemaakt om de vlampijpgaten in de ketelfronten te maken.

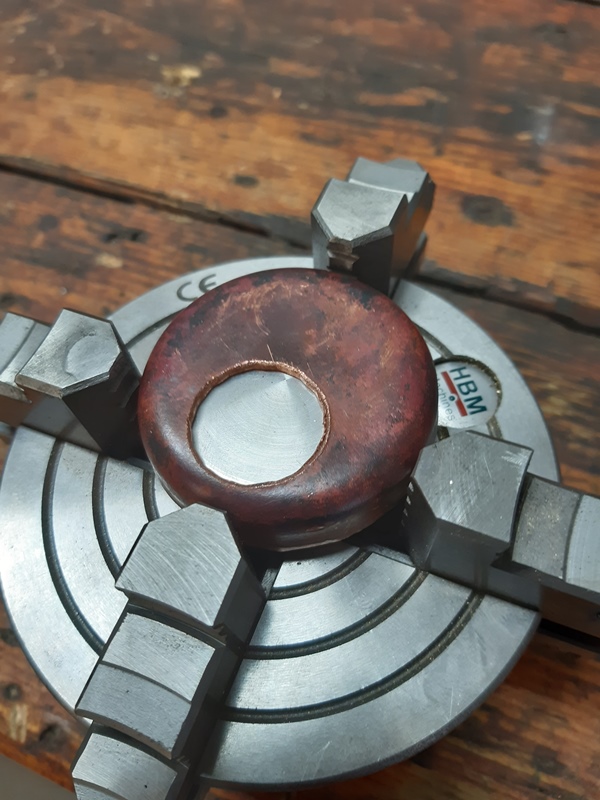

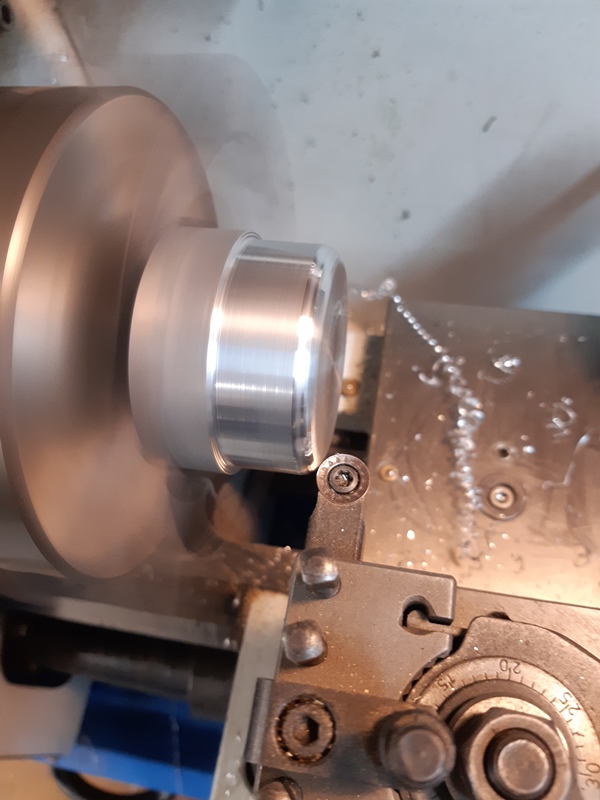

Stukje aluminium afdraaien op de gewenste dikte voor deze ketelfronten.
Daarna even afronden en klaar !!

Ik ga nog even een paar koperen overzet bekken op de klauwplaatbekken maken, zodat de ketelfronten niet beschadigen.
Groet, Ruud.

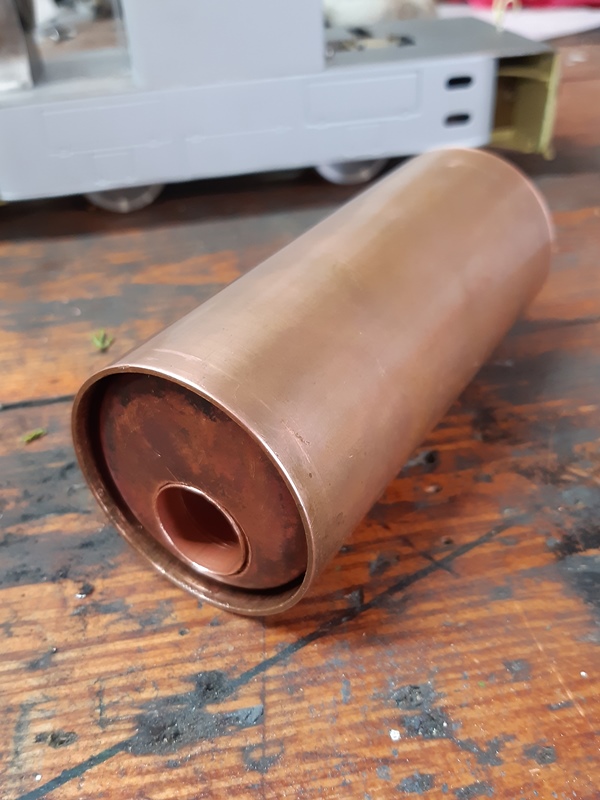

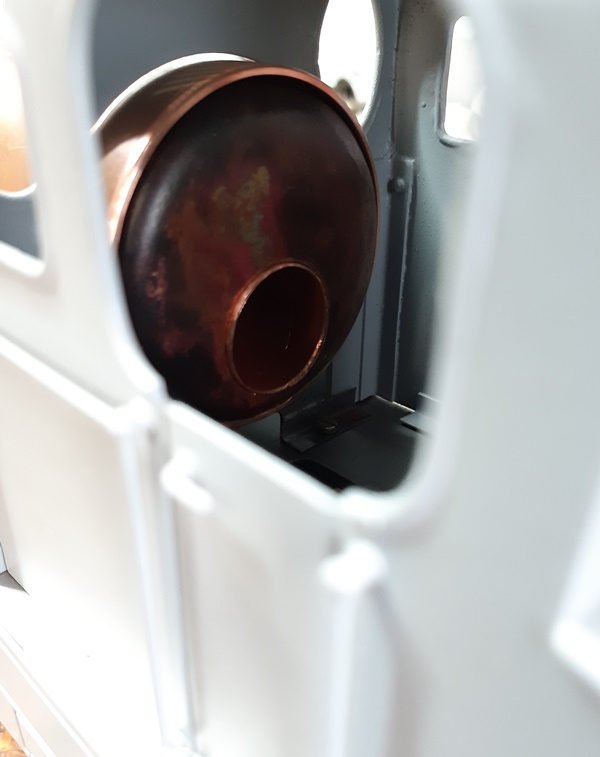

Tweede klusje van vandaag de vlampijp maken en de ketel opmaat maken.
Koperenpijp (rond 22) op maat gemaakt en aan beide zijde een verjonging draaien tot een dikte van rond 21.
Zo blijft de vlampijp mooi tussen de ketelfronten klemmen.


Nu eerst de werkplaats weer eens schoonmaken want het is inmiddels een zooitje geworden.
Fijn weekend en de groetjes,

Ruud.



Beste Ruud,

Ik kan het niet erg goed beoordelen vanaf de bovenstaande foto's, maar het lijkt er op dat je de te solderen verbinding van de vlambuis aan het ketelfront beide afgeschuind hebt, waardoor dit een V-naad lijkt.
Mocht dit zo zijn is dat volstrekt onwenselijk voor een goede capillaire verbinding.
De buis moet met een nette passing in het front zitten zodat over het gehele oppervlak van de plaatdikte het soldeer kan vloeien. ( zoals door anderen al aangegeven uitdraaien)
De buis zou dan ook in de eerste instantie iets verder door moeten steken, waarna je er indien gewenst / of noodzakelijk er iets af kan halen.

groet René



Hallo Rene,

Het lijkt zo dat de ketelfronten zijn afgeschuind en dat zal ook wel iets zijn omdat ik er met de vijl langs ben geweest om de bramen te verwijderen.
De ketelfronten zijn 2mm dik en de vlampijp past er netjes in.
Ik kan idd misschien de vlampijp nog wel iets verder uit laten steken.
De volgende keer ga ik de vlampijpgaten ook op Dirk zijn manier maken, daar heb ik nu een hulpstukje voor gemaakt.

Groet, Ruud.

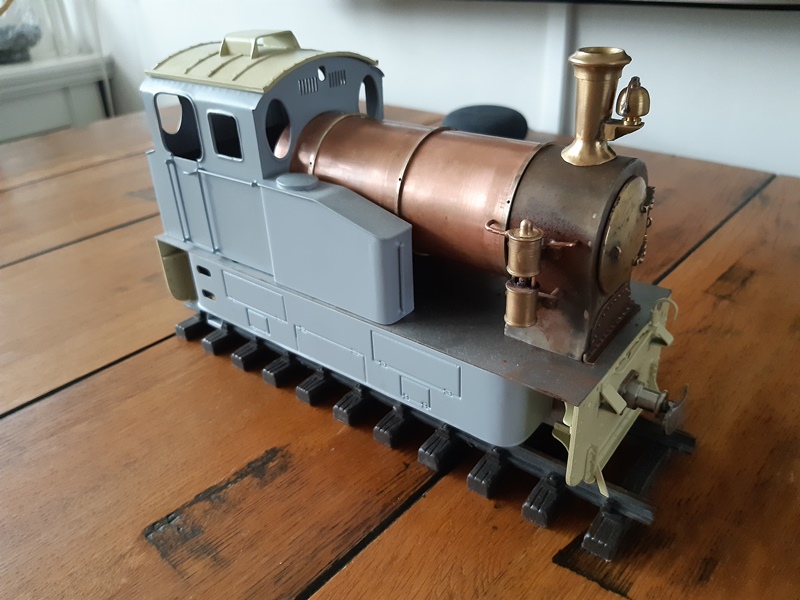

Vandaag weer lekker de werkplaats in en verder hobbyen aan de Maffei.

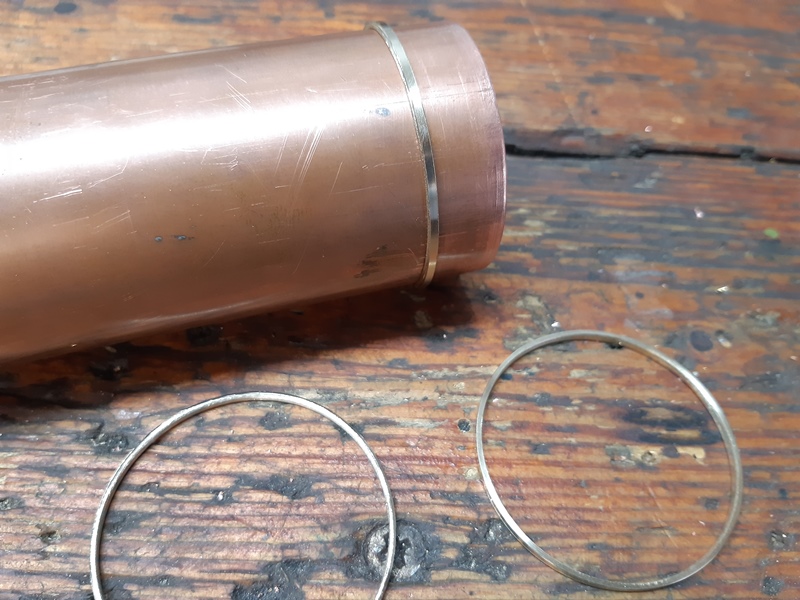

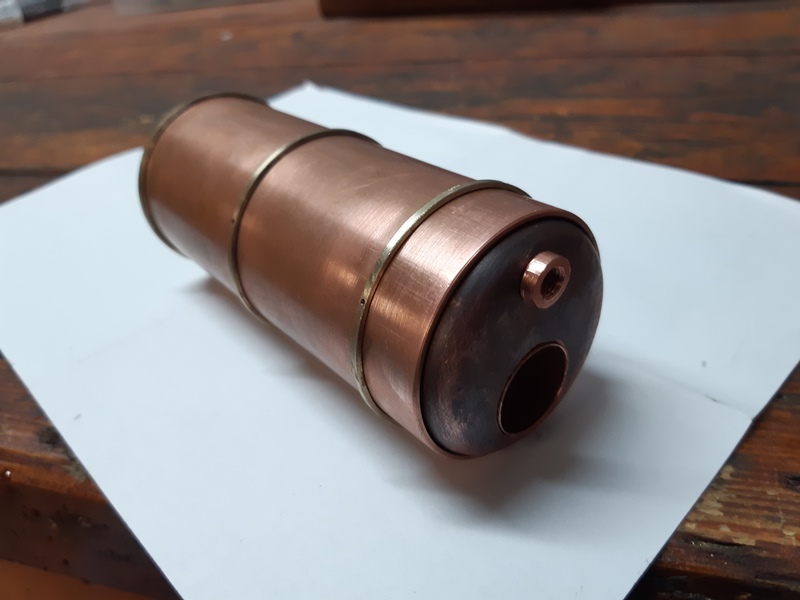

Ik heb een stoomaansluiting voor aan de ketel gemaakt en een drietal ketel banden.
De stoomaansluiting heb ik van koper gemaakt wat ik nog had liggen, er moet nog een veiligheid / vul aansluiting gemaakt worden.

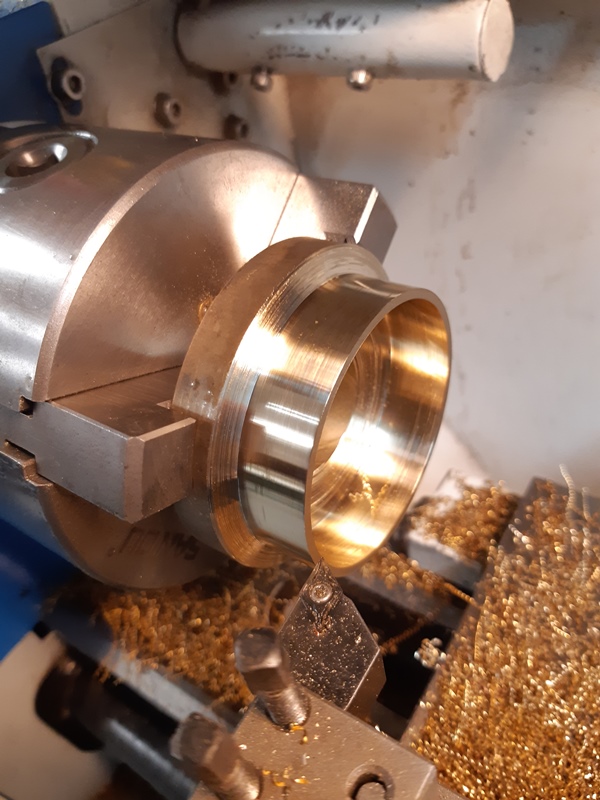

De ketelbanden heb ik uit een stuk (ik dacht dat het een stuk brons is) gemaakt.

In de ketelbanden heb ik M1,2 getapt voor de oogbouten waar straks een reling door komt.


Fijn weekend en de groetjes,

Ruud.



Netjes Ruud.
Evenals je website overigens.
Dit motiveert om ook mijn eigen loc af te bouwen.
Succes verder.
Gr Norwin



Sinds kort volg ik je ook, ik moet eerlijk bekennen, ik kijk bijna nooit in de andere forum groepen .
Succes met de afbouw van je loc.
Groet, Ruud.



Je bent niet de enige hoor.
Ik denk dat veel mensen niet eens van het bestaan afweten van de modelspoor hoek.



Denken in oplossingen werkt beter als in problemen.
Hoe bevestig ik straks de zanddom op de ketel.

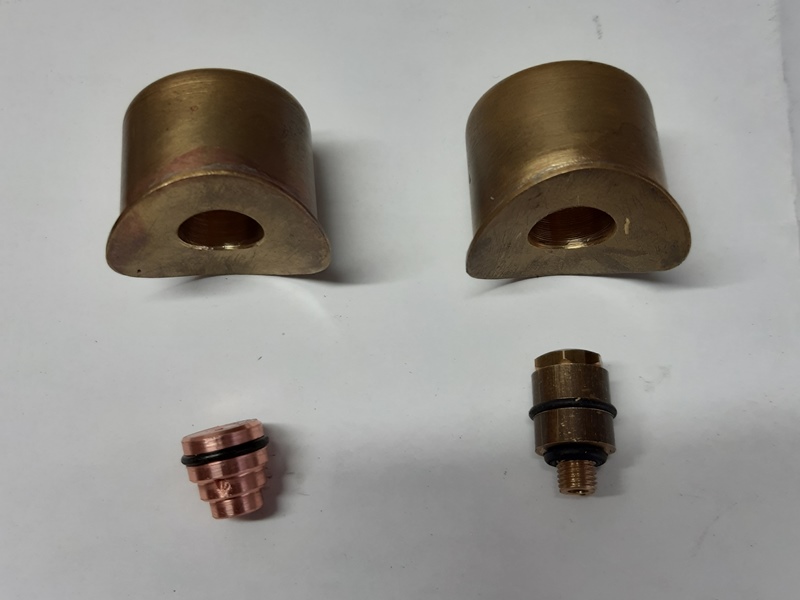

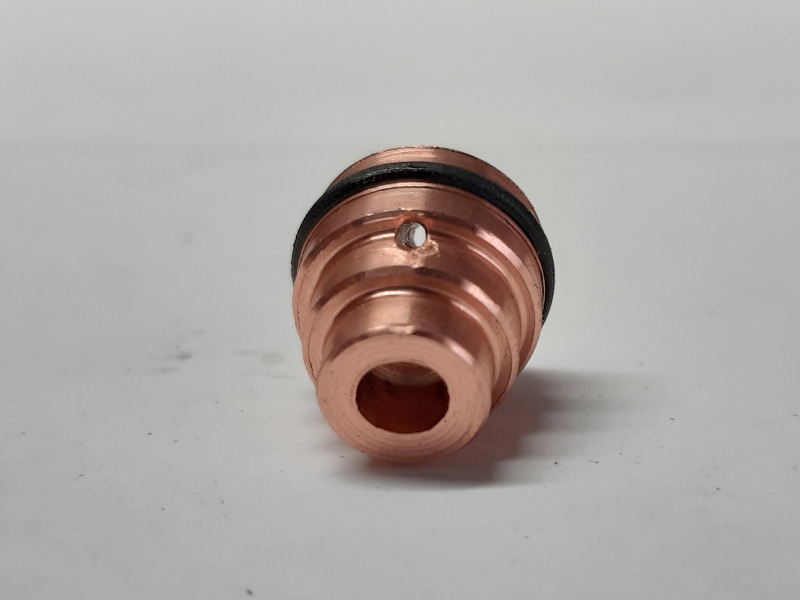

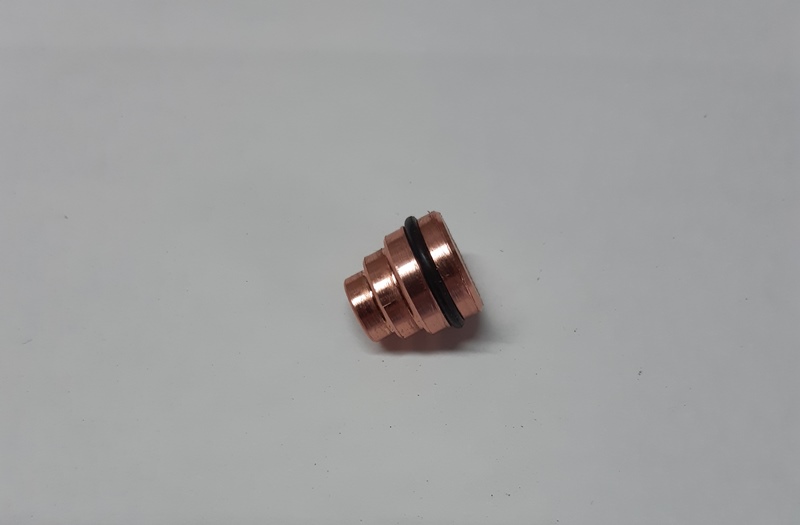

Om straks de zanddom op de ketel te kunnen bevestigen heb ik een stopje gedraaid met een groefje waar een o-ring inkomt.
Deze word straks op de ketel gesoldeerd.

Eigenlijk hetzelfde als bij de stoomdom, waar het veiligheidsventiel onder zit.

Alleen drukte door de afsluitende o-ring de lucht samen en wilde de zanddom er niet geheel op.

Daarvoor even een schuin gaatje geboord waardoor de samen geperste lucht kon ontsnappen.

En weer een stap verder.
Fijn weekend en de groetjes,

Ruud.



Denken in oplossingen
werkt beter als in problemen.

Er zijn geen problemen.
Voor alles is een oplossing.

Zonder ontluchting is er compressie.
Zou deze warm worden vliegt de zaak uit elkaar.
Goede oplossing Ruud.

En dat solderen komt ook goed.

Veel modelbouwplezier,
Willum

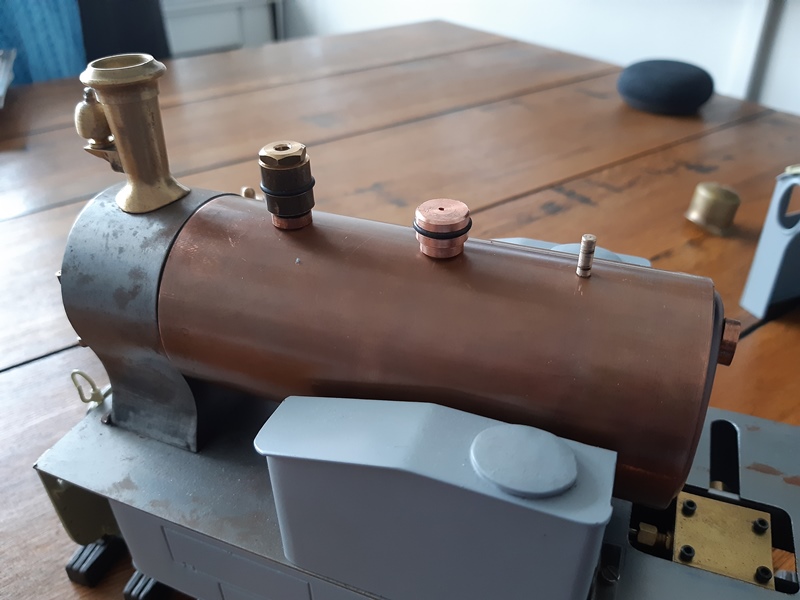

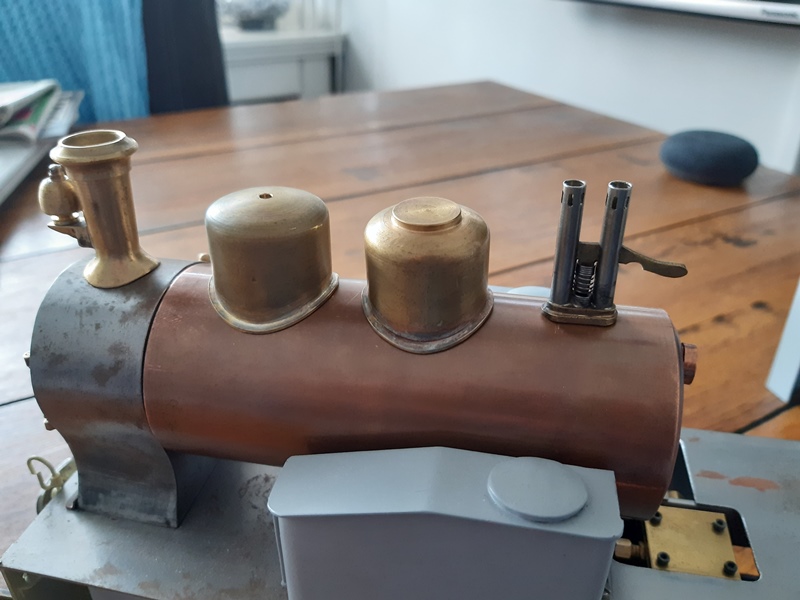

Vanmorgen de laatste bewerkingen aan de stoomketel gedaan (denk ik).
Gaatjes gefreesd voor de zanddom houder en de nep veiligheid.
Door het zo te maken, kan ik achteraf al deze onderdelen plaatsen en verwijderen zonder problemen.
Ik laat dit eerst alles even zo voordat ik overga tot het hardsolderen.


Het is wel een beetje andersom werken, ik maak en probeer dingen uit die ik later pas in de tekening verwerk.
Soms is het gewoon makkelijker om aan het model te meten dan op een tekening uit te vogelen (vind ik zelf)
Doordat ik tegen deze zaken aan loop wil ik de volgende keer de tekening in 3D maken.
Deze software moet ik mij nog wel eigen maken, volgende stap is dan uiteraard een 3D printer (en weer een nieuwe hobby)

Fijn weekend en de groetjes,

Ruud.



Brander maken.

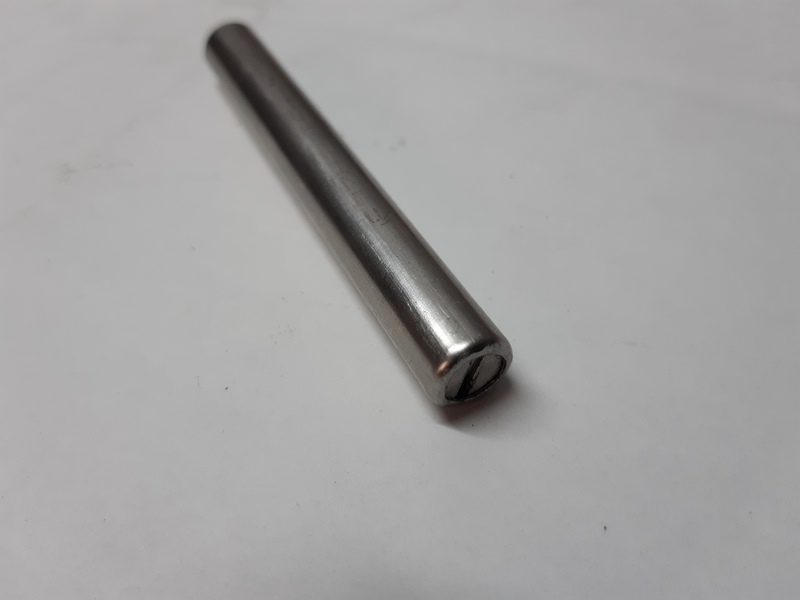

Ik heb een rvs buisje voorzien van schroefdraad (mf) en daar een stopje in gedraaid en omgefelst.

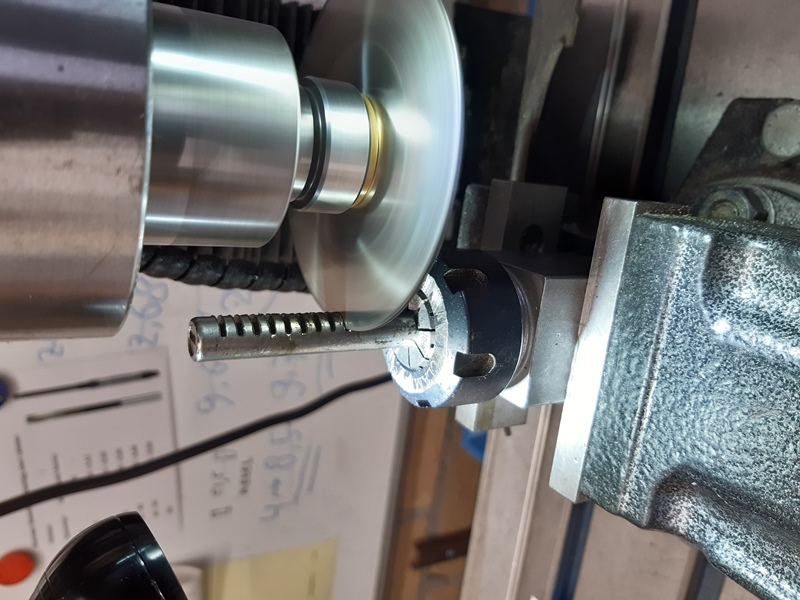

Daarna voorzien van brander gleuven op de freesbank met een zaagfrees.

Hij was gelijk aan de Backer & Rueb tram die ik eerder gemaakt heb.
Deze brander voldoet prima dus gewoon kopiëren.

Nu de rest van de brander maken.

Fijn weekend en de groetjes,

Ruud.



Is de modelbouwdag in Houten ook interessant voor ons (stoommodel bouwers)?
Of is dit meer interessant voor de andere modelbouwers.
Ik ben er zelf nog nooit geweest vandaar de vraag.

Groet,

Ruud.



Modelbouwdag in Houten
ook interessant voor ons
(stoommodel bouwers)?

Ruud,
Huur een tafeltje en toon je werk aan de bezoekers.
Je hebt mooi werk,
en je weet er iets over te vertellen.
Mensen enthousiasmeren/inspireren dat kun je.
Kan een leuke dag worden.

Al met al,
Je bent een goeie ambassadeur voor stoom modelbouw.

Veel modelbouwplezier,
Willum



Voor modelbouwers is de deelname gratis.



Voor modelbouwers is de deelname gratis.

Poeh?
Ik ben geen modelbouwer.
Dat gaat geld kosten.

Veel modelbouwplezier,
Willum

Ruud je staat er niet alleen,
Henk gaat ook?



Ik ben ook van de partij ( scheepjes) , maar wees gerust, er staat heel wat trein materiaal opgesteld naast schepen, trucks, enz....
Naast de modelbouw dag is het ook treinbeurs, de elektrische broeders en zusters op schaal.
voor ieder wat wils en stoom is daar zeker bij



Mooie 3d geprinte locschilden, met dank aan Frans !!
(tijdelijk even aangebracht voor de looks)
Ik heb gelijk met de B&R schilden ook maar locschilden voor de Maffei laten maken, want die heb ik straks ook nodig.


Ze zijn precies op de goede grote en zien er fantastisch uit.
