Mijn stoom en verspaningsbelevenissen.

Het maken van de hulpstukjes en andere handige tooltjes is al een hobby op zich.
Ben nu zelf bezig met een stukje live tooling voor de draaibank aan het bouwen, het begin is er,

In ieder geval de D10 moet een nieuwe krukas hebben omdat de originele een "wobbelaar" was en een poging van mij een alternatief te maken het ook niet echt was :rolleyes::rolleyes: Dit ook omdat ik toendertijd helemaal de "skill's" en de tools niet had om dit voor elkaar te krijgen. Nu heb ik wel de tools maar of het gaat lukken ............ ik ben er gewoon aan begonnen en al doende leert men zeggen ze .................:banana:

Plaatje van de "wobbelaar" origineel gemaakt door de firma Stuart ergens in 1976 .......

full



Geniet nooit met mate.

Laatst bewerkt door een moderator:

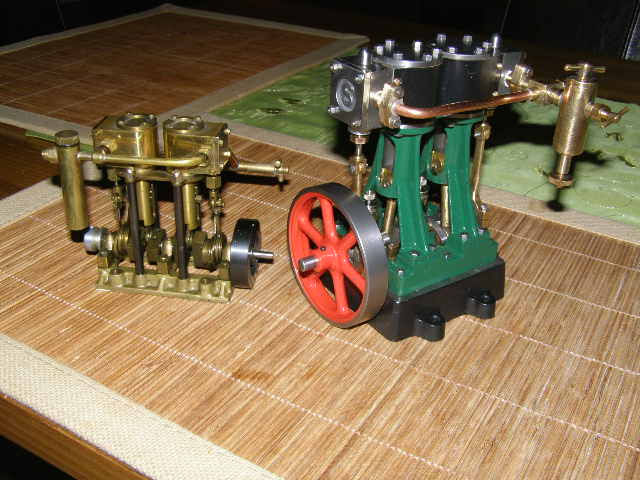

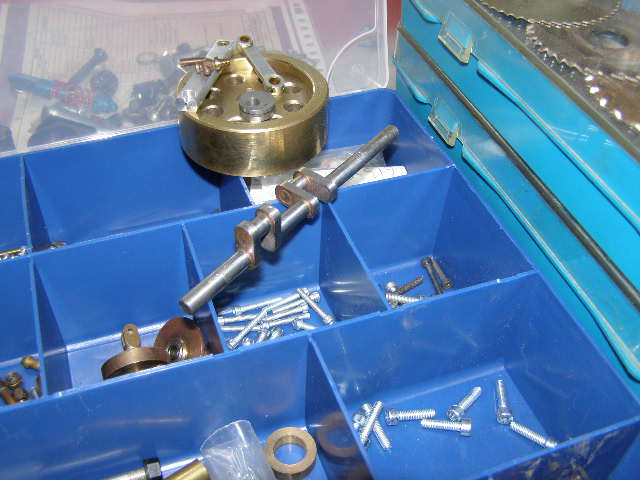

Rechts de D10 met de k...t :rolleyes: krukas en links een Saito. Eigenlijk toen ook gekocht uit een soort frustatie en die deed/doet het wel en blijkt een verassend zeer sterk stukje stoomtechniek te zijn :cool::cool::cool:

full



Geniet nooit met mate.

Laatst bewerkt door een moderator:

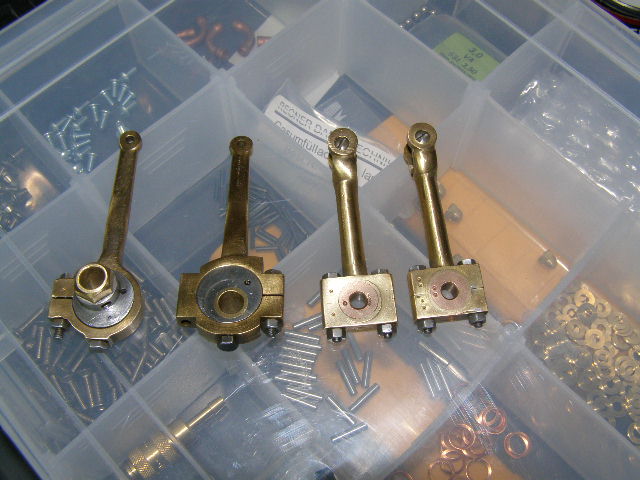

Ook om er weer in beetje in te komen met de toleranties en zo de drijfstangen voor de zuigers voorzien van bronzen lagers, ooit afkomstig uit een mechanische videorecorder. Vroeger een paar van gesloopt en heb nu nog steeds gemak van die asjes, lagertjes/schroefjes .............

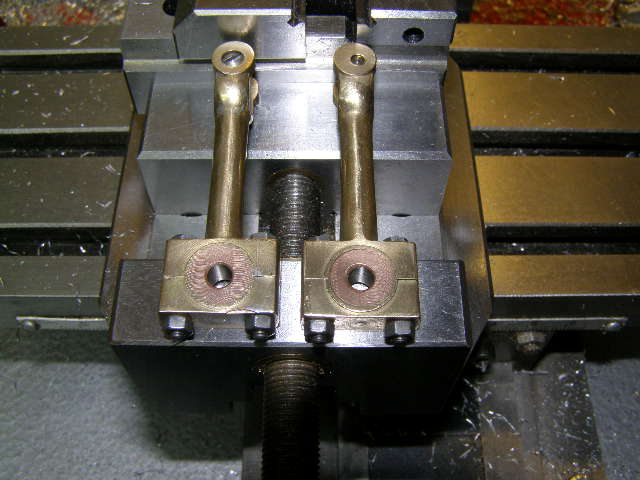

De drijfstangen van de bakschuiven voorzien van nieuw binnenwerk en naar de maat van 6 mm asmaat/krukas terug gebracht.

full


Geniet nooit met mate.

Laatst bewerkt door een moderator:
Eentje van dichter bij ..............

full


Geniet nooit met mate.

Laatst bewerkt door een moderator:

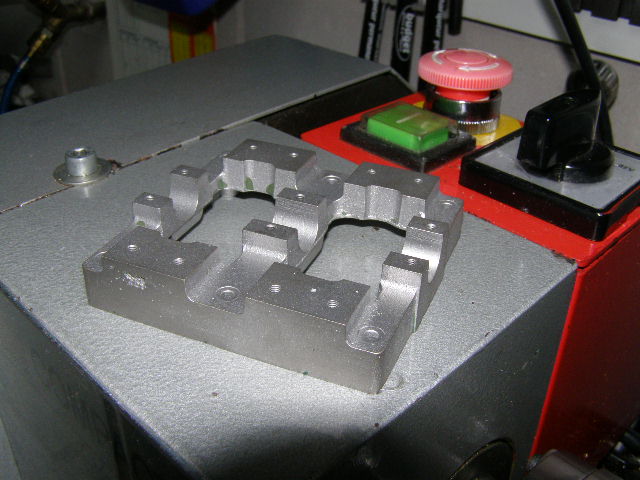

Het bed van de krukas en lagers gestraald met glasparels en alle verfresten verwijderd................

full



Geniet nooit met mate.

Laatst bewerkt door een moderator:

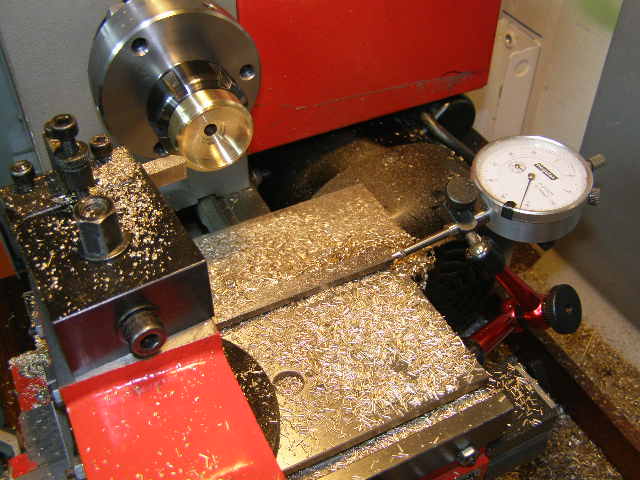

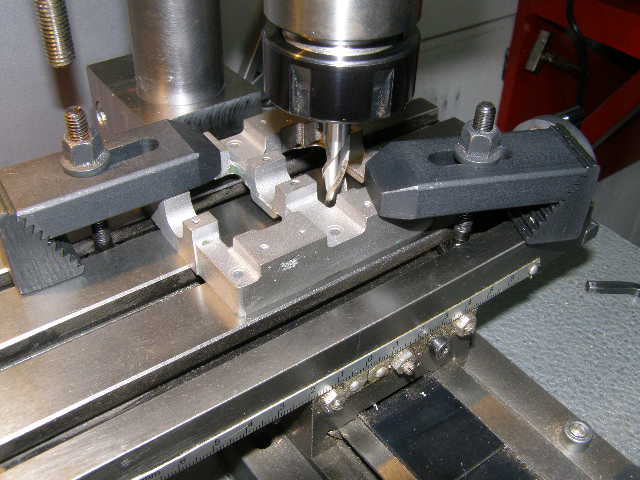

Het bed ingespannen om het bruggetje van het middenlager te zuiveren van gietvormen en een goede basis te kunnen zijn voor het deelbare lager wat gemaakt moet worden ...............
full



Geniet nooit met mate.

Laatst bewerkt door een moderator:
Het bronzen middenlager in de maak ...............

full



Geniet nooit met mate.

Laatst bewerkt door een moderator:

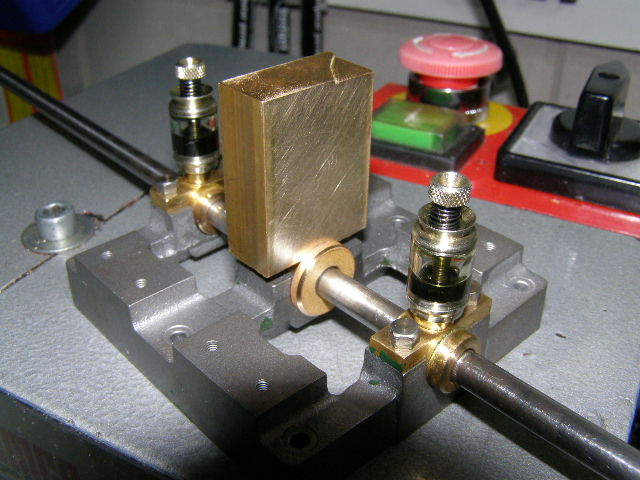

Het lager past lekker stroef in de zitting en = 11.1 mm in buitendiameter maar moet straks nog in bedwang gehouden worden, ff de breedte passen voor dat onderdeeltje ..............
full



Geniet nooit met mate.

Laatst bewerkt door een moderator:
De buitenlagers had ik al aangepast en verbust met brons en het totaal voelt goed aan en de as is al goed draaibaar..........tot nu toe gaat het goed ............

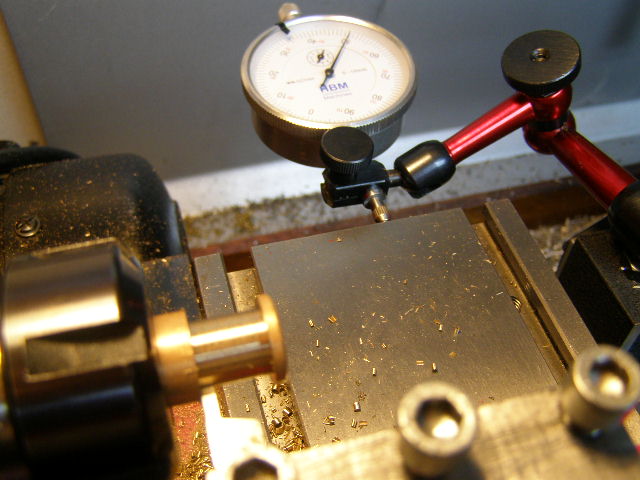

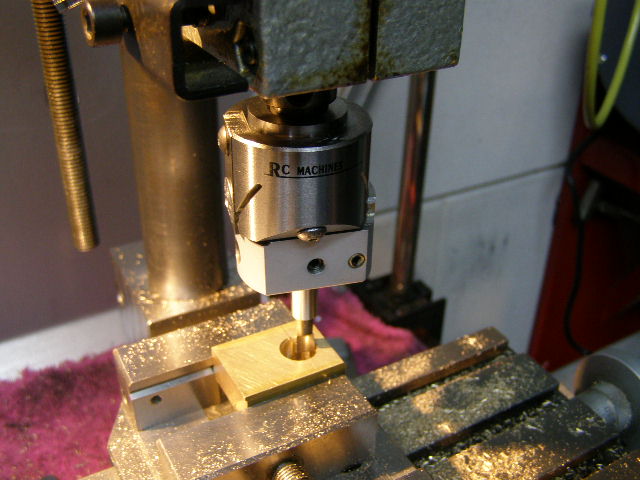

Het stukje messing ingespand en met het kotterkopje het gat geruimd naar 11.1 mm...........
full



Geniet nooit met mate.

Laatst bewerkt door een moderator:
Op maat af zagen............1/10-de extra voor het precies vijlen met het handje ...........

full


Geniet nooit met mate.

Laatst bewerkt door een moderator:

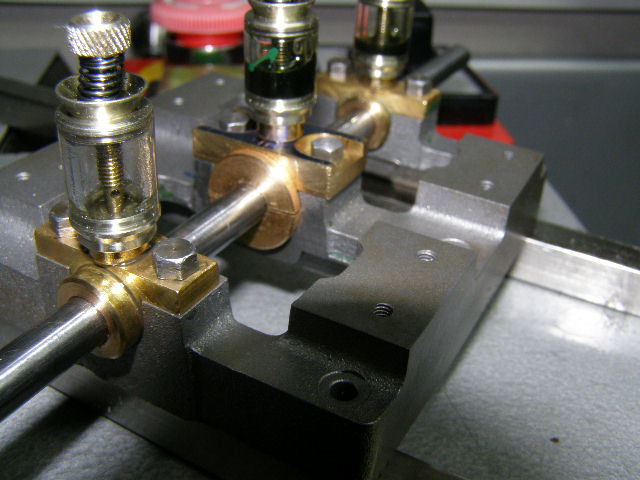

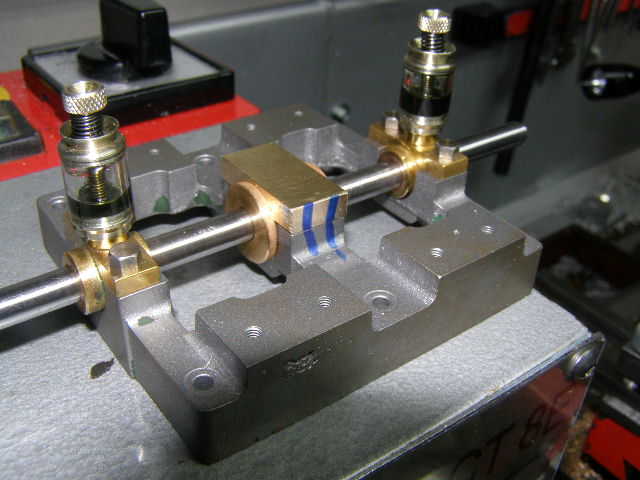

Even passen en "paren" van de spulletjes..........je weet het maar nooit en nu draait het al mooi rond dus de lagers zitten op gelijke hoogte......

full


Geniet nooit met mate.

Laatst bewerkt door een moderator:

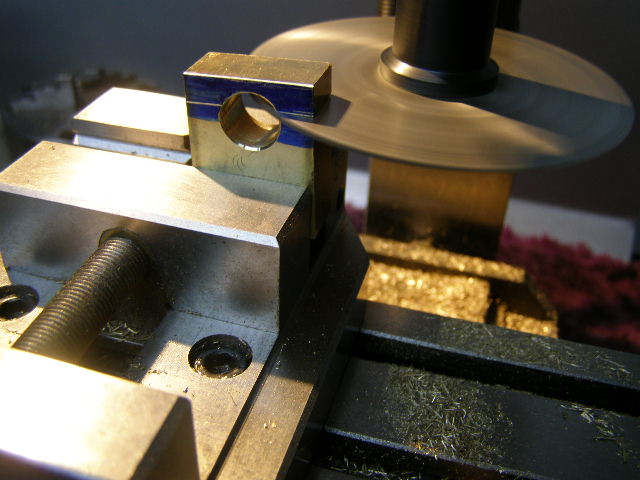

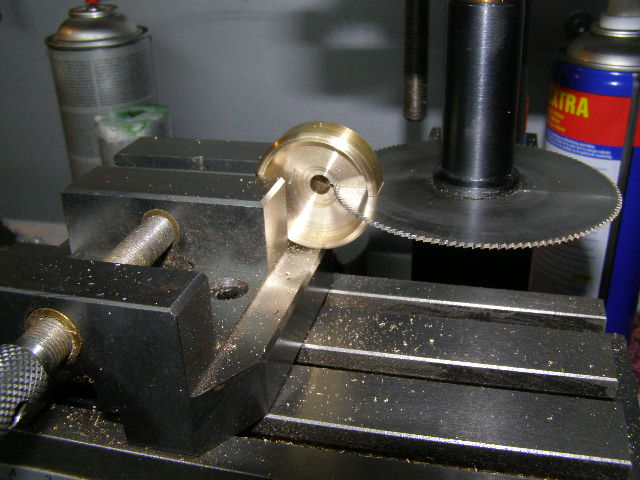

Maarrrrrrrrrr het midden lager moet nog gesplitst worden........dus meten en meten en meten en nog een keer meten, het kan maar in 1 keer goed gaan anders moet ik weer overnieuw beginnen .............

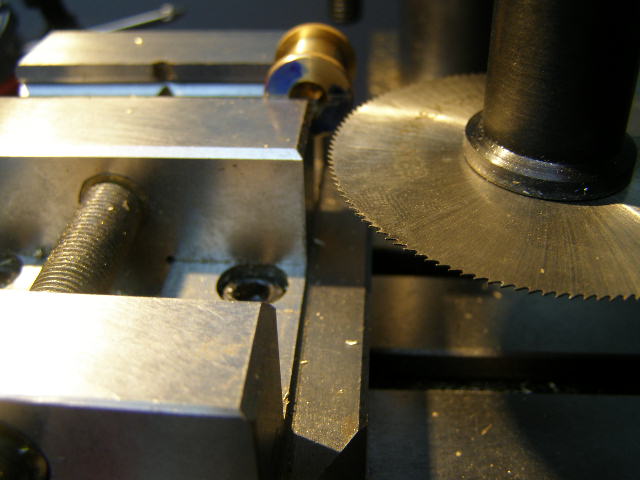

De freeszaag is 0.3 mm dik :cool:

full



Geniet nooit met mate.

Laatst bewerkt door een moderator:
Pfffffffffff, het past nog steeds allemaal en draait al redelijk mooi rond zonder veel te klemmen.............de as is de basis van de krukas natuurlijk.

full



Geniet nooit met mate.

Laatst bewerkt door een moderator:
americanspinningwheels zei:
Het maken van de hulpstukjes en andere handige tooltjes is al een hobby op zich.
Ben nu zelf bezig met een stukje live tooling voor de draaibank aan het bouwen, het begin is er,
Klik om te vergroten...


Helemaal mee eens Remco :yes: Ik heb er nog 3 maar moet ze nog eerst op het ploatie zetten. Heel handige freubeltjes voor elke hobbyist met een draai - of freesbank en makkelijk zelf te maken.


Geniet nooit met mate.

Grtz. Dunsz.

De krukwangen in aantocht..............

full



Geniet nooit met mate.

Laatst bewerkt door een moderator:

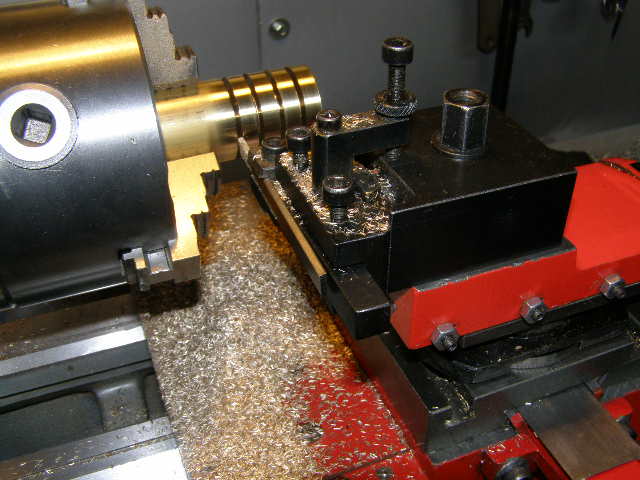

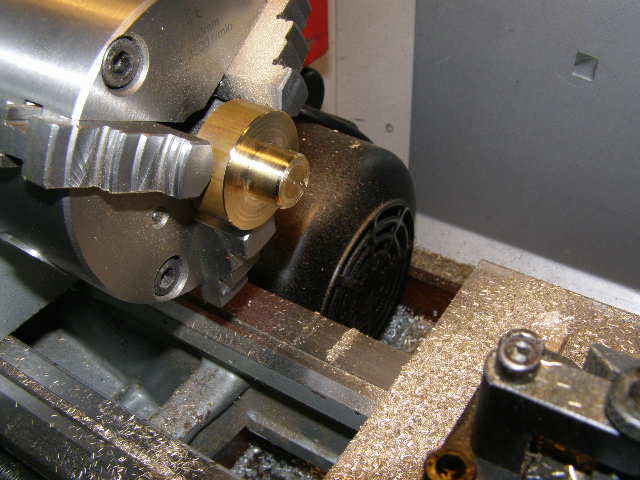

Eerst de achterkant van het hulpstukje voor de krukwangen in de 3-klauw gemaakt, de rest = spantangenwerk :yes:

full



Geniet nooit met mate.

Laatst bewerkt door een moderator:
De binnenkant is de diameter van de krukwangen.

full



Geniet nooit met mate.

Laatst bewerkt door een moderator:
Door de zaagsnede kan het "krukwangentooltje" ook werken als een heel simpele spantang :D

full



Geniet nooit met mate.

Laatst bewerkt door een moderator:

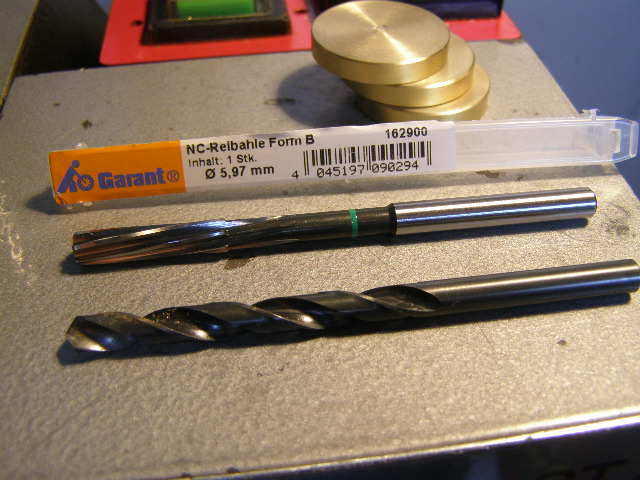

De boor en ruimer voor de perspassing ...........
De as is 6 mm.

full



Geniet nooit met mate.

Laatst bewerkt door een moderator:
