Mijn stoom en verspaningsbelevenissen.

Discussie in 'Stoom techniek' gestart door Dunsz, 30 nov 2014.

  1. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp

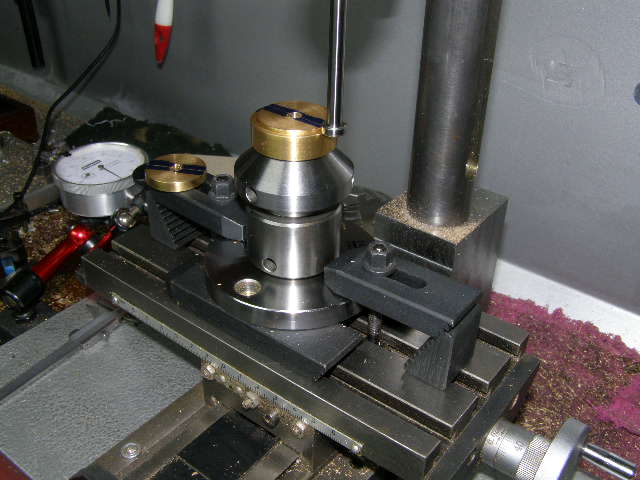

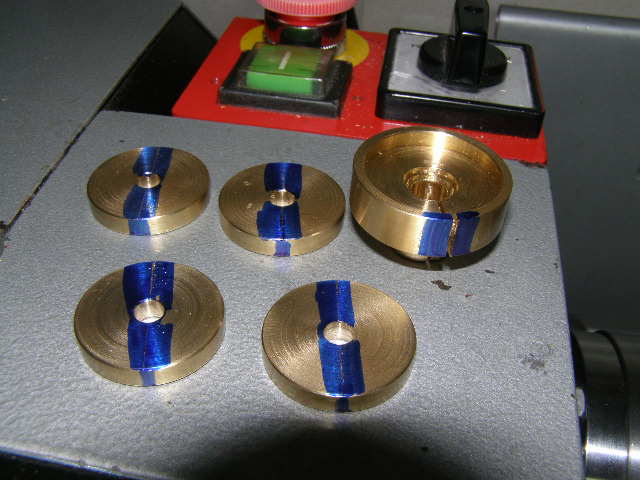

    De krukwangen zijn nu exact even dik en allemaal gelijk . De stippen op de dunne zijde komen overeen met de zaagsnede.

    [​IMG]



    Geniet nooit met mate.

    Laatst bewerkt door een moderator: 17 nov 2015
  2. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp

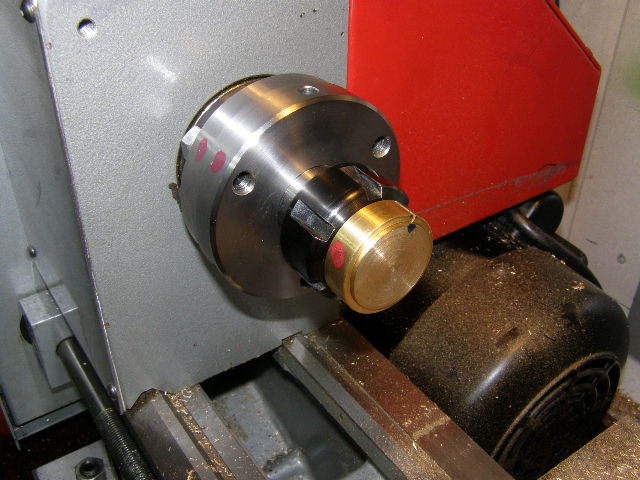

    Tijdens het klemmen/draaien/boren/ruimen zat het "tooltje" iedere keer op de zelfde plek in de spantang :yes: Na de eerste vlakking werd de "wang" omgedraaid en werd het volgende vlakken, boren en ruimen in 1 klemming gedaan.

    [​IMG]


    Geniet nooit met mate.

    Laatst bewerkt door een moderator: 17 nov 2015
  3. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Zijn dit nu allemaal recente foto´s ? dus het tempo waarin je aan het bouwen bent?.
    Dan gaat het allemaal wel echt lekker vlot.

  4. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Hoi Remco,

    M.b.t. het begin van de krukas.............zijn nu een weekje oud...........de
    lagering een week of 2 nu, dus ik ben aan het "inlopen op de tijd" :yes:

    Daarna zal het wel in een rustiger tempo gaan komen met de aanvullingen en ploaties :)

    Grtz. Dunsz


    Geniet nooit met mate.


  5. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp

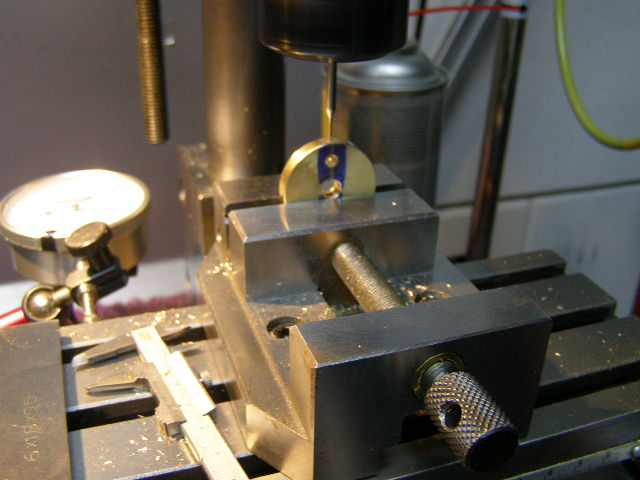

    Kwam op internet een alternatieve kantentaster tegen en heb hem direct nagemaakt :rolleyes: Althans ik had hem nog niet eerder gezien en ook niet op dit forum..................

    Het is een asje met een klein kogellagertje die je naar het werkstuk toebrengt. Zodra de buitenmantel het materiaal raakt gaat deze langzamer draaien tot dat hij stilstaat. Een gekleurde stip van een viltstift helpt bij de zichtbaarheid :yes:

    [​IMG]


    Geniet nooit met mate.

    Laatst bewerkt door een moderator: 17 nov 2015
  6. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp

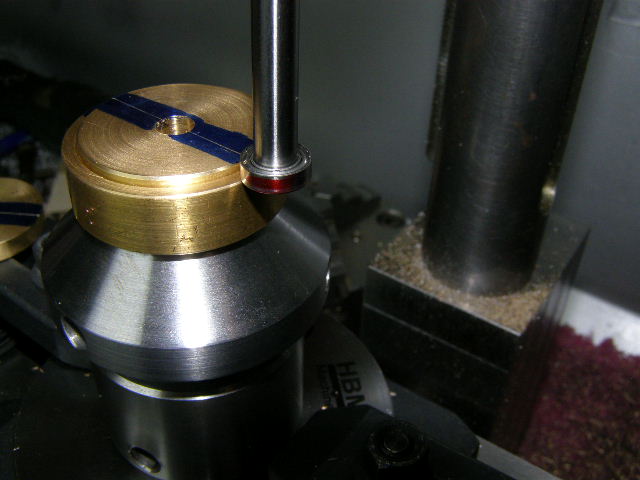

    Ploatie van dichterbij..........asje = 6mm, kogellagertje = 10 mm.

    Afhankelijk van de meting ...........buiten of binnen is het dus - 5 mm of + 5 mm tot het 0-punt om vanaf daar goed te kunnen meten :yes:

    [​IMG]


    Geniet nooit met mate.

    Laatst bewerkt door een moderator: 17 nov 2015
  7. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp

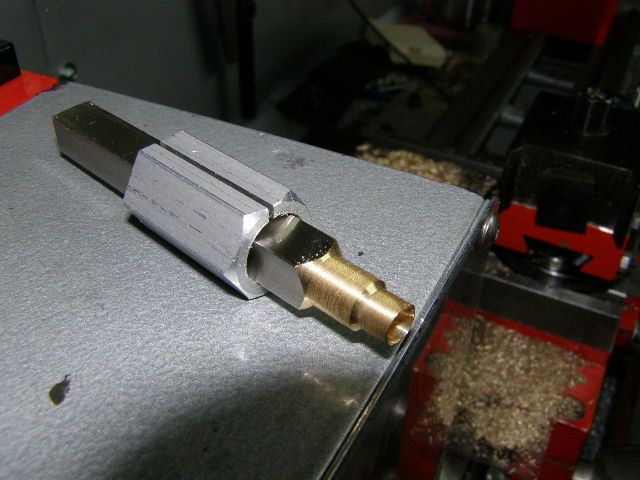

    Nog eentje van het internet af geplukt :rolling: Normaal denken we bij vierkant stafmateriaal aan een 4-klauw om in te spannen en te kunnen bewerken. Als je gewoon centrisch wilt werken/draaien kan dit dus gewoon in je 3-klauw ..............

    Alleen per formaat/maat vierkant moet je dan een "tooltje" maken waarbij de diagonaal (schuin) gemeten maat de diameter wordt van het tooltje. In dit voorbeeld is de maat 10 X 10 mm en schuin gemeten 12.2 mm. Dit is dus de maat/diameter voor het gat in het "tooltje" en om hem te laten klemmen moet hij in de lengte worden doorgezaagd.

    Dit betreft toevallig een afvalstukje 6-kant maar het kan ook gewoon een rond stukje zijn afhankelijk wat je hebt liggen. De zaagsnede moet je zichtbaar plaatsen tussen de bekken zodat hij goed kan klemmen.

    Een heel verhaal maar een handig klusje van enkele minuten.......[​IMG]


    Geniet nooit met mate.

    Laatst bewerkt door een moderator: 17 nov 2015
  8. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.522
    Locatie:
    H&NF
    Die "tastmeting" is zeker een bruikbare tip.

    Denk er eens aan om in je eerste bericht een inhoudsopgave te maken, met een korte omschrijving van het tooltje en de aan te klikken link naar dat betreffende bericht.

    (voorbeeld zoals mijn stoomsleepboot en baggermolen, zie handtekening)

  9. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp

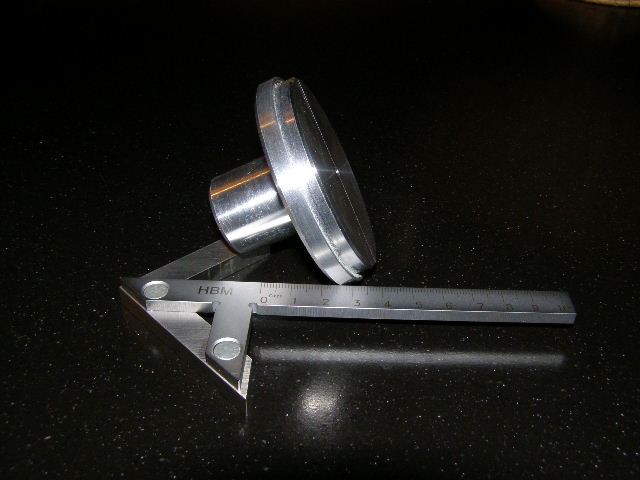

    Heb ook een "Tooltje" gemaakt om makkelijk de beitelhoogte in te kunnen stellen en ook het middelpunt van de losse kop als deze "offset" is geweest makkelijk terug te vinden. De streepjes bij de losse kop zijn niet altijd een/de garantie van zuiverheid :(

    Ik ga er vanuit "ten overvloedde" maar voor je met een centerboortje het gaatje "plaatst" heb je met de centerpunten in de spil & en losse kop gecontroleerd of alles :proost: =

    Als je dan ook een "center square gauge " hebt (volgens mij hoor je die gewoon te hebben als je lekker wilt freubelen met een draaibank-je :yes:)
    is het een heel eenvoudig klusje/tooltje waar je veel plezier van krijgt :D

    Dit is een voorbeeld en het gaat om het princiepe. Je kunt denken aan andere maten of toepassingen b.v. bij het gebruik van spantangen of het op hoogte brengen van een tegencenter bij een verdeelkop met/bij de freeskolom. Dit ploatie is de vorm m.b.t. de inspanmogelijkheid. Het kan natuurlijk altijd dikker/dunner................

    [​IMG]


    Geniet nooit met mate.

    Laatst bewerkt door een moderator: 17 nov 2015
  10. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Het komt regelmatig voor dat je een onderdeel met 1 centrische bewerking/inspanning met diverse (vorm) beitels wilt bewerken. Als je dan met "schuitjes" werkt en je hebt er voldoende, kun je ze allemaal direct
    op de goede hoogte instellen met dit "tooltje" voordat je het werkstuk gaat inklemmen/centreren. Ik heb de lijnen niet met een kraspen geplaatst maar met een (nieuw) stanlymesje om de lijn zo dun en precies mogelijk te houden. Nu is het mogelijk...... afhankelijk van de gebruikte beitel / of beitel met plaatjes... positief of negatief snijdend, alle beitels op de zelfde hoogte af te stellen voor het werkstuk.

    [​IMG]



    Geniet nooit met mate.

    Laatst bewerkt door een moderator: 17 nov 2015
  11. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Hoi Baggeraar,

    Is zeker een goed idee t.z.t. maar ga eerst eens "uitvogelen" hoe het nu toch zit met die PB's die kennelijk niet kunnen binnenkomen :confused: Terwijl alles op "groen" staat ??

    Geniet nooit met mate.


    Grtz. Dunsz.

  12. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Dunsz,
    ik wil nog even dit tooltje bouwen voor het maken van hollingen, Dan met een groter tandwiel bij het beiteltje voor een beetje meer kracht.
    Het tooltje dat jij liet zien is ook mooi maar dan kom je een beetje te dicht bij draaiende delen met de handen naar mijn smaak.
    Zal wel aan mij liggen ben daar nogal voorzichtig mee, maar dat komt ook omdat ik altijd alleen in de schuur aan het werk ben.
    [​IMG]

  13. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Dat laatste "tooltje" staat stil en stroom uit hoor. Hij gaat in de 3-klauw en dan draai je 1 van de strepen horizontaal en dan je beitel op hoogte stellen bij die horizontale streep. Kind kan de was doen..............

    Grtz. Dunsz.

  14. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.522
    Locatie:
    H&NF
    (edit)
    deze vraag was omdat je toen nog geen PB kon ontvangen, dat is nu verholpen.

    Is het gelukt met dat vinden van teflon folie voor de drukregelaar?
    Werkt het, of zit er geen rek in?
    Wie levert kleine stukken?

    Laatst bewerkt: 9 dec 2014
  15. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Wat is dat toch een geklooi met die prive berichten , volgens mij staat alles aan :confused::confused:

    Voor de drukregelaar heb ik een stukje teflonfolie/plaat van 0.4 mm dik gehad na een oproep op het Motorforum. Ik zit al heel lang op het motorforum i.v.m. m'n klassieke motoren en na uitleg waarvoor ik het nodig had, heeft een van de andere forumleden mij een stukje belangeloos opgestuurd.

    Wie het verkoopt (in kleine stukjes) zou ik niet durven zeggen. Het lijkt vrij stug spul maar het is soepel genoeg om de gasventielen te kunnen verstellen. :yes:
    Er kijken en lezen genoeg "techneuten" mee op dit forum. Misschien hier een oproepje plaatsen wie weet waar het wordt verkocht of wie het kan leveren ?

    Grtz. Dunsz.

    Laatst bewerkt: 11 dec 2014
  16. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Ik bedoelde het tooltje op bollingen te draaien, voor het op hoogte stellen van de beitel heb ik gewoon een staafje wat ik op het support zet, bovenkant van het ding is exact centerhoogte.

  17. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    In ieder geval vanaf het ploatie met de alternatieve tast-meting het zelfde tooltje gebruikt voor de boring van het/de as(je) voor het big-end lager(tje) en vanavond ff lekker een uurtje gefreubeld. Weer de zelfde volgorde m.b.t. de meting/boring & het ruimen naar de juiste maat min 3-honderdste voor een perspassing.

    Het idee = om een gaatje te boren van 2.5 mm . Hier gaat een 2.5 mm gehard pennetje doorheen half de krukas-as in. Deze wordt aangedrukt door een "made" inbusje M3. 2.5 mm is ook de boormaat van M3 :D

    Het big-end asje zou ik kunnen borgen met een split pennetje van 1.2 mm.
    Weet nog niet of ik een vorm in de krukwangen maak............
    Gezien de toerentallen heeft het geen zin m.b.t. trillingen/onbalans ....

    [​IMG]



    Grtz. Dunsz.

    Laatst bewerkt door een moderator: 17 nov 2015
  18. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp

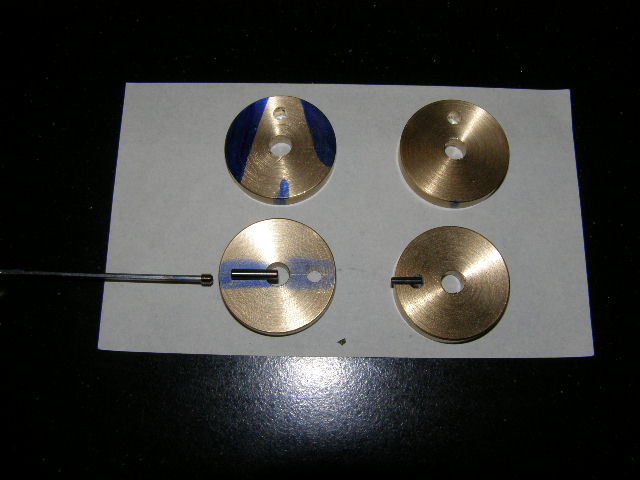

    2.5 en 1.2 mm gaatjes geboord om straks te kunnen borgen ......


    [​IMG]


    Grtz. Dunsz.

    Laatst bewerkt door een moderator: 17 nov 2015
  19. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Toch maar een "vormpje" aangebracht .............eerst ff meten want de andere kant moet het zelfde worden natuurlijk...........;)

    [​IMG]


    Grtz. Dunsz.

    Laatst bewerkt door een moderator: 17 nov 2015
  20. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.191
    Locatie:
    leiderdorp
    Nog ff meten ..................

    [​IMG]



    Grtz. Dunsz.

    Laatst bewerkt door een moderator: 17 nov 2015
