Mississippi PaddleSteamer Robert E. Lee 1:96 (Scratch build)

[P Voogt]

Verstaging: Masten:
Deel 2 van de verstaging zijn de beide masten, waar de laadbomen voor de beide loopplanken aan komen te hangen. De loopplanken hangen in rust naar voren, maar aangemeerd draaien ze naar buiten.
De bomen werden ook gebruikt om zwaardere lasten aan boord te hijsen. De loopplank werd dan afgekoppeld.

De krachten op de beide masten moeten afgevoerd worden naar achter en opzij.
Elke mast heeft 4 stagen. 2 recht naar achter en 1 haaks opzij en 1 diagonaal naar de zijkant. Alleen is er voor de haakse naar de buitenzijde weinig ruimte.
Maar de loopplank aan de rechter mast, gezien in de vaarrichting, draait naar rechts zodat de kracht naar links en naar achter opgevangen wordt door 3 stagen.
Voor de diagonale stagen was het even zoeken hoe die vrij tussen de stagen van de schoorstenen moest lopen.
Uiteindelijk is ook dit klusje geklaard.

De voorzijde:

Schuin naar voren:

En-profiel:

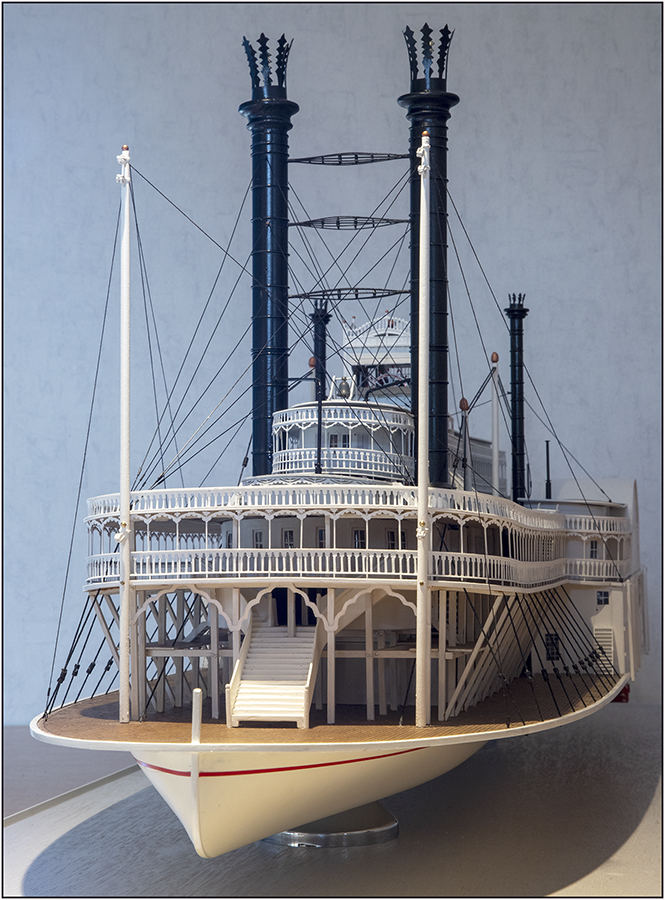

Een overzicht:

Natuurlijk de kabelspannertjes niet vergeten .
Het was de laatste dagen wel bagger weer/licht om fatsoenlijke foto’s te maken .
Zo weer een hoofdstuk afgesloten. Voorop komt nog meer te staan, maar dat is een ander hoofdstuk.
Nu ga ik van achter naar voren werken. Sloepen, davids, vlaggenmasten, hekjes ………enz.
PS: Zie net op de foto’s dat ik de koperen ballen op de masten ben vergeten.
En een railing spijl weer recht zetten.
Gr. Peter



[Pingu57]

Prachtig schip, vreselijk imposant ook, zeker nu al dat touwwerk er op zit.



[P Voogt]

Prachtig schip, vreselijk imposant ook, zeker nu al dat touwwerk er op zit.

Dankjewel Peter.
Ik had maanden geleden ook niet verwacht dat hij zo zou imponeren. Ik kijk er eigenlijk zelf ook van op.
Gr. Peter



[P Voogt]

Toch nog eentje met de uitgelichte masten met ballen(tjes) .
The Lee klaagde ook, zo naakt zonder ballen in top. "Maar maak er aub geen Kerstboom van".

Gr. Peter



[Stoompomp]

Wat heb jij een ongelofelijk mooi schip gemaakt, museum waardig.
Door de hoeveelheid stagen/trekstangen kan je zien, dat de stijfheid van de romp niet optimaal was.
In je bericht #163, 4e foto is mooi de spankabel te zien, die ervoor zorgde, dat de boeg- en hekzijde niet zouden vervormen/verbuigen.
Het middenschip heeft voldoende drijfvermogen.

Soms moet ik denken aan het liedje van ABBA, "Waterloo". History is always repeating itself, ------- books on the shelf
Enkele jaren eerder heeft men het systeem van een spandraad ook toegepast om de vorm van het schip tegen vervorming te behoeden, zie bijgaande .pdf.
Pagina uit het boek "Zeilschepen" van Björn Landström, ISBN 9061130522.
Veel leesplezier.
Groet, Henk.



[P Voogt]

Wat heb jij een ongelofelijk mooi schip gemaakt, museum waardig.
Door de hoeveelheid stagen/trekstangen kan je zien, dat de stijfheid van de romp niet optimaal was.
In je bericht #163, 4e foto is mooi de spankabel te zien, die ervoor zorgde, dat de boeg- en hekzijde niet zouden vervormen/verbuigen.
Het middenschip heeft voldoende drijfvermogen.

Soms moet ik denken aan het liedje van ABBA, "Waterloo". History is always repeating itself, ------- books on the shelf
Enkele jaren eerder heeft men het systeem van een spandraad ook toegepast om de vorm van het schip tegen vervorming te behoeden, zie bijgaande .pdf.
Pagina uit het boek "Zeilschepen" van Björn Landström, ISBN 9061130522.
Veel leesplezier.
Groet, Henk.

Hallo Henk,
Dankjewel voor je reactie, de complimenten en de pdf.
In post #21 op pag. 2 heb ik uitgelegd hoe het bij deze grote platbodems precies zit. Weer net ff anders.
Gr. Peter



[Stoompomp]

Het mooie van een principe is, dat je het met andere bewoordingen kan uitleggen.
Blijft, indien je niets doet aan de scheepsconstructie, dan krijgt het schip door de drijfkracht van het middenschip een z.g. "kattenrug".
Groet, Henk



[P Voogt]

Weer aan de slag gegaan met The Lee.
Van achter naar voor werkend, kom ik als 1e bij de 3 roeiboten. 1 hangt er achterop en is wat robuuster dan de andere 2. Kennelijk de werkboot.
De andere 2 staan op de stukken dek, buiten de railings achter de Wheelhouses. Deze zijn wat ranker.

Toen ik de tekeningen net had, dus eind jaren 80, met ik al op zoek gegaan naar onderdelen. Zoals het stuurwiel (niet gebruikt), scheepsbel en vond 3 sloepen in 2 verschillende modellen.
In mijn materiaal box gedoken en jawel, gevonden.

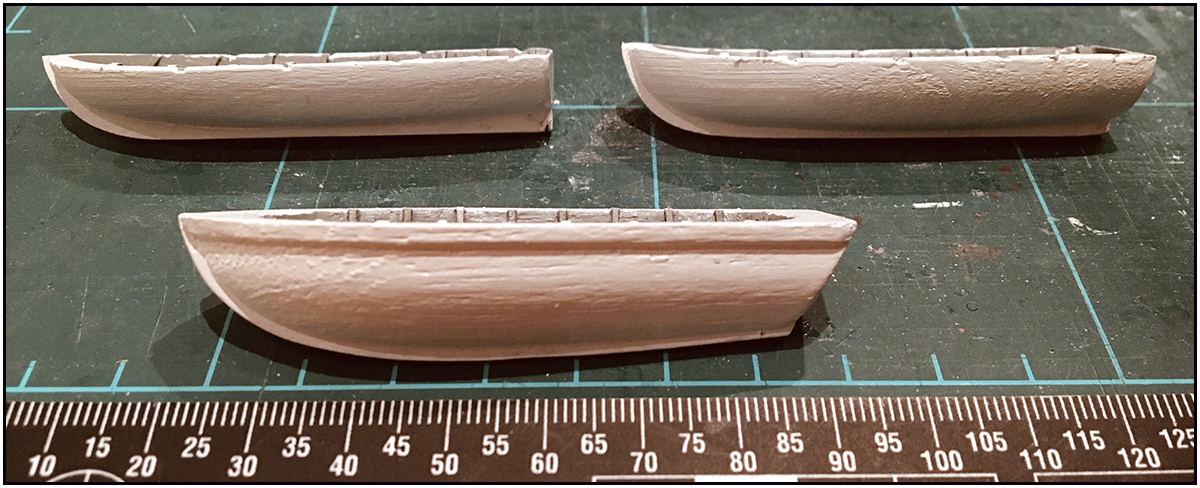

De komende foto's zijn bijna macro opnames, dus je ziet echter alles

Nogal grof.

Ik had in gedachten dat bij het zicht op deze bootjes, je ook wat van de stuctuur zou moeten kunnen zien. Zoals de ribben.
In de loop van de maanden op het MBF en SoS heel wat mooie sloepen voorbij zien komen. Maar om nu weer op zoek te gaan …….
Eerst maar de uitdaging om te kijken of er iets van te maken is.

De slanke twee waren te lang, dus aan de achterzijde een stuk eraf en een nieuwe achterzijde.

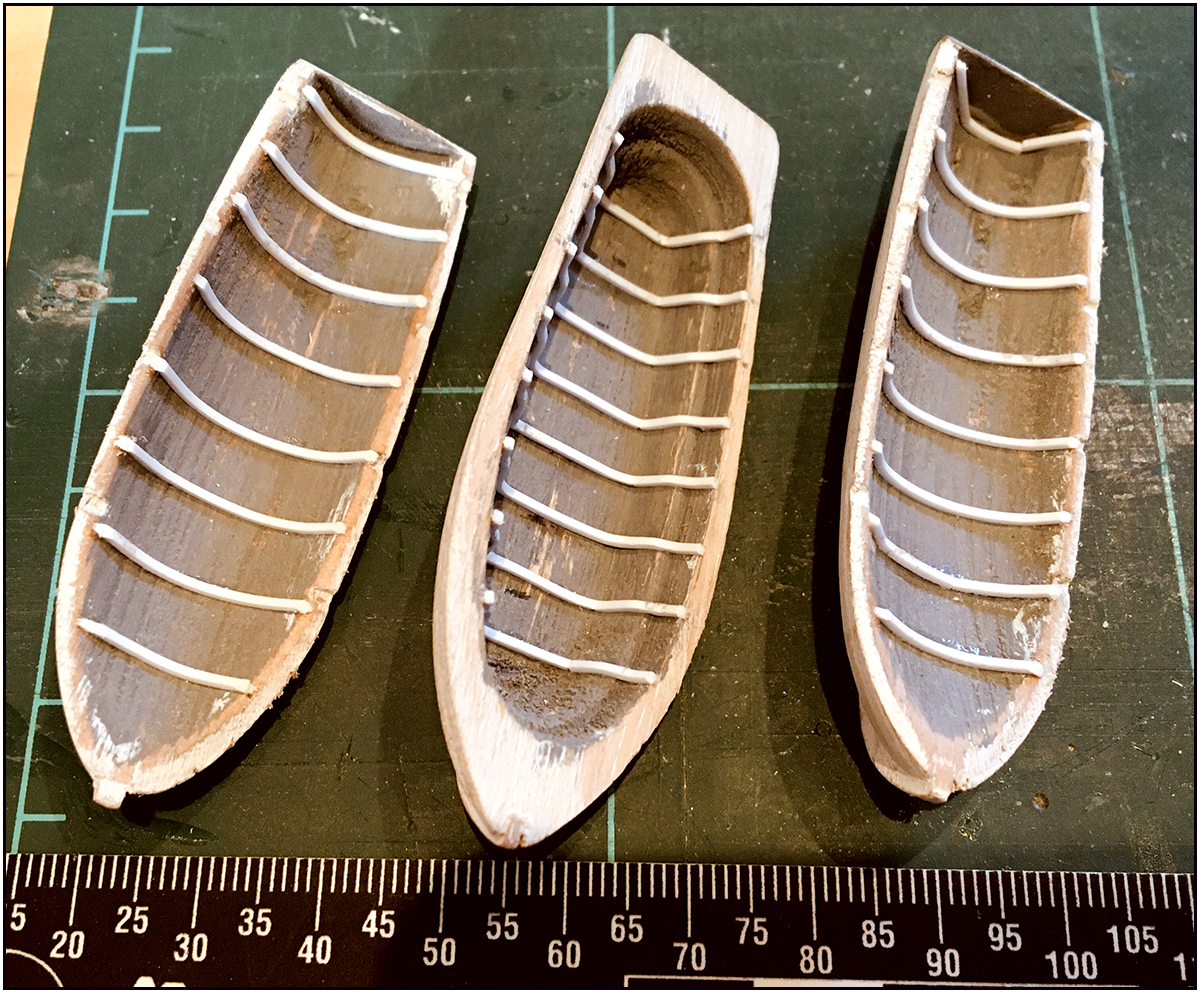

Eerst een laagje grondverf en iets uit Evergreen gebogen om te kijken of het wat is:

En alle 3:

Daar moet nu heel wat aan gedaan worden.

Tijdens het drogen van de volgende laag grondverf, eens met de roeispanen aan de slag gegaan.

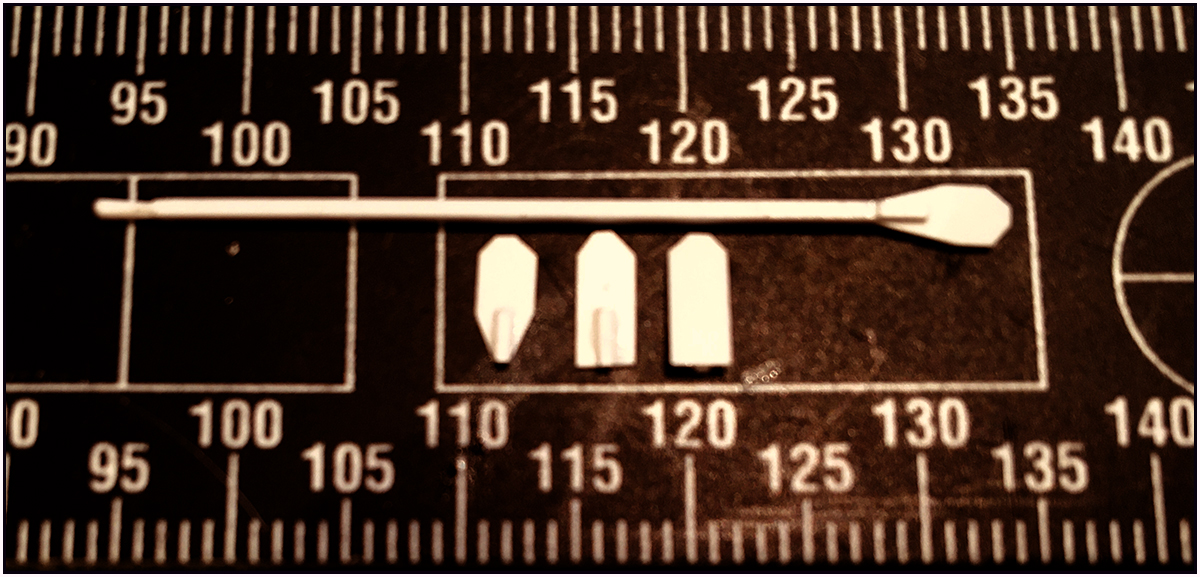

De onderdeeltjes:

En aan elkaar:

Handvatten gevijld, maar nog wel wat te tunen. (En nr. 3 rap omdraaien.)

Na het drogen, schuren en een volgend laagje:

De rechtse 2 lijken wel platbodems, maar vanaf de zijkant:

De voorste, die achterop komt, is wat dieper:

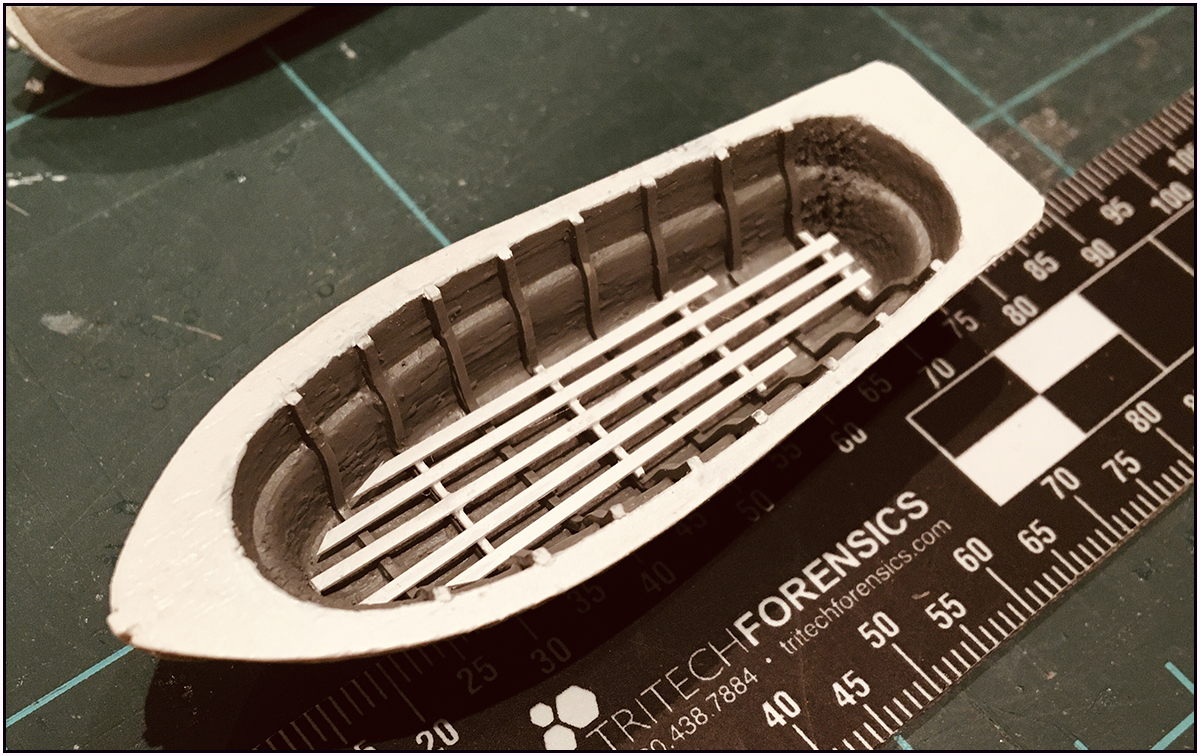

Een vlonder aan het inpassen.

Afijn, nog wel wat werk om het ergens op te laten lijken.
Gr. Peter



[TIMBERWOLF]

Mooi gemaakt die mini bootjes



[P Voogt]

Mooi gemaakt die mini bootjes

Dankjewel Tim,
En dan zijn ze nog niet eens af en ook nog niet naar mijn zin .
Je ziet het vervolg binnenkort.
Gr. Peter



[P Voogt]

Voordat ik de roeiboot aan de achterzijde kon hangen, moest ik eerst de railing aan de achterzijde van het HurricaneDeck vervangen.
Een paar maanden geleden was er een metalen winkelhaak tegenaan gevallen. Ik kon hem toen aardig repareren, maar strak was hij niet meer.
Een paar weken geleden stootte ik met het terugplaatsen van de vitrine tegen diezelfde railing. Toen was hij min of meer total-loss.
Een nieuwe geprint uit het opgeslagen bestand, de 1mm rondjes weer uitgeslagen en de rest uitgesneden. Na het spuiten was hij weer klaar voor bevestiging.
Eerst de oude verwijderd:

Nieuwe staandertjes gezet:

Ben echter vergeten een foto te maken toen hij weer stond. Maar ……


Ik was dus bezig met de roetbootjes. Eerst die aan de achterzijde.
What you see:

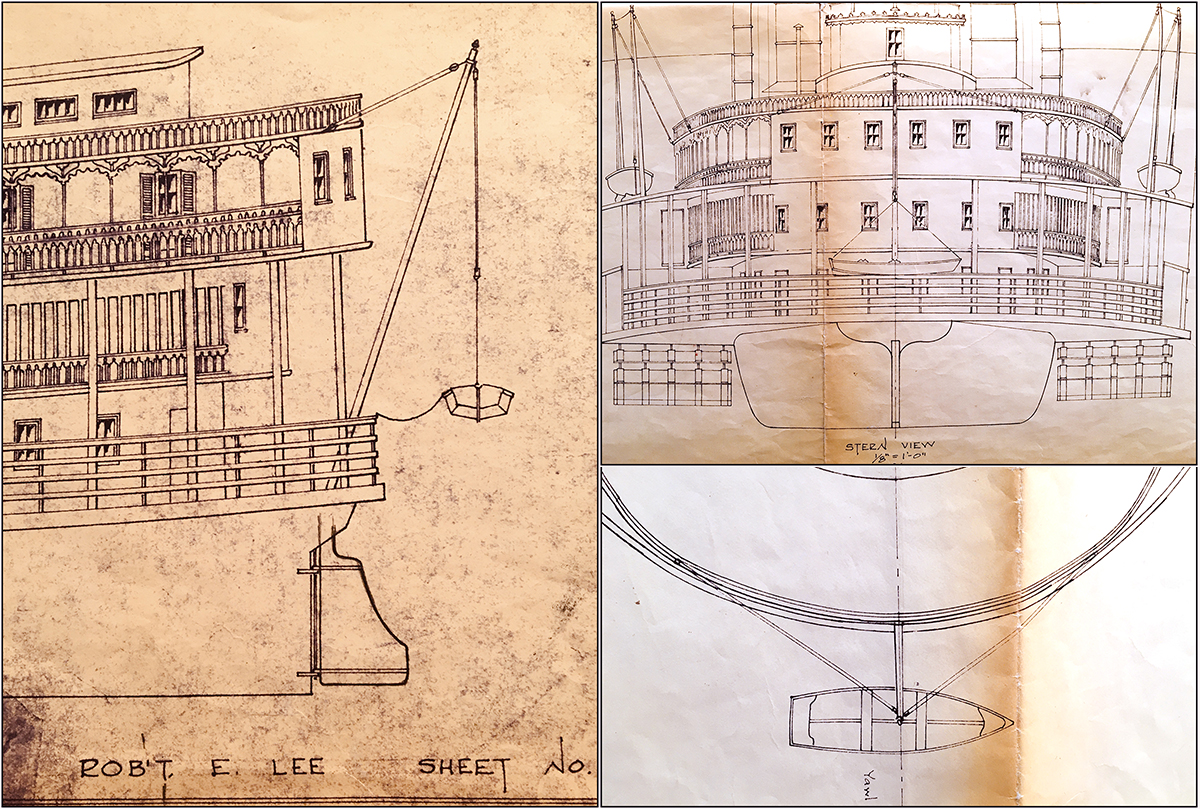

Zoals weergegeven op de tekeningen.

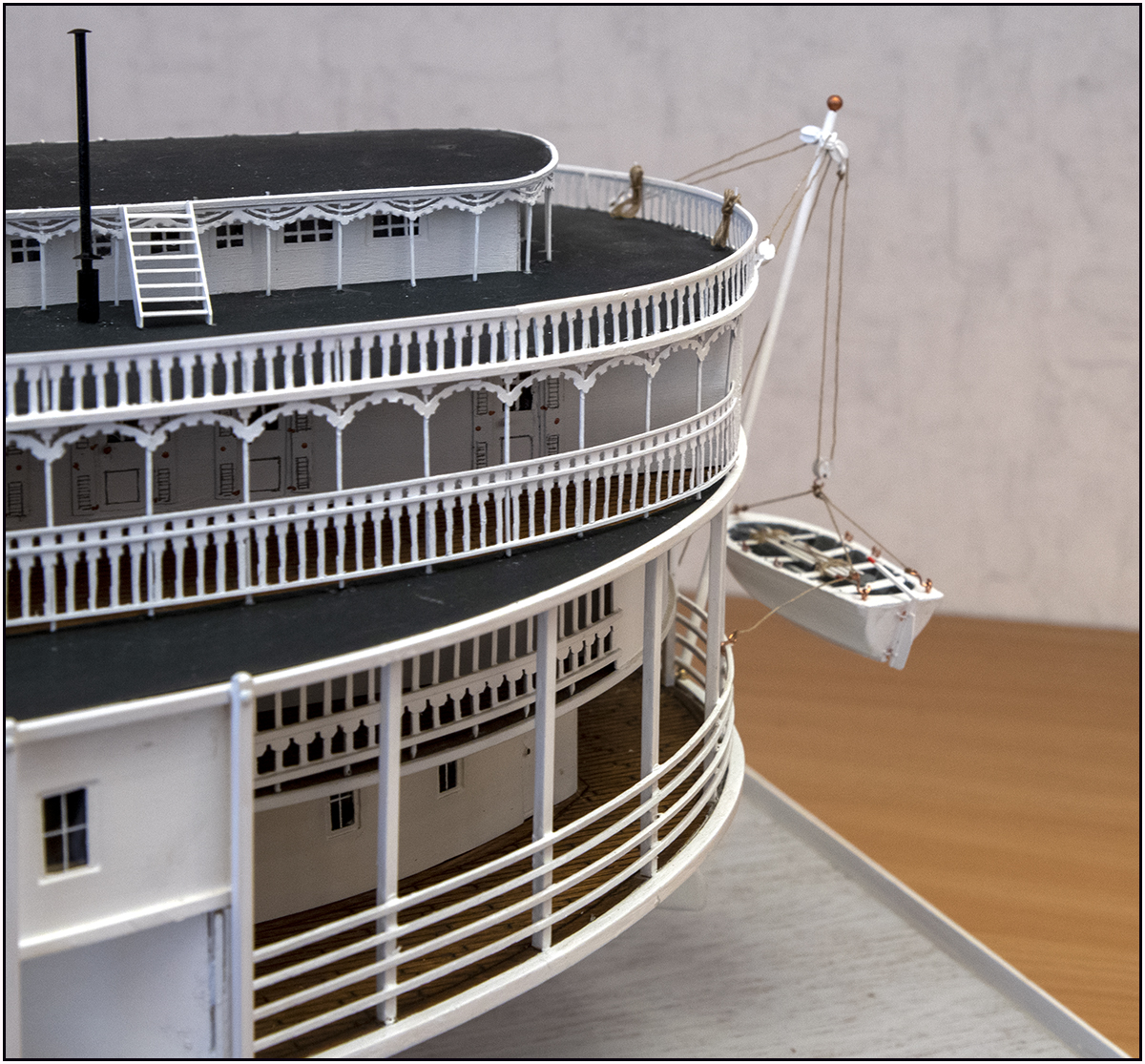

Is what you get:
