Moswey 3 schaal 1:3.5

Discussie in 'Zweefvliegen' gestart door tjarko, 30 okt 2017.

  1. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Gelukkig nog net wat tijd om de ligger met epoxy te verlijmen en vleugelbuis.
    Ik gebruik 20 min potlife, is morgenochtend ruimschoots handvast en klaar om verder te werken.
    Middenribje en halve webbing zit er ook op. Klaar voor voorlijst..

    ramses, ISOLA2 en serge pot vinden dit leuk.
  2. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Voorlijst achterlijst dat gaat allemaal lekker met deze kit.

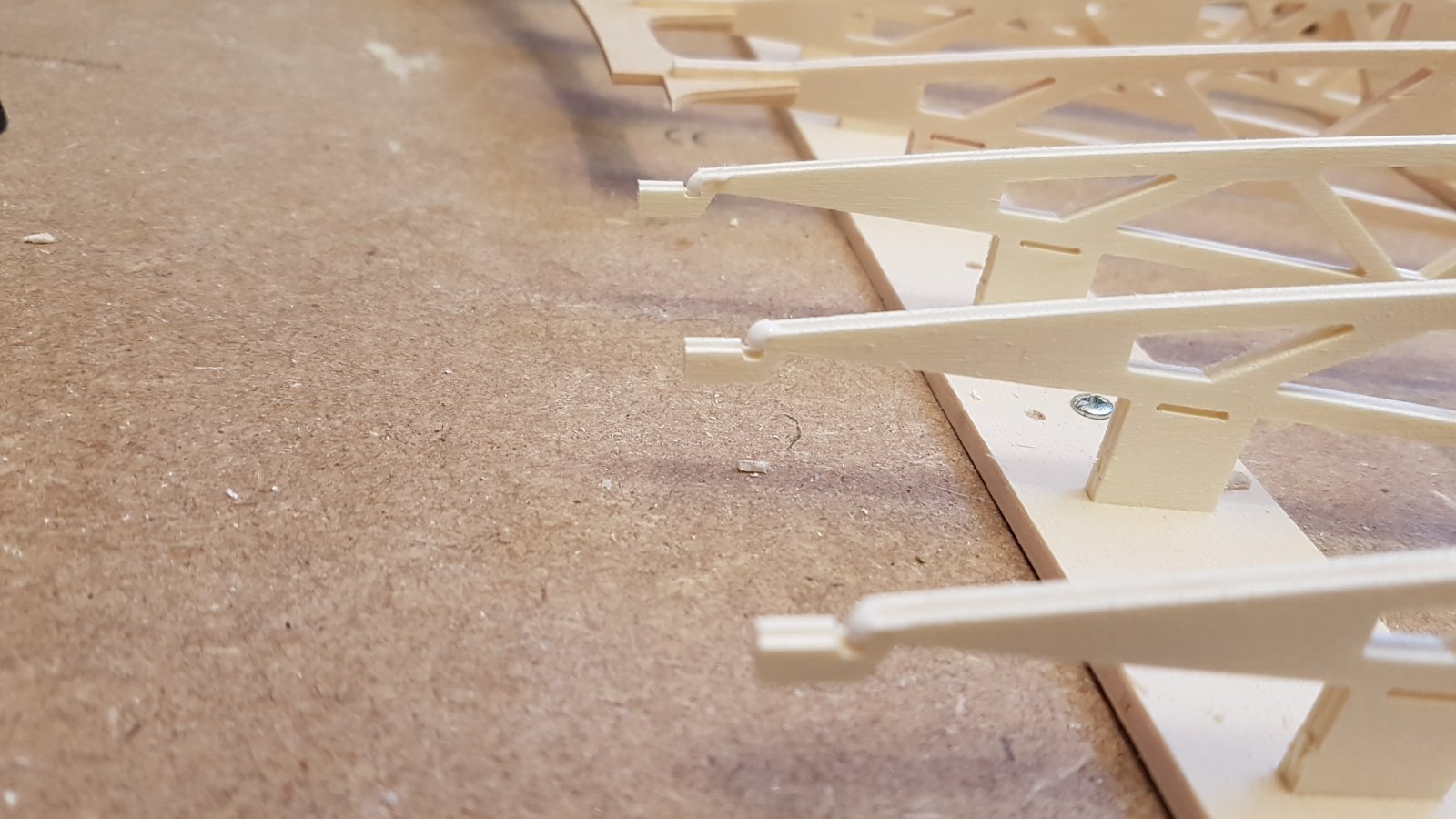

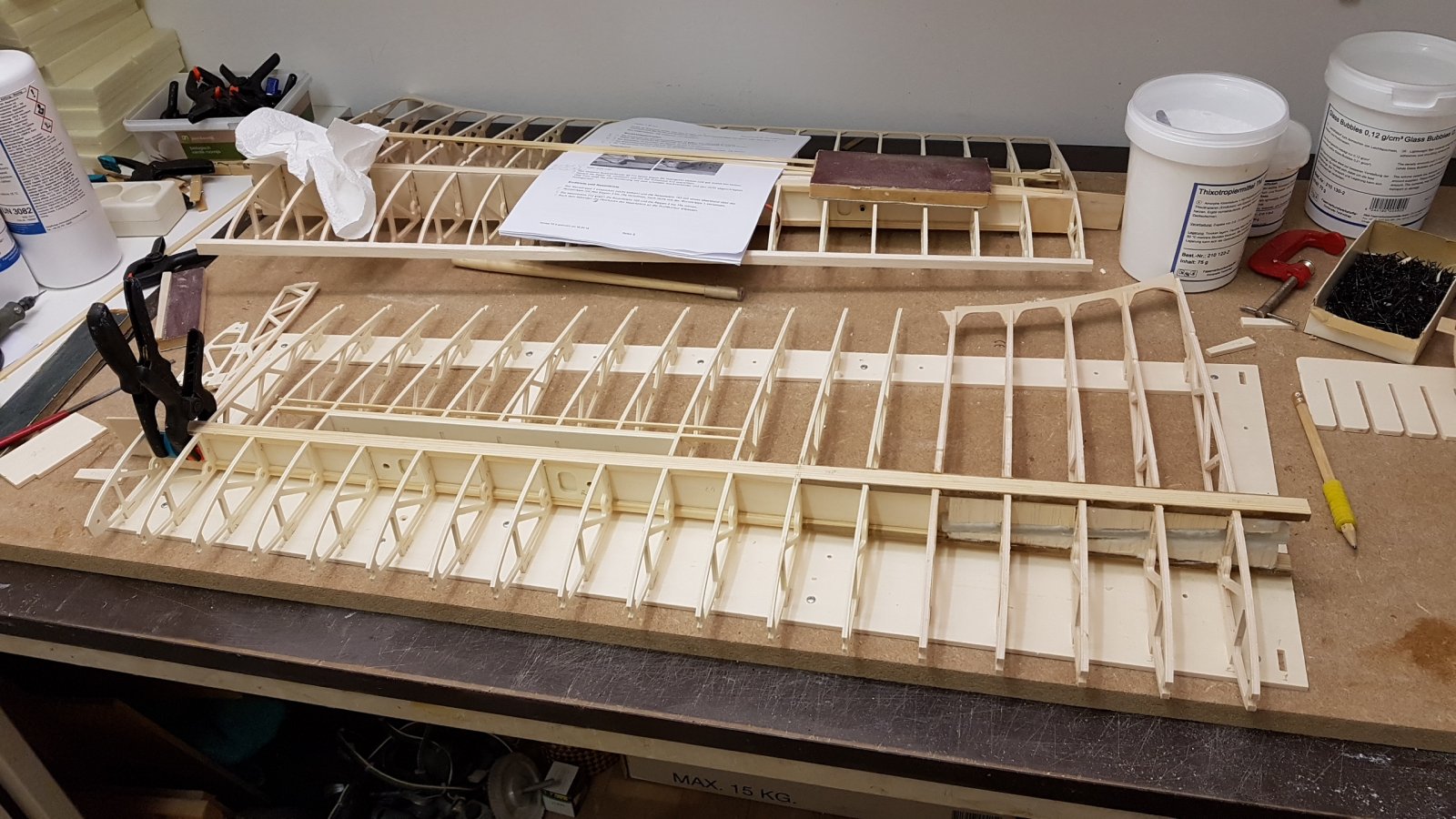

    Detail ribben met steuntjes voor de 2x8 mm 20180204_171852.jpg vuren achterlijst.

    ramses vindt dit leuk.
  3. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

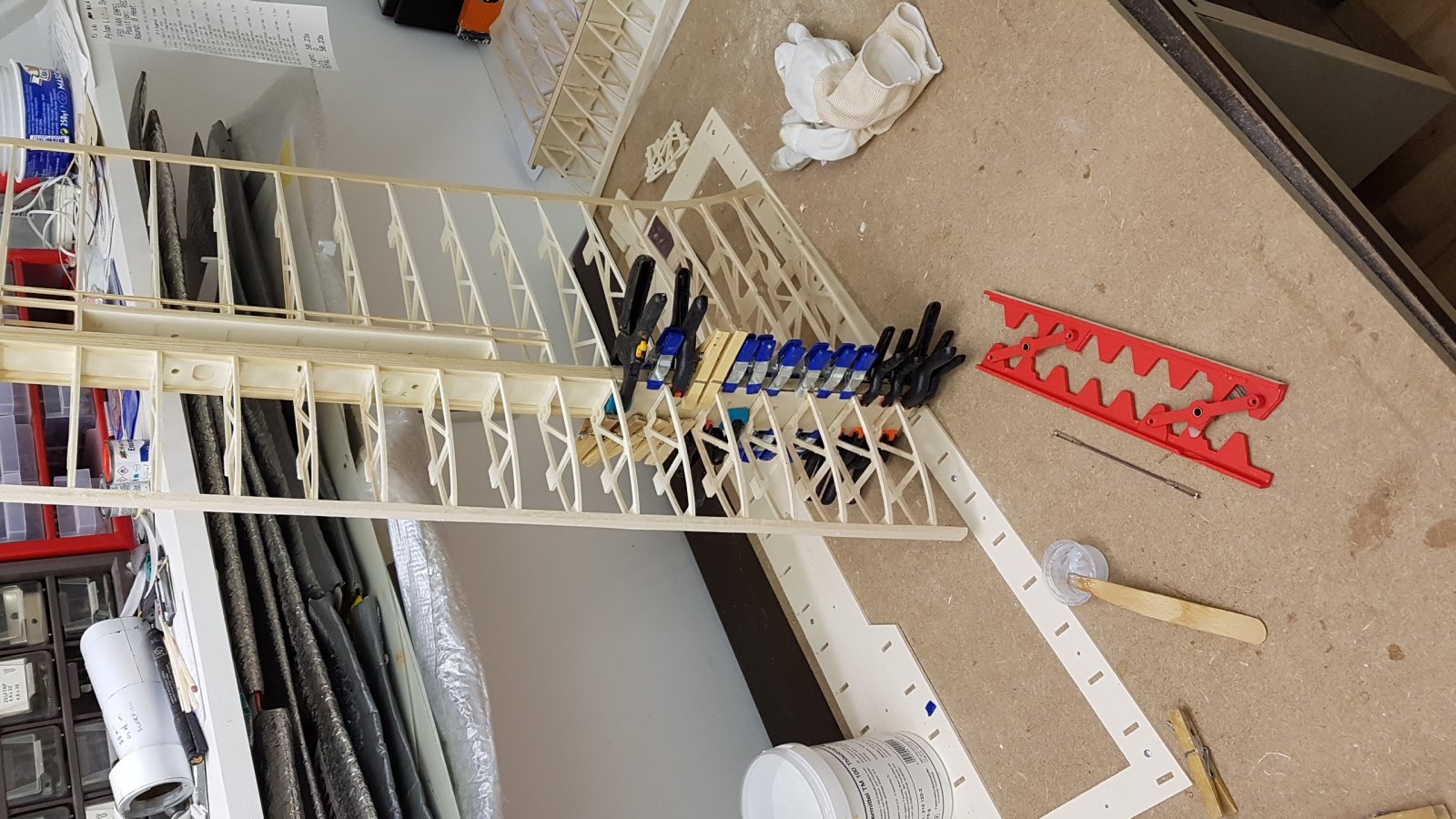

    Webbing vastlijmen met ingedikte epoxy. De tweede vleugelhelft is bijna net zover als de eerste. Dan komt pasmaken op de romp.

    ramses vindt dit leuk.
  4. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Linker vleugel begint te passen.

    ramses en Ariel vinden dit leuk.
  5. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Lijkt wel een schuurdeur zo!

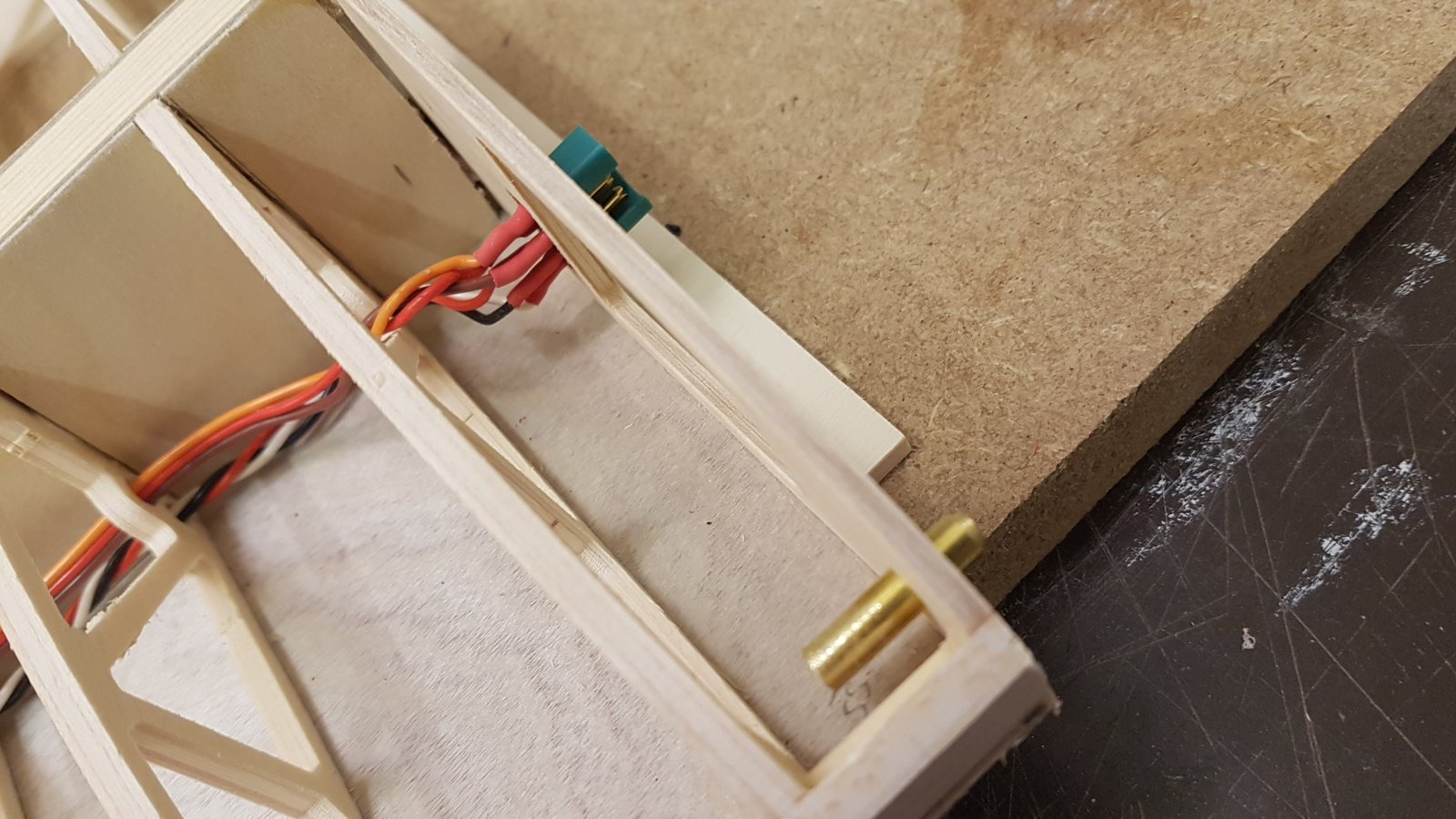

    Buis in de romp gelijmd. Vleugels pasmaken is wel een klusje. De wortelribben zijn ietsje krom en kieren. Moeten wat houtes tegen zodat het mooi gaat passen.

    Vraagje: wat is een goede methode om de vleugels tegen de romp te bevestigen?


    ramses en serge pot vinden dit leuk.
  6. J.B

    J.B

    Lid geworden:
    22 jun 2011
    Berichten:
    519
    Locatie:
    Drenthe
    ik vind het multilock systeem prima werken.
    afhankelijk van de spanwijdte gebruik je kunststof pennen met 1, 2, 3,of 4 ringen

    https://www.multiplex-rc.de/produkte/725142-multilock-uni-set

    en hieronder een draadje hier op MBF
    http://www.modelbouwforum.nl/threads/vleugel-bevestiging-grotere-zwever.113001/

  7. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Zo de eerste vleugelhelft is bijna beplankt.
    Eerst de onderzijde. Dan terug op de mal met halve ribjes ter ondersteuning. Zo wordt een vleugel heel gemakkelijk kaarsrecht. De torsiestijfheid is enorm nu de torsiedoos beplankt is.
    Even op de weegschaal. 557 gram! Dat valt me flink mee.

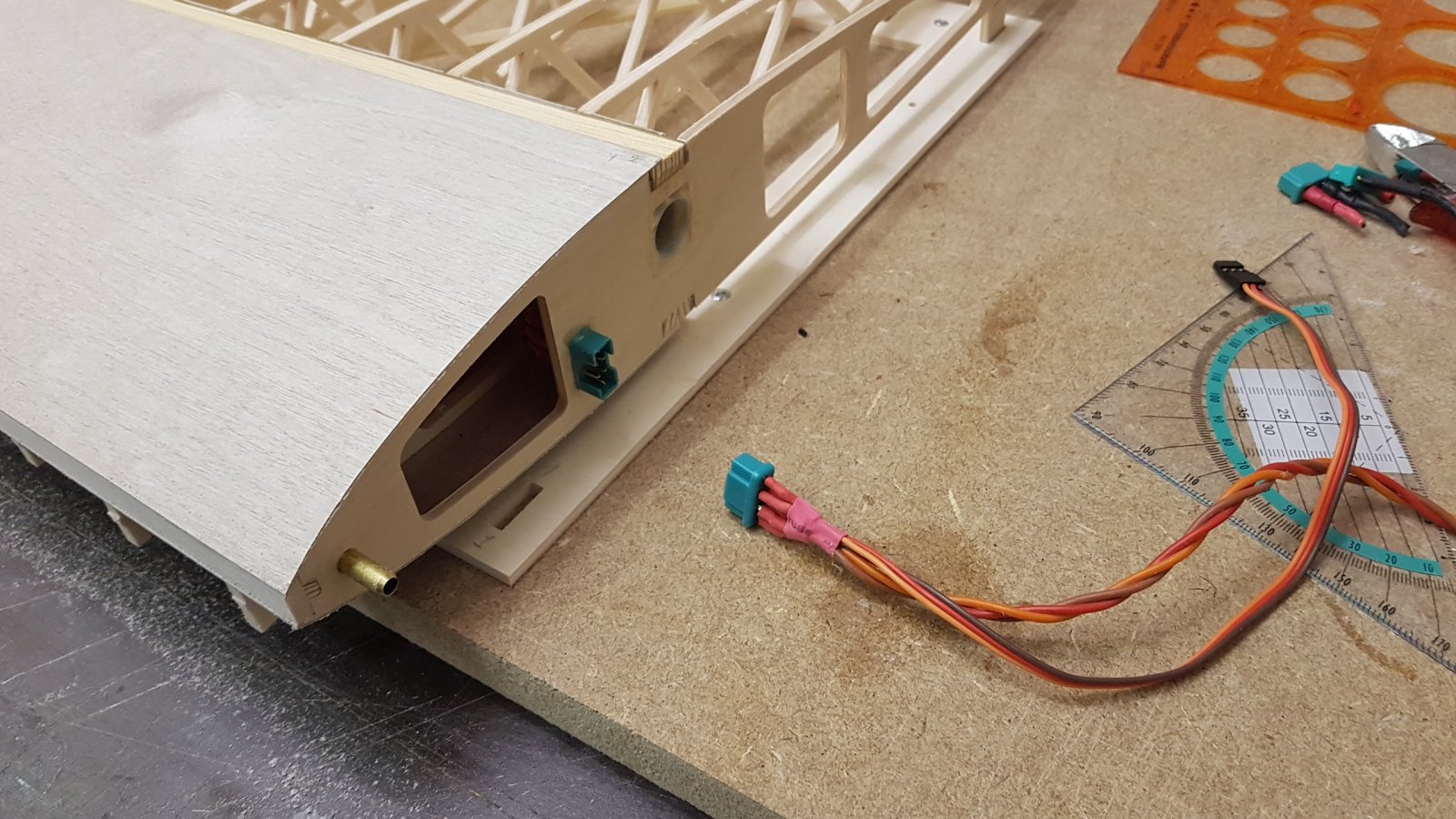

    Wat plaatjes.



    V



    ramses, ron van sommeren, E.hof en 2 anderen vinden dit leuk.
  8. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Nu met 2 vleugelstompjes..
    De volgende keer passen gaat niet meer lukken in mijn bouwzoldertje..

    ramses vindt dit leuk.
  9. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Puntjes op de i van de kleppen.
    In de kleppenkast moeten nog 2 mm balsa lijstjes om te zorgen voor een lekarme afdichting.
    Eerst de triplex indekking netjes flush geschuurd met de kleppenkasten.
    Toen de latjes er in.... En dat paste helaas net niet met de boutjes en moertjes die ik had gebruikt om de kleppen vast te zetten op de armpjes.
    Navraag bij de bouwer, hij zet ze vast met holnietjes zoals bij servo,s zitten.
    Die had ik helaas niet meer, dus de draaibank weer te hulp geroepen. Kleine busjes gemaakt 3mm dik met 6mm flensje van 0.5 mm dik. Heel voorzichtig vastgelijmd met 5 min epoxy....
    Het gaat nu wel passen, maar de spacer busjes op de 2 draai assen moet ik ook opnieuw maken. Het komt echt op 0.5mm precies.

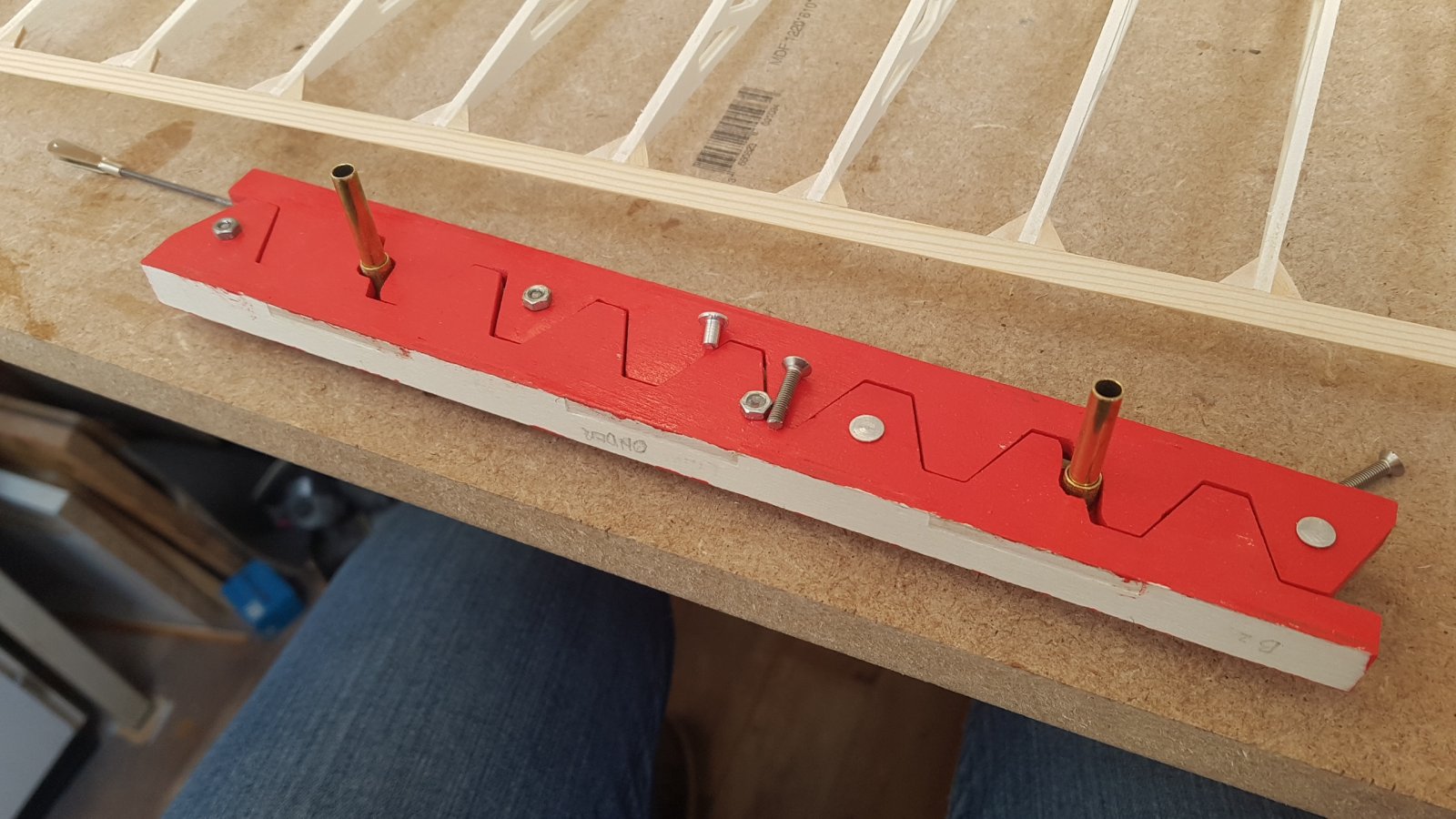

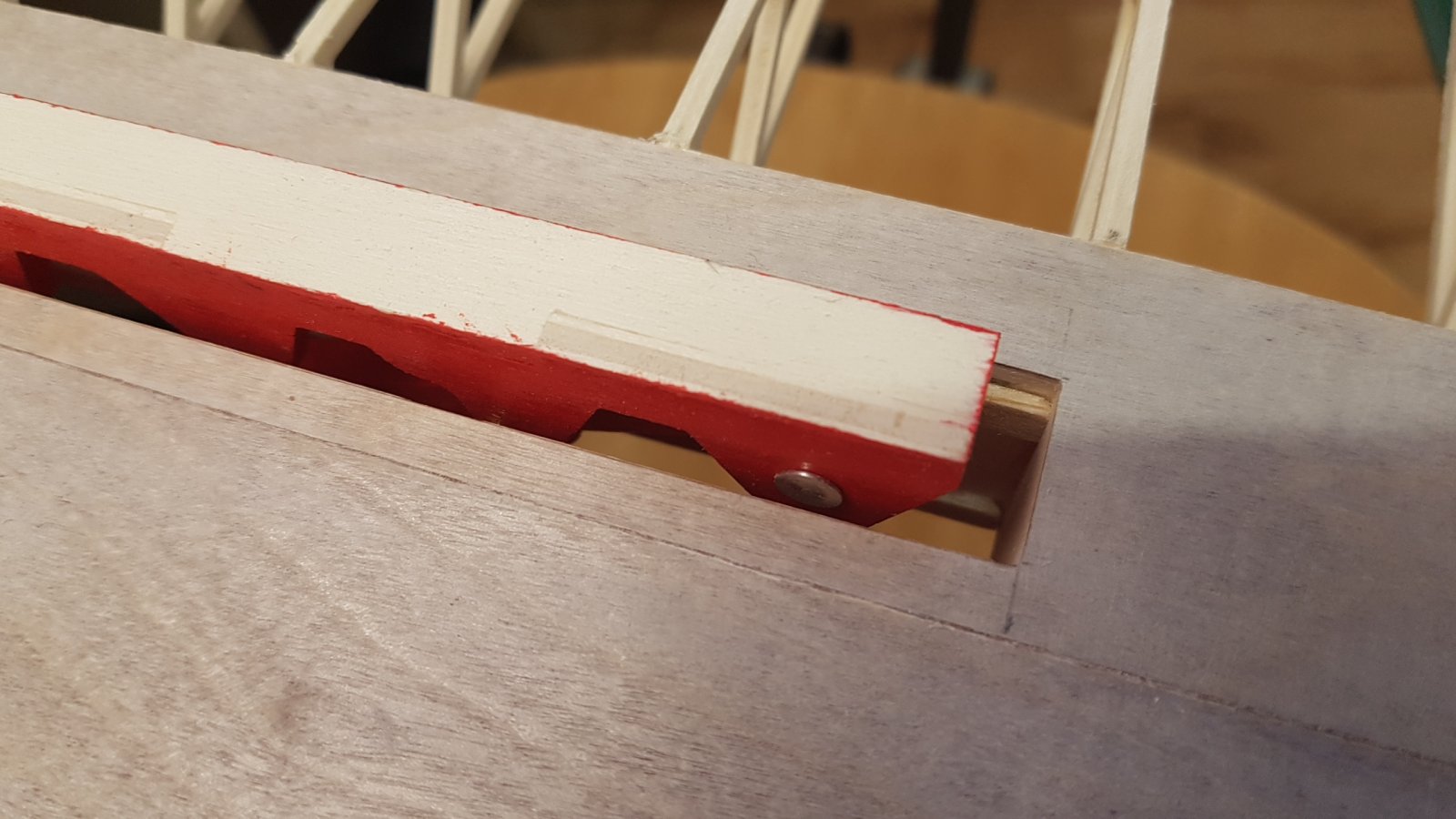

    Klep met oude boutjes en de busjes, voor het verlijmen

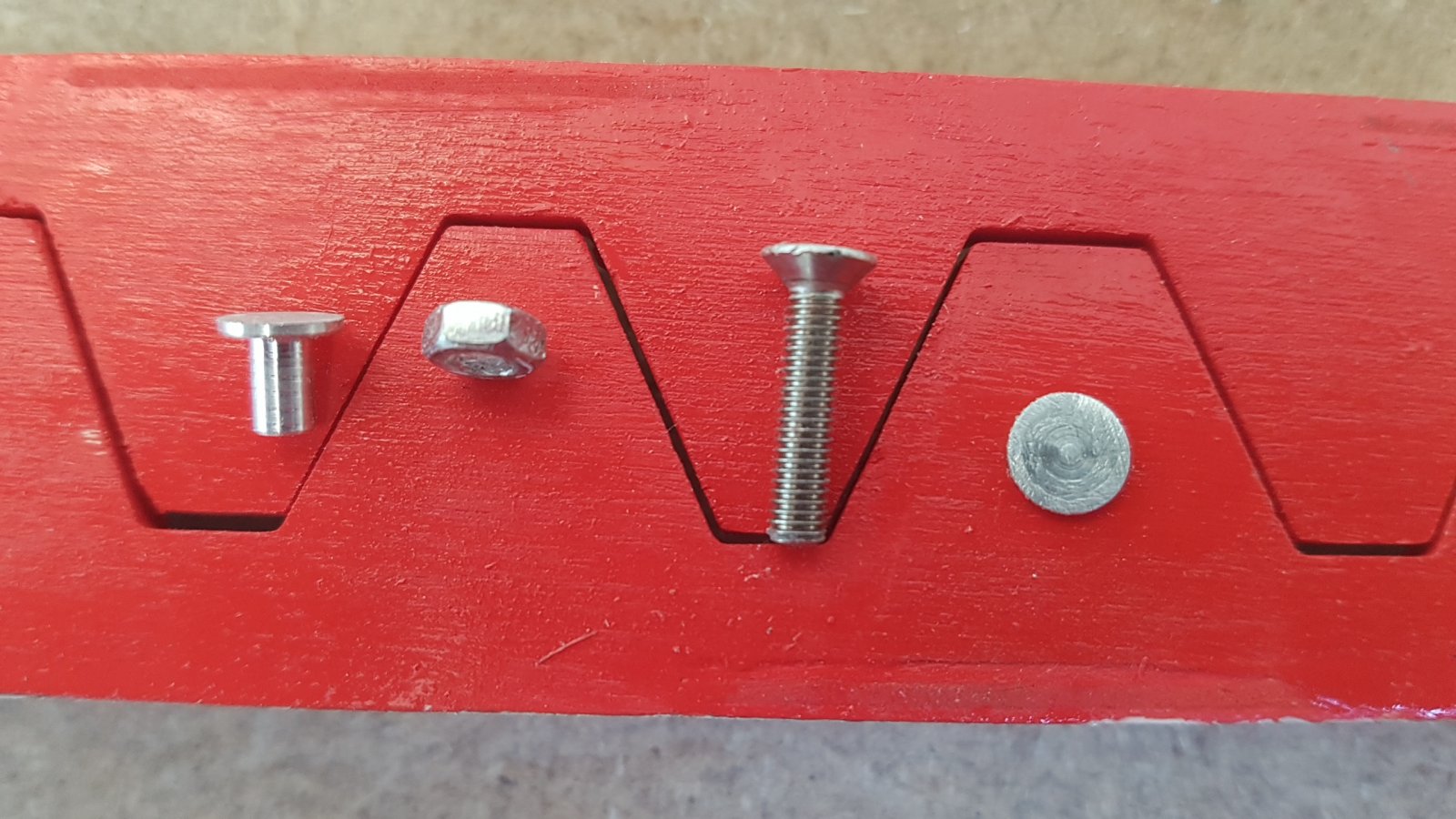

    Closeup..

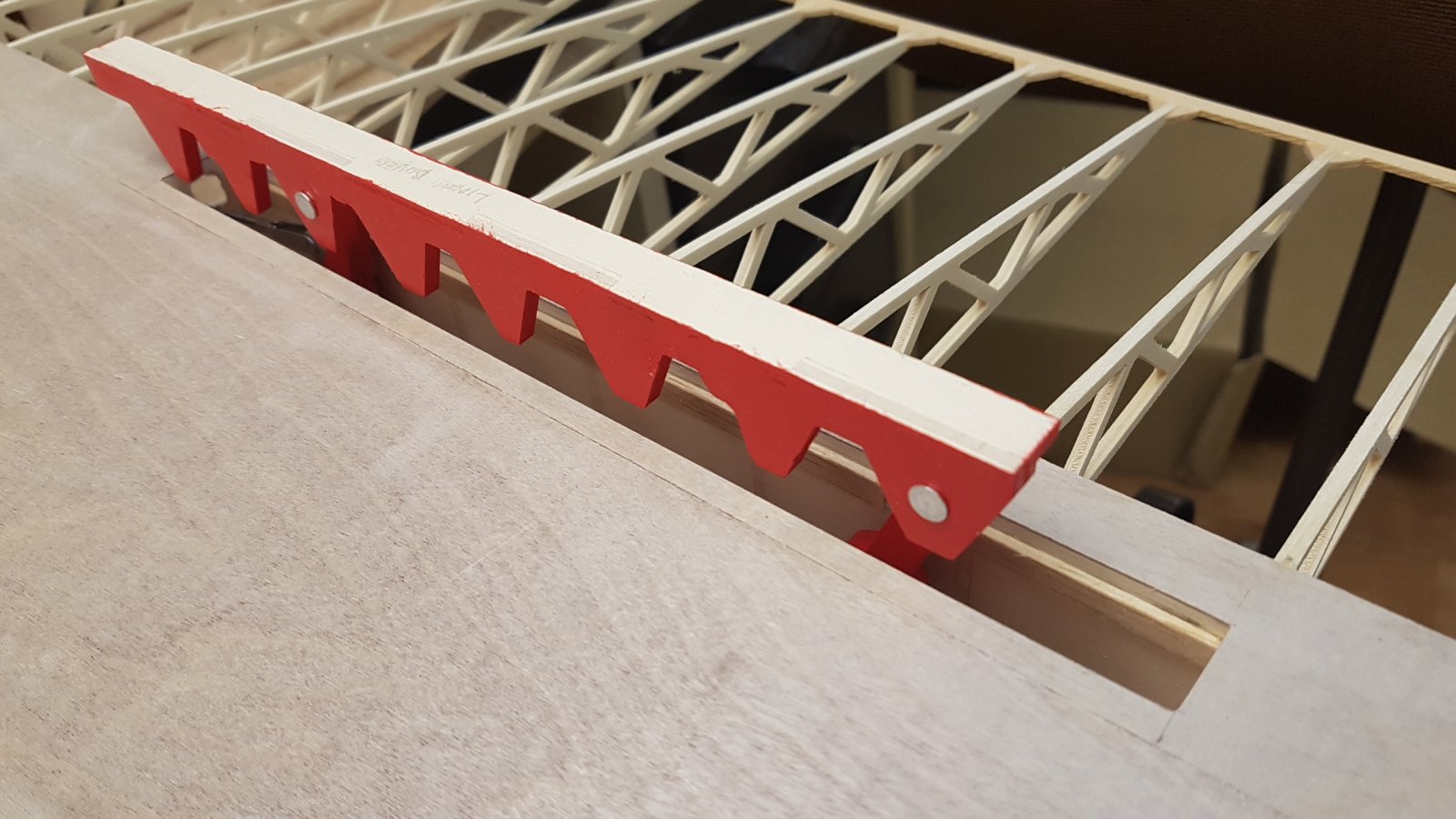

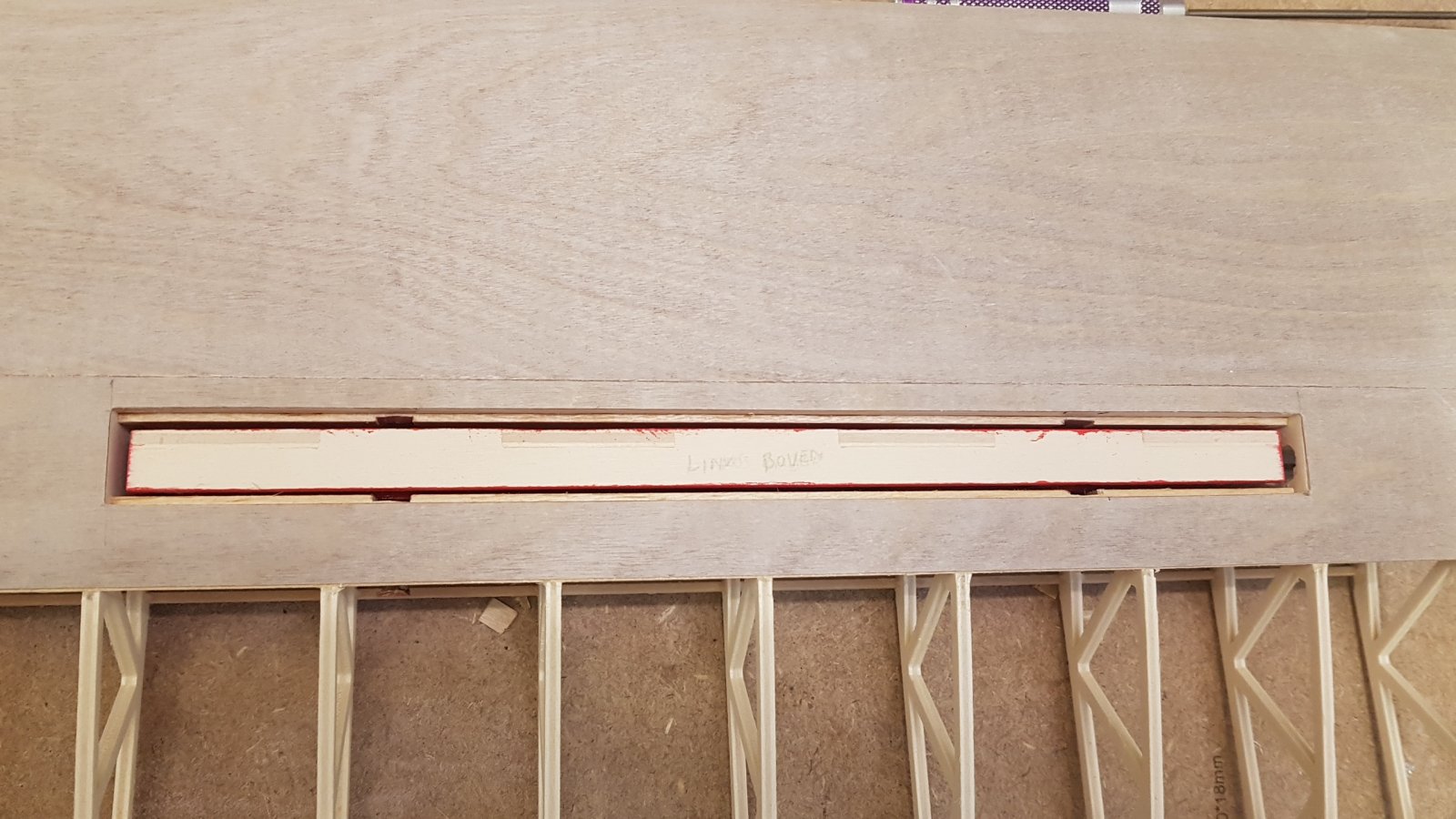

    Zo strak zit dat. Waar de draaiassen en hulzen er in schuiven bij het monteren moest ik de sluitlijstjes van inkepingen voorzien.
    Wordt wel mooi!
    Moet heel netjes gecentreerd worden.
    Wel fijn als het straks netjes afdicht. Zal de zweefeigenschappen goed doen.

    ramses, serge pot, aurectar en 3 anderen vinden dit leuk.
  10. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Ondertussen bekledingsmateriaal besteld. De bouwer raad Diatex1000 aan , fijngeweven polyesterdoek. Maar ik kan in huis niet spanlakken vanwege enig astmatische huisgenoten. Toen maar eens Diacov1000 geprobeerd, zelfde spul maar met lijmlaag, strijkbaar. Je leest soms dat het wat lichter is dan Oratex. Het zou dichter geweven zijn dan Sig coverall.

    Laatst bewerkt: 25 feb 2018
  11. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

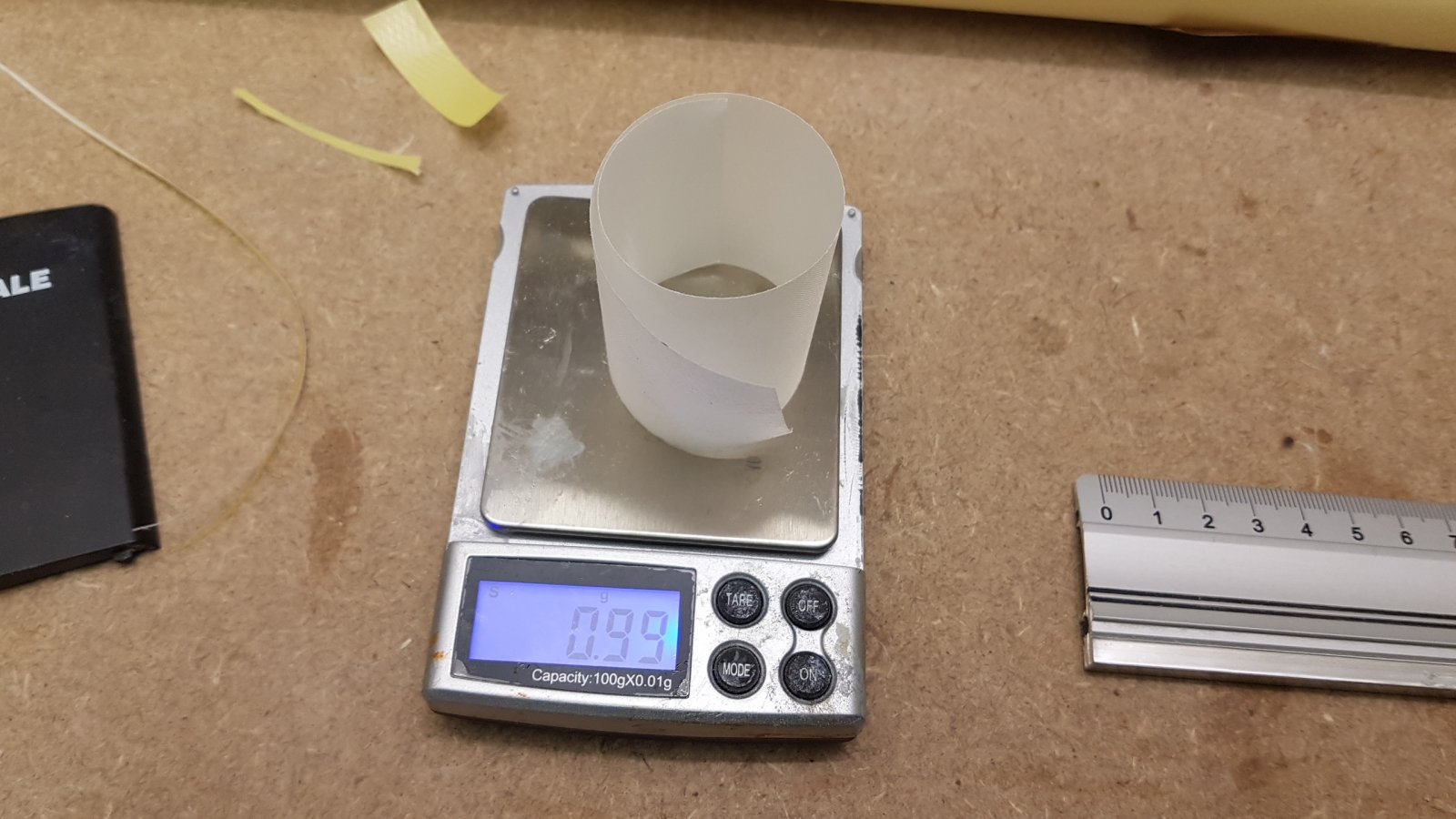

    Stukje van 5x20 cm afgesneden en op de weegschaal. 1.43 gram met schutfolie. 0.43 gram schutfolie. 0.99 a 1.00 gram diacov1000. Dus toch 100 gr/m2...Is dat lichter dan Oratex?

    Laatst bewerkt: 25 feb 2018
  12. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Vandaag de neuslijst er aangelijmd en in vorm geschaafd en geschuurd.
    Lekkere berg krullen.

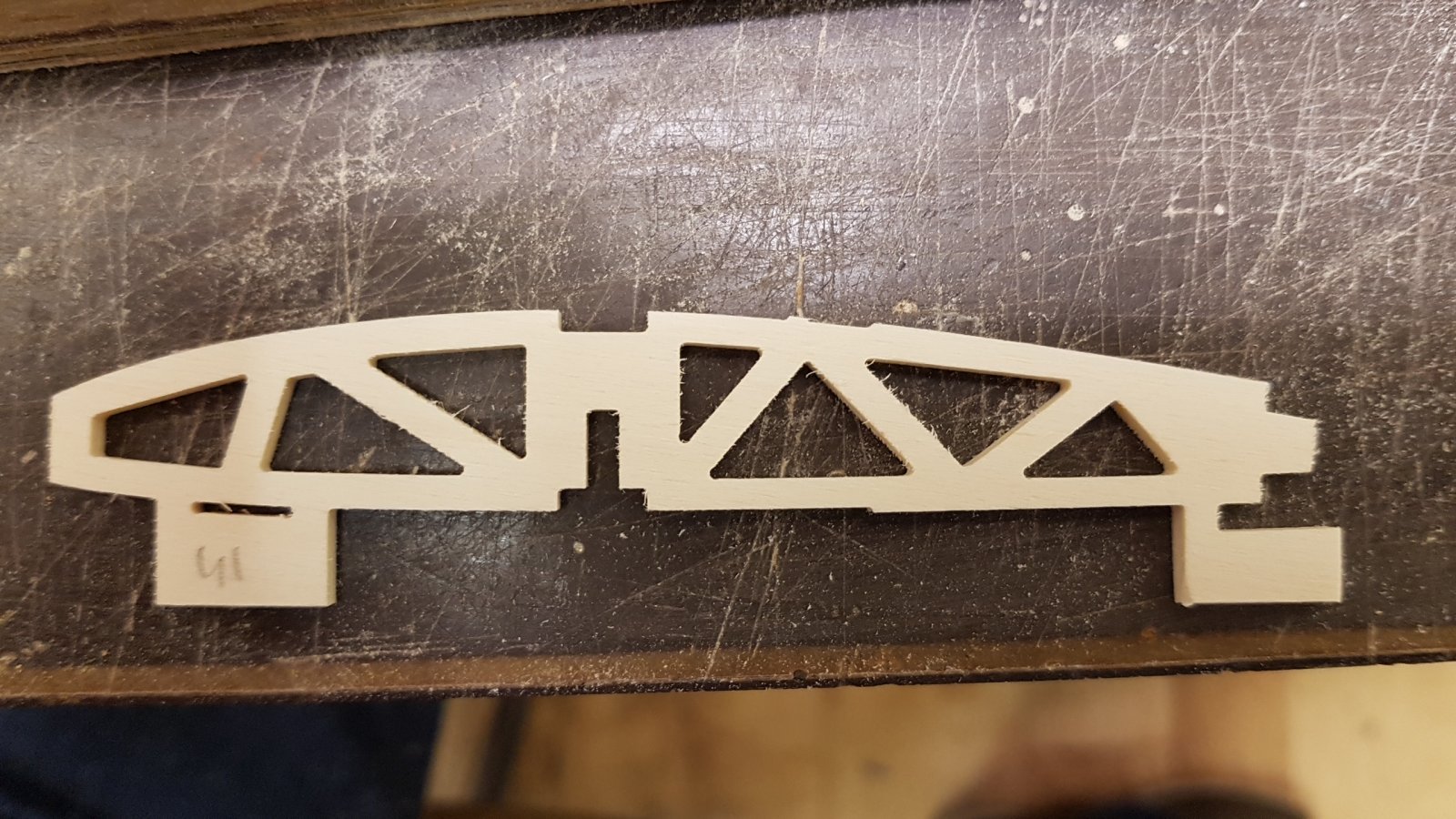

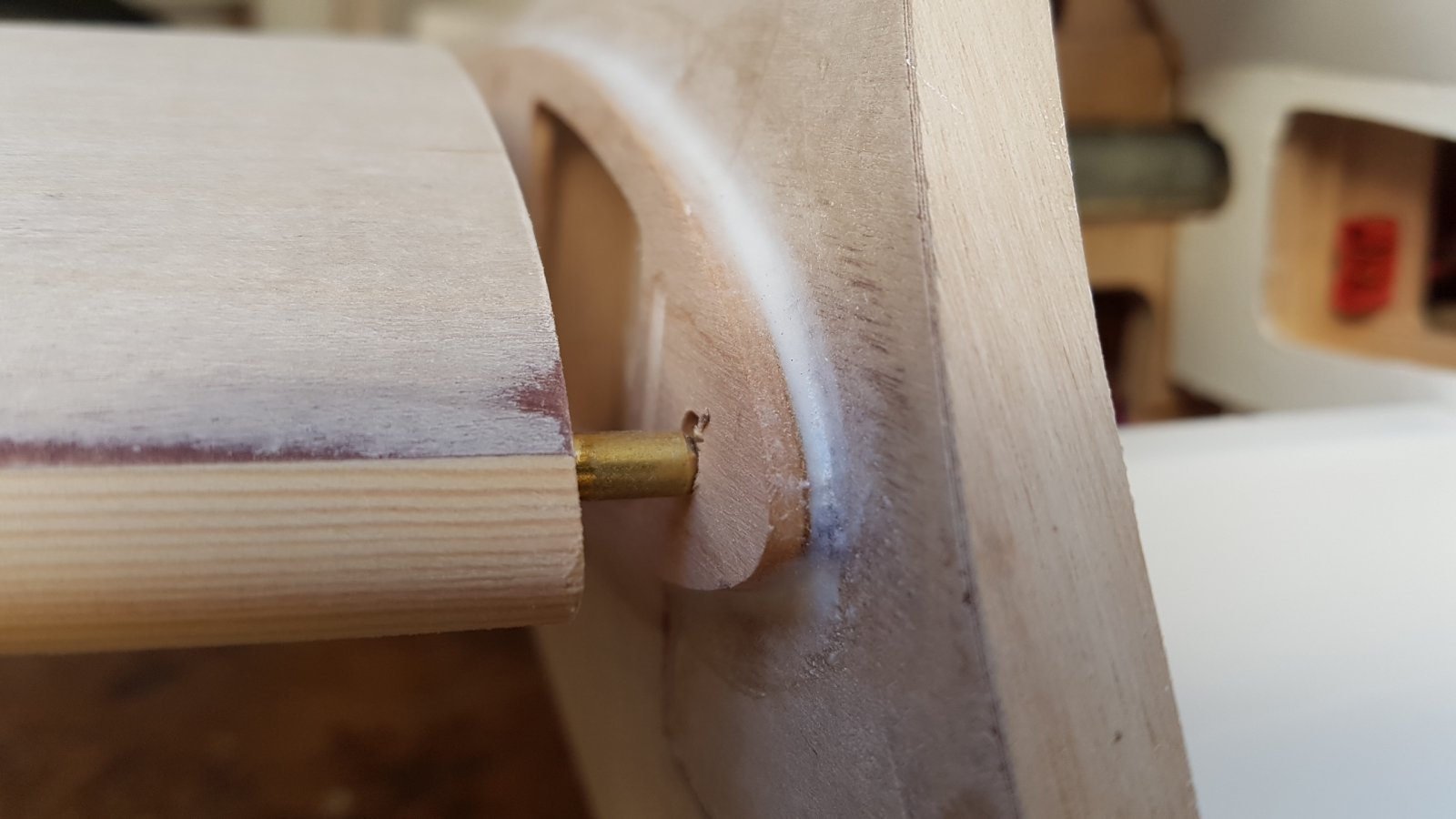

    20180225_155510.jpg is wel netjes geworden.. na het vegen en stofzuigen.
    Helaas hars arme latjes want ik miste de lekkere geur van versgeschaafd vuren.
    De vleugels beter pasgemaakt op de romp.
    Vreemdgenoeg zaten de messing pasbussen veel te laag t.o.v de gaten in de wortelribben.
    Nog eens goed gecontroleerd of de 14 mm pen overal centrisch in zit. Toch wel ok hoewel het 14x18mm rechthoekige gaten zijn voor de eigenlijke rechthoekige pen.
    De gaten in de wortelribben een beetje naar onderen uitgefreesd. Nu gaan de vleugels er wel goed op, en toch geen speling.
    Een foto van het vooraanzicht maakt duidelijk wat er aan de hand is. De wortelribben staan niet haaks op de 14mm pen. Maar de 5mm messing paspennen staan wel haaks op de wortelribben. En ik heb deze 5mm pennen lekker lang gemaakt.. aiii.
    Deze pennen hadden uitgelijnd moeten zijn met de 14mm pen.
    Het zit nu ook wel ok, dus gewoon mee vliegen. Als de vleugels tegen de romp zitten liggen beide pennen (voor en achter) netjes tegen de bovenzijde van de gaten.

    ramses vindt dit leuk.
  13. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Eindelijk tijd voor de vleugeltippen.

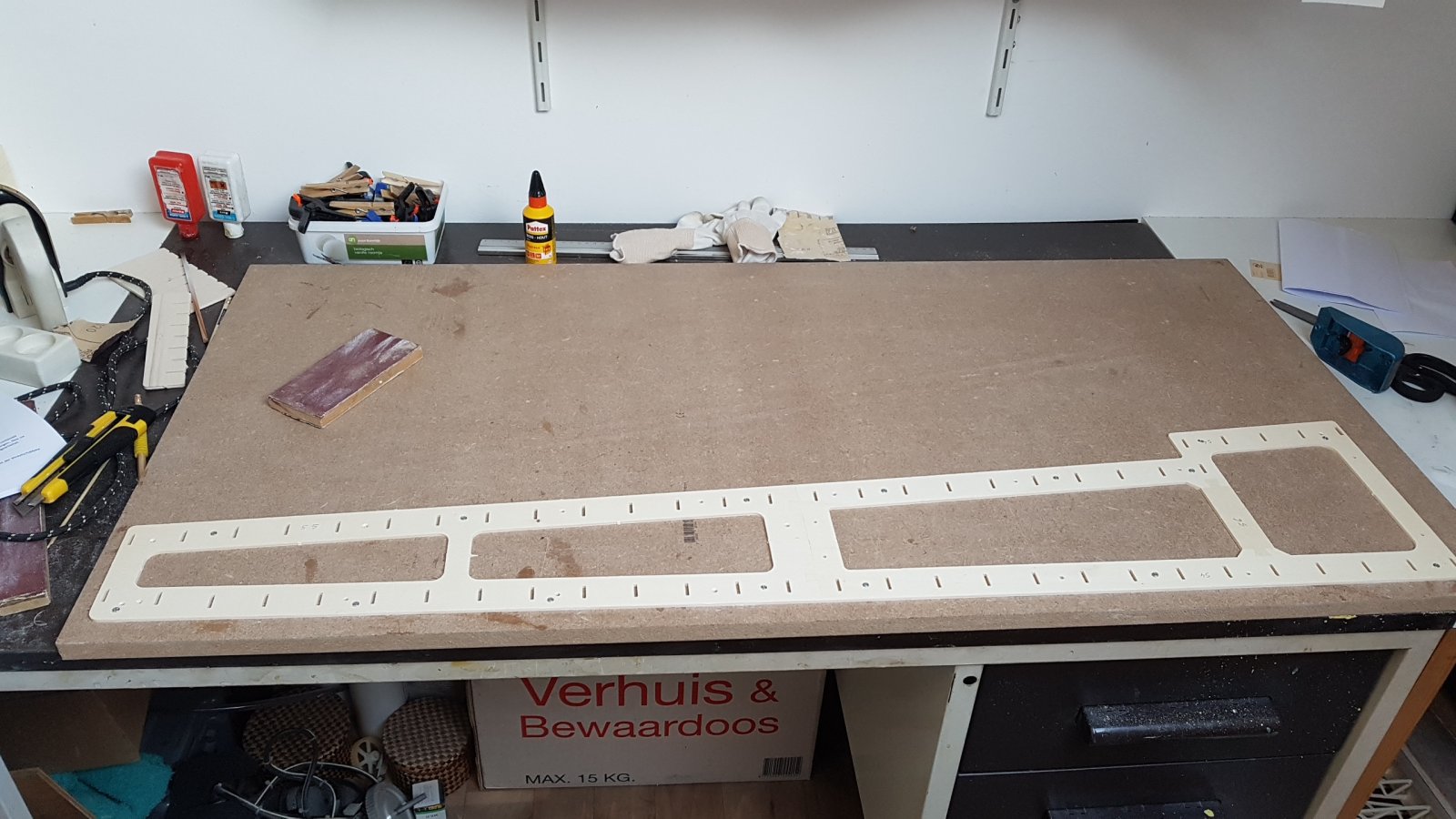

    Mallen op de bouwplank schroeven.

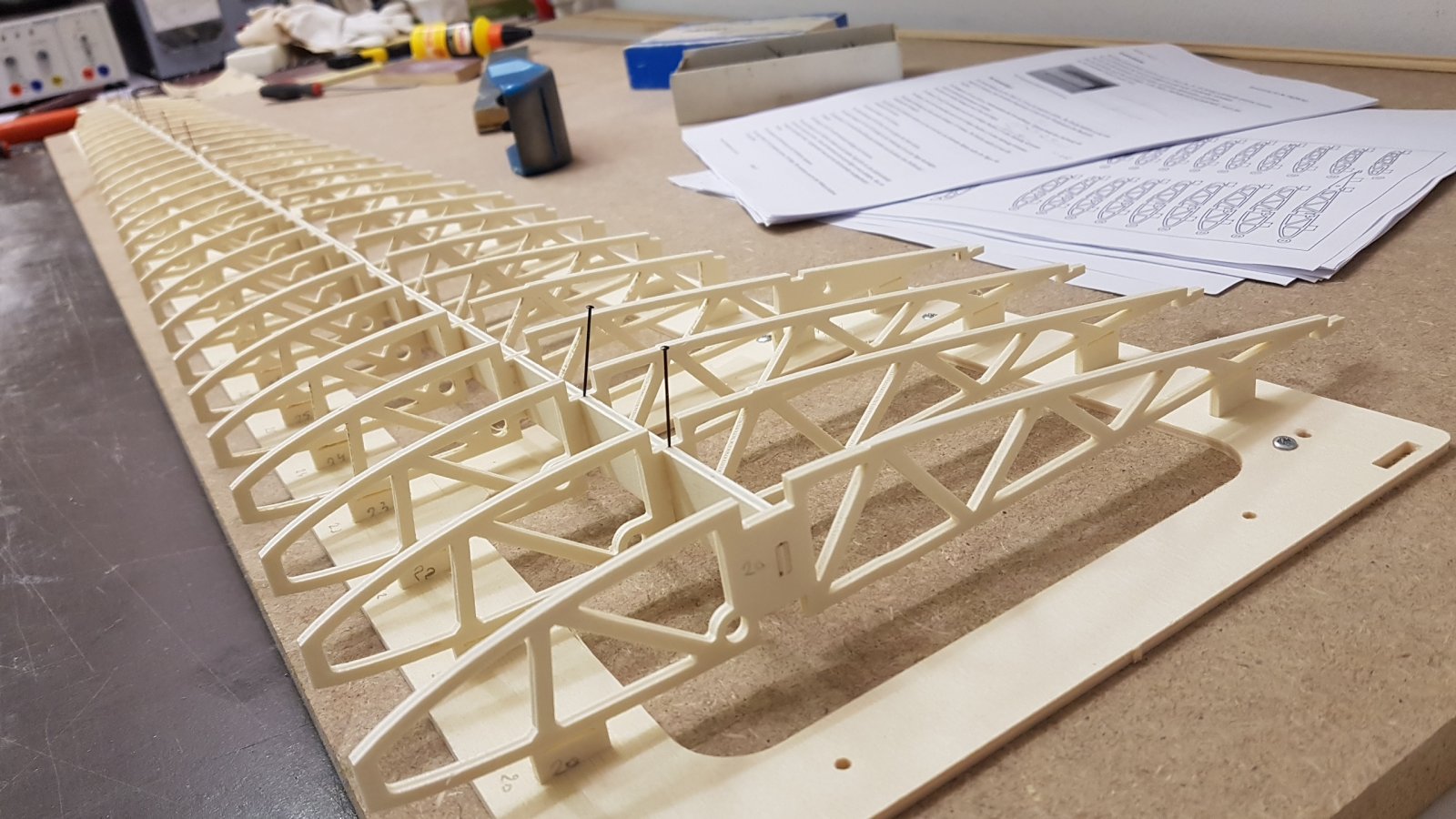

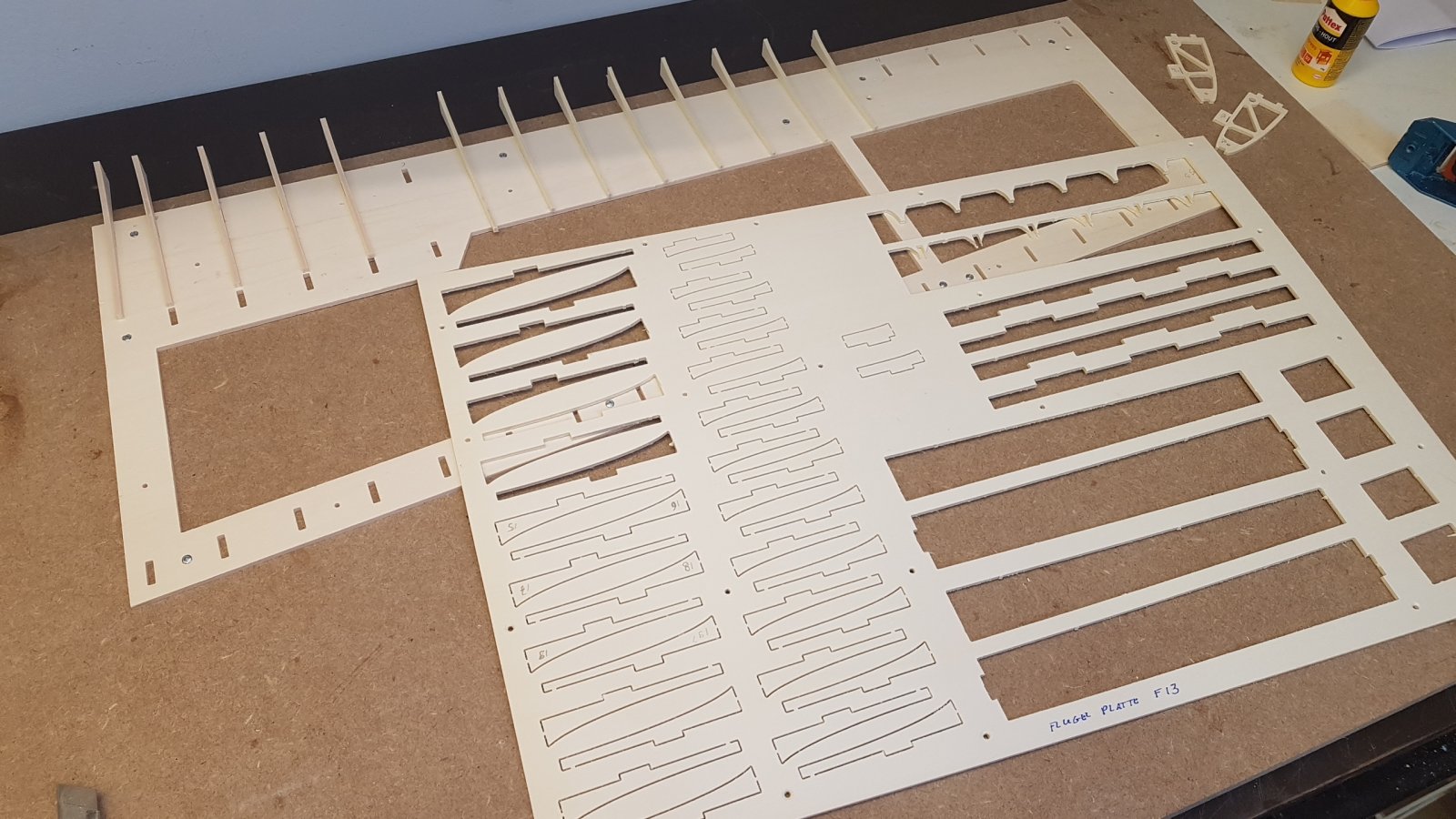

    Ribben en webbing uit de freesplaten halen.
    Alle nokjes wegschuren. Zo mooi deze ribjes. Bij de eerste uit de set dacht ik dat er een fout ribbeltje in zat dat ik ijverig wegschuurde, maar dat is de 0.40 mm sprong voor de .4mm triplex indekking..hihi..
    Ook de inwendige hoekjes voor de liggers moeten even gevijld worden, frees radius er uit.
    En dan zit alles snel in elkaar.
    Eerst de webbing, uit 2 delen met 4 ribben op zijn plek zetten.
    Daarna de resterende ribben er op.
    Dan moeten de liggergordingen er in. Even vertraging want mijn hout is op. Heb 1 gording klaar...

    ramses, jan brilman, Bankzitter en 3 anderen vinden dit leuk.
  14. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013

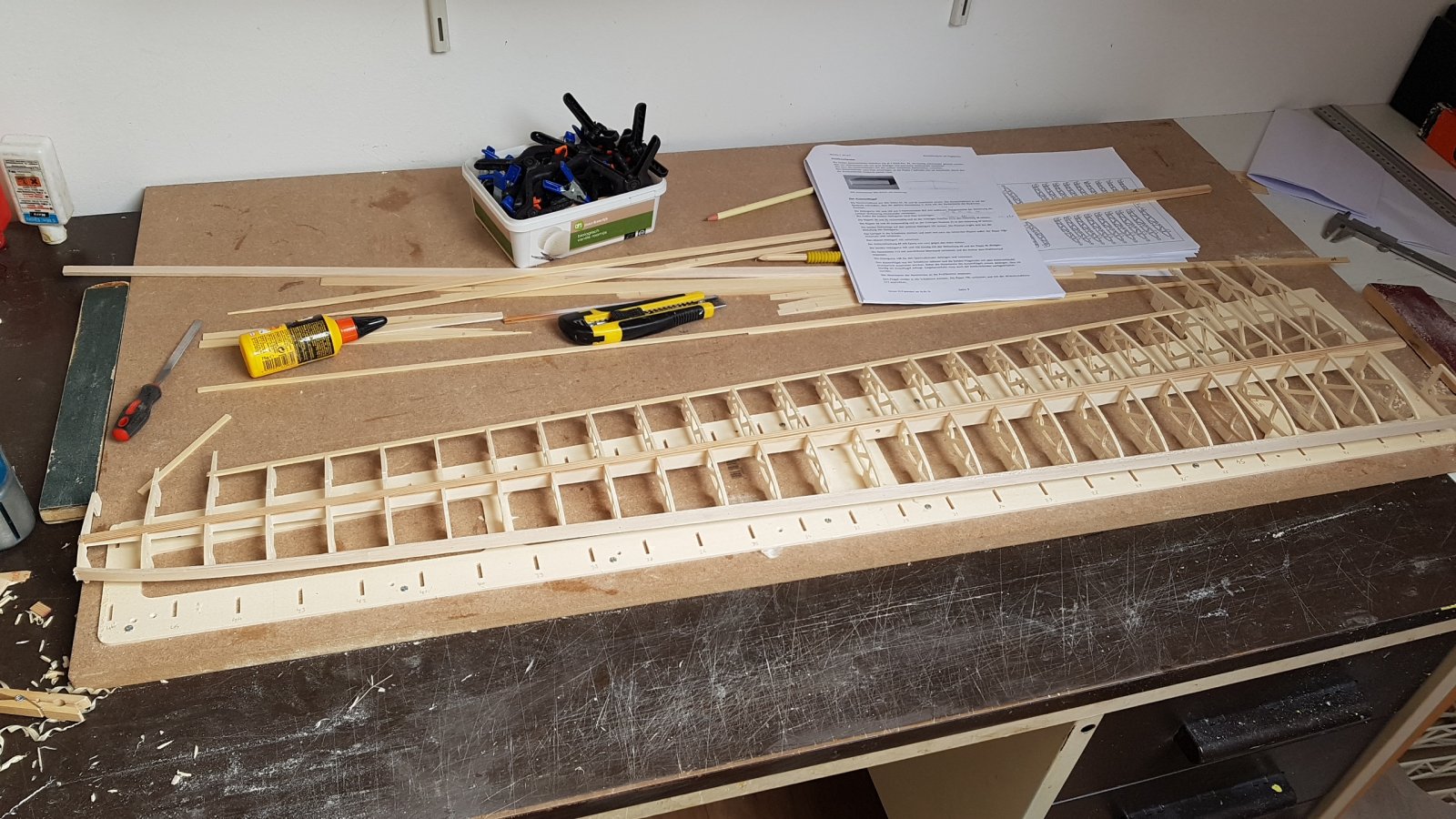

    Zo we zijn weer een week verder. Eigenlijk alleen vandaag gebouwd. Het was deze week ook jaarvergadering van de club en schaatsweer.
    De gordingen zijn zeer sterk verjongd. Uit 3 lagen 2x8mm vuren
    De vleugel bouwt erg makkelijk en snel. Ik doe het niet precies volgens de beschrijving waar eerst de onderste gording er in moet.
    Ik ga lekker verder met alles in de bouwmal. Bovenligger neuslijst hulpligger. Dan de vleugel uit de mal en onderste liggerdelen er in. Wel opletten dat alles recht blijft. Dus toch terug in de mal. Onderste gording trek ik vast met stukjes binddraad van de tuin.
    Neuslijst hulpligger hoofdligger.
    Onderste gording vastgetrokken met stukjes ijzerdraad.

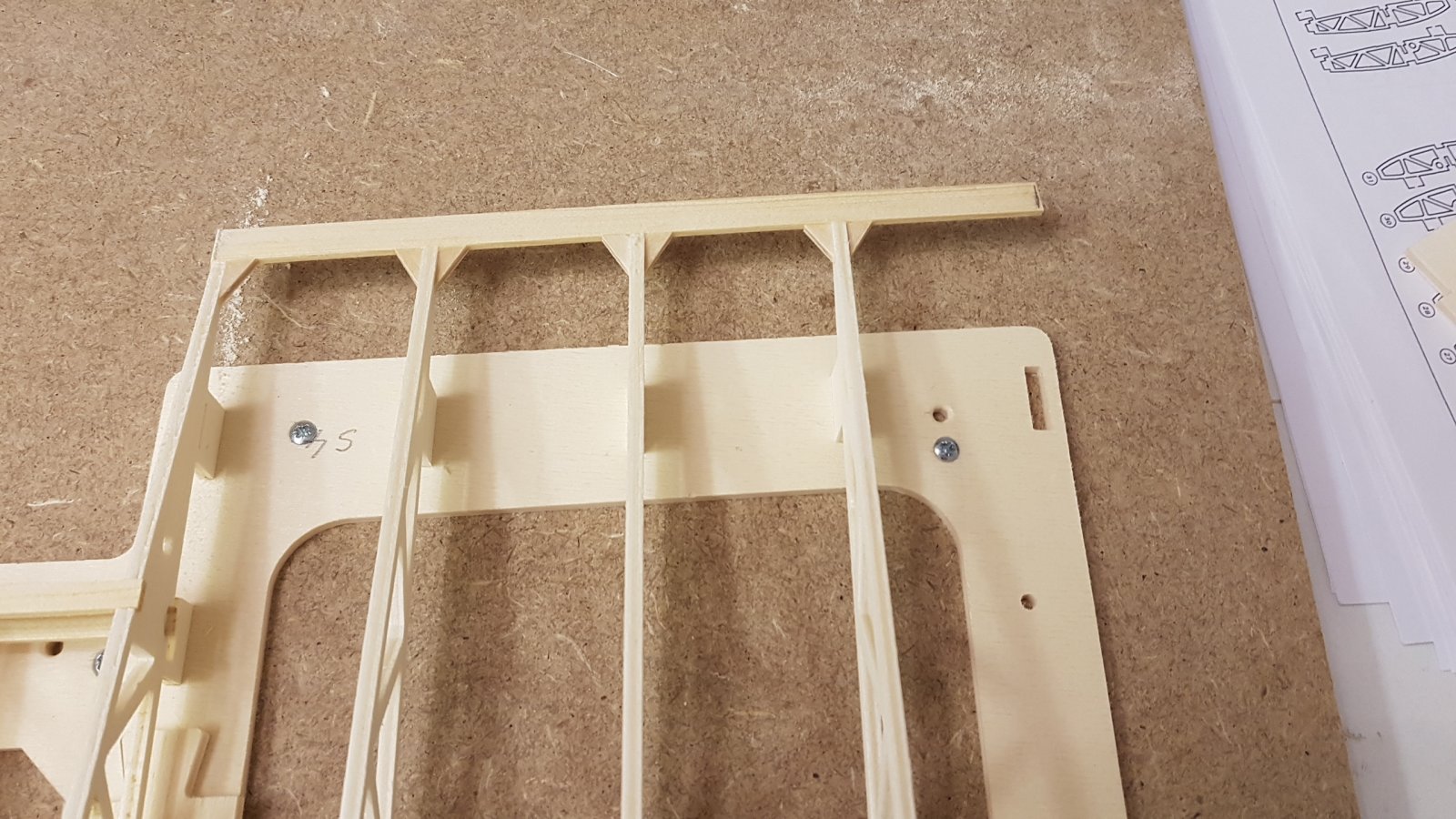

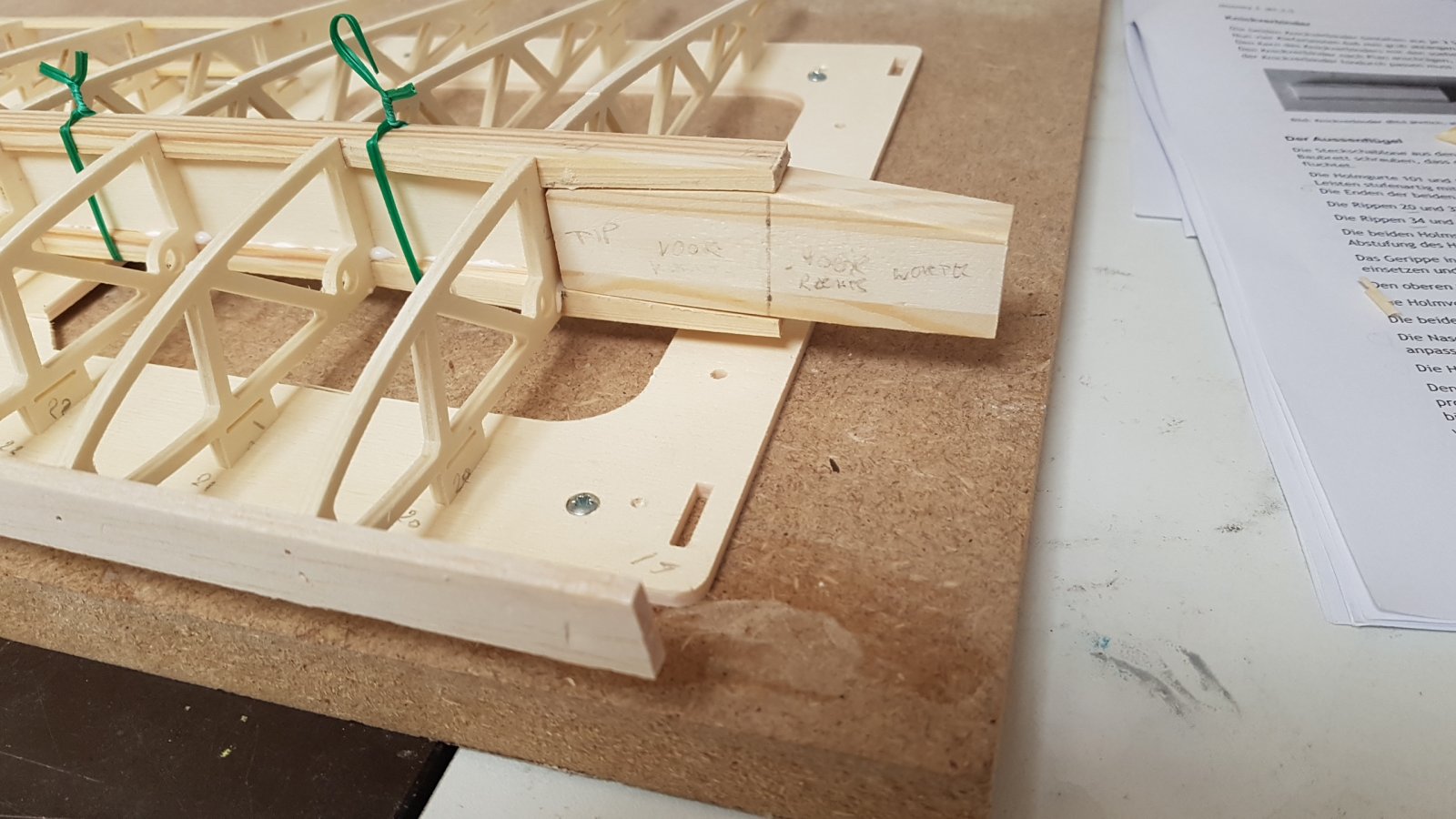

    Vleugel verbindingsstuk precies pasmaken.

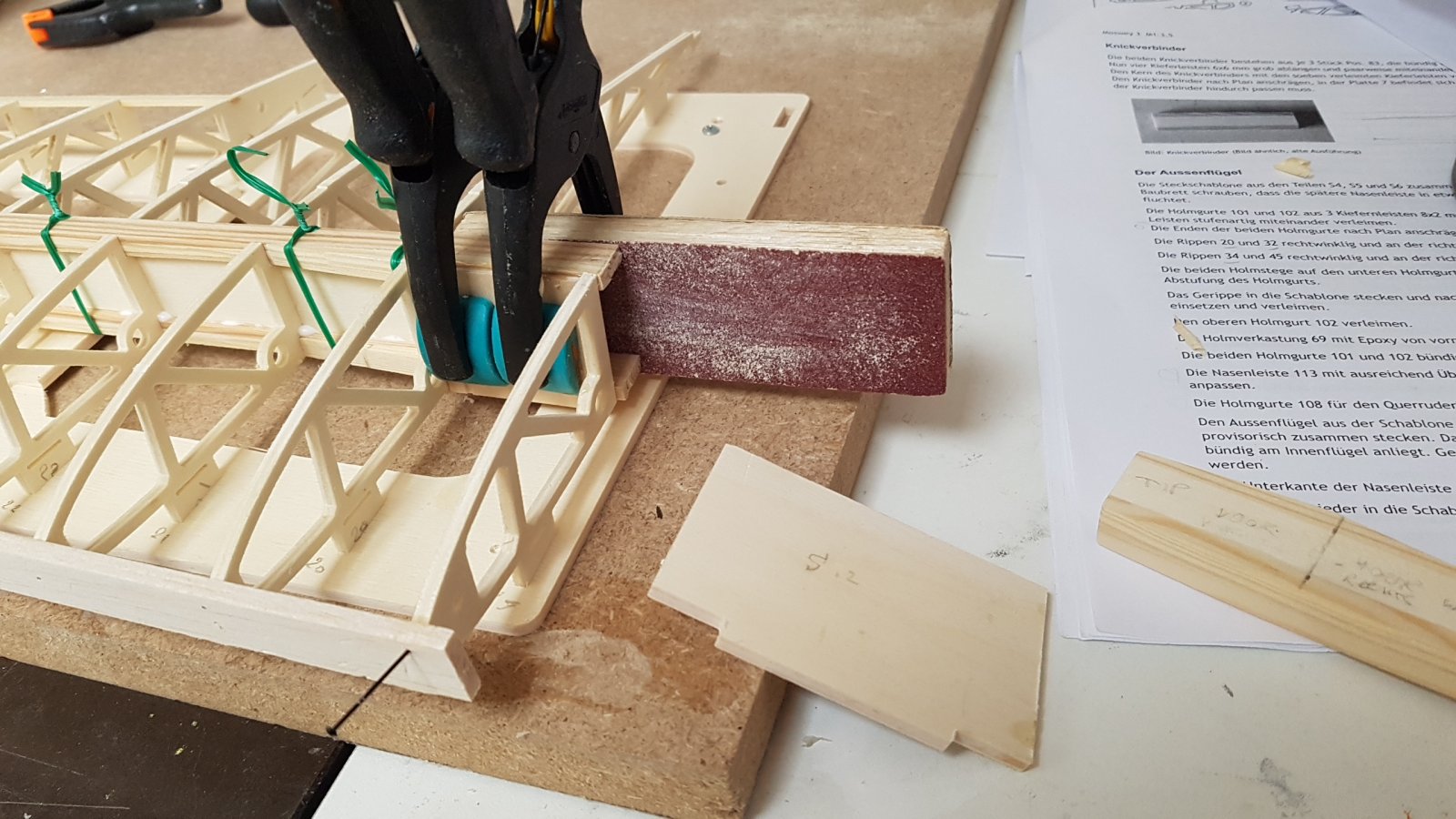

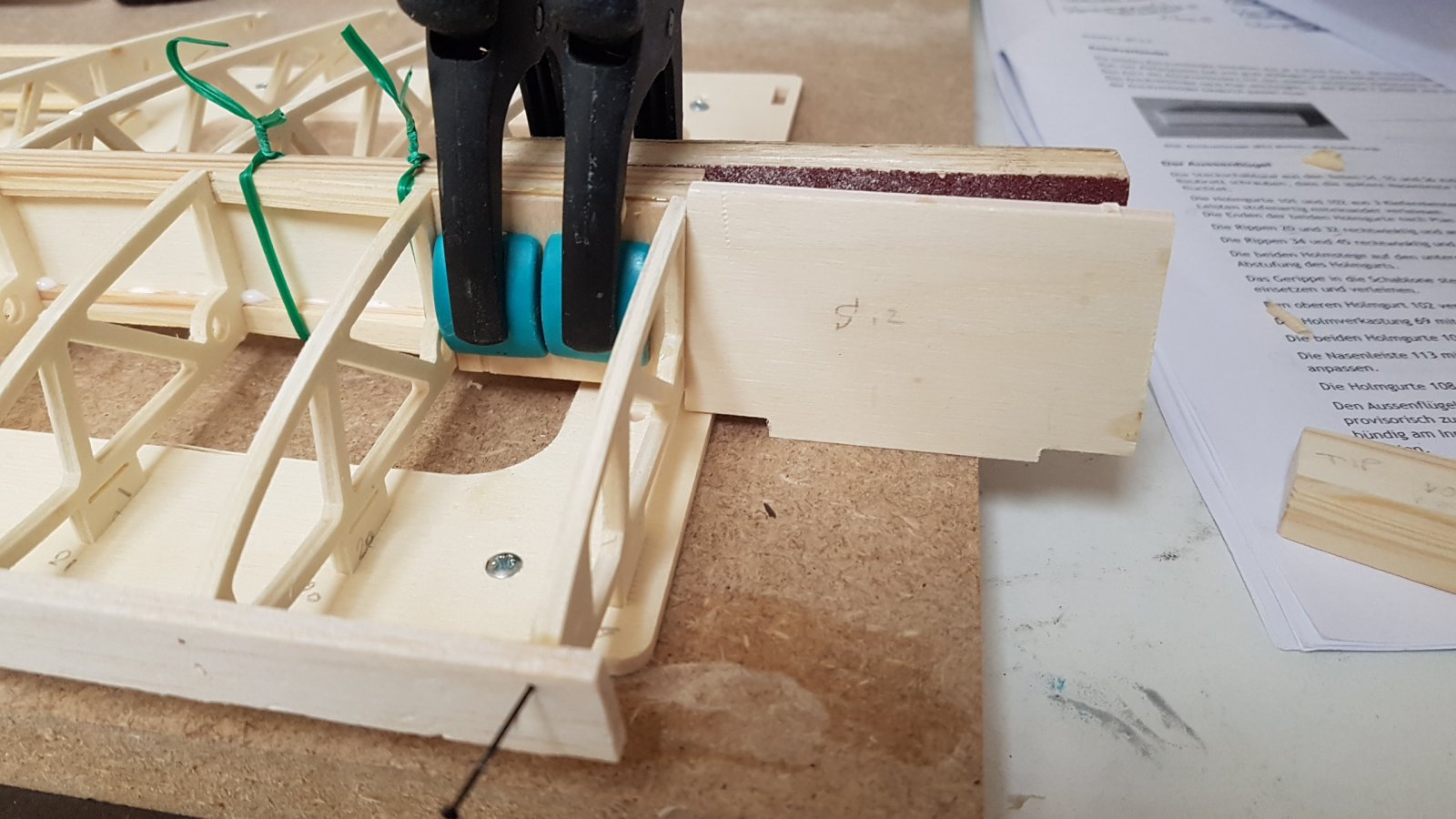

    20180304_162725.jpg web er tegen en sluitrib, met epoxy.
    Met pasmalletje S12 checken of het ribje in de juiste schuine stand staat.
    Achterlijstje met triplex driehoekjes.

    Laatst bewerkt: 4 mrt 2018
    ramses vindt dit leuk.
  15. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Inbouwen rolroer servo is helemaal improvisatie. Dat gaat weer een stuk trager. Bedenken aftekenen figuurzagen pasmaken proberen aanpassen weer alles opnieuw..
    Worden standaard luikjes met servo er op geschroefd. Heb ik vaak zo gezien maar nog nooit zelf gemaakt.

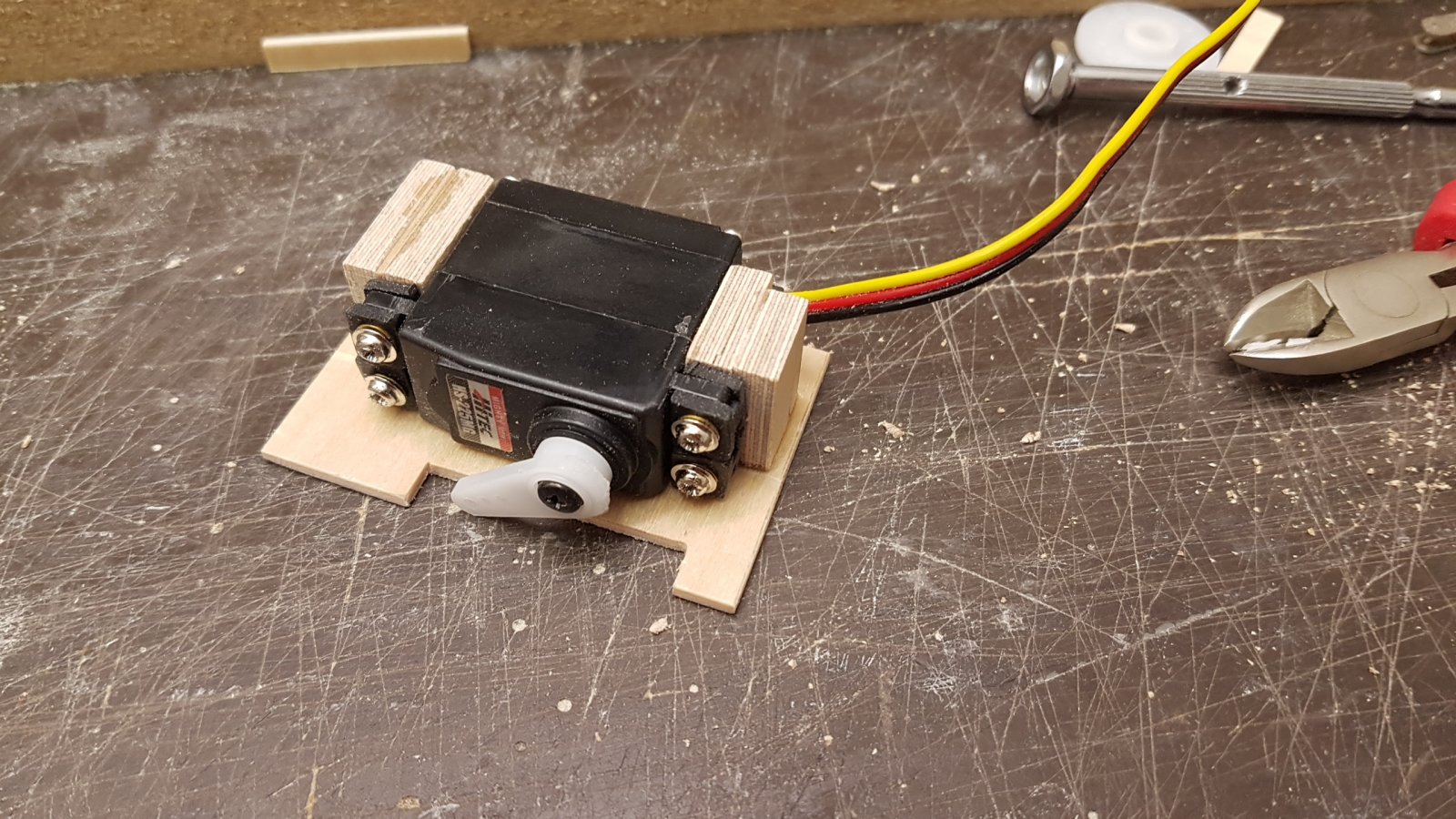

    Servo op zn luikje.

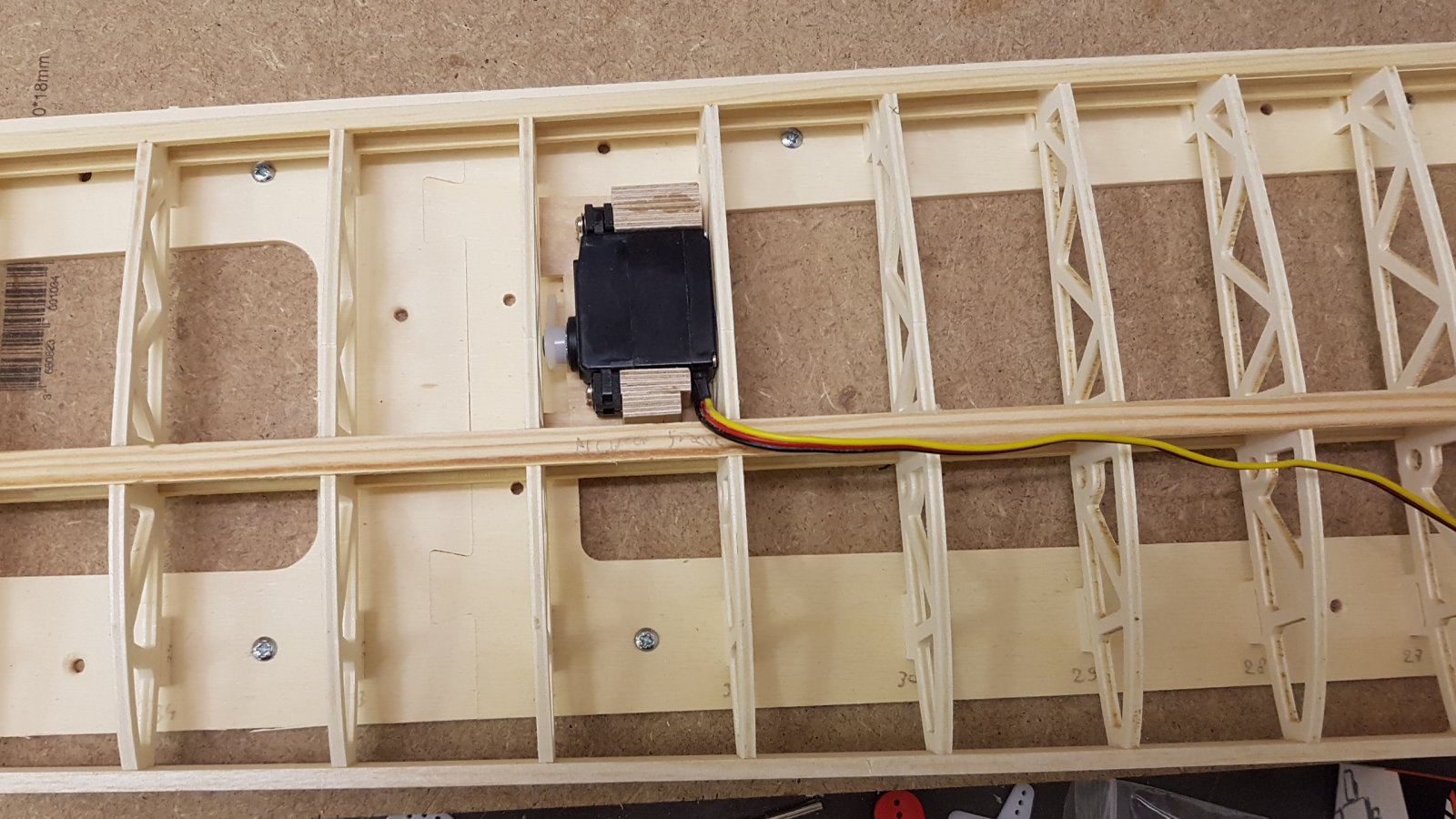

    Past maar net tussen de ribben..
    Ik ga de ribben nog verbreden aan de buitenzijde om de Diacov goed vast te kunnen zetten.

    ramses, ISOLA2, jan brilman en 2 anderen vinden dit leuk.
  16. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Goed bezig hoor. :thumbsup:


    jan.

  17. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    3.891
    Locatie:
    BRECHT BELGIE
    Ben verbaast dat het vleugel verbindingsstuk zo kort is ?

  18. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Ik zie op de foto's van post #174 dikke klodders witte lijm.

    Op zich niks mis mee, maar . . .

    Ik gebruik in een dergelijke situatie wattenstaafjes om die klodders mooi dun uit te smeren over de hele breedte van (in dit geval) een rib-bay.

    Hou je na droging een heel mooi dun lijmrandje over.


    jan.

  19. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Ik ook.. gelukkig vliegen er al een paar succesvol. Het is een lasverbinding van de gordingen 6mm dik 40 mm lang dat is 1op6.6...er zit ook een 2mm triplex plaat aan de zijkant. En een strookje glas over de huid wordt genoemd..

  20. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Ik zal de wattenstaafjes klaarleggen. Goede tip! Alles wat schuurwerk beperkt is welkom.
