Recht boren

Zaterdag had ik ook al een tap hulpstukje gemaakt.

https://www.modelbouwforum.nl/threads/bouw-van-upshur-hit-miss-motor.272814/page-5#post-4096991
Leuk om te zien dat men ook veel hulpstukken zelf kan maken, waar je ook nog eens veel gemak van kan hebben.
Groet,
Ruud.



Heb jij weleens opgemerkt hoeveel informatie er staat in de foto's van @willum?

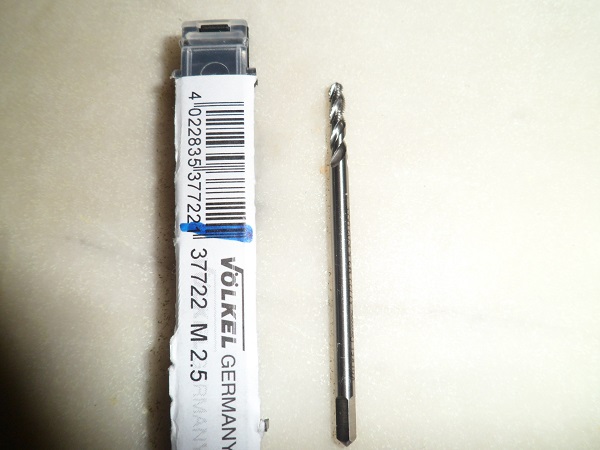

Op de bijbehorende foto van draadtappen, https://www.modelbouwforum.nl/threads/recht-boren.266910/page-7#post-4098015
laat hij een speciale tap zien voor blinde gaten.
Dit soort tappen hebben een schroefdraadachtige spaangroef om de spanen uit een blindgat af te voeren.
Ik gebruik deze ook, alleen voor een kleinere schroefdraad.


Of deze ook geschikt is in de houder?
Groet, Henk



Schroefdraden maken

Ga komende tijd een kennis schroefdraad leren maken op een draaibank.
Eerst een aardig setje beitelplaatjes slijpen, 55 en 60 graden.
Het slijpen doe ik weer op de hier eerder getoonde manier.
Dus op de draaibank. Eerste oefeningen worden buitendraad.

Veel modelbouwplezier,
Willum



Recht boren
Zwaar zieltje

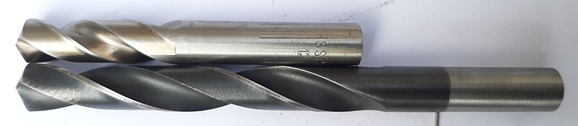

Ik had nog een bakje boren te slijpen, de zon scheen.



foto w.p. 10-2020

Ik gooi zelden boren in de schrootbak.
Zolang de spiraal in orde is slijp ik boren.
Heb of krijg ik gebroken boren, dan slijp ik die.

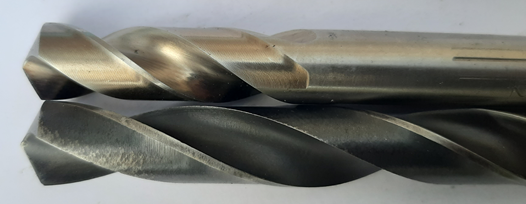

De boren op de foto zijn 12mm.
de boor op volle lengte heeft een ziel van 2,1mm.
De korte boor heeft een ziel van 4,1mm.

Bij de vollange boor moet ik minimaal 2mm voorboren.
Bij de korte boor moet ik voorboren om 12 mm te kunnen boren met minimaal 4mm.
Het voordeel van de korte boor is,
het voordeel dat ook een centerboor heeft,
zeer stabiel door minimale lengte.

Veel modelbouwplezier,
Willum



Willum, als eerste, dat is echt mooi slijpwerk.
Met respect.

Wat mij weer opvalt is, dat onze problemen met verspaning gelijk zijn, eigenlijk parallel lopen.
Ik schrijf:

Voor mij, gelijke oplossingen van twee metaalbewerkers.

Vraag, kan jij op de borenslijper de ziel achterslijpen?

Ik kan dit alleen handmatig door de boor op de hoek van de steen aan de achterkant van het snijvlak te slijpen.
Hierdoor maak ik eigenlijk de steen kapot.
Wat is, weet je, een betere oplossing voor het achter slijpen, verdunning van de ziel van de boor?
Groet Henk



Recht boren
Zieltjes,
vrijloop en andere zaken.

Ik heb laatst nog een boor geslepen om de bodem van een boorgat te vlakken.
Bij deze boor had ik het zieltje uitgeslepen om in de center te komen.

Na gebruik weer herslepen. Helaas geen foto van uitdunning.


Zieltje slijpen en de rug wegslijpen doe ik eigenlijk zelden.
Voor mij gaat dit allemaal ten koste van de sterkte van de boor.

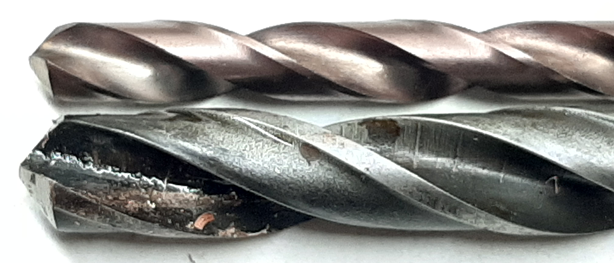

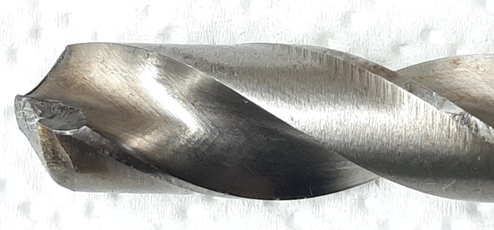

Had gisteren een opdracht met zwaar boorwerk.

foto w.p. 10-2020

Omdat de boor achter niet weggeslepen was
is allen de snijkant en een stuk van de boor weggeslagen.
Was de boor achter ruim weggeslepen geweest was de boor afgebroken.
Zonde van zo'n goeie boor.
Halve cm wegslijpen en netjes herslijpen.

Een boor een slijpgeometrie geven.
Dat kan naar keuze.
Facet slijpen is mooi maar dan heb ik vier slijpgangen.
Standaard 118 graden met 3-5 graden vrijloop zijn twee slijpgangen.
En met het beschreven voordeel.
Slijptijd minder dan een minuut.

Veel modelbouwplezier,
Willum



Recht boren

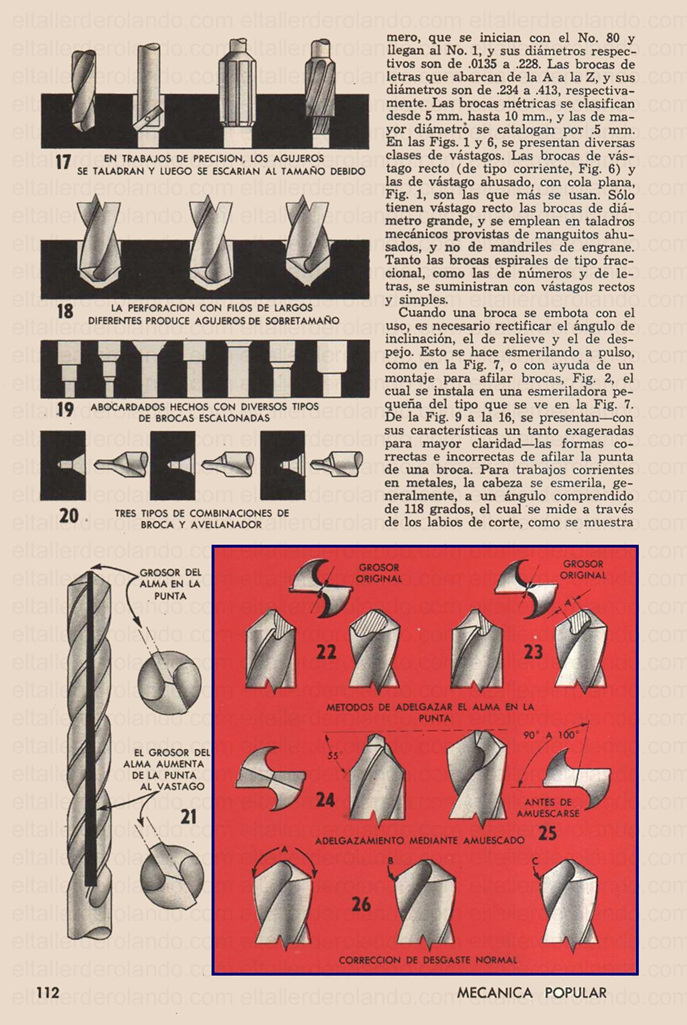

Uit de oude doos



Willum



Recht boren

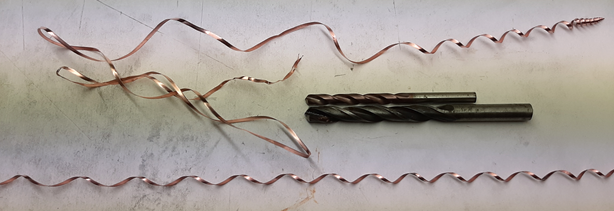

Koper boren.



foto w.p. 11-2020

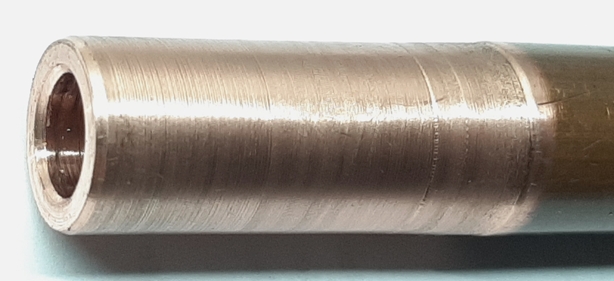

Vandaag koper draaiwerk op het bankje.
Puntlaselektrode moet het worden.
Links de conische passing de boring is voor koelwater injektie.
Bij het boren kwamen er twee mooie een meter lange spanen uit het boorgat.
Kanaal eerst voorgeboort met zes mm. toen aan de maat gemaakt met negen mm.
Smeermiddel was leibaanolie 220.
Beide boren waren vlijmscherp geslepen.

Koper boren? Geen probleem.

Veel modelbouwplezier,
Willum



Recht boren
Iets over boven:

Hout en kunststofboor

Volhard met koelkanaal

HSS boor met zwarte coating

HSS Co met tin coating


hss met coating

HSS Co

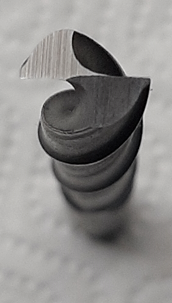

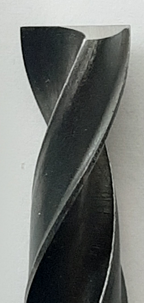

VH frees (vlakke boden)

HSS boor (vlakke boden)

Inbus verzinkboor

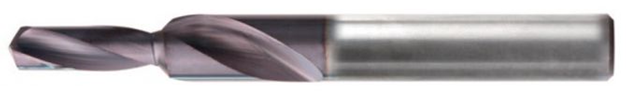

Tweefasen boor 118 graden vers herslepen 118 graden snijvlak.

Deel een,



Recht boren
Iets over boren deel twee,

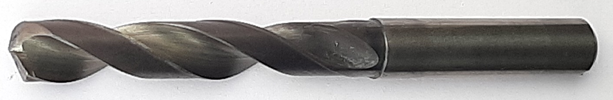

HSS boor omgeslepen tot verzinkboor, vlakke bodem. 3-8mm

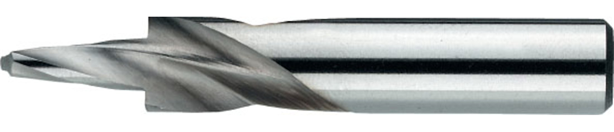

HSS inbus verzinkboor met snijdende spiraal, tweefasen.

Conische boor 118 graden met vlakke bodem snijder.

Twee fasen boor, beide 118 graden

Twee fasen boor, beide 118 graden

Er zijn ontelbaar veel producenten, er zijn ontelbaar veel soorten boren.
In alle mogelijke maten, materialen en uitvoeringen.

Geen garantie voor de beschrijving.
Wil iemand een bijdrage doen?
Van harte welkom.


Tot zo ver.
Veel modelbouwplezier,
Willum



Willum,
Mooi overzicht van de diverse boren, ieder voor hun toepassing in metaal, hout of kunststof.
De enige, die ik mis is, heeft niets met rechtboren te maken, mijn veel gebruikte boor, de centerboor.
Groet, Henk



Beste Henk,
Centerboren

Er zijn zoveel centerboren dat ik nog zo'n opsomming kan maken.
Maar, hier speelt eigenlijk het zelde als bij de getoonde boren,
Wie gebruikt deze hier? En, waar kun je ze kopen?
Alhoewel, Ik weet niet wat forumleden in hun werkplaats hebben.
Dat zou ons wel eens echt kunnen verrassen.

Ik gebruik van alle soorten die ik heb meestal de standaard centerboor en tegencenterboor.
De centerboor als eerste boor om een boorgat in center verder te vergroten.
De tegencenterboor om ook echt een tegencenter tegenaan te zetten.

foto w.p. 11-2020

Beide zijn van het type 5% kobalt.
Hier zijn veel verschillende uitvoeringen van.

Van de getoonde boren zijn er hier al enkel typen de reveu gepasseerd laatste tijd.
Daarom de opsomming.

Verder kan nog een opsomming van:
Verzinkboren, vlinderboren, furstnerboren, trappenboren, proppenboren, puntlasboren...
En dan nog alle typen ruimers, conisch, cilindrisch, verstelbaar...

Ik herhaal de oproep:
Wil iemand een bijdrage doen?
Van harte welkom.

Veel modelbouwplezier,
Willum



mooi overzicht, hartelijke dank!
Jeroen



In het verleden heb ik ook het "boormes" ingekocht.
Een simpele oplossing voor het boren van grote gaten op een kleine kolomboormachine.
Zie: https://www.gerfa-tools.nl/boormes2015.htm
Ook nog kernboren en meerlippen boren.
De meerlippen boren waren oorspronkelijk ontworpen voor het inlijn uitboren van de boring van de flenzen van schroefassen van mammoettankers.
Na inlijn uitboren en ruimen, konden de pasbouten ø90mm en groter, in de flenzen gemonteerd worden.
Maar goed, schroef en as bij mammoettankers, is een andere tak van sport.
Nu ben ik bezig, met toepassingen, die misschien buiten jouw opzet is, voor het tonen van boren.
Bij voorbaat sorry.
Groet, Henk



Recht boren

Leuke bijdrage.
Ben deze boormessen wel tegen gekomen bij een ketelbouwer.
Wissel messen ken ik ook van ruimers met grotere maten.
Heb er hier een paar liggen.

het tonen van boren
Dit als opsomming van boren in aansluiting op wat hier al eerder getoond is.

Ik herhaal de oproep:
Wil iemand een bijdrage doen?
Van harte welkom.

Veel modelbouwplezier,
Willum



ponsen

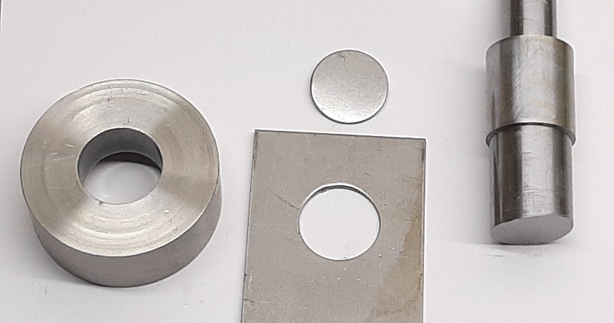

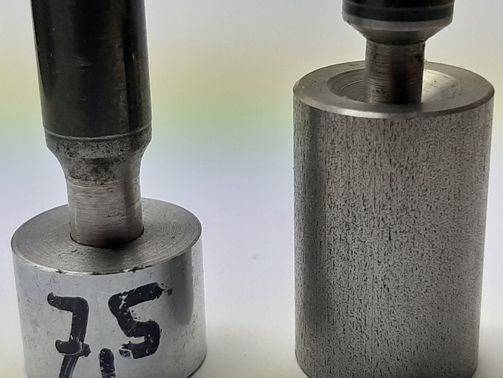

Laatste dagen een ponsset klaar voor gebruik gemaakt.
Deze 23mm pons ponst 1mm staalplaat.
Deze ponsset is niet van hardstaal en ook alleen maar bedoeld om enkelstuks te maken.

foto's w.p. 11-2020

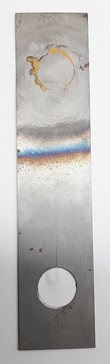

Morgen iemand autoplaat leren hardsolderen.

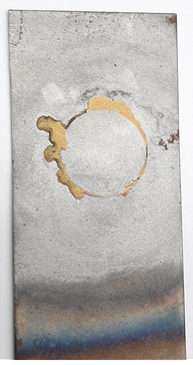

Eindresultaat zal er dan zo uit zien.

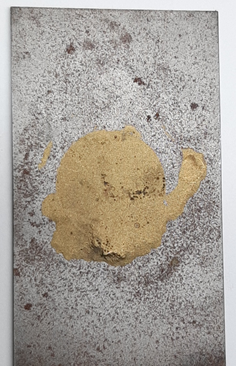

Staalplaat met rondel, gesoldeerd met messing hardsoldeerdraad.


Veel hardsoldeerplezier,
Willum



Ponsen

Vind je dit leuk Ruud?

Dit ponsen kun jij ook op jou pers.
Met regelmaat pons ik messingplaat inplaats van boren.

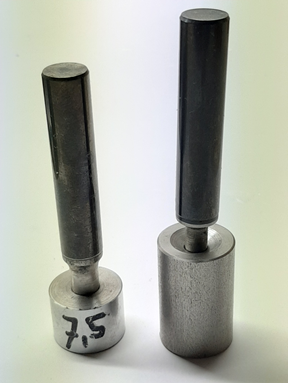

Die kleine ponsnippels beginnen met 1,5mm en lopen met een halve mm op naar 11mm.
Deze nippels zijn van zeer hard staal.

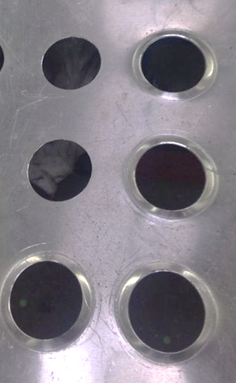

Dan zijn er nog dimpel ponsen om een uitstulping te maken aan een ponsgat.

foto w.p. 11-2020

Links op de foto de "dimple die".
40+ Dimple die ideas | metal working tools, metal shaping ...

Veel modelbouwplezier,
Willum



Ik zat er al naar te kijken Willum.
In de toekomst altijd handig om te weten hoe je zo'n pons maakt en hoe het werkt.
Wat ik mij wel afvraag, hoe strak past de pons in de mal.
Groet,
Ruud.



ponsen

"R Groen,
Ik zat er al naar te kijken Willum.
In de toekomst altijd handig om te weten hoe je zo'n pons maakt en hoe het werkt.
Wat ik mij wel afvraag, hoe strak past de pons in de mal.
Groet, Ruud.

Maken doe ik deze ponsen op de draaibank.
Dus de pen en de bus.
Omdat ik meestal geen metalen dikker pons dan 1mm zijn pen en bus vrij strak aan de maat 1 tot 2/10 mm.
Is mijn messingplaat bijvoorbeeld 0,4mm dan dan is 1/10 al strak genoeg.
Ga je bij 0,4mm messing meer speling geven
trek je met het ponsen het messing mee in de bus.
Dat is slecht en lelijk. Ik wil scherpe rondellen en gaten.
Voor dit soort werk en dus ook modelbouw gerelateerd is 1/10 prima.
Als je zo strak gaat werken heb je wel een echt spelingsvrije perscilinder nodig.
Soms wordt een voorhanden zijnde cilinder voorzien van een (kunststof) manchet als spelingsvrije geleiding.

Ga ik staal ponsen van bijvoorbeeld 4mm dan heb ik stalen ponsen met echt meer speling.
Daar bestaat een tabelletje voor, wil je het weten ik kom morgen op een technische school .
Ik kan een kopie voor je vragen.

Heb je hardstalen ponspennenstaal nodig ik heb er nog over om weg te geven.
Verder heb ik nog originele gebruikte hardstalen ponspennen en bussen voor dik staal over.

Heb je vragen ik hoor het graag.

Veel modelbouwplezier Ruud,
Willum



Willum,
Bedankt voor de info en het aanbod.
Ik heb er nu nog geen bestemming voor maar wellicht in de toekomst.
Het lijkt mij alleen al leuk om eens uit te proberen en ervaring mee op te doen.
Paspennen en bussen voor dik staal zal ik waarschijnlijk niet gaan gebruiken, misschien dat je daar een ander een plezier mee kunt doen.
Voor de andere ponspennen hou ik mij aanbevolen.
Laat maar even weten over hoe en wat.
Groet,
Ruud.
