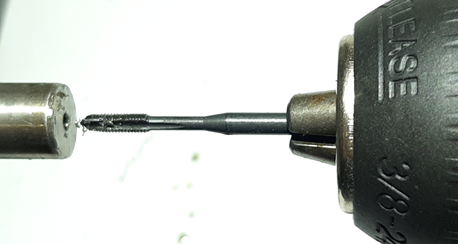

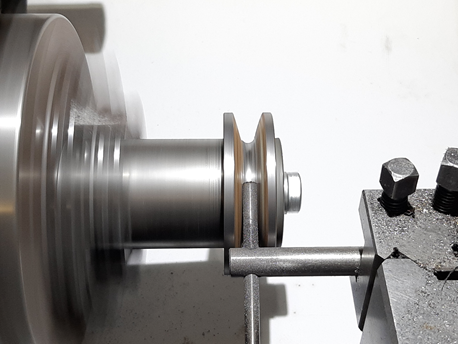

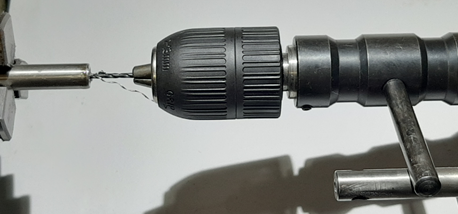

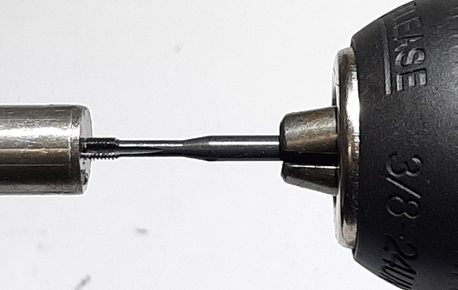

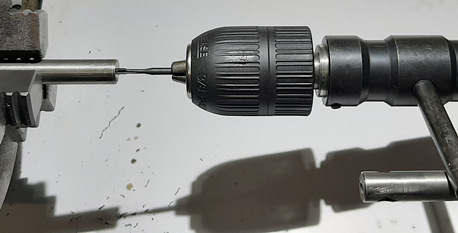

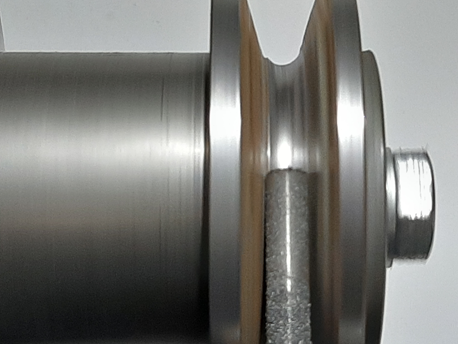

Klep frezen en draaien

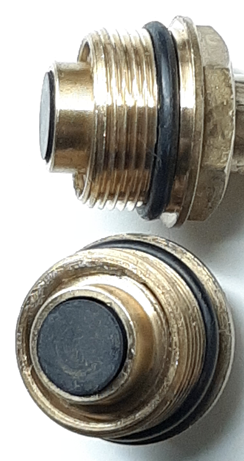

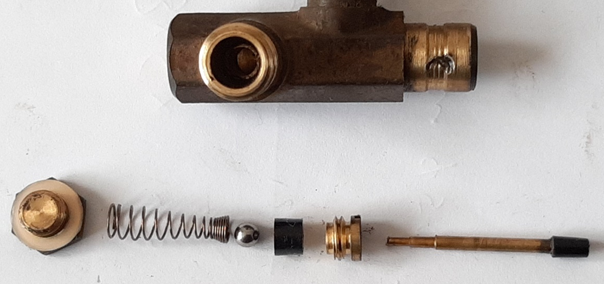

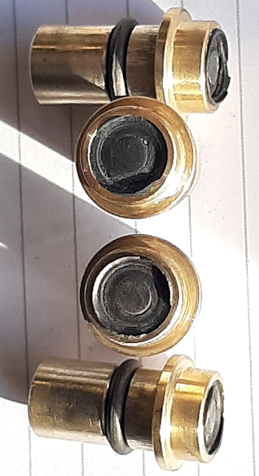

Nu mijn eigen gasspaarapparaat ook maar gereviseerd.
Ook hier het dichtingsmateriaal vervangen en het messing opgepoetst.
Na jaren trouwe dienst mocht dit wel eens gebeuren.
Foto w.p. 11-2020
De schijfjes en de o-ringen zijn van nbr 70 rubber.
Kunnen we weer veilig solderen.
Veel modelbouwplezier,
Willum
Nu mijn eigen gasspaarapparaat ook maar gereviseerd.
Ook hier het dichtingsmateriaal vervangen en het messing opgepoetst.
Na jaren trouwe dienst mocht dit wel eens gebeuren.
Foto w.p. 11-2020
De schijfjes en de o-ringen zijn van nbr 70 rubber.
Kunnen we weer veilig solderen.
Veel modelbouwplezier,
Willum
Veerbekrachtigde kunststof kogel als keerklep.
Dit is de kogelklep uit mijn gasfluxpot.
Voor de duidelijkheid,
het kogeltje/balletje licht in een holle zitting van boven aangedrukt door deze fragile veer van rvs.
foto w.p. 11-2020
Ongelofelijk hoeveel uitvoeringen kleppen er zijn.
Veel modelbouwplezier,
Willum
Dit is de kogelklep uit mijn gasfluxpot.
Voor de duidelijkheid,
het kogeltje/balletje licht in een holle zitting van boven aangedrukt door deze fragile veer van rvs.
foto w.p. 11-2020
Ongelofelijk hoeveel uitvoeringen kleppen er zijn.
Veel modelbouwplezier,
Willum
Ruimen
foto w.p. 11-2020

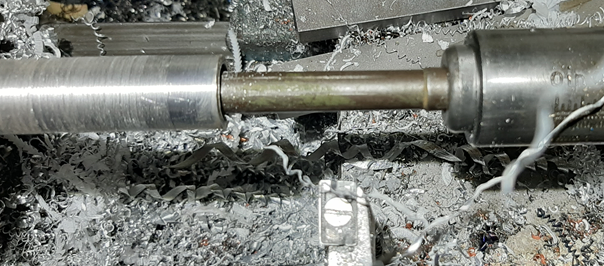

Jessus, wat een zooi.
Aardig wat aluminium verspaand.
Ik was onder andere een pasbus aan het maken voor een dubbele pons.
De binnen en buitenmaat van de bus moesten netjes aan de maat worden.
14,5 mm voorgeboort en met een fris geslepen ruimer op laag toerental uitgeruimd.
15 mm netjes op maat.
Mooie lintspanen waren het resultaat van het ruimen.
De dubbelponsen zijn klaar en al gebruikt.
Pakkingringen gemaakt voor direct gebruik en enkele op voorraad gelegd.
En toen opruimen op-en rondom de draaibank.
Twee emmers vol spanen was het resultaat.
Morgen, netjes poetsen en in de olie zetten.
Dan is de machine weer klaar voor gebruik.
Trouwens op de voorgrond op de foto een geknutselde beitel.
Veel modelbouwplezier,
Willum
foto w.p. 11-2020
Jessus, wat een zooi.
Aardig wat aluminium verspaand.
Ik was onder andere een pasbus aan het maken voor een dubbele pons.
De binnen en buitenmaat van de bus moesten netjes aan de maat worden.
14,5 mm voorgeboort en met een fris geslepen ruimer op laag toerental uitgeruimd.
15 mm netjes op maat.
Mooie lintspanen waren het resultaat van het ruimen.
De dubbelponsen zijn klaar en al gebruikt.
Pakkingringen gemaakt voor direct gebruik en enkele op voorraad gelegd.
En toen opruimen op-en rondom de draaibank.
Twee emmers vol spanen was het resultaat.
Morgen, netjes poetsen en in de olie zetten.
Dan is de machine weer klaar voor gebruik.
Trouwens op de voorgrond op de foto een geknutselde beitel.
Veel modelbouwplezier,
Willum
Laatst bewerkt:
Klepje
foto w.p. 11-2020

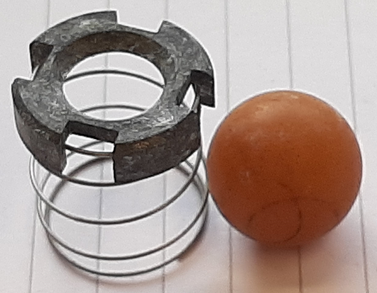

Het kogeltje is de afsluiter en ligt in een 30 graden boring.
Het kogeltje ligt op de veer en wordt tegen de zitting aangdrukt door de luchtdruk, geholpen door de veerdruk.
De dunne messing pen is (ingedrukt) de ontluchter.
Zo veel varianten klepjes,
met ieder zijn of haar doel.
Veel modelbouwplezier,
Willum
foto w.p. 11-2020
Het kogeltje is de afsluiter en ligt in een 30 graden boring.
Het kogeltje ligt op de veer en wordt tegen de zitting aangdrukt door de luchtdruk, geholpen door de veerdruk.
De dunne messing pen is (ingedrukt) de ontluchter.
Zo veel varianten klepjes,
met ieder zijn of haar doel.
Veel modelbouwplezier,
Willum

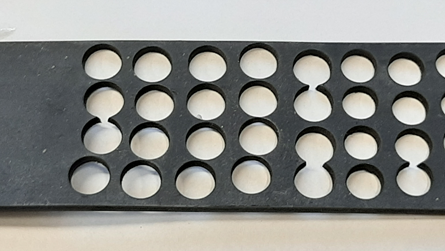

Kleprubber

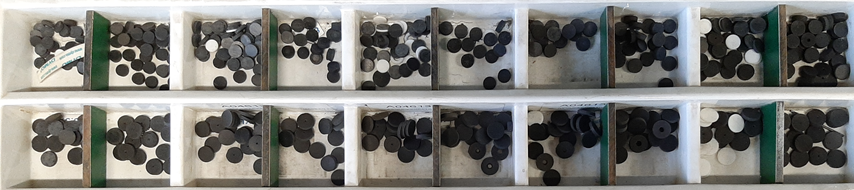

Enkele maten waren op geraakt.
Toch maar weer nieuwe voorraad gemaakt.
foto w.p. 12-2020

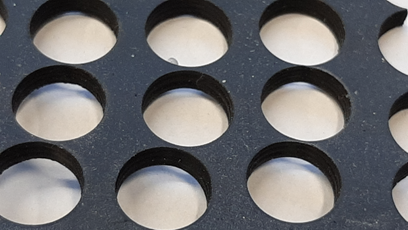

Maten met een halve milimeter oplopend.
Deze kleprubbertjes zijn met een holle boormessen geboort.
De witte schijfjes zijn van teflon.
Enkele maten hebben een boring in de center.
Kan ik weer een flinke tijd zorgeloos verder.
Een maat niet in deze verzameling zit wordt gemaakt als het nodig is.
Kan van 2 mm tot ongeveer 150 mm.
Veel modelbouwplezier,
Willum
Enkele maten waren op geraakt.
Toch maar weer nieuwe voorraad gemaakt.
foto w.p. 12-2020
Maten met een halve milimeter oplopend.
Deze kleprubbertjes zijn met een holle boormessen geboort.
De witte schijfjes zijn van teflon.
Enkele maten hebben een boring in de center.
Kan ik weer een flinke tijd zorgeloos verder.
Een maat niet in deze verzameling zit wordt gemaakt als het nodig is.
Kan van 2 mm tot ongeveer 150 mm.
Veel modelbouwplezier,
Willum
RVS Draaiwerk
Rvs schijf 100mm x 40mm (gewicht 2 kilo)

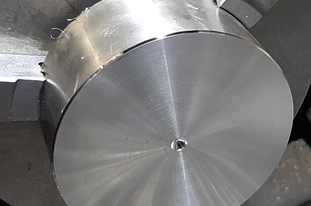

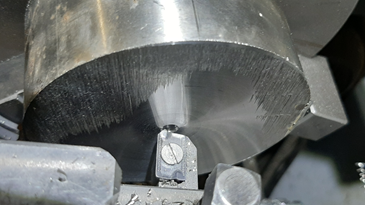

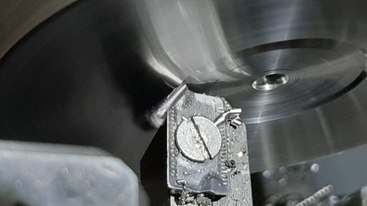

Aangezien deze schijf scheef gezaagd is moet ik deze eerst vlakken 90 graden op de zijkant.
Dat vlakken/draaien begin ik vanuit de center.
De center is geboord met een willekeurige diameter, hier 6mm.
Op deze manier spaar ik mijn draaibank.
foto w.p. 12-2020
Veel modelbouwplezier,
Willum
Rvs schijf 100mm x 40mm (gewicht 2 kilo)
Aangezien deze schijf scheef gezaagd is moet ik deze eerst vlakken 90 graden op de zijkant.
Dat vlakken/draaien begin ik vanuit de center.
De center is geboord met een willekeurige diameter, hier 6mm.
Op deze manier spaar ik mijn draaibank.
foto w.p. 12-2020
Veel modelbouwplezier,
Willum
Stoompomp
In Memoriam
Ja, met een rechtse mesbeitel moet je van uit het center draaien.
Vandaar dat je een centerboring heb gemaakt, zodat je de beitel kon aanzetten.
Bij gebruik van een linkse mesbeitel had je dit probleem van het maken van een centergat niet gehad.
De flens was nu geheel schoon gedraaid zonder de hinderlijke centerboring.
Waarom?
Indien je dit deel weer op een ander tijdstip wilt gebruiken, dan krijg je de centerboring door de fout van de drieklauw nooit meer correct.
In je eerder bericht had je gemeeld over de zuiverheid van je nieuwe drieklauw, maar dit is voor vele modelbouwers onhaalbaar,
Voor mij, altijd flenzen/materiaal uiteinden schoondraaien van buiten naar binnen, met linkse mesbeitel, dit geeft het minste materiaal verlies.
Groet, Henk.
Vandaar dat je een centerboring heb gemaakt, zodat je de beitel kon aanzetten.
Bij gebruik van een linkse mesbeitel had je dit probleem van het maken van een centergat niet gehad.
De flens was nu geheel schoon gedraaid zonder de hinderlijke centerboring.
Waarom?
Indien je dit deel weer op een ander tijdstip wilt gebruiken, dan krijg je de centerboring door de fout van de drieklauw nooit meer correct.
In je eerder bericht had je gemeeld over de zuiverheid van je nieuwe drieklauw, maar dit is voor vele modelbouwers onhaalbaar,
Voor mij, altijd flenzen/materiaal uiteinden schoondraaien van buiten naar binnen, met linkse mesbeitel, dit geeft het minste materiaal verlies.
Groet, Henk.
Henk,
Van buiten naar binnen?
Dan slaat mijn beitel tegen het ongelijke metaal.
In eerste instantie heb ik dit wel zo probeert.
Door het slaan zeer nadelig voor het draaibankje.
Dus daarom van binnen naar buiten.
Die centerboring is straks weg.
Deze center is straks het uitgedraaide asgat.
Met het materiaalverlies was al rekening gehouden al is het maar vanwege het scheefzagen.
De schijf is nu netjes gevlakt en overal gelijk dik. Zeer tevreden.
Alles komt goed.
Veel modelbouwplezier,
Willum
Van buiten naar binnen?
Dan slaat mijn beitel tegen het ongelijke metaal.
In eerste instantie heb ik dit wel zo probeert.
Door het slaan zeer nadelig voor het draaibankje.
Dus daarom van binnen naar buiten.
Die centerboring is straks weg.
Deze center is straks het uitgedraaide asgat.
Met het materiaalverlies was al rekening gehouden al is het maar vanwege het scheefzagen.
De schijf is nu netjes gevlakt en overal gelijk dik. Zeer tevreden.
Alles komt goed.
Veel modelbouwplezier,
Willum
Draaibeitel
Deze draaibeitel op de foto is een knutselprojektje voor thuis.
Ik heb nog enorm veel van deze (en andere) plaatjes liggen.
Voor deze plaatjes kan ik geen beitelplaathouder vinden, ik moet eerlijkheidshalve zeggen,
ik ben ook snel gestopt met een half uurtje zoeken.
foto w.p. 12-2020
Maak dat ding gewoon. Dat is al zo vaak gebeurt.
Nu liggen er nog twee te maken (half klaar) dus dat komt ook goed.
Nu kan ik de plaatjes schroeven of hardsolderen.
Veel modelbouwplezier,
Willum
Deze draaibeitel op de foto is een knutselprojektje voor thuis.
Ik heb nog enorm veel van deze (en andere) plaatjes liggen.
Voor deze plaatjes kan ik geen beitelplaathouder vinden, ik moet eerlijkheidshalve zeggen,
ik ben ook snel gestopt met een half uurtje zoeken.
foto w.p. 12-2020
Maak dat ding gewoon. Dat is al zo vaak gebeurt.
Nu liggen er nog twee te maken (half klaar) dus dat komt ook goed.
Nu kan ik de plaatjes schroeven of hardsolderen.
Veel modelbouwplezier,
Willum
Draaibank
In je eerder bericht had je gemeld over de zuiverheid van je nieuwe drieklauw,
maar dit is voor vele modelbouwers onhaalbaar,
Ik heb mijn drieklauw vervangen
omdat deze na heel veel zware jaren
aan pensioen toe was.
Alles aan de klauw was door de vaak zware belasting en veel gebruik versleten.
De maatvoering was al lang niet meer wat ze ooit een keer was.
Ik heb het testrapport van toen er al niet meer bijgepakt.
Het had geen zin meer.
Als voorbereiding op een nieuwe drieklauw
heb ik toen de flens gevlakt waar de nieuwe op komt.
De pasrand waar de klauw overheen valt en daar mee de passing is gecontroleerd.
Zelfs eventuele speling in de (nastelbare) hoofdas bekeken.
Als laatste heb ik een nieuwe drieklauw besteld.
Toen deze gemonteerd was heb ik alles met een klokje gecontroleerd.
Ik ben zeer tevreden over deze investering.
Dit hele verhaal,
Dit kan iedereen thuis op zijn eigen draaibank toepassen.
Als je met controle klokken constateerd dat de klauw de oorzaak is van onnauwkerig werk,
vervangen.
Klauwen van goede kwaliteit zijn er in meerdere prijsklassen.
En? Een klauw kost maar een fractie van een complete draaibank.
Veel modelbouwplezier,
Willum
In je eerder bericht had je gemeld over de zuiverheid van je nieuwe drieklauw,
maar dit is voor vele modelbouwers onhaalbaar,
Ik heb mijn drieklauw vervangen
omdat deze na heel veel zware jaren
aan pensioen toe was.
Alles aan de klauw was door de vaak zware belasting en veel gebruik versleten.
De maatvoering was al lang niet meer wat ze ooit een keer was.
Ik heb het testrapport van toen er al niet meer bijgepakt.
Het had geen zin meer.
Als voorbereiding op een nieuwe drieklauw
heb ik toen de flens gevlakt waar de nieuwe op komt.
De pasrand waar de klauw overheen valt en daar mee de passing is gecontroleerd.
Zelfs eventuele speling in de (nastelbare) hoofdas bekeken.
Als laatste heb ik een nieuwe drieklauw besteld.
Toen deze gemonteerd was heb ik alles met een klokje gecontroleerd.
Ik ben zeer tevreden over deze investering.
Dit hele verhaal,
Dit kan iedereen thuis op zijn eigen draaibank toepassen.
Als je met controle klokken constateerd dat de klauw de oorzaak is van onnauwkerig werk,
vervangen.
Klauwen van goede kwaliteit zijn er in meerdere prijsklassen.
En? Een klauw kost maar een fractie van een complete draaibank.
Veel modelbouwplezier,
Willum
Stoompomp
In Memoriam
Heren,
De kracht op de beitel ontstaat door de materiaal sterkte en de spaan diepte.
Bij het afdraaien van een ongelijke schijf van binnen naar buiten loopt de kracht op de beitel naar de buitendiameter op.
Dit oplopen van de kracht zal gebeuren door de oplopende spaandiepte en de oplopende diameter, dus slags gewijs.
Hoe verder naar de buitenkant hoe hoger de slagbelasting.
Ergo, je begint met een lage slagbelasting en eindigt met een hoge, of andersom.
Het resultaat is voor mij het zelfde.
Bij aanvang vanaf de buitendiameter kan je de aanvang spaandiepte goed beoordelen.
Groet, Henk
De kracht op de beitel ontstaat door de materiaal sterkte en de spaan diepte.
Bij het afdraaien van een ongelijke schijf van binnen naar buiten loopt de kracht op de beitel naar de buitendiameter op.
Dit oplopen van de kracht zal gebeuren door de oplopende spaandiepte en de oplopende diameter, dus slags gewijs.
Hoe verder naar de buitenkant hoe hoger de slagbelasting.
Ergo, je begint met een lage slagbelasting en eindigt met een hoge, of andersom.
Het resultaat is voor mij het zelfde.
Bij aanvang vanaf de buitendiameter kan je de aanvang spaandiepte goed beoordelen.
Groet, Henk
Van binnen naar buiten draaien.
Er is enig verschil in kracht nodig.
De materiaal verspaning is over de omtrek namelijk niet gelijk.
De twee kilo werkstuk fungeert ook nog als vliegwiel.
De kracht/het vermogen van de bank doet de rest.
Er is geen slag.
Zou (bij het draaien van binnen naar buiten) dit kunnen aantonen met een toerentalmeter.
Er zal dan vrijwel geen dip in het toerental komen door spaanbreedte/afname verschil.
Ooit onder leiding van een meer dan ervaren draaier en frezer:
slagen op de beitel waren streng verboden.
Niet nog een keer, hoor je?
Ja, tuurlijk.....
Veel modelbouwplezier,
Willum
Er is enig verschil in kracht nodig.
De materiaal verspaning is over de omtrek namelijk niet gelijk.
De twee kilo werkstuk fungeert ook nog als vliegwiel.
De kracht/het vermogen van de bank doet de rest.
Er is geen slag.
Zou (bij het draaien van binnen naar buiten) dit kunnen aantonen met een toerentalmeter.
Er zal dan vrijwel geen dip in het toerental komen door spaanbreedte/afname verschil.
Ooit onder leiding van een meer dan ervaren draaier en frezer:
slagen op de beitel waren streng verboden.
Niet nog een keer, hoor je?
Ja, tuurlijk.....
Veel modelbouwplezier,
Willum
Laatst bewerkt:
Stoompomp
In Memoriam
Nee natuurlijk niet!
Mijn bron is een draaier bij Shell Nederland Raffinaderij.
Deze persoon draaide, verspaande de meest exotische staalsoorten, lees legeringen.
Ook hij gaf aan, dat je slagen op de beitel moet voorkomen, echter hij gaf wel achterliggende informatie.
Bij het gebruik van een hardmetaal, destijds het ontzettend harde Widia, mocht een beitel absoluut niet blootstaan aan een stotende belasting.
Hij leerde mij om bij het afdraaien van een ongellijkmatige diameter gebruik te maken van beitels, die wel bestand waren tegen een stotende belasting.
Zijn favoriet waren stomp gelaste beitels.
Deze zijn goed bestand tegen een hoge stootbelasting en hebben door het aangelaste HSS deel een goed verspanend vermogen.
Voor zover mijn reactie.
Groet, Henk
Draaibank
Het is een precisie instrument.
Doe veel moeite om het ding op orde te houden.
Die bank moet lopen als een zonnetje, snorren als een poes.
Schoonmaken, invetten, oliën etc....
Vanmiddag de tandwielen omgezet om schroefdraad te snijden.
Schoonmaken invetten afstellen en dan draaien.
O ja, eerst beitelplaatjes 60 graden geslepen, HSSco5.
En een groefbeitel voor segerringen 2,8mm op breedte geslepen.
Eigenlijk een afsteekbeitel op breedte.
Veel modelbouwplezier,
Willum
Het is een precisie instrument.
Doe veel moeite om het ding op orde te houden.
Die bank moet lopen als een zonnetje, snorren als een poes.
Schoonmaken, invetten, oliën etc....
Vanmiddag de tandwielen omgezet om schroefdraad te snijden.
Schoonmaken invetten afstellen en dan draaien.
O ja, eerst beitelplaatjes 60 graden geslepen, HSSco5.
En een groefbeitel voor segerringen 2,8mm op breedte geslepen.
Eigenlijk een afsteekbeitel op breedte.
Veel modelbouwplezier,
Willum
Stoompomp
In Memoriam
Schoonmaken, invetten.
Toen ik als instrumentmaker/ regeltechnicus begon, werd er ook nog gewerkt op zaterdag ochtend, werkweek van 48 uur.
De zaterdag ochtend werd besteed aan het schoonmaken en onderhouden van de machines.
Misschien heb ik destijds een "tic" opgelopen, maar elke week maak ik nog steeds de machines schoon.
Hoe mooi is het weer, om te beginnen met een schone machine/ werkplek?
Onderhoud verdient zich terug.
Groet, Henk.
Toen ik als instrumentmaker/ regeltechnicus begon, werd er ook nog gewerkt op zaterdag ochtend, werkweek van 48 uur.
De zaterdag ochtend werd besteed aan het schoonmaken en onderhouden van de machines.
Misschien heb ik destijds een "tic" opgelopen, maar elke week maak ik nog steeds de machines schoon.
Hoe mooi is het weer, om te beginnen met een schone machine/ werkplek?
Onderhoud verdient zich terug.
Groet, Henk.
Laatst bewerkt:
Stoompomp
In Memoriam
Als je een draaibank koopt, dan moet je aandacht besteden aan de hardheid van het bed.
Het bed van mijn draaibank is inductie gehard tot 55 gr. HRC.
Door deze hardheid is het bed bestand tegen grote krachten en uiterst slijtvast.
Groet, Henk.
