Bouw van Upshur Hit & Miss motor

Discussie in 'Stoom techniek' gestart door R Groen, 22 jul 2020.

  1. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Vanmorgen nog weer even gauw (voordat we weer een lockdown krijgen) naar HBM geweest.
    Kom altijd weer met meer thuis dan gepland.
    Slijpsteen korrel 120 voor HSS beitels te slijpen, kartelapparaatje, wat nippels en schoonmaaksetjes voor de airbrush EN een 4 tons pers.
    Dus we kunnen weer vooruit.
    IMG_5808 small.JPG
    IMG_5807 small.JPG
    Prettig weekend en de groetjes,
    Ruud.

    Laatst bewerkt: 10 okt 2020
    Stoompomp, Potter en Bert V vinden dit leuk.
  2. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    774
  3. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Ik heb met allebei in de handen gestaan.
    Wist niet echt welke ik moest hebben.
    Heb nu een 1 rollig kartelapparaat (gebruik het heel weinig) maar vind twee rollig een mooier beeld geven.
    Dus heb de goedkoopste maar mee genomen (omdat ik het maar weinig gebruik).
    Gebruik het alleen op aluminium oppervlakte dus hoop maar dat het goed gaat.
    Mocht het toch tegen vallen dan ben ik 4 euro kwijt, dus de kosten vallen mee.
    Ik ben al weer druk met het tweede vliegwiel Dirk, ga van de week de spaken er weer in frezen.
    Goed weekend en de groetjes,
    Ruud.

    Potter vindt dit leuk.
  4. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    774
    Potter en R Groen vinden dit leuk.
  5. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.587
    Locatie:
    noord-limburg
    "R Groen,

    Slijpsteen korrel 120 voor HSS beitels te slijpen,
    kartelapparaatje,
    wat nippels en schoonmaaksetjes voor de airbrush
    EN een 4 tons pers.
    Dus we kunnen weer vooruit.


    Wat een berg kadoos Ruud,
    Was je jarig?
    Gefeliciteerd.

    Paste de diameter van de slijpsteen?
    EN een 4 ton's pers? Daar kun je weer heel leuke dingen mee maken.
    Ik maak er met regelmaat gebruik van,
    in-en uitpersen van lagers, stansen van metalen en kuststoffen, rubber membranen sluitringen etc.

    Veel plezier met je aanwinst.

    Veel modelbouwplezier,
    Willum

    R Groen vindt dit leuk.
  6. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg

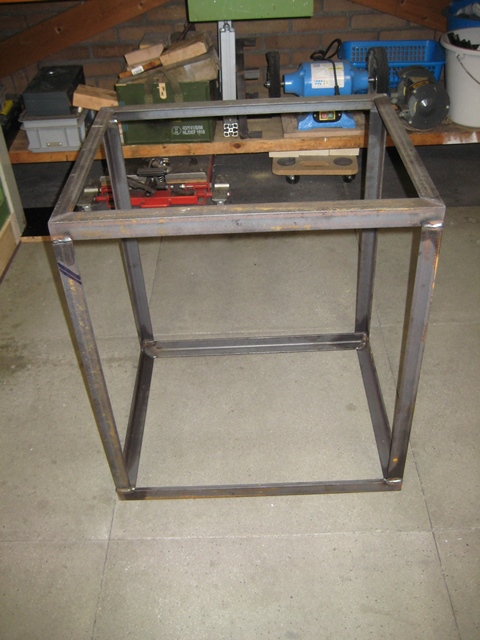

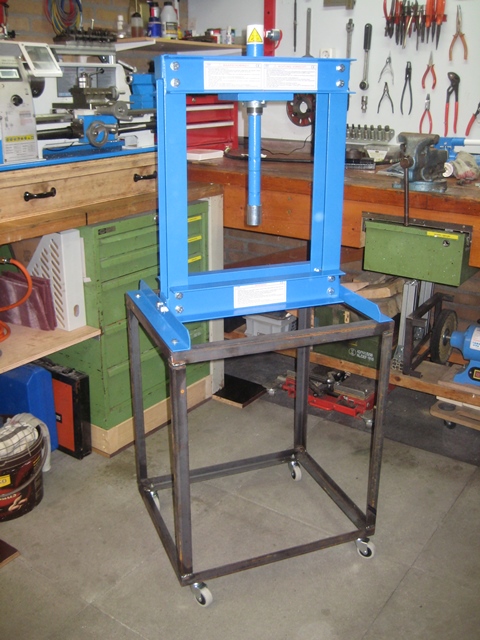

    Kom de laatste week niet aan modelbouwen toe.
    Werkbank staat vol met zaken die ik eerst eens aan moet pakken.
    Verrijdbaar tafeltje gemaakt om de 4 ton pers op de zetten.
    Dus die is van de werkbank af, ik hoop volgende week verder te kunnen gaan met mijn vliegwiel.
    IMG_5833 small.JPG
    IMG_5836 small.JPG
    Groet,
    Ruud.

    JeroenDorr en Gea vinden dit leuk.
  7. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.587
    Locatie:
    noord-limburg
    Dus je kunt ook lassen?
    In Belfeld geleerd op cursus bij de lasschool?
    Netjes Ruud.
    En welke kleur krijgt het gestel?
    Waar ga je naar toe met je oliepomp?

    Veel plezier,
    Willum

    R Groen vindt dit leuk.
  8. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Lassen laat ik op mijn werk doen door een collega die veel beter is in dat soort zaken.
    Ik heb thuis alles voorbereid, de hele handel netjes in verstek gezaagd en mijn vandaag mijn collega even lief aangekeken.
    Kleur weet in nog niet, ik wil eerst de werkbank weer leeg hebben zodat ik weer verder kan met de Hit & Miss motor.
    Kleurtje komt van het winter wel een keer.
    Er komen nog betonplex plaatjes in, waar de pomp en de eventuele pers hulpstukken kunnen liggen.
    Groet,
    Ruud.

  9. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.587
    Locatie:
    noord-limburg
    Hydrauliek pers


    Blauw past.

    Als ik mag,
    De pomp,
    als je rechtshandig bent
    zou ik rechts van de pers
    op pershoogte liggend en vast monteren.
    Dan heb je een stabiele uitgangspostie,
    de pomp blijft op haar plek ook al moet je zwaar pompen.
    Zo blijft er meer aandacht over voor je werkstuk.

    Pershulpstukken, dat is verzamelen,
    stukken buis, stukken plat, dopsleutels om lagers te drukken etc.
    Ik heb er nog een hele serie stempels bij om metaal te ponsen.
    Deze serie begint bij 1,5 mm en loopt op tot 12.

    Welke hulpmiddelen, dat hangt af van je werkstukken.

    Goed bezig Ruud,

    Veel modelbouwplezier,
    Willum

    Zeiler en R Groen vinden dit leuk.
  10. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    659
    Locatie:
    Spijk, West Betuwe
    Ziet er weer prima uit Ruud. Ik zit ook over zo’n pers na te denken. Ik heb toevallig een klusje aan een van mijn klassieke auto’s, de mercedes W123. Ik moet een, wellicht twee, van de fusiekogels vervangen. Daarbij kan zo’n persje ook handig zijn!

    Succes met de verdere afwerking

    Jeroen

    R Groen vindt dit leuk.
  11. jef

    jef PH-SAM

    Lid geworden:
    14 jan 2011
    Berichten:
    1.870
    Locatie:
    Hulshout België

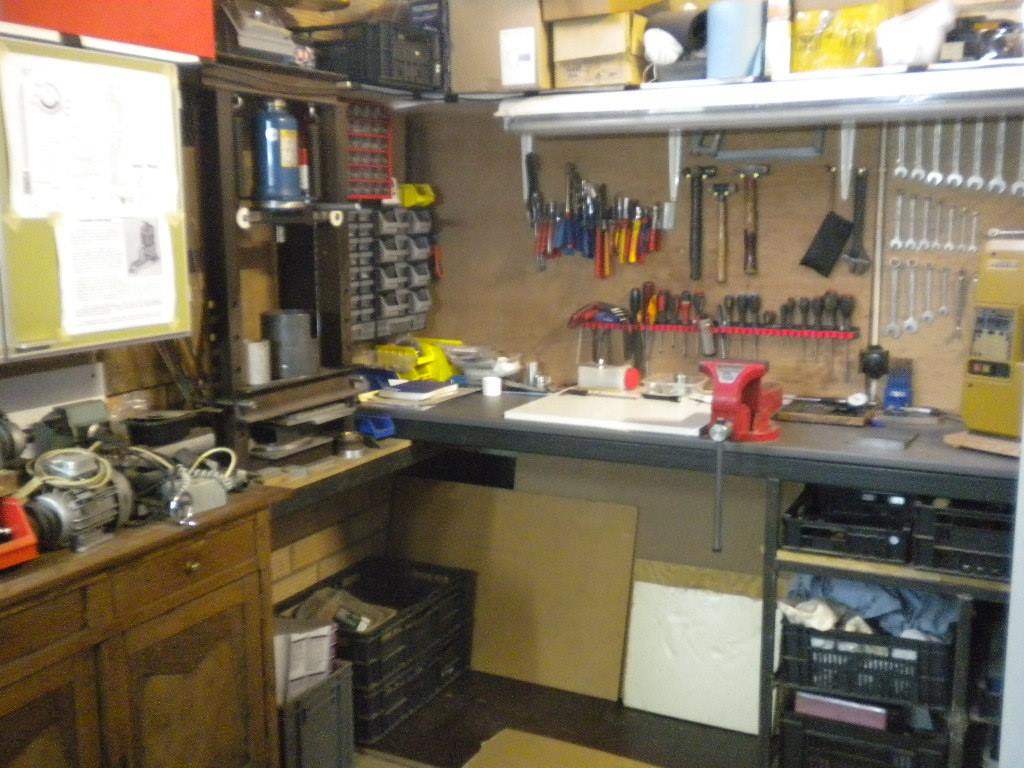

    Mijn zelfbouw pers 20 T

    Pers 20 T.jpg

    Groeten Jef

    R Groen vindt dit leuk.
  12. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Dat is een beste pers Jef.
    Ik hoop niet dat ik bij mijn modelletjes zoveel kracht nodig ben.
    Maar zo zie je maar weer, veel is ook weer zelf te maken.
    En mooi verstelbaar zie ik....
    Groetjes, Ruud.

  13. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Ik denk Willum dat ik de pomp voorlopig er los bij hou.
    Omdat ik de pers verplaatsbaar heb gemaakt, denk ik dat ik hem als ik moet persen naast de werkbank zet en de pomp op de werkbank leg.
    Op die manier ben ik redelijk flexibel hoe ik hem gebruik.
    Groetjes, Ruud.

  14. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.587
    Locatie:
    noord-limburg
    Zoals het jou uitkomt.
    Ik deel mijn ervaring.

    Veel modelbouwplezier,
    Willum

    R Groen vindt dit leuk.
  15. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg

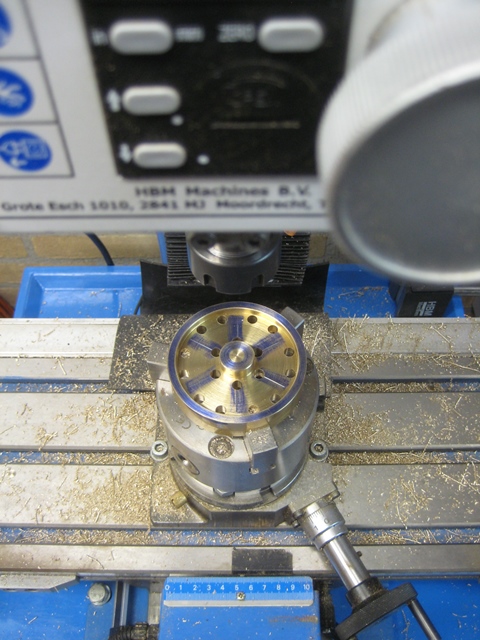

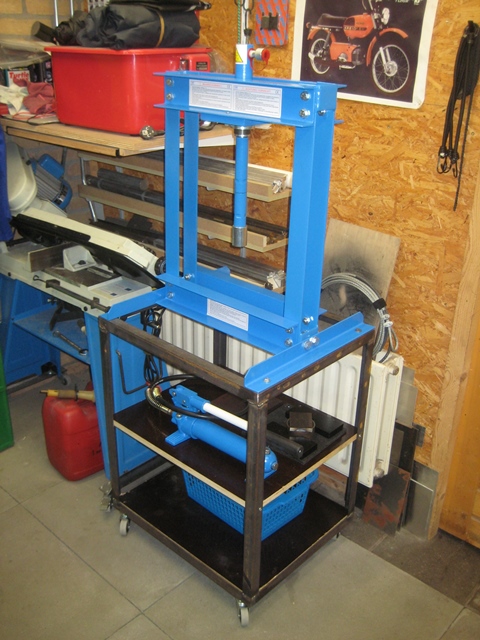

    Yes, ik heb weer tijd gevonden om weer even aan de modelbouw te gaan.
    De pers is voorlopig (op het verven na) klaar.
    Werkbank weer opgeruimd.
    Dus net begonnen om de spaken van het tweede vliegwiel erin te frezen.
    IMG_5841 small.JPG
    IMG_5840 small.JPG
    Groet,
    Ruud.

    JeroenDorr, Johannes59 en kaapstander vinden dit leuk.
  16. jef

    jef PH-SAM

    Lid geworden:
    14 jan 2011
    Berichten:
    1.870
    Locatie:
    Hulshout België

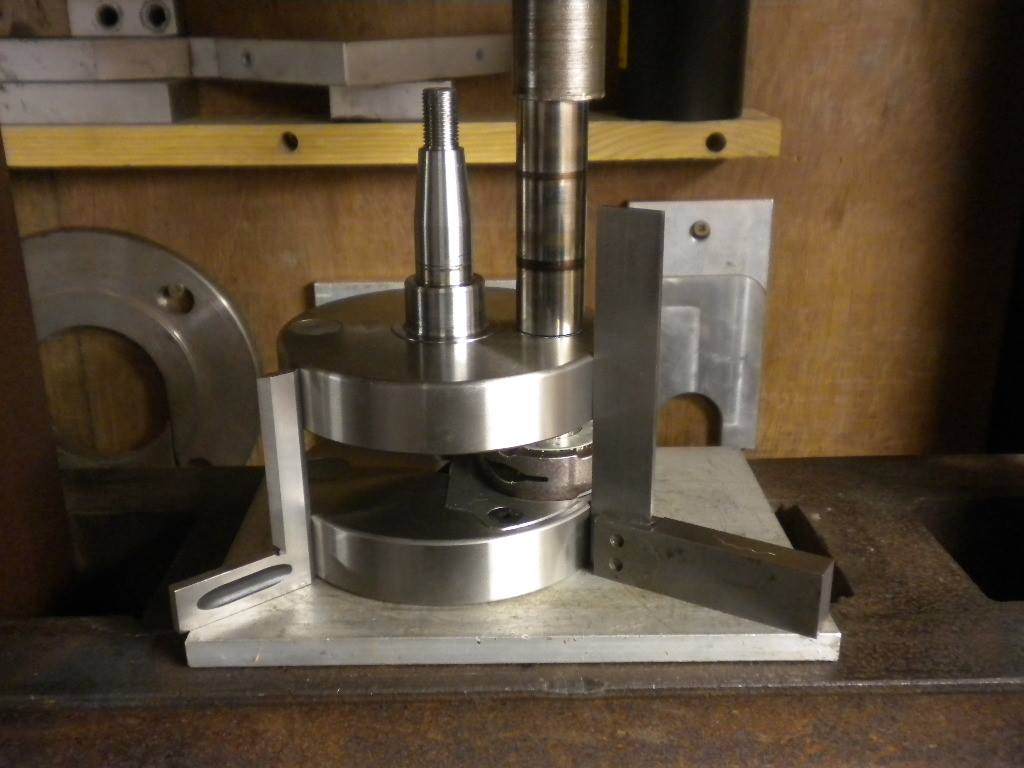

    Bedankt Ruud , maar ik gebruik ze al eens om een moto of bromfiets krukas te persen , en sommigen zitten al eens redelijk vast in elkaar ;)


    Groeten Jef

    JeroenDorr, R Groen en Gea vinden dit leuk.
  17. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg

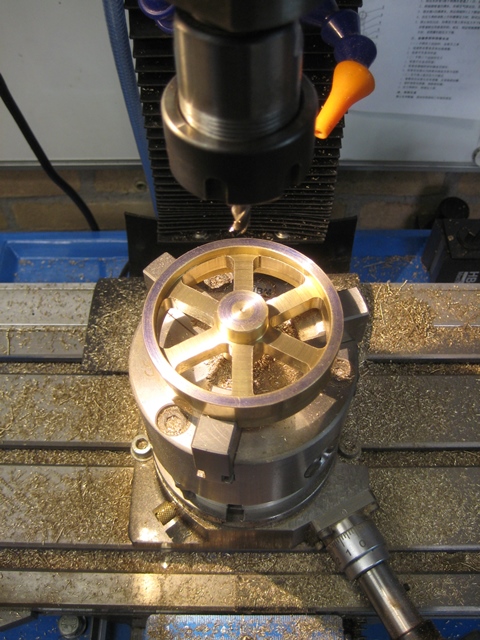

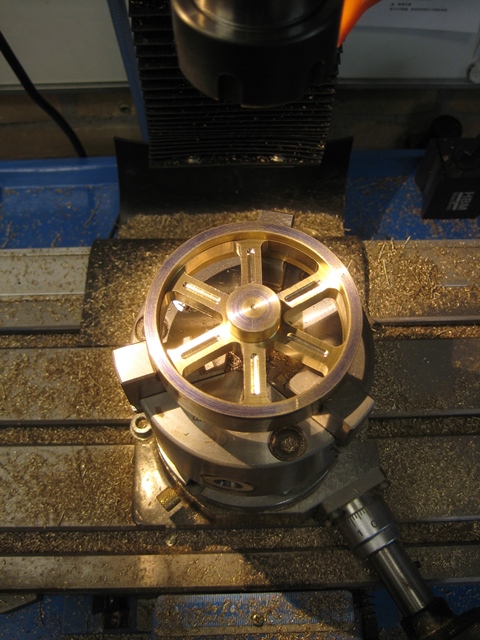

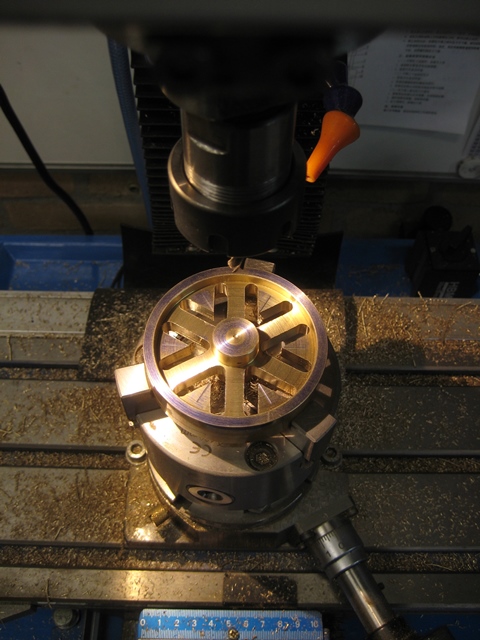

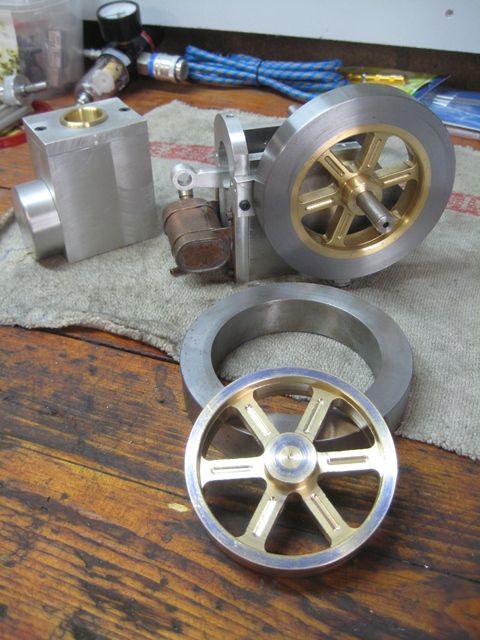

    Vanmiddag weer lekker met de Hit & Miss bezig geweest.
    Binnenwerk van het tweede vliegwiel is op de nabewerking (scherpe randjes met de Dremel bewerken) klaar.
    Ik hoop dat ik deze komende week klaar krijg en dan ga ik met de cilinder e.d. aan de gang.
    IMG_5842 small.JPG
    IMG_5844 small.JPG
    IMG_5846 small.JPG
    IMG_5848 small.JPG
    Goed weekend en de groetjes,
    Ruud.

    Jan Walpot, JeroenDorr, Gea en 4 anderen vinden dit leuk.
  18. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg

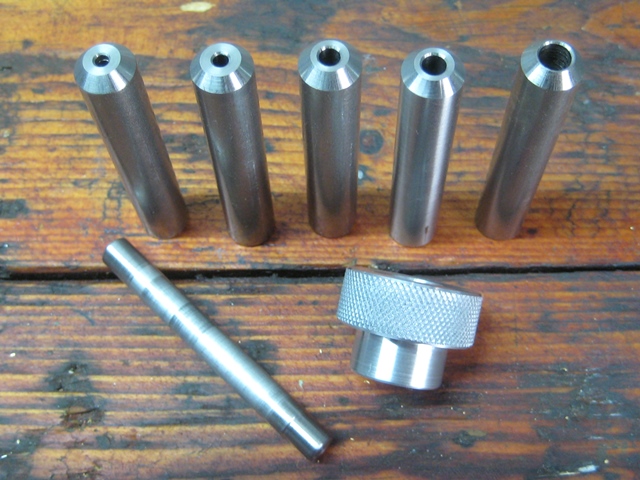

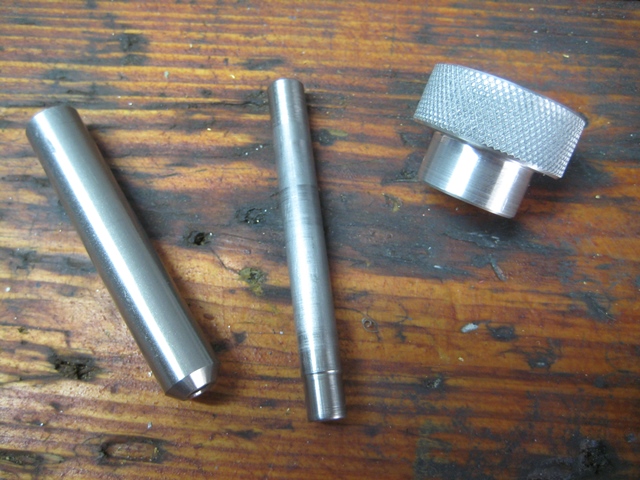

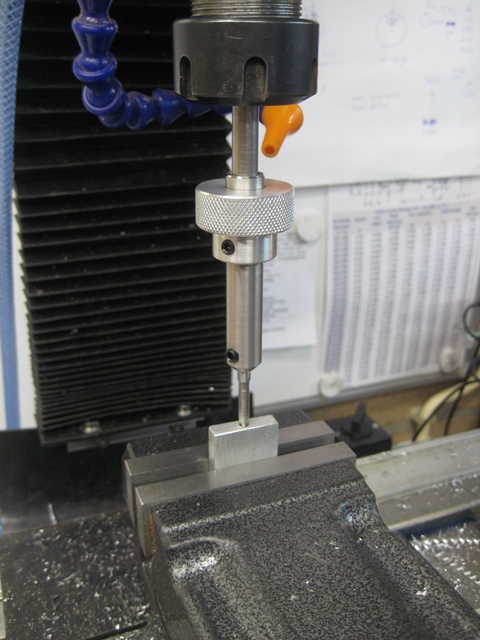

    Tap Tooltje gemaakt.
    Al een tijd geleden kwam ik dit tooltje een keer op het internet tegen voor gebruik op de draai- en freesbank om recht in je onderdeel te tappen.
    Vanmorgen bedacht ik, dit kan ik zelf ook wel maken.
    Ik heb voor diverse tap dikten hulsjes gemaakt (tap 2,5 t/m 8).
    Het werkt verbluffend goed en ben er zeer tevreden over.
    IMG_5823 small.JPG
    IMG_5826 small.JPG
    IMG_5851 small.JPG
    IMG_5852 small.JPG
    Ik heb er ook een tekening van gemaakt, voor degene die belangstelling heeft.
    Tap Tool.pdf
    Goed Weekend en de groetjes,
    Ruud.


    Bijgevoegde bestanden:

    Laatst bewerkt: 24 okt 2020
    Jan Walpot, Potter en Stoompomp vinden dit leuk.
  19. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    659
    Locatie:
    Spijk, West Betuwe
    Leuk tooltje. Ga ik ook maken. Ik had al eens eerder een zogenaamde tap follow gemaakt. Maar dit lijkt me, zeker voor de wat kleinere maten erg handig. Weer een projectje!

    Jeroen

    R Groen vindt dit leuk.
  20. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.539
    Locatie:
    HELLEVOETSLUIS
    Kleinere maten.
    Als eerste voor kleinere maten, maak geen reactie arm op het huis, maar met handspanning vasthouden van de taphouder. Wordt de weerstand te groot, dan onmiddellijk loslaten.
    Een gebroken tap M1,6 in een potgat is moeilijk te verwijderen.
    Normaliter gebruiken de meeste modelbouwer hand of machine tappen met een rechte spaangroef,
    Bij het draadtappen met deze tappen moet je soms/vaak terugdraaien om de spaan te breken.
    Doe je dit niet, dan kan de tap breken.
    Vandaar dat er speciale machine tappen zijn met een spiraalvormige spaangroef om de spaan tijdens de bewerking af te voeren.
    Ook bij deze moet je de snijkracht beperken.
    Groet, Henk

    R Groen vindt dit leuk.
