Spitfire mkIX, schaal 1:5.3 Brian Taylor

Discussie in 'Vliegende schaalmodellen' gestart door tjarko, 16 mrt 2020.

  1. juwi

    juwi

    Lid geworden:
    11 mei 2014
    Berichten:
    89
    Locatie:
    Brabant
    Dat is een heel mooi resultaat, Tjarko! Stof tot nadenken ...

    Vriendelijke groet, Jurgen

  2. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    792
    Tnx.
    Nu even verder met een hele berg houtjes en zo.

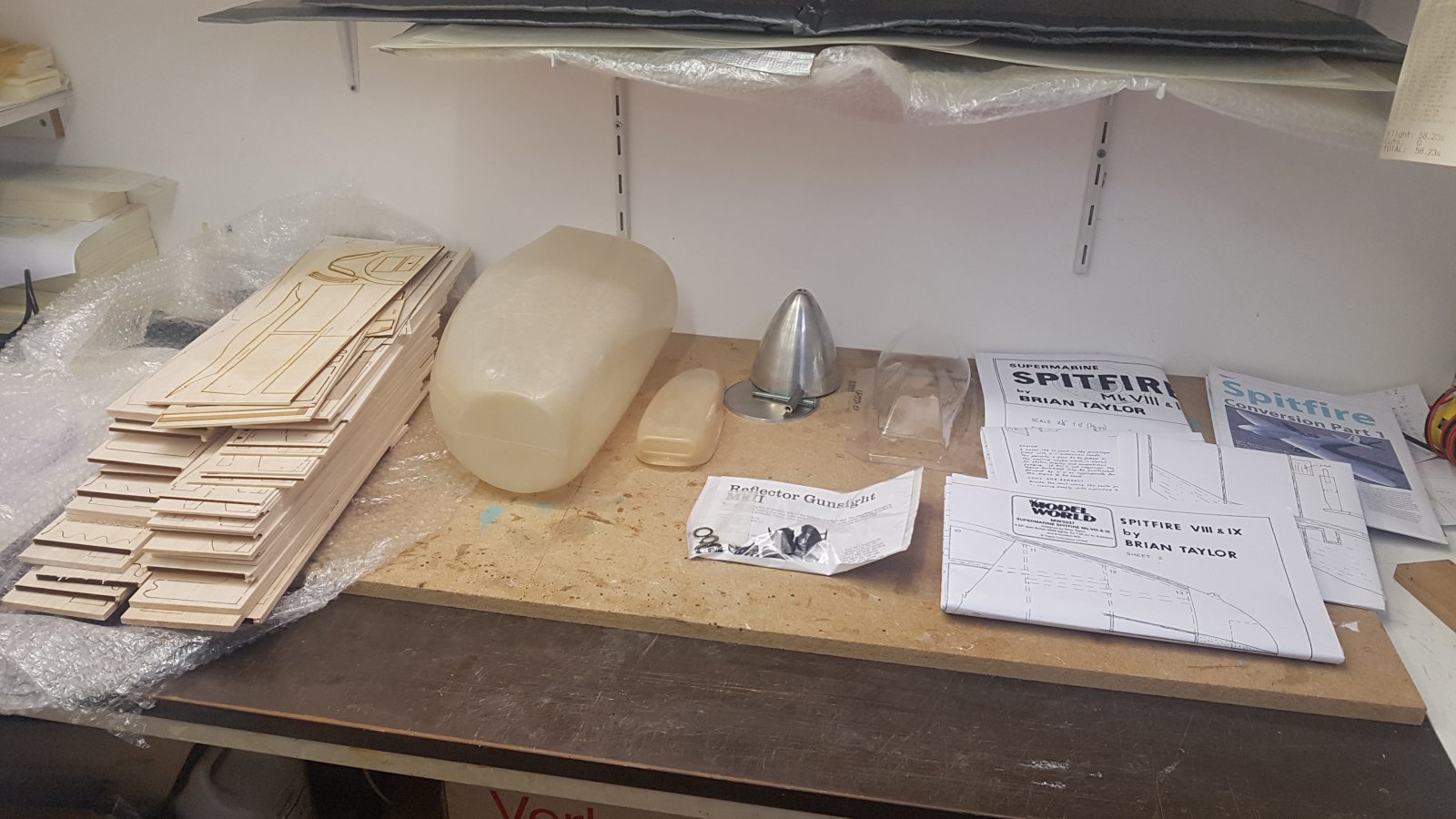

    Kit van Sarikhobbies uitgepakt.
    Zit behoorlijk wat in, kwaliteit is wat matig. Gvk is glasmat polyester, met weinig mat..wel goed oppervlak.
    Cockpit is netjes.
    Spinner vloeigedraaid aluminium, mooi dun en licht.
    Hout laserwerk ruikt flink naar bbq.
    Netjes doorgesneden, maar dikke delen passen maar matig.
    Net de rompzijden geassembleerd uit 4 stukken. Mag een stripje triplex over de zwaarbelaste naadjes.

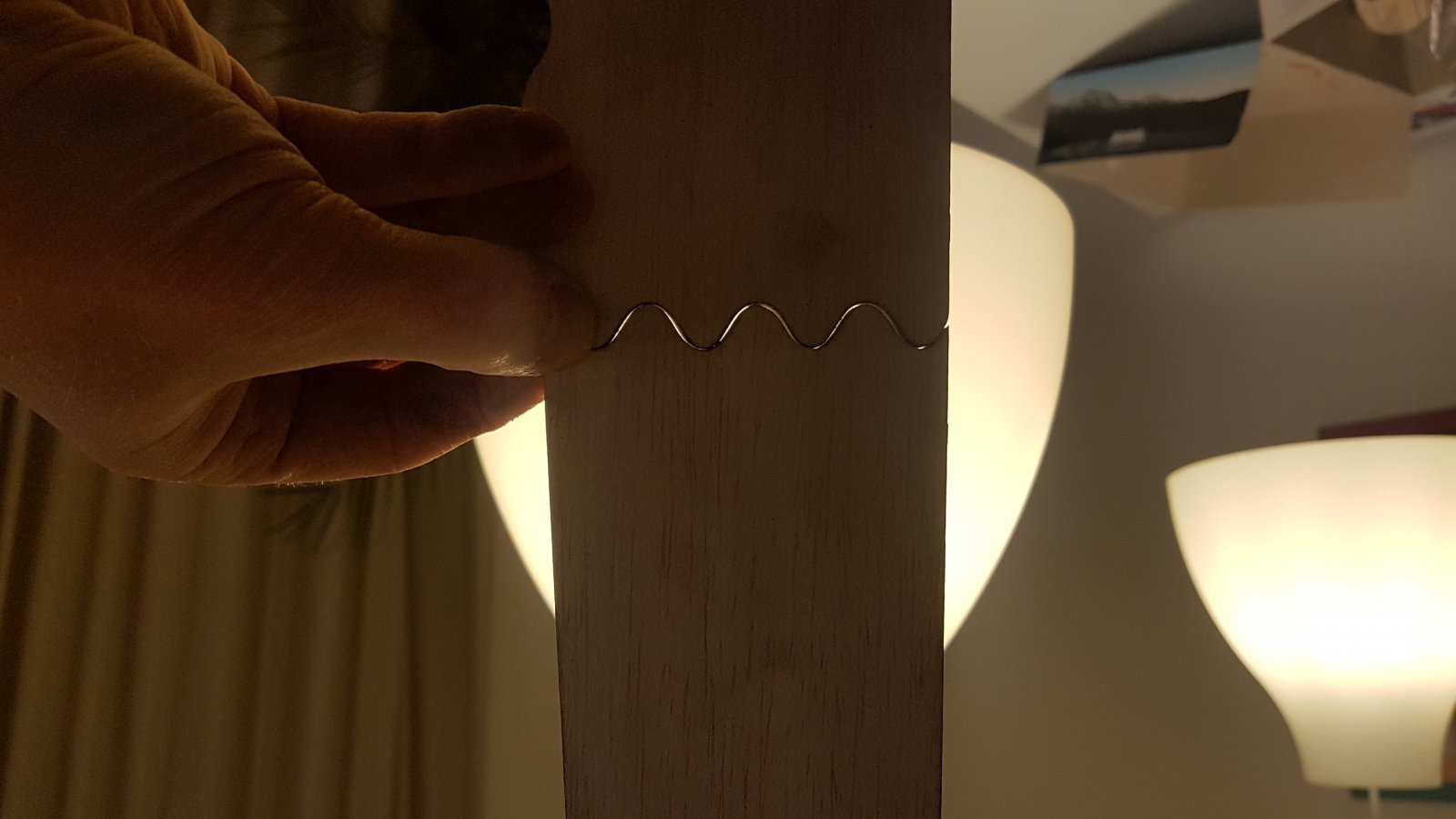

    20200402_223657.jpg evenwijdig met de nerf snijdt de laser breder dan haaks op de nerf.
    Hele berg hout. De restjes zijn bruikbaar voor rudder lijsten etc, dat zit er niet bij.

    Ramses en MicropropSport vinden dit leuk.
  3. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.414
    Locatie:
    nuenen
    Goede review

  4. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    792
    Ja het leek me goed om het even te laten zien. Het is niet helemaal wat ik gedroomd had, maar ik zou het toch weer bestellen. Voldoende om een goed vliegende kist mee te bouwen en redelijke prijs. Op de website zie je eigenlijk te weinig.

    femmo en MicropropSport vinden dit leuk.
  5. juwi

    juwi

    Lid geworden:
    11 mei 2014
    Berichten:
    89
    Locatie:
    Brabant
    Het hele houtpakket is ook bruikbaar als gewicht om gelijmde plankjes op hun plek te houden zie ik. ;)

    Veel bouwplezier, Tjarko!

    Groetjes, Jurgen

  6. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    792
    Heerlijk weer om buiten balsa te schuren.

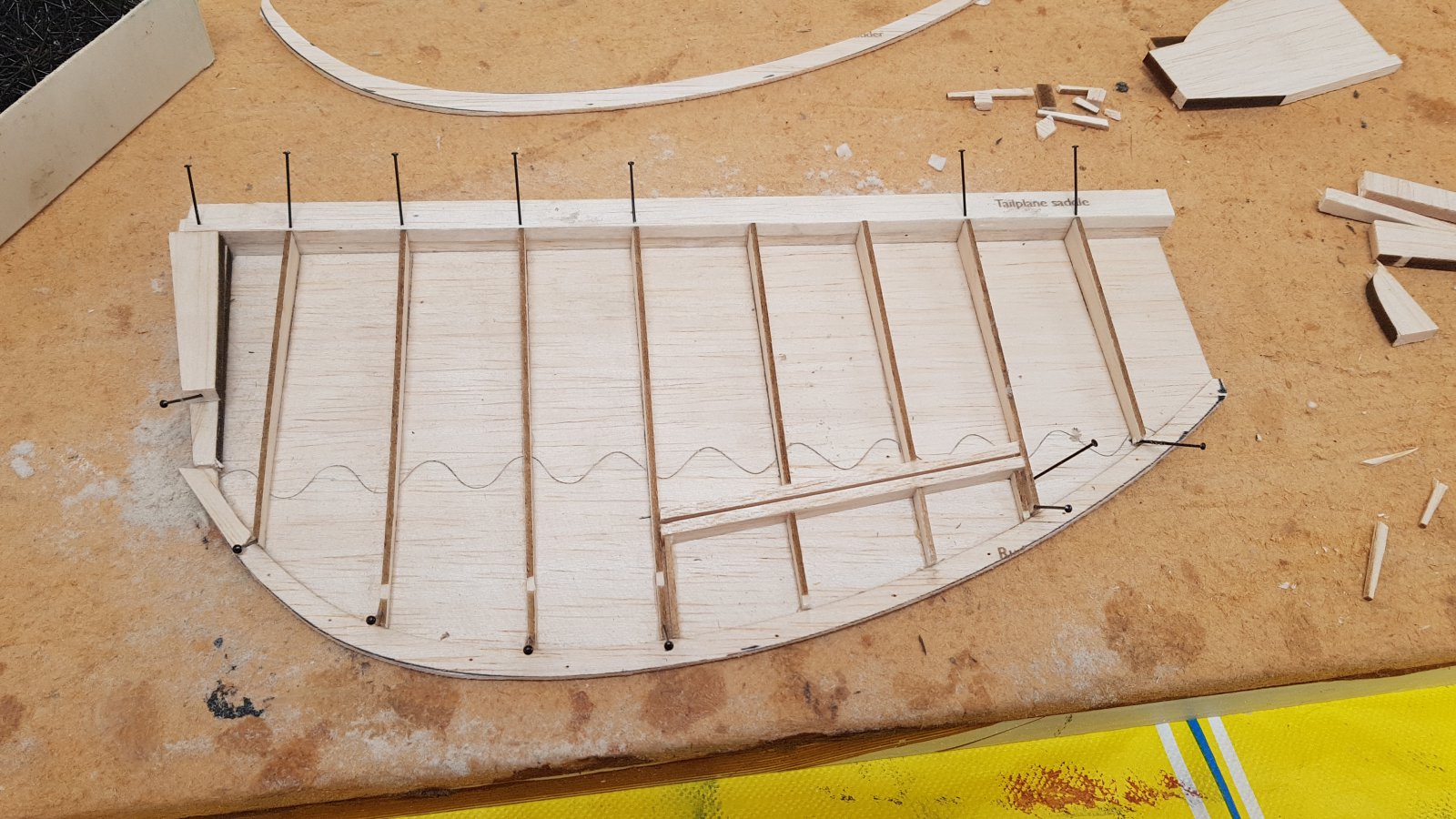

    Richtingsroer ruwbouw is klaar, 63 stukjes hout! 18 stukjes waren lasergesneden in de kit. De rest is van restjes. Er zit genoeg bij.
    Eerst ruw
    in elkaar lijmen.
    En dan heel veel schaven en schuren.
    Nu komen de hoogteroeren.

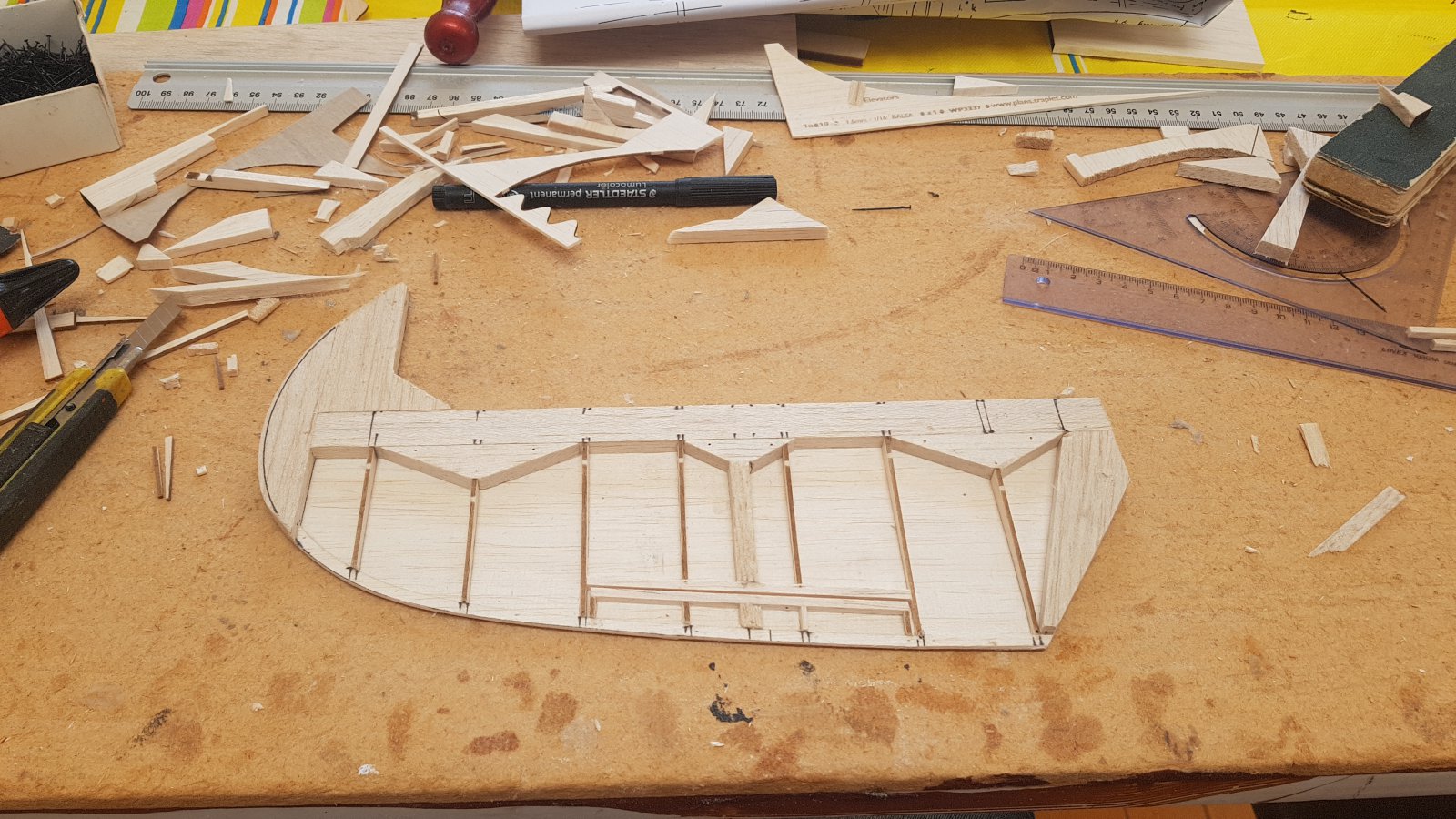

    Een zijde ruwbouw onderweg, nog 3 zijden te gaan..
    Lockdown doen wij modelbouwers met spelden, door balsahout.

    Ramses, Frits37, juwi en 4 anderen vinden dit leuk.
  7. juwi

    juwi

    Lid geworden:
    11 mei 2014
    Berichten:
    89
    Locatie:
    Brabant
    Jemig, wat ga je hard Tjarko! Heel veel houtjes inderdaad, maar ziet er super uit!

    Groetjes, Jurgen

    tjarko vindt dit leuk.
  8. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    792

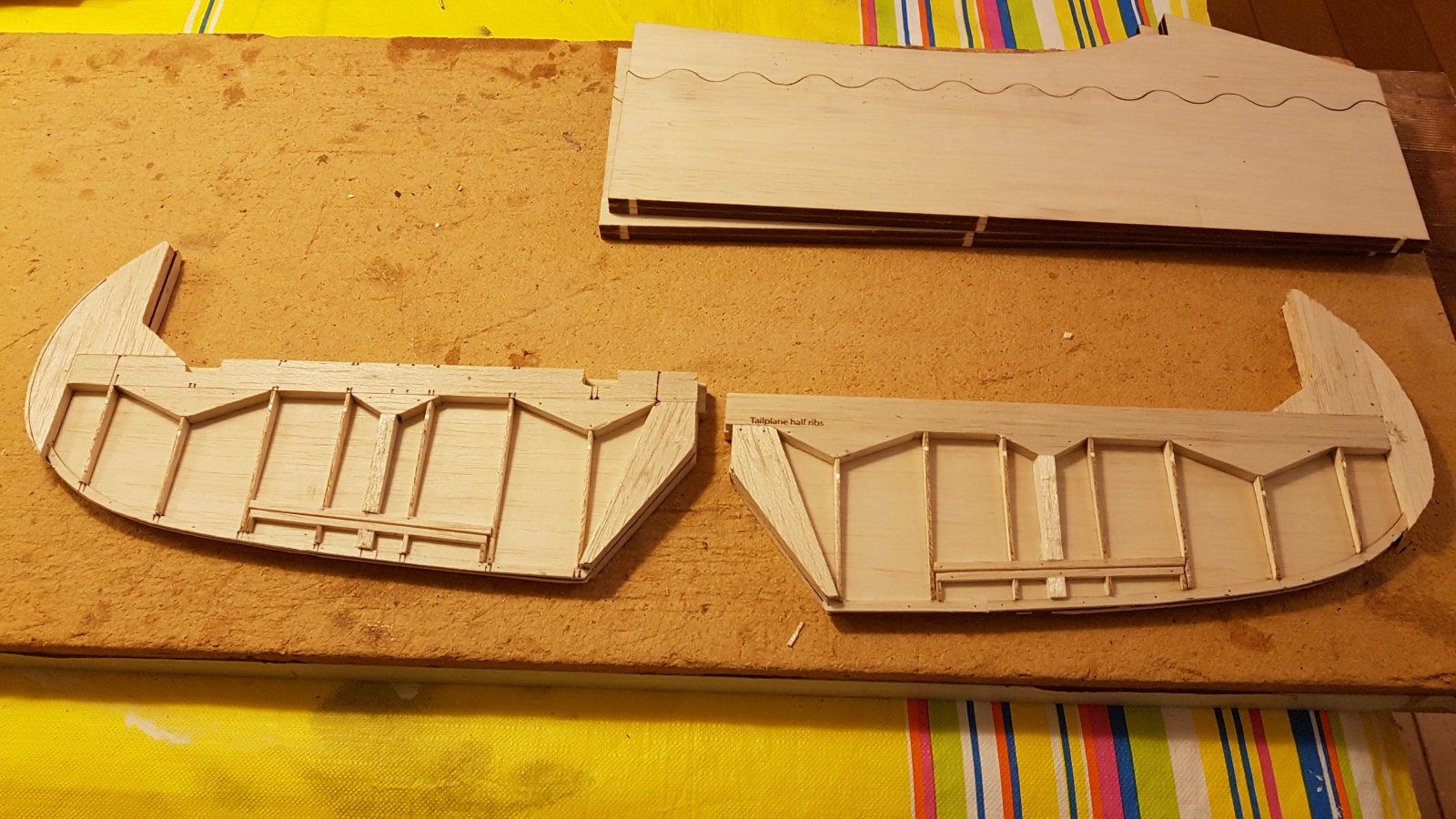

    Beide hoogteroertjes aan twee zijden voorzien van ribjes en trimtabs.
    Morgen lekker schuren. 20200407_222301.jpg
    Leuk deze kleine onderdelen, doe ik op de bouwplank in de eethoek, gezellig tussen de rest van de familie.

    Ramses, MicropropSport en E.hof vinden dit leuk.
  9. Joriz

    Joriz

    Lid geworden:
    23 mei 2003
    Berichten:
    169
    Locatie:
    Amsterdam
    Hoi Tjarko, heb je draadje gevonden. Leuk om meer te lezen en te zien van de motor!
    Ik heb me geabonneerd en ga je volgen, veel plezier met plakken!

    Gr. Joris

    tjarko vindt dit leuk.
  10. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    792
    Leuk Joris!
    2 keer half uurtje schuren en de hoogteroertjes zijn voorlopig even klaar.
    Hier was ik op de helft. Wat een balsa stof ughe ughe... gelukkig buiten.
    Nu stabilo en kielvlak.
    Deze wil ik met 0.4mm triplex indekken ipv 1.5mm balsa. Veel beter bestand tegen een stootje, en makkelijk af te werken met wat laagjes waterbasis lak. En hopelijk ook een beetje meer het beeld van aluminium beplating.

    Ramses, coen_l, De Mol en 2 anderen vinden dit leuk.
  11. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    792
    Stabilo begin.

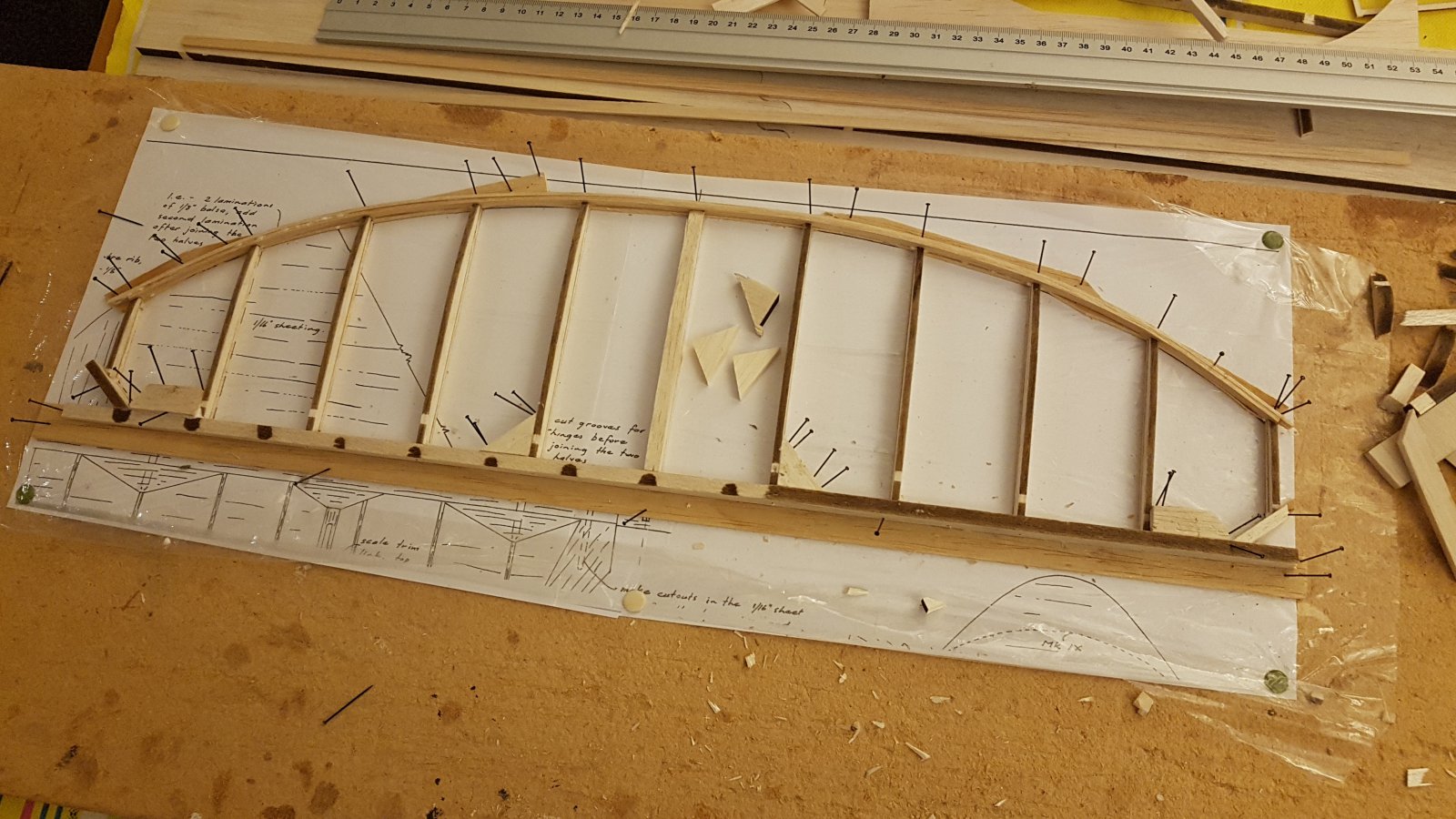

    20200411_230330.jpg copie van de tekening op de bouwplank.
    Eerst een hulplaagje 2.5mm balsa. Ter compensatie van de dikte, ik ga met 0.4mm triplex bekleden ipv 1.5mm balsa.
    Deze laag steekt rondom uit als soort bouwmal, zodat ik het stabilo vlak op de bouwplank kan afsteunen met indekken van de tweede zijde later.
    De lasergesneden ribjes zitten er op en de 6.35mm achterlijst en eerste 2 van 3 stripjes 1.5mm voorlijst. Ik kreeg de origineel bedachte 3mm niet netjes gebogen. Maak de binnenliggende voorlijst ook iets groter,zodat triplex beter vast zit. En een vuren buitenste neuslijst.
    Voor het eerst mijn eigen restjes 1.5mm en 2.5mm balsa aan het gebruiken.
    Ik probeer synchroon met Jurgen te blijven, lukt bijna...

    Ramses, MicropropSport, juwi en 2 anderen vinden dit leuk.
  12. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    792
    Gladschuren en dan triplex er op strijken.
    20200412_131301.jpg hier ligt het geschuurde frame. Mooi te zien wanneer het flush ligt met de voor en achterlijst, bruine lasersporen er net afgehaald, maar niet verder.
    Frame ingesmeerd met witte houtlijm, triplex er opgedrukt en er weer af en ook netjes uitgesmeerd. 15 min drogen en dan vaststrijken.

    juwi, Ramses, HansH en 1 andere persoon vinden dit leuk.
  13. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.414
    Locatie:
    nuenen
    Dus je stempelt houtlijm die je weer strijkt??
    Waarom?

  14. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    792
    Zo stabilo en kielvlak zijn klaar, triplex doosconstructies.
    Stabilo is best dik en behoorlijk taps. Dat past nog niet goed op de hoogteroeren. Die moeten meer taps in dikte.
    Het richtingroer is veeeeel te dik..
    Gelukkig hoeft daar alleen materiaal af. Hoogteroeren moeten aan de romp zijde wat dikker.
    20200412_234100.jpg morgen eens goed de tekening bestuderen wat hier mis is gegaan.
    In zijaanzicht begint het wel spit trekjes te vertonen.
    Tijd om er een nachtje over te slapen.


    Bijgevoegde bestanden:

  15. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    792
    Strijkmethode is heel handig omdat je dan niets met klemmen of spelden hoeft vast te zetten. De hechting is instantaan Femmo.

    femmo vindt dit leuk.
  16. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.414
    Locatie:
    nuenen
    Ah! Dat is een goeie tip
    Secondelijm zou t trouwens ook moeten doen, of is deze hechting beter?

  17. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.899
    Locatie:
    BRECHT BELGIE
    Secondelijm werkt niet op grote vlakken, dan is een kant al droog voor je aan het einde bent .
    Als je niet wil klemmen kan contactlijm ook .
    Maar de strijk methode is hier ideaal, als je het goed uitstrijkt heb je geen bobbels van de lijm

    De Mol, MicropropSport en femmo vinden dit leuk.
  18. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    792
    Richtingroer maar eens flink dunner geschaafd en geschuurd. De lasergesneden ribjes zijn gewoon rudimentaire driehoekjes, met erg veel overmaat. Had ik me door laten foppen.
    Zo past het beter. Tip blok is nu meer dan de helft af.
    Best een dun roertje.
    En wat blijkt na bestudering van de tekening, het had nog 3mm dunner gemoeten!
    Een klein foutje gevonden in de tekening, de ribjes zijn 1.6mm te hoog, want de indekking is er niet afgehaald. Zowel op de tekening als de gelaserde delen.
    Mijn stabilo is daardoor in het midden 3mm dikker dan de hoogteroeren. Aan de uiteinden moeten de hoogteroeren juist heel dun geschaafd en geschuurd worden. De dikte verjongt sterk, veel meer dan ik had gedacht, ik ben hier eigenlijk wel blij dat er 3 mm meer dikte op zit. En alweer gefopt door de rudimentaire hr halfribjes.
    Ook dit komt goed, maar niet meer vanavond.
    Plaatje van de tekening met snijmallen voor de ribben, iets te dik.. Deze kist/ tekening is al best oud, meer mensen moeten dit gezien hebben, maar Engelsen zijn heel beleefd, zeggen hier vast niets van. Als je een beetje oplet zie je het ook meteen.

  19. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.232
    Locatie:
    groningen
    Goed bezig zeg!

    Leuk dat ik dit gevonden heb.

    Wordt (is . . .) een puik project!


    jan.

    tjarko en De Mol vinden dit leuk.
  20. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.582
    Locatie:
    Heeze
    Weet je dat zeker?
    Het lijkt erop dat je bij het stabilo ook een plaat 3mm als basis hebt gebruikt waar je de helften op gelijmd hebt op onderstaande foto:

    [​IMG]

    Volgens mij zit er volgens de tekening geen basisplaat in het stabilo zoals wel bij de hoogteroeren en stabilo...
    Dus twee op elkaar gelijmde halve constructies met alleen balsa indekking aan de buitenzijden.
    Zou dat je 3mm overmaat kunnen zijn?

    Groeten, Ramses
    .
