Stoommachine

En helemaal glad is ook niet goed, dan kan er geen olie tussen.
Met nieuwe cilindervoeringen in een dieselmotor ging er ook altijd de hoonborstel door om een "kruisslag" (groeven) er in te krijgen.

Krijg binnenkort een hoonborstel van mijn collega te leen. Dus dat gaat goed komen.
Vandaag nog wat kunnen doen. Voor het eerst de hoek meter kunnen gebruiken.

full

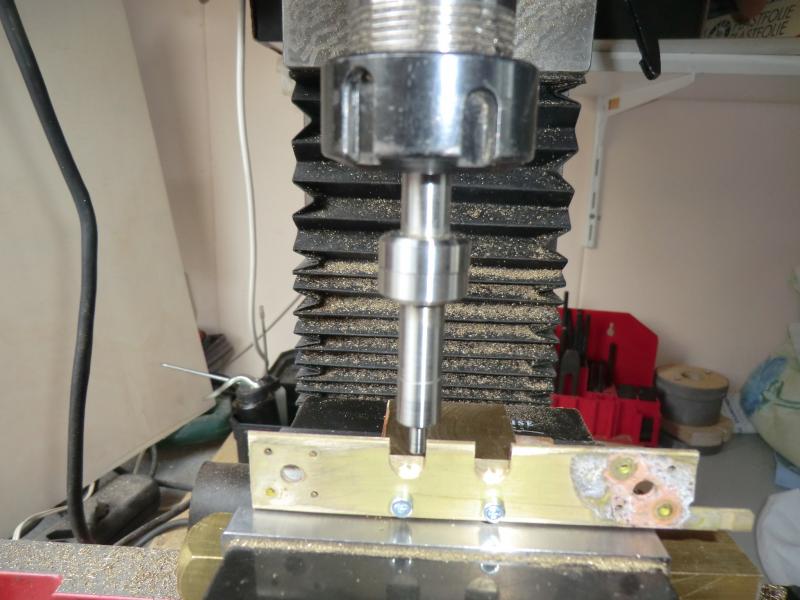

Voor het inspannen van de cilinder, heb ik een mal gemaakt om het hart van de cilinder te kunnen bepalen.

full

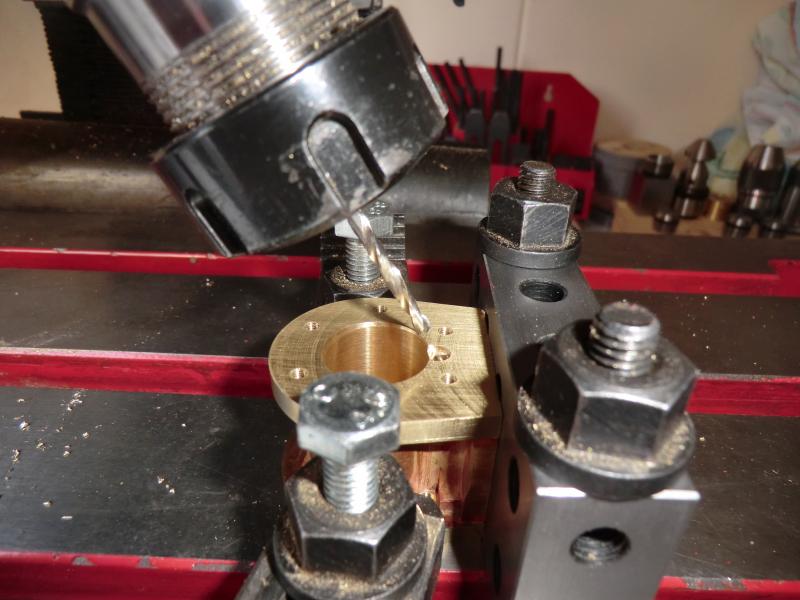

Achterzijde cilinder voorzien van de nodige gaten.

full

Laatst bewerkt door een moderator:

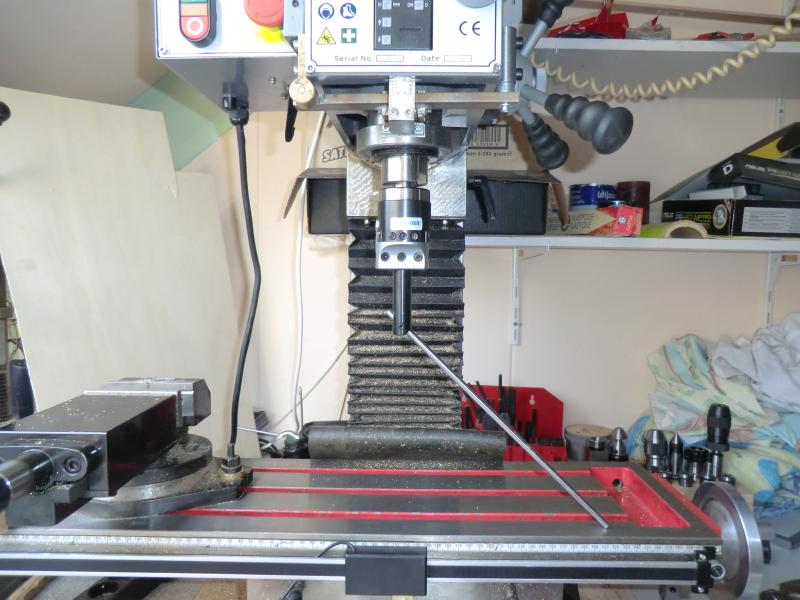

De spil heb ik vorig jaar met een stuk rond 6 in de kotterkop (schuine opname van 45 graden) naar beide kanten van het bed uitgelijnd. Dus ik weet dat de spil op 90 graden staat. En uiteraard heb ik met de hoekmeter dit gecontroleerd.

Met een houten vloer wil de ene kant van de werkbank weleens anders zakken dan de andere kant, heb je aan zo'n mega waterpas ook niets.

Pfffff, wat heb ik dan een mazzel met die 28 meter lange heipalen waar mijn werkbank op staat.
Geen houten vloeren of werkbladen, direct dat stuk ijzer op het beton.
Dat maakt die goedkope Chineze freesbank van mij gelijk een stuk beter, nauwkeuriger en natuurlijk duurder.

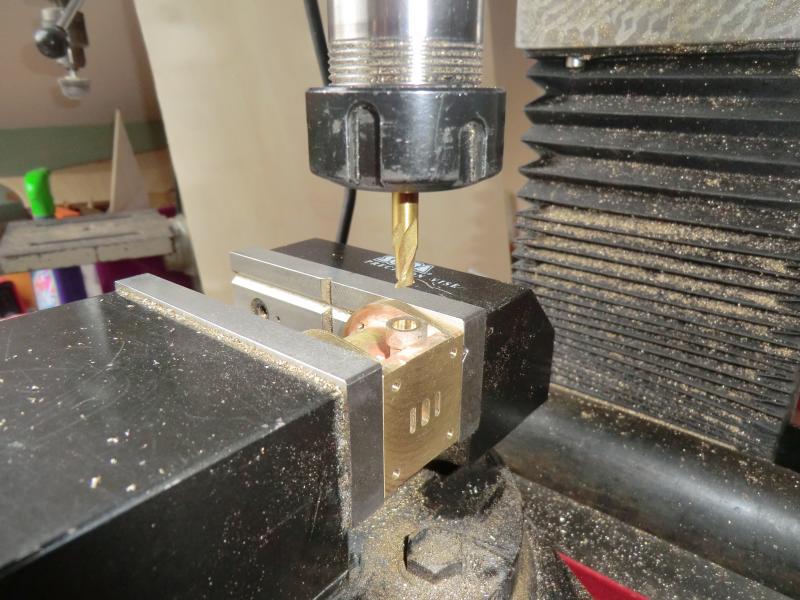

Stoompoort onder een hoek geboord.

full

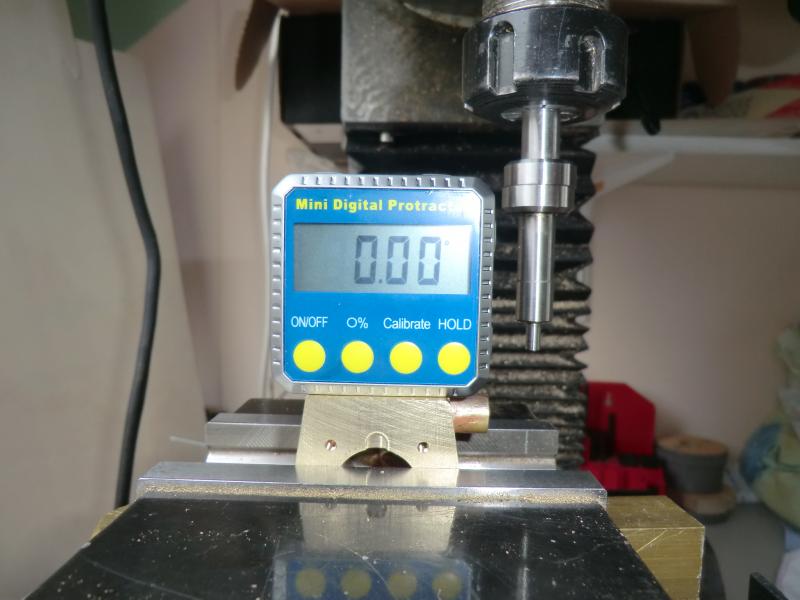

Spindel weer haaks t.o.v. van het bed geplaatst

full

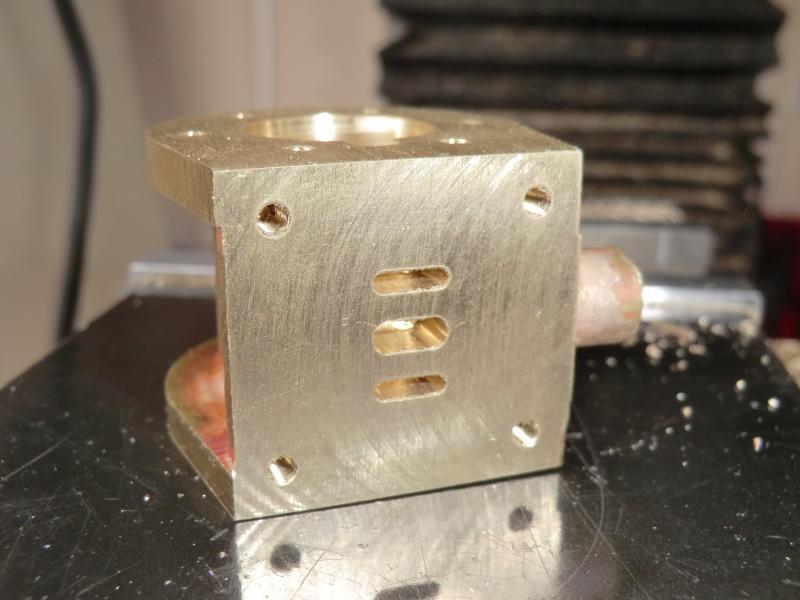

Stoominlaat poort geboord.

full


Al met al veel werk voor een paar gaatjes. Maar dat mag de pret niet drukken.

Laatst bewerkt door een moderator:
Noop, dat is zeker de uitlaatpoort.

Anders zou de stoomdruk via deze poort de bakschuif losduwen van je spiegel.
De inlaat zit straks in de stoomkast die je nog moet maken. De bakschuif ligt los op de spiegel en wordt door de stoomdruk in de stoomkast tegen de spiegel aan gedrukt en via de bakschuif loopt de uitgaande stoom naar de uitlaatpoort.

Het ziet er wel netjes uit trouwens.

Dat je de kop trouwens draait voor het boren van de verbinding tussen de spiegel en de cilinder. het weer opnieuw rechtzetten van de kop is drie keer meer werk dan het boren. (althans bij mij dan) Heeft een BF30 een betere nulstelling op de kop?

De nulstelling op de kop stelt niets voor. is een pal die in een gat valt met een rammelpassing. Ik zag zo snel ook niet een betrouwbare manier van opspannen.
Door het op deze wijze te doen was het maatzuiver en toch ook wel weer makkelijk te doen.

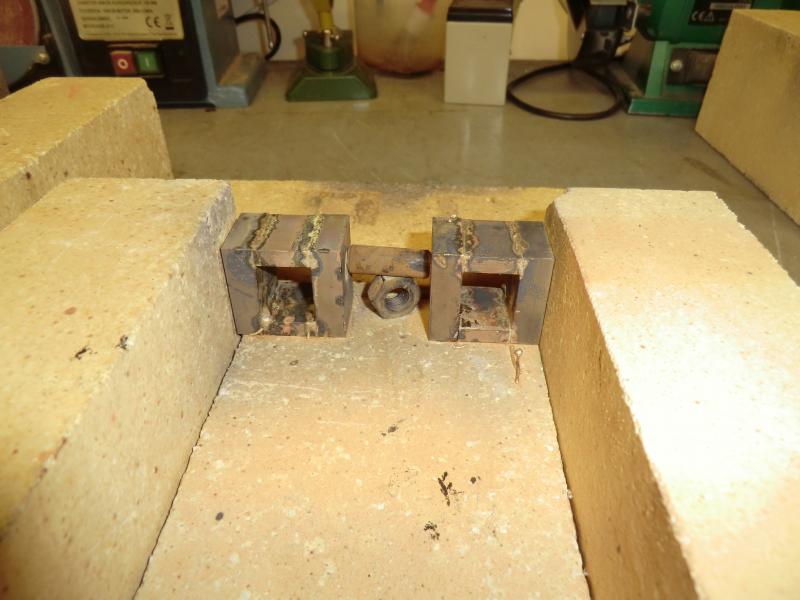

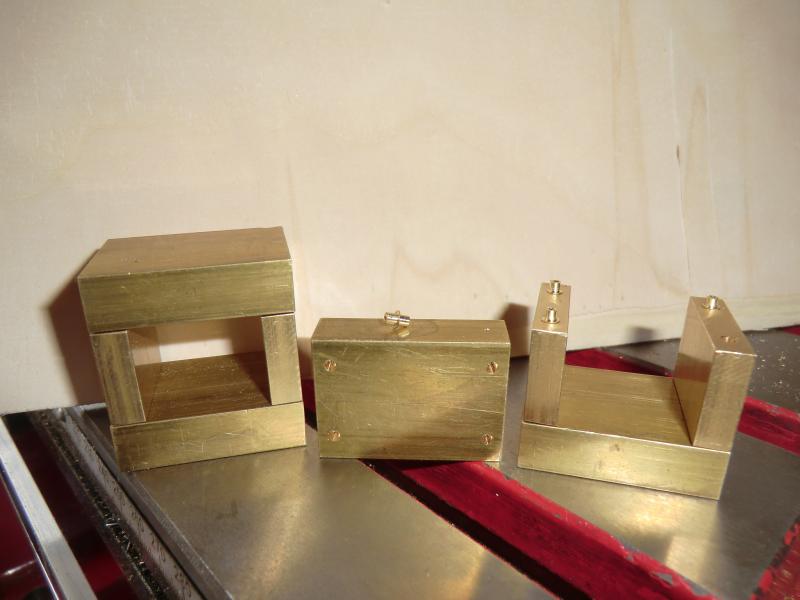

Ben begonnen met de eerste delen van de schuifkast te maken. Losse platen en pennetjes om ruimte te creëren voor het solderen en de positie te houden.

full


full

Laatst bewerkt door een moderator:
