    Ondertussen.... Eindelijk is de Solarfilm Solite aangekomen. Wel een kronkel in het pakket maar gelukkig niet beschadigd.

    We kunnen verder. Een kleine maand onderweg geweest vanuit het VK....

    De folie weegt volgens de specs 20 gram/m² en is dus inderdaad niet te vergelijken met het Oralight wat ik eerst gebruikte.

    als oefening maar eens het roer gedaan en op zich valt het me niet tegen (maar ook niet mee). De strijkbout glijdt er niet lekker overheen, bij de Oralight was dit wel zo.. Qua sterkte denk ik dat het sterker is als 12 grams tissue, dus voor deze modellen is dat voldoende..

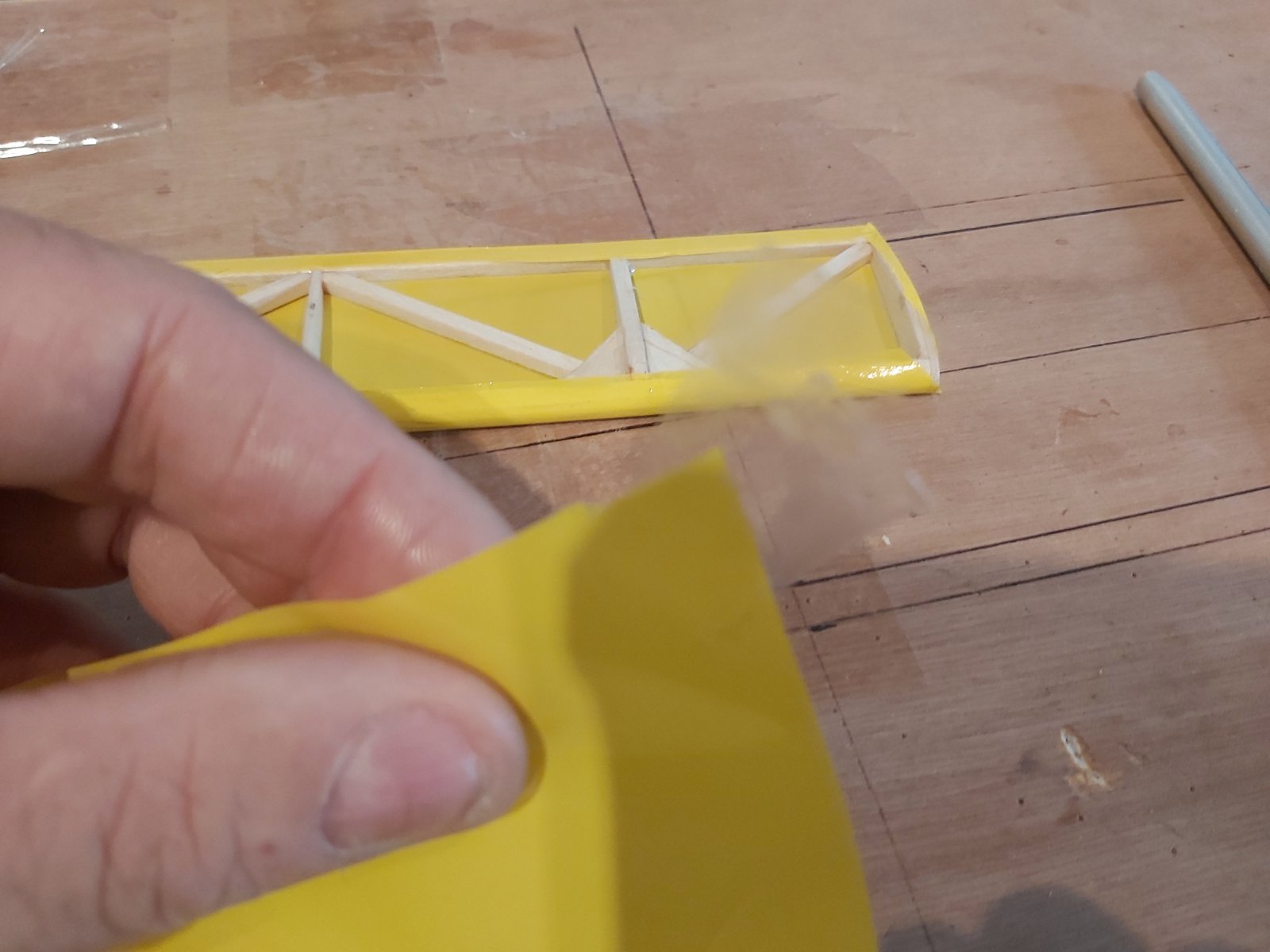

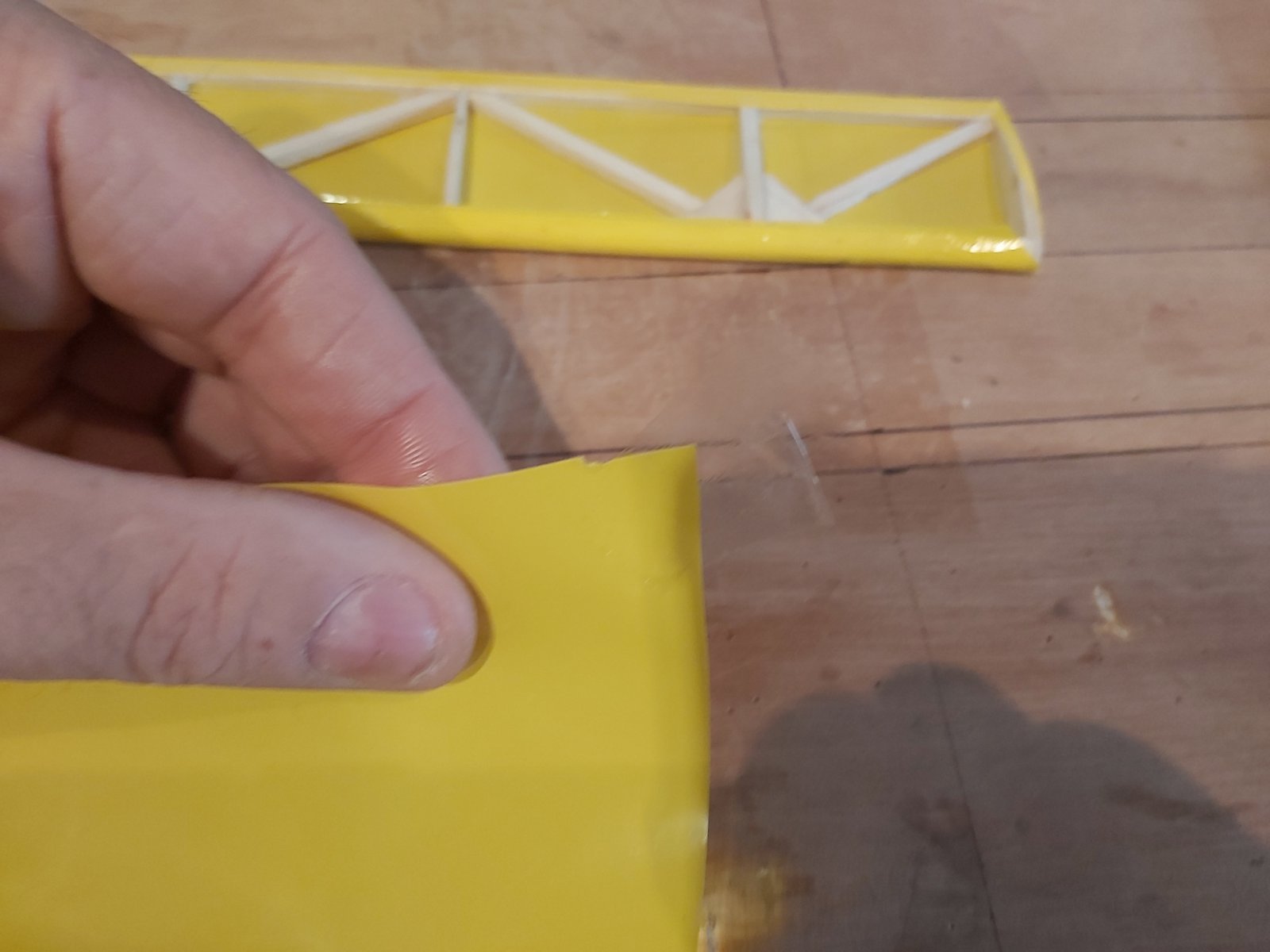

    Om de beschermfolie los te maken moet je aan beide zijdes plakband plakken en dan de beschermfolie verwijderen. Het is even een handigheidje maar werkt wel.

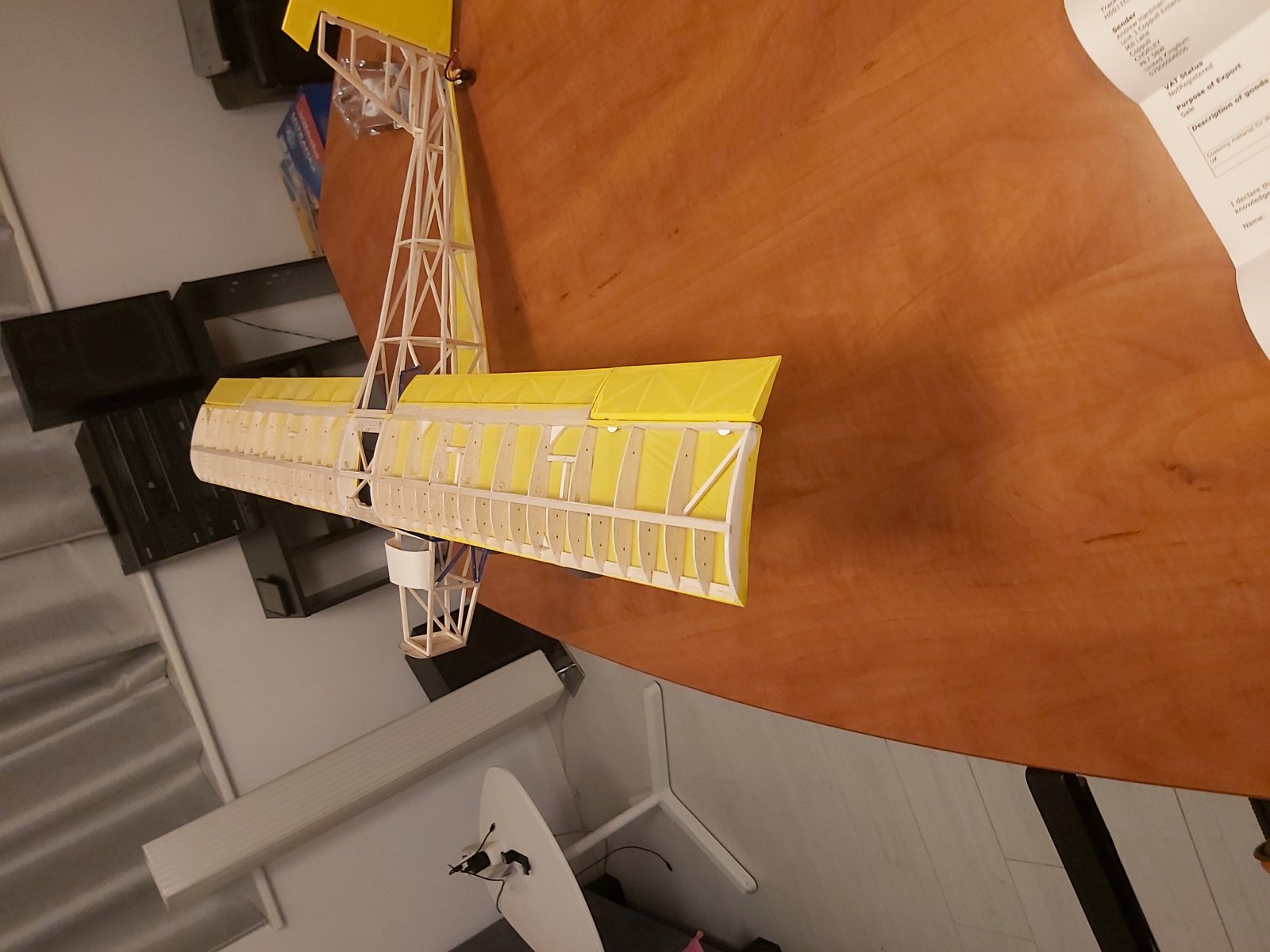

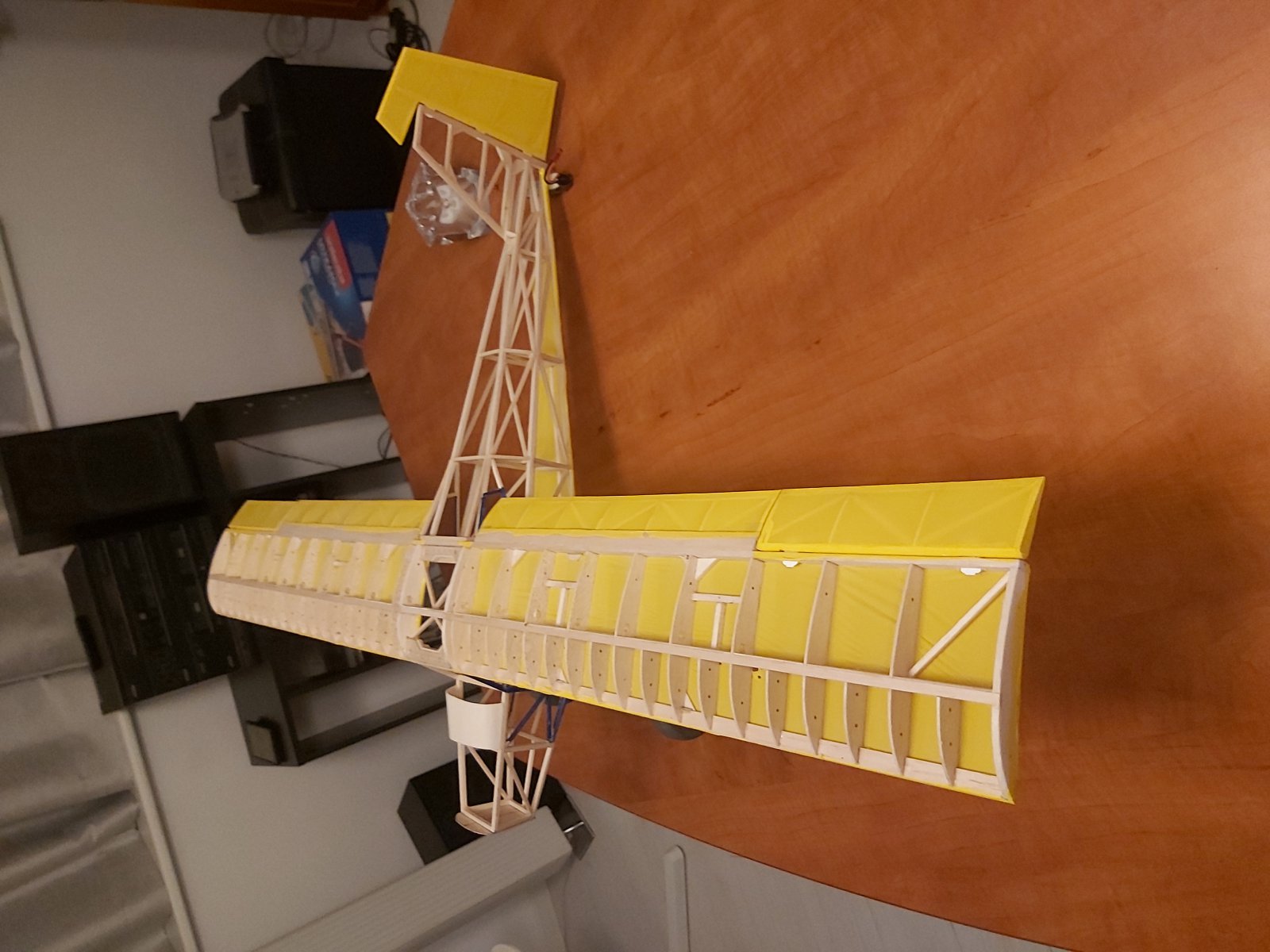

    Daarna de flaps en ailerons gedaan en als laatste de onderkant van de vleugel..

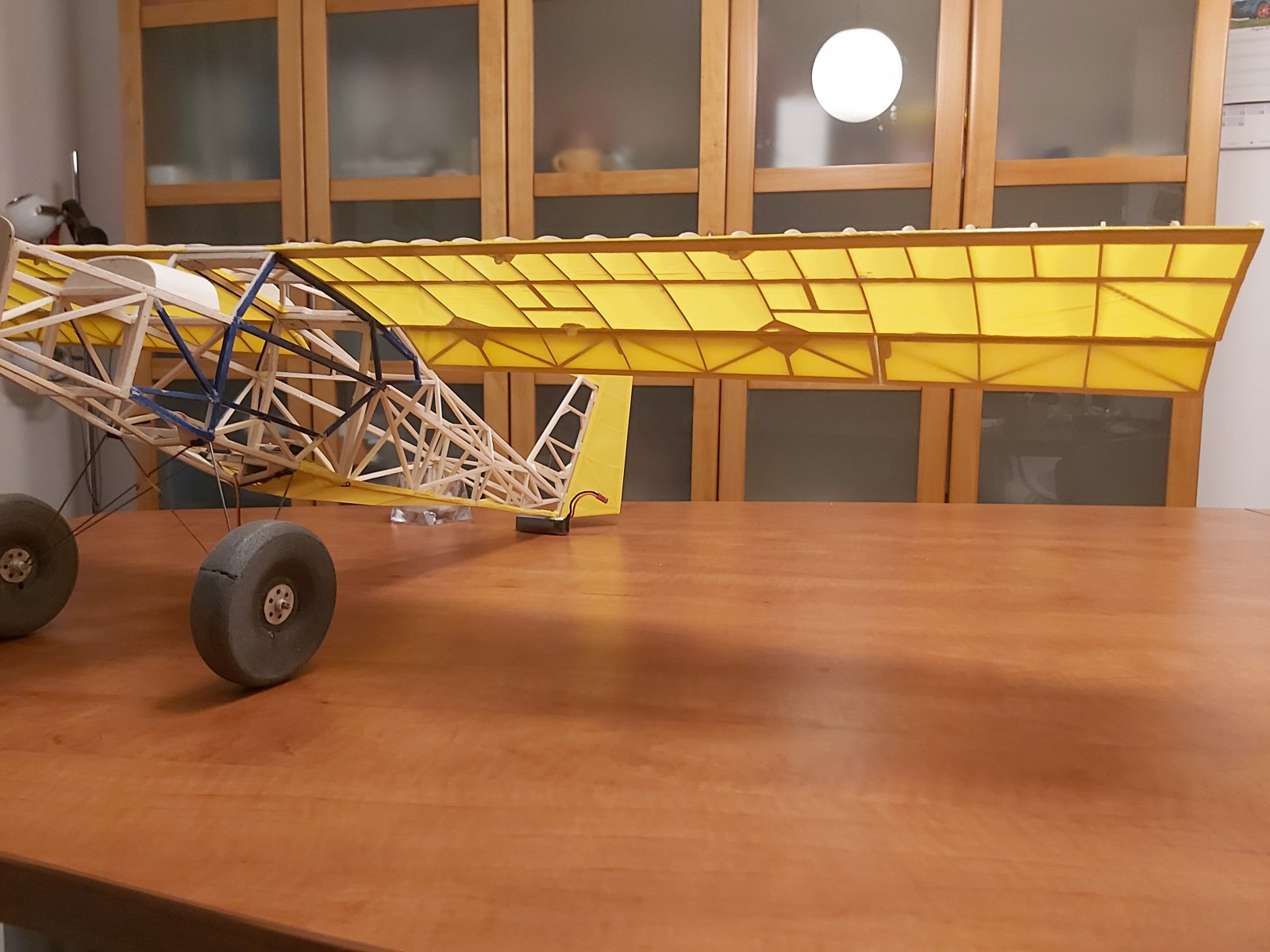

    Het is meeŕ doorschijnend dan de Oralight maar van de andere kant is dit leuker, zo zie je de constructie beter.

    20210924_194332.jpg 20210924_194400.jpg 20210924_212043.jpg 20210924_212058.jpg 20210924_212058.jpg 20210924_212102.jpg

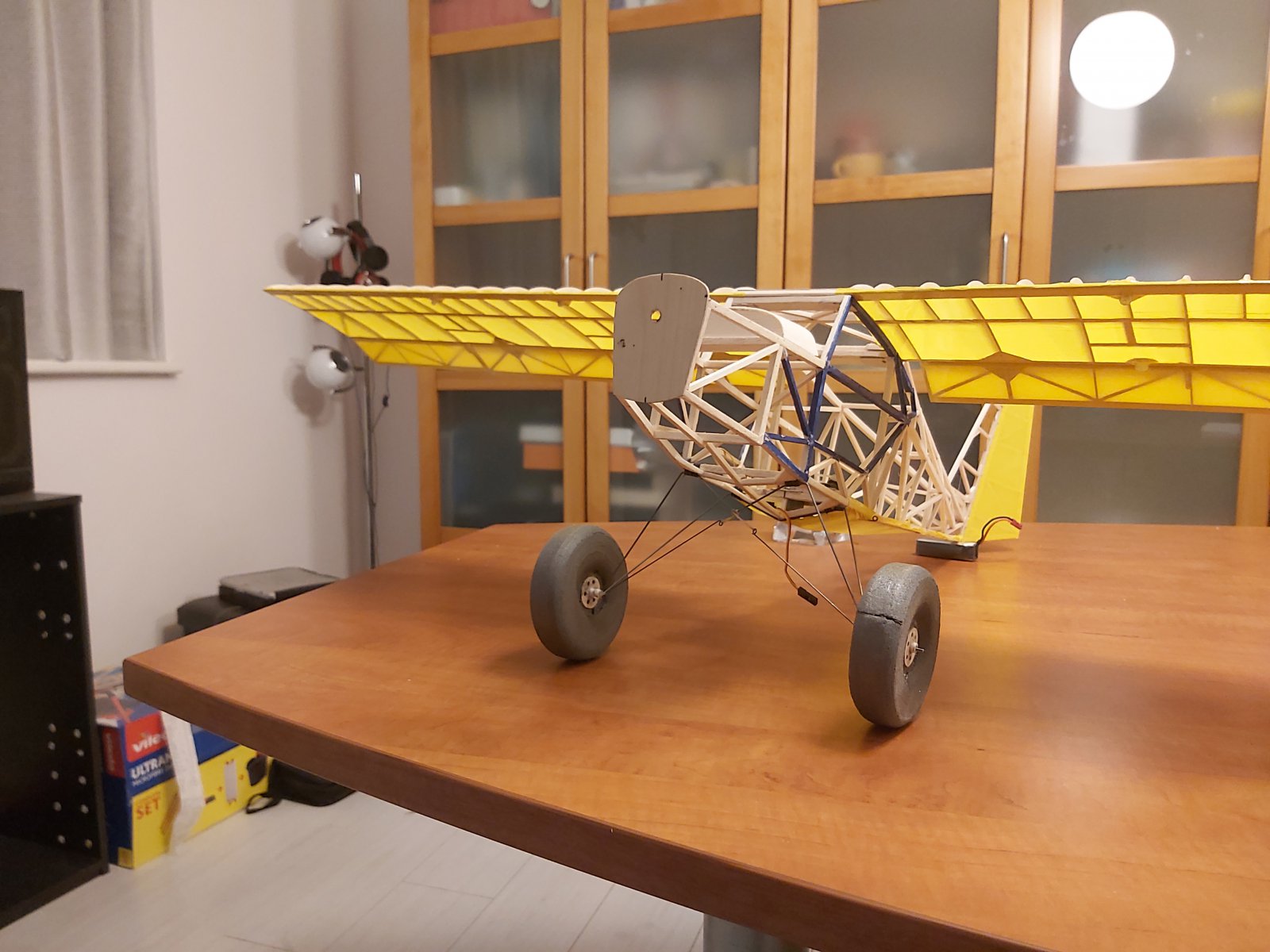

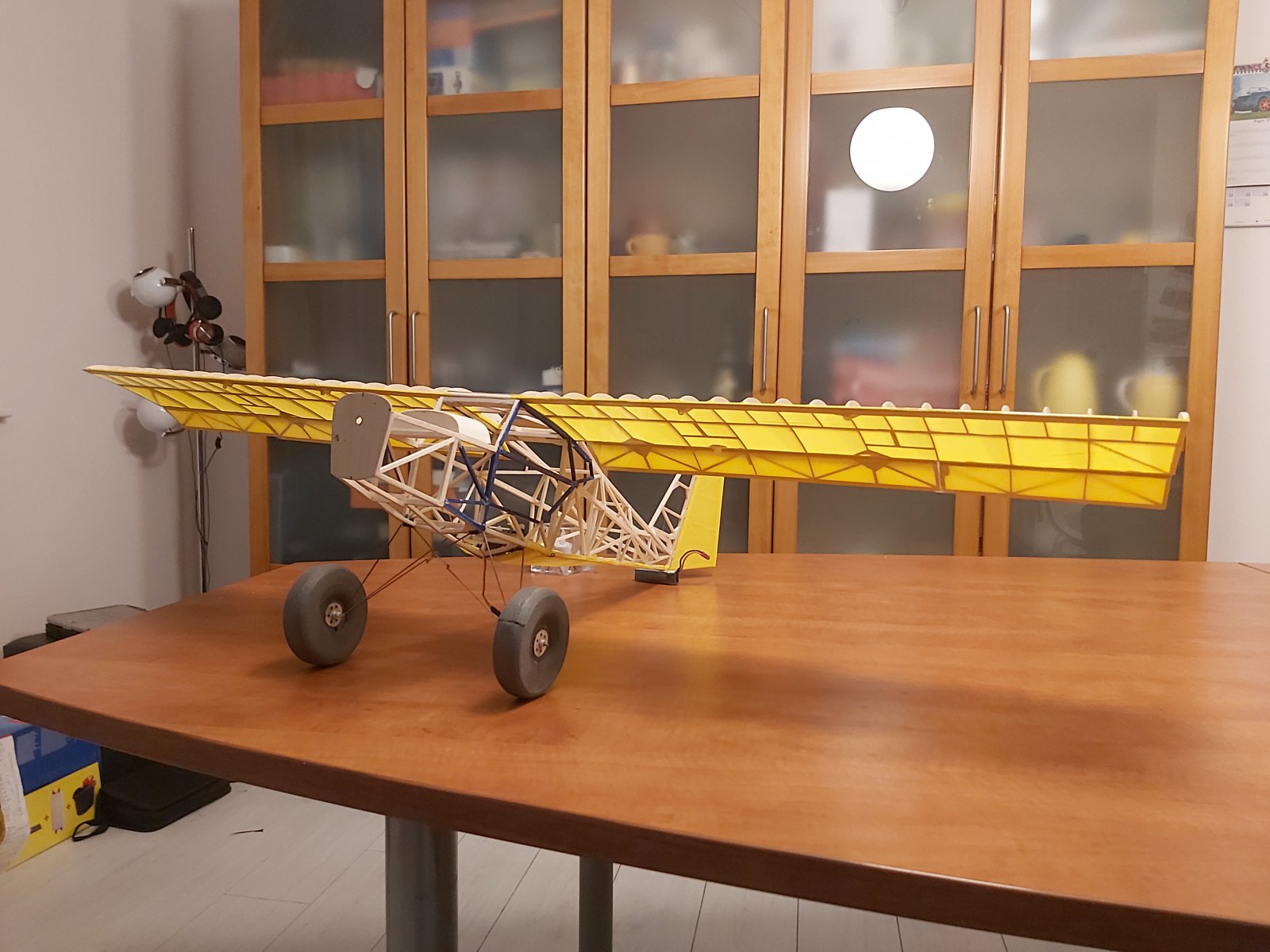

    20210924_212050.jpg 20210924_212047.jpg 20210924_212043.jpg


    Volgende stap is het werkbaar maken van de flaps en daarna van vleugelservo's..

    Wordt vervolgd.


    Bijgevoegde bestanden:

    Laatst bewerkt: 24 sep 2021
    ISOLA2, E.hof, Unusual RC en 1 andere persoon vinden dit leuk.
  2. helixer

    helixer

    Lid geworden:
    19 mei 2012
    Berichten:
    1.102
    Locatie:
    Huizen
    Misschien heb ik iets gemist, maar geen V-stelling dit keer?

  3. <250

    <250

    Lid geworden:
    23 apr 2021
    Berichten:
    523
    Locatie:
    limbolala
    1cm per kant, wordt steeds minder (voortschrijdend inzicht/stuurmanskunst):thumbsup:

    helixer vindt dit leuk.
  4. <250

    <250

    Lid geworden:
    23 apr 2021
    Berichten:
    523
    Locatie:
    limbolala
    Vandaag de vleugel servo's aangesloten, zelfs de kabels doorgetrokken door de eindrib, zodat ik hier een rode en een groene led kan maken. Nu de dagen korter worden vlieg ik bijna het donker in dan zijn positie leds een hulp.

    Vanavond nog even een ontvangertje erin gegooid en de servo's aangesloten.. De flaps zijn weer van het formaat schuurdeur geworden.. Kijken of dit beter vliegt nu ze slotted uitgevoerd zijn...


    video van de flaps:


    helixer vindt dit leuk.
  5. bipeflyer

    bipeflyer

    Lid geworden:
    18 apr 2012
    Berichten:
    1.011
    Locatie:
    Nederland
    Ziet er strak uit!! Heel mooi, ook de doorschijnende folie zo

  6. <250

    <250

    Lid geworden:
    23 apr 2021
    Berichten:
    523
    Locatie:
    limbolala
    Alleen de onderkant van de vleugel is nog maar bespannen, de doorschijnendheid :bye: zal nog iets minder worden.. De flaps zijn wel klaar..

  7. bipeflyer

    bipeflyer

    Lid geworden:
    18 apr 2012
    Berichten:
    1.011
    Locatie:
    Nederland
    Ja da's waar, maar vind dat altijd heel mooi. Die flaps zien er in ieder geval top uit, dat gaat zeker veel doen :yes:.

  8. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Die solarfilm Solite ziet er goed uit en het resultaat ook :thumbsup:
    Wordt een mooie kist

    Groeten, Ramses
    .

  9. <250

    <250

    Lid geworden:
    23 apr 2021
    Berichten:
    523
    Locatie:
    limbolala

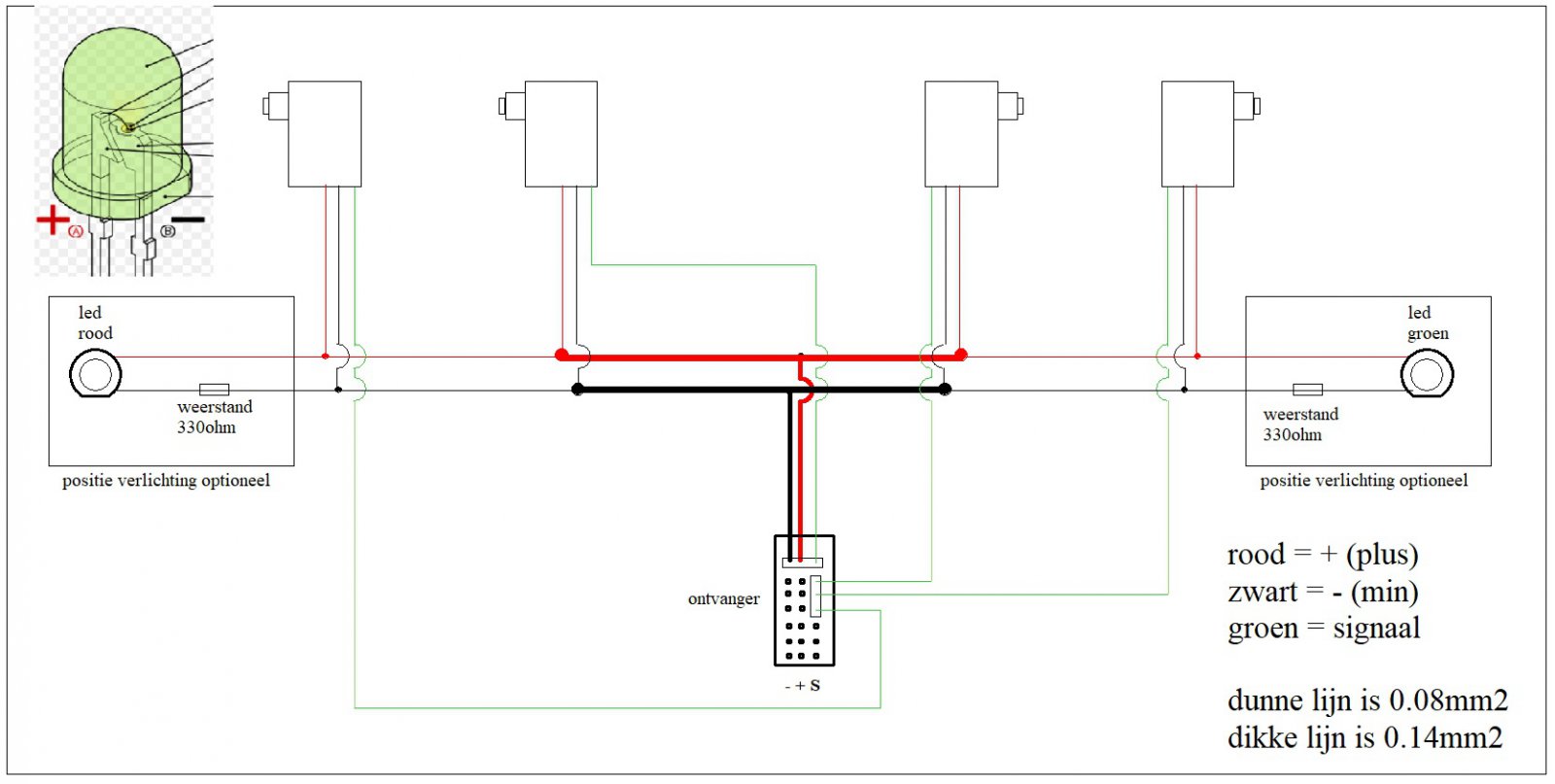

    ok. Ramses vroeg hoe ik de servo's van de vleugel aangesloten heb.. Hieronder volgt een schema.. Ik hoop dat dit zo duidelijk is..
    Ik heb dus 4 servo's in mijn vleugel bij elkaar zijn dit dan 4 signaal leidingen en 1 plus en 1 min aansluiting.. Hiervoor gebruik ik 2 servo- stekkertjes waarbij ik 1 servo-stekker overdwars plaats zodat ik alleen de 3 signaal aansluitingen van 3 kanalen gebruik.. De plus en min verdeel ik over alle servo's waarbij ik dikke (0.14mm2) kabel gebruik en op het uiteinde 0.08mm2 kabel gebruik.. Uiteraard alle signaalkabels zijn 0.08mm2.

    De plus en de min trek ik dan nog door naar het uiteinde van de vleugel waar ik 2 positie leds aansluit.. Omdat een led geen 5 volt is (ik ga uit van een spanning van 5 volt) moet er nog een weerstand mee gesoldeerd worden anders branden de leds gelijk door.. Een weerstand van 330 Ohm voldoet. Als je de led van bovenaf bekijkt zie een platte zijde aan 1 kant dit is de min aanluiting. Soldeer je de led andersom zal de led niet branden... Uiteraard zodra je de ontvanger van stroom voorziet zullen de beide leds continu gaan branden (voor mij geen probleem). Theoretisch kun je nog meerkleuren leds en knipperautomaten maken, ook hier zijn weer geen grenzen..

    servo schema.jpg

    Laatst bewerkt: 28 sep 2021
    ISOLA2, HansH, ramses en 2 anderen vinden dit leuk.
  10. <250

    <250

    Lid geworden:
    23 apr 2021
    Berichten:
    523
    Locatie:
    limbolala

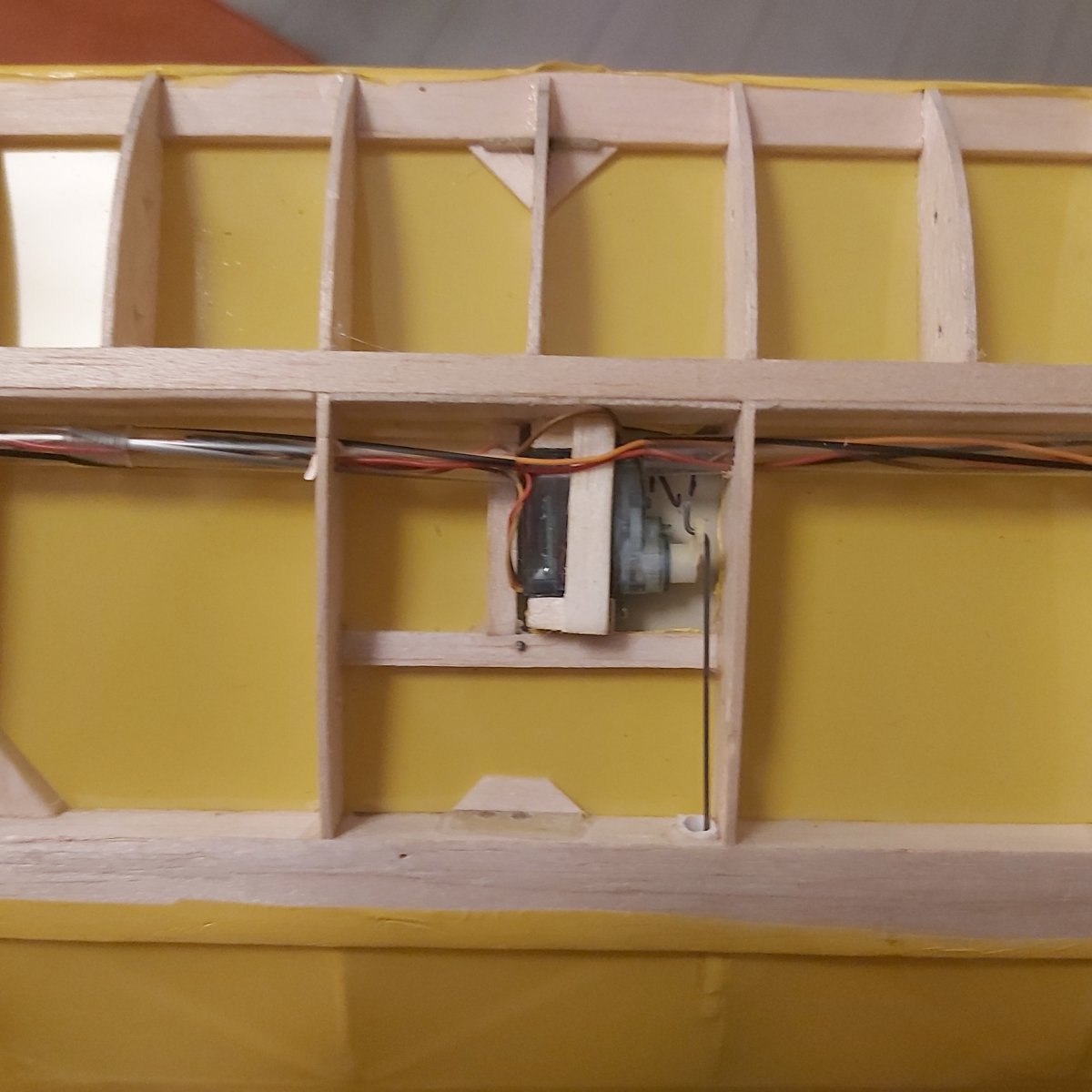

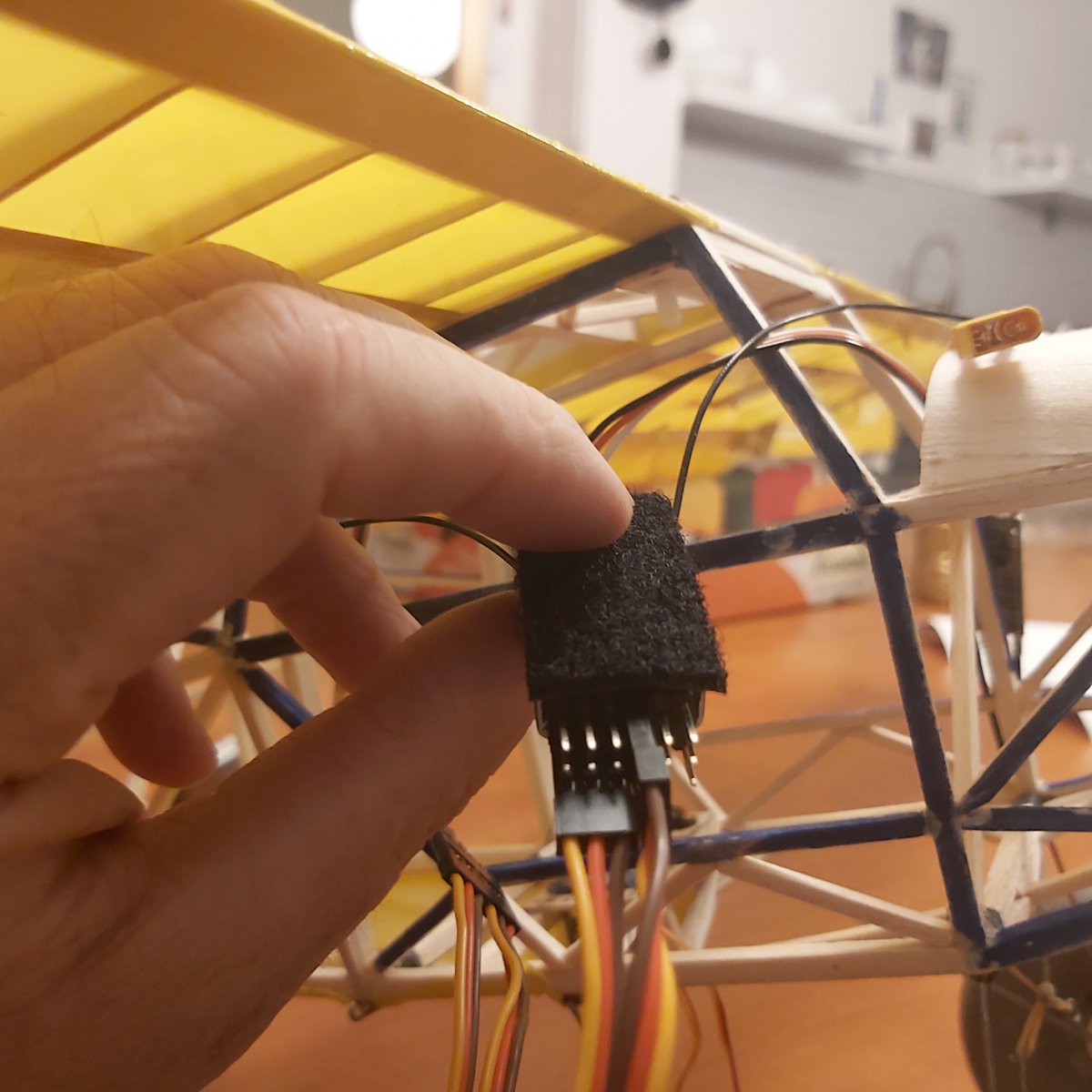

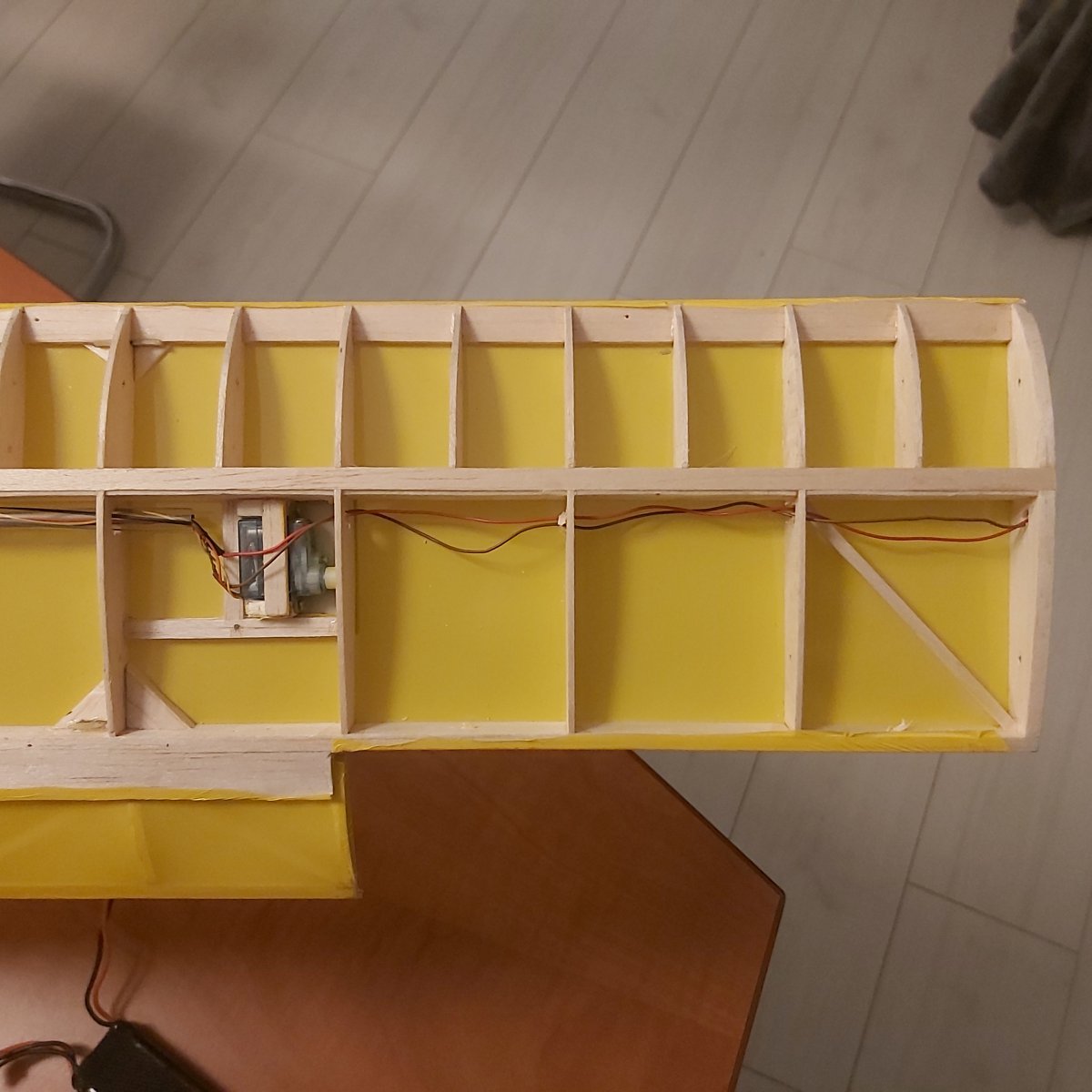

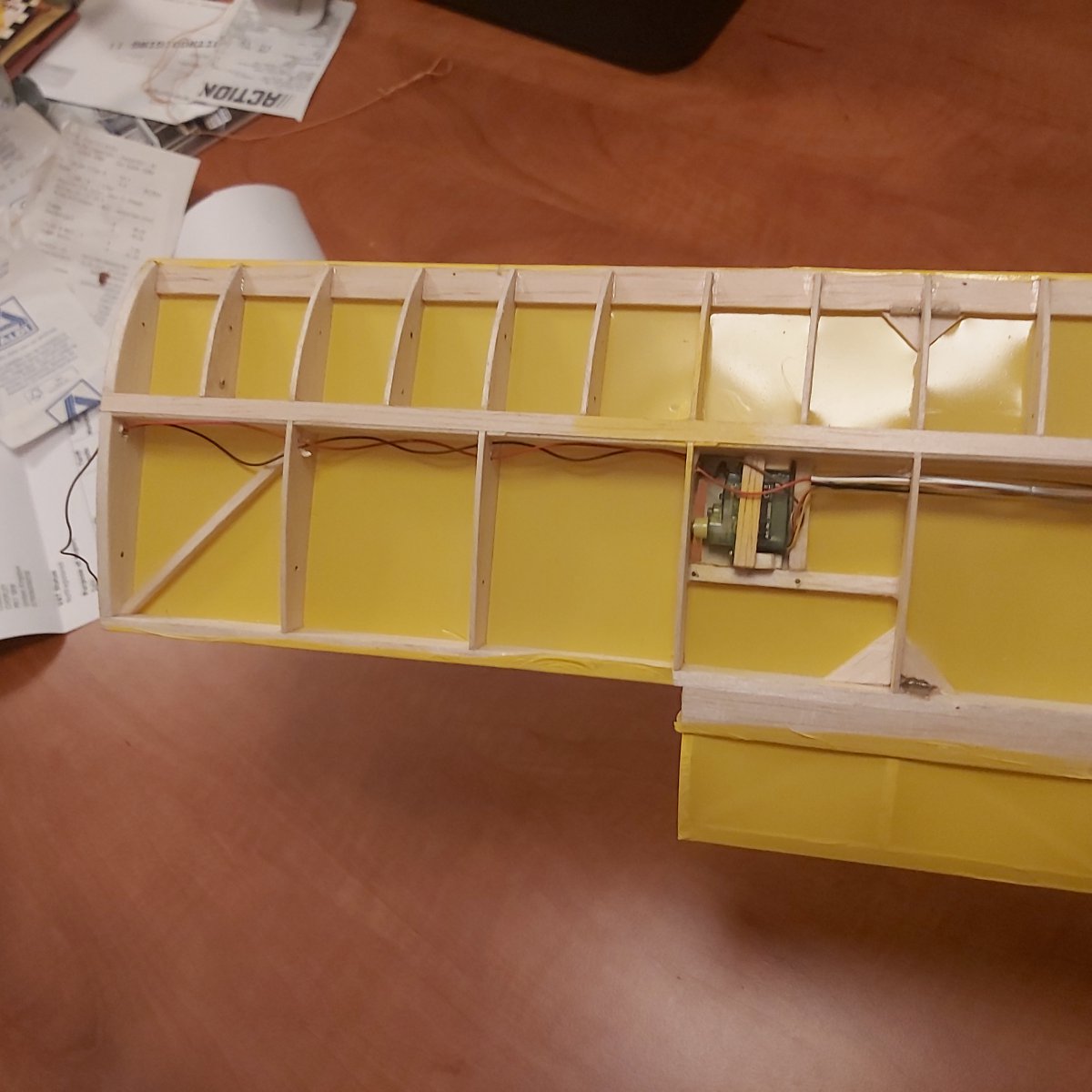

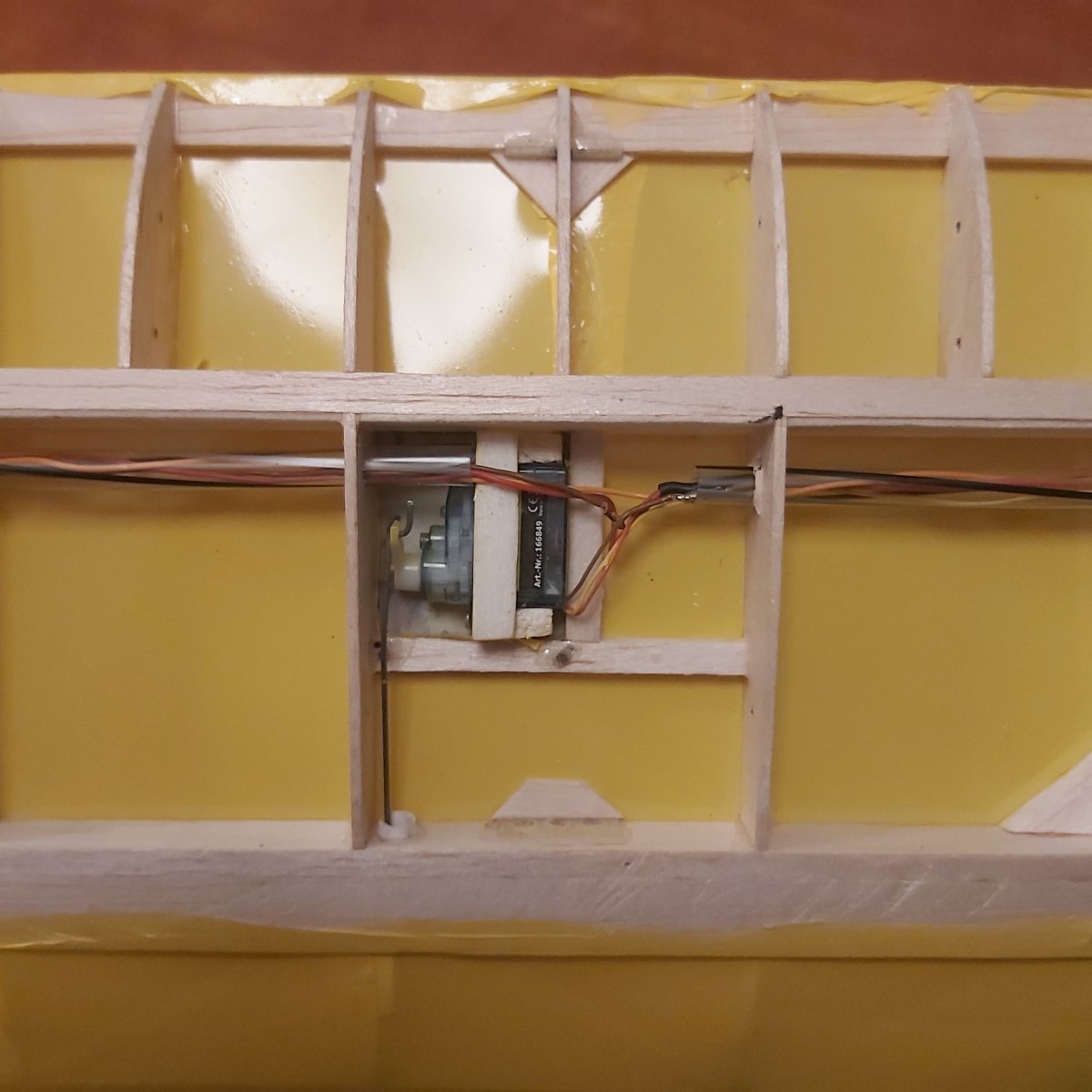

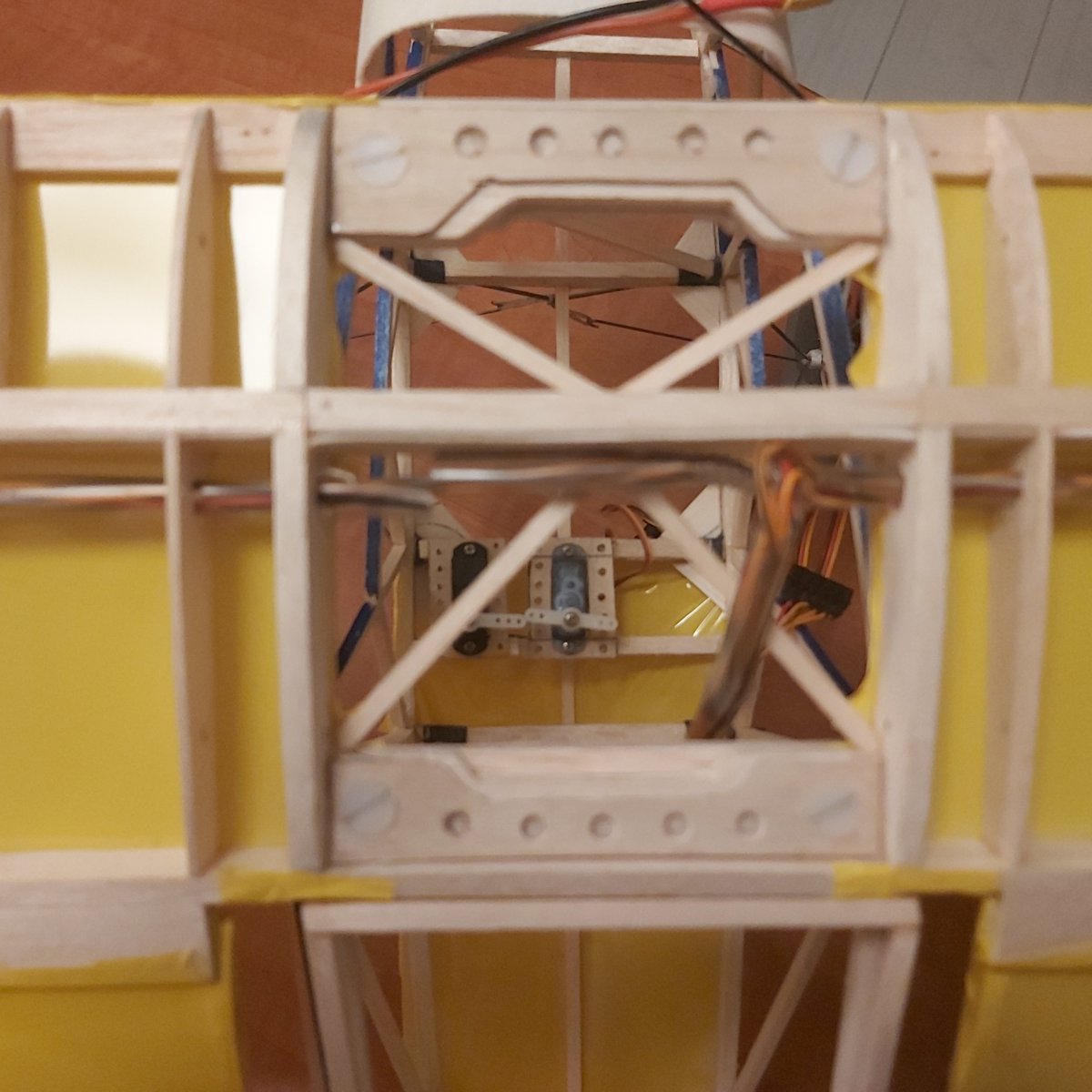

    in de praktijk ziet dit er dan zo uit:
    20210927_201358.jpg 20210927_201352.jpg 20210927_201348.jpg 20210927_201341.jpg 20210927_201338.jpg 20210927_201330.jpg

    ramses, E.hof, wim eon en 1 andere persoon vinden dit leuk.
  11. helixer

    helixer

    Lid geworden:
    19 mei 2012
    Berichten:
    1.102
    Locatie:
    Huizen
    Mooi schema, zo wordt het vaker uitgevoerd, scheelt een hoop draadjes.

  12. bipeflyer

    bipeflyer

    Lid geworden:
    18 apr 2012
    Berichten:
    1.011
    Locatie:
    Nederland
    Wat onwijs slim! Dat scheelt een hoop gewicht en onnodige bedrading. En met 2 servokabeltjes vier servo's en 2 lampjes ook, tof! Dank voor het delen :thumbsup:

    ramses en M.l.v.Doesburg vinden dit leuk.
  13. <250

    <250

    Lid geworden:
    23 apr 2021
    Berichten:
    523
    Locatie:
    limbolala
    Bedankt mannen. Als je erover nadenkt is dit schema een logisch gevolg van minimalisme. Wil je nog lichter dan kan dat met S-bus, maar dat scheelt ook niet zo heel veel meer.. (het enigste wat je dan naar mijn mening spaart is 2x een signaalkabel (hiermee heb ik echter (nog) geen ervaring). zijn er überhaupt 2.5 gram servo,s te krijgen in S-bus?

    ramses vindt dit leuk.
  14. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Bedankt voor de erg uitgebreide en duidelijke uitleg :thumbsup:
    Inderdaad een heel slim systeem zo :thumbsup:

    Groeten, Ramses
    .

  15. <250

    <250

    Lid geworden:
    23 apr 2021
    Berichten:
    523
    Locatie:
    limbolala

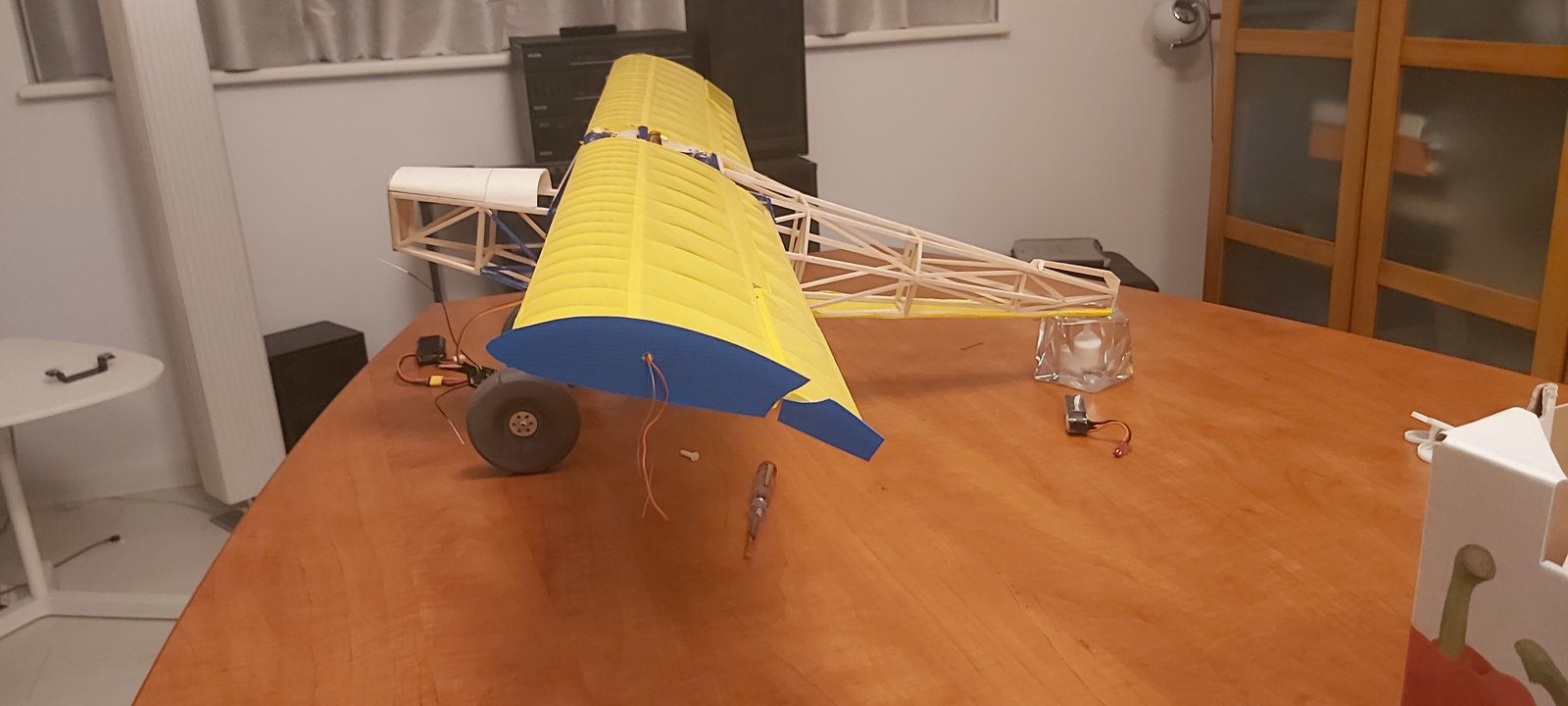

    Gisteravond de bovenzijde van de vleugel bespannen. Redelijk goed gelukt..

    Vanavond de roerhoorntjes uit 1mm epoxyolaat gefiguurzaagd (is dit een werkwoord?) hieronder op de foto.

    Links het roer wat weer pull pull uitgevoerd gaat worden, daarnaast het hoogteroer en rechts de 2 ailerons, 0.86 gram alles samen. Lichter krijg ik het niet meer gemaakt, nog suggesties??.

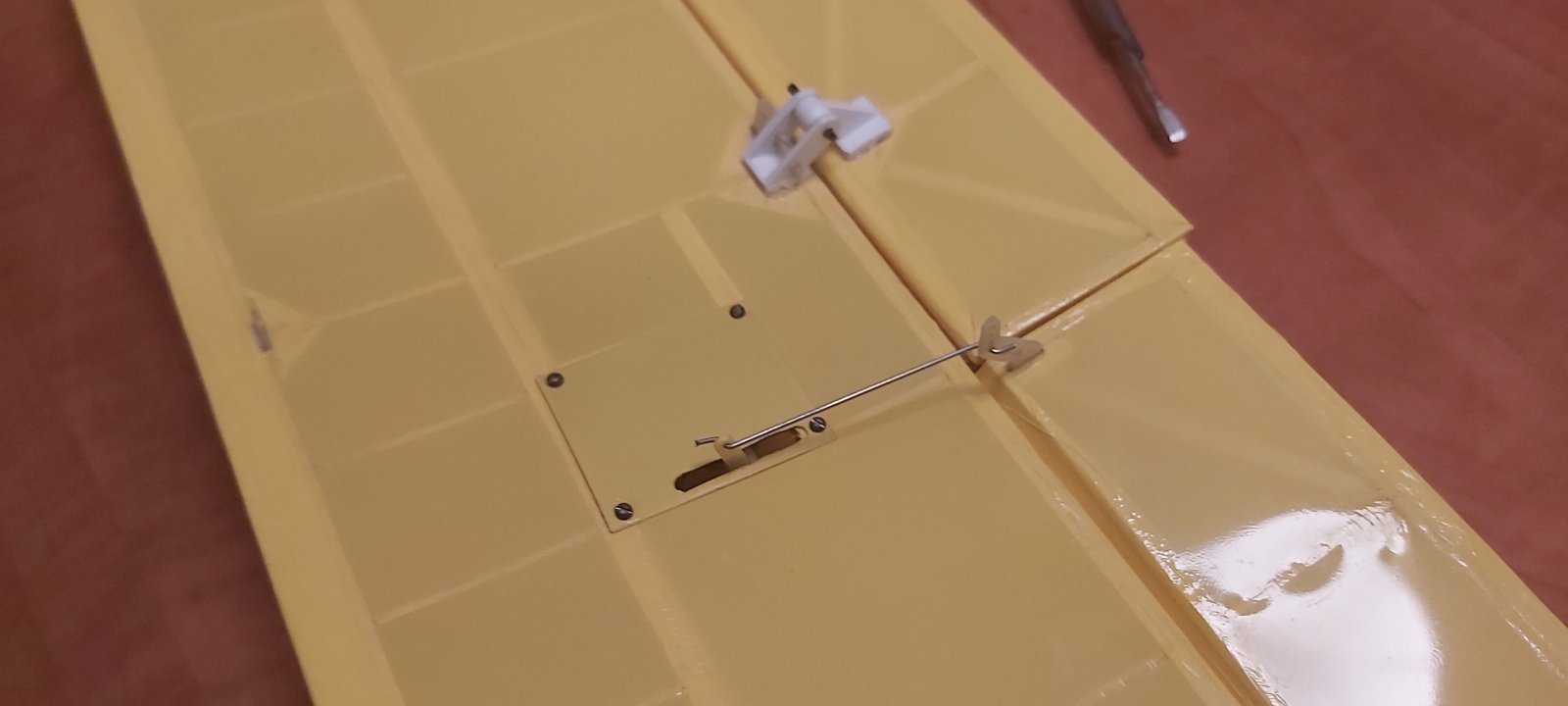

    Daarna gelijk de hoorntjes erin geplakt waarbij ik voor de ailerons nog de 2 stuurstangetjes gebogen heb van 0.8mm staaldraad. Om de stuurstangetjes te plaatsen moesten de servo's er weer uit, was iets te snel onderweg..

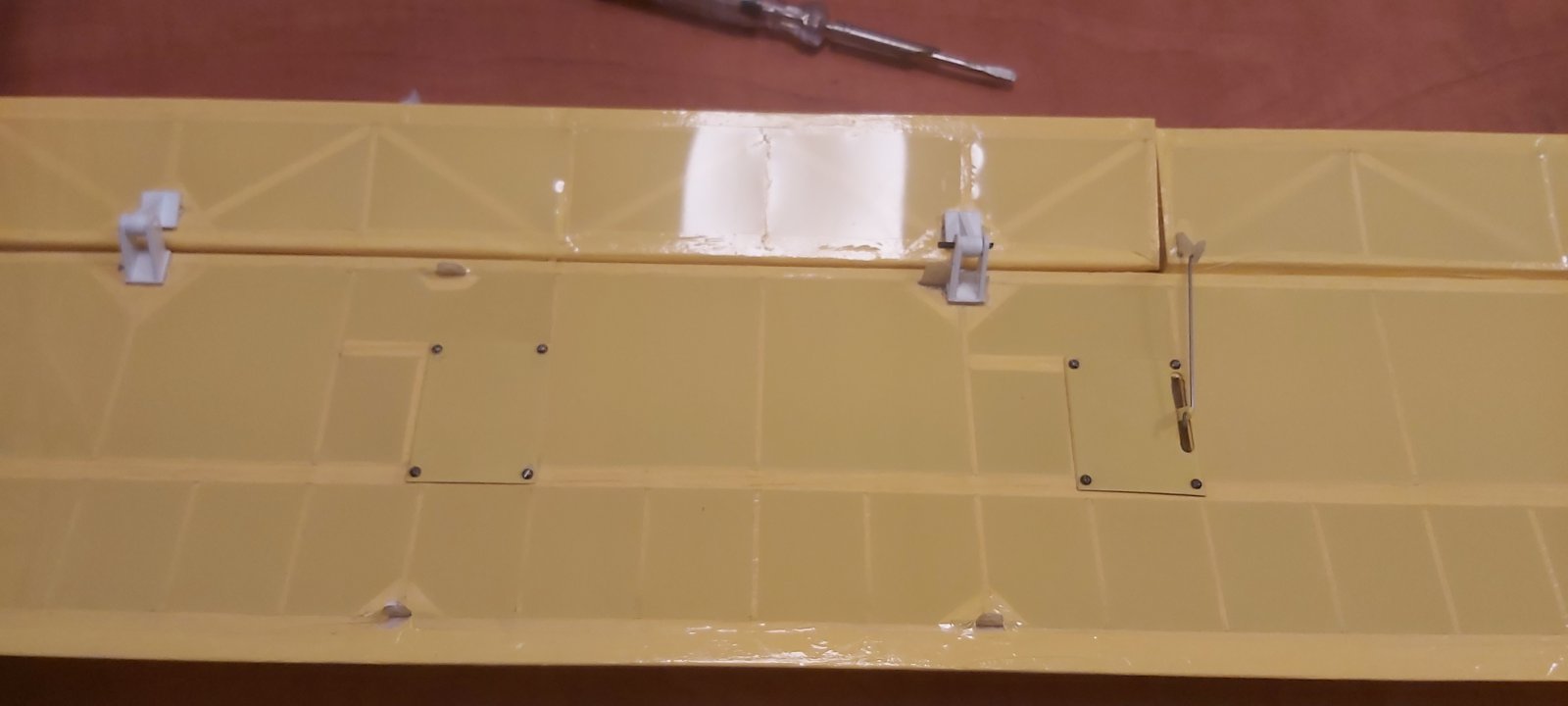

    voor de servo-kapjes heb ik een spuitbusje autolak gekocht met primer. Het is nagenoeg dezelfde kleur als de Solite folie dus ook daar ben ik weer blij mee. 20210929_231840.jpg 20210929_231849.jpg

    De roerhoorntjes zijn zo gemaakt dat de gaatjes voor de stuurstangetjes precies boven het scharnierpunt vallen.

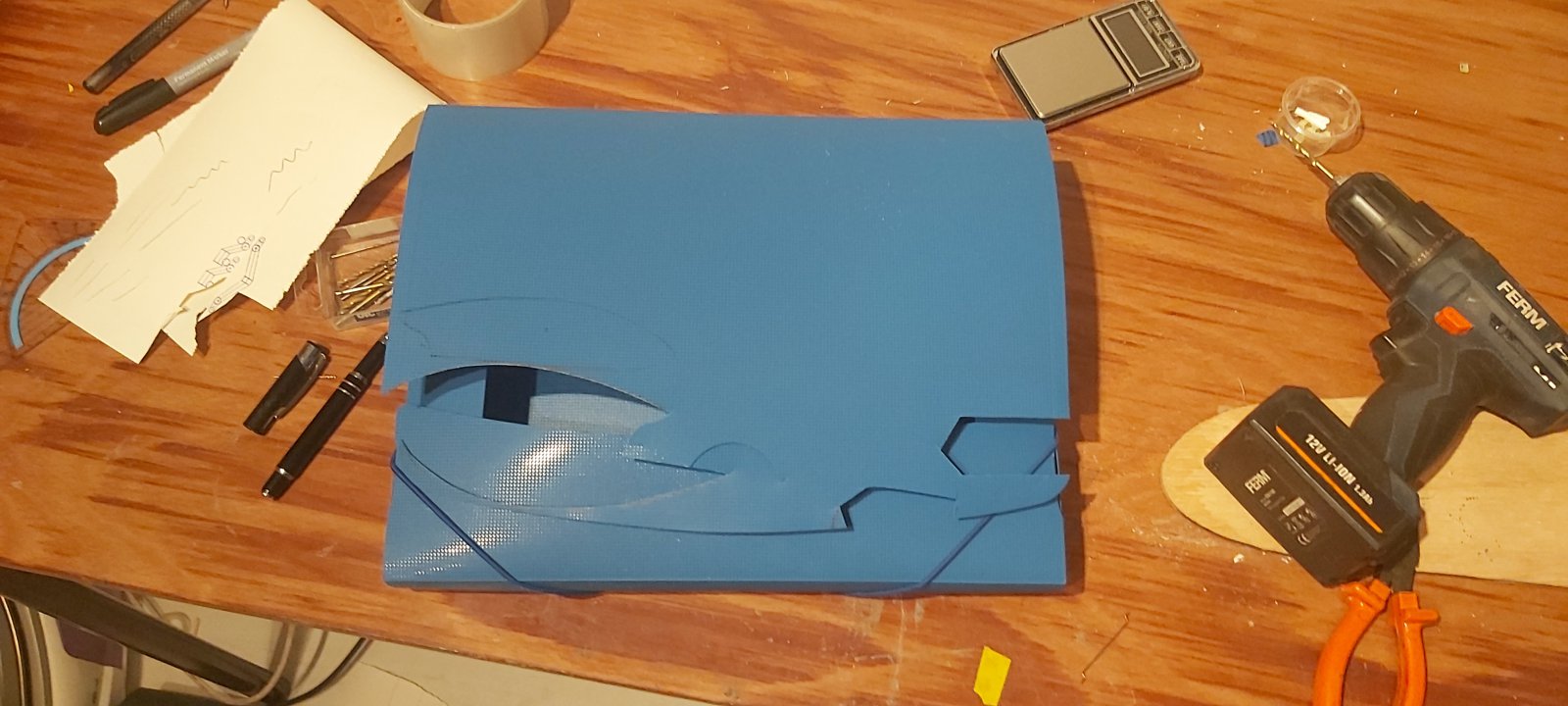

    Als laatste heb ik nog aan 1zijde de side-force generator gemaakt. Hiervoor heb ik bij de AC-tion een opbergmap voor papieren gekocht. Precies in de goede kleur en super licht.

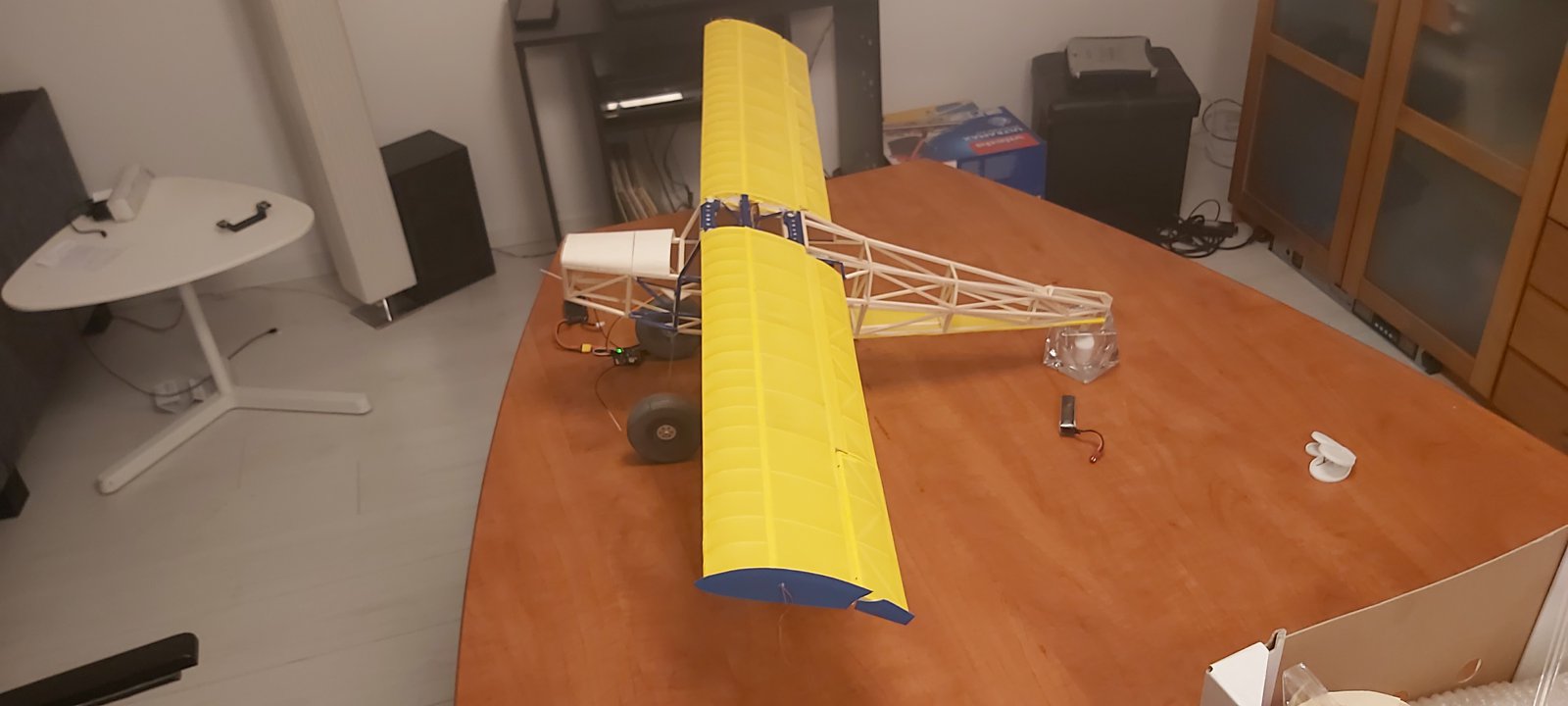

    Hier het resultaat... 20210929_225329.jpg




    en een foto van het voorbeeld..

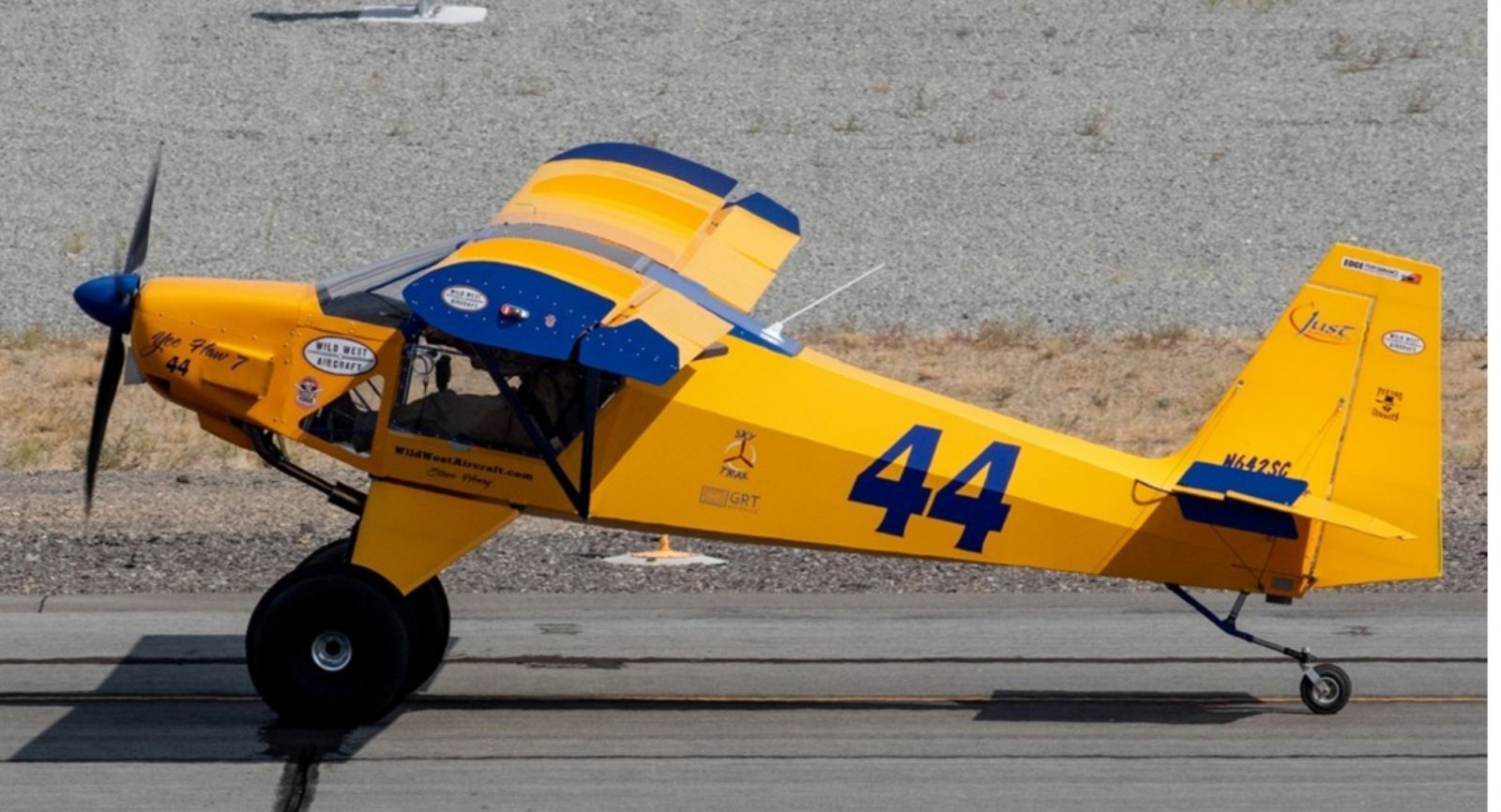

    Screenshot_20210928-203354_Samsung Internet.jpg


    Ook nog even gauw een filmpje gemaakt van de ailerons en flaps in werking.. Lekker grote uitslagen weer....



    Laatst bewerkt: 30 sep 2021
    ramses, ISOLA2, Unusual RC en 2 anderen vinden dit leuk.
  16. helixer

    helixer

    Lid geworden:
    19 mei 2012
    Berichten:
    1.102
    Locatie:
    Huizen
    Ziet er heel mooi uit, mijn complimenten.

  17. <250

    <250

    Lid geworden:
    23 apr 2021
    Berichten:
    523
    Locatie:
    limbolala
    Bedankt, ik ben ook redelijk tevreden.. Deze folie is toch moeilijker aan te brengen dan de Oralight.

  18. bipeflyer

    bipeflyer

    Lid geworden:
    18 apr 2012
    Berichten:
    1.011
    Locatie:
    Nederland
    Erg mooi! Gaaf hoe veel die side-force gens doen. En slim materiaalgebruik, daar kan je met ply of epoxyplaat niet tegenop qua gewicht, en je hoeft niet eens te spuiten. Prachtig :).

  19. <250

    <250

    Lid geworden:
    23 apr 2021
    Berichten:
    523
    Locatie:
    limbolala

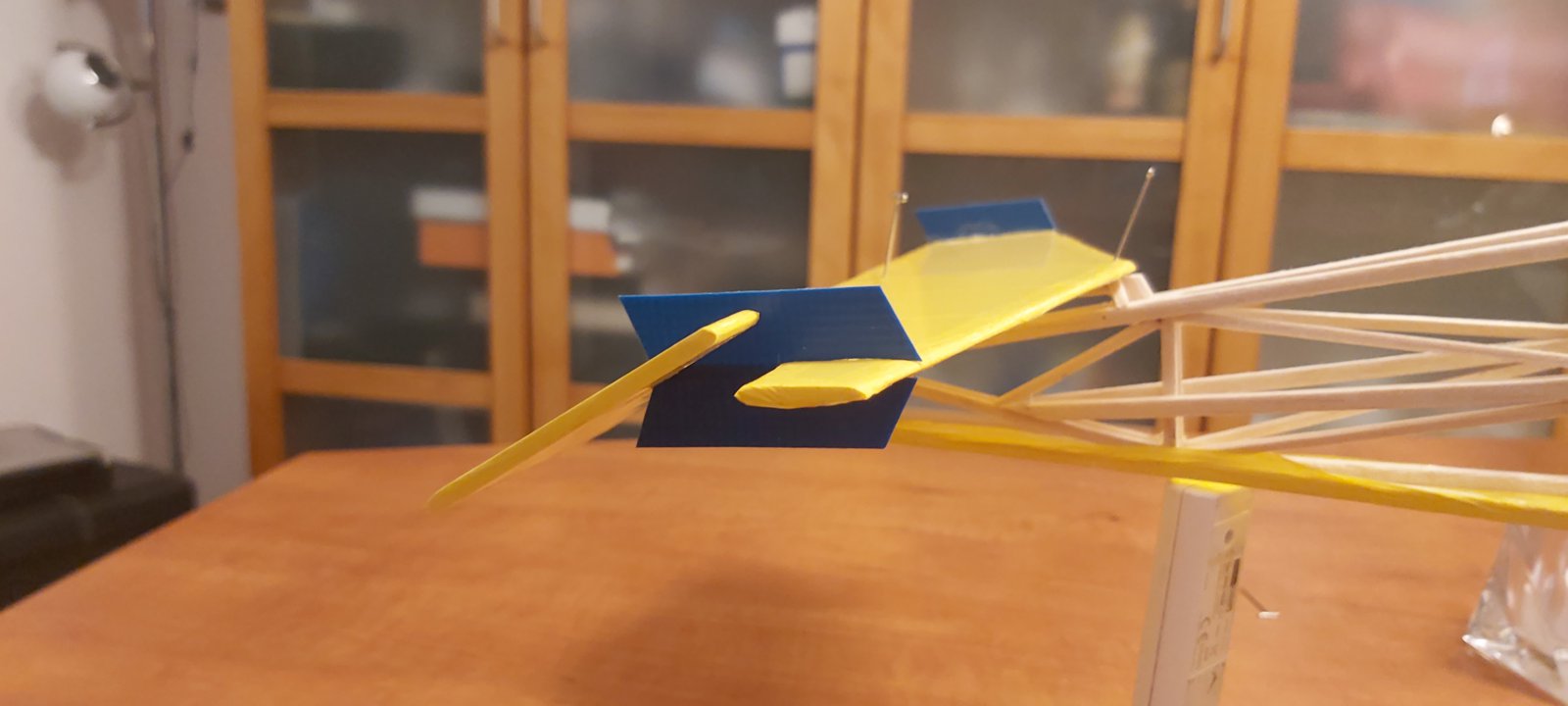

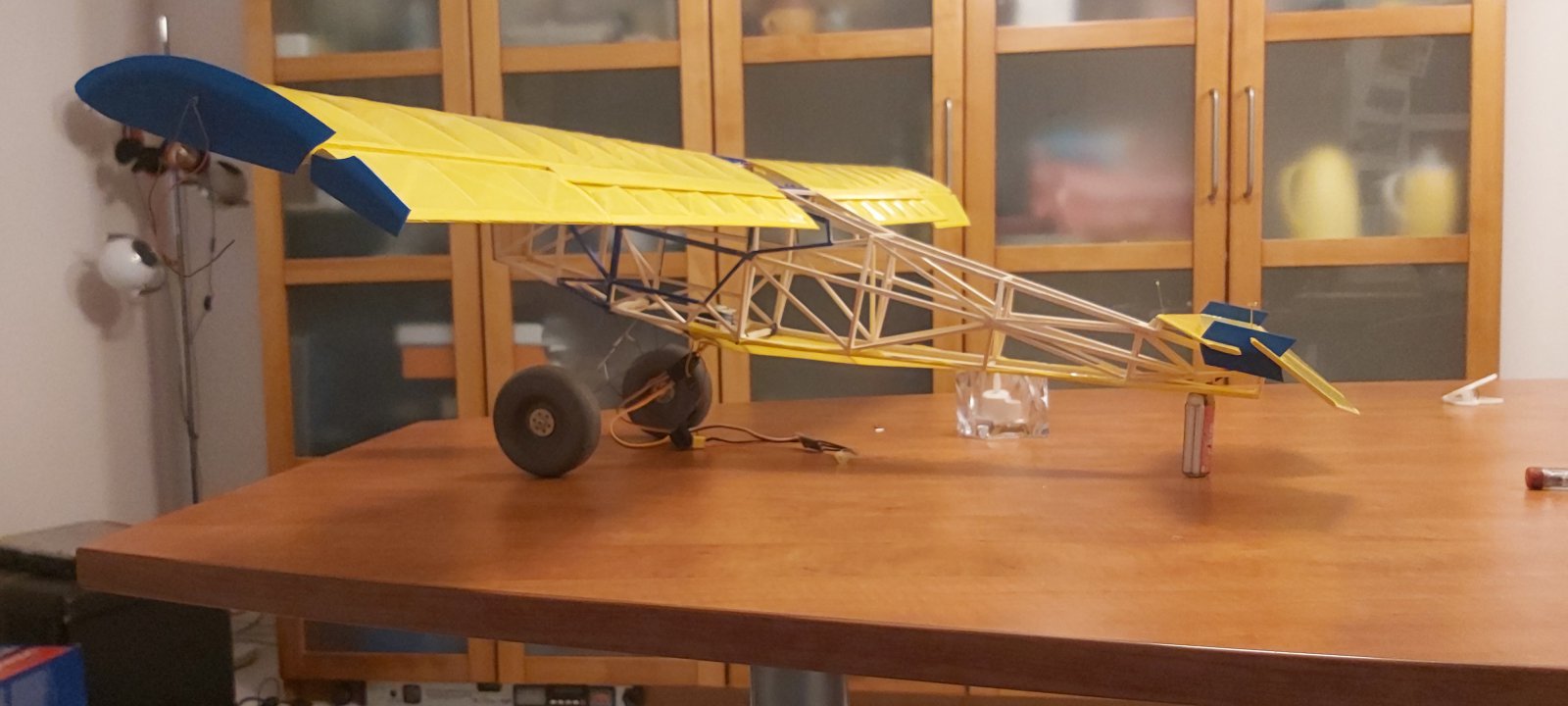

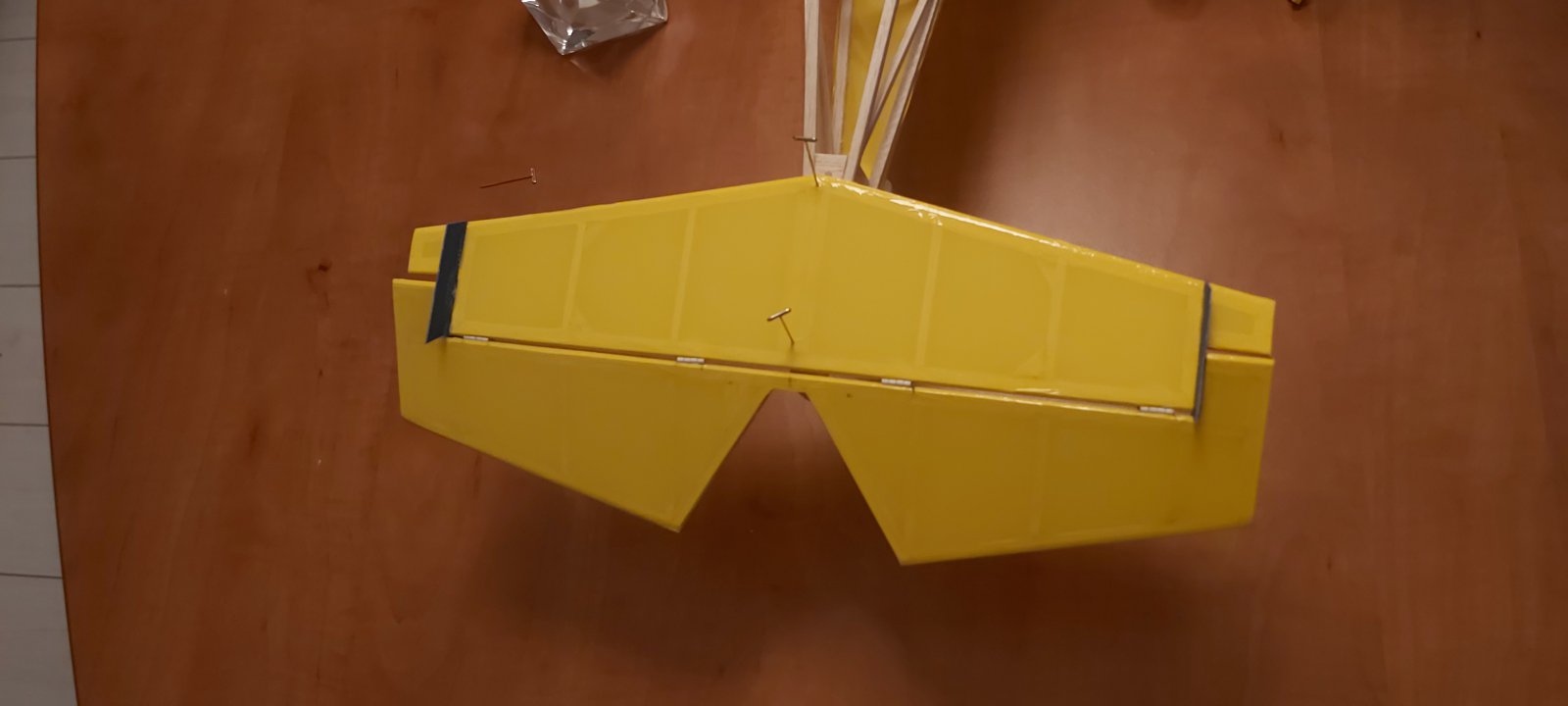

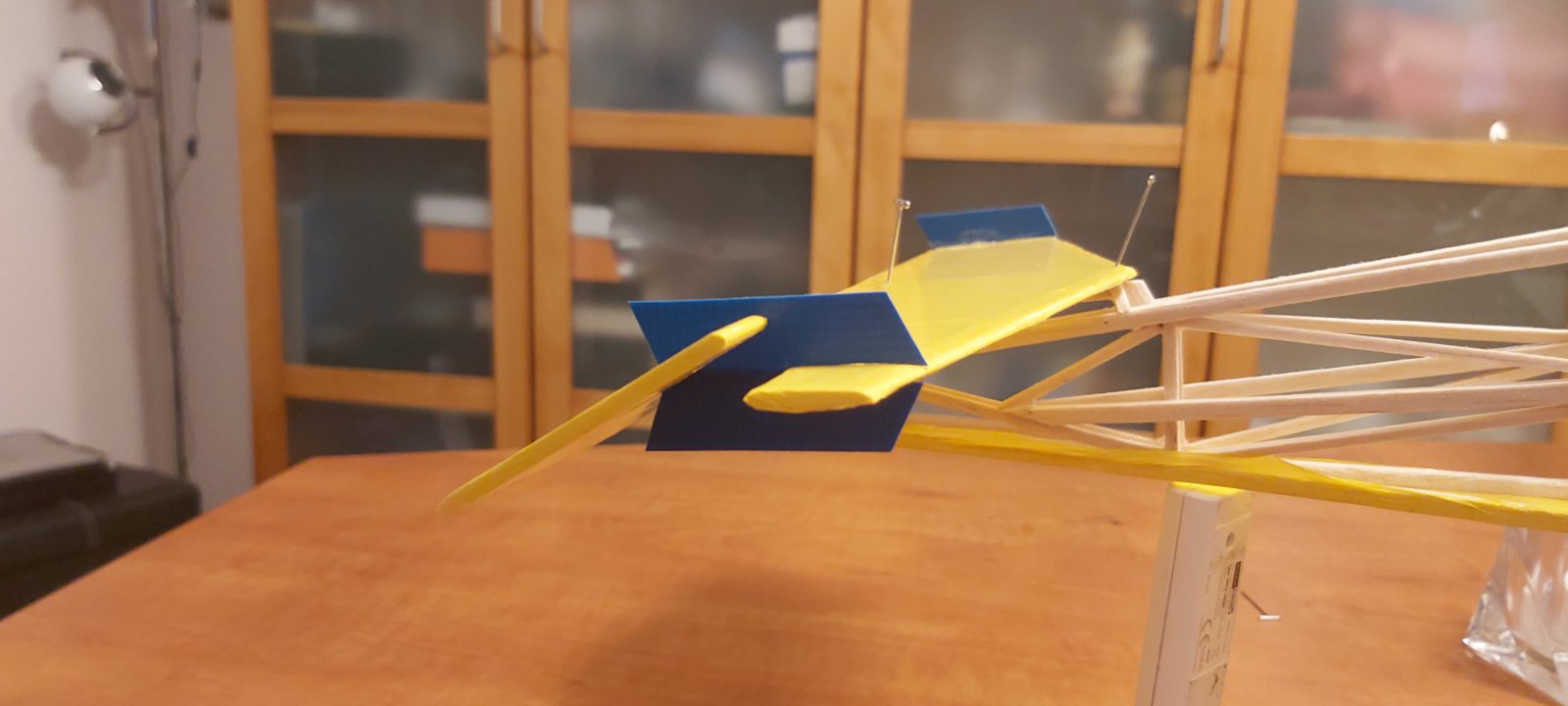

    Vanavond het stabilo bespannen en ook gelijk van side force generators voorzien. Eerst nog een aanpassing gedaan want het wijkt af van het originele Highlander stabilo.. Ik vind het erg geslaagd.. Het bespannen is ook goed gelukt. De dikte is 3mm balsa..

    Ik laat de foto's voor zich spreken.

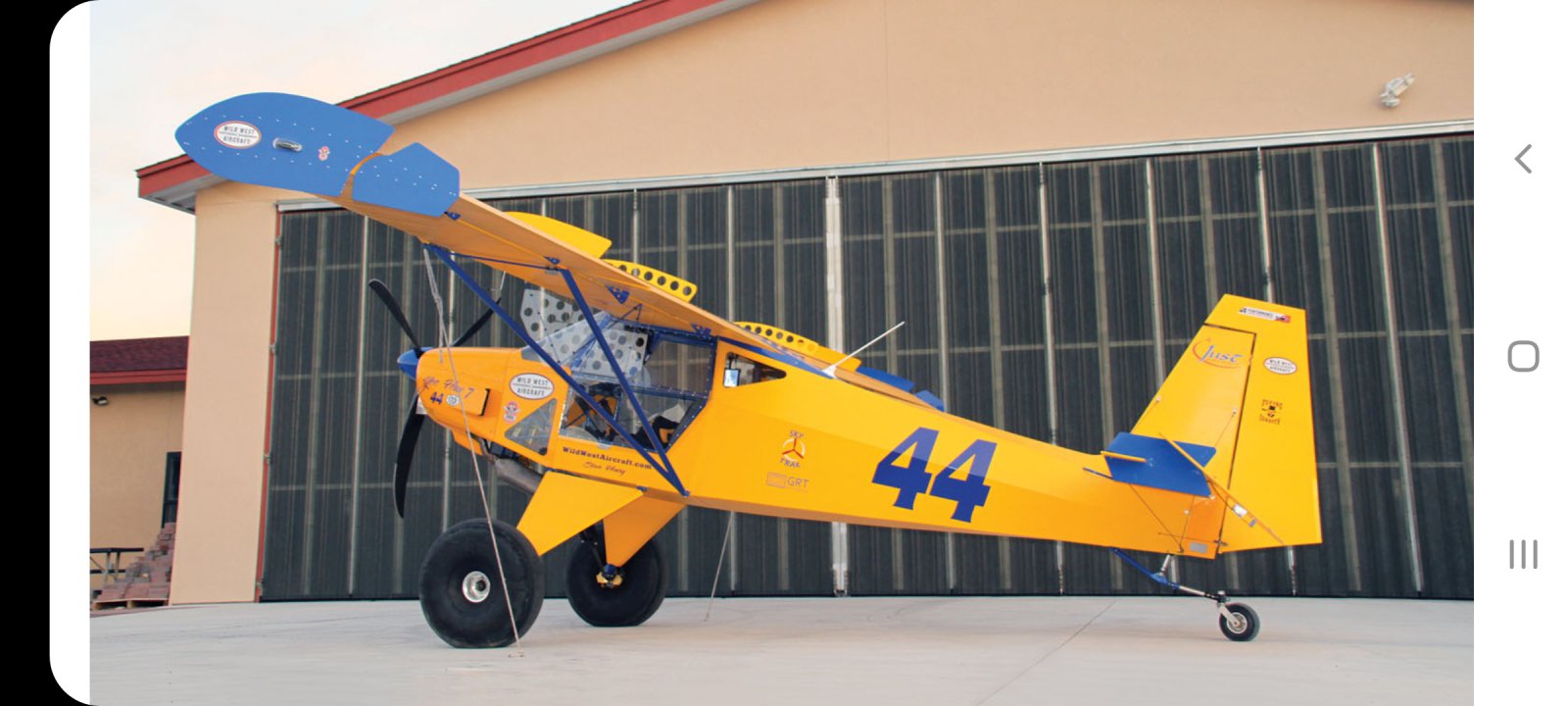

    Screenshot_20210817-235205_Samsung Internet.jpg



    Screenshot_20210930-211826_Gallery.jpg 20210930_222842.jpg


    Bijgevoegde bestanden:

    ramses, HansH, bipeflyer en 3 anderen vinden dit leuk.
  20. <250

    <250

    Lid geworden:
    23 apr 2021
    Berichten:
    523
    Locatie:
    limbolala

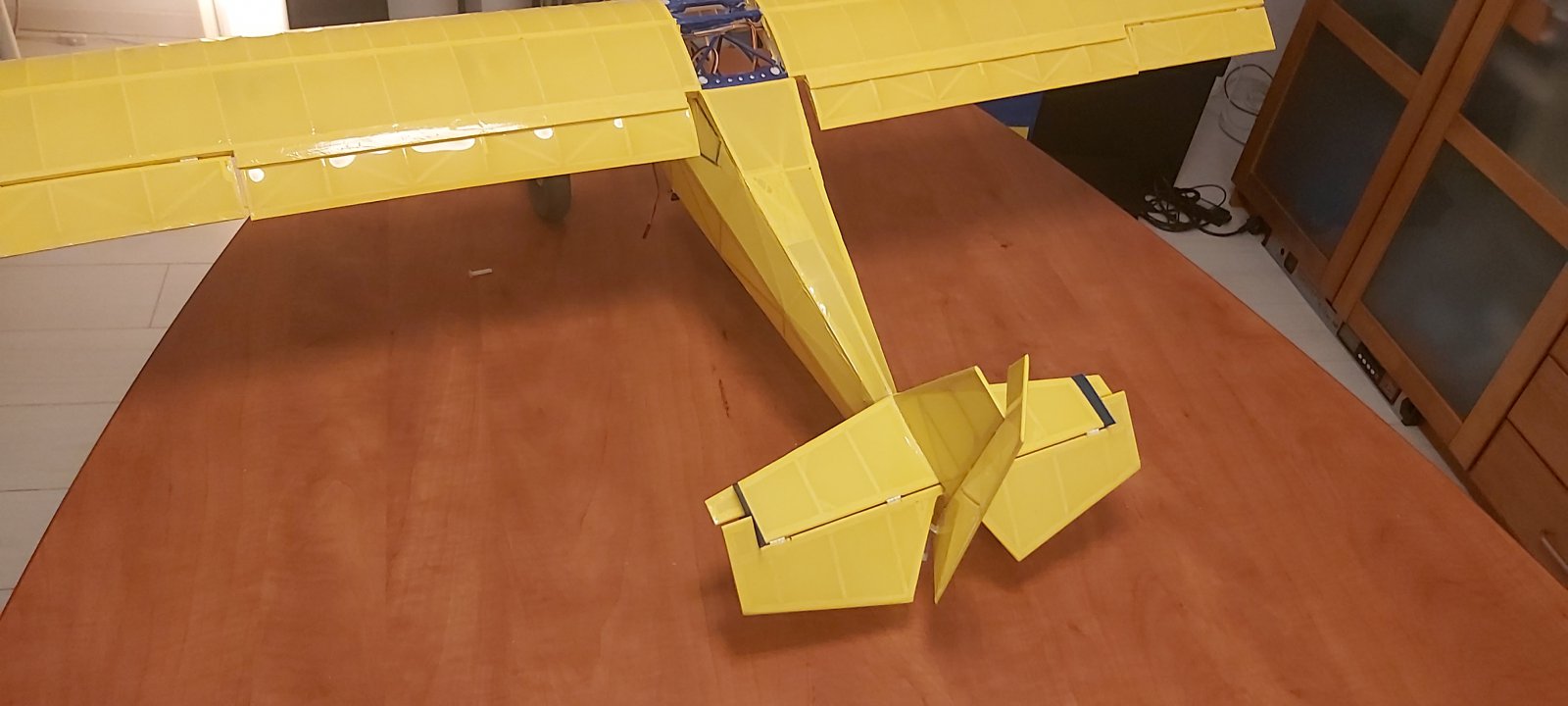

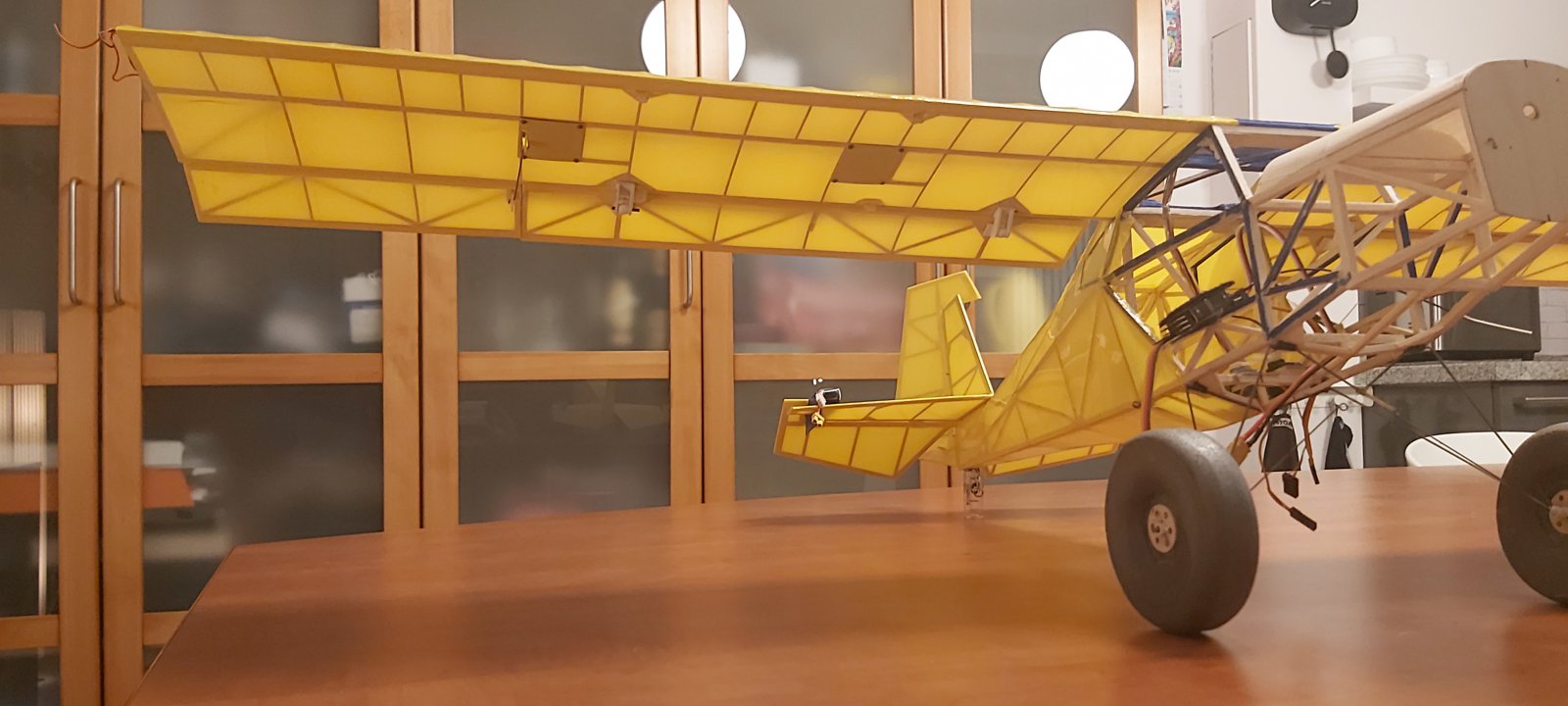

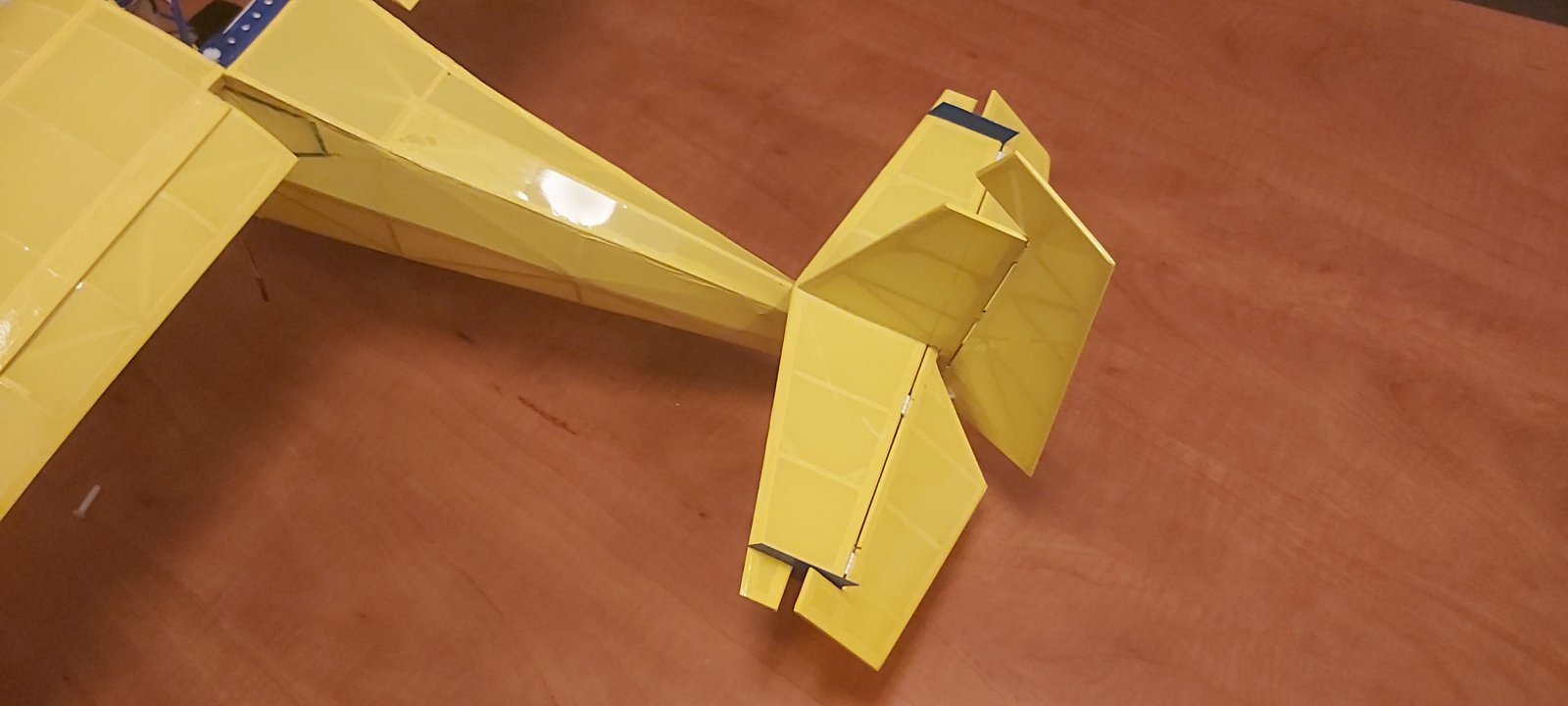

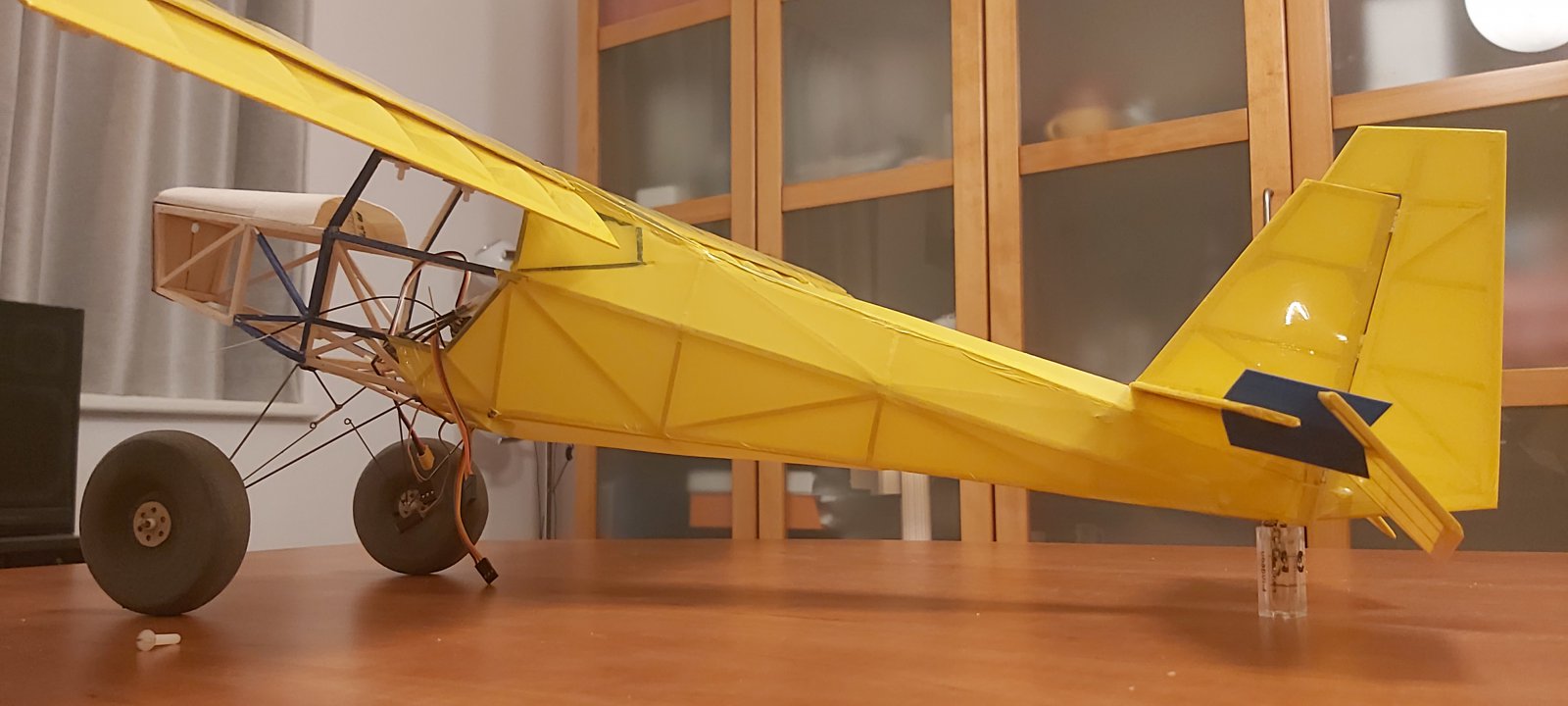

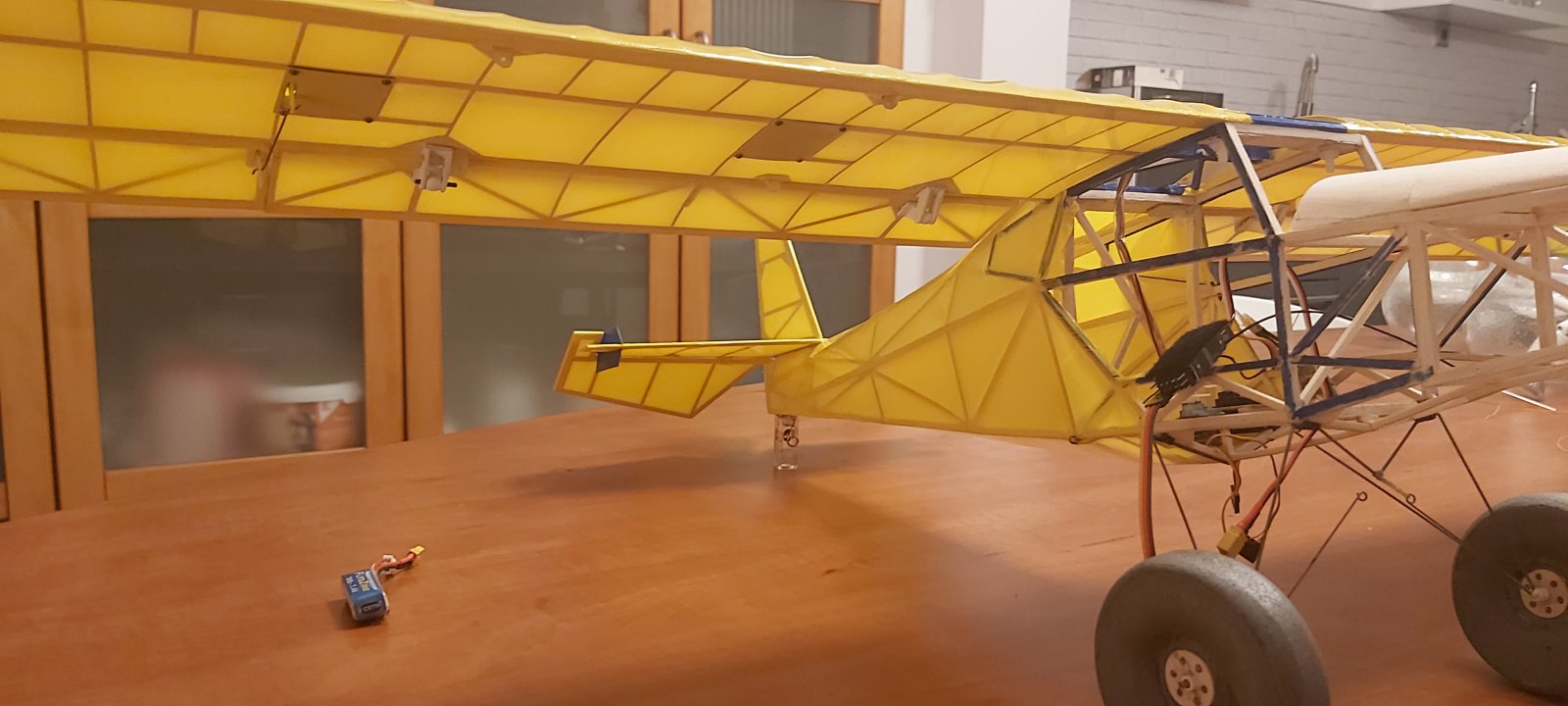

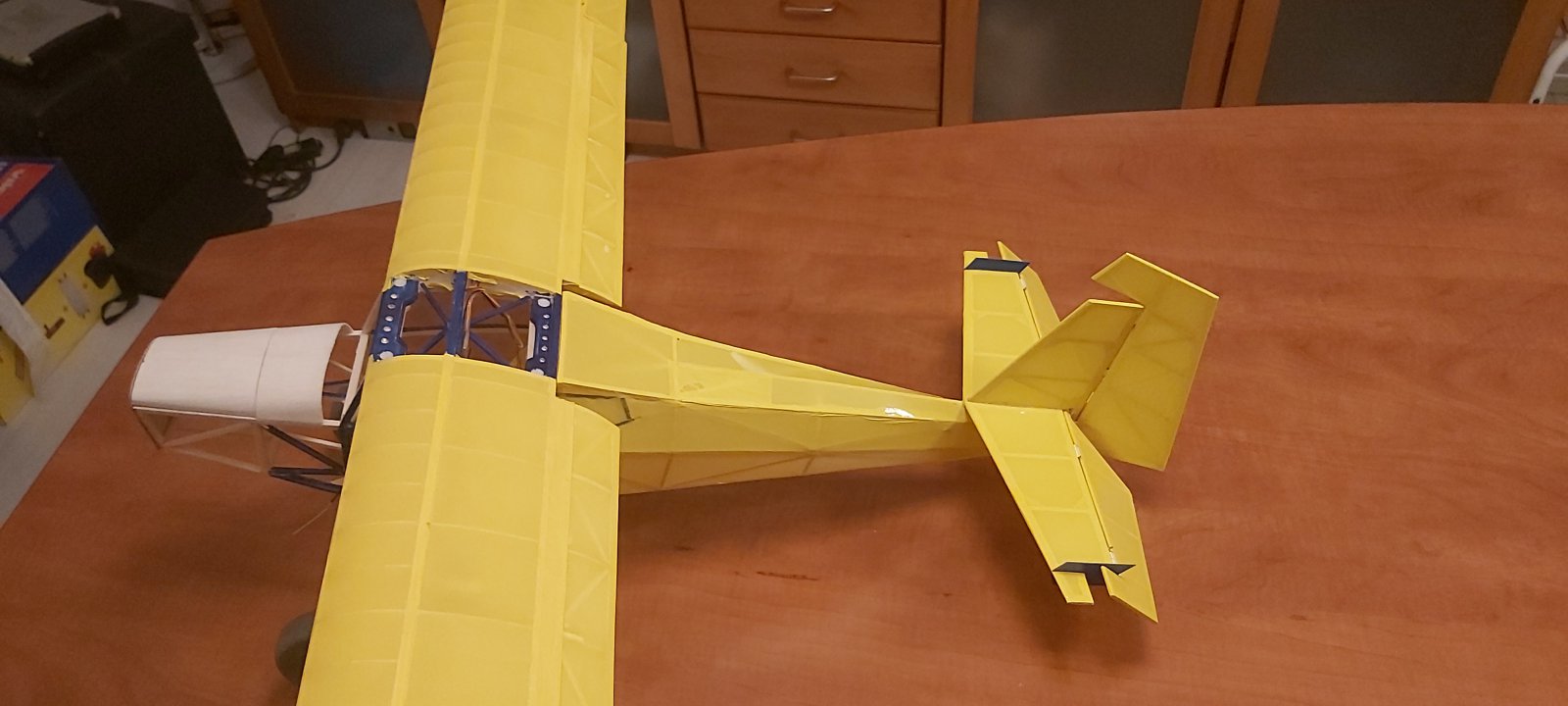

    Vandaag weer gehobbied.. Het bekleden van de romp. Ben er behoorlijk ziek van, wet van Murphy, folie bleef aan elkaar plakken, gaten in de folie enz. Spant gebroken met vastpakken. Alles wat mis kon gaan ging ook mis..

    Toch maar weer een paar foto's tot zover.
    20211003_220658.jpg 20211003_220646.jpg 20211003_220640.jpg 20211003_220610.jpg
    Morgen maar eens het hoogte- en richting roer aansturen..

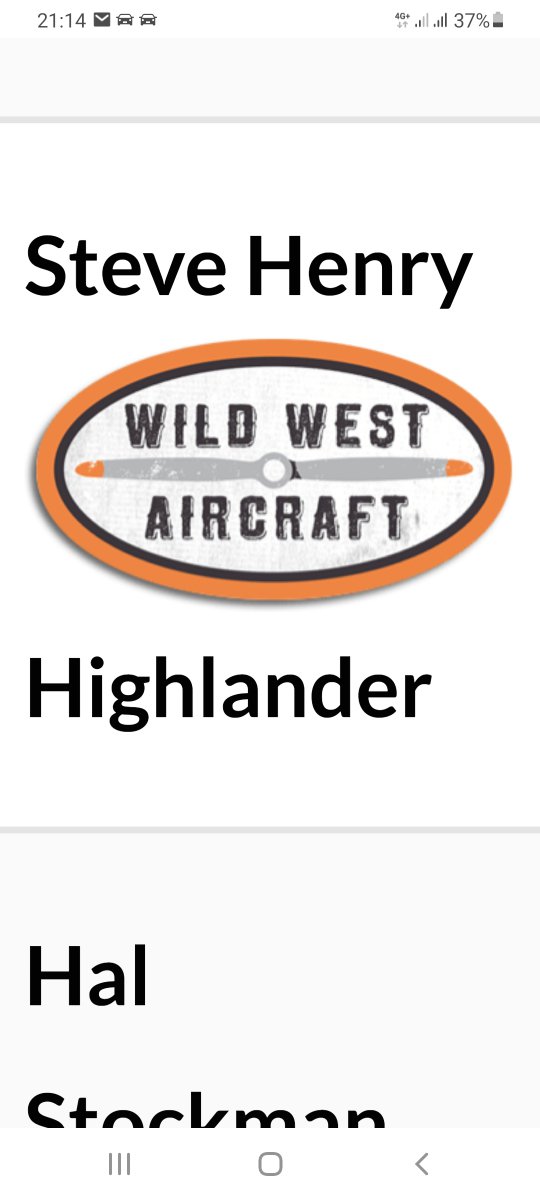

    Ook al begonnen met het downloaden van de decals is wel heel erg naakt zo..

    EDGE_rgb250.png Screenshot_20211003-211407_Samsung Internet.jpg


    Laatst bewerkt: 3 okt 2021
    ramses, E.hof en LeoG vinden dit leuk.
