Van het gas af?

Weer een stapje verder,
maar nog volop in de testfase, want een voorbeeld zit er niet bij, alleen een FM.
En ontdekken waar alle parameters voor zijn....................



Is er iemand die heel eenvoudig kan uitleggen welke waarvoor is?

http://www.produktinfo.conrad.com/d...01-en-ENTES_EPM_4C_48_STROMMESSINSTRUMENT.pdf

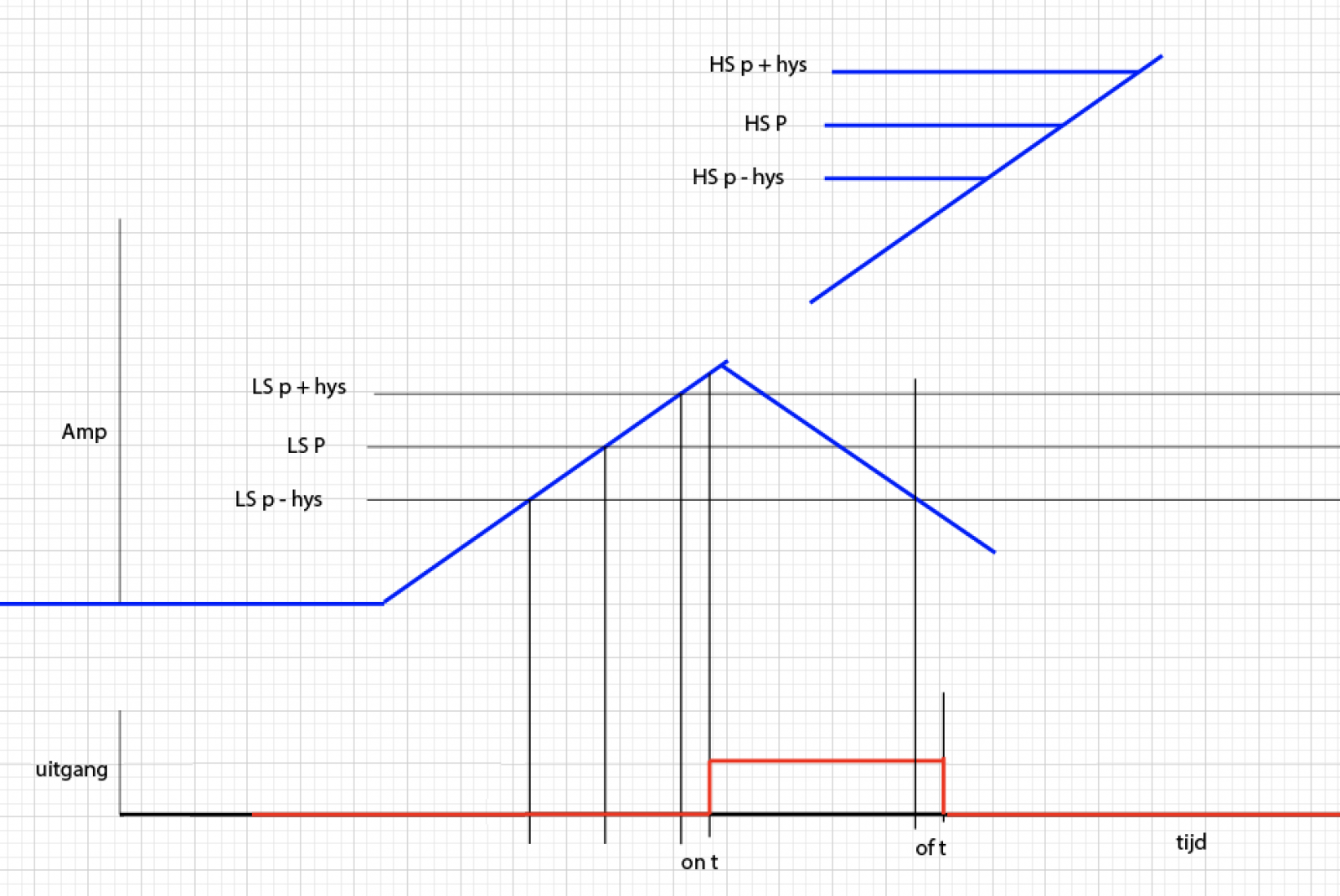

Ik heb de volgende waardes
Ctr 30 (want stroomtrafo 30/5)
SP H 16 (komt hij toch niet)
SP L 9 (2000 W verwarmingselement en 235V spanning =8,5A)
hys 0,5
oUT op nC (want dan heb ik een maak contact tussen SP L en SP H)



Lijkt te lukken:



Andere parameters nog niet uitgevonden/ geprobeerd.



Eventjes bezig geweest met slopen en verzinnen en opbouwen.
Meeste cv leiding zit er.
Alle elektra zit op zijn plaats.
Schakeling werkt.
Nu nog opruimen en dan kan ik weer met de modelbouw verder, want dan is het toch wachten op een week warm weer zodat de kachels uit kunnen.



Ik ben ondertussen in afwachting van de offerte voor een warmtepomp en nieuwe cv ketel.
Ook wil extra panelen in mijn tuin plaatsen om aan meer kilowatjes te komen.
Nu moeten de dc kabels door de grond.(de omvormer wil ik graag binnen hangen)
Hoe doe je zoiets volgens de regels?
Is een buis waar de kabels doorgaan goed genoeg?



Binnenkort hebben we alleen nog maar een orme. (Orgasme zonder gas)



VMVK kabel kan je zonder verdere voorzieningen in de grond leggen. Wel diep genoeg leggen zodat je b.v. met spitten de kabel niet beschadigd
.



FOUT! VMVK mag niet zo de grond in, dat moet VMVKAS zijn, deze heeft een mantel van staal.



Vmvk is dat een gewone grondkabel?
Hoe sluit je daar dan de stekkers van de zonnepanelen op aan?



VMVKAS heeft geen mantel van staal, maar een aardscherm. Als de kabel bij voorbeeld wordt geraakt door een spade en deze maakt contact met een spanning voerende ader, dan maakt de spade ook contact met het aardscherm en slaat de zekering door.



Lees: ... tikt de aardlekschakelaar uit.



Maar als ik de aarde dan gewoon op de aarde in de meterkast aansluit werkt het toch niet als ik de plus of de min van de panelen doorsteek?

Een dikwandige pvc pijp lijkt mij dan beter.



Geen idee wat er gebeurt.
Stel je zet een accu (panelen) in de tuin en de lader (regelaar/omvormer) in huis.
Met door de tuin een kabel met de plus en min en de aarde.
Verbind in die kabel de aarde aan de + of - van de accu.........................
Je accu is alleen met 14 panelen een gelijkspanning van 500 V.



Ja zo'n pvc pijp is beter en dan mag er gewoon VMVk of YMVK gebruikt worden.
minimaal 60cm diep in de grond ivm. de hoge spanning bij het in serie schakelen van de panelen.



Lijkt me niet echt verstandig, de 500V van de panelen kun je beter zwevend houden t.o.v. de aarde.
Als je met de sokken in het gras staat en je pak bij een mooie zonnig dag een + of een - vast, niet beide tegelijkertijd.
Kun je het ook weer zelfstandig loslaten.
Als je b.v. de + aan aarde legt.
En je pakt de - vast, dan ga je zelf geen profijt meer krijgen van de investering.

Het potentiaal verschil tussen de + en - t.ov. de aarde is -500VDC.
Bij een zevend net is het potentiaal verschil t.o.v. aarde 0V

Iets aan aarde leggen is niet altijd wijs.



Vul dit eens in.
Op een bepaald moment kan je door de lengte en de dikte van je kabels te veranderen, zien wat je verliezen zijn en of je beter een dikkere kabel kan nemen.

https://www.sunnydesignweb.com

edit: kijk ook naar de (gelijk)spanning die de kabel kan hebben, die je in gedachten hebt te gaan ingraven.



Het ging er dacht ik om wat er zou gebeuren met het doorsteken van de kabel met een spa.
Natuurlijk moet je die plus of min niet aarden.
Hoe kom je daarbij?



Je schreef het zelf.



Ondertussen ben ik nog geen steek verder.
Ik zal het eens aan een pv leverancier vragen.
Zelf heb ik er te weinig verstand van.



Hoeveel panelen liggen er (is hoeveel stroom gaat er straks door de kabel)
Hoeveel is de afstand tussen paneel en regelaar.
Met die gegevens is de draaddikte te bepalen en dan kan je gaan kiezen welke (standaard) 2 aderige kabel het beste past in dit plaatje.



Ik heb ongeveer 20 meter draad nodig en wil 6 panelen plaatsen.
Bij elkaar 1650 wp.
Het gaat dus om de draden direct van de panelen tot de omvormer.
Ze moeten ook door de grond.
Mijn eerste vraag is voor mij nog steeds de belangrijkste.
Hoe doe je de draden door de grond?
Door een buis of met een grondkabel?
En hoe aard je dat, zodat de aardlek er wel uit vliegt als dat nodig mocht zijn?
Moet de draad door de fundering heen of er onderdoor?
Het zakt bij ons namelijk nogal erg.
