VOLVO F16 470 pk Zwaar Transporttrekker 8x6/4 met Goldhofer Smalbed Dieplader met Interdolly (5x3 )

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door VOLVO FH 16 750, 6 apr 2009.

  1. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer
    Yup zelf gebouwd en stuuruitslag volgens ackerman principe uitgerekend zodat het niet wringt als je de bocht omgaat.

    Uitdaging was zoveel mogelijk assen onder een bolderkar die nog dwars achterin de auto paste,.. dat is dus gelukt. Past dwars achterin onze astra station en in de XC70 heb ik ruimte over

  2. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.168
    Locatie:
    Haren (Ems) Deutschland

    Hallo Stefan,

    Ik weet dat jij heel veel ervaring hebt met het maken/bouwen van cilinders, ik heb jou al eens om advies gevraagd en ook gekregen, waar ik ook beslist wat aan heb gehad, maar ik heb niet de ervaring die jij hebt.

    Ik heb ook gedacht op de uiteinden van de cilinders vierkant te maken, maar dit vond ik niet realistisch.
    Ook heb ik gedacht om schroefdraad te gebruiken, maar ik heb geen tappen om fijn draad in de cilinderwand te tappen en geen snij-ijzer om fijn draad te snijden voor een afsluitdekseltje.
    Als ik dit allemaal moet gaan aanschaffen kost dit weer veel geld.

    En uitwendig en inwendig draad snijden op de draaibank zie ik niet zitten, dit is voor mij te ingewikkeld, ik ben maar een amateurtje hé !

    Als ik het moet laten maken, dan wordt dit ook weer behoorlijk duur en heb ik het gevoel dat ik het niet zelf heb gemaakt. vandaar dat ik voor deze oplossing heb gekozen.

    Ik heb ook nog overwogen om een mantel, een messing buis van 12 mm inwendig en 14 uitwendig om de 12 mm messing cilinder te schuiven en vast te solderen, zodat het meer één geheel lijkt.
    Maar ja, je moet op een gegeven moment ook eens een keer tevreden zijn met het gemaakte resultaat !
    Misschien dat ik dit alsnog ga doen, na jouw opmerking, omdat ik de andere 9 cilinders allemaal nog moet maken/bouwen.
    En de (proef) cilinder zit nog niet in elkaar gesoldeerd, die zit nu nog vast met plakband.

    En ja, ik probeer alles zoveel mogelijk zelf te maken.
    Expertmieren, dingen zelf uitvinden, vind ik leuk werk, hier geniet ik van, al kost dit wel heeeeeeeel veeeeeeeeel tijd !!

    Tja, het was wel woekeren met de ruimte om de cilinders mooi pas te maken, want de draaistellen met de pendelassen mogen niet te breed worden, want dan steken ze buiten het achterdek, dat is ook niet de bedoeling.
    Ik blijf nu net binnen de maat van 1:14 met het achterdek, ten opzichte van de 1:1 Goldhofer dieplader
    Al hoewel : 1 mm te breed, maar dat ziet niemand denk ik en opmeten zal men wel niet doen, of de maat exact klopt !

  3. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.168
    Locatie:
    Haren (Ems) Deutschland
    Hallo Tug,
    Super gebouwd hoor, (Volvo) petje af !!
    SMILEY APPLAUS.gif

    Tug.NL vindt dit leuk.
  4. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.168
    Locatie:
    Haren (Ems) Deutschland
    Hallo Allemaal,

    Even een tussendoortje.

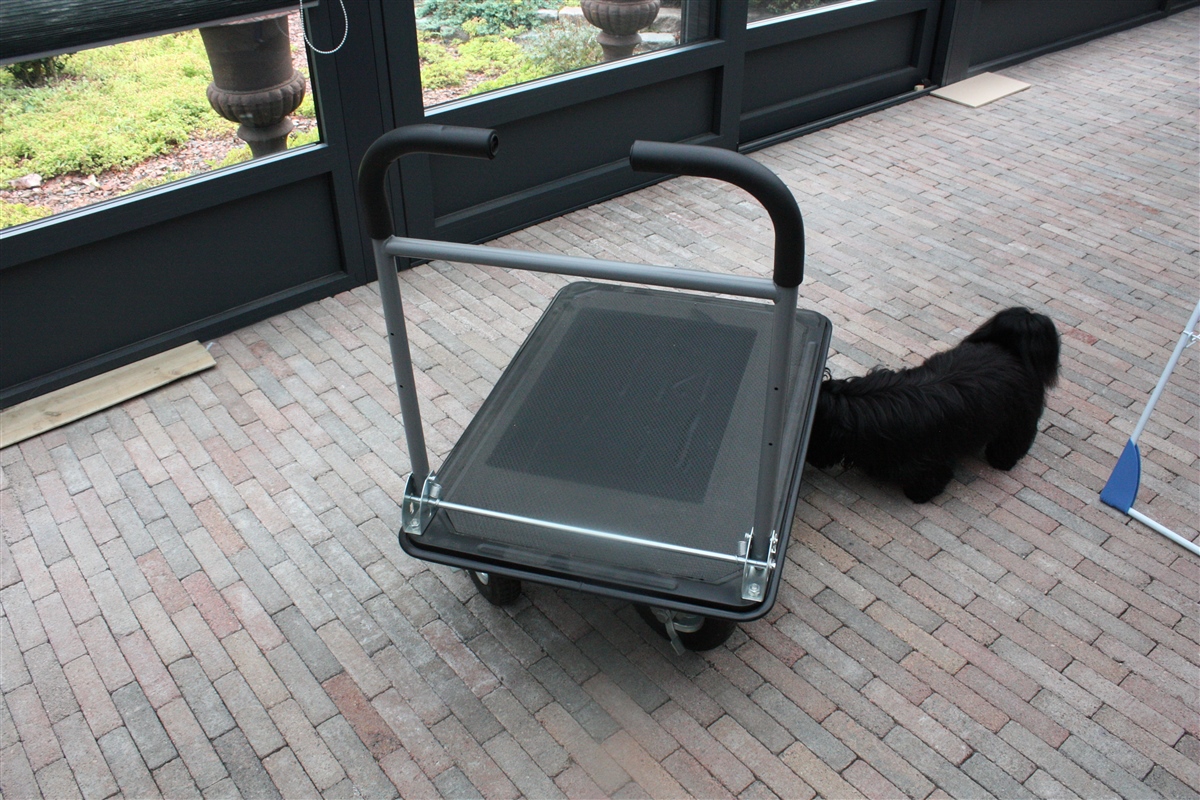

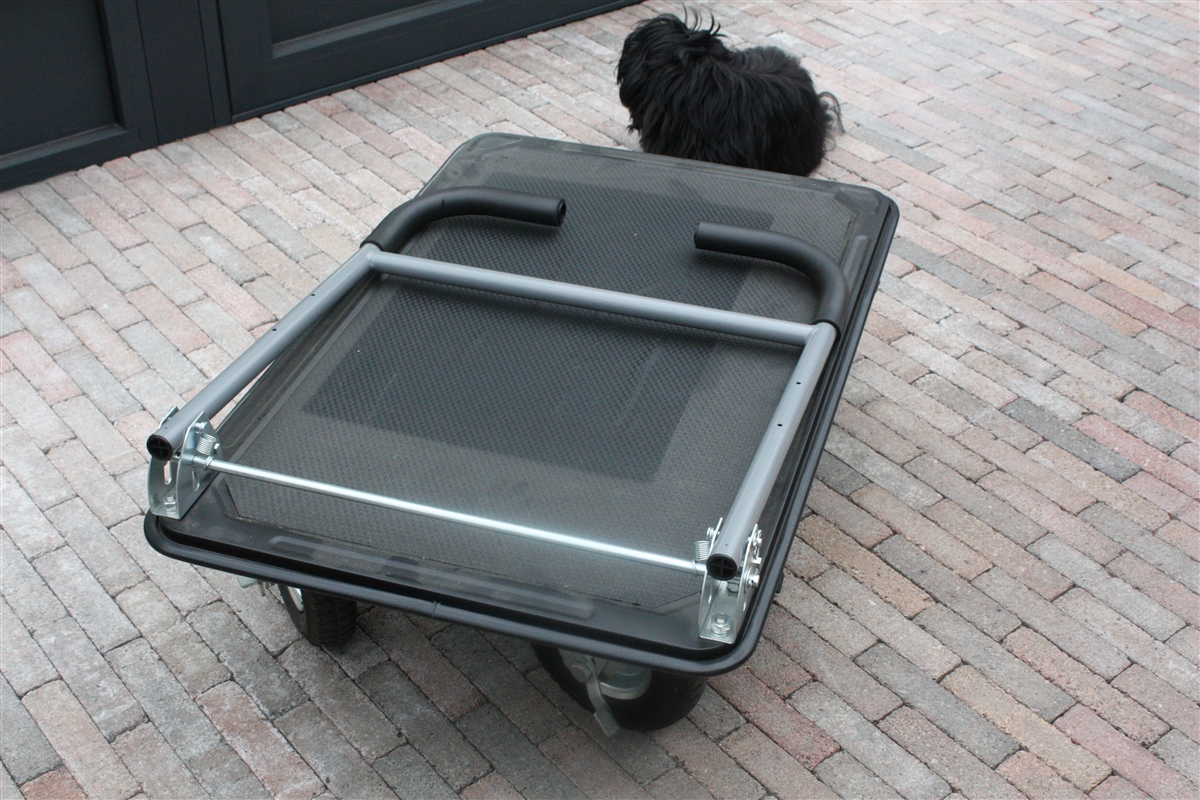

    Dit is mijn Transport karretje.
    Laadvermogen : 250 kg
    Ledig gewicht : 17 kg
    Inspectie van de "baas"

    Handvat neergeklapt.

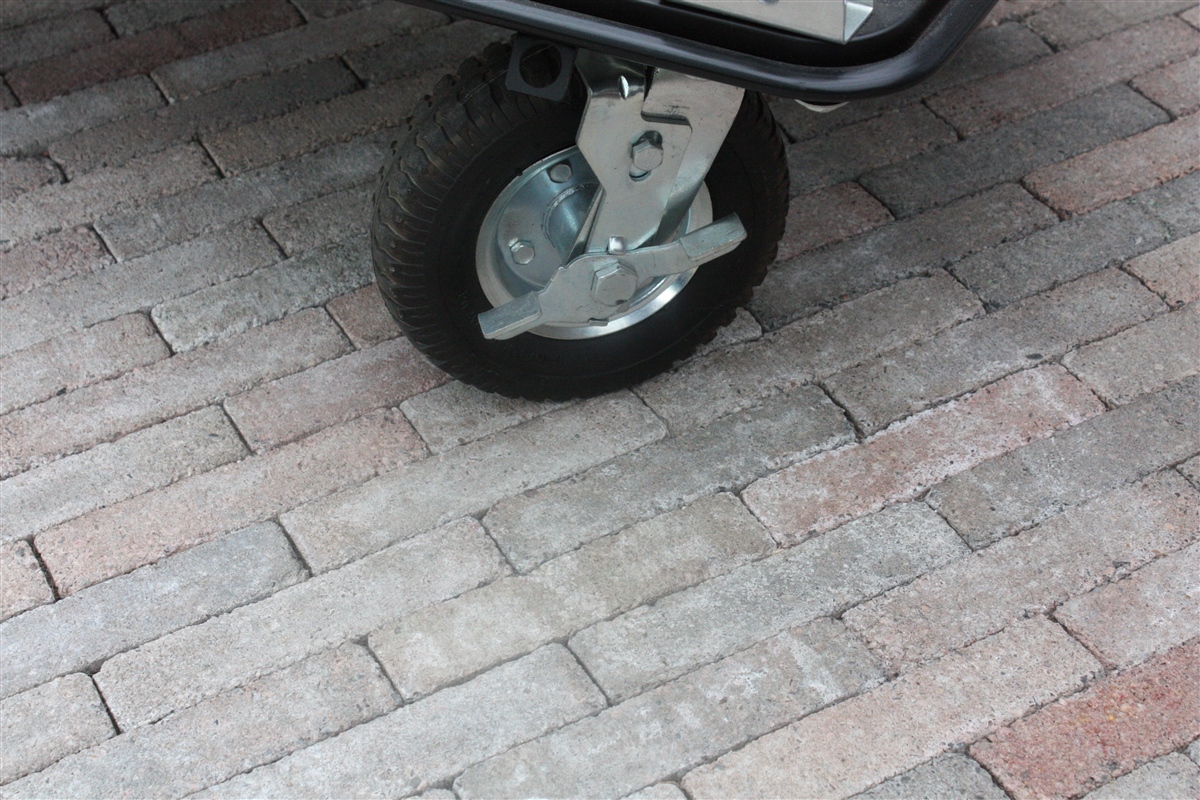

    Zwenkwielen met rem. IMG_8789.jpg

    Het Transport karretje is nu maximaal beladen met de "Baas" Lola
    Hier in werkkleding :

    Hier is Lola netjes is gekleed :

    Lola heeft elke dag een andere Outfit.




    Lola heeft meer dan 100 verschillende kleuren strikjes
    Mijn vrouw borstelt elke dag Lola en krijgt dan ook weer een ander kleur strikje in, s'avonds om ± 20.00 uur gaat het strikje weer uit.

  5. Helicor

    Helicor

    Lid geworden:
    28 aug 2009
    Berichten:
    1.982
    Locatie:
    Drenthe
    "s'avonds om ± 20.00 uur gaat het strikje weer uit."

    Dan gaan de gordijntjes voor de ogen weer dicht en moet ze gaan slapen.....

    VOLVO FH 16 750 vindt dit leuk.
  6. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.168
    Locatie:
    Haren (Ems) Deutschland
    Hallo Cor,

    In één keer helemaal goed !
    SMILEY.SLAPEN - kopie.jpg

  7. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.168
    Locatie:
    Haren (Ems) Deutschland
    Hallo allemaal,


    Het is een beetje kommer en kwel op het MBF forum.

    Smiley verdrietig - kopie.png
    Warm en iedereen op vakantie, even de boel een beetje opleuken !

    Smiley Warm.png


    Even voorstellen !

    Ik ben Lola, bijna 15 maanden jong.
    Ik ben de nieuwe baas van Pieter (Volvo FH 16 750)
    De vorige bazen zijn helaas allebei overleden.



    Dit is mijn woning :
    IMG_7097 - kopie.jpg

    Ik heb ook nog een buitenwoning in de serre :

    De vorige bazen :
    King en Quinty
    Helaas overleden, het waren 2 broertjes van elkaar, ze zijn allebei ruim 14 jaar oud geworden.
    Kort na elkaar overleden.


    Hofabooz, Tug.NL en MarlinNavigator vinden dit leuk.
  8. marcelinets

    marcelinets

    Lid geworden:
    25 aug 2012
    Berichten:
    2.085
    Locatie:
    Rotterdam
    Gezellig Pieter zo,n hondje.
    Is vakantie tijd he weinig te beleven in modelbouw land, ik heb er ook weinig tijd voor om mijn trucks af te bouwen, werk gaat voor.

    VOLVO FH 16 750 vindt dit leuk.
  9. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.168
    Locatie:
    Haren (Ems) Deutschland
    Update : 349

    Hallo allemaal,

    Weer verder gegaan met de bouw van de Goldhofer Dieplader.


    Begonnen met het maken/bouwen van de draaitafels voor de bovenarmen.

    Bewust niet gekozen voor het systeem wat Broshuis en andere dieplader fabrikanten gebruiken voor de ophanging van de pendelassen.
    Ik vind dit systeem niet stabiel genoeg om de as met lagers vast te maken aan het achterdek, omdat het achterdek van 1 mm staalplaat gemaakt wordt en dan de pendelas niet stevig vast gemonteerd wordt in het bovendek, sneller kans op tordering van de bovendekplaat.
    Bij de Goldhofer dieplader (1:1) die ik na bouw, zit wel een kleine draaitafel, maar ook die vind ik niet geschikt voor de stabiliteit van de pendelassen.
    Dus doe ik een concessie, betreffende de bevestiging/ophanging en het draaien van de pendelassen aan het achterdek.
    Modelbouw is soms concessies doen, in dit geval dus ook.
    Overigens zijn de draaistellen straks nauwelijks zichtbaar door de afscherming van de zij beplating/wielkasten.

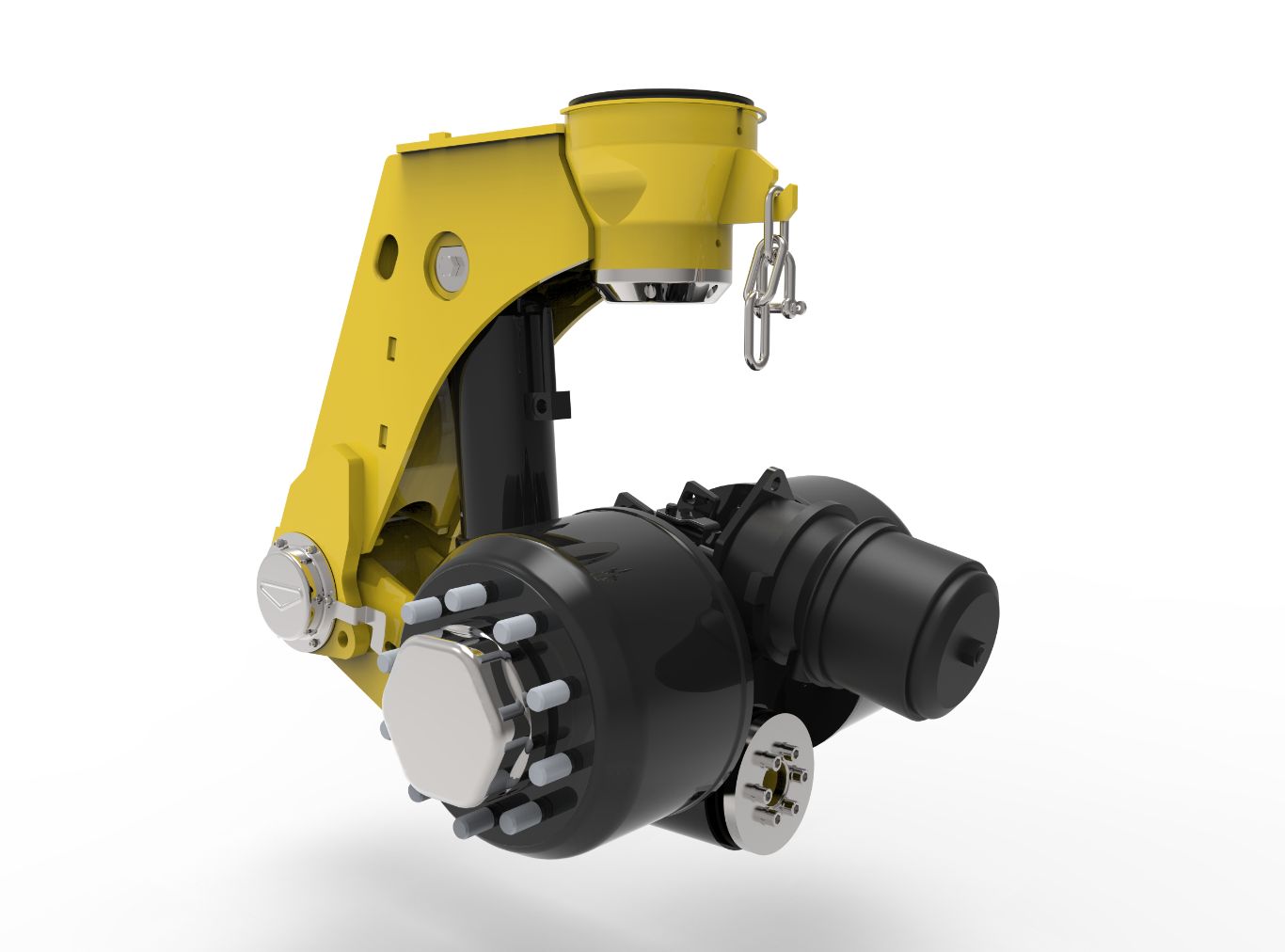

    Ophanging pendelas Broshuis :

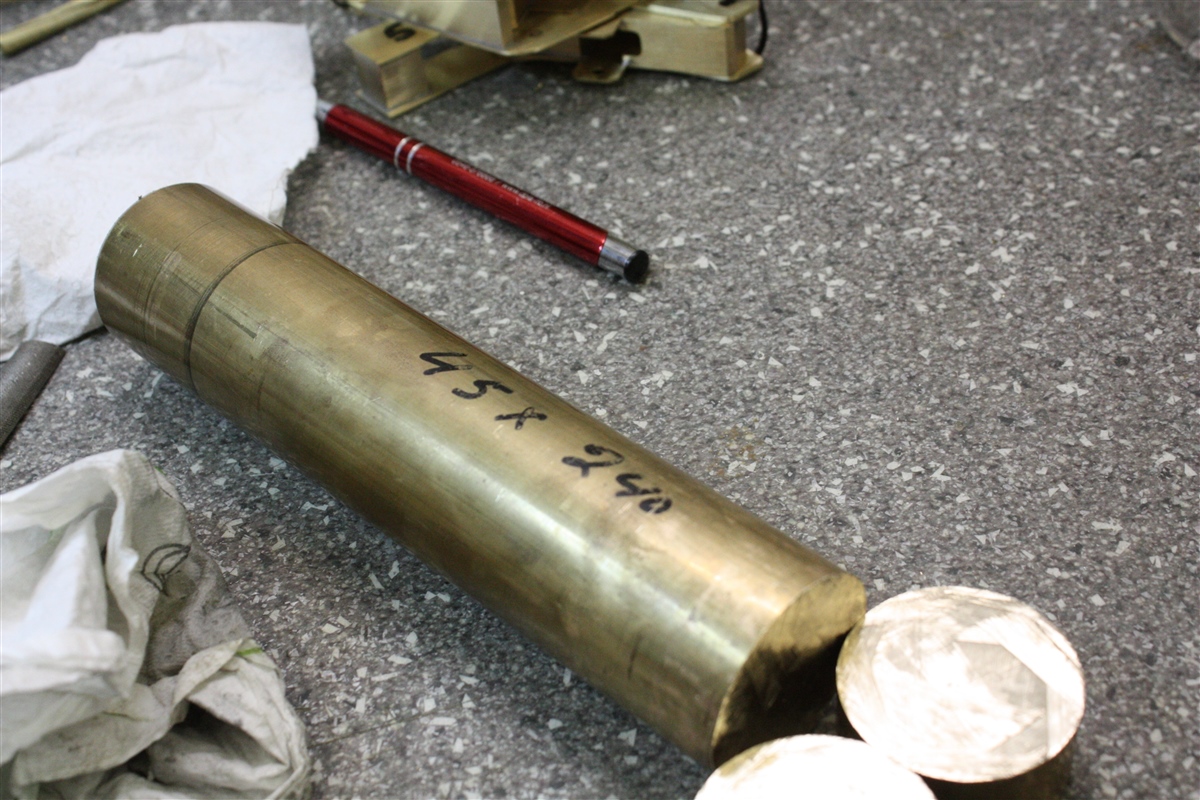

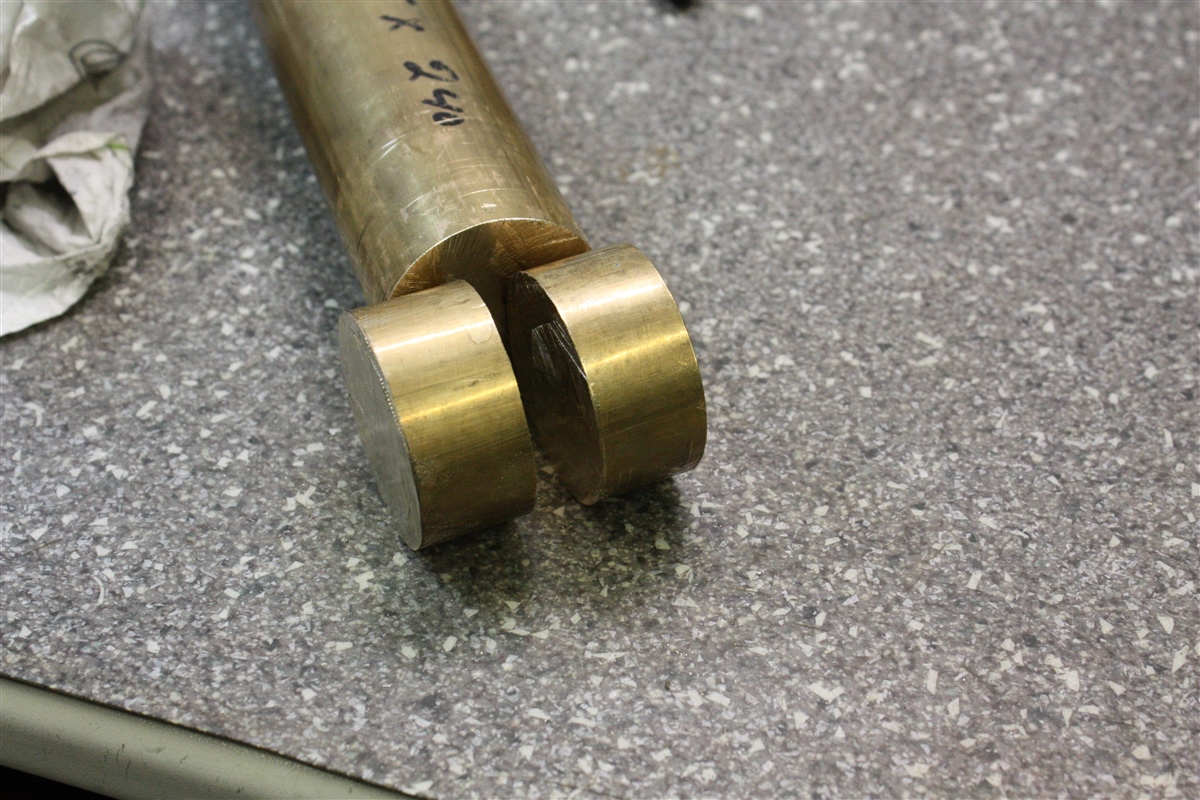

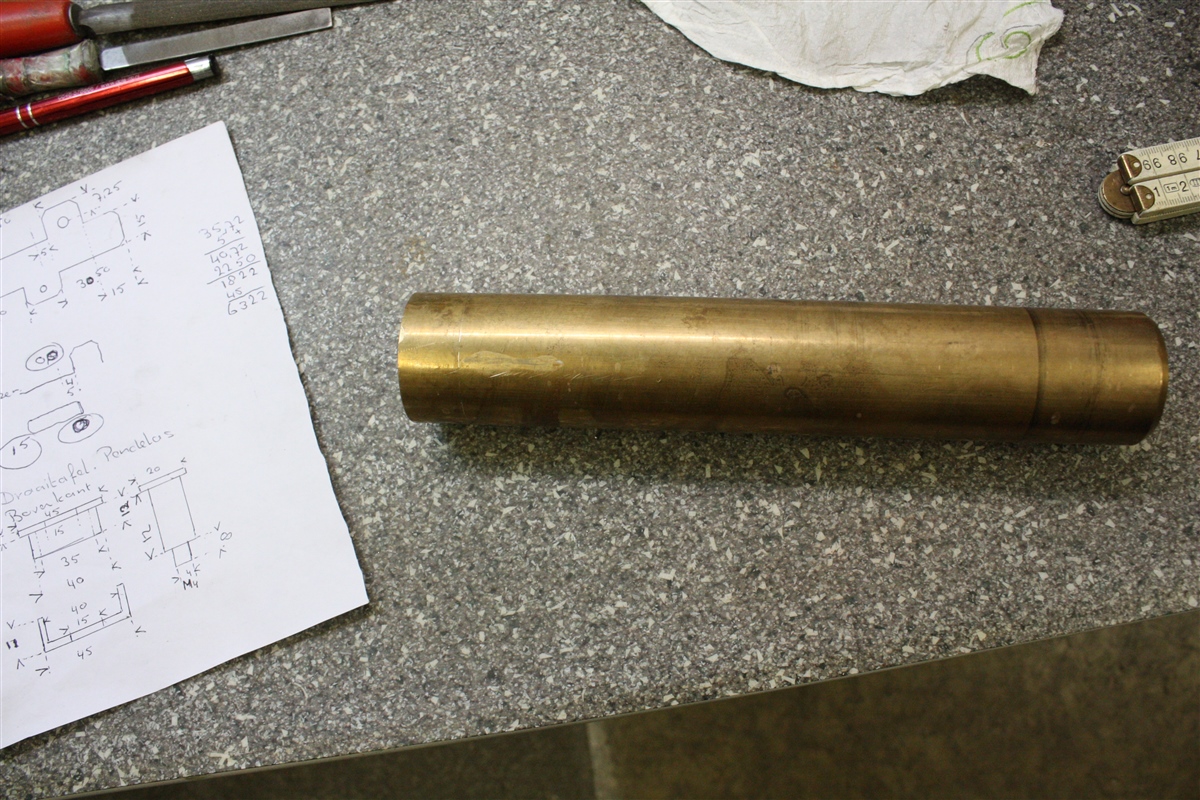

    45 mm messing staf gekocht (restpartij)

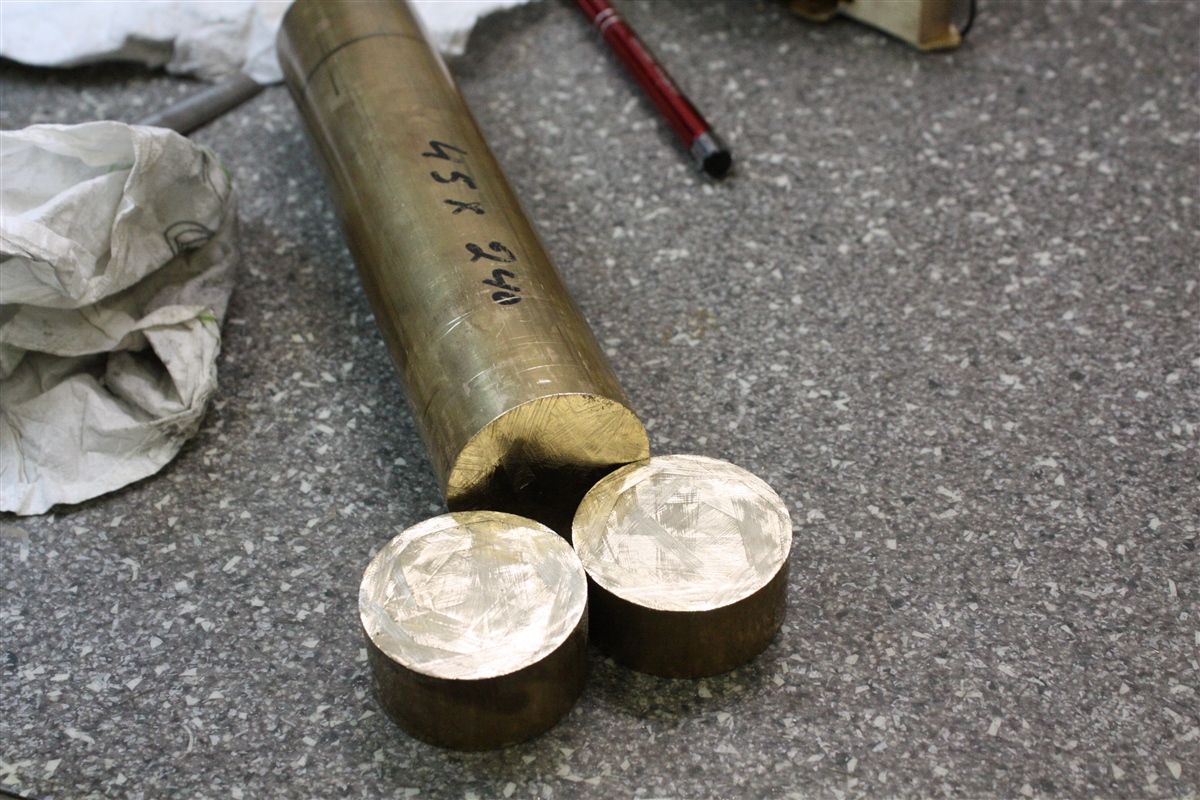

    4 x 240 mm lang (in 1 koop gekocht) voor de prijs van wat normaal 200 mm messing staf kost, bij de reguliere leveranciers van Ferro en Non Ferro metalen.
    Nu totaal 960 mm lang voor de prijs van 200 mm.

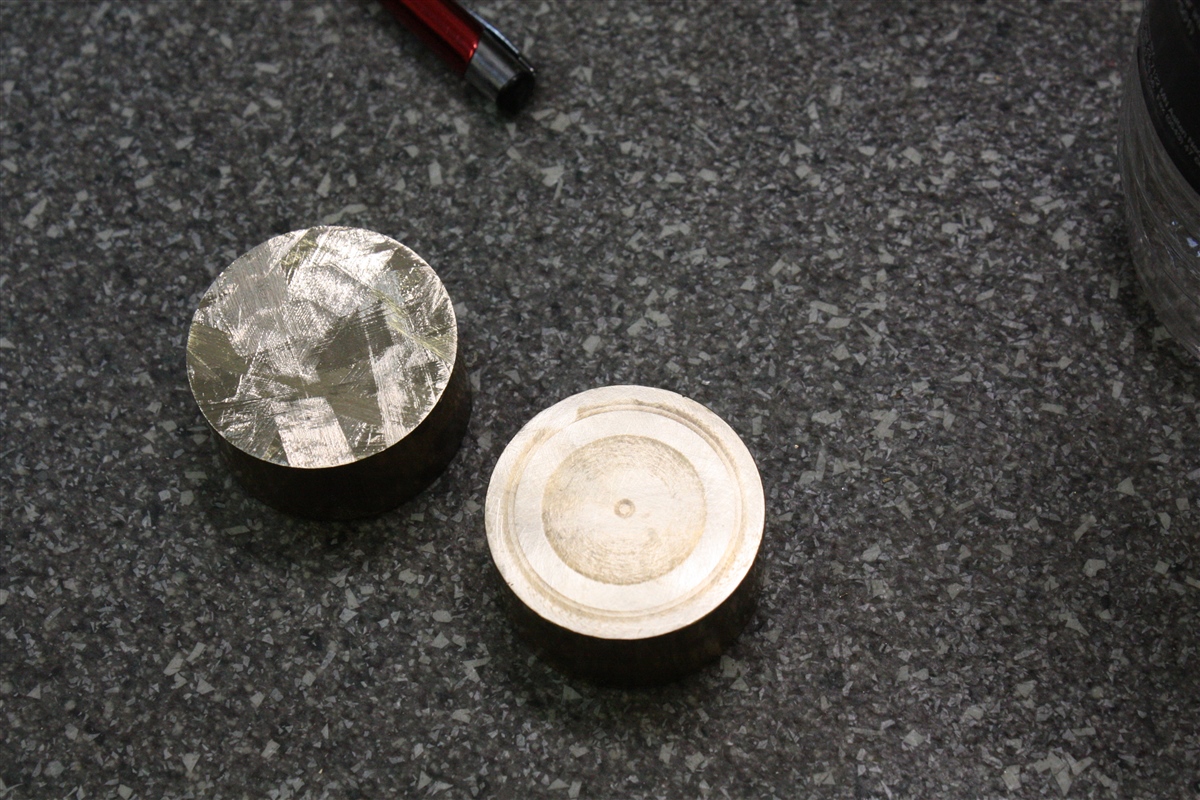

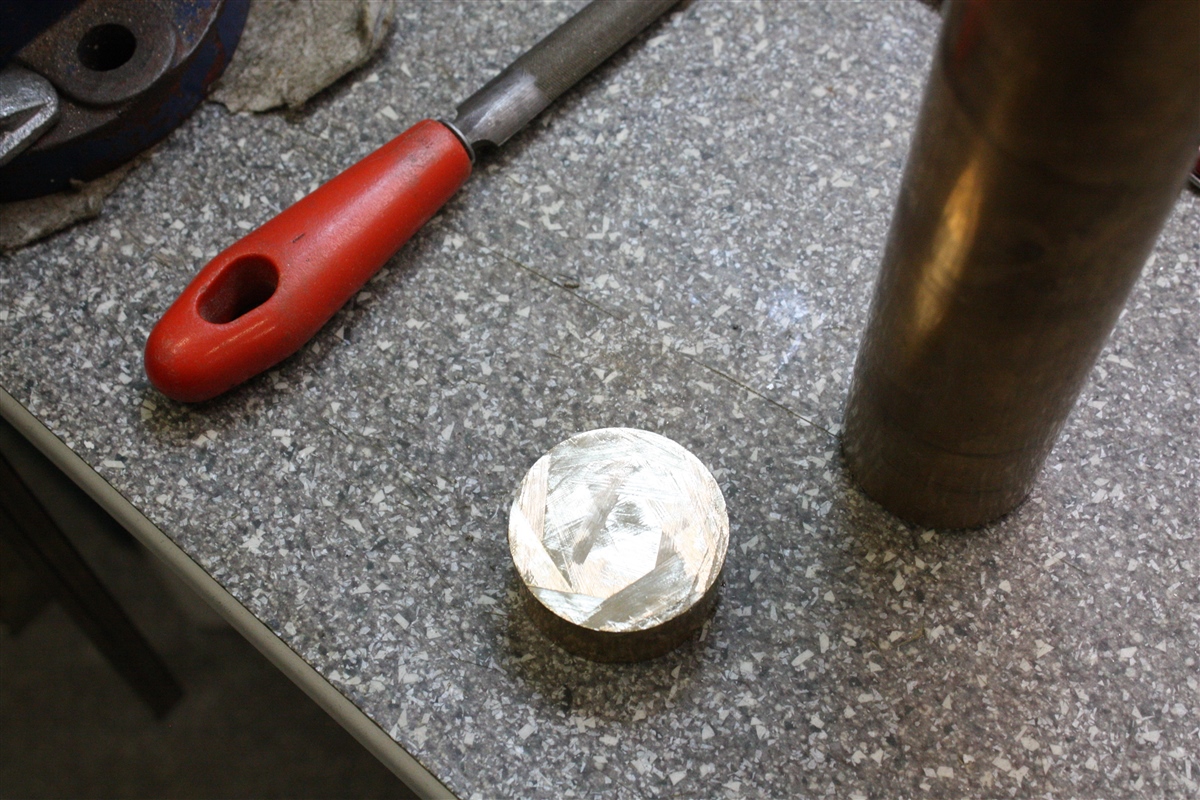

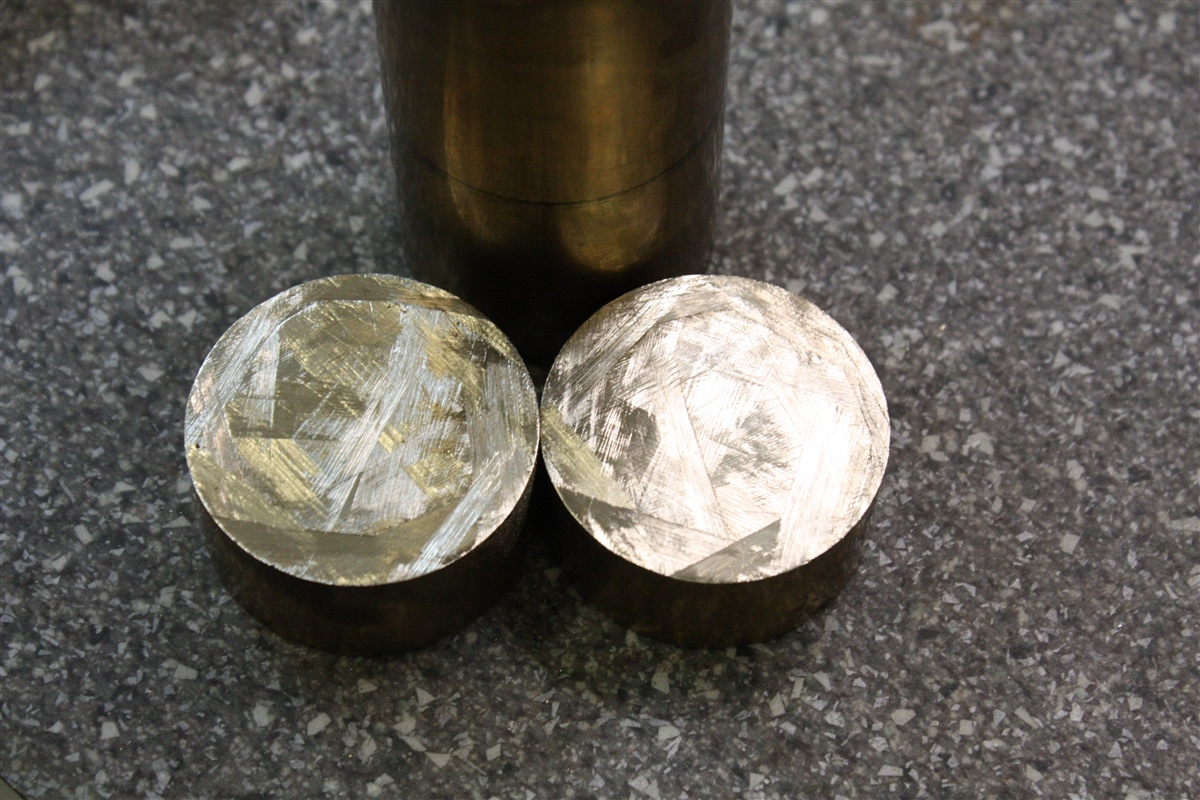

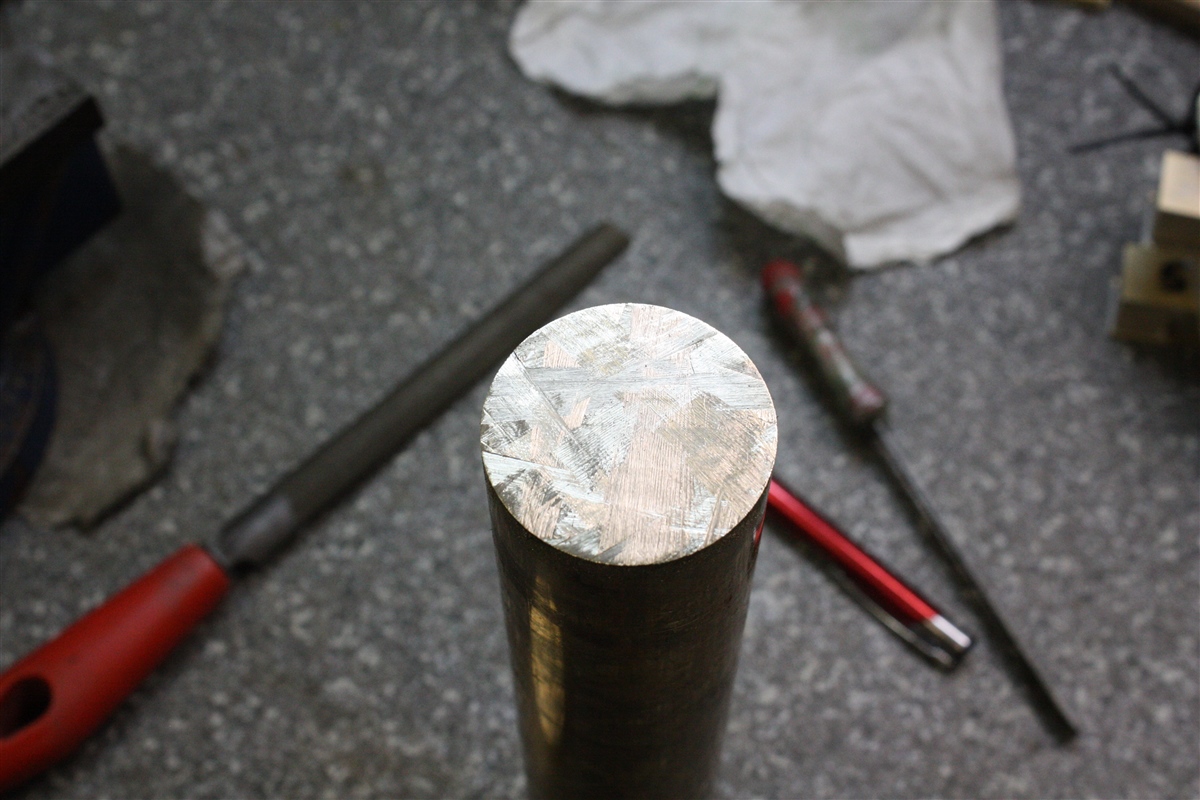

    Het eerste plakje van de 20 plakjes met een handzaag afgezaagd.








    Tot zover deze update.
    Wordt vervolgd.

    luchard, Vonk, Catwoman en 6 anderen vinden dit leuk.
  10. sebastiaanvonk

    sebastiaanvonk

    Lid geworden:
    7 nov 2014
    Berichten:
    94
    Ik blijf je mooie werk volgen want ik steek hier heel van op.

  11. Tug.NL

    Tug.NL Vriend van modelbouwforum.nl

    Lid geworden:
    17 nov 2016
    Berichten:
    786
    Locatie:
    Wormerveer
    Ga je draai kransen maken met een conische lager erin? Voor de drukverdeling onder het bovendek?

    Ik vind het fantastische om dit te volgen.

    Mvg
    Roald

    Sent from my SM-G903F using Modelbouwforum.nl mobile app

  12. StefanF

    StefanF

    Lid geworden:
    6 mei 2007
    Berichten:
    1.034
    Locatie:
    Lent
    Hoi Pieter. Is 8 foto's van een stukje afgezaagd messing niet wat overdreven? Ik scrol me suf:hammer:
    Bij dit soort diameters is een bandzaag misschien wel iets voor jouw, die kosten tegenwoordig ook niet meer zo veel.

    adrie van gerwen en Timmi vinden dit leuk.
  13. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.168
    Locatie:
    Haren (Ems) Deutschland
    Hallo Stefan,

    Inderdaad veel foto's, maar ik moet het een ook beetje spannend houden hé en laten zien dan je best met een handzaag keurig netjes rechte plakjes kan afzagen.
    Bovendien is het een goede training voor de armspieren.


    En ja, je moet wel een beetje moeite doen om mijn topic(s) te volgen, je krijgt het niet zomaar cadeau !
    SMILEY OKAY.png

    Vonk, Marker, MarlinNavigator en 2 anderen vinden dit leuk.
  14. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.168
    Locatie:
    Haren (Ems) Deutschland
    Alle "Leuk Aanklikkers" bedankt.
    SMILEY  DUIM OMHOOG BEDANKT.jpg

  15. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.168
    Locatie:
    Haren (Ems) Deutschland

    Hallo Roald.

    Bedankt voor je compliment.
    SMILEY  OKAY - kopie (2).jpg


    Draaitafels worden voorzien van kegellagers van 35 mm uitwendig en 15 mm inwendig.
    Hier komt binnenkort nog een uitgebreid verslag van.

    Tug.NL vindt dit leuk.
  16. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.168
    Locatie:
    Haren (Ems) Deutschland
    Bedankt voor je compliment.

    Goed om te lezen dat je wat van het bouwverslag kan leren.
    Daar doe ik het uiteindelijk voor, dat anderen er iets van kunnen leren.
    SMILEY  DUIM OMHOOG BEDANKT.jpg

  17. adrie van gerwen

    adrie van gerwen

    Lid geworden:
    17 nov 2008
    Berichten:
    2.071
    Locatie:
    waspik
    vroeger moest alles met de hand gemaakt worden,en zijn er ook kunst projecten gemaakt.

  18. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.956
    Locatie:
    noord-limburg
    "StefanF,
    Hoi Pieter.
    Is 8 foto's van een stukje afgezaagd messing niet wat overdreven? Ik scrol me suf:hammer:
    Bij dit soort diameters is een bandzaag misschien wel iets voor jouw, die kosten tegenwoordig ook niet meer zo veel.


    Met respect Pieter,
    Ik doe je dit niet meer na.
    Vroeger zaagde ik heel veel met de hand, had ik ook spieren.
    Ik moest in de loop van die jaren steeds grotere hemden kopen.
    Nu kan ik die oude kleinere hemden weer aan.
    Ik heb nu een cirkelzaag.
    Hi, hi..

    Ga zo verder Pieter,
    Mooi werk.

    Veel modelbouwplezier,
    Willum

  19. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    9.168
    Locatie:
    Haren (Ems) Deutschland
    Hallo Willum,

    Bedankt voor je compliment.
    SMILEY  DUIM OMHOOG BEDANKT.jpg
    Tja, jij hebt wel geld voor een cirkelzaag, ik helaas niet, een beetje jammer voor mij !
    SMILEY HUILEN.jpg


    Dus moet ik met de hand blijven zagen.
    SMILEY ZAGEN.01.gif

    Tug.NL vindt dit leuk.
  20. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.956
    Locatie:
    noord-limburg

    Beste Pieter,
    Tja, jij hebt wel geld voor een cirkelzaag,
    ik helaas niet, een beetje jammer voor mij !
    Dus moet ik met de hand blijven zagen.

    De cirkelzaag is door ruil in mijn bezit gekomen.
    Ik ben er zeer dik tevreden mee.
    Zaagbladen bijgekocht om de verschillende metalen de baas te kunnen.
    Laatst een koelwaterpomp bijgeplaatst inplaats van de pomp die aangebouwd was.
    door een rijke koeling spaart het veel herslijpen van zaagbladen uit.

    Maar weet je wat, jij mag hier komen zagen.
    Links van de zaag heb je 6 meter, zaagdikte is 10cm vierkant.

    Ooit had ik enorm veel beugelzaagbladen maar geen beugelzaagmachine.
    Heb er iemand blij mee kunnen maken.
    Nu kwam ik laatst een passende beugelzaagmachine tegen.
    Goed dat ik voor mijn werk een cirkelzaag heb, beslaat ook minder vloeroppervlak
    Vaker heb ik zwaar of serie zaagwerk dat besteed ik dan uit.

    Veel modelbouwplezier
    Willum

    Pieter,
    Zoek je een kleine cirkelzaag?
    250mm

    VOLVO FH 16 750 vindt dit leuk.
