Westland Lynx MLD

Heb de laatste tijd weinig kunnen doen aan de lynx, wat ik wel heb gedaan:

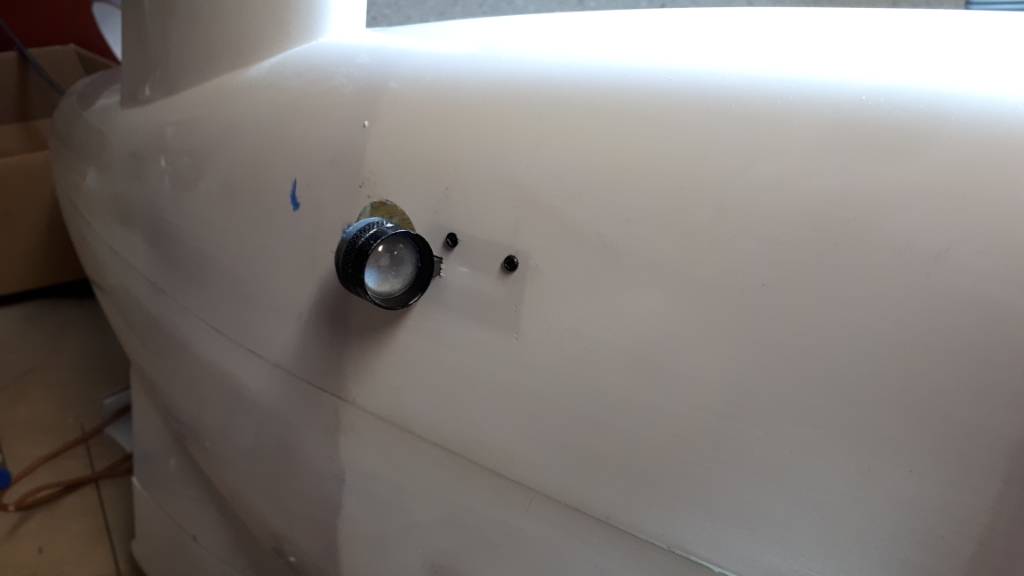

Het landingslicht gemaakt, dit is beweegbaar en kan met een kleine servo uit de romp geklapt worden, tevens word dan de lamp aangeschakeld middels een switch.

de constructie heb ik gemaakt met de printer, het lampje en lens is van een klein ledzaklampje. helaas is door de lijm het lensje wazig geworden, dat had ik kunnen weten[emoji30] ... dat moet dus opnieuw gemaakt.

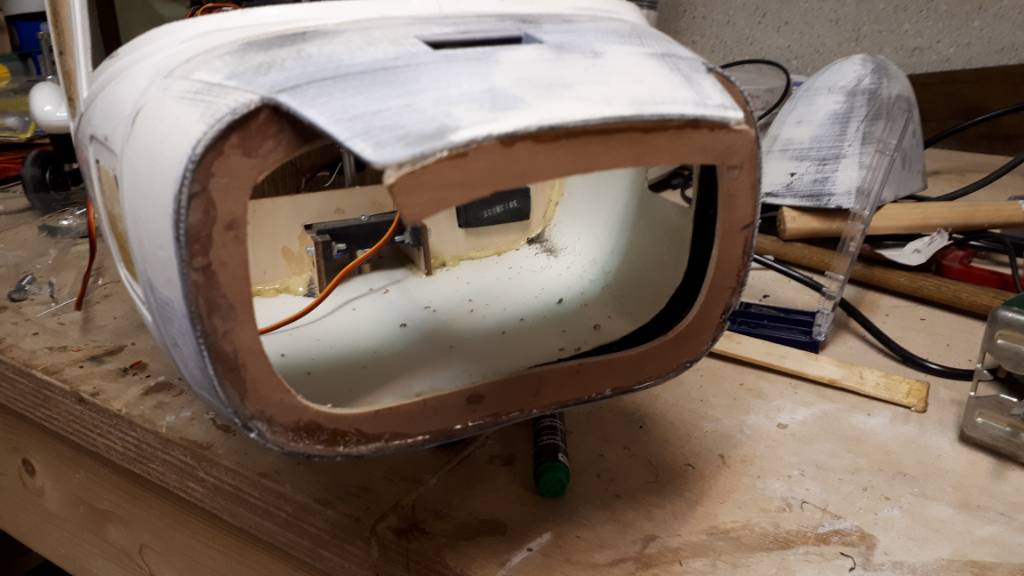

Tevens de neus afneembaar gemaakt, dit om later eenvoudig de ontvangeraccu etc te kunnen bereiken. het zwaartepunt ligt vrij ver naar achteren en wil dus onderdelen welke ik willekeurig kan plaatsen zo veel mogelijk voorin.

de neus is verstevigd met kleine triplex spantjes welke met epoxy zijn verlijmd. de bevestiging zal met magneetjes gebeuren.

Vraagje, is er iemand die mij kan vertellen waar welke verlichting zit op de lynx,

Rood knipperen op de staart,
1x rood voor links
1x groen voor rechts
1x landingslicht onder

maar de rest?...

Je hebt zo-ie-zo 2X navi verlichting per kant.
Rechts voor onder de foot-step van de piloot en rechts achter op de sponson.
Links idem.
Volgens mij zat er nog een wit anti-col (knipper) licht aan de andere kant van de harpoon ter hoogte van het landings licht (onder-op, ter hoogte van de LE van de sponson).
Verder kan ik me niets herrinneren.

Laatst bewerkt:

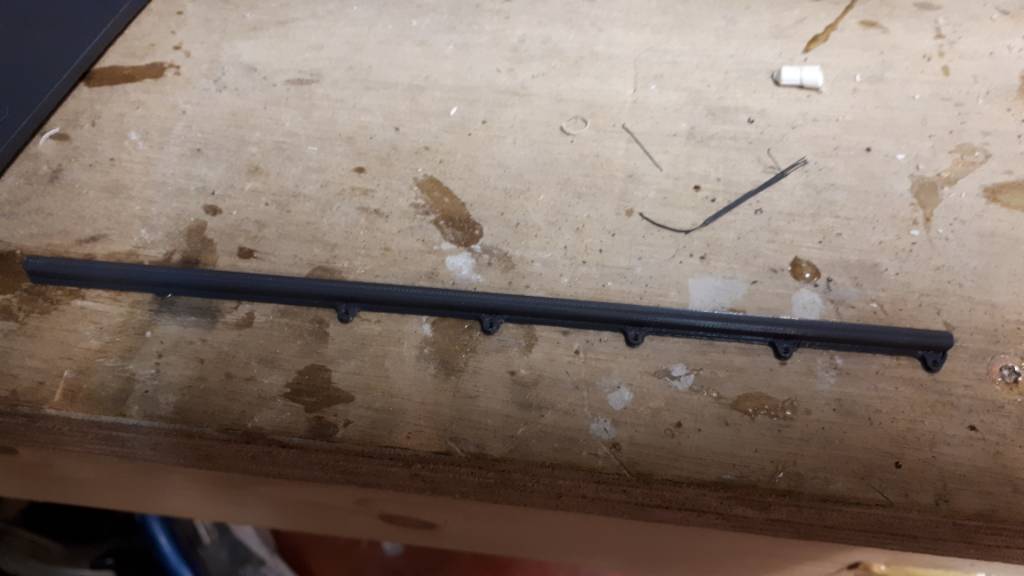

Vandaag bezig geweest met de deuren, rechts de rail er in gelijmd, alles uit de 3d printer. de onderste rail komt ws morgen.

Ik wil ze open kunnen schuiven om de accu etc bereikbaar te houden.

Als je interesse hebt in schaal details, achter op de deuren hoort een klein vinnetje.
Is er voor om de uitklapbare footstep in te laten klappen als je de deur open schuift.

Wat jij laat zien is een roller met peg die omhoog komt als de deur helemaal naar achter word geschoven, de roller loopt dan net over het sponson.

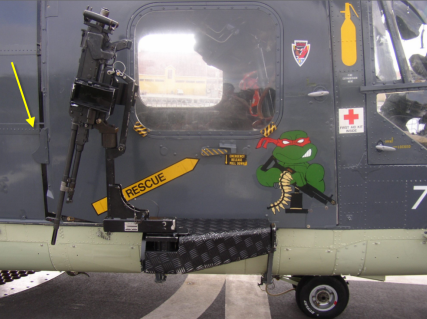

Ik bedoel het vinnetje op de foto onderstaand (gele pijlen), het vinnetje is er voor om de footstep in te klappen als iemand de step open heeft staan en dan de deur naar achteren schuift.
De 2e foto laat nog meer details zien,
Ik weet niet hoever je wilt met details.
De grijs-gele handle bij "rescue" ont-locked het raam zodat je in geval van nood het raam er uit kunt drukken/trekken (met de geel zwart gestreepte lipjes onder het raam).

Lynx Door Peg 2

Lynx Door Peg 2

  • Media owner Tbird2
  • Date added

Lynx Door Peg 1

Lynx Door Peg 1

  • Media owner Tbird2
  • Date added

Tbird2 zei:
Wat jij laat zien is een roller met peg die omhoog komt als de deur helemaal naar achter word geschoven, de roller loopt dan net over het sponson.

Ik bedoel het vinnetje op de foto onderstaand (gele pijlen), het vinnetje is er voor om de footstep in te klappen als iemand de step open heeft staan en dan de deur naar achteren schuift.
De 2e foto laat nog meer details zien,
Ik weet niet hoever je wilt met details.
De grijs-gele handle bij "rescue" ont-locked het raam zodat je in geval van nood het raam er uit kunt drukken/trekken (met de geel zwart gestreepte lipjes onder het raam).

Lynx Door Peg 2

Lynx Door Peg 2

  • Media owner Tbird2
  • Date added

Lynx Door Peg 1

Lynx Door Peg 1

  • Media owner Tbird2
  • Date added
Klik om te vergroten...
Aha, ik begrijp wat je bedoeld, dit zal ik er zeker aan maken!

Wat detaiiering betreft, het zal geen superscale wedstrijd model worden, maar wil wel een duidelijk herkenbare mld lynx maken.. Wel eerst het vliegen goed hebben voor ik echt ga afwerken.

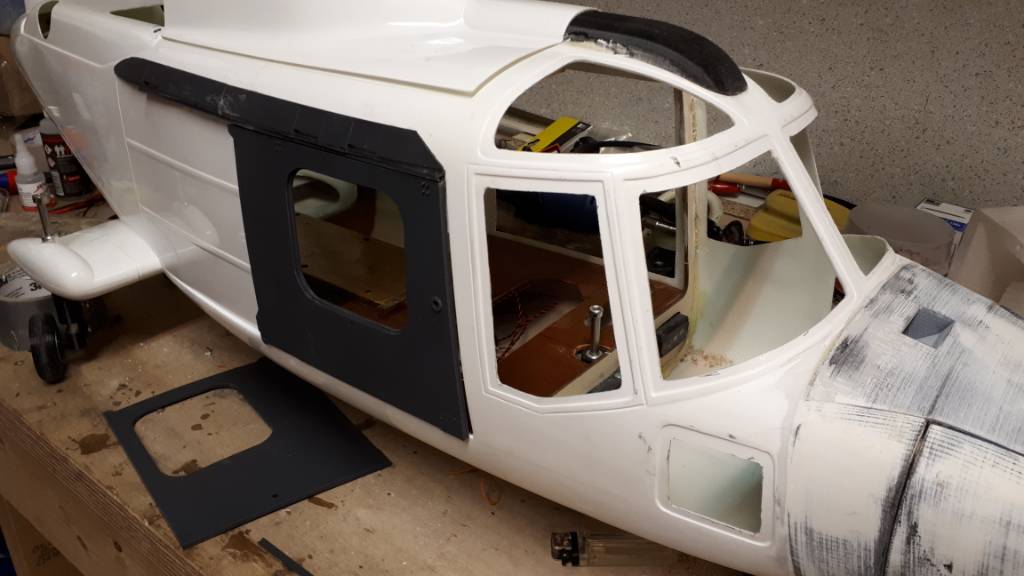

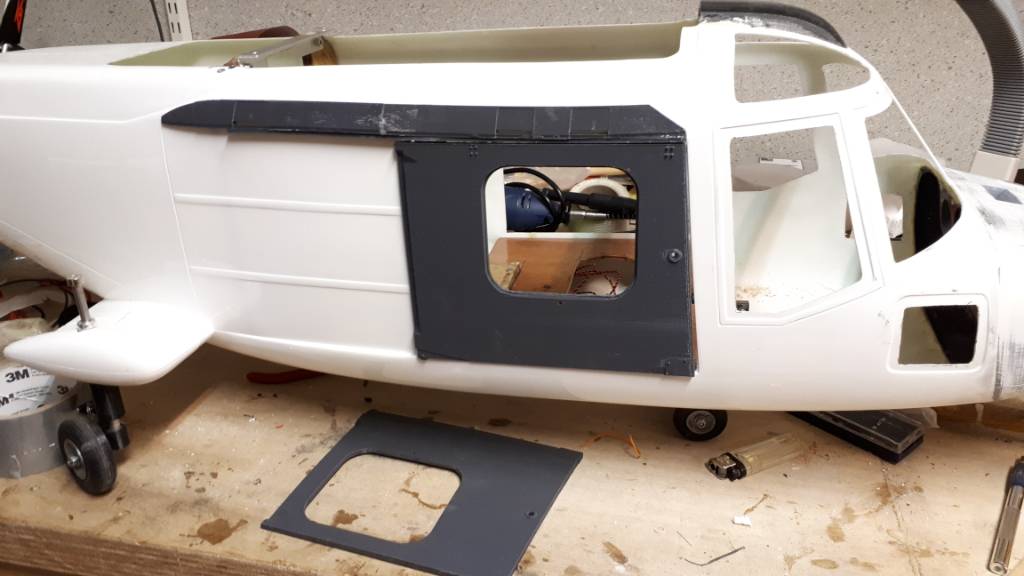

Gisteren de onderrail en de schuifdeur zelf gemonteerd. de onderste rail zit geschroefd om deze demoteerbaar te houden.

Bovenin hangt de deur aan 2 schroefkopjes in de rail.

Ook heb ik de 2 bevestigingsogen in de sponsons gemaakt, de ogen zelf moeten nog. Alle delen zijn weer uit de printer.

Heb de footsteps ook getekend en ook die zullen straks geprint worden, echter de printer heeft een technisch probleem, die dus eerst weer aan de gang krijgen...

Laatst bewerkt:
Ben ook even bezig geweest met de cockpit, gewoon omdat het kan..

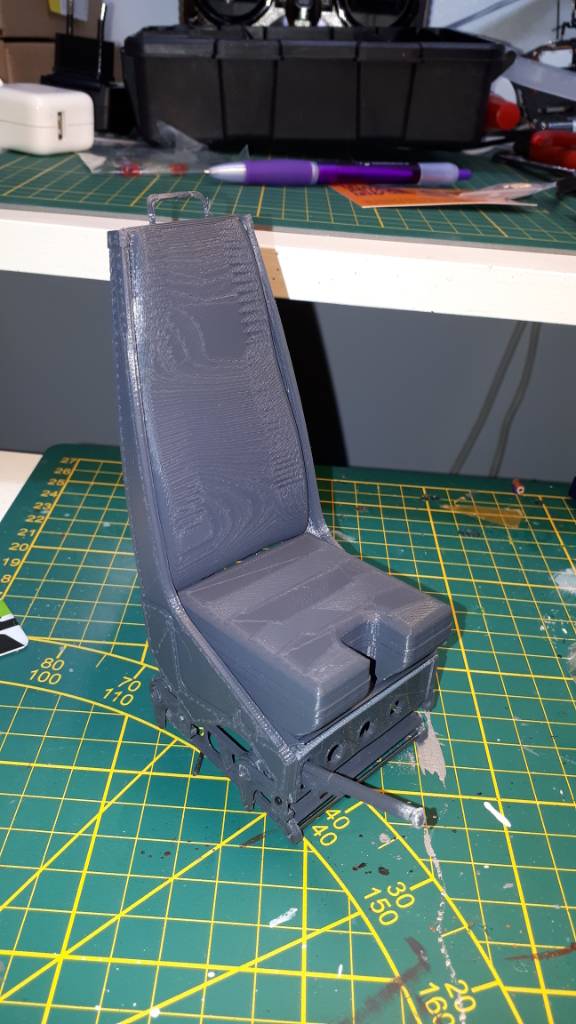

Heb een stoel geprint en gemonteerd, hier komen er 2 van. Ze moeten natuurlijk nog in kleur gespoten. Ook zal er een piloot op komen te zitten. Ook deze zal geprint worden.

De beide deuren zijn nmiddels geplaatst.
