X-Bow Walk to work Vessel de Kasteelborg

Discussie in 'Bouwverslagen - Schepen' gestart door arkonide, 7 apr 2019.

Tags:
  1. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov

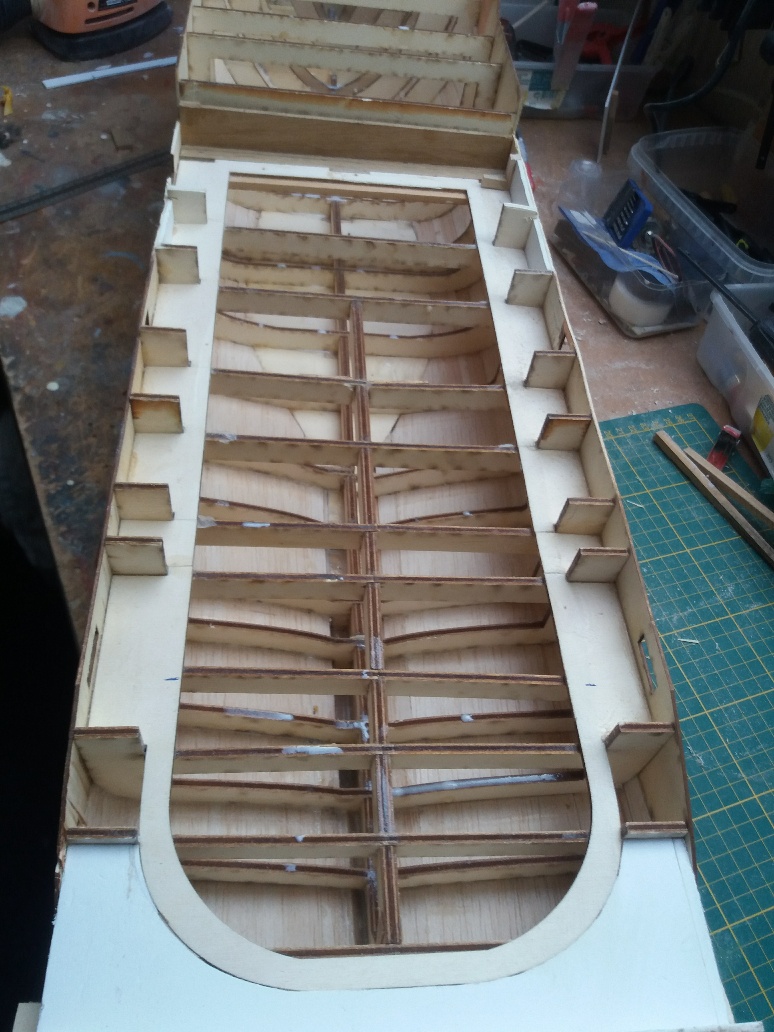

    Zo ziet het totale plaatje er dan uit. Aan de voorkant 6 cm verlengt en aan de achterkant 5 cm verlengt.
    Dek verlenging Achter en voor.jpg

    Jaap.B, Marc w en Roelof_l vinden dit leuk.
  2. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov
    Moet even een bouwpauze inlassen. Hebben een ander huis gekregen dus de eerste maand zal er niets van bouwen komen.

    Laatst bewerkt: 25 apr 2019
  3. Roelof_l

    Roelof_l

    Lid geworden:
    30 jun 2015
    Berichten:
    934
    Locatie:
    Hendrik-Ido-Ambacht
    Jammer dat je even moet stoppen Karel.
    Succes met de verhuizing.

  4. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov
    Verhuizing zit er op. Nog een weekje besteden aan de noodzakelijke aanpassingen in ons nieuwe huis en dan kan ik gaan denken aan verder bouwen.
    Moet echter eerst een vistrawler (Nordkap 476) vaarklaar maken voor dit seizoen. Ben dus met twee projecten bezig. De Nordkap 476 en de Kasteelborg.

    Roelof_l vindt dit leuk.
  5. Bert Kroes

    Bert Kroes

    Lid geworden:
    6 mrt 2005
    Berichten:
    104
    Locatie:
    Farmsum (Delfzijl)
    Hallo Arkonide
    welk schaal heb je van kruno uit Slovenie .
    Heb de kit ook ge had voor de ALP klopt niet hellemaal jij wilt nu de kasteelborg van maken komen de maten wel uit L84xB18

    mvgr Bert

  6. ArthurP

    ArthurP Vriend van modelbouwforum.nl The First Aviators

    Lid geworden:
    18 jul 2007
    Berichten:
    506
    Locatie:
    Rotterdam
    Misschien wel benaderen met een heli of quadcopter gyro?

  7. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov
    Of de schaal 100% ( 1:100) is weet ik niet zeker. Weet wel dat ik de voorkant, midden en achterkant behoorlijk moet aanpassen. Vooral dekhuis opbouw is wezenlijk anders dan bij de Alp. Maak me niet zo druk over of alles 100 % schaal is. Het was al moeilijk genoeg om
    een gelijkende romp van een Xbow te pakken kunnen krijgen. Bouw tekeningen zijn bijna helemaal niet te krijgen. Als de hoofdlijnen kloppen ben ik al tevreden. Modelbouw is toch geven en nemen. Er zijn wel meer dingen die niet op schaal zijn.
    Zoals bv. het weer en het water. Vind een Xbow gewoon een super mooi model. Haar zusterschip de Kroonborg vind ik als model mooier. Maar die heeft weer een andere voorkant dan de Kasteelborg.
    Ben razend benieuwd naar het vaargedrag van een Xbow. Maar daar ben ik nog een jaartje vanaf. Heb de motoren (outrunners), accu's. en de assen al wel klaarliggen. Moeten nog twee vaartregelaars uit China komen.
    Hoop de komende maanden tijd te vinden om verder te bouwen. Vermoed dat dit na de vakantie of in de herfst zal worden. Het verhuizen naar en aanpassen van ons nieuwe huis heeft toch meer tijd nodig dan ik had gedacht.
    Mijn hobbyruimte is al klaar, maar alles rond en in het huis nog niet. Tsja en dat moet toch eerst klaar om de lieve vrede thuis te bewaren.

  8. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov

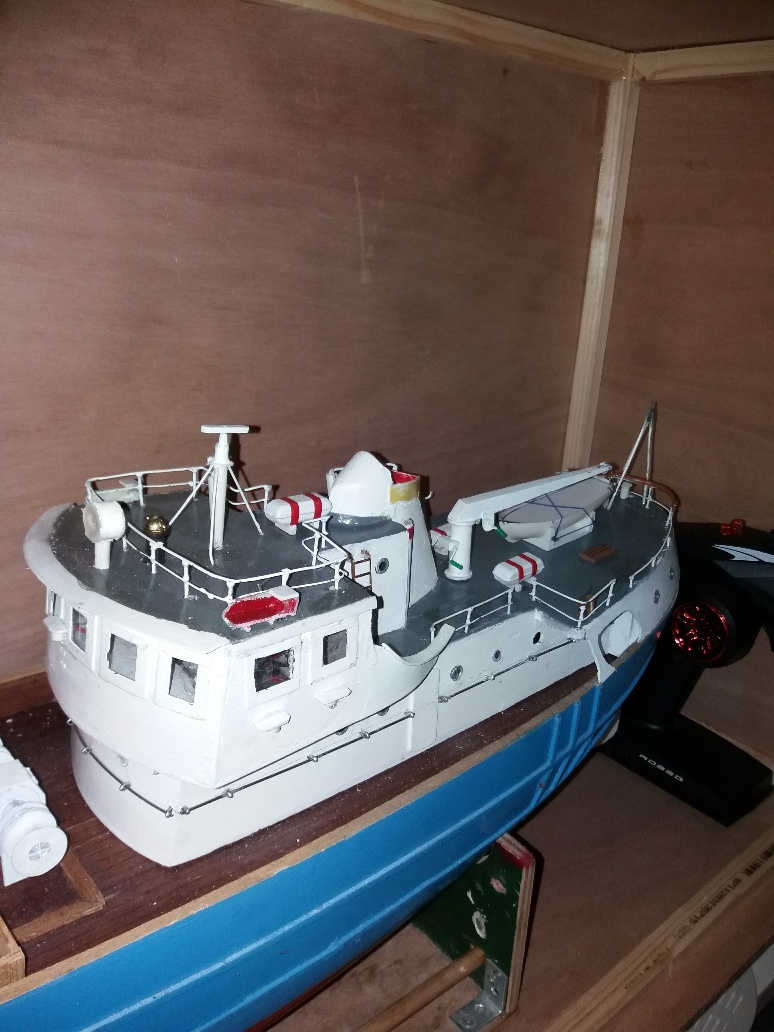

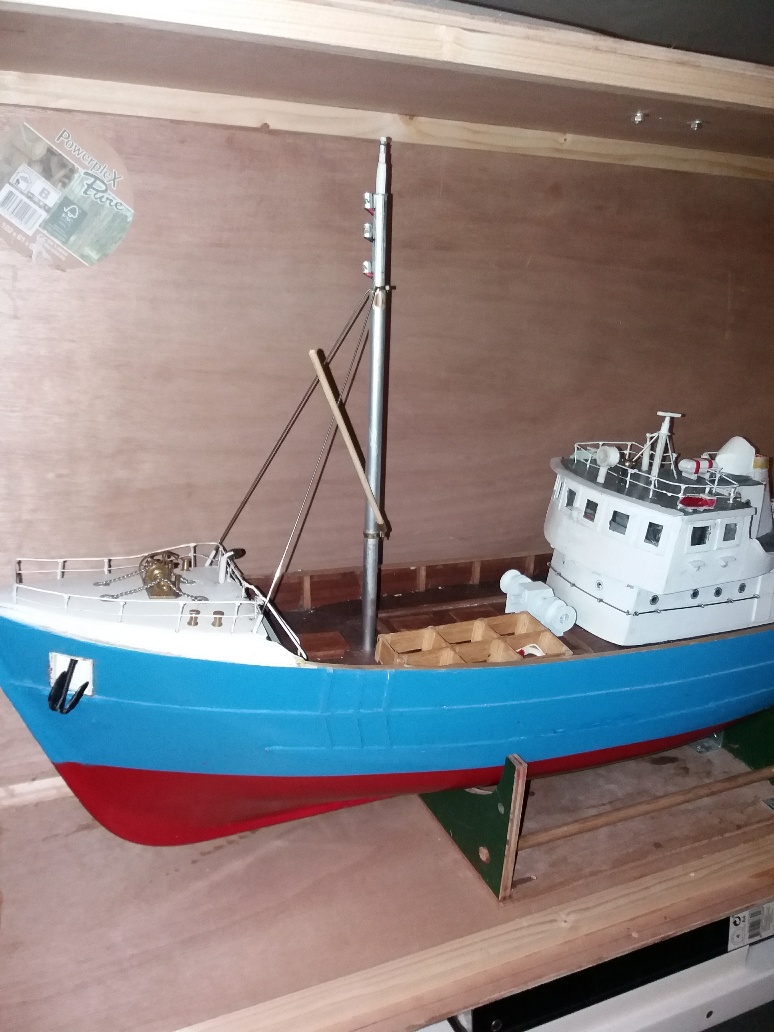

    Na bijna 1,5 jaar de bouw van de Kasteelborg weer opgepakt. Ik heb in tussentijd de Nordcap (vistrawler afgebouwd.) Deze is nu zo goed als klaar dus heb ik nu weer tijd voor de Xbow.

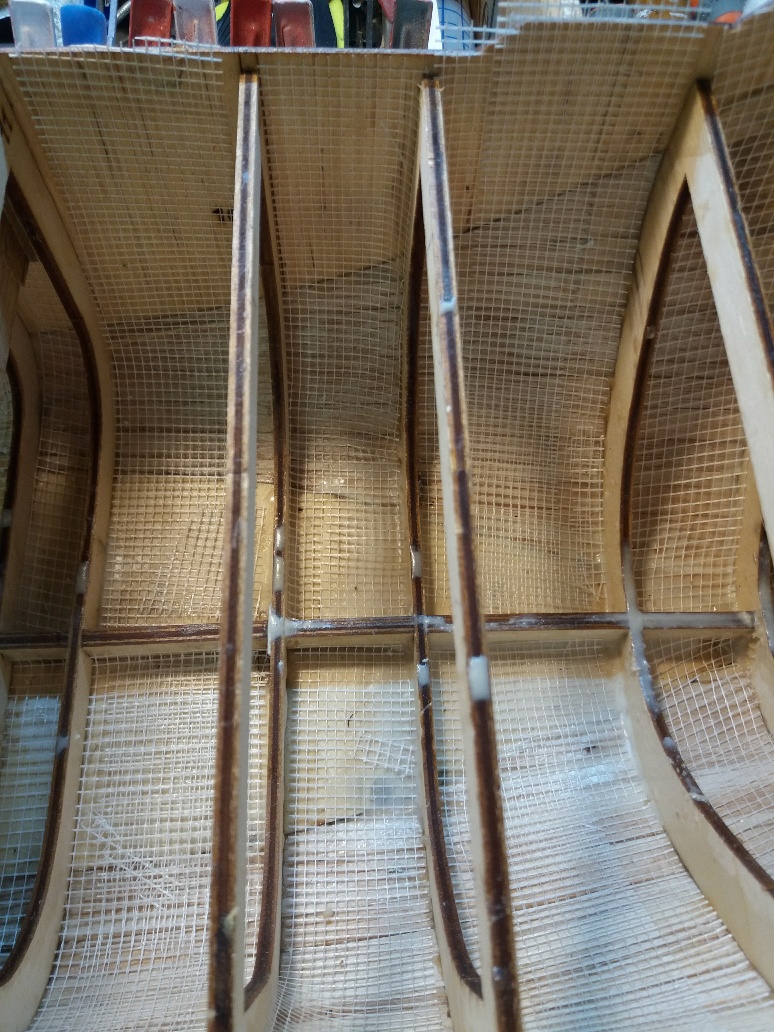

    Vanmiddag de romp aan de binnenkant voorzien van verstevigingsband
    Romp epoxi 1.jpg

  9. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov
    Romp epoxi 2.jpg


    Bijgevoegde bestanden:

  10. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov

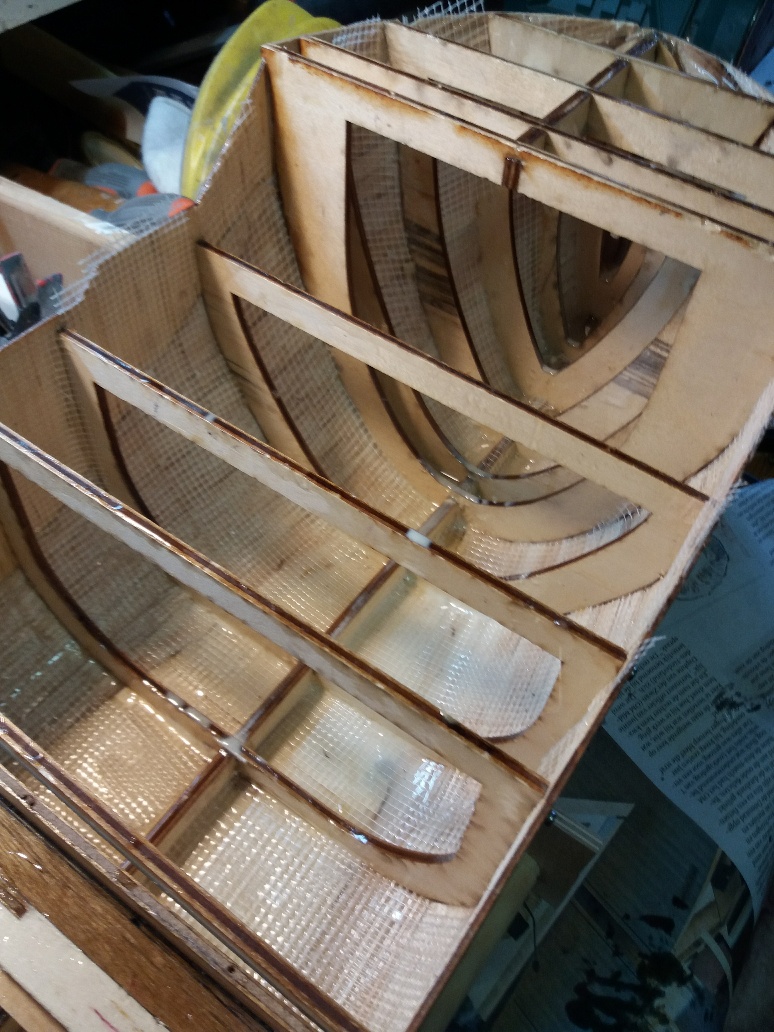

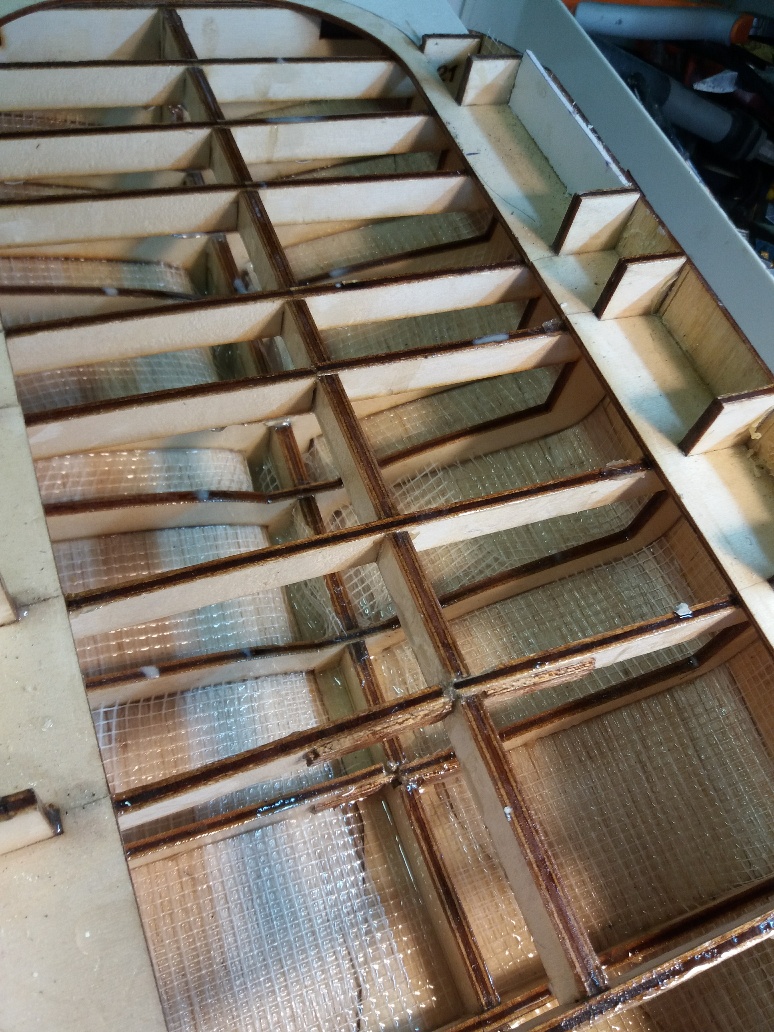

    En daarna afgewerkt met lamineer epoxihars.
    Romp epoxi 5.jpg Romp epoxi 4.jpg

  11. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov

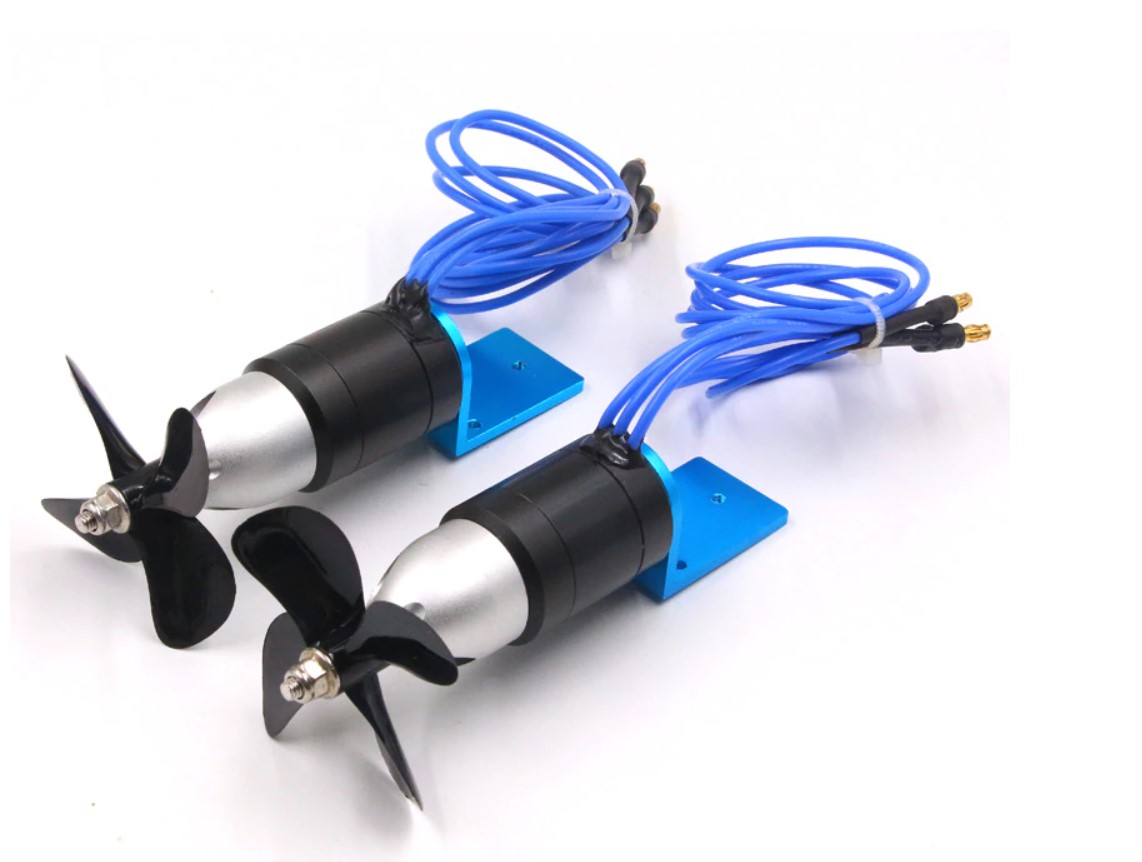

    Ben nu aan het nadenken of ik ga werken met underwater thrusters thruster extern.jpg

  12. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov
    Becker roer.jpg Of dat ik ga werken met een dubbelle schroefen schroeftunnel met een Becker (Flap)roer

    Laatst bewerkt: 28 sep 2020
  13. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov
    Vind beide opties wel interessant. temeer omdat er ook nog een boegschroef in komt.

  14. k-k

    k-k Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    7.181
    Locatie:
    Oostvoorne
    Misschien een optie om van die underwaterthrusters azipods te maken. Gr Klaas.

  15. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov
    ja Klaas dat was ook de bedoeling. Kon even niet op de naam komen. Geeft wel meer problemen om de doorvoer door de romp inclusief de bedrading waterdicht en slijtvast in orde te maken. Zoals je ziet zit de bedrading achter op de thrusters./ Is allemaal wel op te lossen. Maar weet nog niet wat ik de beste (mooiste)uitvoering zal vinden

    Laatst bewerkt: 28 sep 2020
  16. k-k

    k-k Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    7.181
    Locatie:
    Oostvoorne
    Zit te denken aan een vinvormig tussenstuk, met daarop een cilinder, die in een bus draait. De bus in de romp door laten lopen tot boven de waterlijn. Om wrijving te voorkomen boven en onder afsteunen met kunststof kogellagers. Stroomdraden door vin en cilinder naar boven. Cilinders en bussen misschien te maken van PVC buis. Ja, ik "roep" maar iets en breng je misschien op ee idee. De boegschroef zou ik beperken tot een dummy. Een dubbelschroever is zonder boegschroef te manoeuvreren. Succes ermee! Gr. Klaas.

  17. horsepower

    horsepower

    Lid geworden:
    29 mei 2008
    Berichten:
    280
  18. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov
    Ziet er heel goed uit deze aandrijving voor de Pacific. Maar daar heb ik de kennis en het gereedschap niet voor om dat te kunnen maken.
    Ik heb voor me zelf besloten toch maar met 2 schroefassen in een schroefkoker te gaan werken. Met misschien een Becker (Flap)roer voor de aansturing en een boegschroef.

  19. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov
    Foto 4 a Dekhuis Kunststof.jpg

    De epoxihars moest drogen en dat kon door het slechte weer niet buiten. Omdat bij het uitharden dampen vrij komen die niet zo gezond zijn ben ik even uit mijn werkplaatsje weg gebleven.
    Ben in de woonkamer aan de slag gegaan met de samenstelling van het de

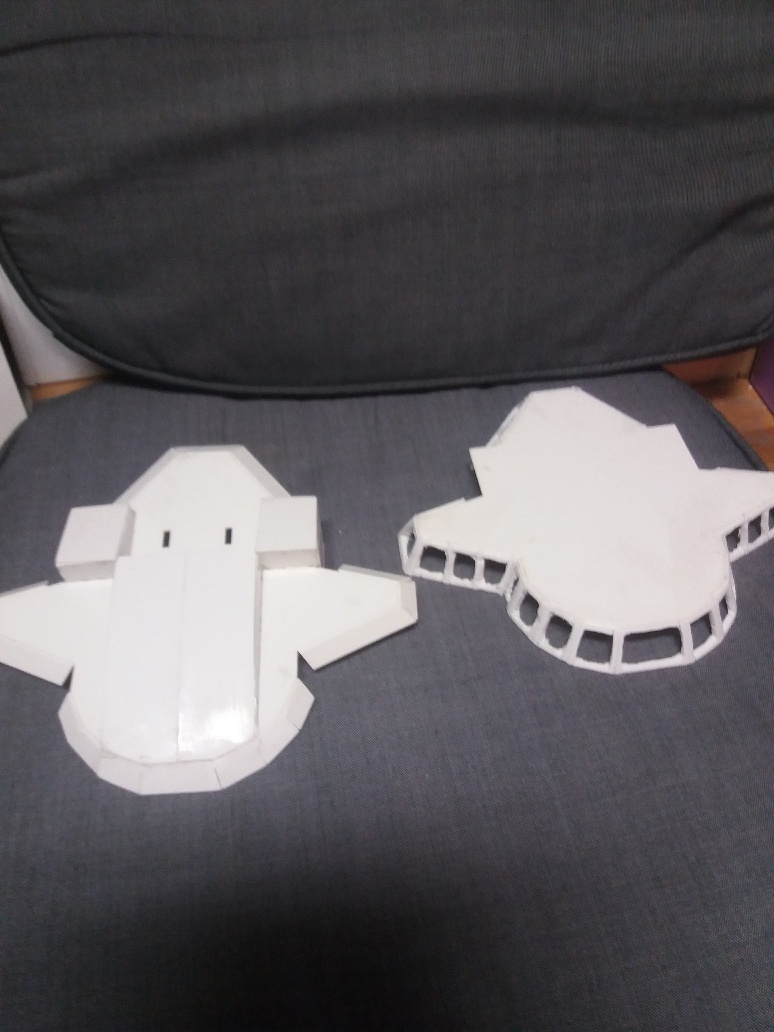

    Het dekhuis bestaat grofweg uit 2 delen. De boven en onderkant Helaas zijn de de ramen blind uitgevoerd en dat vind ik niet zo geslaagd. met een beetje fantasie kun je zien hoe de delen (gevouwen) moeten worden
    het eindresultaat is dan ongeveer zo

    Dekhuis 4.jpg

    Heb alle blinde ramen mm voor mm uitgeboord en toen met een scherp mesje open gesneden. Moet nu nog veel vijlwerk gebeuren om het mooi te maken. De meeste Dremelachtige hulpmiddelen zjin te groot of het ABS smelt bij het bewerken. Dus vijlen is de beste optie op dit moment. Heb al wel kleinere hulpmiddelen besteld maar die zijn nog onderweg

  20. arkonide

    arkonide

    Lid geworden:
    7 jan 2012
    Berichten:
    249
    Locatie:
    Hengelo Ov

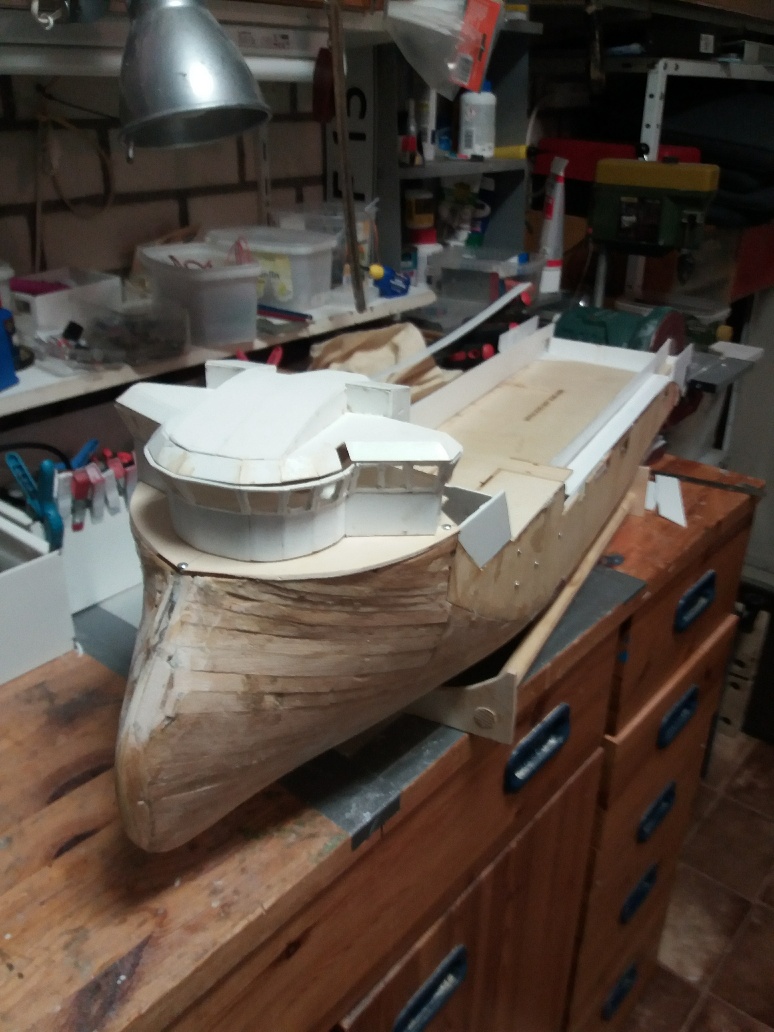

    Ik heb ondertussen veel meer detail foto's kunnen bemachtigen via Youtube en heb daar screenshots van kunnen maken. En dan blijkt dat er veel meer aangepast moet worden dan ik in eerste instantie dacht.
    De dekken moeten nog meer worden ingekort. En het dekhuis moest hoger gemaakt worden. Het valt toch tegen om alleen van foto's alles na te bouwen. Je mist geregeld de maatvoering en plaatsing van diverse details.
    25 Dekopbouw.jpg
