Bouw klassieke S-spant hulp gevraagd

Discussie in 'Zeilschepen' gestart door Roelvaneerd, 26 dec 2019.

  1. Roelvaneerd

    Roelvaneerd

    Lid geworden:
    26 dec 2019
    Berichten:
    56
    Locatie:
    Eindhoven

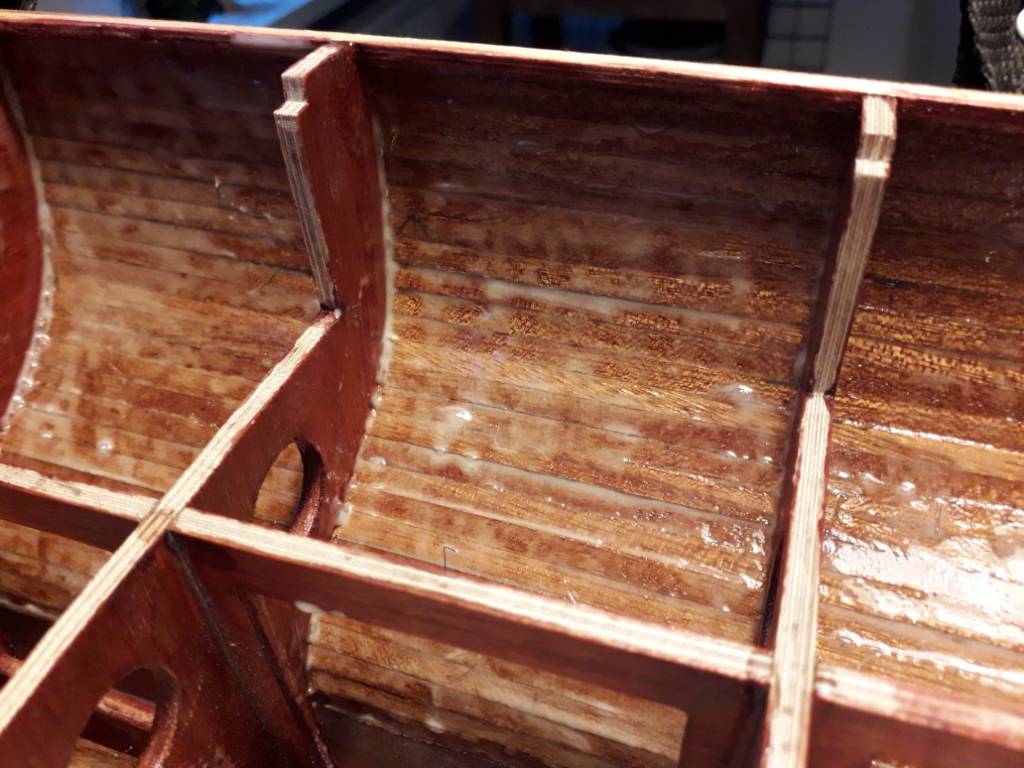

    De romp is inmiddels aan de binnenkant verstevigd met epoxy. Alle kleine kieren tussen de latjes zijn opgevuld en de romp is hiermee ook verder verstevigd. In totaal heb ik 70 gram epoxy aangemaakt, waarvan 55 gram in de romp gesmeerd is.
    Het gewicht van de romp is nu 560 gram.
    Volgens de berekeningen is het streefgewicht van de complete boot om en nabij de 2000 gram. De originele ballast weegt 900 gram, dus net zoals bij de BB Draak hier ook niet veel speelruimte qua gewicht. Zoals ik het nu kan inschatten zal het net lukken om op de waterlijn uit te komen. Mede omdat er met de kielverlenging nog wat extra drijfvermogen ontstaat.

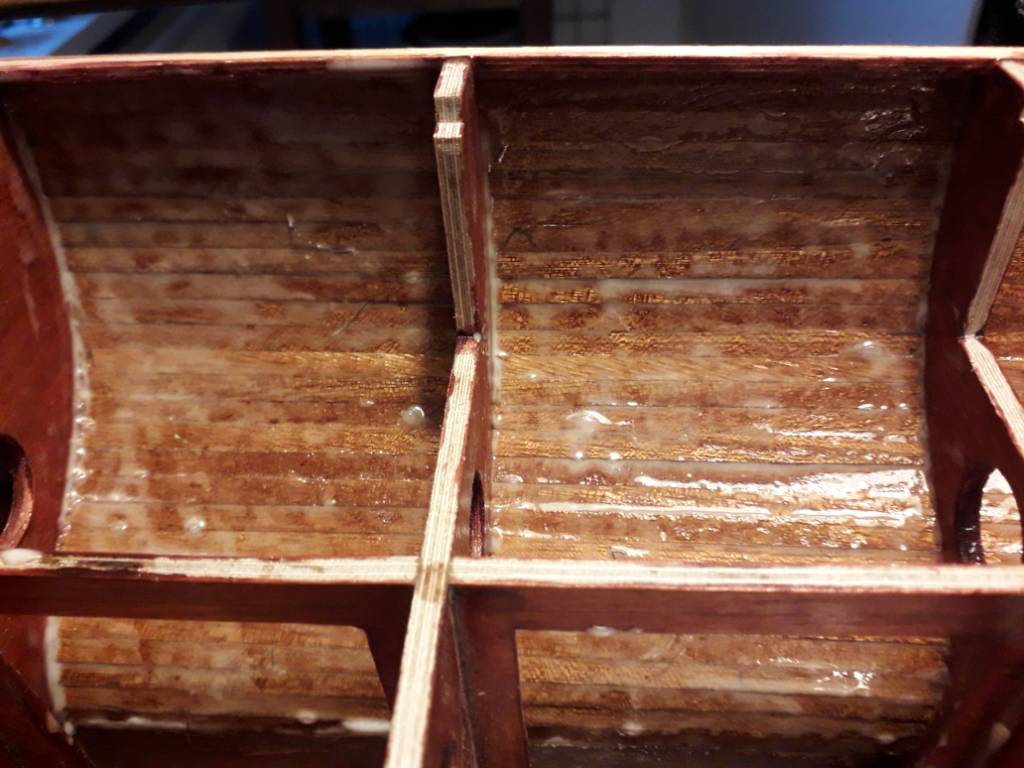

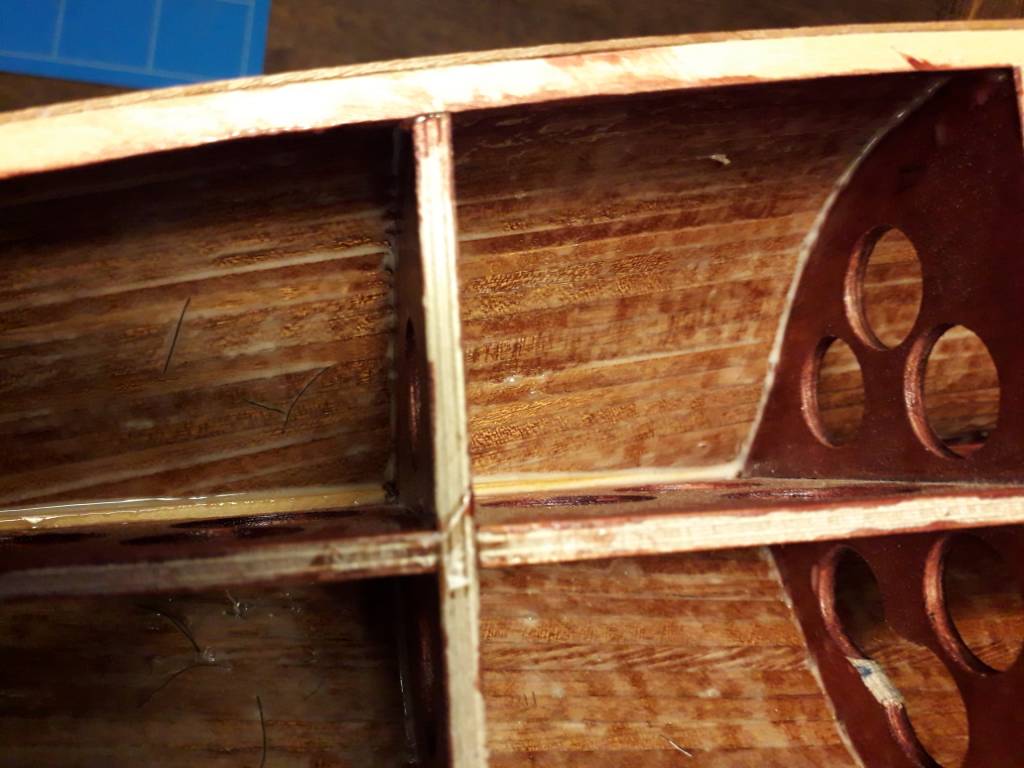

    Nu eerst het roer en de spiegel maken. 20200213_171348.jpeg 20200213_171448.jpeg 20200213_171459.jpeg

    Sent from my SM-J330F using Modelbouwforum.nl mobile app

    Ard, eric_laermans en Bert V vinden dit leuk.
  2. eric_laermans

    eric_laermans PH-SAM

    Lid geworden:
    19 aug 2005
    Berichten:
    3.984
    Locatie:
    Zwolle region
    Dit ziet er prima uit!

  3. Roelvaneerd

    Roelvaneerd

    Lid geworden:
    26 dec 2019
    Berichten:
    56
    Locatie:
    Eindhoven
    Even tijd gehad om weer wat te hobbyen.

    De originele "Cindy" loden ballast van 900 gram komt 45 mm lager aan de kiel met behulp van een eiken blokje. Door de verlengde romp komt de lengte van de ballast nu best goed uit met de vorm van de kiel.

    Het lood verlijm ik aan het eiken blok. Die combi word dan als een geheel aan de romp geschroefd. Het onderste scharnierpunt van het roer word aan het eiken blok geschroefd.

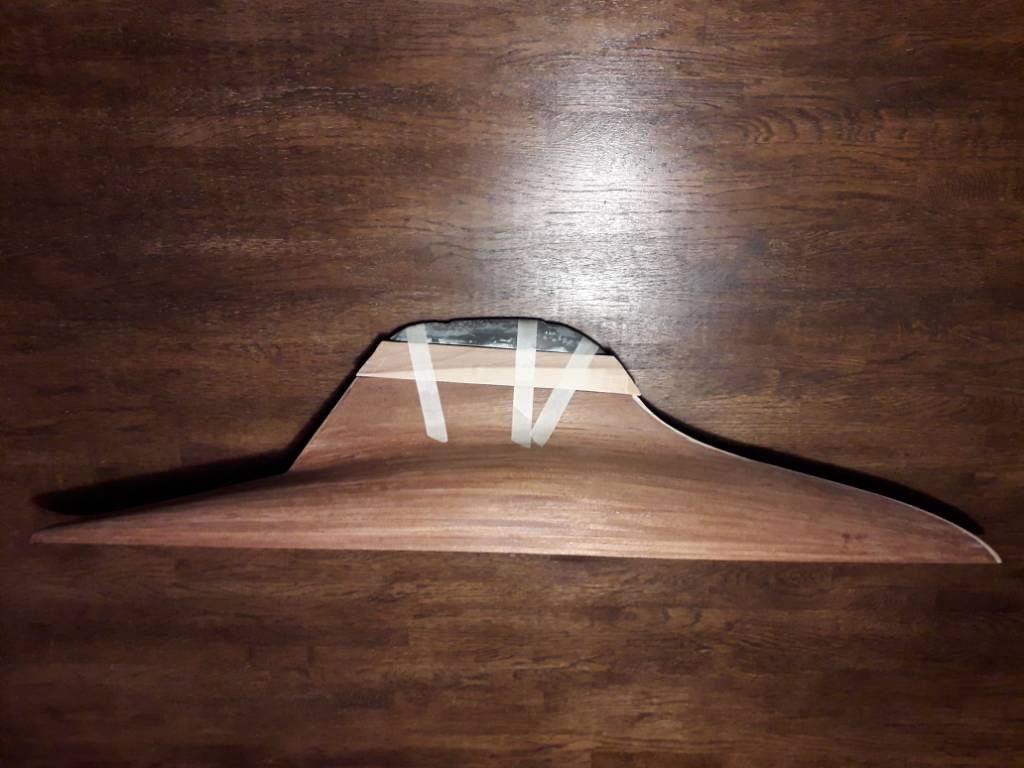

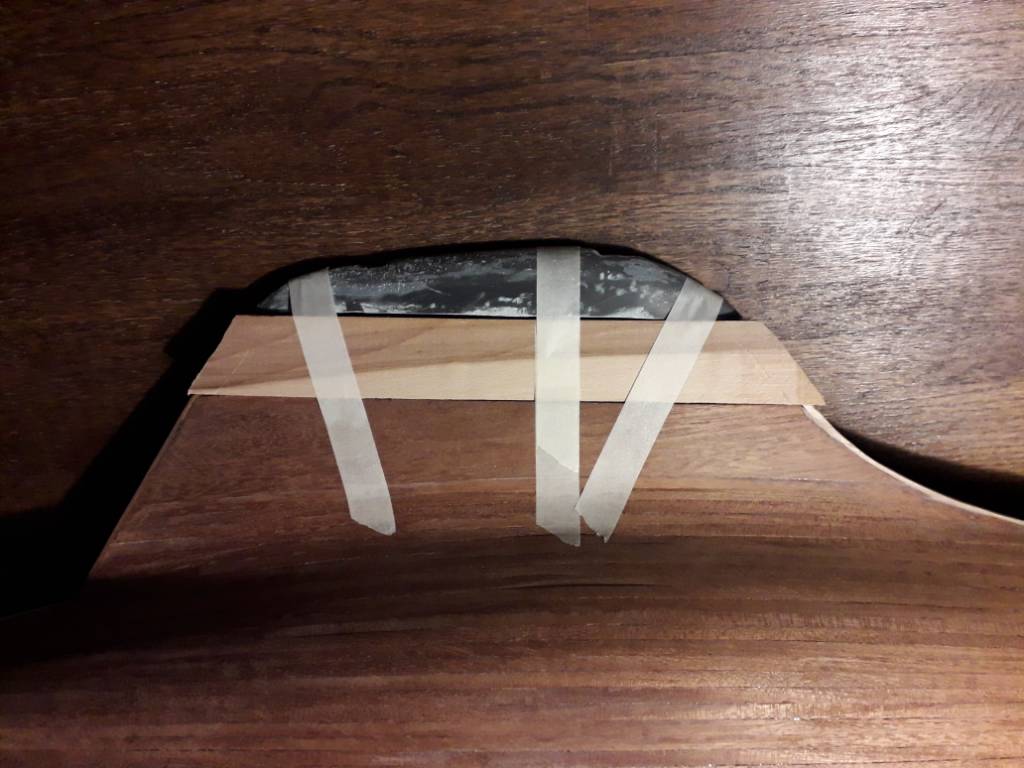

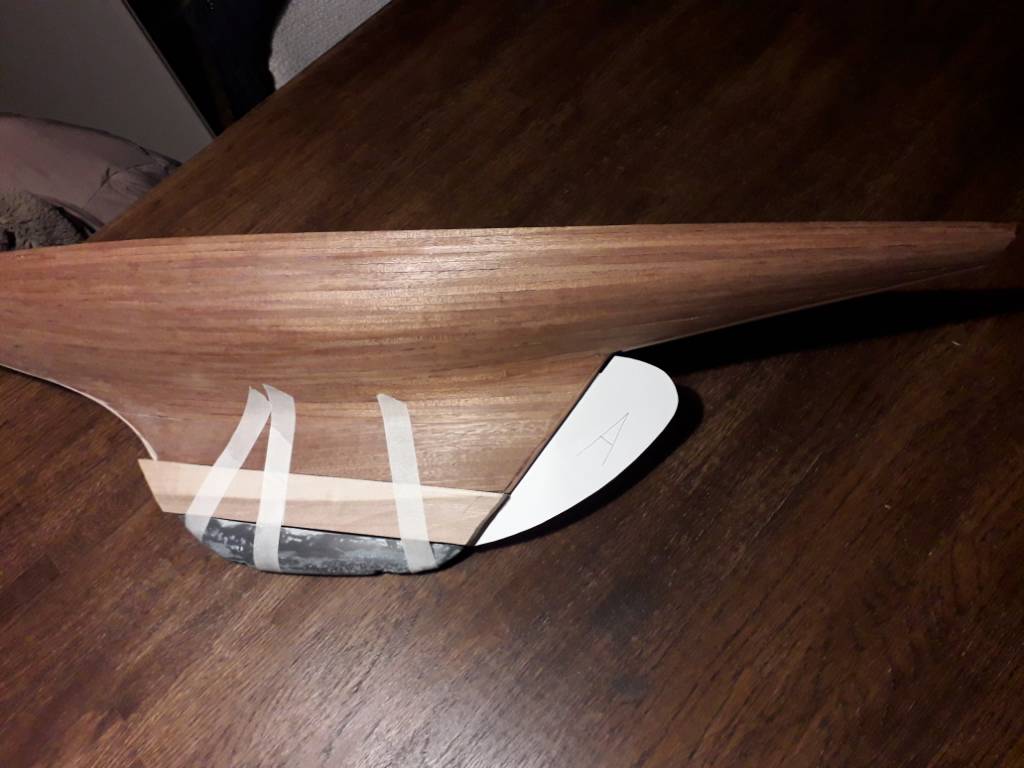

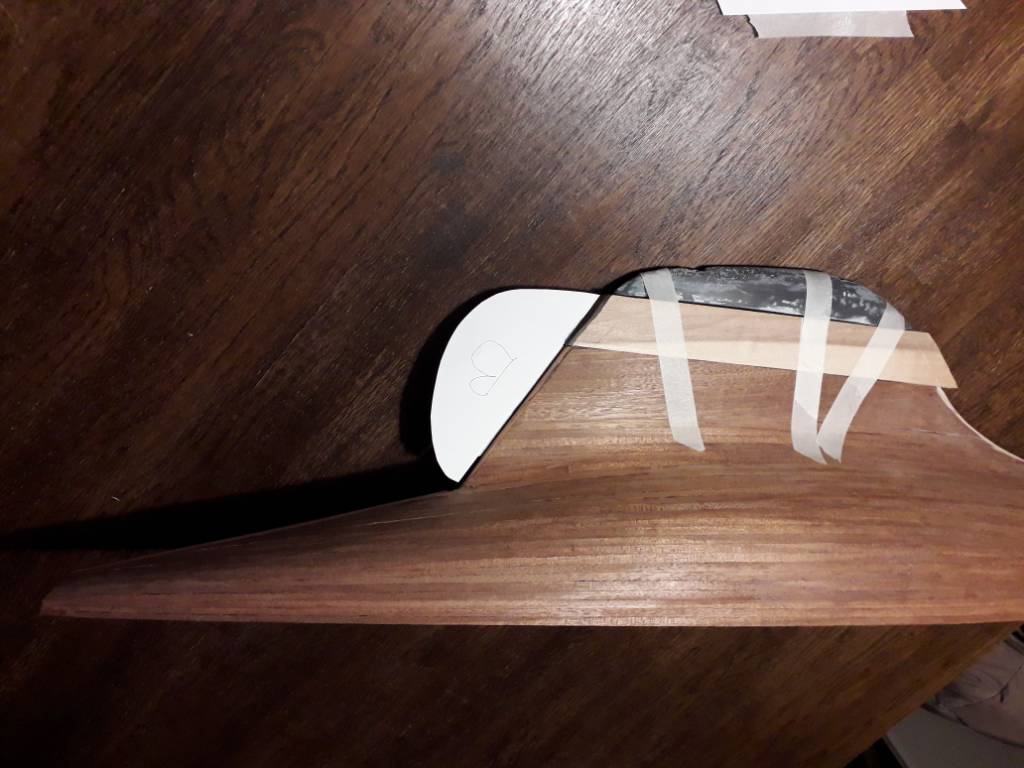

    Op de twee laatste foto's staan twee type roeren zoals die voorkomen in het echt. Ik weet nog niet wat het beste zou werken voor dit model. 20200217_221353.jpeg 20200217_221424.jpeg 20200217_223038.jpeg 20200217_222712.jpeg

    Sent from my SM-J330F using Modelbouwforum.nl mobile app

    Bert V vindt dit leuk.
  4. eric_laermans

    eric_laermans PH-SAM

    Lid geworden:
    19 aug 2005
    Berichten:
    3.984
    Locatie:
    Zwolle region
    Pfoe... als het ècht niet anders kan... :). Dan moet je er toch wel flinke zeilen erop knallen, wil je die ballast op die plek ècht nodig zijn. De keuze is dus... zeilen niet al te groot òf een 3cm stuk eik extra onder de kiel.

    Laatst bewerkt: 18 feb 2020
  5. Roelvaneerd

    Roelvaneerd

    Lid geworden:
    26 dec 2019
    Berichten:
    56
    Locatie:
    Eindhoven
    Dat klopt Eric,
    Ik gok er op dat het bootje met wat groter zeil best een goede snelheid kan halen zonder al te veel te duiken of uit het roer te lopen. Dus de ballast moet, binnen redelijke schaalverhouding, zo laag mogelijk hangen.
    Op de foto is een echte S spant te zien met het soort kiel wat vergelijkbaar is met mijn idee. is-00007.jpeg

    Sent from my SM-J330F using Modelbouwforum.nl mobile app

  6. eric_laermans

    eric_laermans PH-SAM

    Lid geworden:
    19 aug 2005
    Berichten:
    3.984
    Locatie:
    Zwolle region
    De “wetted surface” wordt ook groter en voor snelheid zou ik de mooie originele lijnen niet opofferen. Ik ben wel redelijk zeker dat met de originele lijnen er een goed zeilend eind resultaat mogelijk is. Mss niet met enorme genua voorop maar dat is ook niet je ambitie.

  7. Hay

    Hay Vriend van modelbouwforum.nl

    Lid geworden:
    11 dec 2010
    Berichten:
    544
    Locatie:
    Muiden
    Ik vind optie A met afstand het mooiste. lijkt het meest op een draak, dus vanuit mijn perspectief wel verklaarbaar :thumbsup:

  8. Hay

    Hay Vriend van modelbouwforum.nl

    Lid geworden:
    11 dec 2010
    Berichten:
    544
    Locatie:
    Muiden
    Ik zou het roer zelfs door laten lopen tot tegen de romp. da tis effectiever en mooier.

  9. Roelvaneerd

    Roelvaneerd

    Lid geworden:
    26 dec 2019
    Berichten:
    56
    Locatie:
    Eindhoven

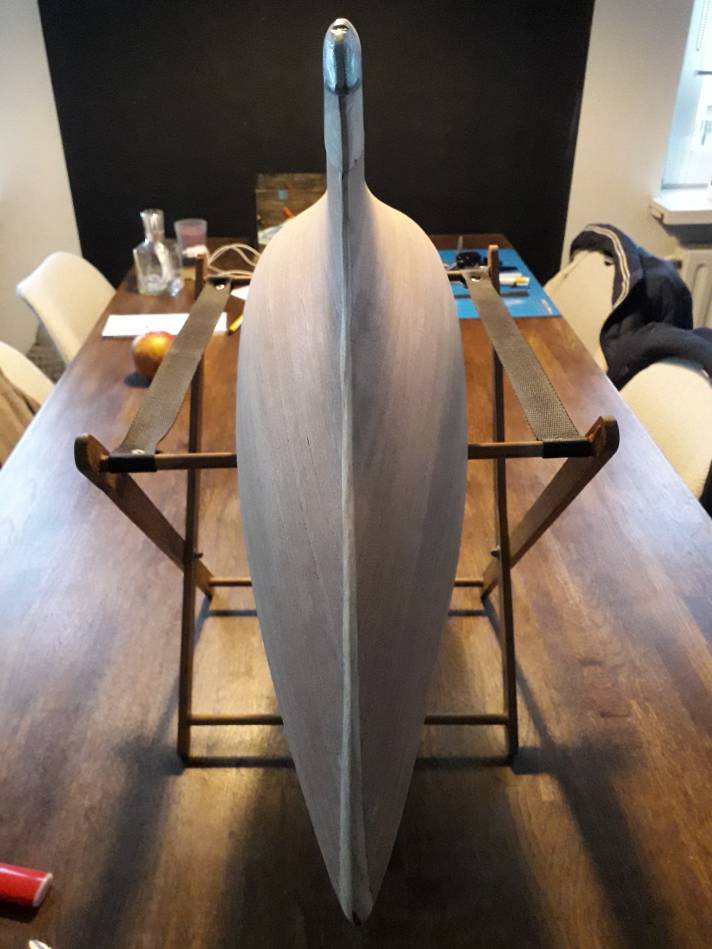

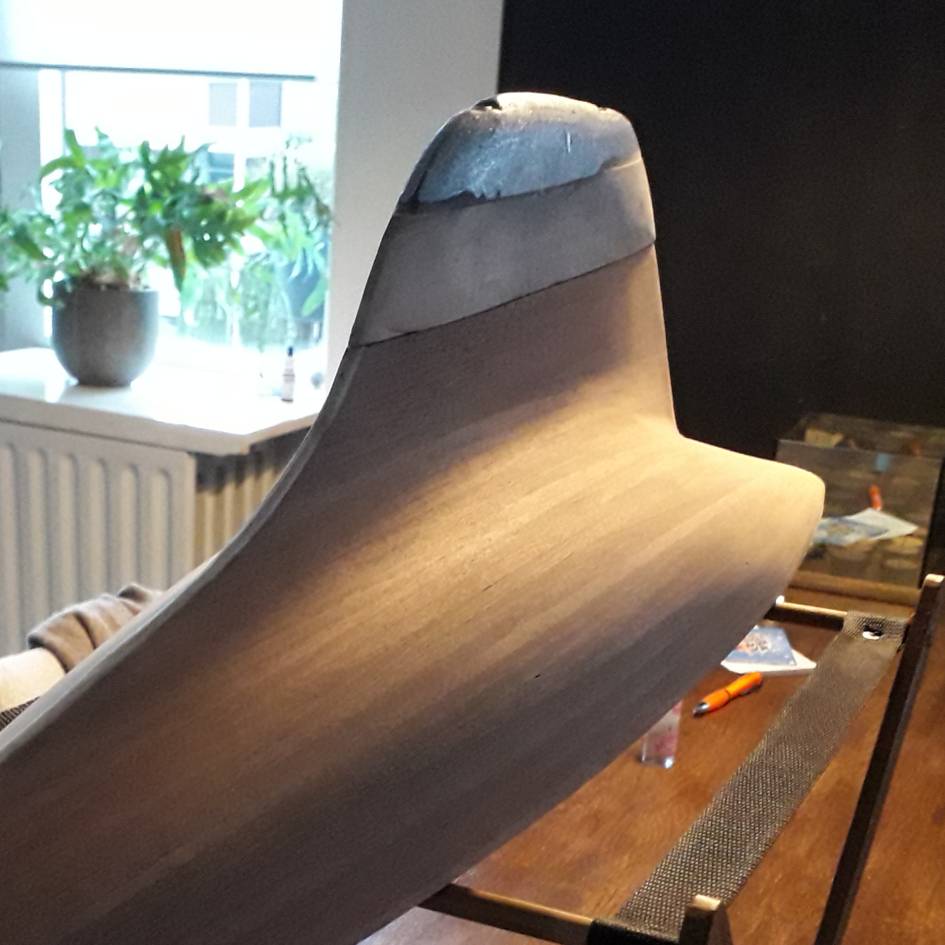

    wim bakker en Bert V vinden dit leuk.
  10. Ard

    Ard

    Lid geworden:
    9 apr 2014
    Berichten:
    426
    Locatie:
    nieuwerkerk aan den ijssel
    Wow, ga zo door Roel!

  11. Hay

    Hay Vriend van modelbouwforum.nl

    Lid geworden:
    11 dec 2010
    Berichten:
    544
    Locatie:
    Muiden
    Mooi hoor!!

  12. Roelvaneerd

    Roelvaneerd

    Lid geworden:
    26 dec 2019
    Berichten:
    56
    Locatie:
    Eindhoven
    Weer een paar stappen verder.

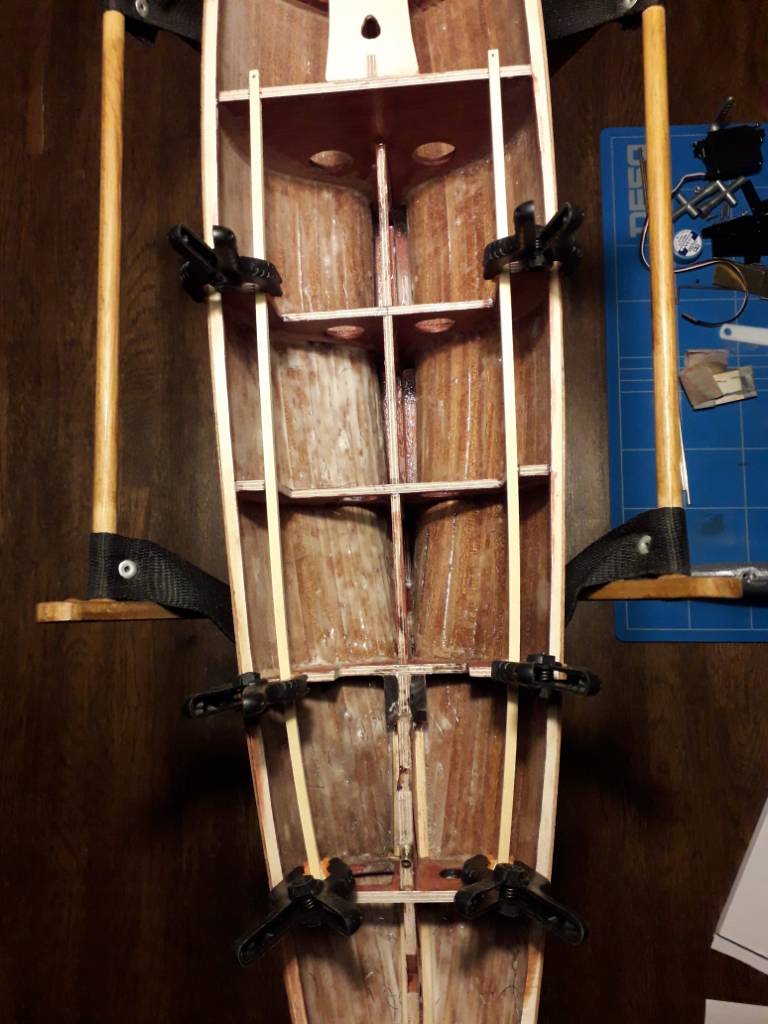

    De spiegel in een mooie ronding geschuurd en met mahonie latjes beplankt.

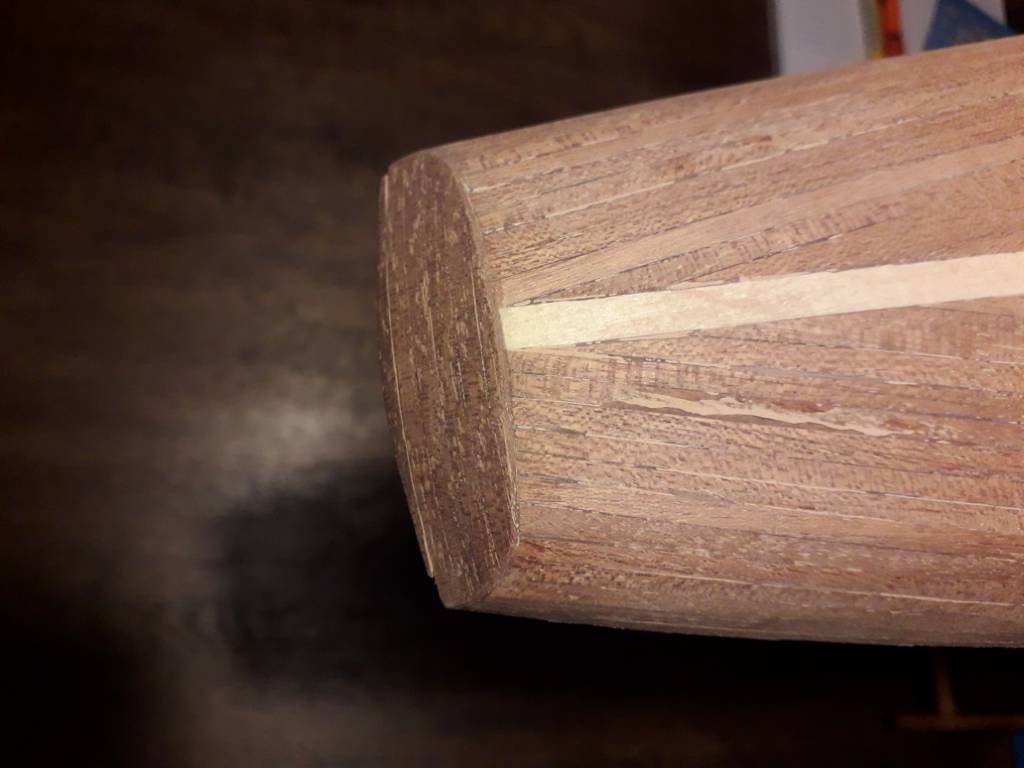

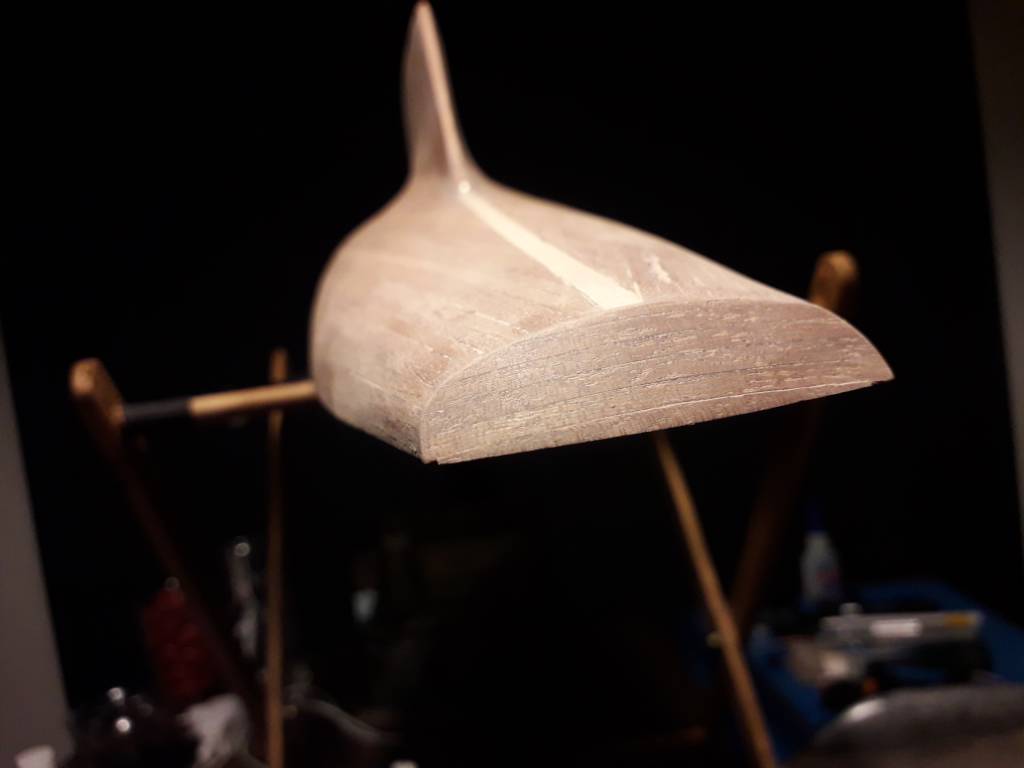

    En ook de randen van de kuip aangebracht. 20200224_205011.jpeg 20200224_220119.jpeg 20200224_205046.jpeg

    Sent from my SM-J330F using Modelbouwforum.nl mobile app

    smaragd, Hay, Ard en 1 andere persoon vinden dit leuk.
  13. Hay

    Hay Vriend van modelbouwforum.nl

    Lid geworden:
    11 dec 2010
    Berichten:
    544
    Locatie:
    Muiden

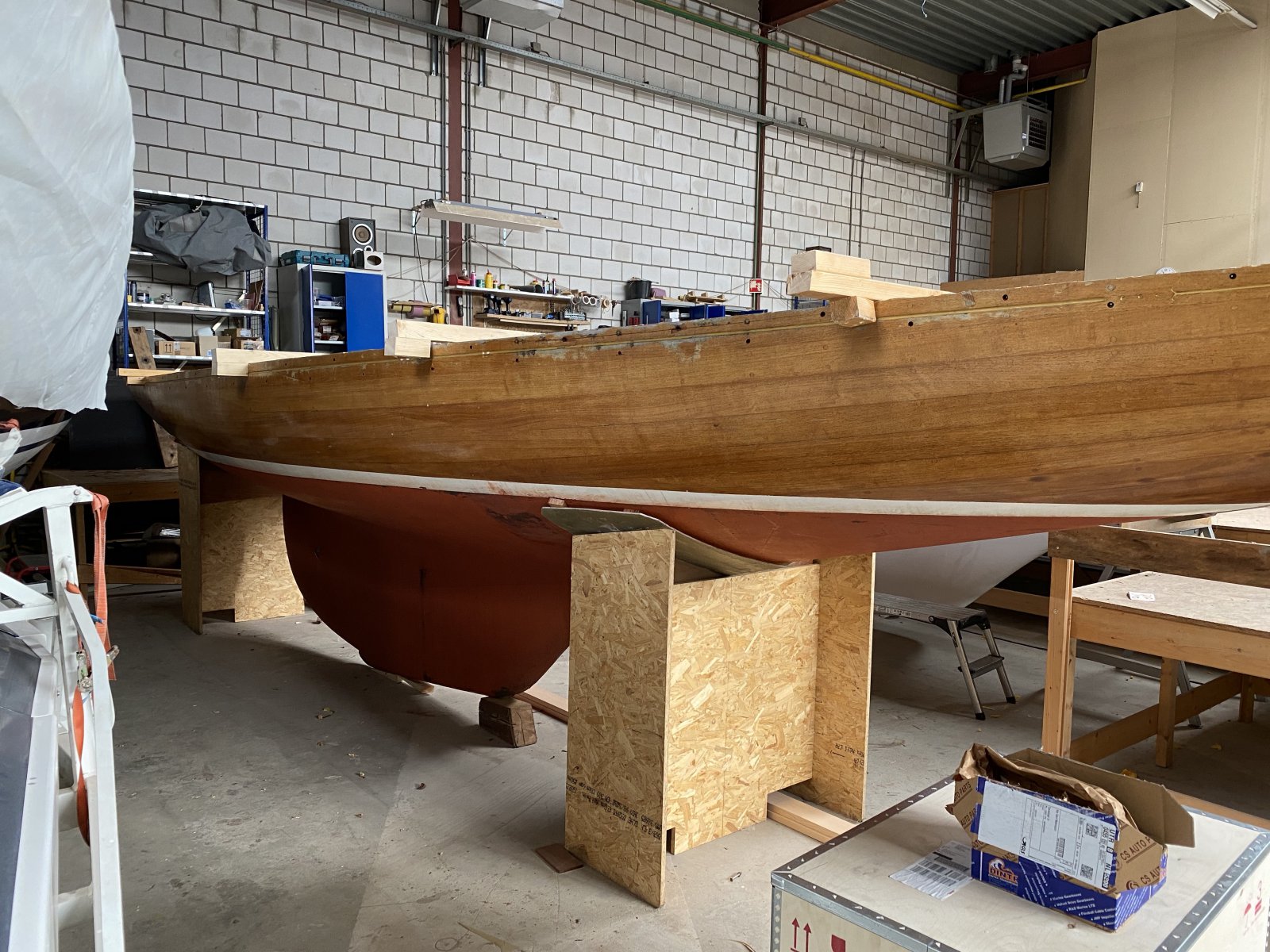

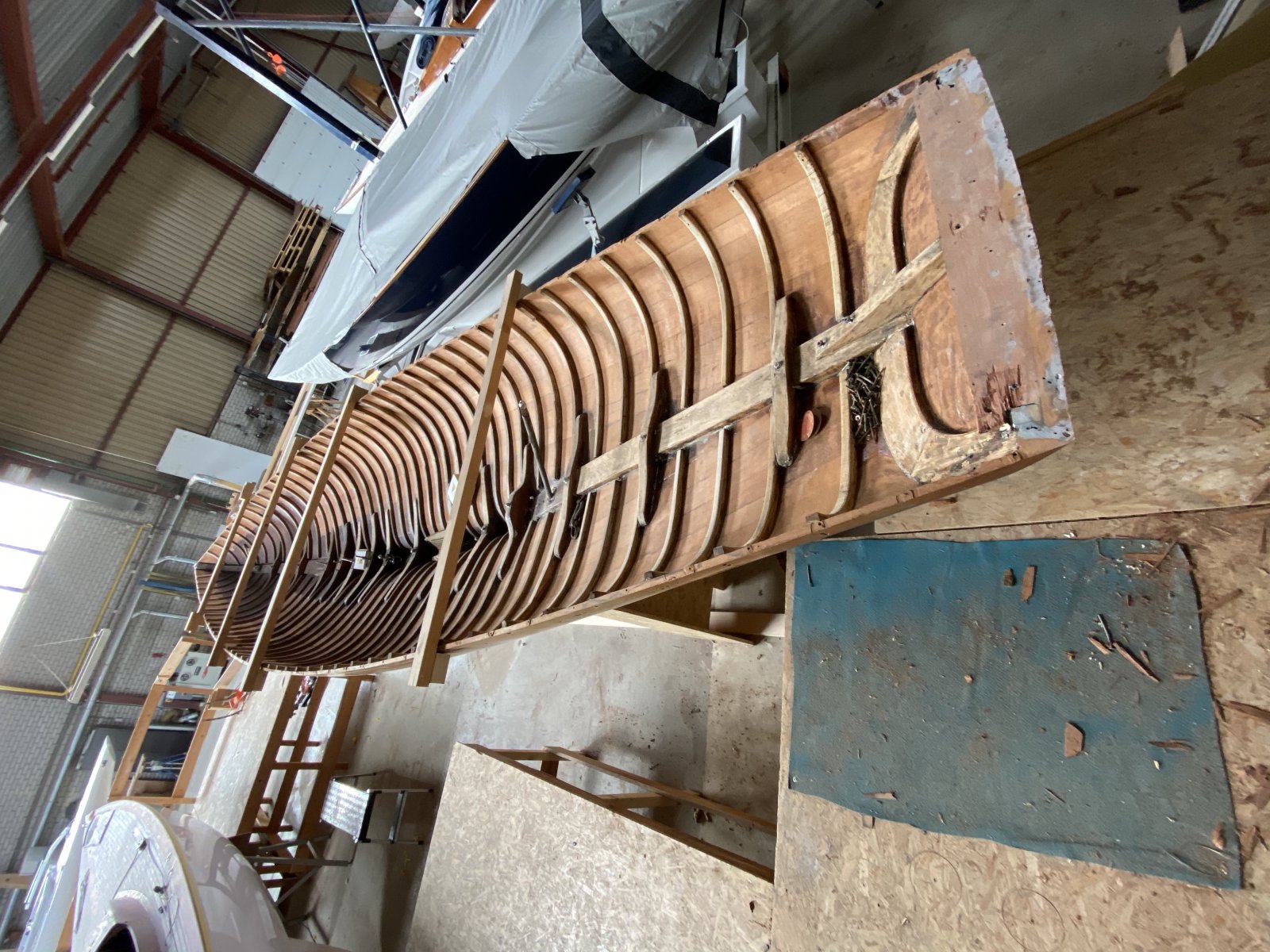

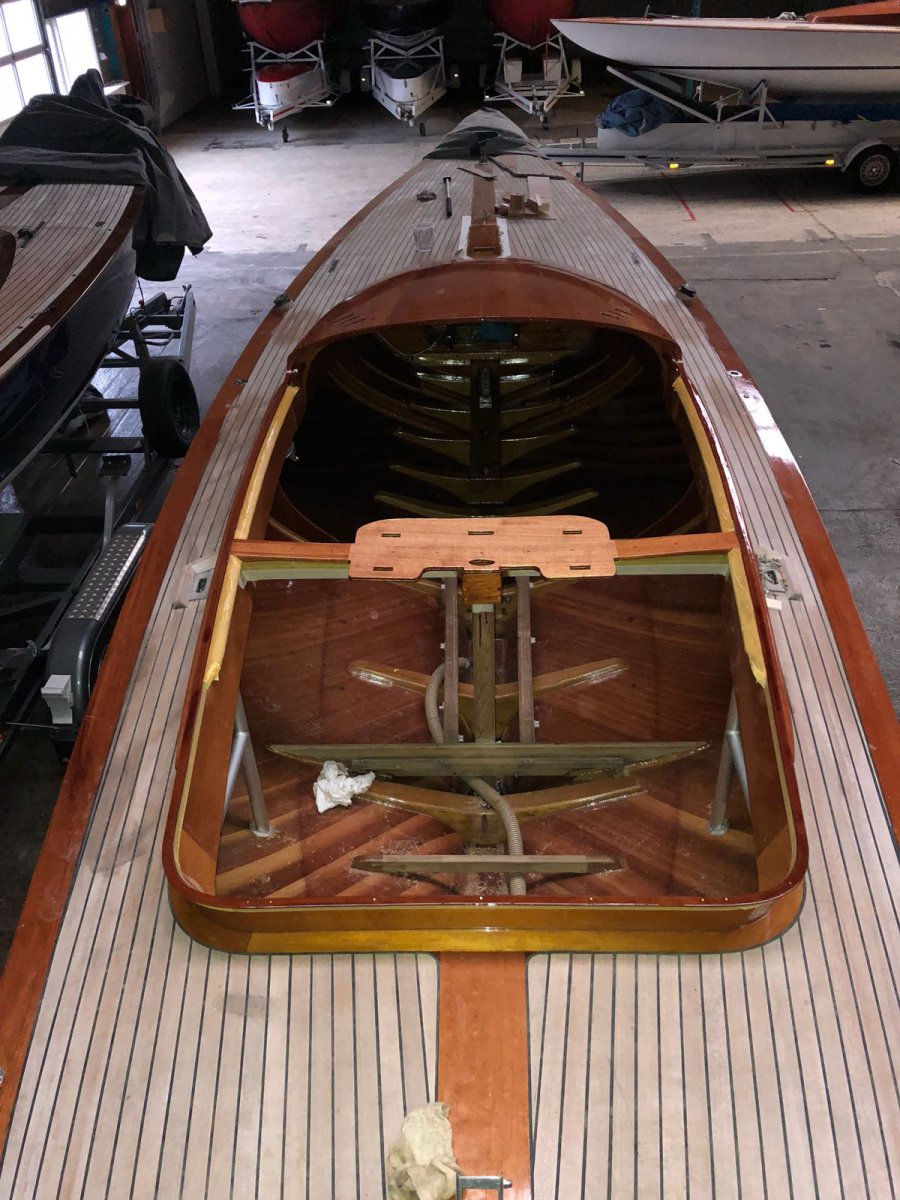

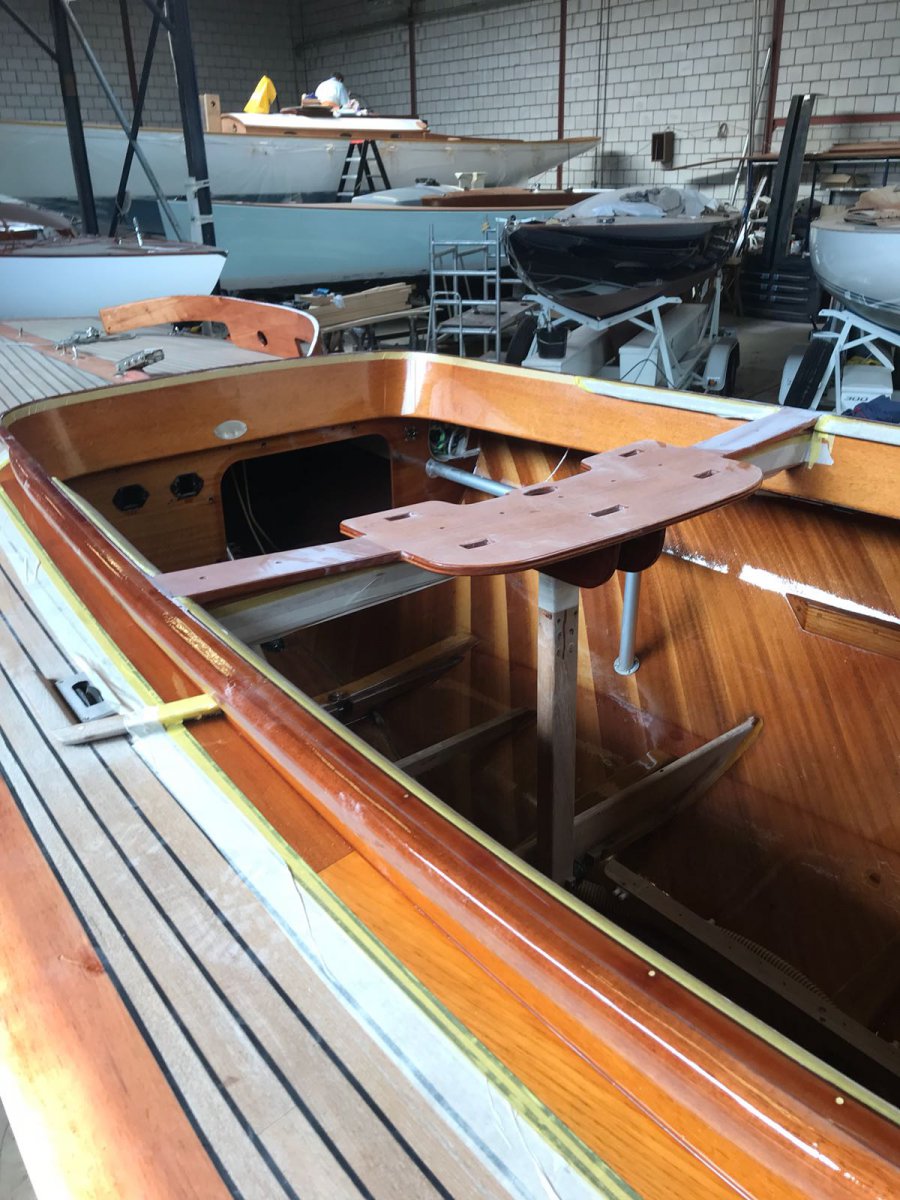

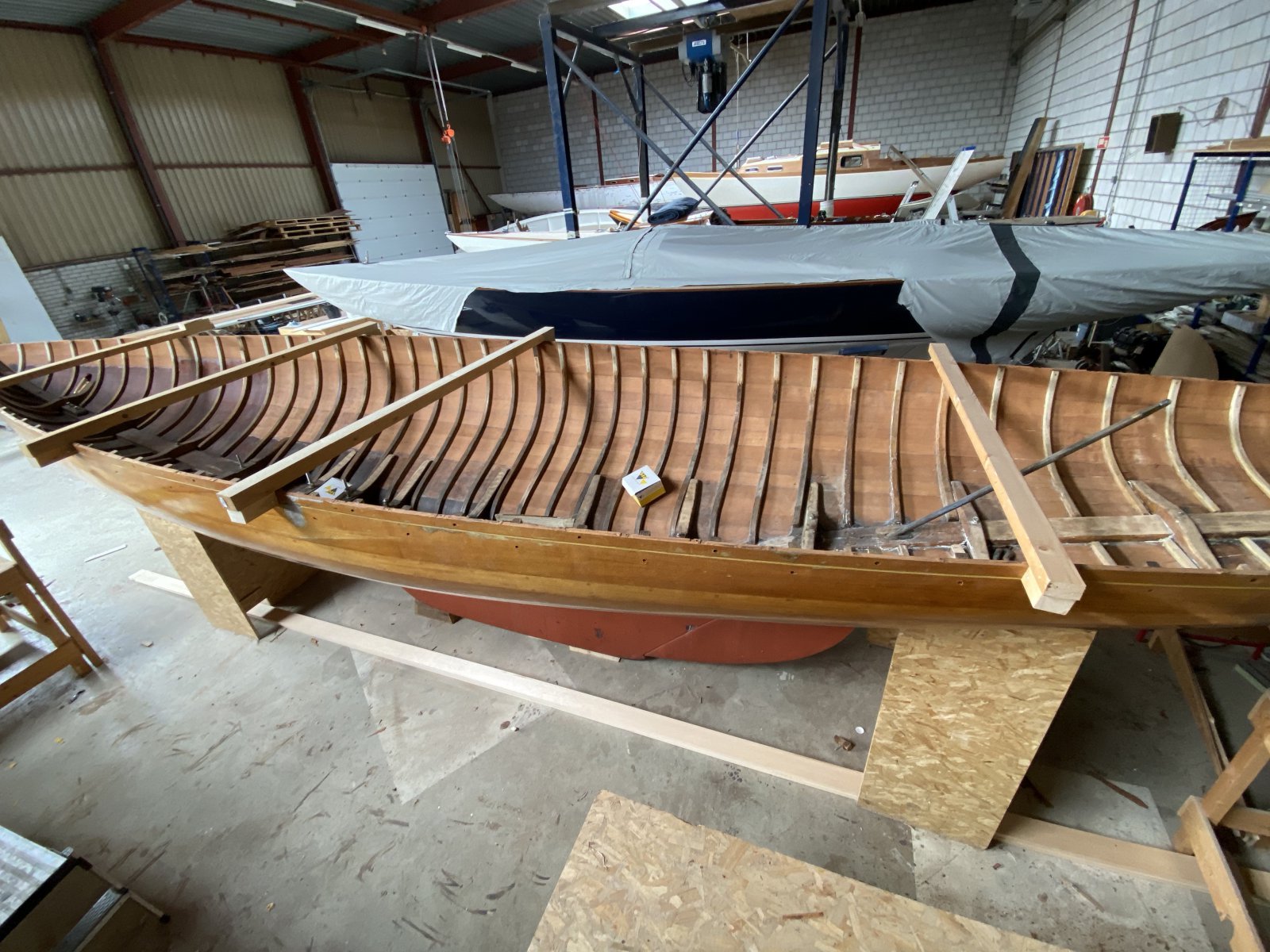

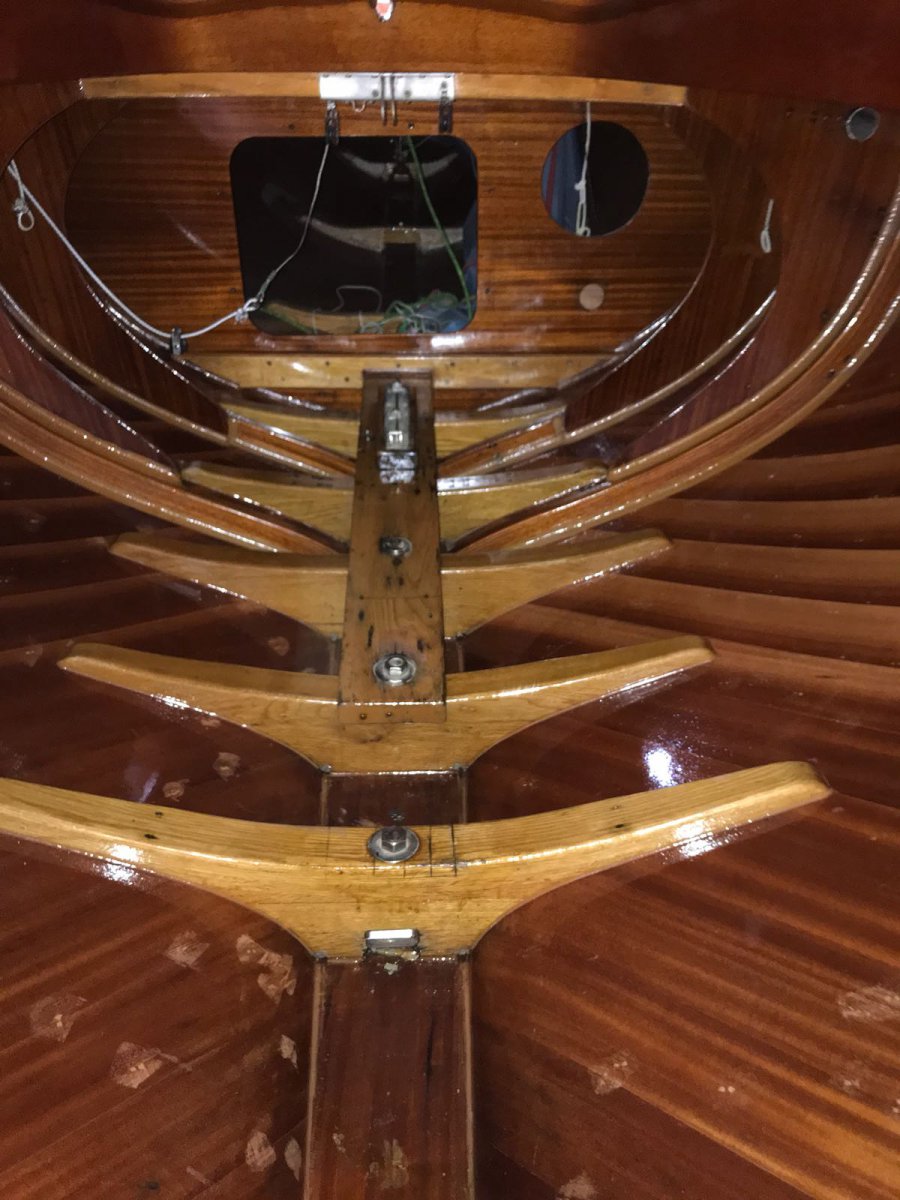

    was vandaag bij Doomernik Dragons in Zaltbommel. daar staat een mooie Pedersen en Thüse draak in restauratie


    Bijgevoegde bestanden:

  14. Ard

    Ard

    Lid geworden:
    9 apr 2014
    Berichten:
    426
    Locatie:
    nieuwerkerk aan den ijssel
    Poeh, wat een klus....:eek:

  15. Ard

    Ard

    Lid geworden:
    9 apr 2014
    Berichten:
    426
    Locatie:
    nieuwerkerk aan den ijssel
    Overigens goede foto's Hay om het breedteverloop van de gangen te zien...;)

  16. Roelvaneerd

    Roelvaneerd

    Lid geworden:
    26 dec 2019
    Berichten:
    56
    Locatie:
    Eindhoven
    Die restauratie zal behoorlijk prijzig zijn denk ik. Gelukkig dat er mensen zijn die blijven investeren in het behoud van deze juweeltjes.

    Zijn die spantjes gemaakt uit gebogen en verlijmde latten? Of per spant uit een plaat gezaagd?

  17. Hay

    Hay Vriend van modelbouwforum.nl

    Lid geworden:
    11 dec 2010
    Berichten:
    544
    Locatie:
    Muiden
    dat zijn nog de originele gestoomde en gebogen eiken spanten

  18. Hay

    Hay Vriend van modelbouwforum.nl

    Lid geworden:
    11 dec 2010
    Berichten:
    544
    Locatie:
    Muiden
    Het mooie is, dat deze houten draken na een goede restauratie knetterhard gaan. Dat maakt dat serieuze wedstrijdzeilers er serieus geld voor over hebben om er een te restaureren. Er varen een behoorlijk aantal van deze juweeltjes (zoals je terecht zegt) rond. Over de prijs zullen we het maar niet hebben........

  19. Hay

    Hay Vriend van modelbouwforum.nl

    Lid geworden:
    11 dec 2010
    Berichten:
    544
    Locatie:
    Muiden

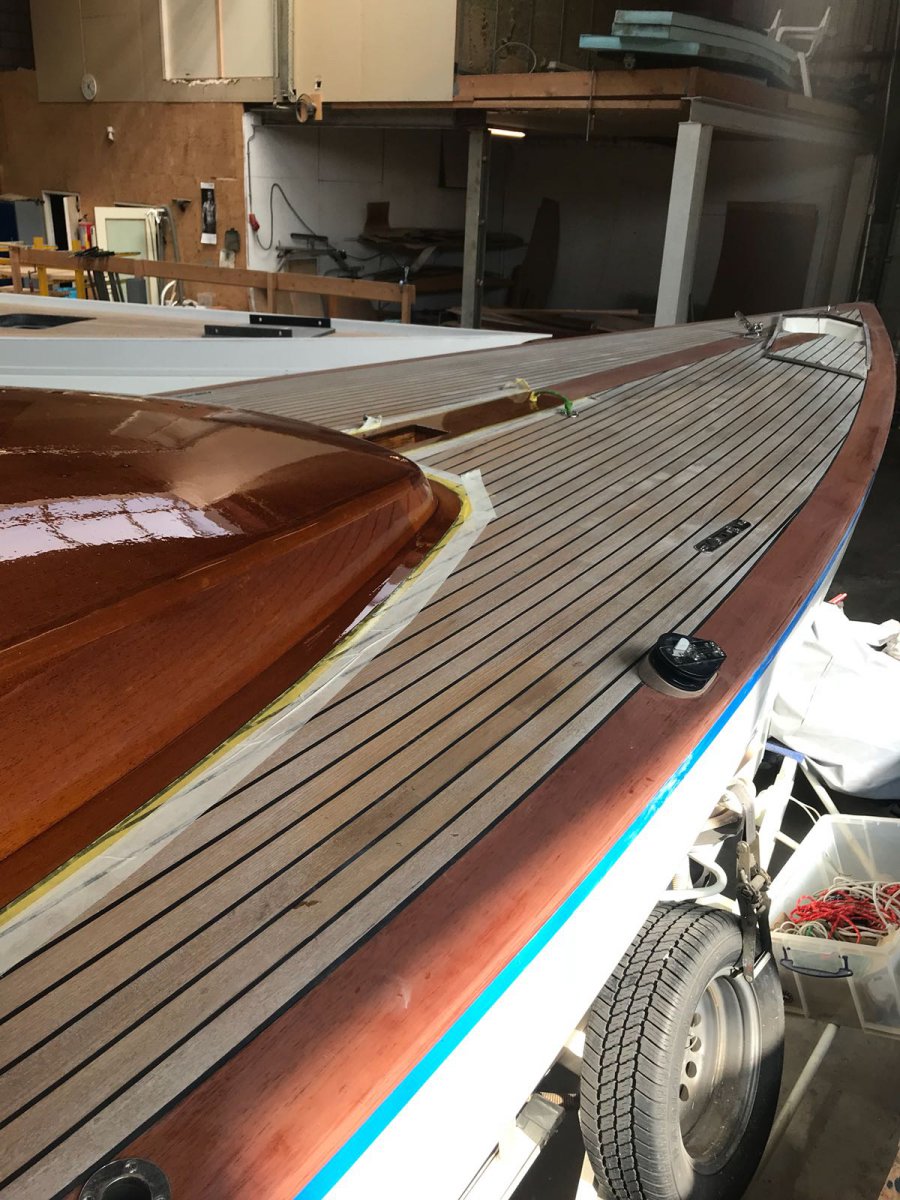

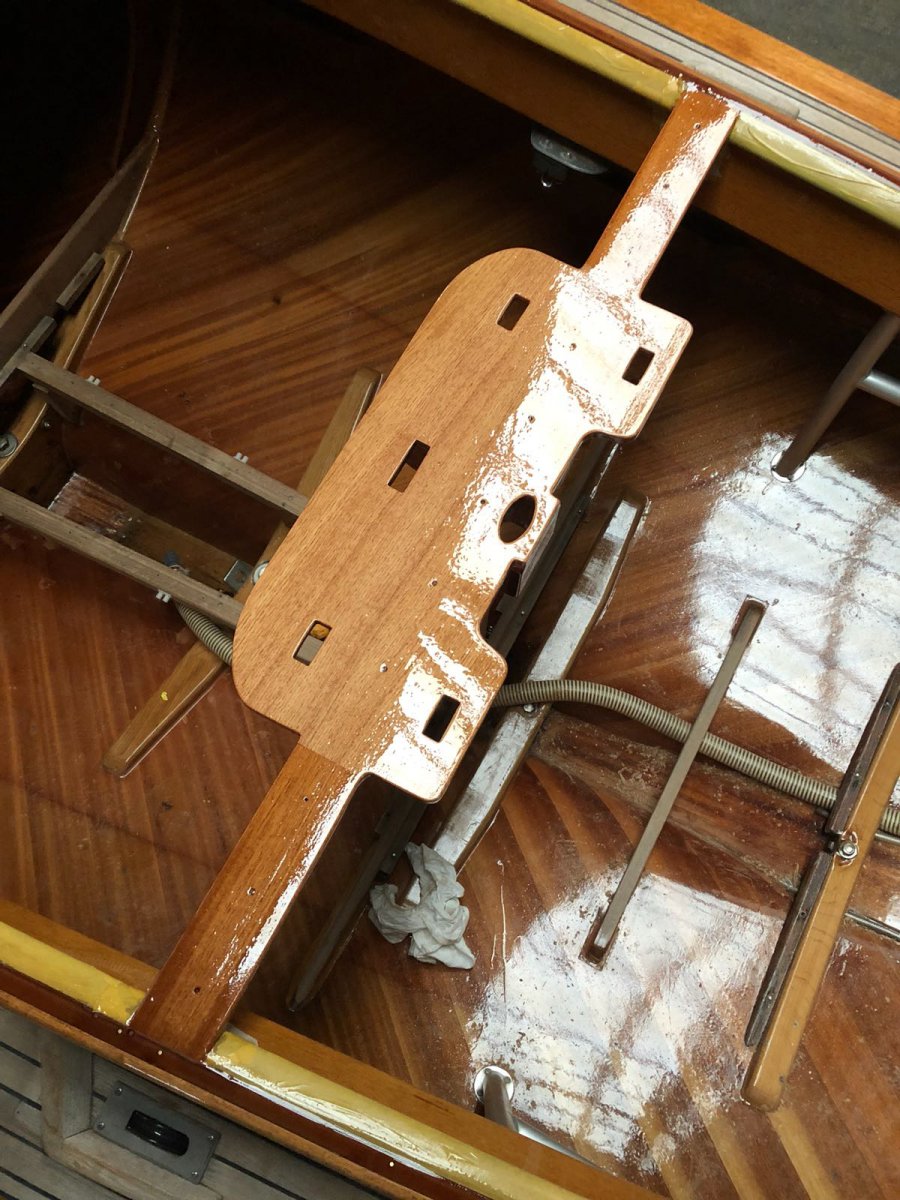

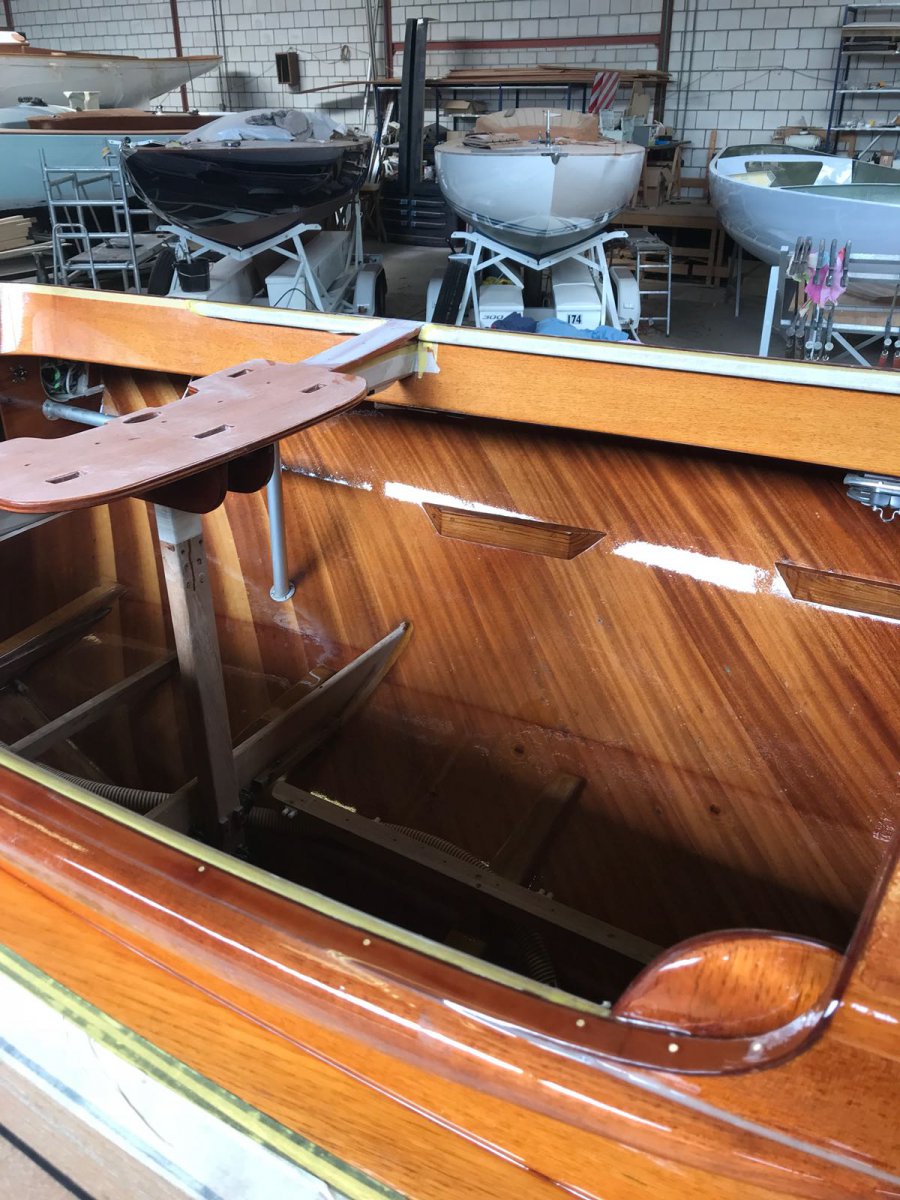

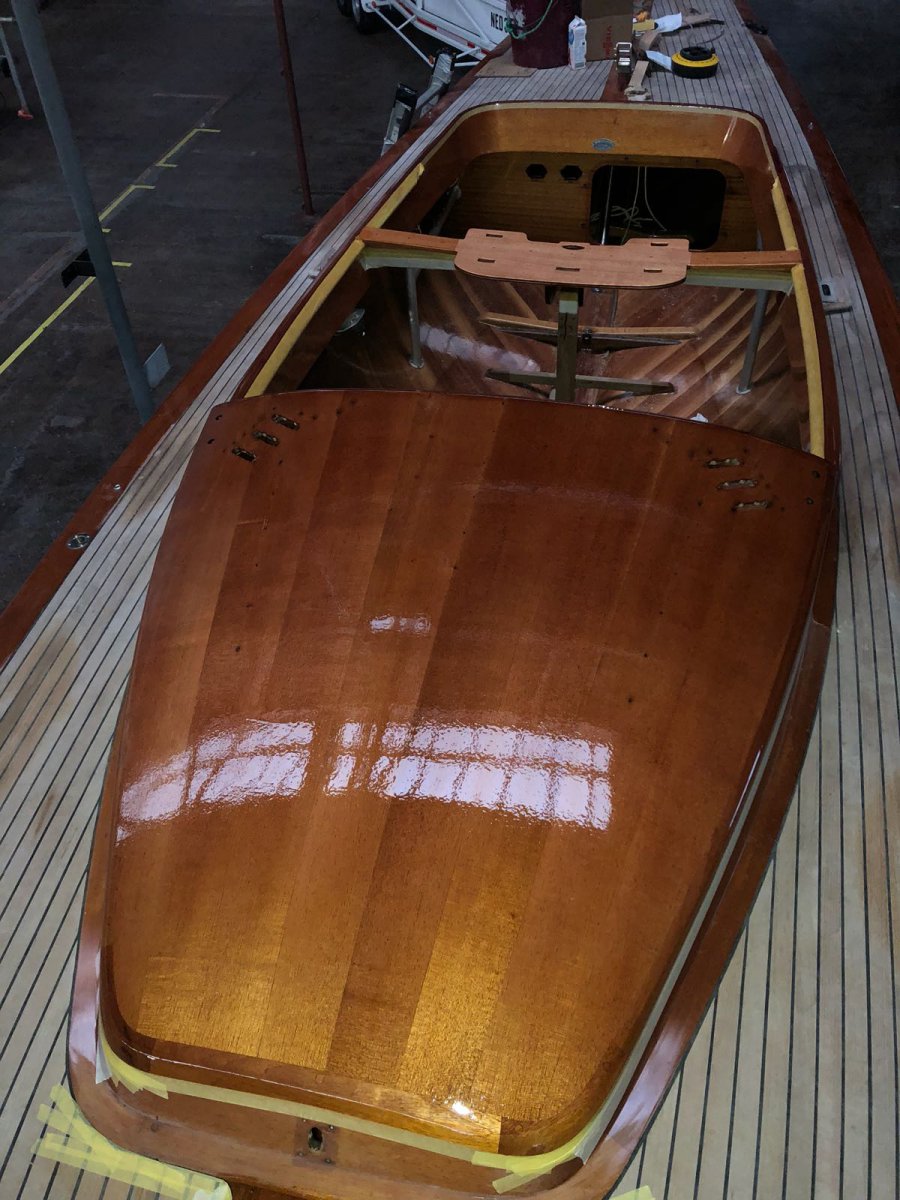

    Ik heb zelf een 25 jaar oude plakhouten (cold moulded) Børressen draak. Dat is onverwoestbaar en gaat ook nog steeds net zo goed als polyester. Ziet er wel iets anders uit.
    vorig jaar grote beurt gegeven, zoals je ziet.


    Bijgevoegde bestanden:

  20. Hay

    Hay Vriend van modelbouwforum.nl

    Lid geworden:
    11 dec 2010
    Berichten:
    544
    Locatie:
    Muiden
    Maar ik moet er niet aan denken om zo'n restauratie te doen als op die andere foto's. Joop Doomernik is dat overigens wel toevertrouwd, dat is echt een kunstenaar met hout

    Ard vindt dit leuk.
