Bouw Liebherr telescoopkraan LTM 11200-9.1 schaal 1:16

[Leo Broers]

Pieter bedankt voor het compliment, ja messing blijft toch een prachtig materiaal om mee te werken.

Vervolg uitlaatdemper.

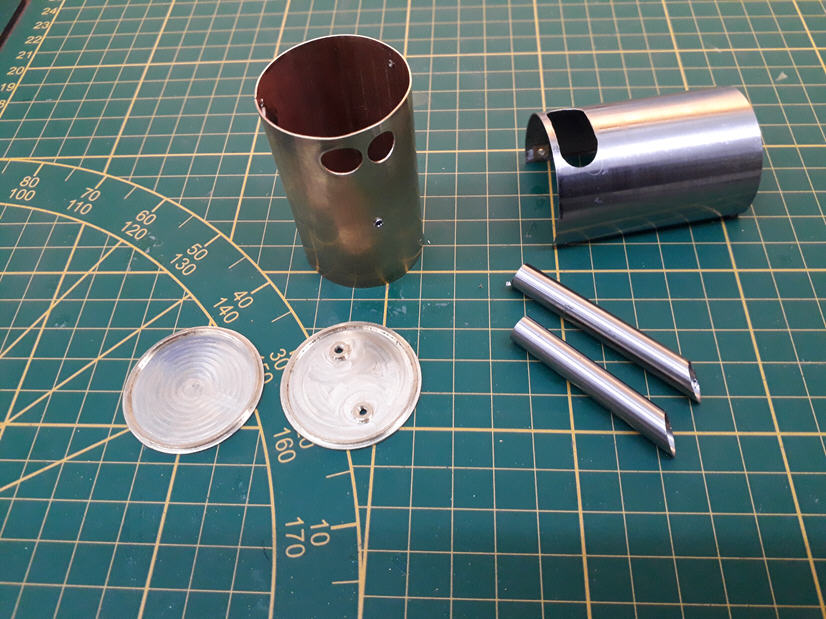

Demper met boven en onder deksel, bij het onder deksel extra materiaal voor de bevestiging aan het bordes.

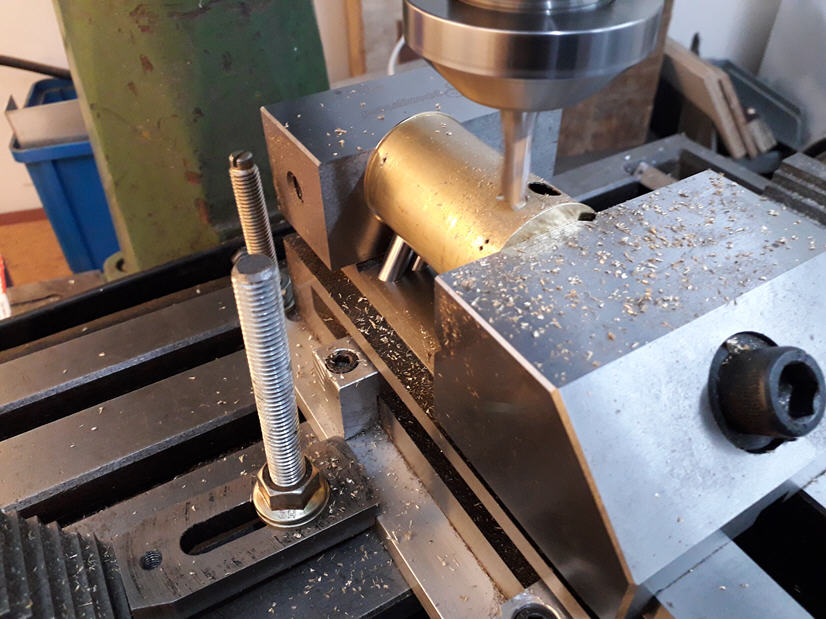

De koelmantel op de freesmachine voor de doorvoering van de uitlaat pijpen. De RVS mantel komt van de zuigbuis van een stofzuiger
die bij het oud ijzer lag, die dus toch nog een functie krijgt op mijn kraan.

Er moet ook nog een aanvoer komen voor de uitlaat gassen.

Dit is de demper gereed compleet met koelmantel, ik heb de onderdelen in elkaar gelijmd om verkleuring tegen te gaan.

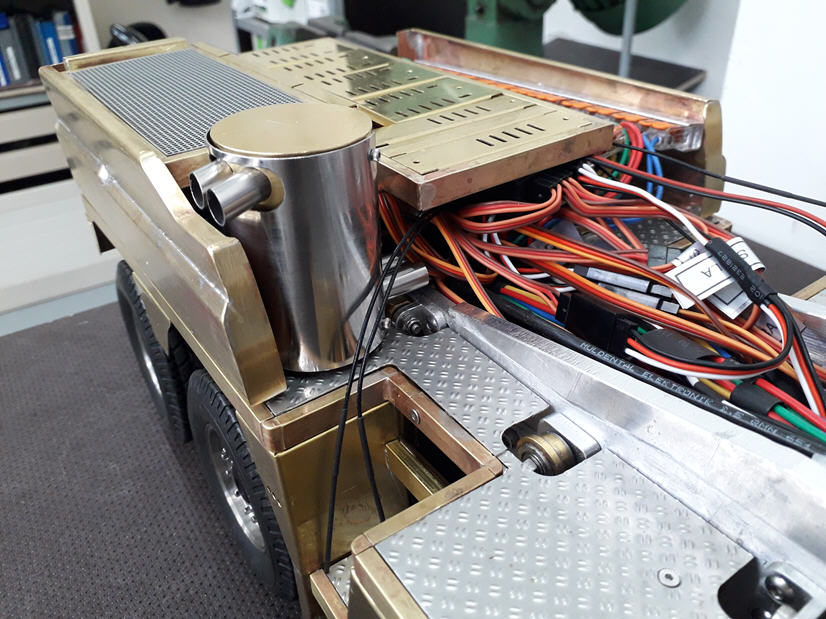

De demper gemonteerd op zijn locatie op de onderwagen.

Dit zijn de onderdelen voor de beplating en het frame waar dit op komt, met koelgaten en handgrepen

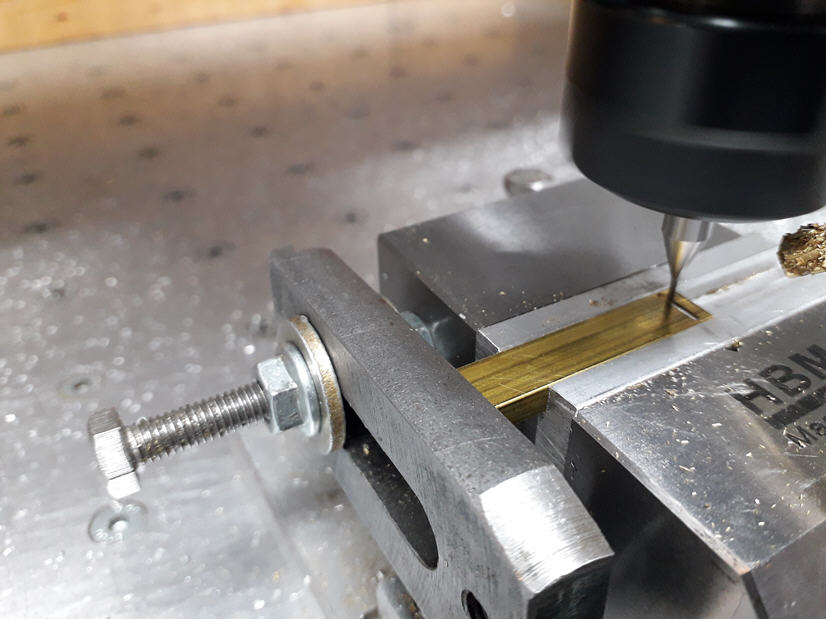

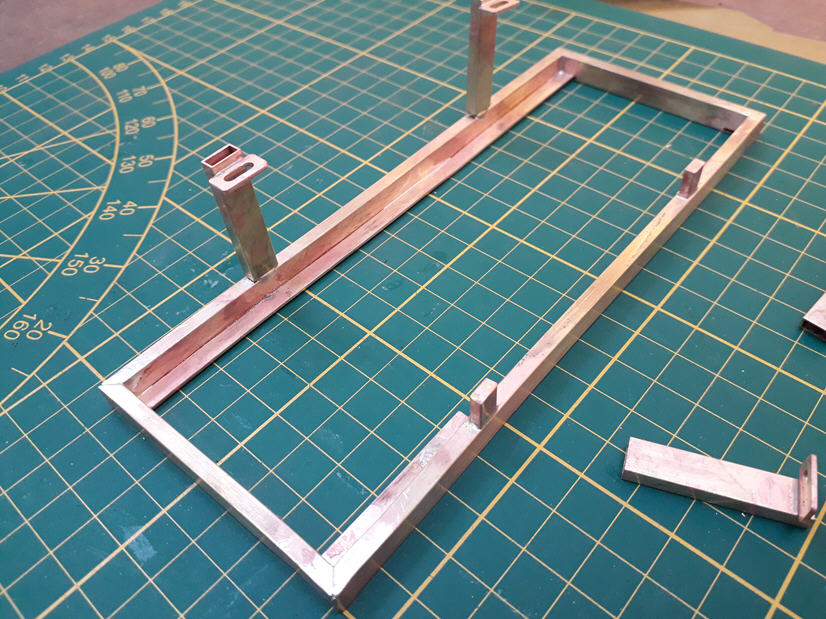

Freeswerk in koker 8x4 met een frees van 1mm voor de staanders van het frame.

De staanders die op het chassis komen.

Het frame blijft afneembaar van het chassis.

Wordt vervolgd

Groet Leo.



[Catwoman]

Prachtig werk weer !

groetjes, Charlotte.



[Leo Broers]

Charlotte, dank je voor het compliment.

Alle Leuk aanklikkers ook bedankt voor de belangstelling.

Groet Leo



[Leo Broers]

Vervolg beplating motor compartiment.

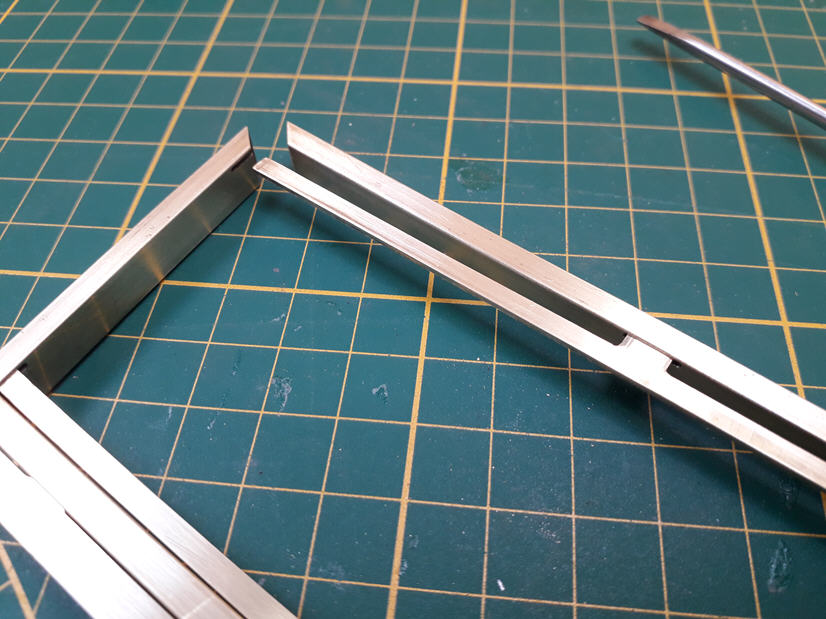

Het frame weer voorzien van de nodige pas sleufjes zodat alle onderdelen voor het solderen op juiste plaats blijven zitten.

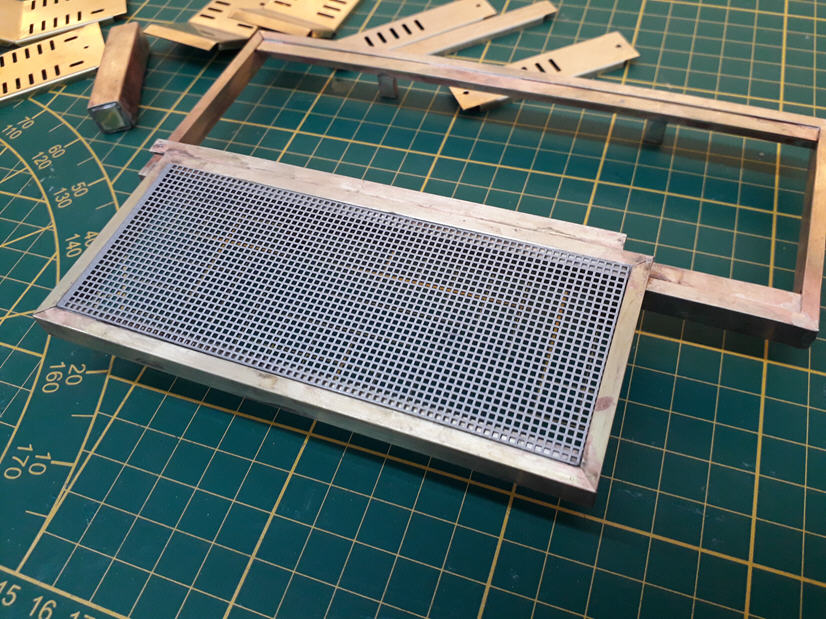

Het frame gesoldeerd en samen gevoegd met het radiateurframe, bij de 1:1 kraan is daar de radiateur onder geplaatst en dit is voorzien van een looprooster.
Mooi gegalvaniseerd rooster gevonden wat er aardig op lijkt.
Links boven de expansietank van het koelsysteem.

Dan wordt het tijd om te kijken of alle elektrische onderdelen er in passen. Nieuwe bedrading aangelegd met een grotere kern diameter voor minder spanningverlies.

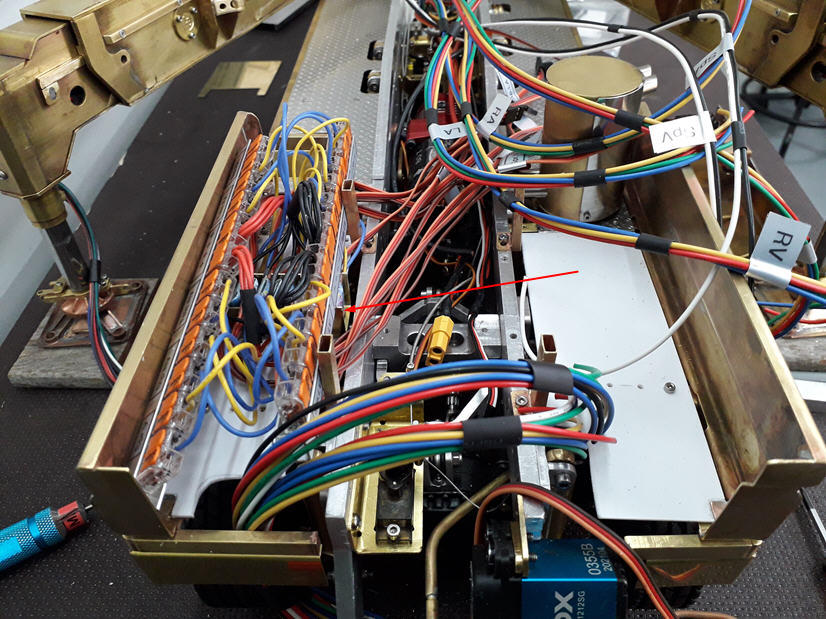

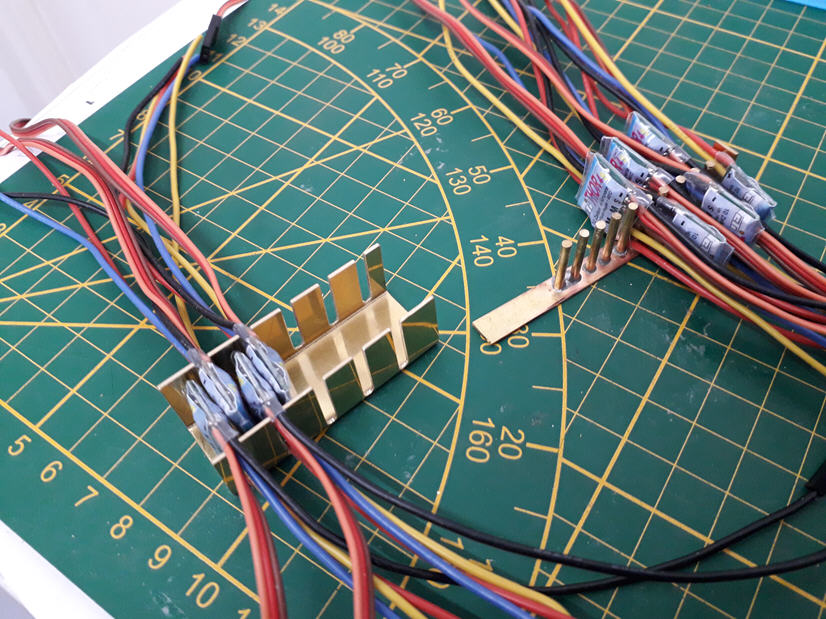

Bij de rode pijl daar zitten de 10 Thor-s voor de radiografische bediening van het stempelen en spreiden van de stempelarmen, omdat deze draden erg kort zijn de thor-s in het midden geplaatst onder de aansluitklemmen

Voor de Thor-s eerst een kam gemaakt om ze op de plaats te houden maar dat nam te veel ruimte in daarna de linkse kam gemaakt om de Thor-s op zijn plek te houden.

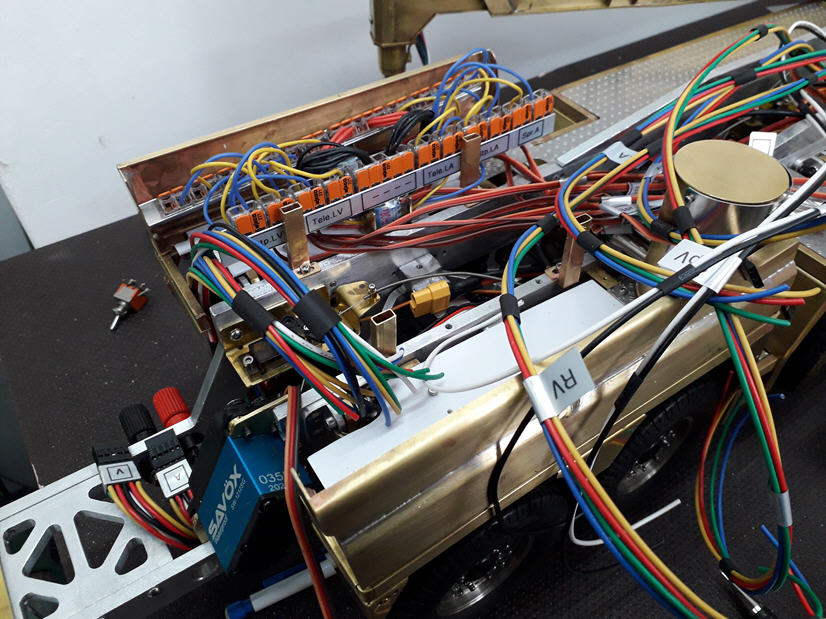

De Wago klemmen zijn geklemd in 10mm aluminium U profiel waar ze prachtig klem in blijven zitten en waar je gelijk de codering op kwijt kunt.
De stekkers V en A links bij de voeding aansluiting is voor het lokaal bedienen van het stempelen

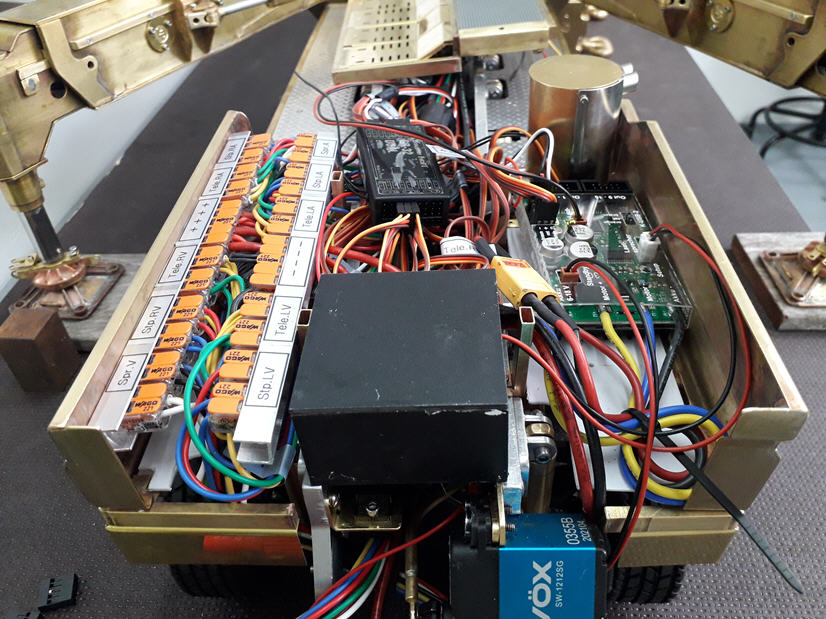

Ale onderdelen op de plek waar ze moeten komen, in de zwarte box is de speaker ingebouwd.
Alles is nog niet aangesloten op de ontvanger maar het wordt wel een volle boel onder de beplating.

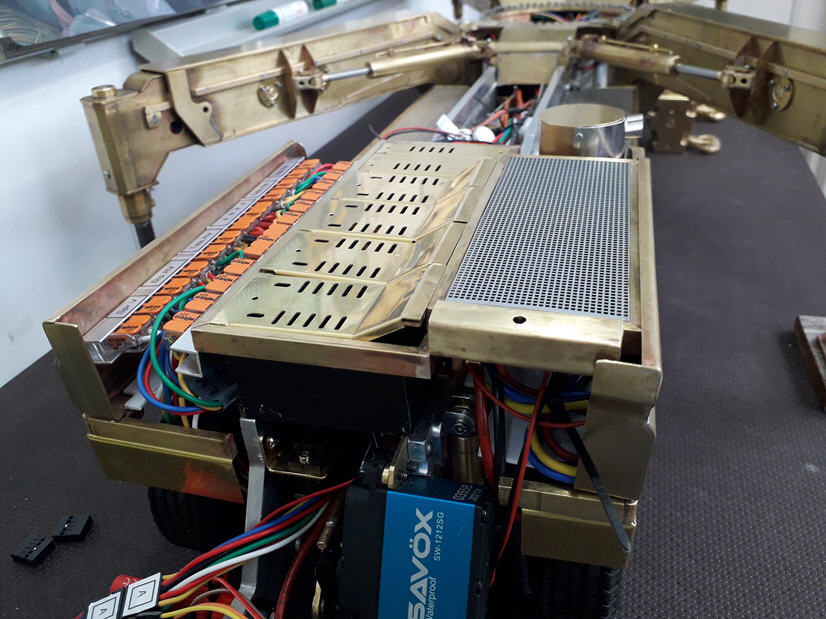

De beplating past er op, boven de Wago klemmen is nog ruimte om de bovenzijde van de brandstof en olietank te maken

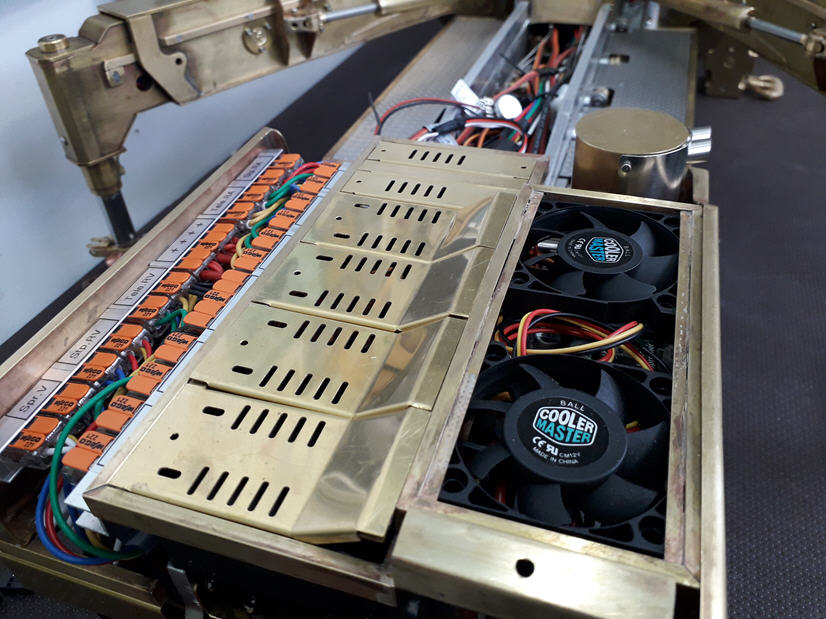

Onder het looprooster van de radiateur passen twee ventilatoren van 50 x 50 die de Beier kunnen koelen

En zo zit alles onder de beplating. Voor de expansietank moet nog een afsluitdop gemaakt worden met overloopleiding

De achterzijde moet nog voorzien worden van beplating en daar komen ook de luchtfilters.

Wordt vervolgd
Groet Leo.



[trialrolf]

Giga Megalosaurus wat een apparaat toch..... Zo dan!



[P Voogt]

Ik ben sprakeloos door wat ik hier zie. Qua constructie, elektronica en hoe je dat alles ook weer netjes weg weet te werken. Diepe buiging.
Gr. Peter



[Marceline]

Weer een mooi staaltje modelbouw van de bovenste plank, mooi de beplating en de bedrading mooi weg gewerkt.



[VOLVO FH 16 750]

Hallo Leo,

Een mega grote kraan en toch nog ruimtegebrek voor de elektronica.
Tja, hier hebben we allemaal te maken, altijd ruimtegebrek.

Alles keurig netjes ingebouwd.
Die Wago klemmen zijn toch wel handig, ik heb ze nog niet gebruikt, toch eens kijken of ik deze Wago klemmen ook kan gebruiken voor de Goldhofer dieplader.
Ik zit altijd te klooien met kleine kroonsteentjes, die toch veel ruimte in beslag nemen.
Jij doet net als ik alles keurig merken met stickers, zodat je weet, wie wat en waar het voor bestemd is.
Ik gebruik ook altijd stickers met kleurcodes, handig, zodat je weet welke bedrading samengevoegd moet worden.

Weer mooi messing modelbouwvakwerk, betreffende de beplating voor het motorcompartiment.



[Catwoman]

Prachtig werk weer !.

Groetjes, Charlotte.



[Leon1965]

Eén woord: bewonderingswaardig....



[Leo Broers]

Giga Megalosaurus wat een apparaat toch..... Zo dan!

Wat een prachtige voorhistorische uitdrukking voor mijn kraan Rolf, dank je voor het compliment.

Peter dank je voor de lovende woorden en buig je niet te diep het kan zo in je rug schieten en dat is het nou ook weer niet waard.

Marceline ook bedankt voor de leuke reactie.

Pieter bedankt voor het compliment, ja die Wago klemmen zijn een prachtige uitvinding, ik heb het idee hier ook van het forum geleend

Charlotte ook bedankt voor het compliment.

Leon ook bedankt voor het compliment, mooi woord trouwens "bewonderingswaardig"

Alle leuk aanklikkers ook weer bedankt voor de interesse in het project.

Groet Leo.



[Alberto]

Leo,

Heb het project John Deere 7280R schaal 1/8 met veel genoegen gevolgd.
Maar moet zeggen dat jouw project mij net zoveel boeit mijn complimenten voor jou vaardigheden
ga zo door man

Groet Albert..



[bvdh]

Wat verschrikkelijk strak weer leo , hou wel in de gaten dat thor regelaars nog wel een echt hete kunnen worden.



[Leo Broers]

Albert bedankt voor de complimenten, ja er zijn op dit forum al veel mooie projecten gebouwd. jammer dat je wel eens zoeken moet waar je ze kan vinden als ze gereed zijn.

Bertus ook bedankt voor het compliment, en dank je voor de melding dat de Thors warm kunnen worden. Zelf denk ik daar niet zoveel last van zal hebben ik gebruik ze alleen bij het stempelen van de onderwagen en voor de veiligheid bij de verdere hijsbewegingen gaat de spanning er af om ongewild bediening tegen te gaan en met de kans op instabiel worden van de kraan.

Groet Leo.



[Leo Broers]

Verder met de beplating van het motorcompartiment en de hydrauliek- en brandstoftank.

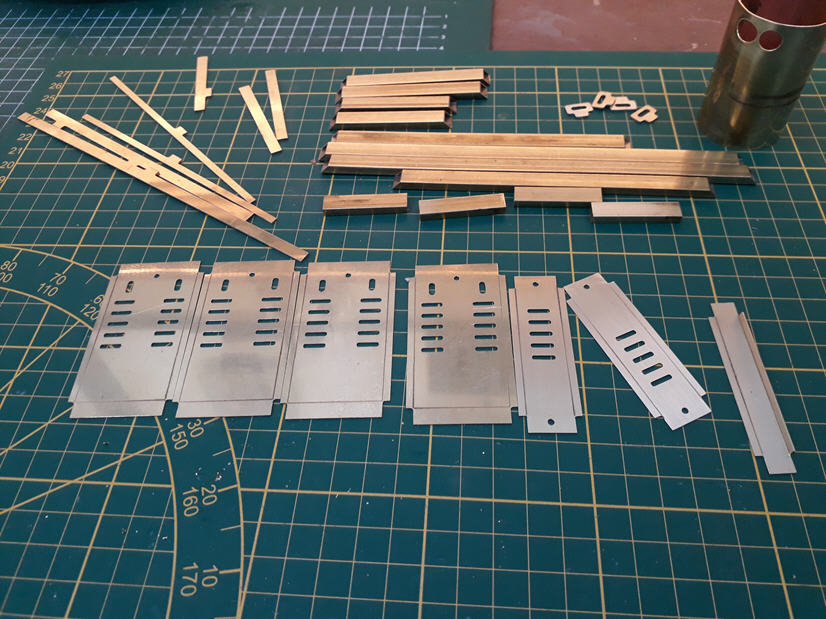

De onderdelen voor de achterzijde en de tanken.

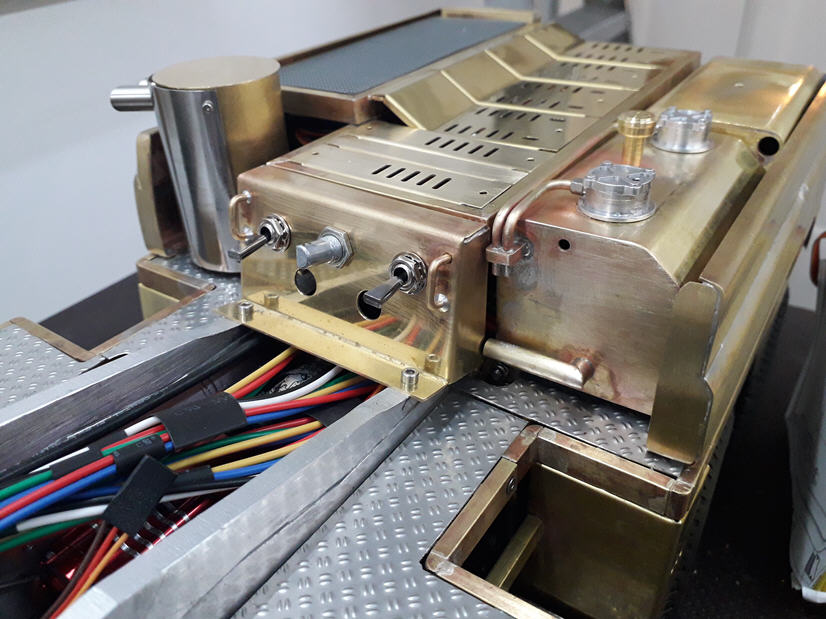

De achterzijde benut ik voor een aantal schakelaars, de linkse schakelaar is voor standby van de Beier, de middelste is voor de geluidsterkte van de speaker,
en de rechter schakelaar is voor het afschakelen van de voeding van de Thors die gebruikt worden voor het radiografisch stempelen zodat er geen risico is van het ongewild bedienen.

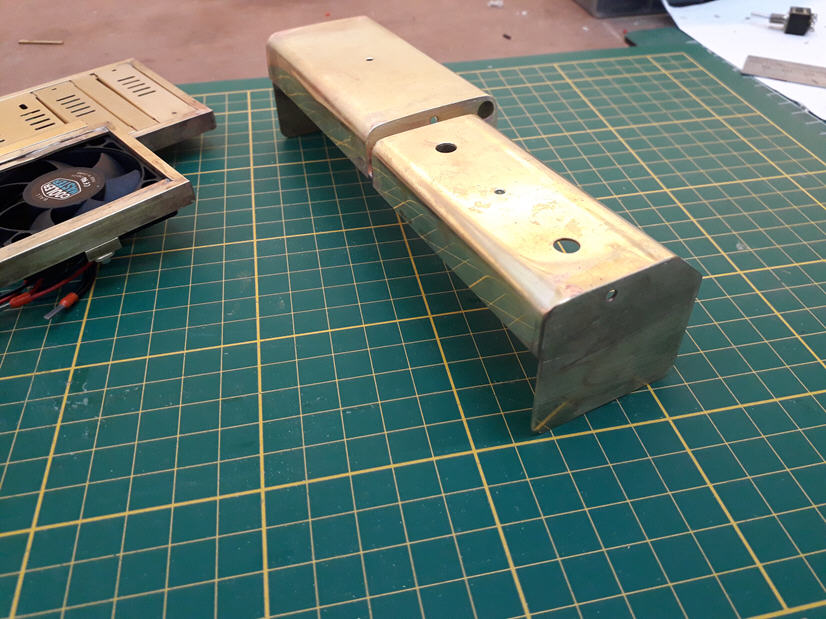

De Hydrauliek en brandstoftank als een geheel om de Wago's af te dekken.

Gezien vanaf de andere zijde

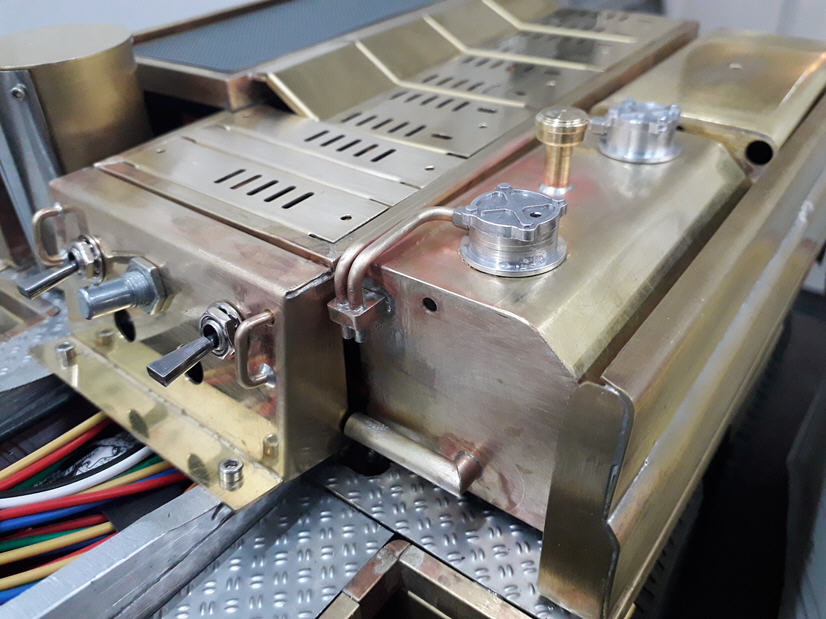

De tanks sluiten het geheel mooi af je ziet niets meer van de bedrading

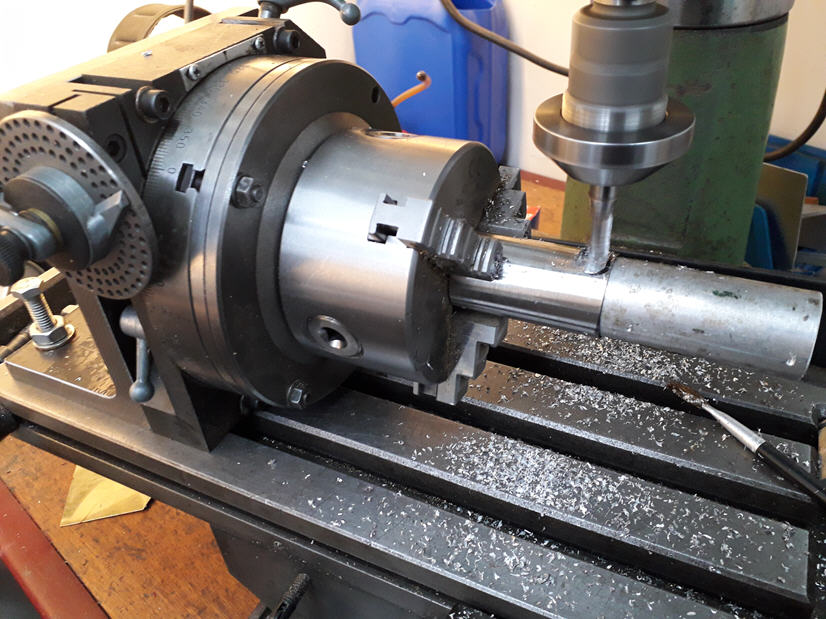

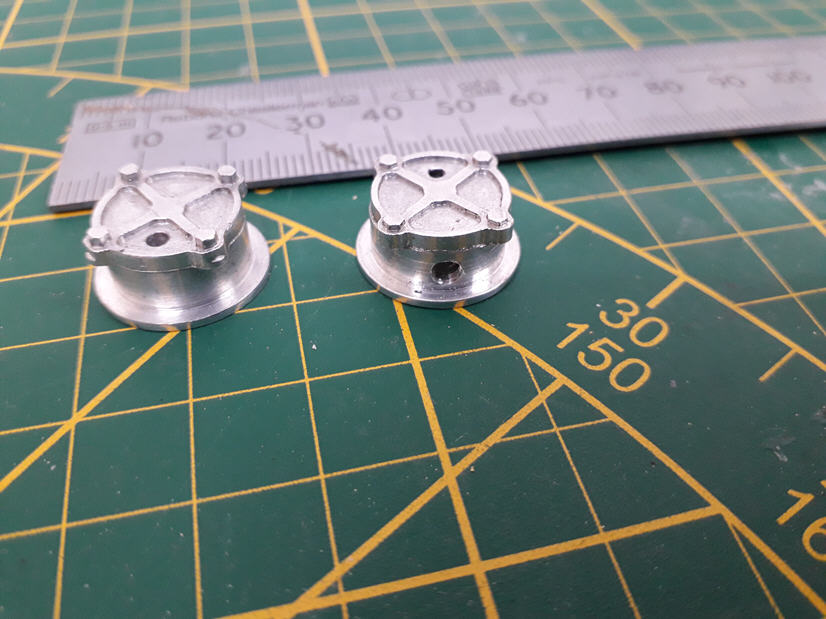

De hydrauliekolie filterbehuizing in twee stappen gemaakt, eerst de bovenzijde op de CNC en de onderzijde op de draaibank.

En zo ziet dat eruit als het gemonteerd is. Ik heb gelijk een modificatie doorgevoerd door de slangen te vervangen voor leidingen dus minder kans op slangbreuk

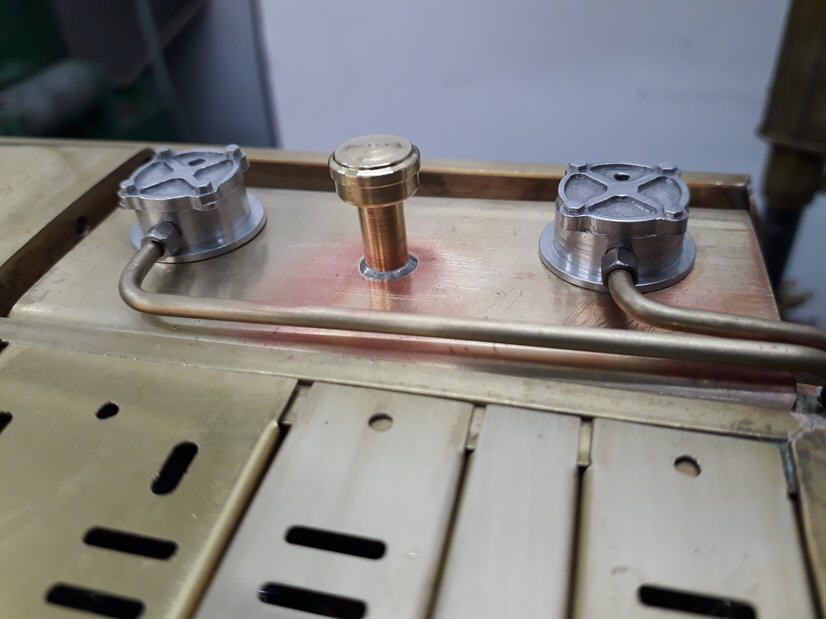

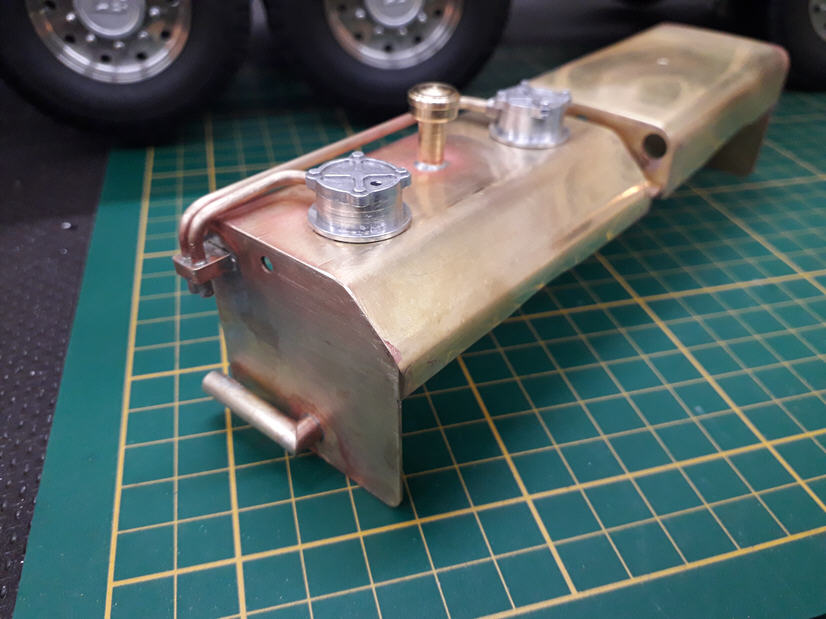

Retourleiding ook er opgemaakt. en het gat aan de bovenzijde komt nog een peilglas ook bij de brandstoftank
