Bouw Liebherr telescoopkraan LTM 11200-9.1 schaal 1:16

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door Leo Broers, 18 apr 2021.

  1. Leo Broers

    Leo Broers Vriend van modelbouwforum.nl

    Lid geworden:
    17 dec 2017
    Berichten:
    378
    Locatie:
    Westwoud
    Dank je voor het compliment Arjan.
    Ze komen bij Alie vandaan zoeken onder contour lichts /breedte lichten.

    Groet Leo.

    Tug.NL vindt dit leuk.
  2. ArjanN

    ArjanN

    Lid geworden:
    19 jun 2011
    Berichten:
    2.095
    Locatie:
    Maurik
    Heb ze al gevonden. Zo vaak al voor bij zien komen maar niet in het wit..... even aan klikken en hoppa in het wit



    Top

    Leo Broers vindt dit leuk.
  3. RVerkerk

    RVerkerk

    Lid geworden:
    8 feb 2011
    Berichten:
    2
    Hallo Leo.
    Vanmiddag met grote belangstelling kennis genomen van jouw Liebherr project.
    MEGA FANTASTISCHE prestatie.
    Ik ben diep onder de indruk van je toegepaste kennis in techniek en materiaal.
    ga dit zeker volgen.

    en natuurlijk de beste wensen voor 2022.

    Leo Broers vindt dit leuk.
  4. Leo Broers

    Leo Broers Vriend van modelbouwforum.nl

    Lid geworden:
    17 dec 2017
    Berichten:
    378
    Locatie:
    Westwoud
    Alle leukaanklikkers weer bedankt voor de belangstelling in het project.

    RVerkerk bedankt voor het compliment ook de beste wensen voor 2022 en veel leesplezier.


    Verder met het verslag`van de achterspatborden en zij geleiding.

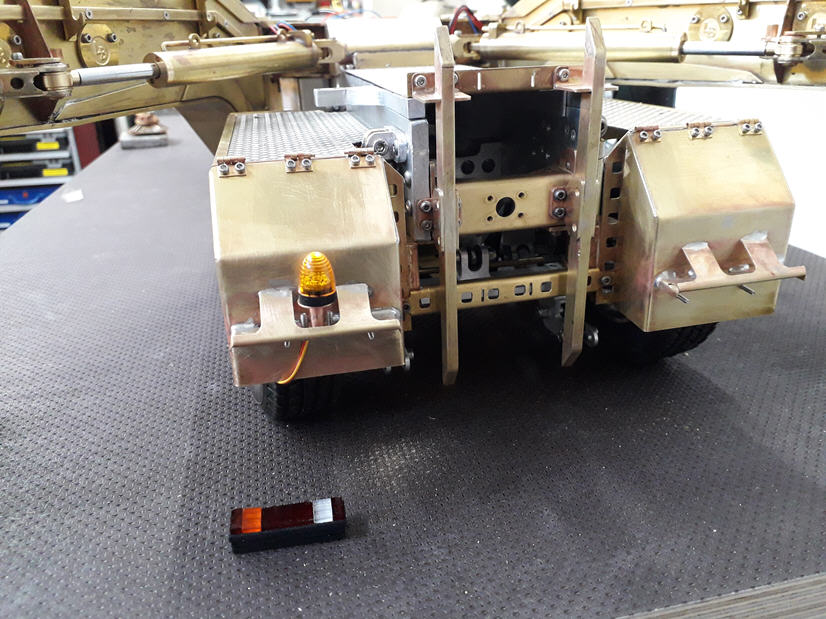

    Eerst een verhoging gemaakt voor de twee zwaailampen die achter op het spatbord komen, twee flensjes een een stukje pijp van 4mm.

    De achterspatborden zijn scharnierend gemaakt om op te kunnen klappen bij het ophijsen van het contra gewicht .

    Hier de spatborden omhoog geklapt met kabelgootjes om de bedrading straks in weg te werken.

    Voor de zij geleiding gebruik ik koker 8x4mm die komt over de blokjes geschoven en die zitten mooi klemvast.

    Om die blokjes op de juiste plaats te houden tijdens het solderen gebruik ik de magneetvoet van mijn uitmeetklok en dat werkte perfect.

    Ook een opstap gerealiseerd voor de machinist. De hydraulische aansluiting die ik op de stempelcilinder had gemaakt moest er weer
    af omdat er geen ruimte voor was, en in schaal was deze banjo ook te groot, dus daar moet een dunnere leiding voor gemaakt worden.

    Een ruime opstap voor de machinist.


    En dit is het eindresultaat met alle geleidingen gemonteerd.

    Zeer tevreden over het resultaat , nu de voorzijde afbouwen met cabine en motor compartiment.

    Wordt vervolgd
    Groet Leo.

    Demaic, hcs_vliss, P Voogt en 19 anderen vinden dit leuk.
  5. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Leo,

    Weer mooie details aangebracht, echt weer een mooi stukje Modelbouwvakwerk.

    Leo Broers vindt dit leuk.
  6. Marceline

    Marceline

    Lid geworden:
    28 okt 2021
    Berichten:
    735
    Locatie:
    Rotterdam
    Ik sluit mij aan wat Pieter zei, dat wordt een hele knappe kraan Leo met heel wat details.

    Leo Broers vindt dit leuk.
  7. Leo Broers

    Leo Broers Vriend van modelbouwforum.nl

    Lid geworden:
    17 dec 2017
    Berichten:
    378
    Locatie:
    Westwoud
    Pieter, bedankt voor het compliment.:)
    Marceline ook bedankt voor het compliment. :bye:

  8. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.876
    Locatie:
    Utrecht
    Deze kraan wordt met de dag mooier...
    Vraagje, eenmaal klaar, wat is het verwachtte gewicht van dit bakbeest?...

  9. Leo Broers

    Leo Broers Vriend van modelbouwforum.nl

    Lid geworden:
    17 dec 2017
    Berichten:
    378
    Locatie:
    Westwoud
    Dank je Leon voor het compliment.
    Ja, wat gaat de kraan wegen als hij gereed is, dat is voor mij ook nog de vraag, het is met alle onderdelen die ik maak continu proberen het met een zo laag mogelijk gewicht te bouwen.
    Zo is alle bordessen en spatborden rondom maar van 0.5 mm plaat.
    Ik hoop uit te komen op maximaal 50 tot 60 kg met de super structure en telescoop mast.
    Vandaag een weegmomentje gehad met de kraan, en de weegschaal gaf 25.2 kg aan.

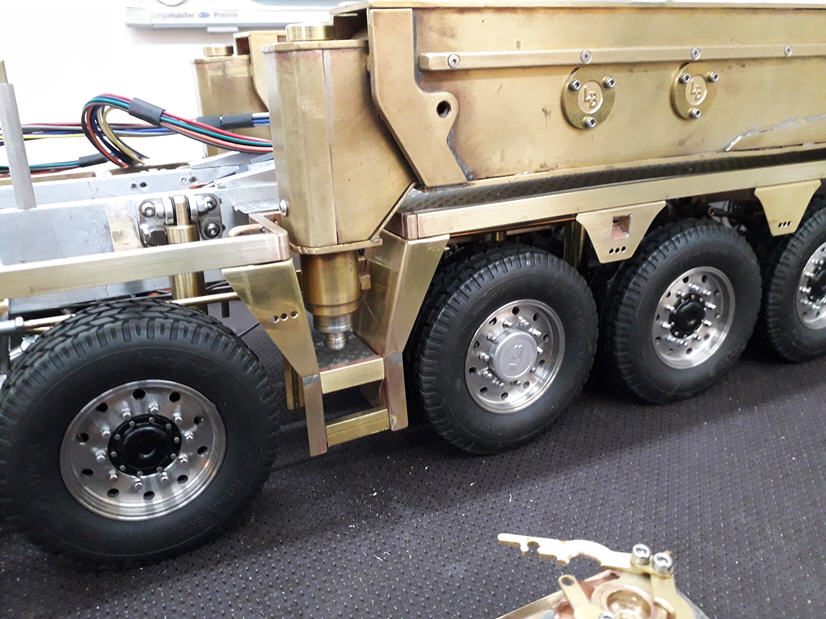

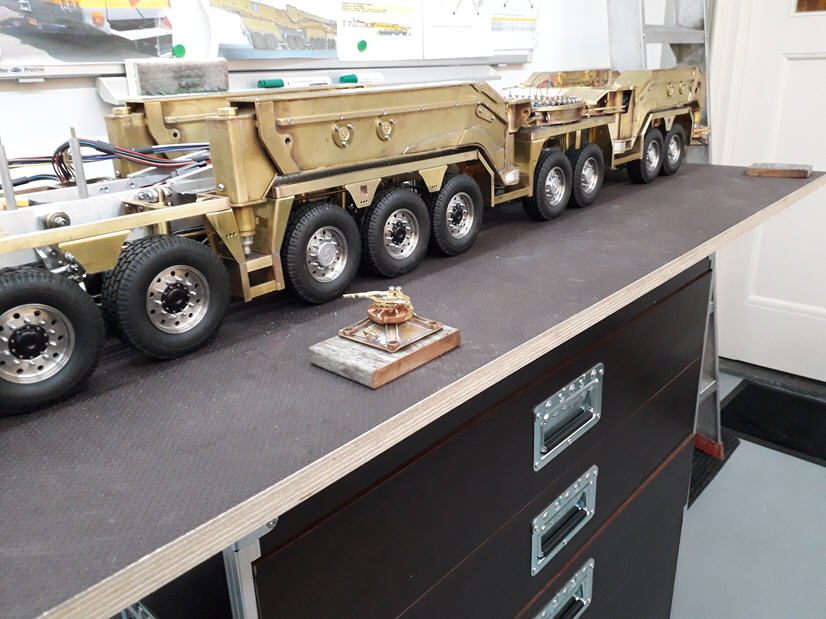

    Hier nog een foto van de spatborden en bordessen, en zoals je ziet moet er nog veel gemaakt en gebouwd worden.

    Groet Leo.

    Laatst bewerkt: 10 jan 2022
    ozy, P Voogt, Johannes59 en 4 anderen vinden dit leuk.
  10. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.427
    Locatie:
    Nijmegen
    Schitterend ! :thumbsup::thumbsup::thumbsup::thumbsup::thumbsup:

    groetjes, Charlotte.:bye:

    Leo Broers vindt dit leuk.
  11. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Leo,

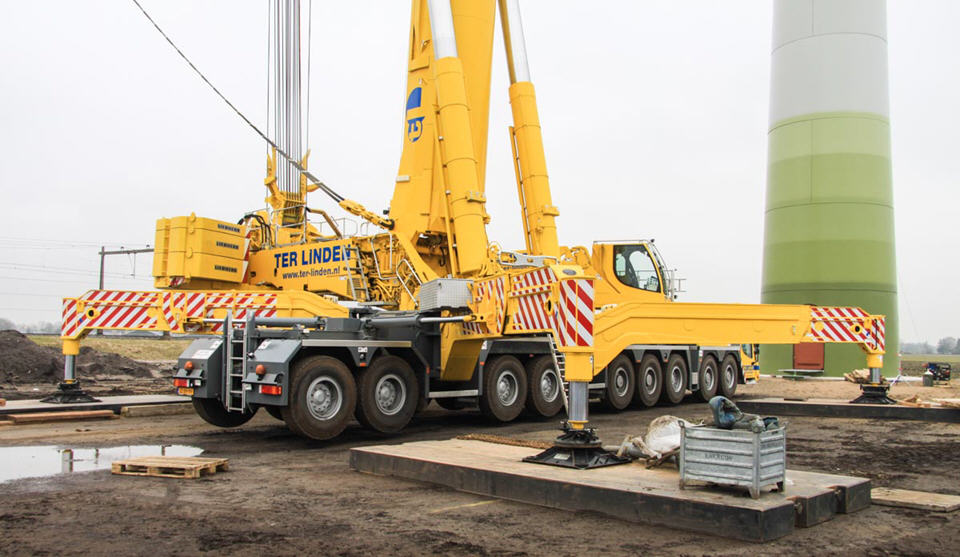

    Hier kan je goed zien hoe groot de Liebherr telescoopkraan LTM 11200-9.1 daadwerkelijk is.
    Het is echt een "beest" van een kraan.
    Het is echt een geweldig bouwproject waar jij mee bezig bent.

    Leo Broers vindt dit leuk.
  12. Fixit

    Fixit

    Lid geworden:
    9 nov 2014
    Berichten:
    208
    Locatie:
    Badhoevedorp
    Hallo Leo ik heb bij de bouwwerken van Charlotte al vaak een nieuw toetsenbord moeten aan schaffen om dat het ...uit me mond liep maar bij jouw bouw werk gaat het ook wat een werk en tot in de puntjes precies :worship: :worship:

    VOLVO FH 16 750, mbvandenberg en Leo Broers vinden dit leuk.
  13. Leo Broers

    Leo Broers Vriend van modelbouwforum.nl

    Lid geworden:
    17 dec 2017
    Berichten:
    378
    Locatie:
    Westwoud
    Charlotte bedankt voor de reactie en het compliment.:friends:

    Pieter ook bedankt voor het compliment en de positieve reactie:koud:

    Fixit ook bedankt voor het compliment, zeker als je mijn werk op het niveau van Charlotte plaatst;)

    Verder met project Liebherr LTM 11200-9.1
    Van de week niet veel nieuws gebouwd, maar aanpassingen uitgevoerd die naar voren gekomen zijn met afwerken van de ombouw.

    Zo heb ik de achterspatborden 5mm naar voren verplaatst omdat de stempelarmen vastliepen tegen de spatborden met het naar binnen draaien
    Dat was zowat twee dagen werk want ook de bordessen moesten worden ingekort, maar het is gelukt en nu loop ik ook niet het risico dat straks met ophijsen van de ballast dat het vastloopt tegen de geleiding.

    De andere aanpassing zijn de stuurservo's.

    Op pagina 15 had ik de hevel aan de bovenzijde van de servo maar voor de ruimte in de cabine heb ik deze naar beneden gebracht..

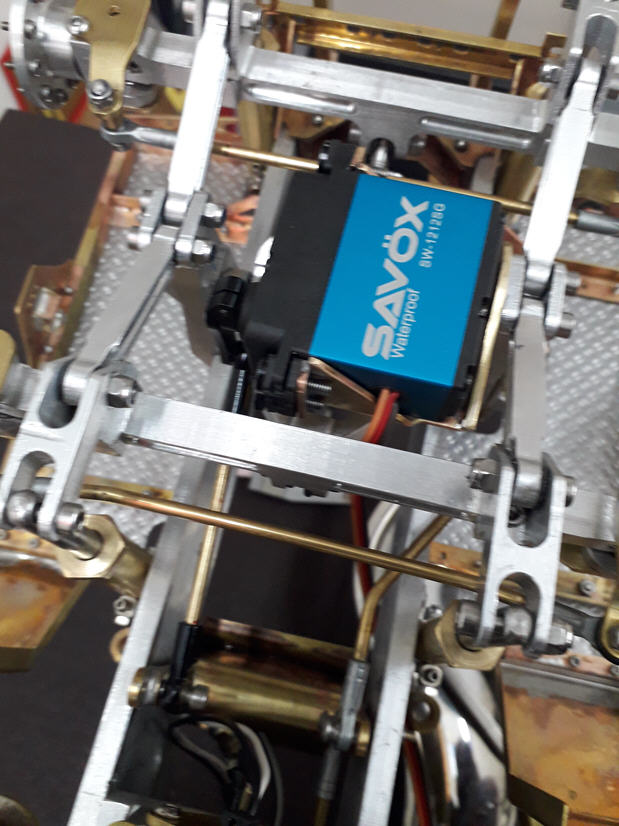

    De stuurservo nu met het lever aan de onderzijde, dit uitgerust met een flenslager om de stuurstang recht te houden .
