    Er zit er maar eentje (1) op de zuigerstang. Nogmaals bedankt

    Jeroen

  2. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    114
    Locatie:
    Spijk, West Betuwe

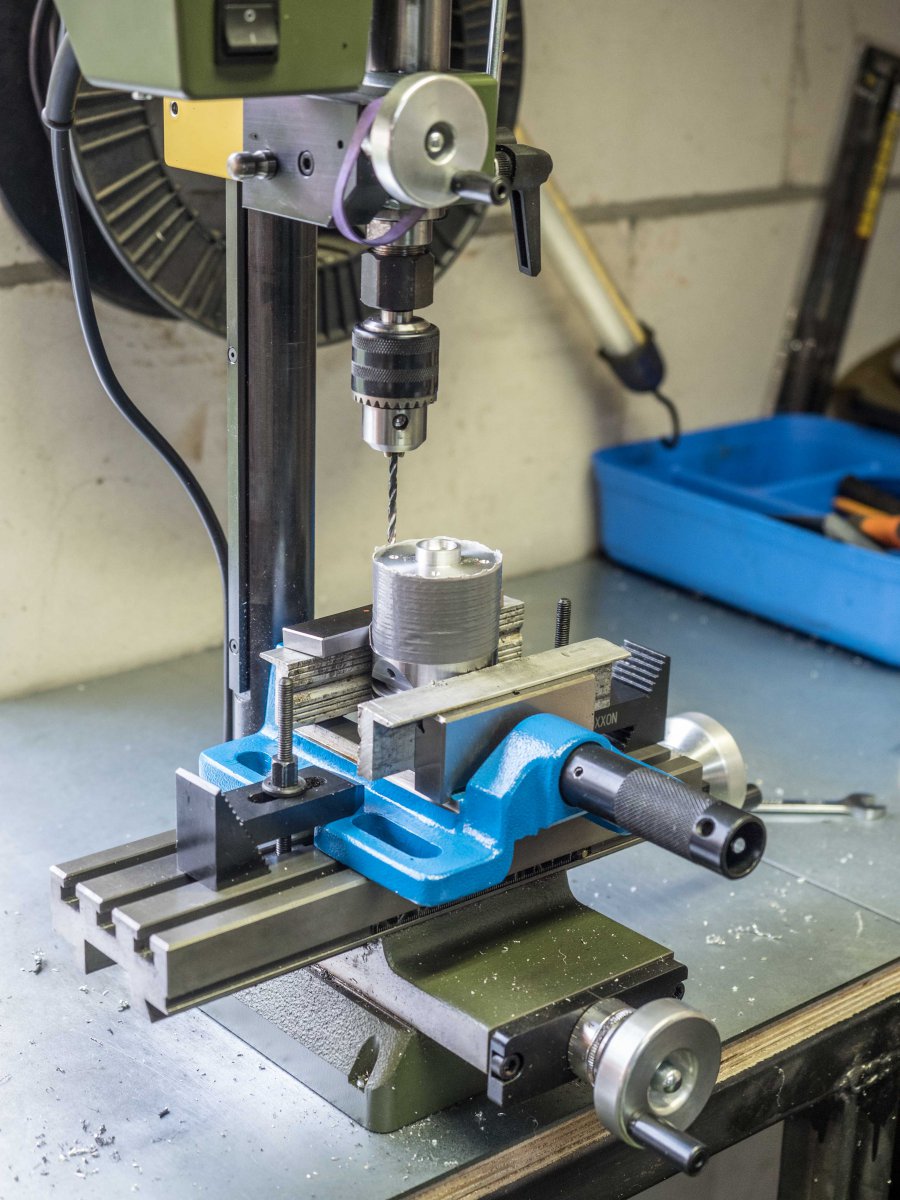

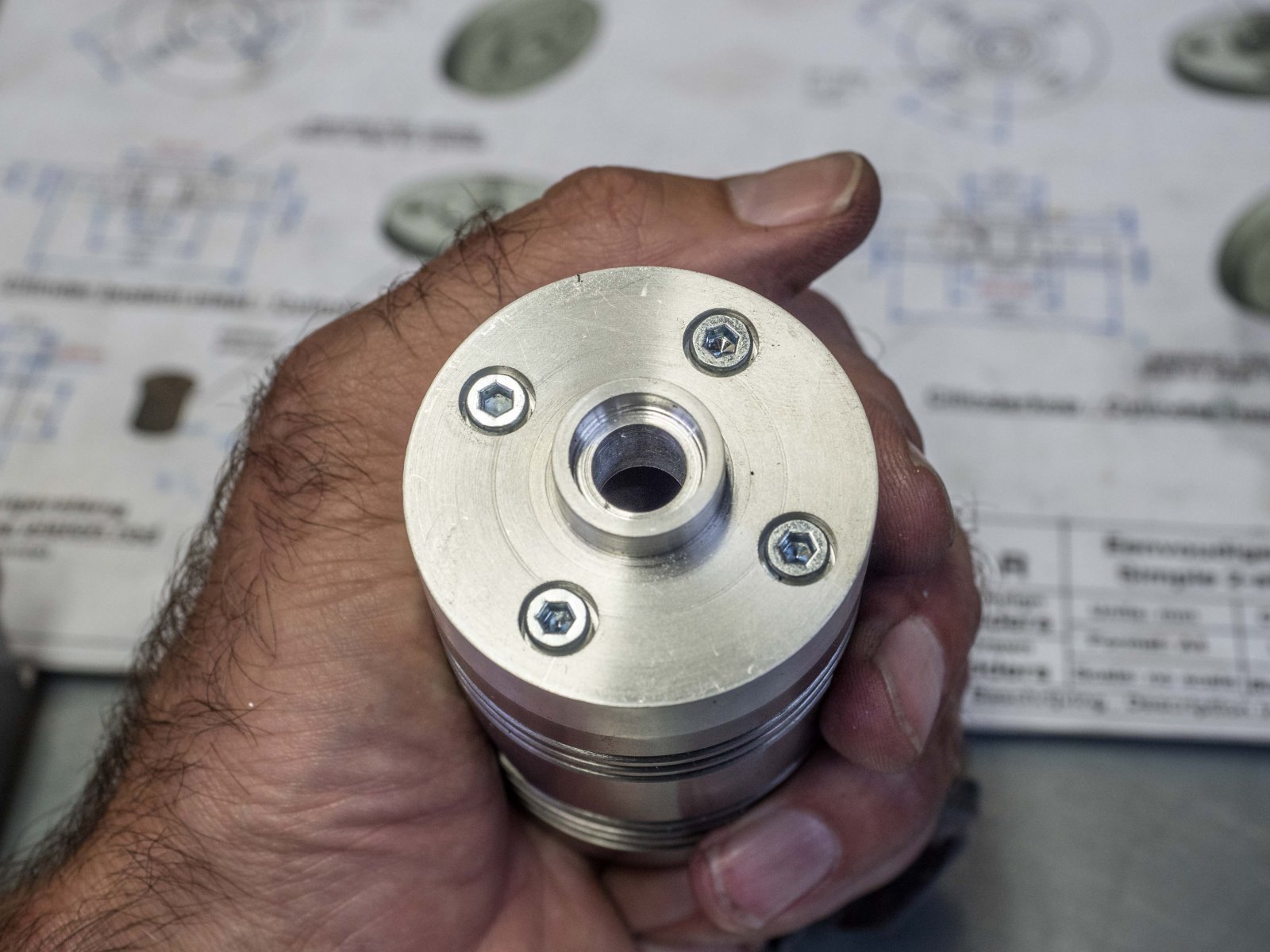

    Gisterenavond weer een stukje verder gekomen. De diverse gaten geboord en getapt voor het cilinderdeksel:

    Eindelijk een keertje mijn nieuwe machineklem kunnen gebruiken

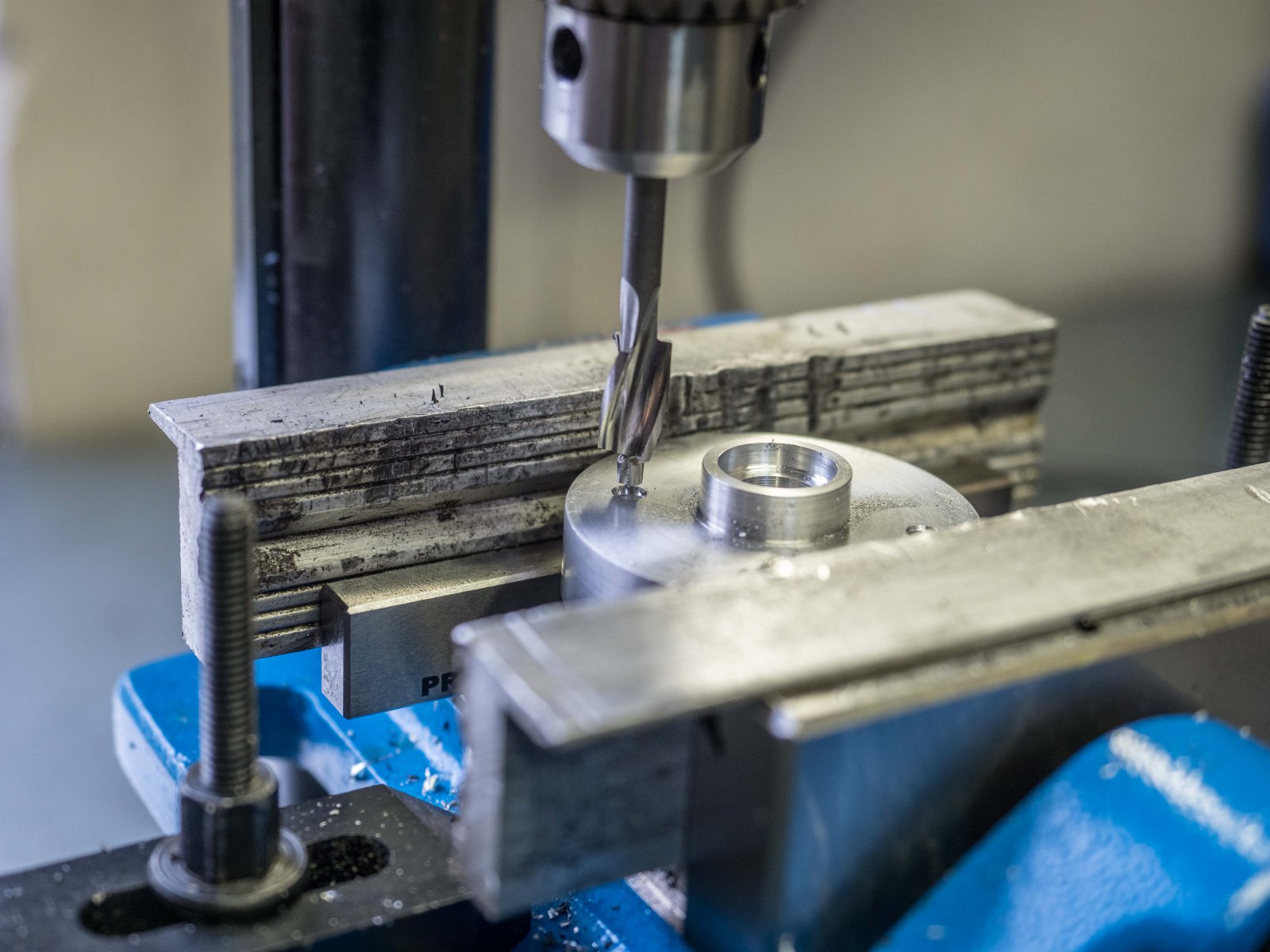

    Toch maar zo’n verzinkboortje met de (voor mij) juiste maatvoering gekocht:


    M4 tappen


    Past allemaal keurig!



    Potter, willum en Johannes59 vinden dit leuk.
  3. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    171
    Locatie:
    Elburg
    Ziet er netjes uit Jeroen, je hebt op deze manier de boutkopjes allemaal netjes in het midden van het verzinkgat (het oog wil ook wat).
    Ik hoop dat we komende week bericht krijgen dat de cursus doorgaat ik kijk er wel naar uit.
    Ik heb nog wel wat vragen, en de nodige aanwijzingen nodig voor b.v. het zilver hardsolderen.
    Groet,
    Ruud.

    JeroenDorr en willum vinden dit leuk.
  4. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    114
    Locatie:
    Spijk, West Betuwe
    Eindelijk de laatste paar dagen wat tijd gehad om aan Debbie te besteden!

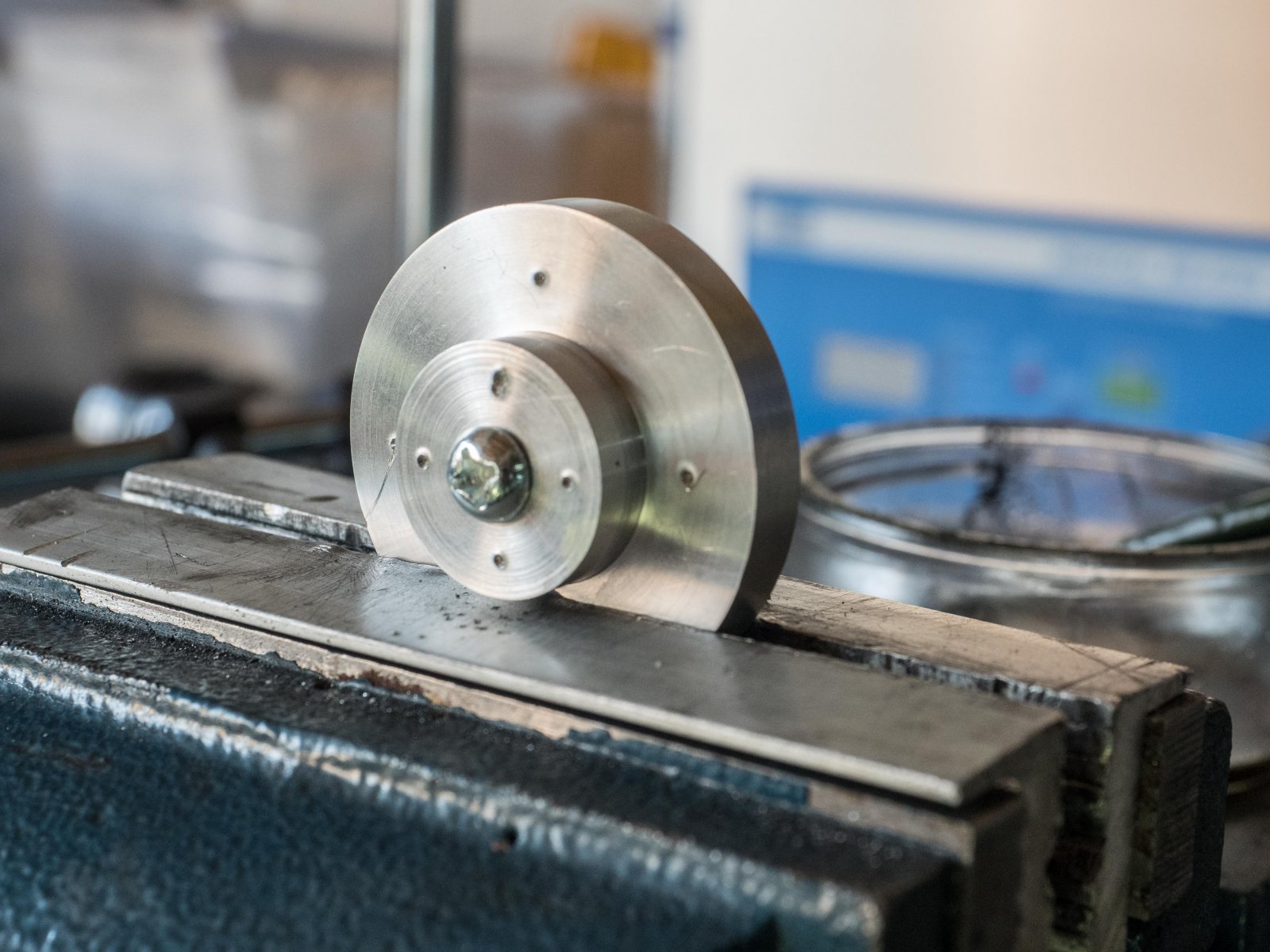

    Ik wilde in een keer de gaten door het opsluitplaatje voor de Oring van de zuigerstang en de cylinder bodem plaat boren. Dus met behulp van een boutje, wat ringetjes en een moertje de twee op elkaar vast gezet.


    Vervolgens in een keer doorgeboord met boortje 1.6mm, daar dit uiteindelijk een M2 draad gaat worden. Ik heb niet zo’n hele kleine verzinkboor, maar een gewoon boortje geeft met die kleine maatjes ook een net resultaat.


    Vier keer M2 tappen. Heel voorzichtig, wat je wilt niet dat je tap breekt! En een M2 tap is heeeeel klein en breekt heeeeel gauw!

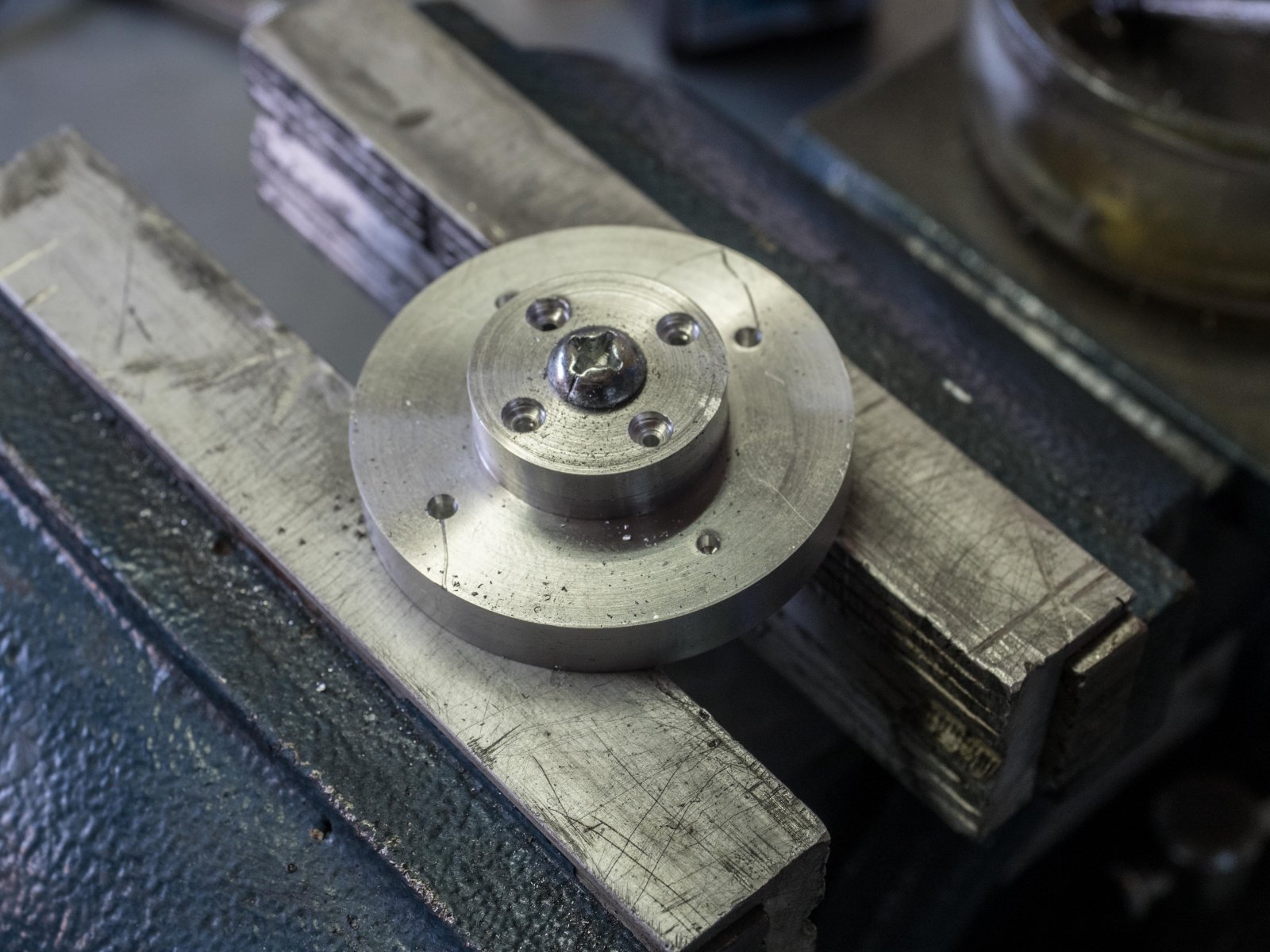

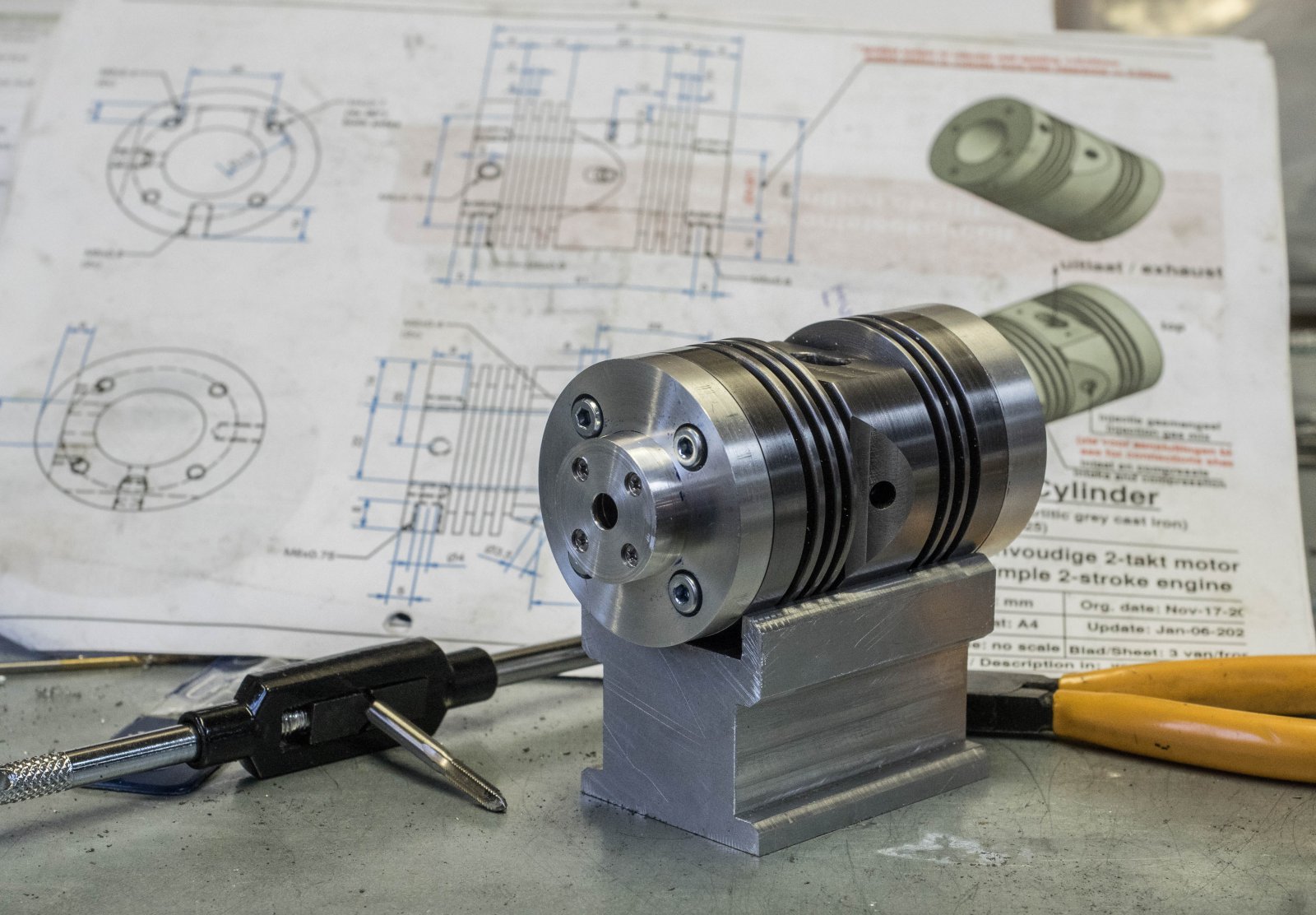

    Even een proef montage! Ziet er prima uit, al zeg ik het zelf!

    P9160006.jpg P9160006.jpg

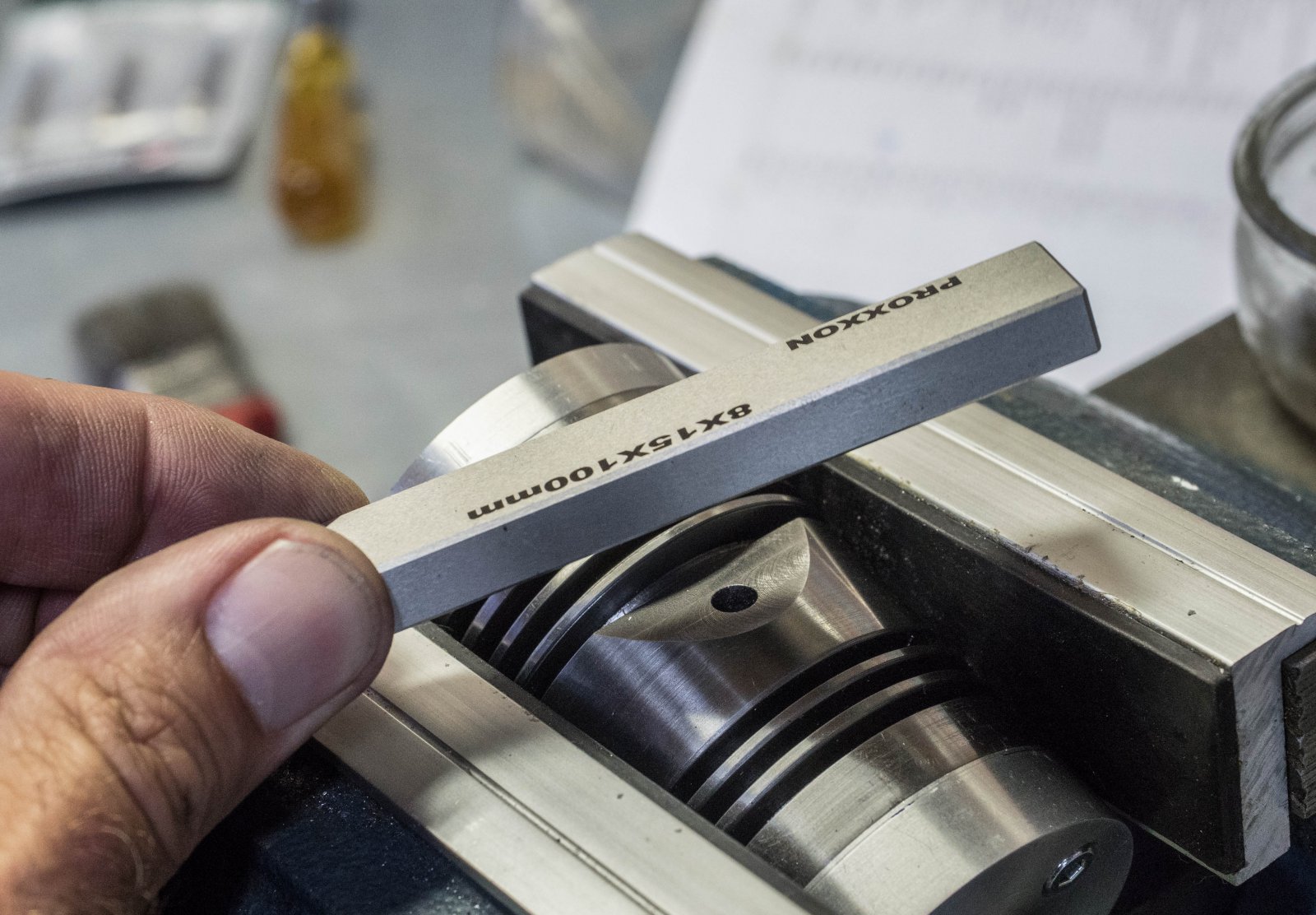

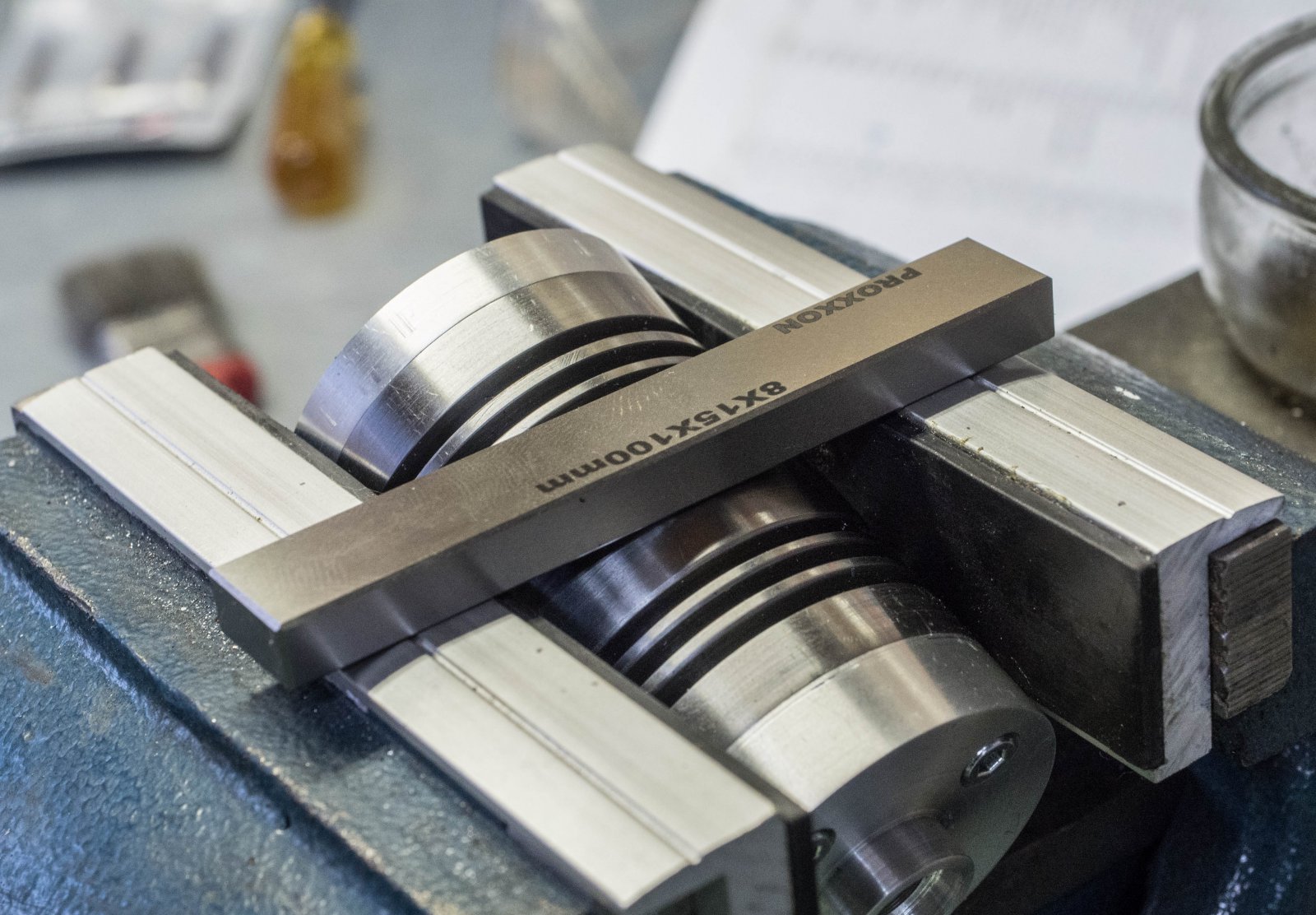

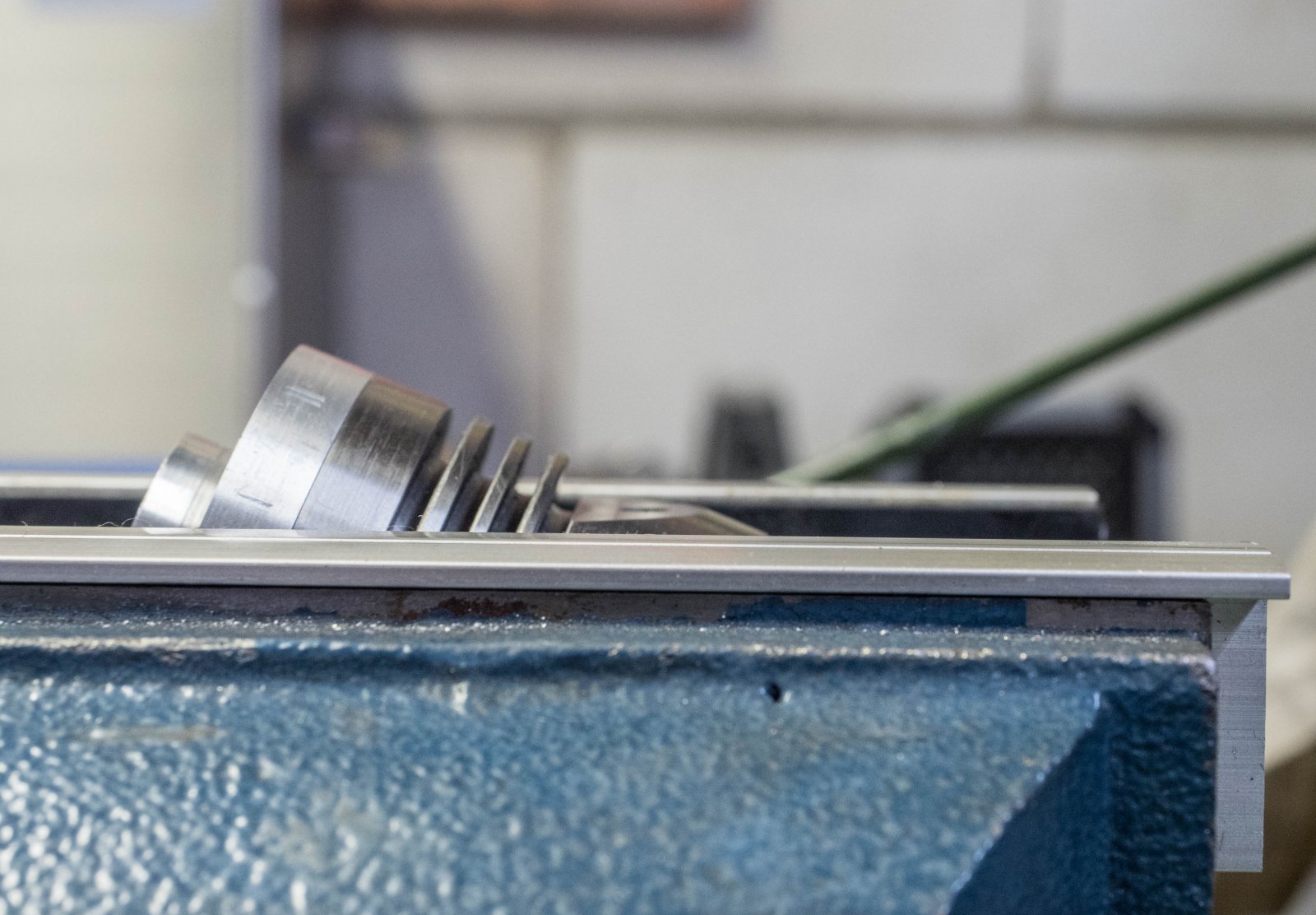

    Volgende klusje, draad tappen in het gat voor de injectie van het gasmengsel. Gat had ik eerder al geboord, onder een hoek. Ik wilde voor het tappen toch de boel een beetje goed in de bankschroef krijgen. Dus een beetje rommelen met wat hulpstukjes

    P9160007.jpg P9160008.jpg P9160009.jpg

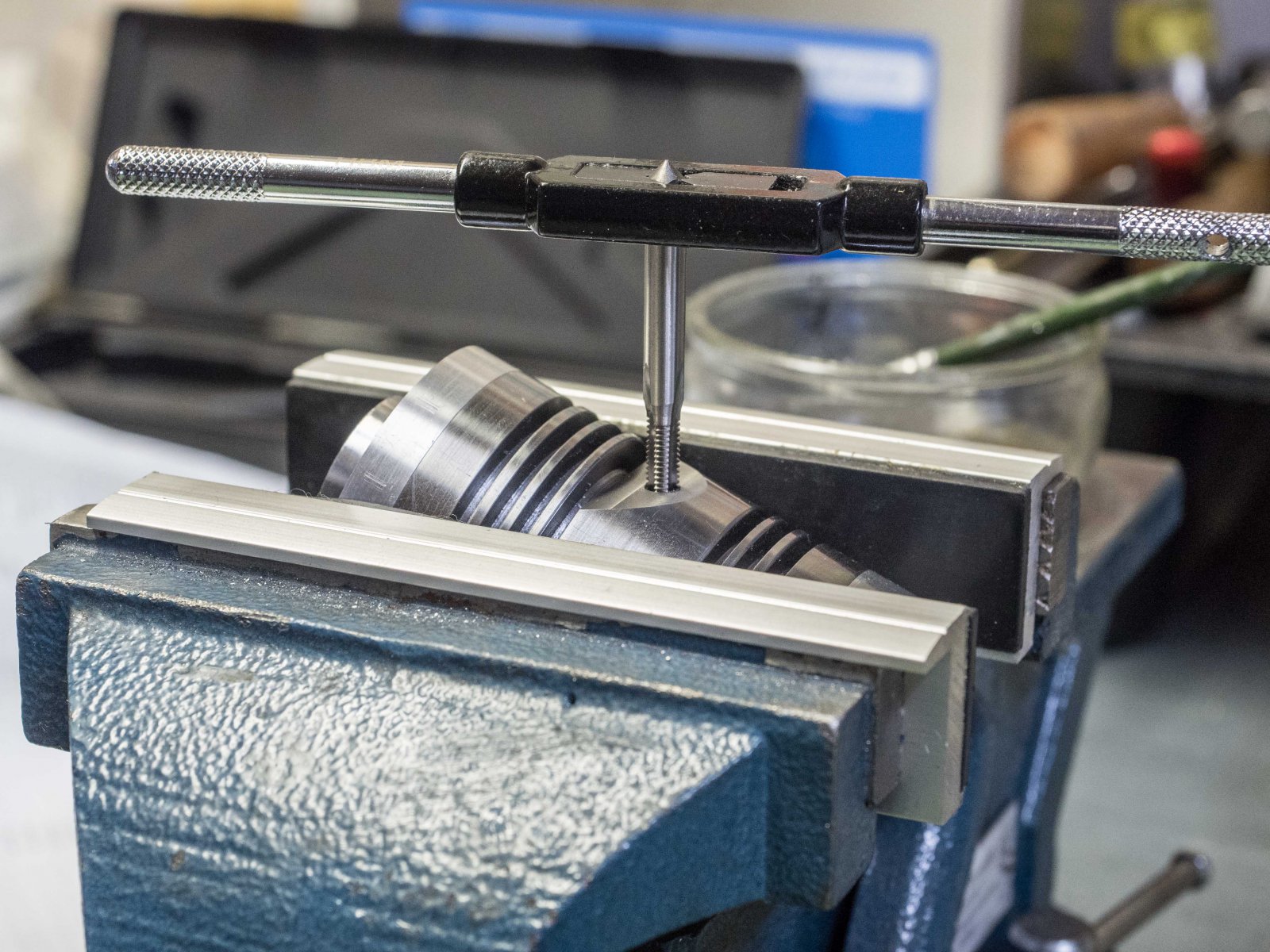

    Tappen maar, gelukkig een beetje normale maat (M6)


    Potter, R Groen en Johannes59 vinden dit leuk.
  5. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    171
    Locatie:
    Elburg
    Jeroen,

    Nu de cursus niet doorgaat, zal ik de bougie en de ringetjes wel opsturen.
    Als je mij even je adres gegevens stuurt ruud.groen@kpnmail.nl zal ik je het dit weekend toesturen, dan kun jij ook weer verder.
    Groet,
    Ruud.

    JeroenDorr vindt dit leuk.
  6. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    114
    Locatie:
    Spijk, West Betuwe
    Hartelijk dank Ruud, zeer gewaardeerd, mailtje verstuurd.

    Ik ben nog niet aan het soldeergedeelte van Debbie toegekomen, maar dat gaat natuurlijk wel komen. Dus ik hoop dat ze toch snel een cursus van de grond krijgen

    Jeroen

    R Groen vindt dit leuk.
  7. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.016
    Locatie:
    HELLEVOETSLUIS
    Je hebt een mooi machine park.
    Maar soms begrijp ik je niet.
    Nu over het tappen van schroefdraden.
    Jij boort eerst alle kernboringen, en ga dan uit de "vrije" hand tappen.
    Bij kleine schroefdraden gebruik ik geen wringijzer, op de onderstaand het gebruikte voor < 2mm.
    SAM_3247 verkleind.jpg
    Van links naar rechts, een geleider met aangescherpte punt voor detecteren van de boring, de handtap en een oude pennentang voor kleine stiftjes.

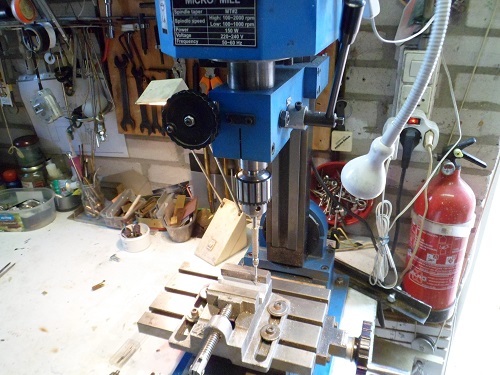

    Onderstaand in de machine:
    SAM_3248 verkleind.jpg

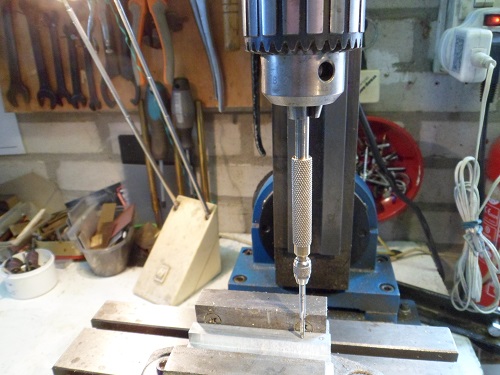

    Detail, de verticale geleiding van het tapgereedschap over de geleide pen.

    SAM_3249 verkleind.jpg

    Door de geleiding worden er geen dwarskrachten op de tap uitgeoefend.
    Groet, Henk

    JeroenDorr en willum vinden dit leuk.
  8. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    171
    Locatie:
    Elburg
    Jeroen,
    pakketje is net op de post gegaan.
    veel plezier ermee, ik hoop dat je ermee verder kunt.
    Groet,
    Ruud.

    JeroenDorr vindt dit leuk.
  9. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.614
    Locatie:
    noord-limburg
    Tappen

    Als ik het kerngat geboord heb
    blijft het werkstuk in dezelfde positie zitten
    om gelijk als volgende stap de schroefdraad te tappen.
    De tap volgt dan precies het boorgat.

    Een oorzaak van tappen die breken is dat de tap niet het boorgat volgt maar schuin wegloopt.
    Dit schuinweglopen kan de tap zelf zelden corrigeren om toch recht het boorgat te volgen.
    Te veel kracht op de tap met als gevolg een tapbreuk.
    Zonde.

    Verder is uiterst belangrijk dat boormaat en tapmaat ook aansluiten aan elkaar.

    Willum

    Laatst bewerkt: 19 sep 2020
  10. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    114
    Locatie:
    Spijk, West Betuwe

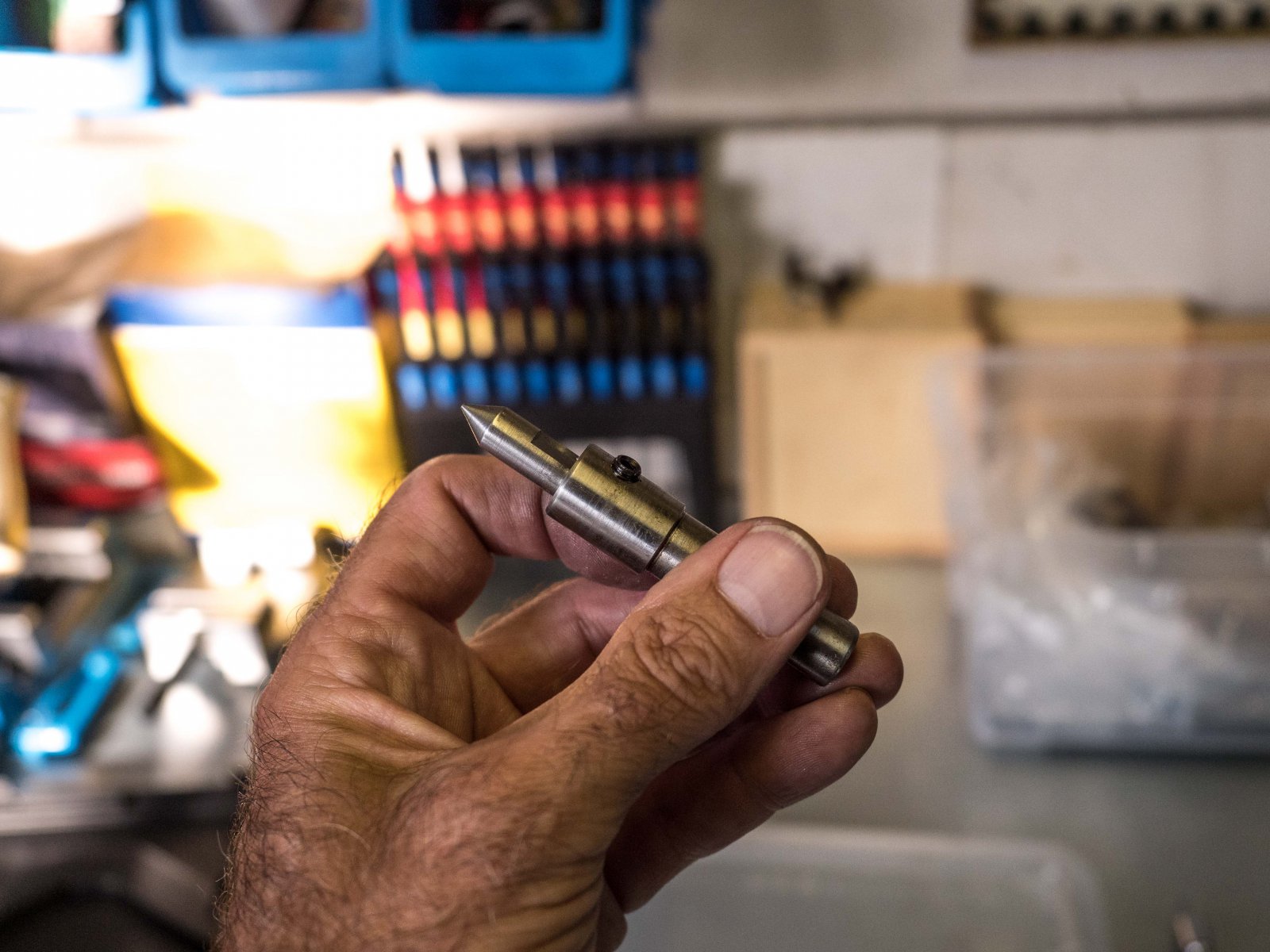

    Henk, Willem, weer bedankt voor de adviezen. Mijn allereeste projectje wat ik op mijn draaibankje maakte was een zogenaamde tap follower


    Maar op mijn mijn freesmachine is deze lastig te gebruiken in combinatie met een wringijzer, omdat de afstand van de kop tot the kolom relatief klein is. Ik moet nog een keer een wringijzertje modificeren. Voor die hele kleinet taps lijkt me zo’n pennentang ook wel wat.

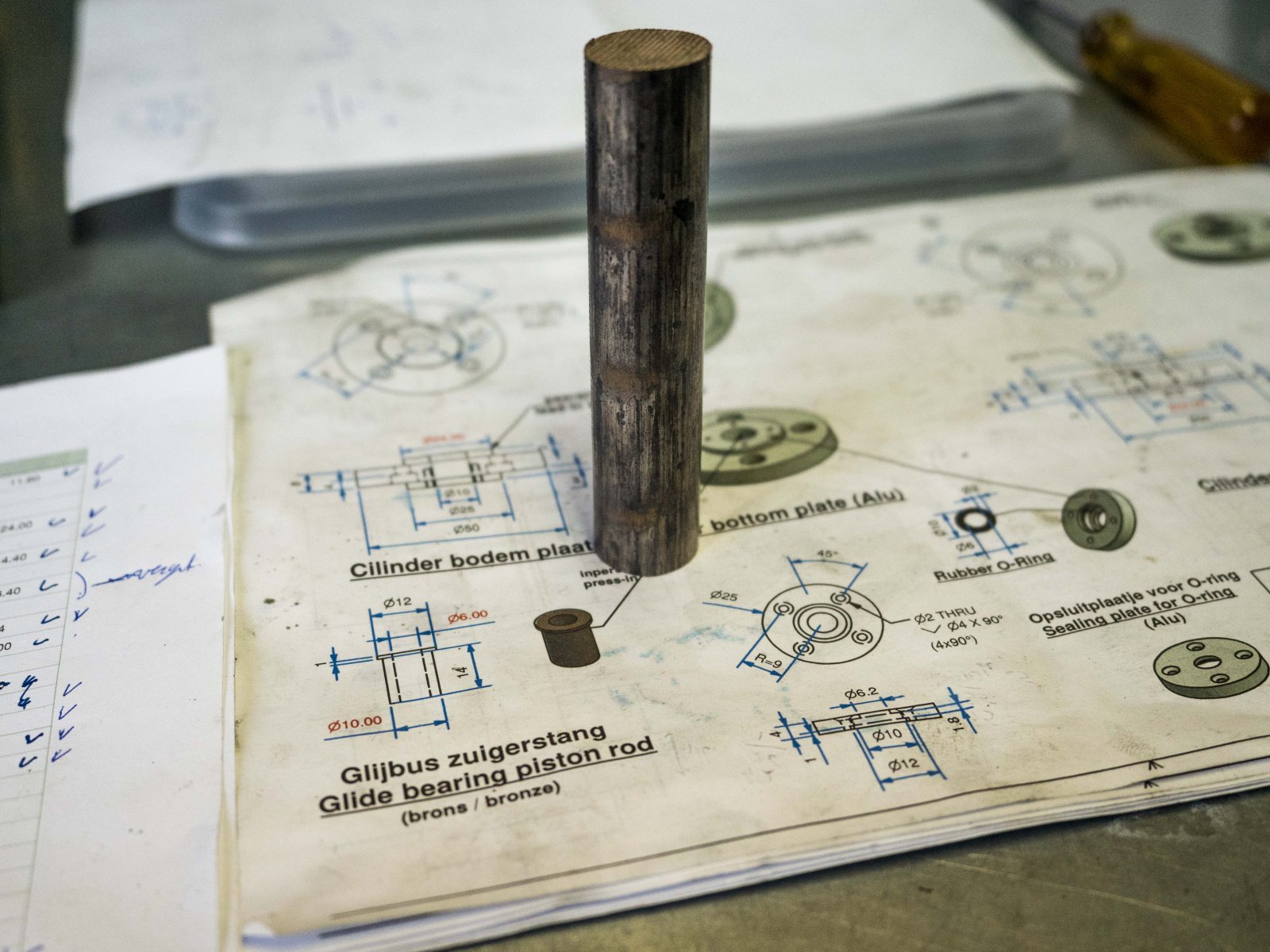

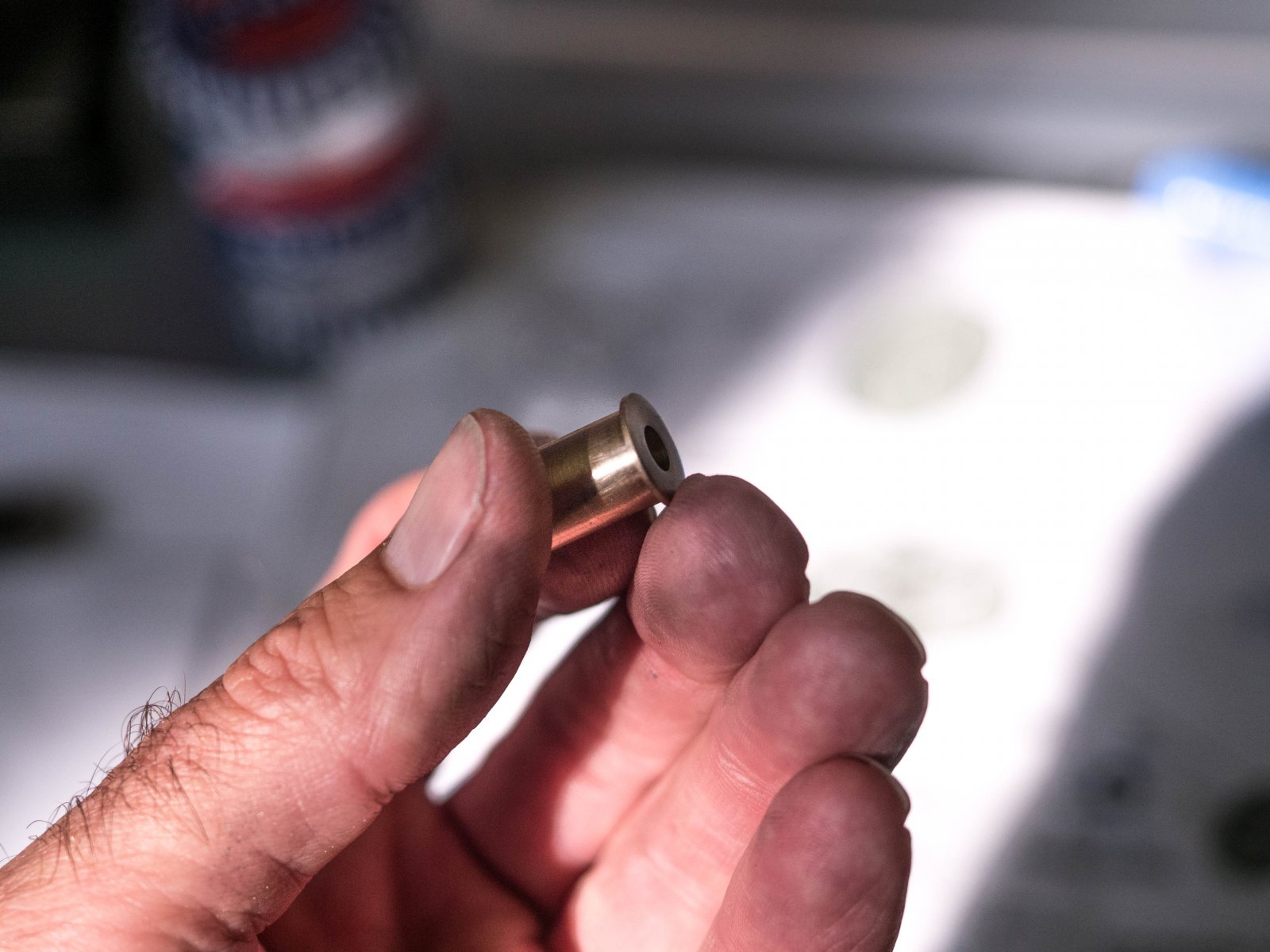

    Van het weekend begonnen aan de glijbus voor de zuigerstang, deze is gemaakt van brons. Gelukkig had ik genoeg brons ingekocht!

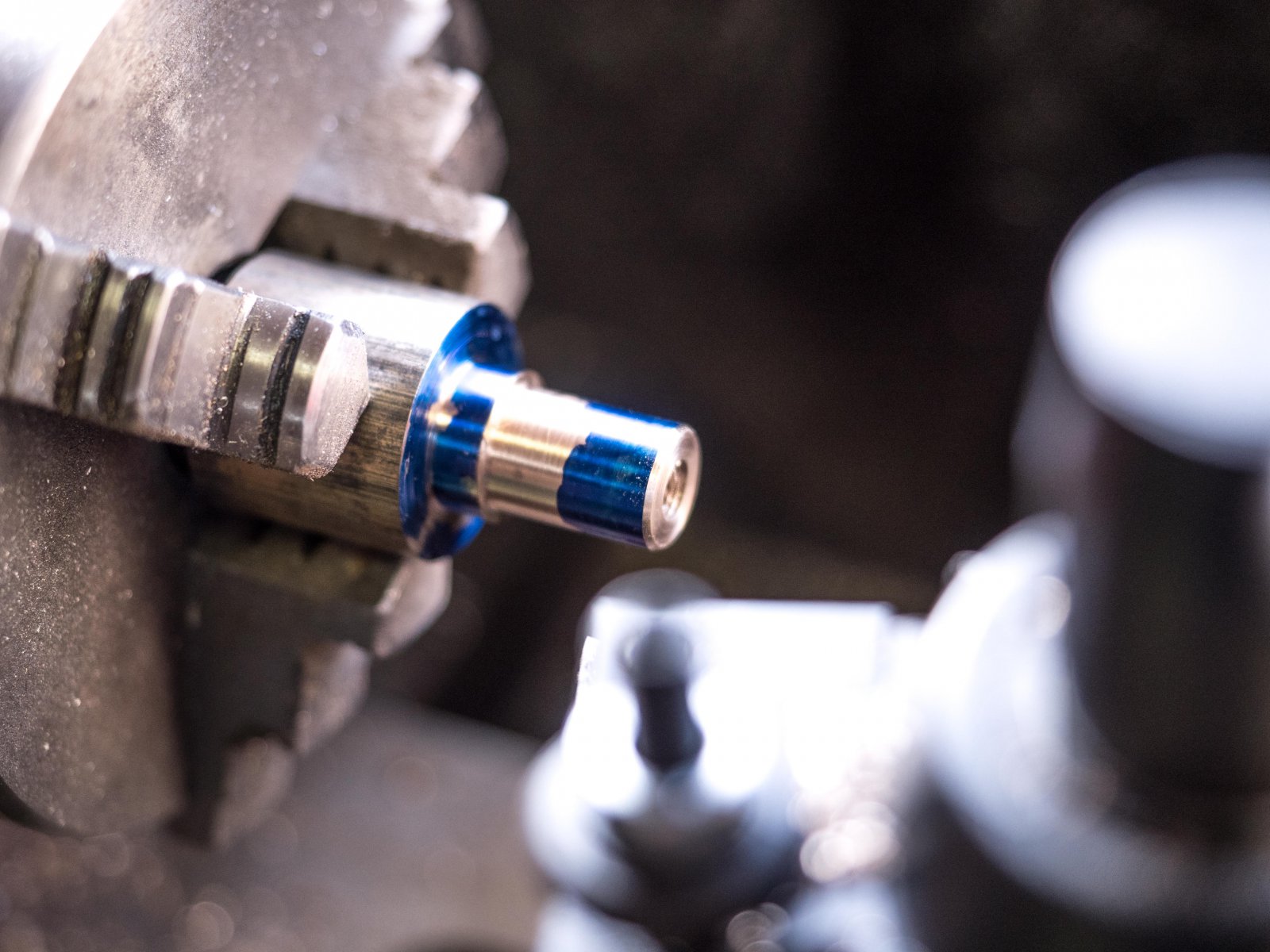

    Dit is een onderdeeltje waar de maatvoering heel precies moet. Dus aftekenen en meten, en meten en nog een keer meten


    Ik ben wel tevreden met het resultaat!

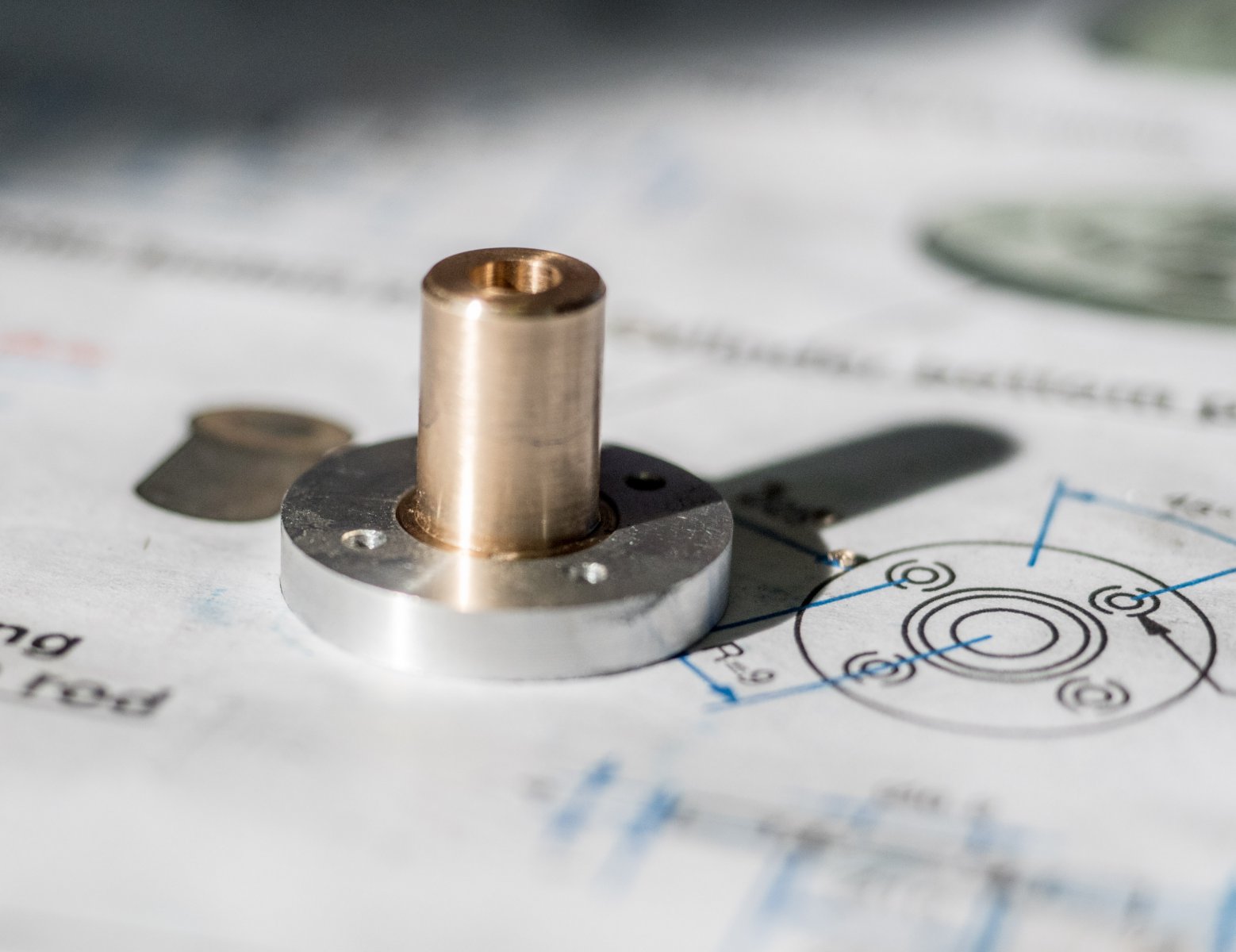

    Het flensje moet precies in het opsluitplaatje passen wat ik eerder maakte. Was in eerste instantie een fractie te hoog. Kon net met mijn nagel een randje voelen. Even met wat polijst pasta aan de gang en past nu perfect. Volledig vlak


    Volgende stap is het inpersen van de glijbus in de cylindplaat. Daarna boor en ruim ik het gat voor de zuigerstand op de juiste diameter (6mm)

    Jeroen

    Stoompomp, Zeiler, willum en 2 anderen vinden dit leuk.
  11. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.614
    Locatie:
    noord-limburg
    Jeroen

    Je zelfs gemaakte tap follower
    Ik heb de tekening gezien enkele berichten geleden.
    Mooi ding, stabiel.

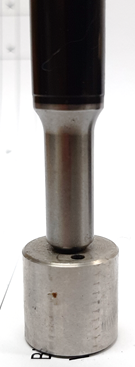

    Foto links,
    Als ik al een boorgat in een werkstuk heb
    en ik moet daar de center van weten
    om er draad in te tappen
    doe ik dat met een centerpunt
    met een op de draaibank aangedraaide punt.
    Een passende hss boor in het boorgat en daarmee centreren gebeurd ook.

    upload_2020-9-20_20-1-2.png upload_2020-9-20_20-2-38.png
    foto w.p. 9-2020

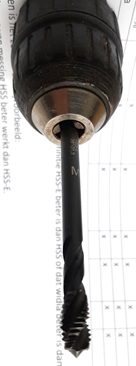

    Foto rechts moet ik nog steeds een keer het idee uitwerken.
    Het idee is een taphulpstuk te maken dat zo werkt als mijn snijplaathouder.
    (Die snijplaathouder heb ik hier al eens laten zien.)
    Hier schuift de boorkop over een asje zoals jou tap follower.
    Toch nog een keer maken, komt nog wel.

    Veel modelbouwplezier Jeroen,
    Willum

    JeroenDorr en Johannes59 vinden dit leuk.
  12. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    114
    Locatie:
    Spijk, West Betuwe
    Is iets vreemds met het forum. Ik probeer mijn foto’s te uploaden, zijn hetzelfde formaat als eerder, maar ik krijg melding dat de afbeelding te groot zijn.
    Ik heb ze al kleiner gemaakt 750Kb, maar gaat nog steeds niet? Is er iets mis met de upload functie?
    Jeroen

    Laatst bewerkt: 24 sep 2020
  13. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    114
    Locatie:
    Spijk, West Betuwe
    Problem met de foto’s opgelost. Was iets raars gegaan met de conversie van RAW naar JPEG; Kan ze helaas niet meer naar het juiste formaat omzetten. Dus jullie moeten me maar geloven. De glijbus voor de zuigerstang heb ik nu in de cilinderbodemplaat geperst. Cilinderbodemplaat half uurtje in de oven van mijn vrouw, dan gaat het wel zo makkelijk en daarna het gat in de glijbus geboord en geruimd.

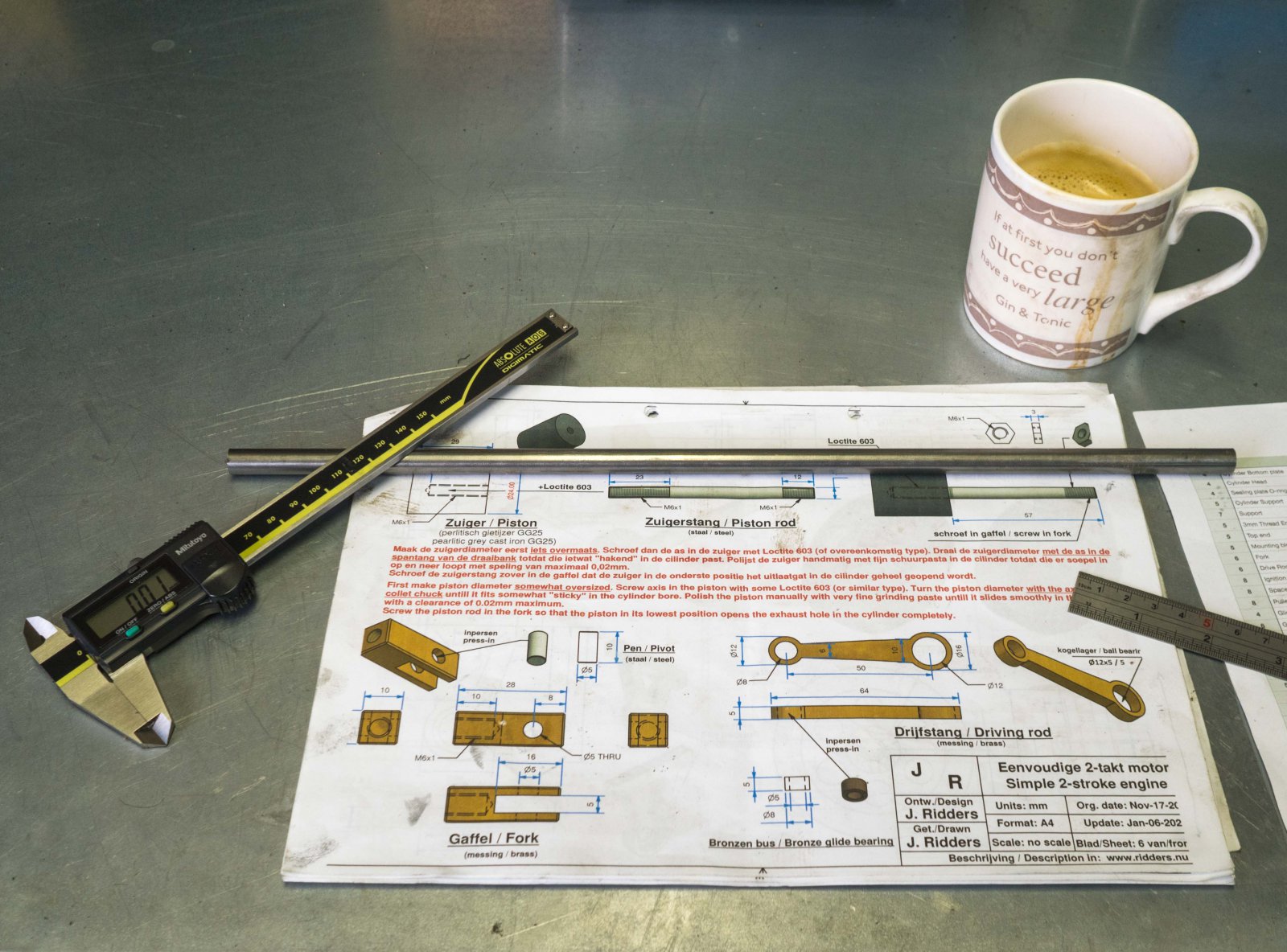

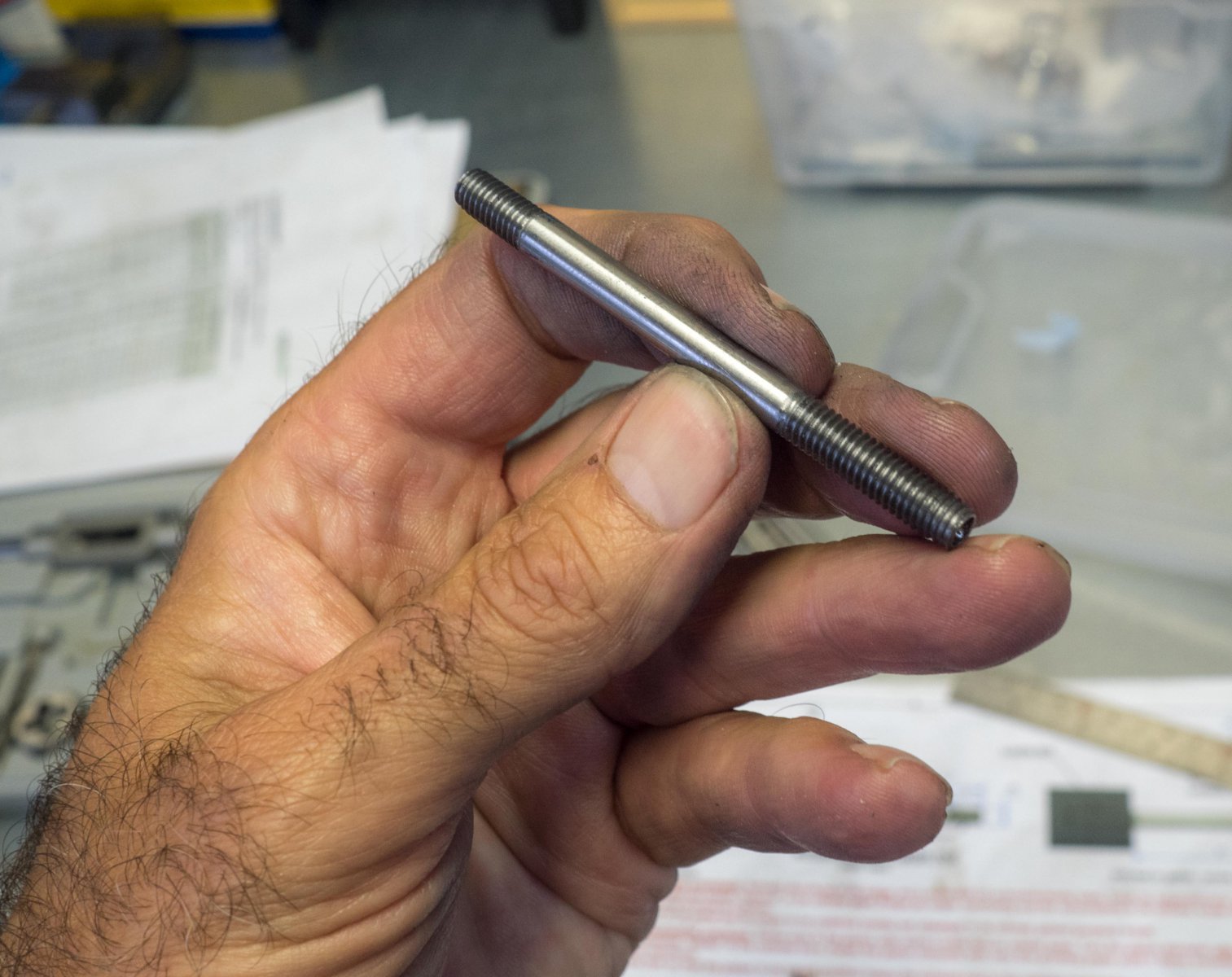

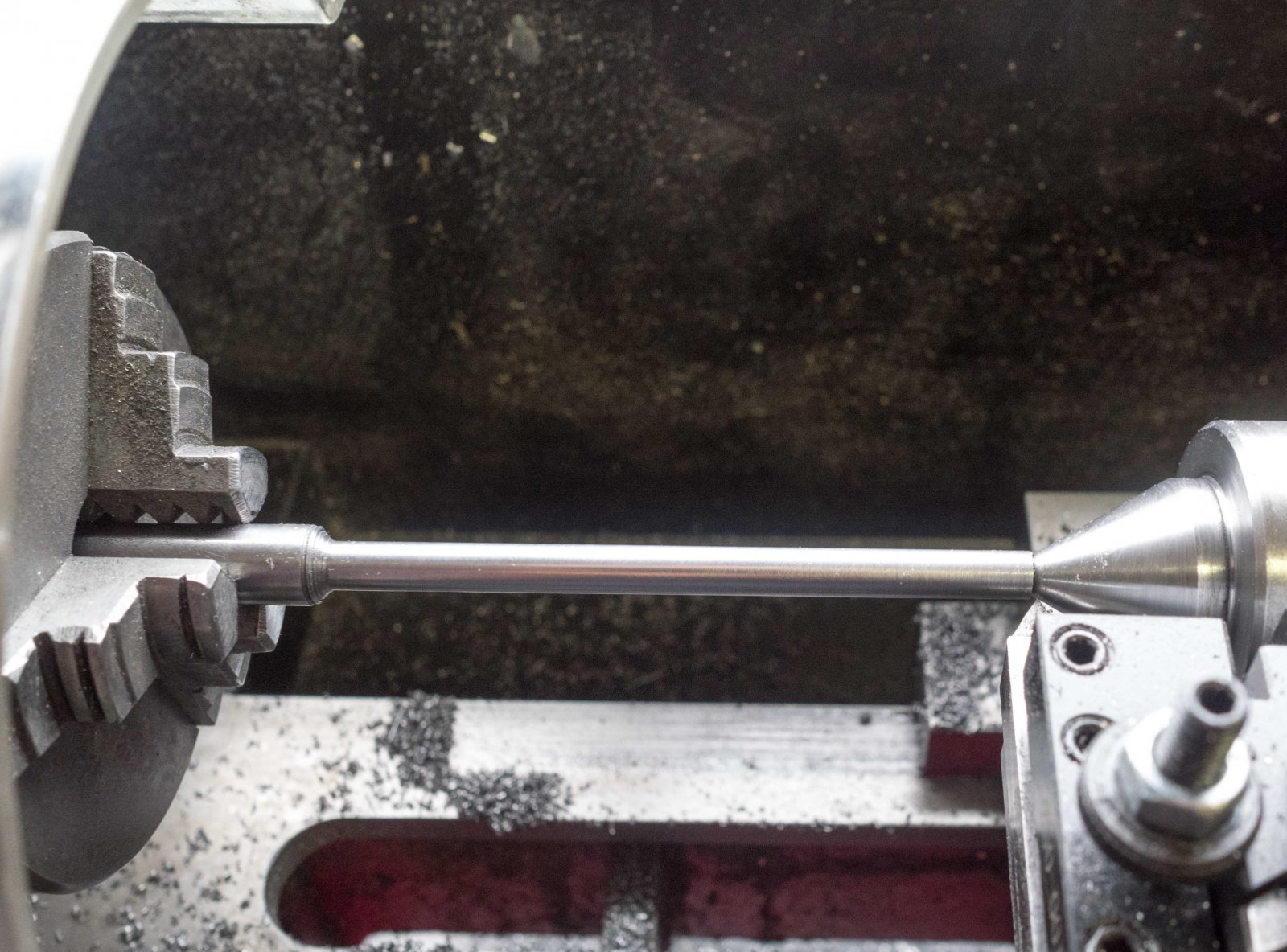

    Vandaag aan de gang gegaan met de zuigerstang. Gemaakt uit een stuk rond van 10mm.


    Op maat gebracht:

    Is ook weer gelukt!


    Was nog wel een heel gedoe om het allemaal precies pas te krijgen. Maar het ziet er wel netjes uit en beweegt zonder speling.

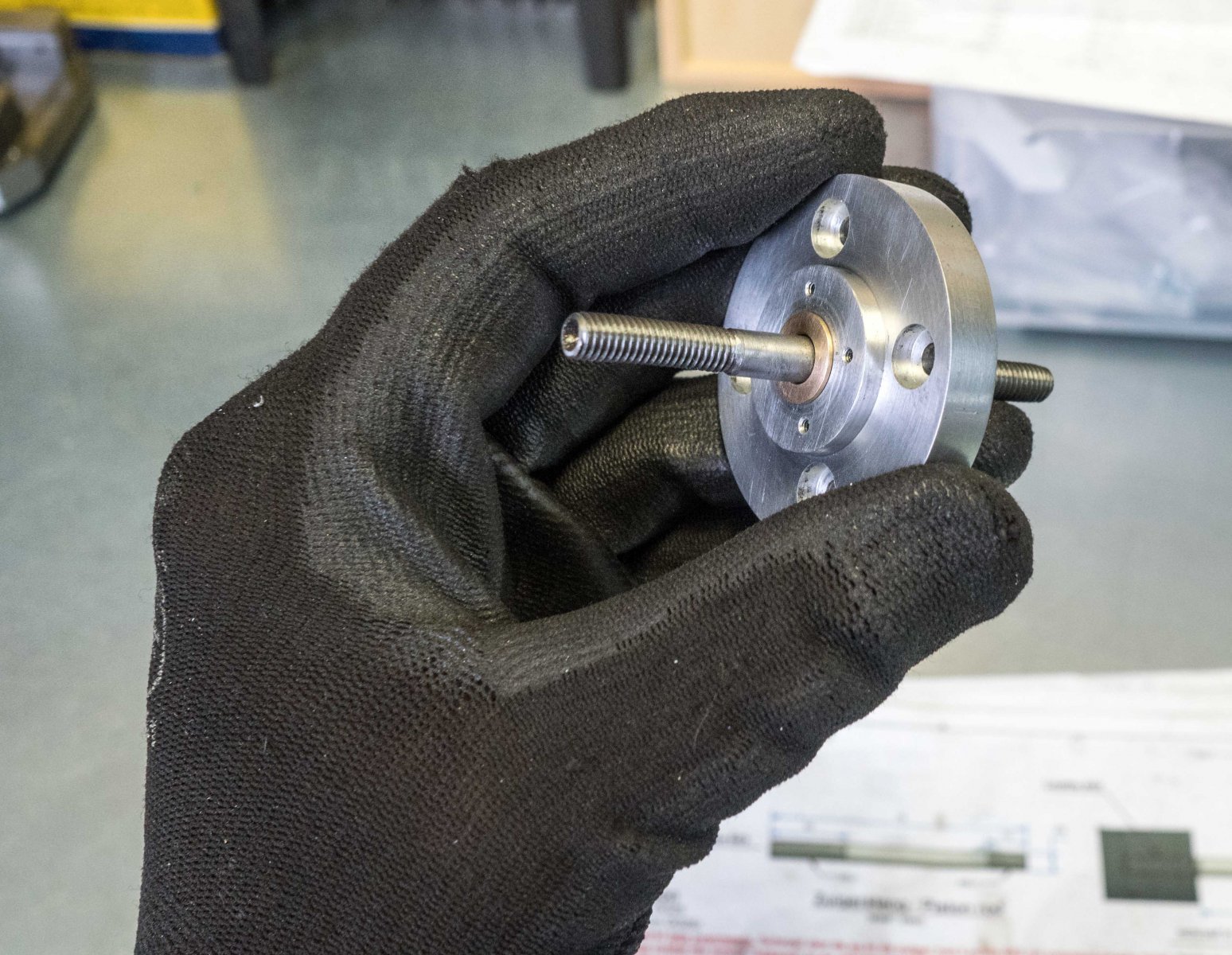

    Bovenstaand dus ook bewijs dat de glijbus dus echt erin zit

    Jeroen

    Potter, R Groen en Johannes59 vinden dit leuk.
  14. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    171
    Locatie:
    Elburg
    Netjes Jeroen.
    Vanwaar de handschoen? je lijkt mij niet iemand die bang is voor smerige handen.
    Groet,
    Ruud.

  15. Rhelie

    Rhelie Forum veteraan

    Lid geworden:
    16 sep 2004
    Berichten:
    10.655
    Locatie:
    Nootdorp
    Je wil toch niet met je haren in de draaibank komen ? veiligheid voor alles.

  16. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    114
    Locatie:
    Spijk, West Betuwe
    Nee Ruud, ik ben niet bang voor smerige handen. Alleen, door decennia werken met mijn handen heb ik wat allergieën opgelopen. Als ik sleutel aan mijn oldtimers draag ik altijd handschoenen, anders gaat het absoluut mis. Allerlei eczeem, opzetten van mijn vingers e.d.

    In verband met de veiligheid draag ik geen handschoenen tijdens draaien, boren en frezen. Altijd ringen en horloge af, korte mouwen. En tot nu toe gaat het gelukkig goed. Zijn natuurlijk allemaal vrij schone materialen waar we meewerken en ik ben erg voorzichtig met snijolie. Dus de veiligheid gaat hier altijd voor. En gelukkig nog geen problemen gehad.

    Ik was na het klussen aan Debbie nog wat aan rommelen in mijn garage, schoonmaken e.d. toen bedacht ik dat ik nog een fotootje met de drijfstang door het cilinderdeksel wilde hebben. Maar toen had ik al weer mijn handschoenen aan. Vandaar te zien op deze foto.

    Ik sta er normaal niet eens bij stil. Als ik mijn garage binnenstap is het eerste wat ik doe; handschoenen aan. Als ik dat niet doet, krijg ik geheid last. Het is pas een jaar of vier dat ik er last van heb. Ik heb nog wat andere middeltjes geprobeerd. Aan boord hadden we vroeger speciale creme die ook dit soort effecten moest voorkomen. Maar bij mij werkt niets meer, anders dan handschoenen. Sleutelen met handschoenen vond ik helemaal niks. Maar ik ben er nu goed aan gewend. Ik heb ook verschillende handschoenen voor verschillend klusjes.

    Het is een vervelende bijkomstigheid. Ik kan er zonder problemen 100 mee worden. Maar het is in zekere zin cumulatief. Hoe vaker en langer ik mijn handen bloot stel, hoe moeilijker ik er weer van de mogelijke diverse symptomen vanaf kom. Dus dan maar handschoenen, tenzij ik draai, boor en of frees.

    Mens moet wat!

    Jeroen

    Johannes59 vindt dit leuk.
  17. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.016
    Locatie:
    HELLEVOETSLUIS
    Vroeger veel met gasolie gewerkt?.
    De ouderwetse gasolie met hoog zwavel aandeel was zeker niet goed voor je handen.
    Inmiddels heb je ook ontdekt, dat al die verkooppraatjes van beschermende crèmes niet werken.
    Je hebt dit geaccepteerd, en je hoeft nu alleen nog maar 100 te worden.
    Groet, Henk

    Laatst bewerkt: 28 sep 2020 om 16:55
  18. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    171
    Locatie:
    Elburg
    Jeroen, het was maar als grap bedoeld hoor.
    Maar het is idd lastig als je last hebt van allergieën.
    Ik ken het, mijn zoon werkt met nikkel en ook dat kan heftige allergieën oproepen.
    Ik heb net een mailtje ontvangen om de lascursus op 17 oktober te houden, voor mij geen probleem, hoop maar dat dit hem gaat worden.
    Groet,
    Ruud.

  19. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.614
    Locatie:
    noord-limburg
    Ruud,

    Ik heb net een mailtje ontvangen
    om de lascursus op 17 oktober te houden,
    voor mij geen probleem,
    hoop maar dat dit hem gaat worden.
    Groet,
    Ruud.


    Hardsolderen,
    Dat is toch weer mooi.
    Wat ga je daar allemaal hardsolderen?

    Veel modelbouwplezier,
    Willum

  20. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    171
    Locatie:
    Elburg
    Nog geen idee Willum, ik laat het allemaal over mij heen komen en hoop er een boel te leren.
    Wat ik in dit stadium van modelbouw het meest moeite mee heb, is wat ik pas heb moeten doen het zilversolderen van de krukas (gewoon staal) van mijn hit & miss motor.
    Ik hoop dat we zoiets ook kunnen behandelen.
    Groet,
    Ruud.
