Bouw van Debbie, tweetakt motor

Discussie in 'Stoom techniek' gestart door JeroenDorr, 10 jul 2020.

  1. verfbrander

    verfbrander

    Lid geworden:
    23 dec 2005
    Berichten:
    1.254
    Locatie:
    Gouda
    Mooi man, netjes hoor

    JeroenDorr vindt dit leuk.
  2. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.142
    Locatie:
    HELLEVOETSLUIS
    Echt met respect, mooi gemaakt.
    Nu blijkt, dat het nadeel van kantelen van de bovenkop ook een voordeel heeft.
    De bewerking ziet er en vooral technisch goed uit!.
    Ter aanvulling:
    Ik zag, dat je 70° wilde schrijven.
    Deze tekens zijn eenvoudig te maken door de combinatie van:
    - ø = de Alt toets plus 155
    - ° = de Alt toets plus 248
    Op het Internet zijn ook de ander ASCII codes te vinden.
    Veel succes met de volgende werkzaamheden.
    Henk

  3. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    472
    Heel netjes gemaakt .:worship:
    Ik blijf het volgen !!
    Dirk

  4. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    241
    Locatie:
    Elburg
    Mooi Jeroen, heel netjes.
    Ben benieuwd hoe hij straks loopt.
    Gr. Ruud.

  5. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe

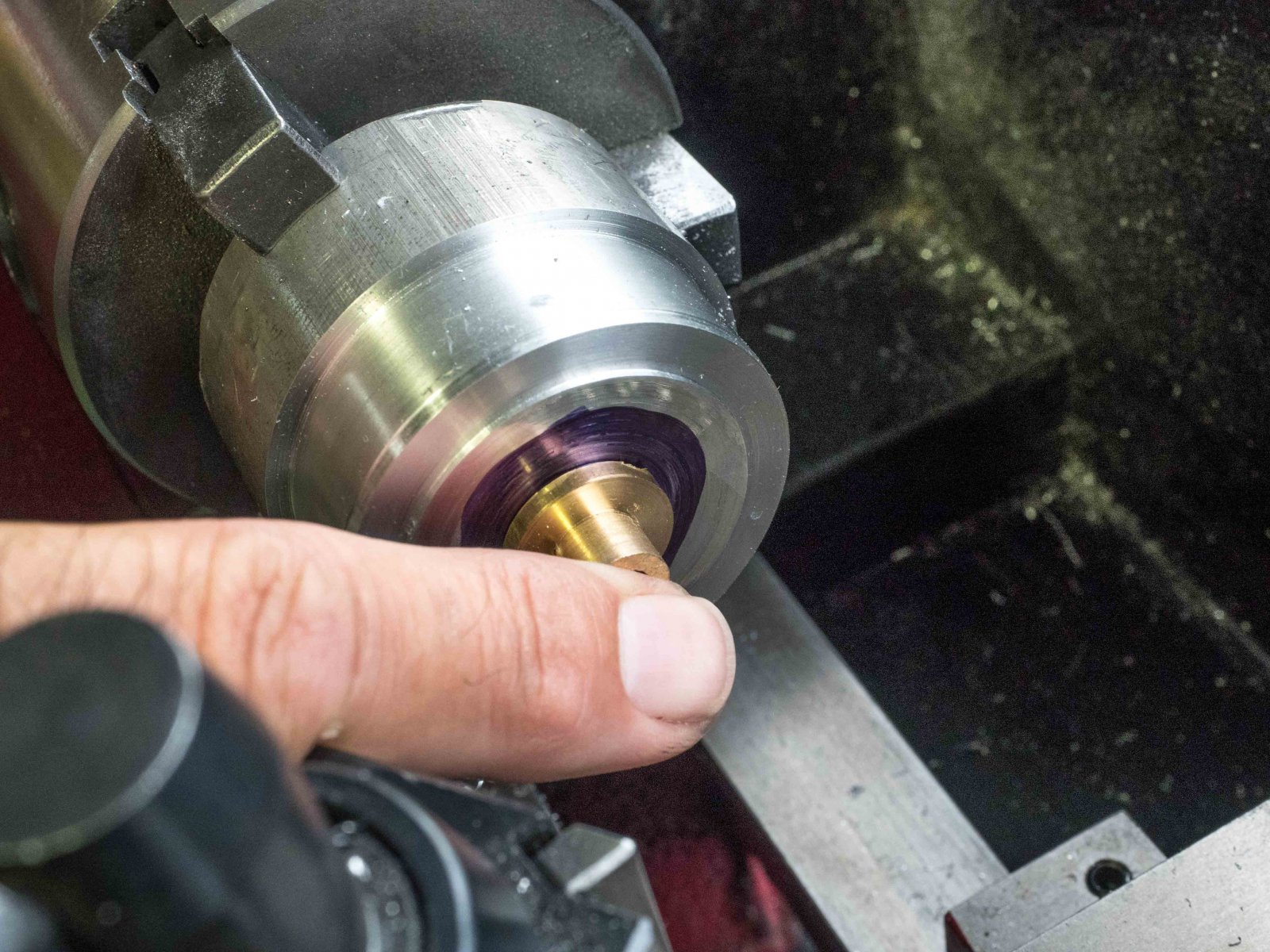

    Dit weekend hoop ik aan de cilinder bodem plaat te beginnen. In de cilinder bodem plaat komt een bronzen bus die geperst moet worden.

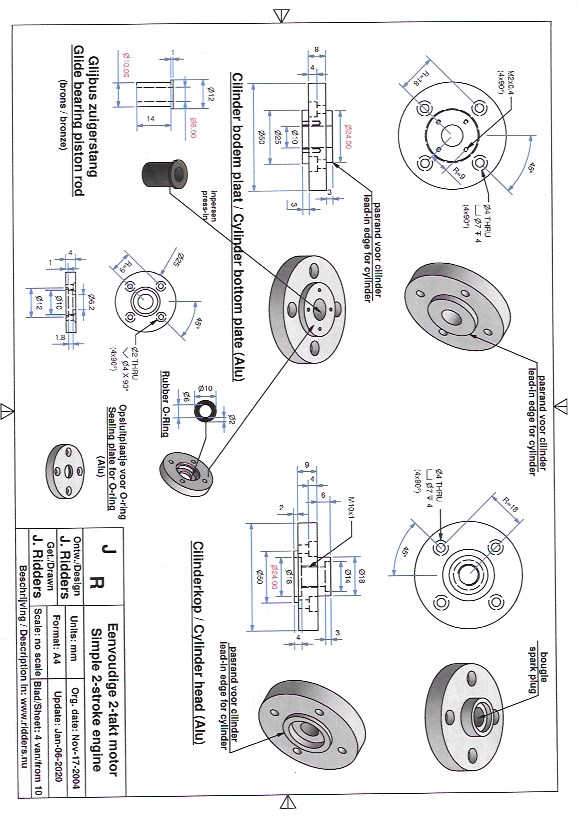

    Debbie sheet 4 cyliinder plate.jpeg

    Ik heb een paar vragen:

    Hoe kan ik het beste de exacte maatvoering voor het gat in de bodem plaat en buitendiameter voor de bus bepalen. Het gat in de bodemplaat is 10mm. Dus ik dacht boren en ruimen. Dan kan ik het ook precies meten. Maar hoe kom ik dan tot de buitendiameter op de bus, zodat ie geperst kan worden?

    Met zo’n persing van de bronzen bus loop ik dan het gevaar dat de binnendiameter van de bus iets nauwer is geworden. Heeft het zin om de binnendiameter op de juiste diameter te draaien/ruimen nadat de bus in de de bodem plaat is geperst wellicht?

    Alvast hartelijke dank!

    Jeroen

  6. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.142
    Locatie:
    HELLEVOETSLUIS
    Neem nu het verbussen van de zuigerpen lager in de zuigerstang.
    Dit was vroeger een bronzen bus, die gekoeld in het zuigerstang oog werd geperst.
    Daar na het inpersen is de inwendige diameter veranderd, daarna werd met een verstelbare ruimer de boring voor de zuigerpen weer op maat gemaakt.
    Ik geef alleen dit voorbeeld. Het maakt niet uit wat, maar door inkrimpen wordt de binnen boring kleiner.
    Dus eerst, desnoods aan aan de binnen diameter onbewerkt(niet op de exacte maat), inkrimpen en dan de boring op maat ruimen.

  7. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe

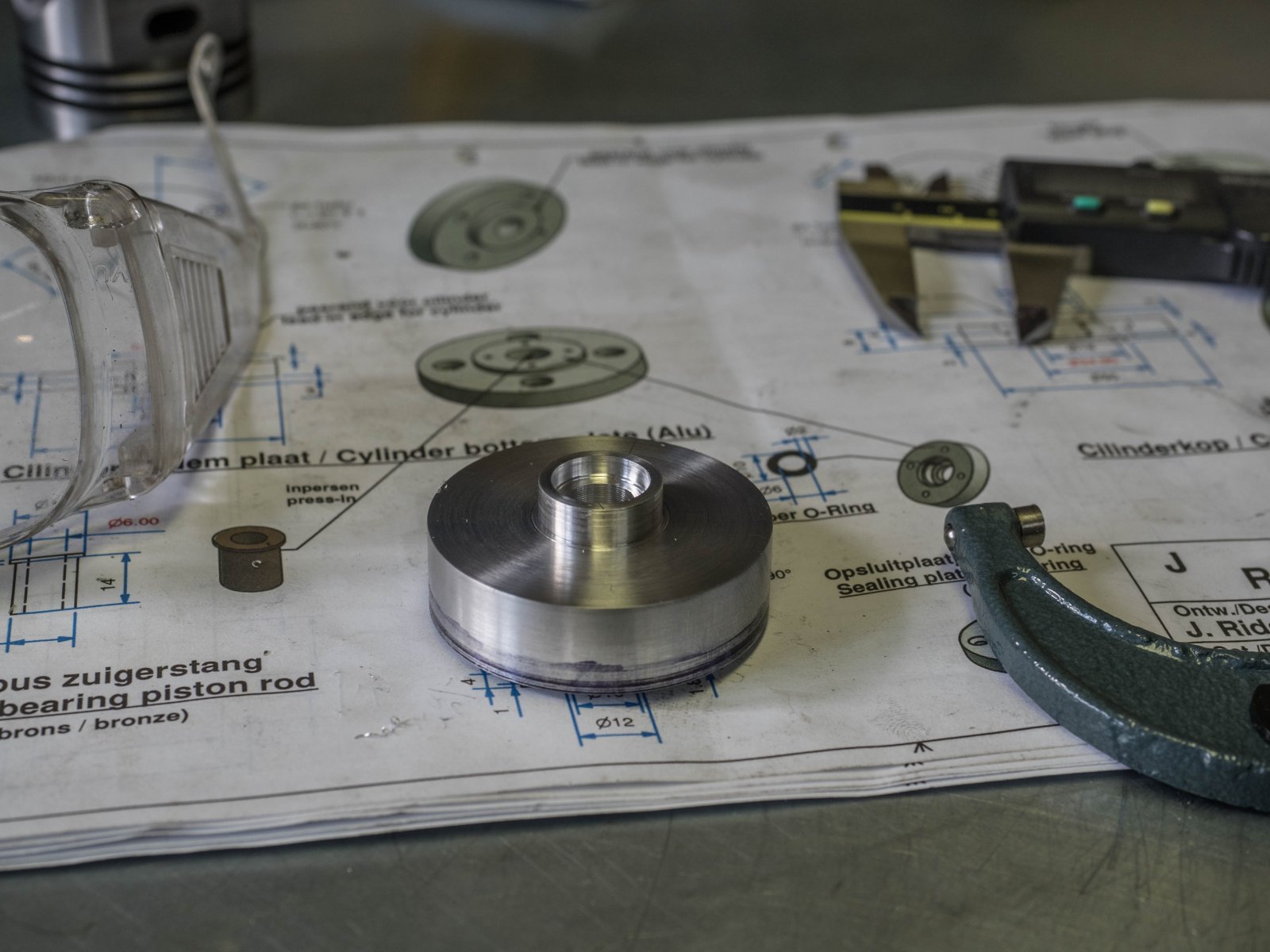

    Weer een stukje verder gekomen. Ik maak de cilinder bodem plaat en de cilinderkop uit een stukje staaf materiaal. Eerst de cilinderbodem plaat maar.

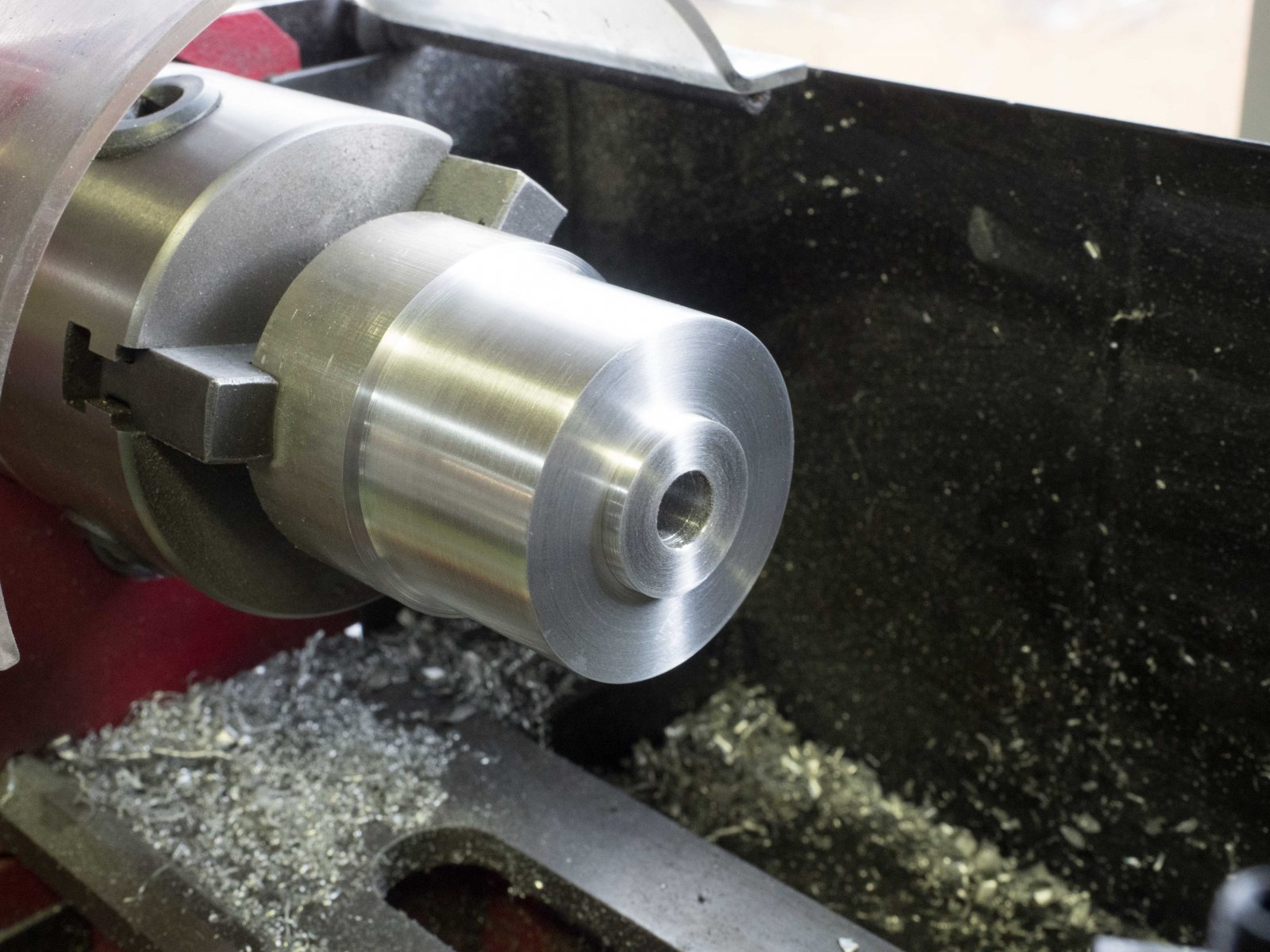

    Dit wordt de kant met de pasrand:

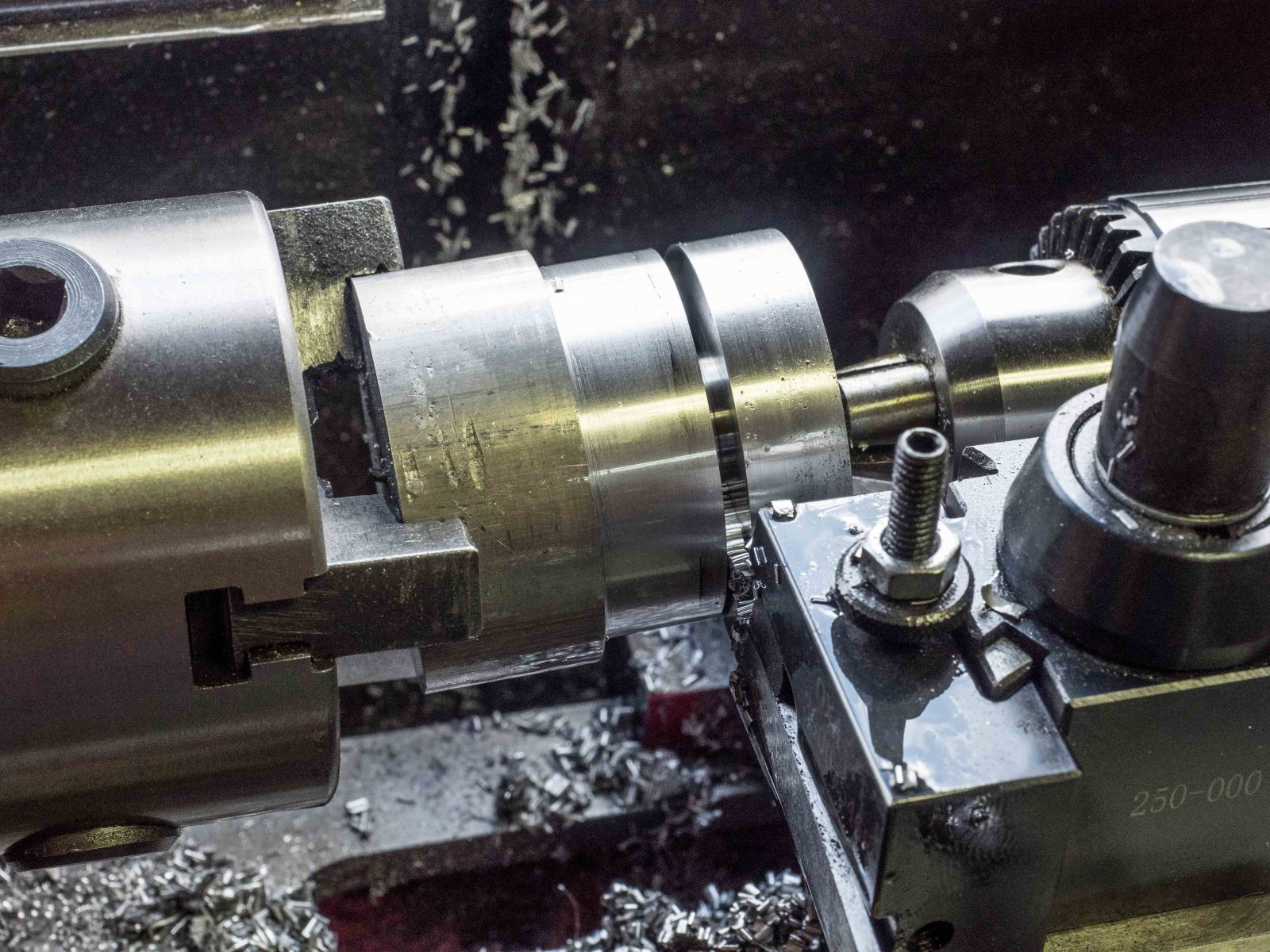

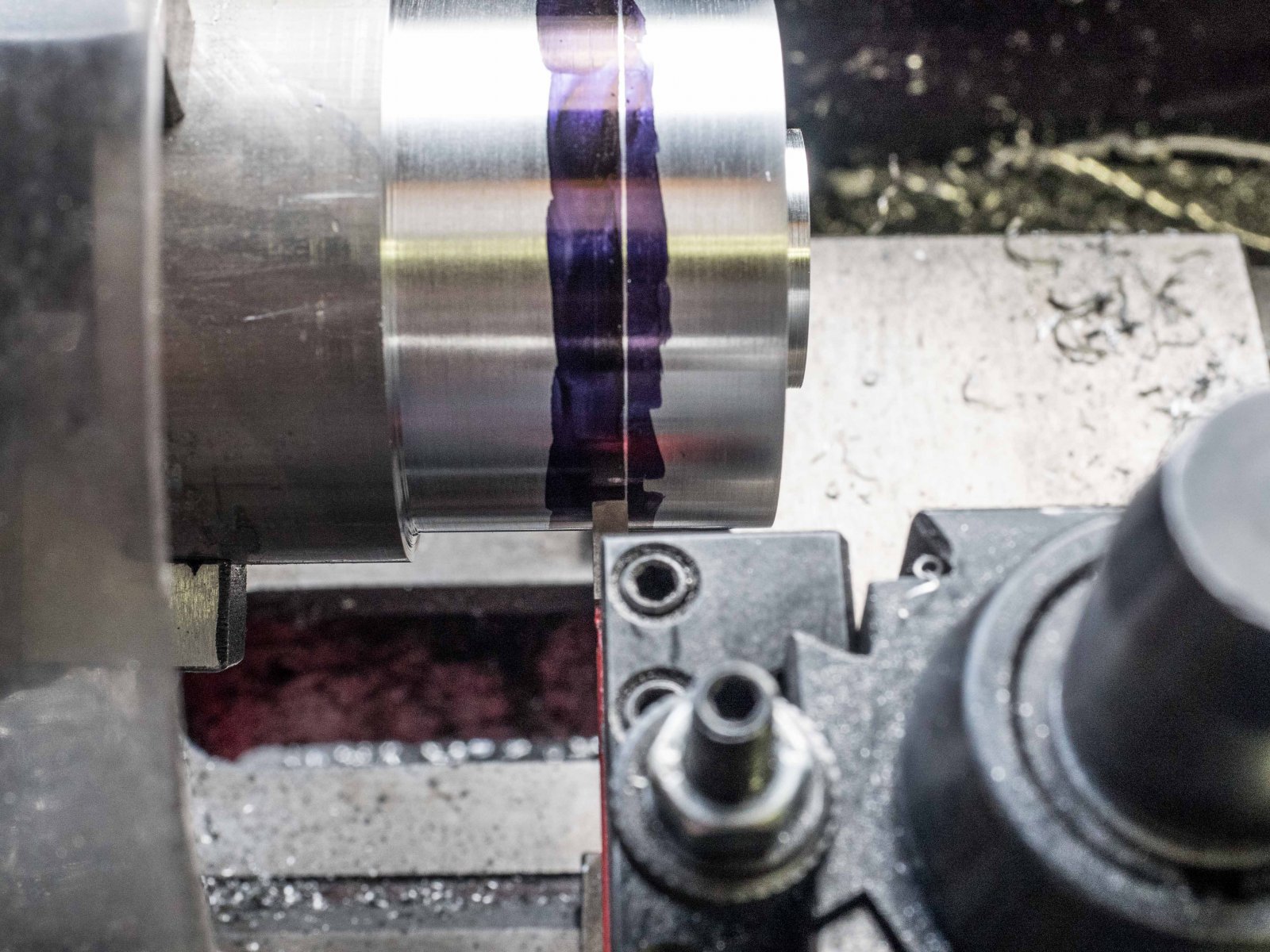

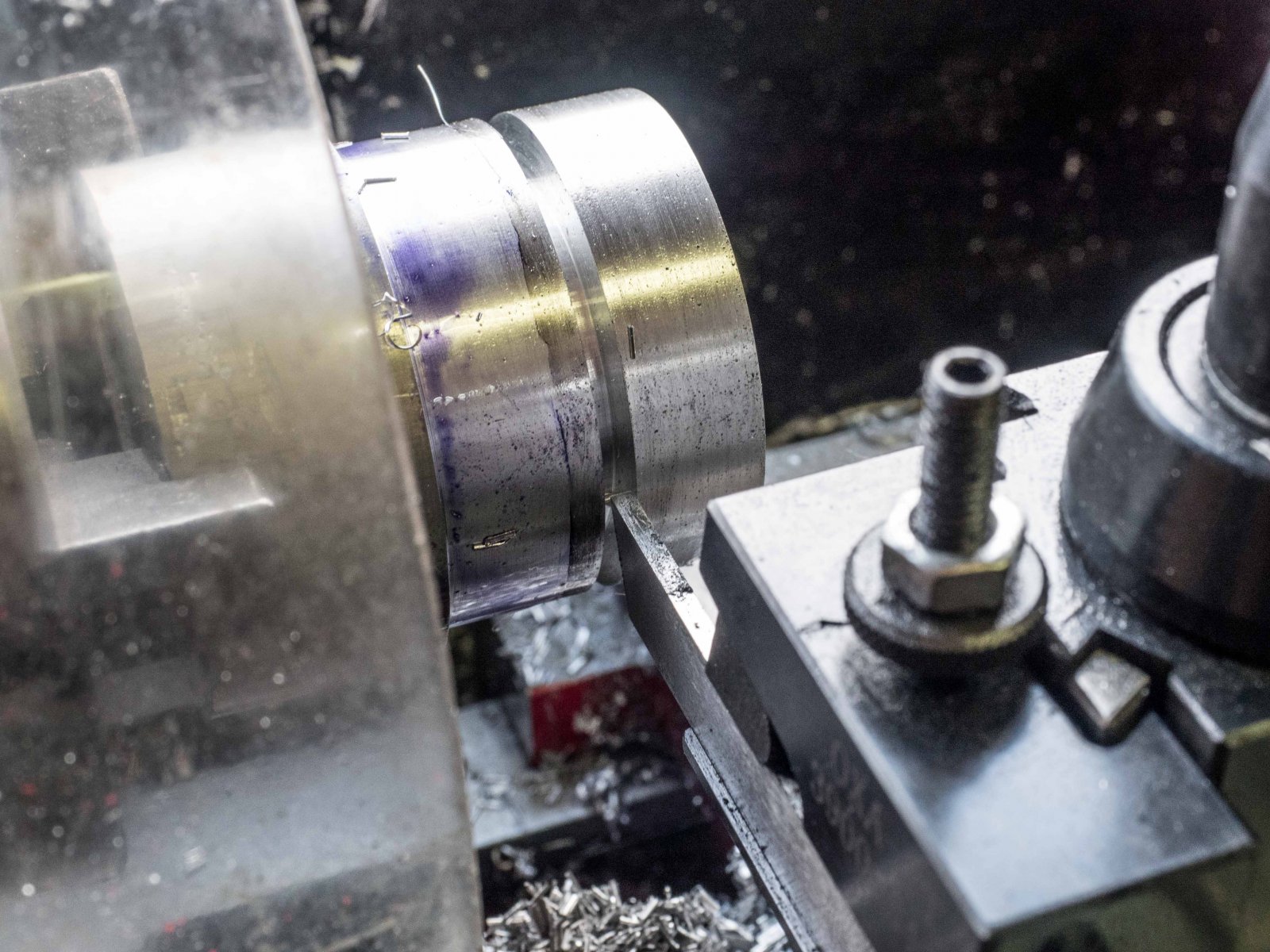

    Afsteken gaat ook al steeds wat beter. Maar met mijn kleine draaibankje moest ik eerst met een korte afsteekbeitel wat ruimte maken voordat ik met een langere beitel er helemaal doorheen kon.

    P8220019.jpg P8220020.jpg

    En toen ging het even niet zo heel goed en sloeg de boel vast. Was gelukkig allemaal snel te bestellen!

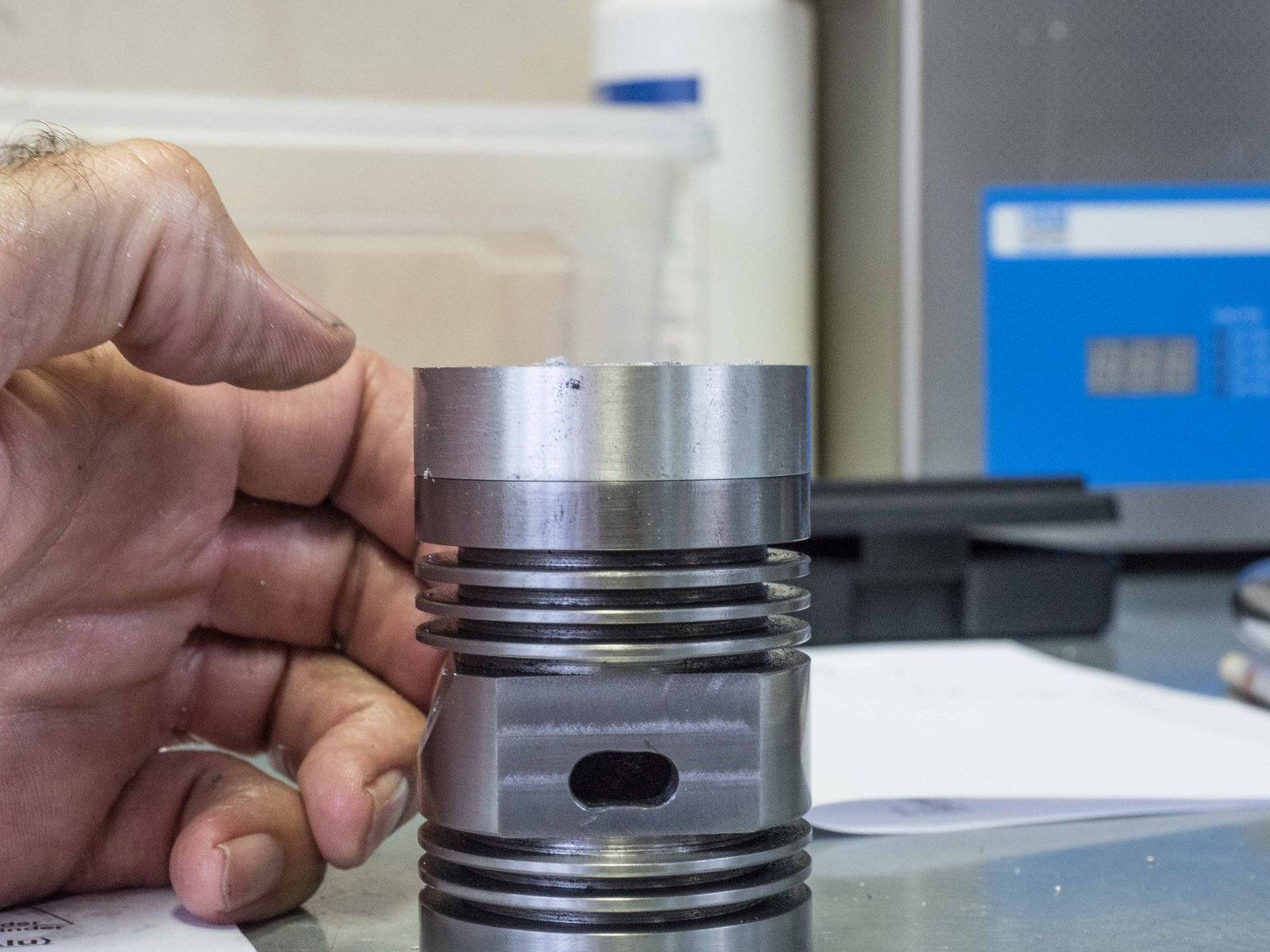

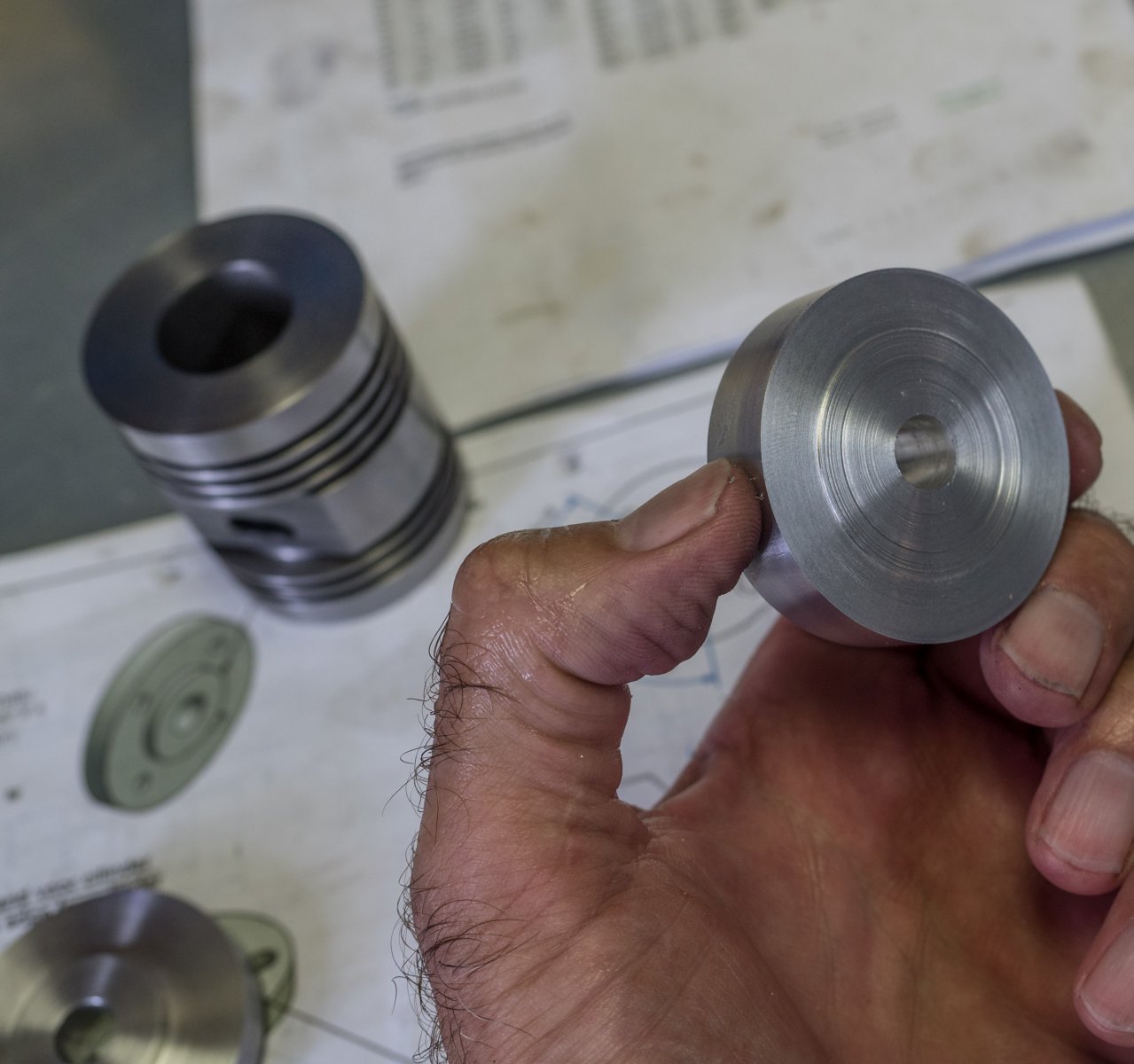

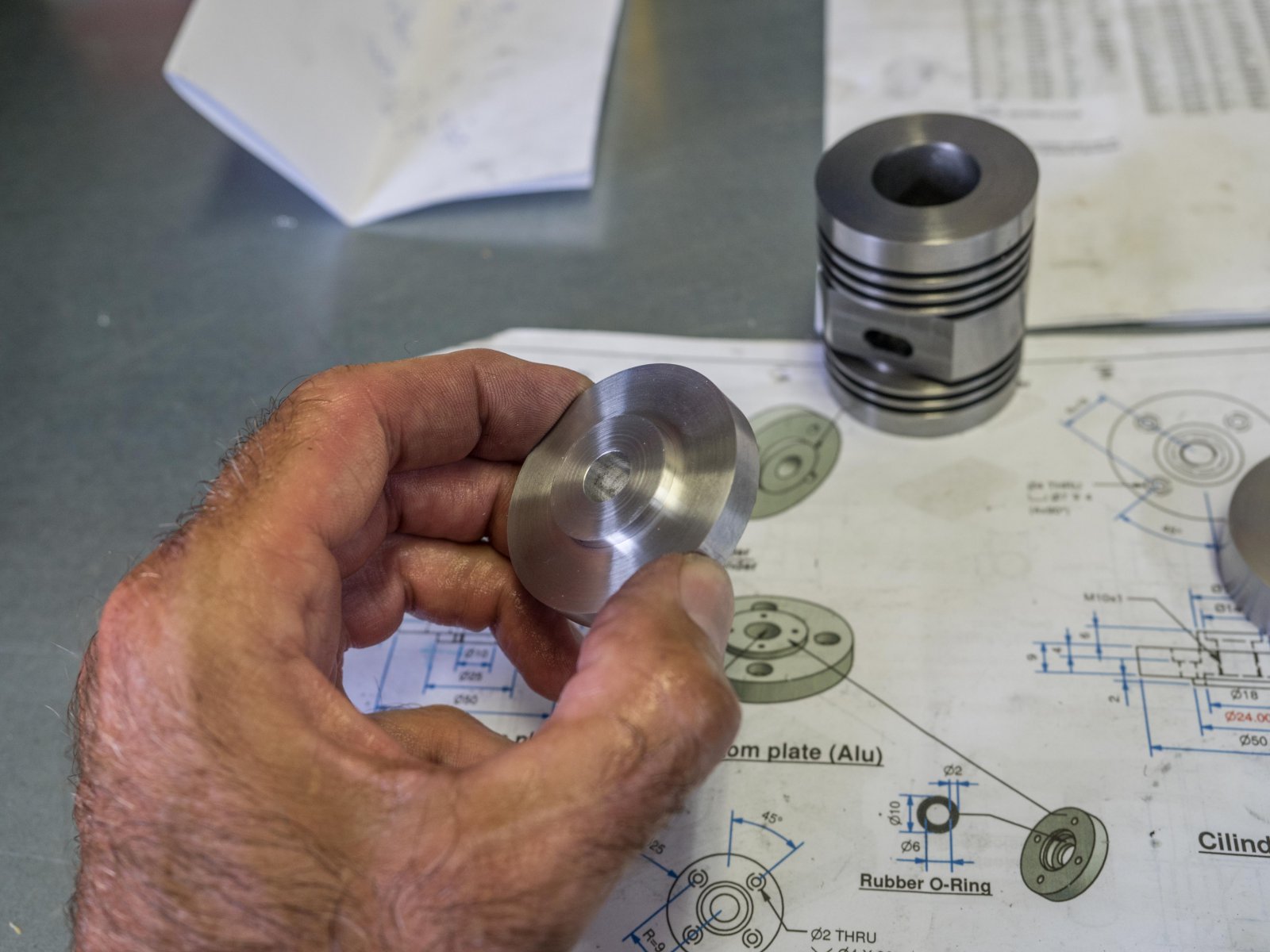

    Pasrond voor de cilinder past perfect!

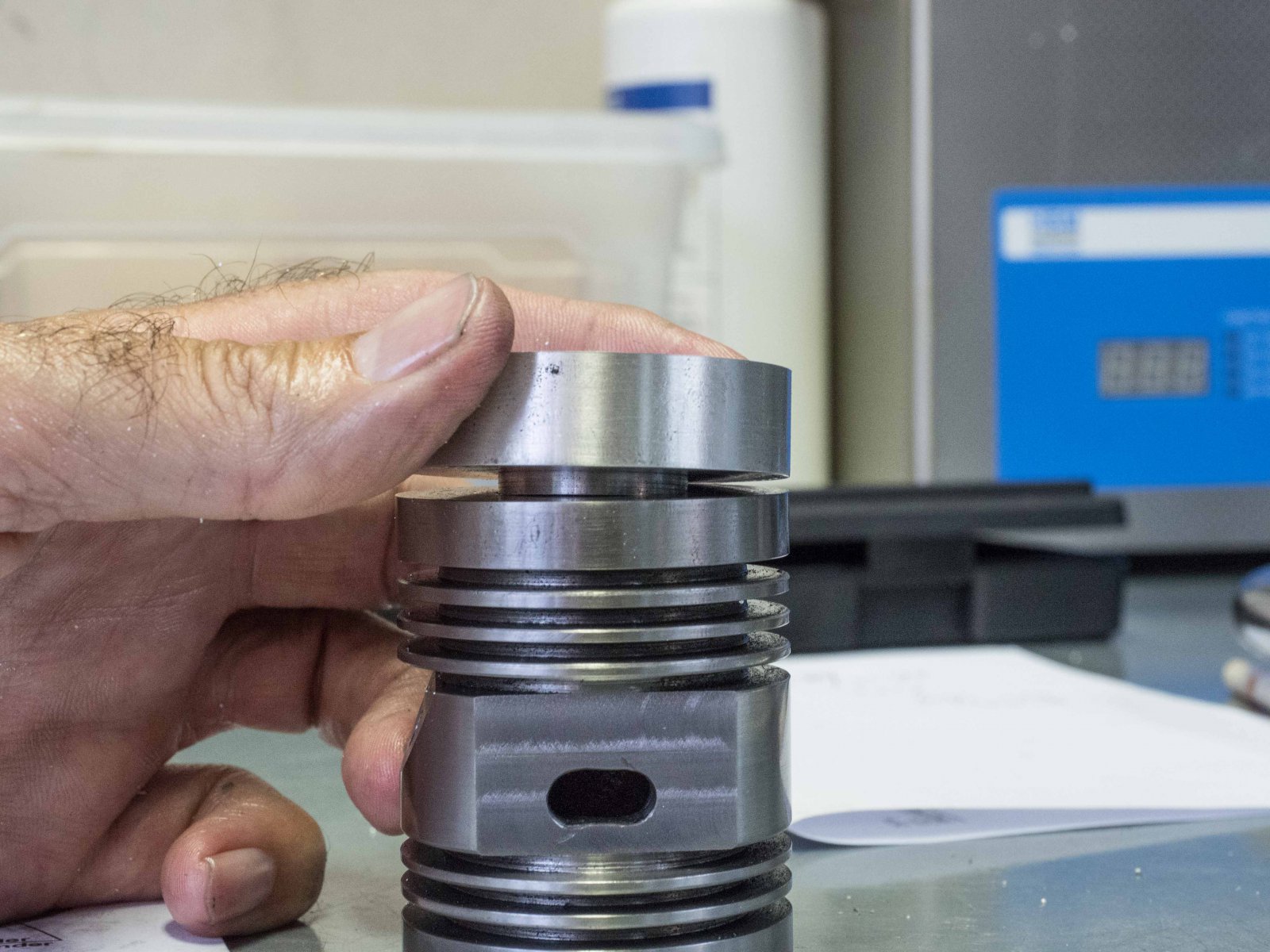

    P8220024.jpg P8220025.jpg

    Eerst nu even de cilinderkop maken van het resterende stuk aluminium staf wat nog ingespannen zit. Daarna beide onderdelen individueel afwerken.

    Jeroen

    ozy, Potter, Jan Walpot en 3 anderen vinden dit leuk.
  8. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    241
    Locatie:
    Elburg
    Strak wark Jeroen....

  9. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    Het plan was om vanmiddag naar het Openluchtmuseum in Arnhem te gaan. Weer zat niet mee, dus maar uitgesteld. Dus weer wat tijd aan Debbie besteed!

    Eerst maar even verder met wat nog in mijn draaibank zat; de cilinderkop. Aansluiting voor de bougie gemaakt. Aftekenen van de 18mm m.b.v. een onderdeeltje van mijn vorige project wat verkeerd ging:


    Om precies te werken heb je precieze meetapparatuur nodig. 14mm diameter, 3 mm diep


    Ik ben nog steeds niet erg goed in dit soort dingen. Heel veel concentratie. Mijn andere hobby is fotografie!!


    Afsteken gaat steeds beter. Of ik begin het een beetje te leren, of ik heb wat meer geluk. Waarschijnlijk een beetje van beide!!


    Ziet er prima uit!


    Even opnieuw in de draaibank, voorzichtig inspannen en afdraaien maar:


    Ziet er prima uit


    De cilinderbodemplaat ook opnieuw ingespannen en afgedraaid

    Nog een zijde die ik moet afdraaien;


    ozy, norwin, R Groen en 4 anderen vinden dit leuk.
  10. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    241
    Locatie:
    Elburg
    Heb je al een bougie Jeroen.
    Of ga je die zelf maken.
    Gr. Ruud.

    JeroenDorr vindt dit leuk.
  11. verfbrander

    verfbrander

    Lid geworden:
    23 dec 2005
    Berichten:
    1.254
    Locatie:
    Gouda
    Zelf maken..leuk werk.
    Gelijk een paar extra maken.

    JeroenDorr vindt dit leuk.
  12. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    241
    Locatie:
    Elburg
    Jeroen,
    Mocht je hem niet zelf willen maken.
    Ik heb onlangs 4 bougietjes gekocht, die dingen kosten geen drol.
    Als je er een wilt hebben kan ik hem met de lascursus wel meebrengen (hij is gratis)
    Groet,
    Ruud.

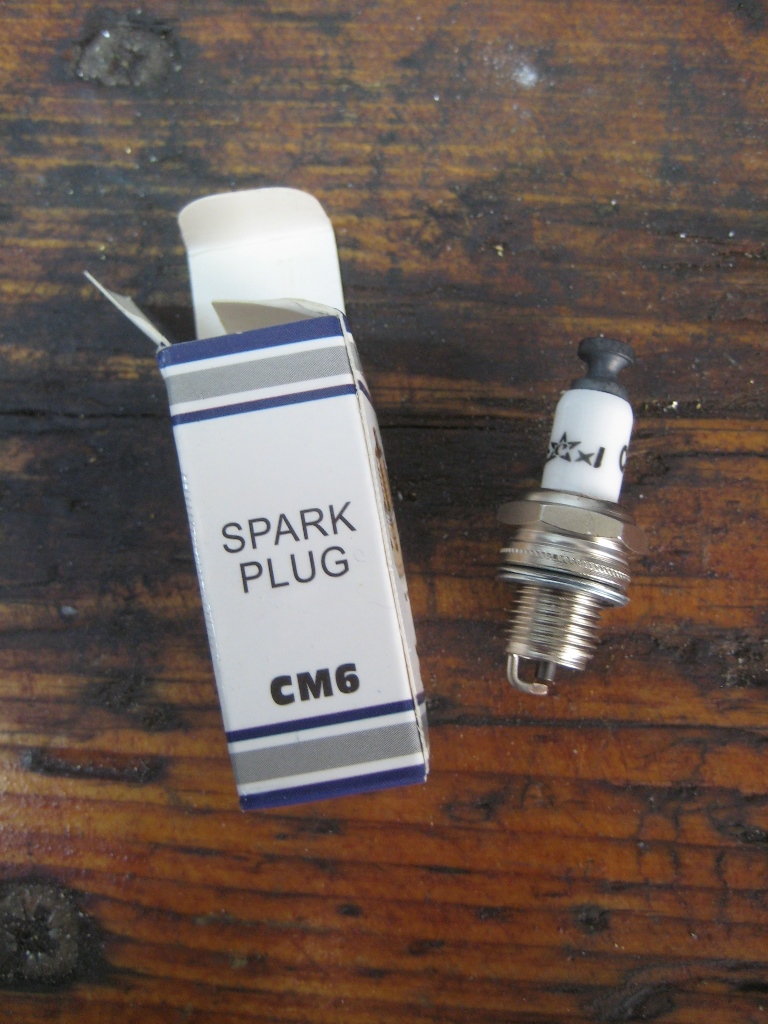

    IMG_5515 small.JPG

    JeroenDorr, Gea en norwin vinden dit leuk.
  13. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    Hi Ruud, alvast hartstikke bedankt!
    In het ontwerp van Jan Ridders zit ook de bougie, maar het is wel handig om een ready-made te hebben om wat te experimenteren!

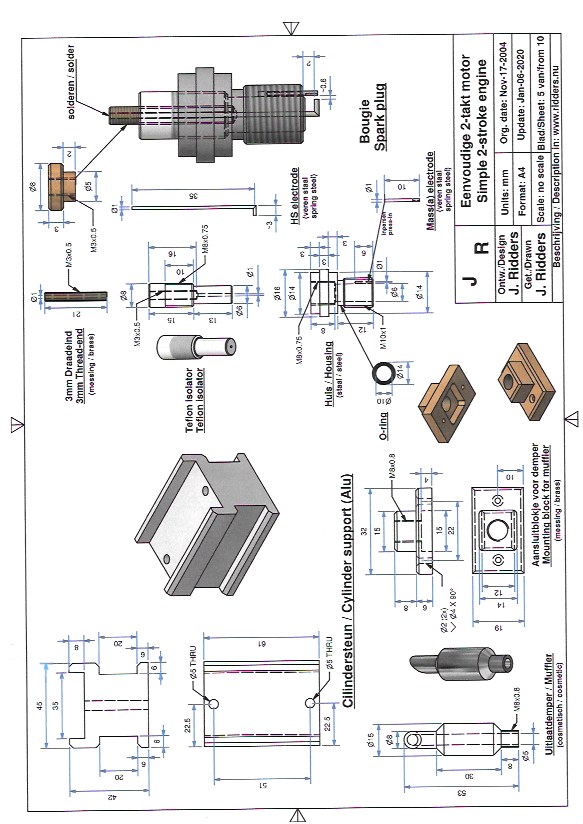

    Debbie sheet 5 spark plug.jpeg

  14. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    241
    Locatie:
    Elburg
    Komt goed Jeroen.
    Ik zal hem 26 sept. meebrengen naar de lascursus.
    Groet,
    Ruud.

  15. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    Alvast bedankt Ruud. Nou maar hopen dat het 26 september door gaat
    Jeroen

    R Groen vindt dit leuk.
  16. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    [QUOTE="R Groen, post: 4078988, member: 47491"
    Ik zal hem 26 sept. meebrengen naar de lascursus.
    .[/QUOTE]
    Net contact gehad met ze. Ze proberen zes cursisten bij elkaar te brengen en laten uiterlijk 19 september weten of het wel of niet doorgaat.

    Jeroen

    R Groen vindt dit leuk.
  17. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe

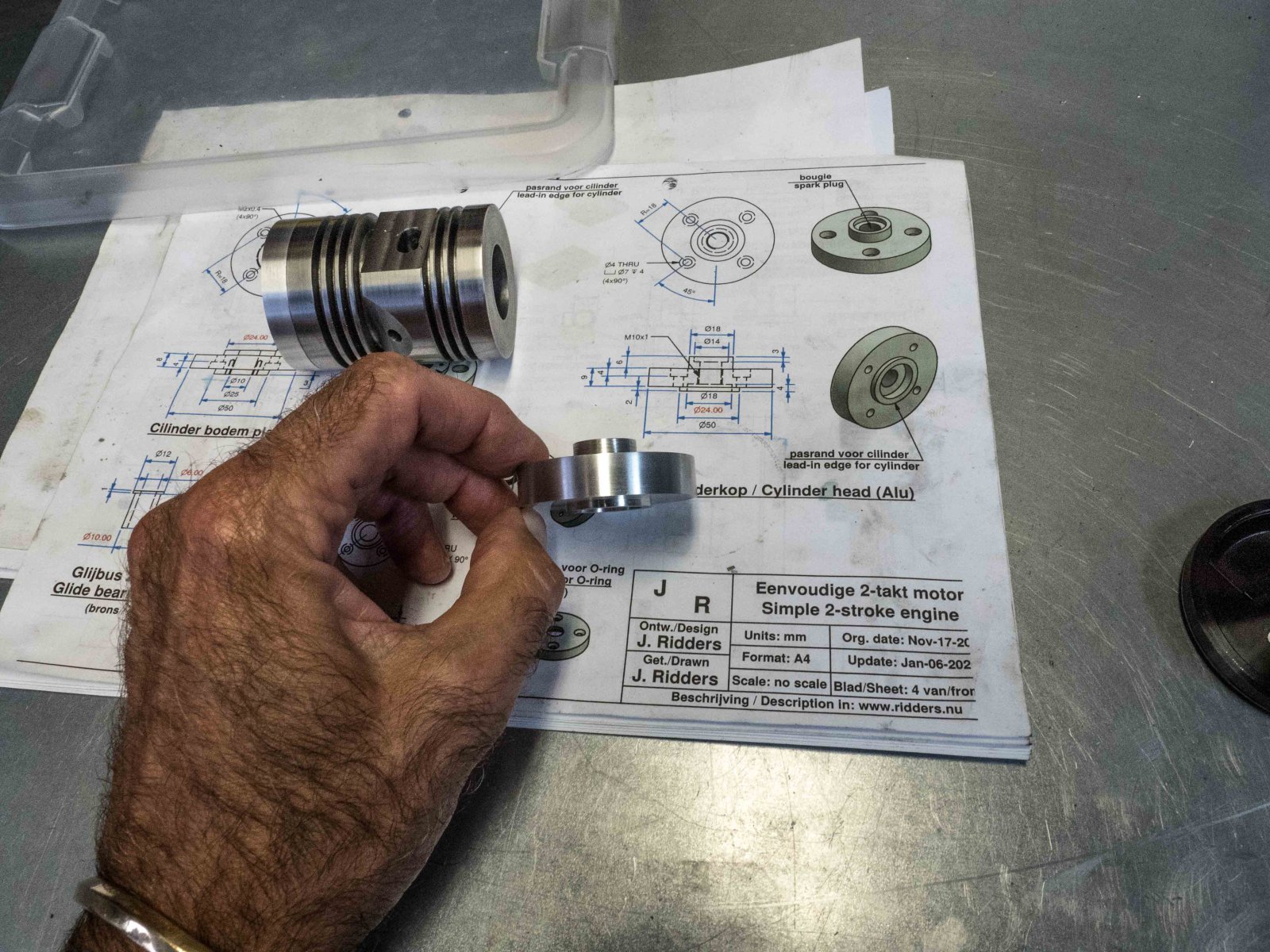

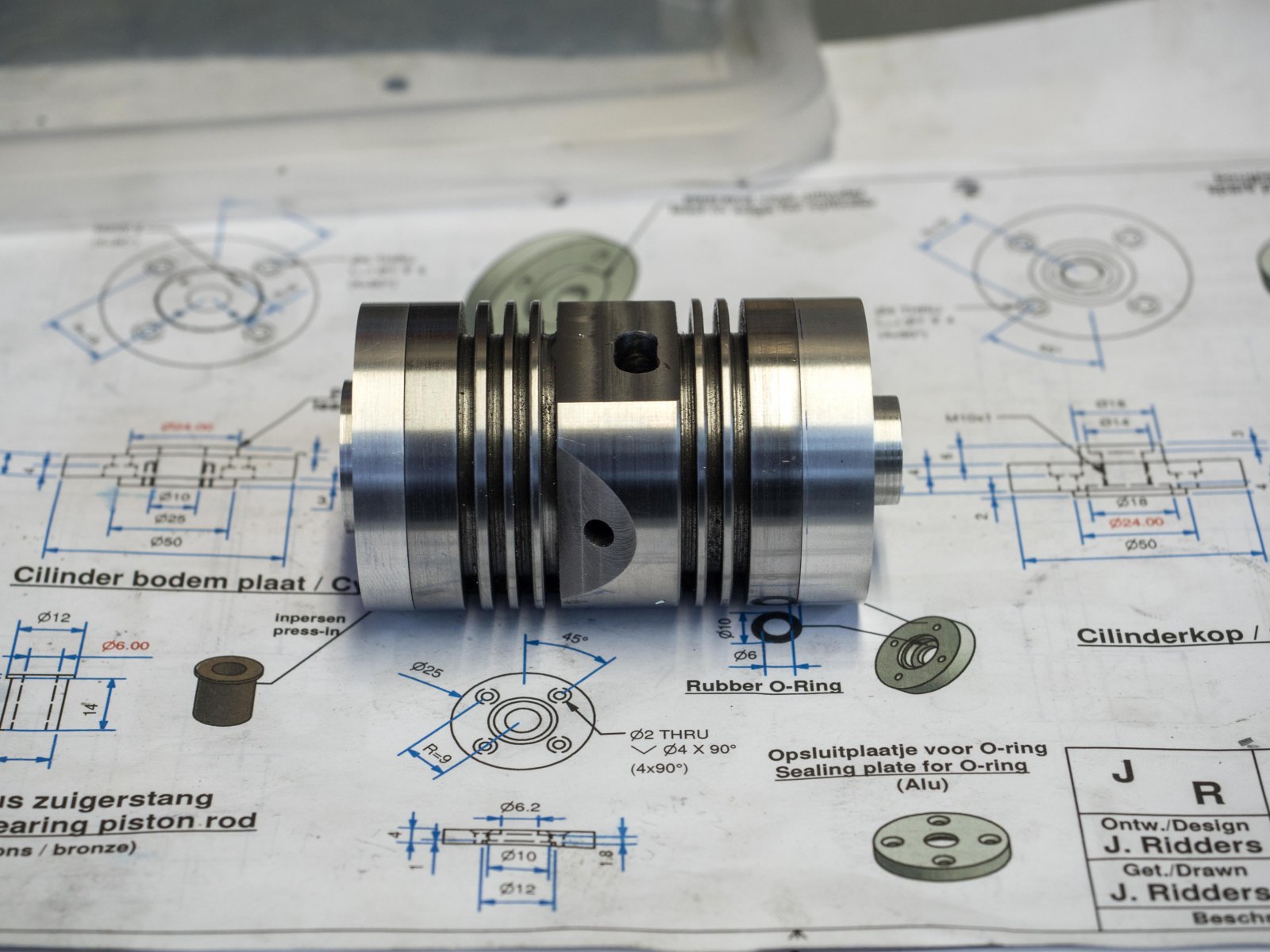

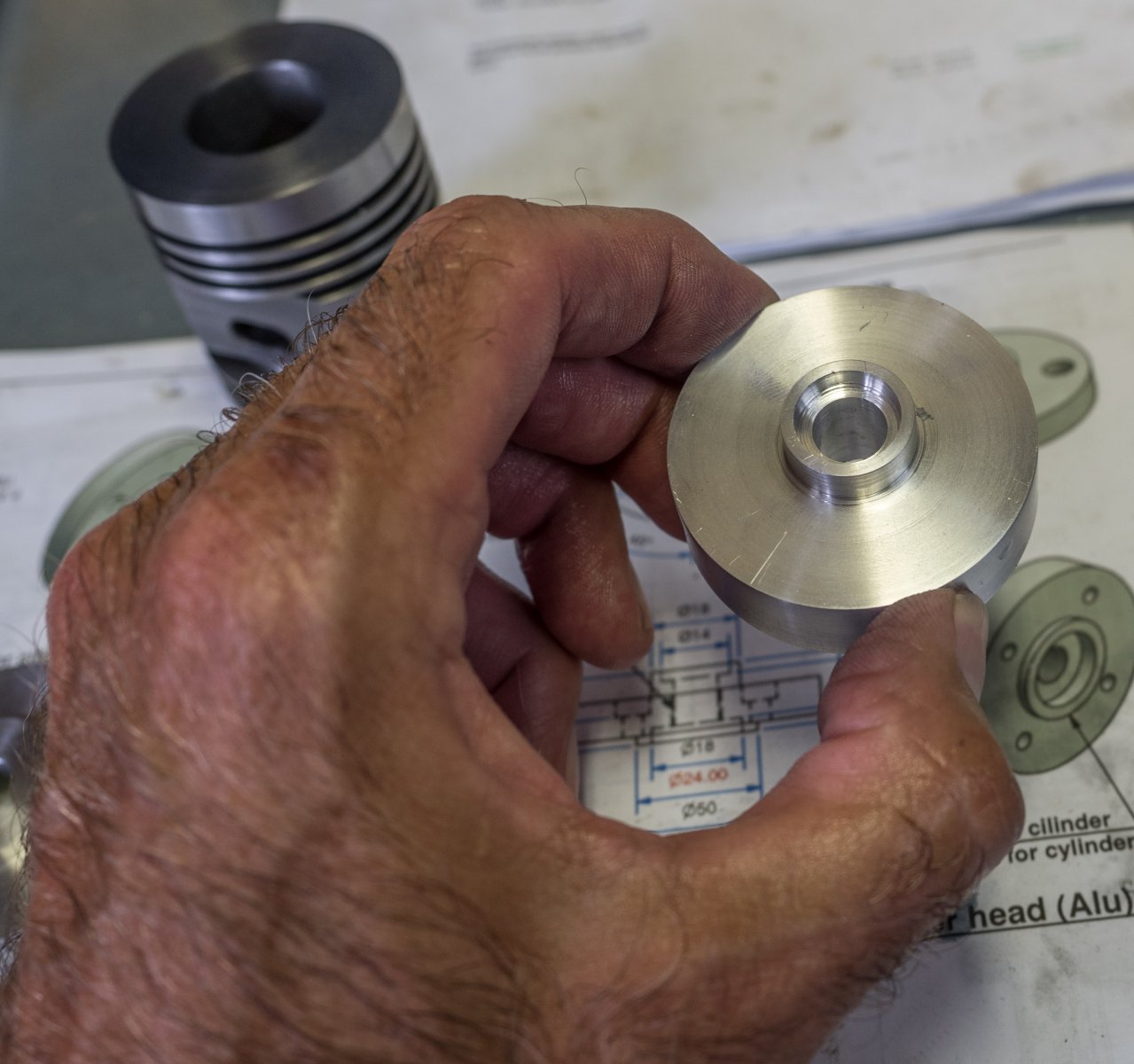

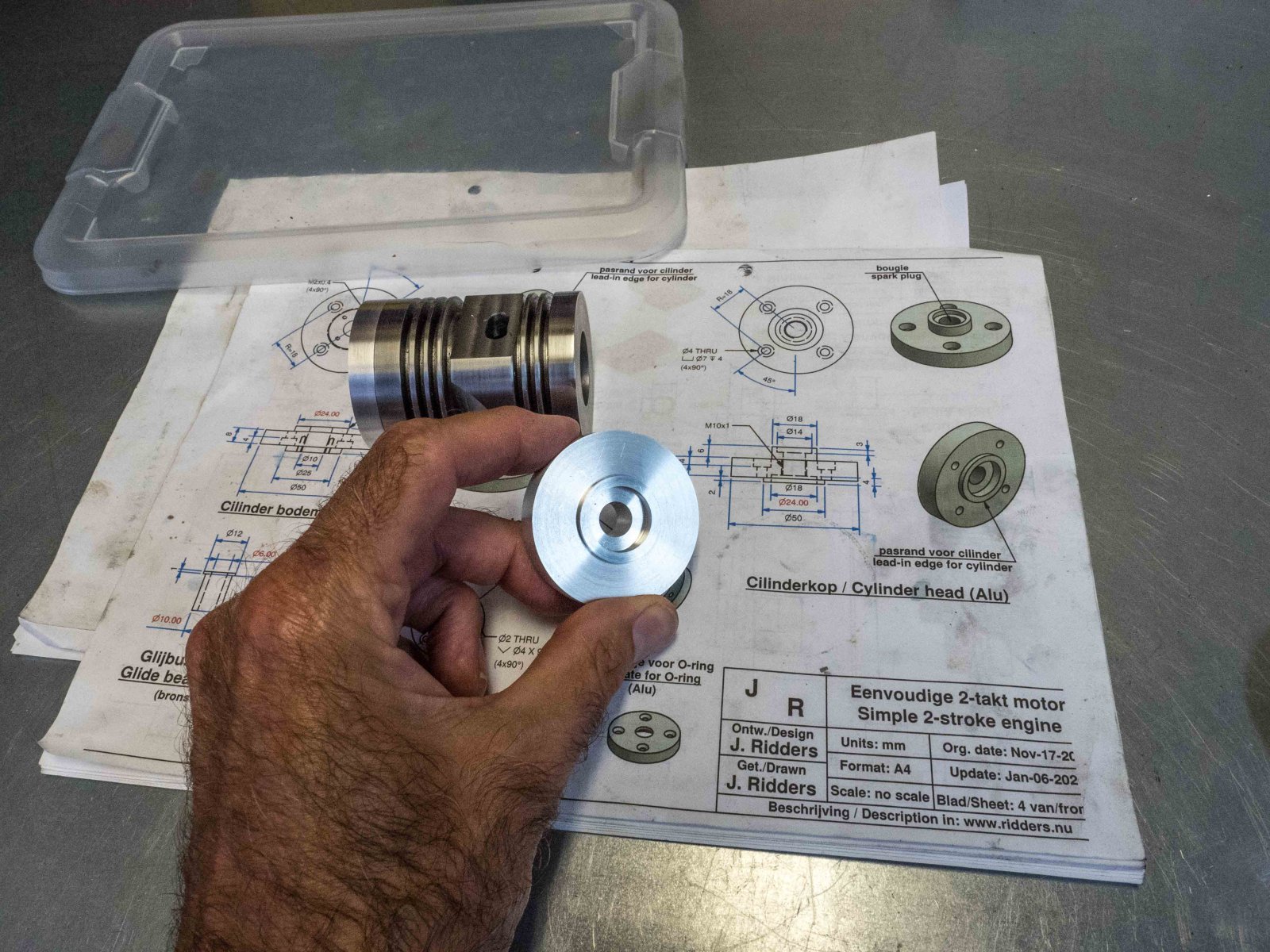

    Vandaag eindelijk weer eens wat tijd aan Debbie kunnen besteden. Het draaien van het cilinderkopje is nu klaar.



    Alles keurig aan de maat. Past perfect op de cilinder!


    Van de week weer verder. Alle gaten boren en draad tappen

    Jeroen

    Laatst bewerkt: 31 aug 2020
    Potter, Johannes59 en R Groen vinden dit leuk.
  18. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    241
    Locatie:
    Elburg
    Ziet er netjes uit Jeroen.
    Heb jij dat ook dat je graag meer tijd aan de hobby wilt besteden maar de gewenste tijd niet kan vinden.
    Komende week weer aan het werk dus dan moet de hobby 's avonds gebeuren maar dan zijn er ook weer andere zaken die aandacht vragen.
    Kortom..........
    Gr. Ruud.

  19. ekas

    ekas

    Lid geworden:
    3 jul 2010
    Berichten:
    129
    Locatie:
    Fryslân

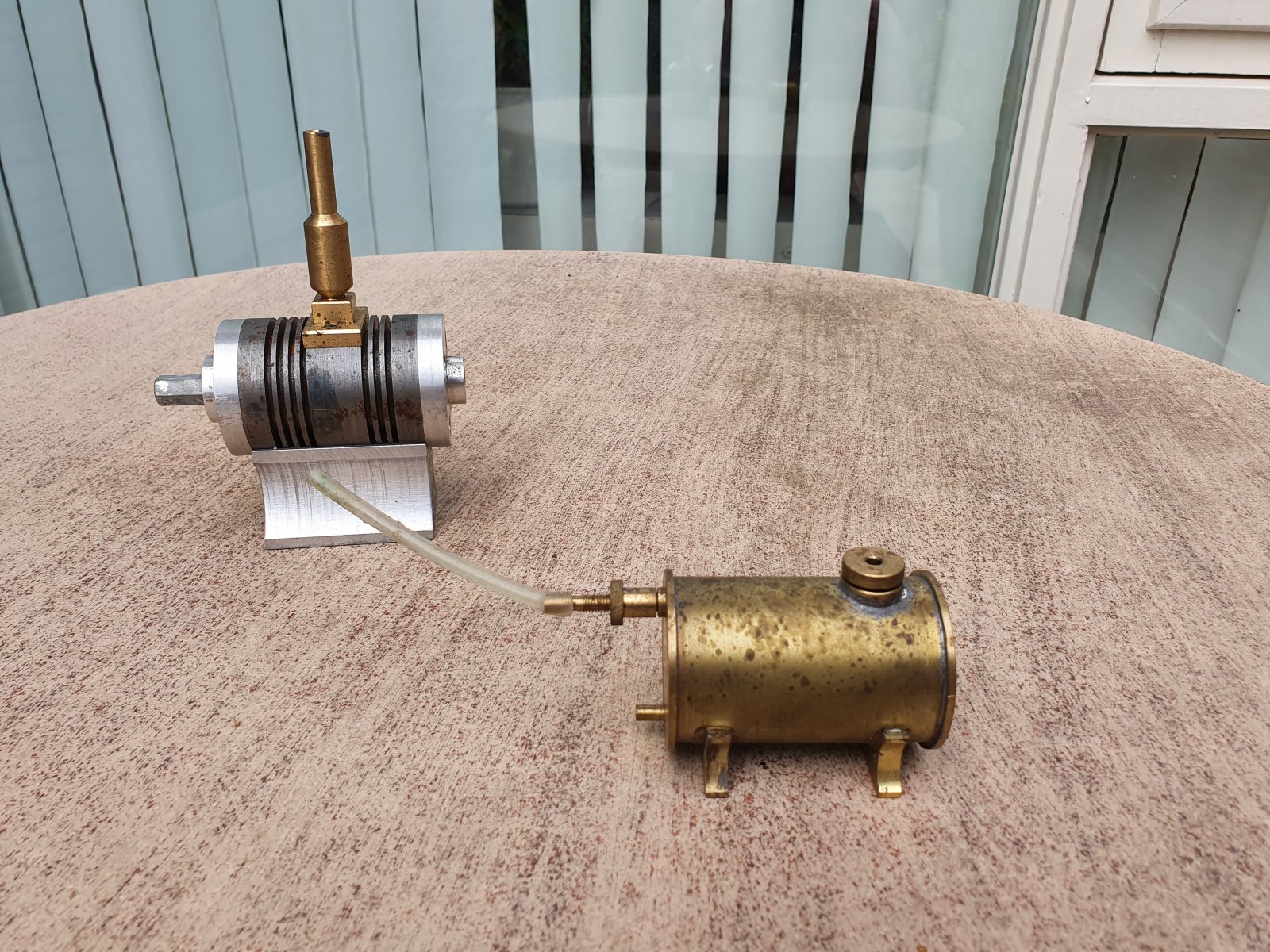

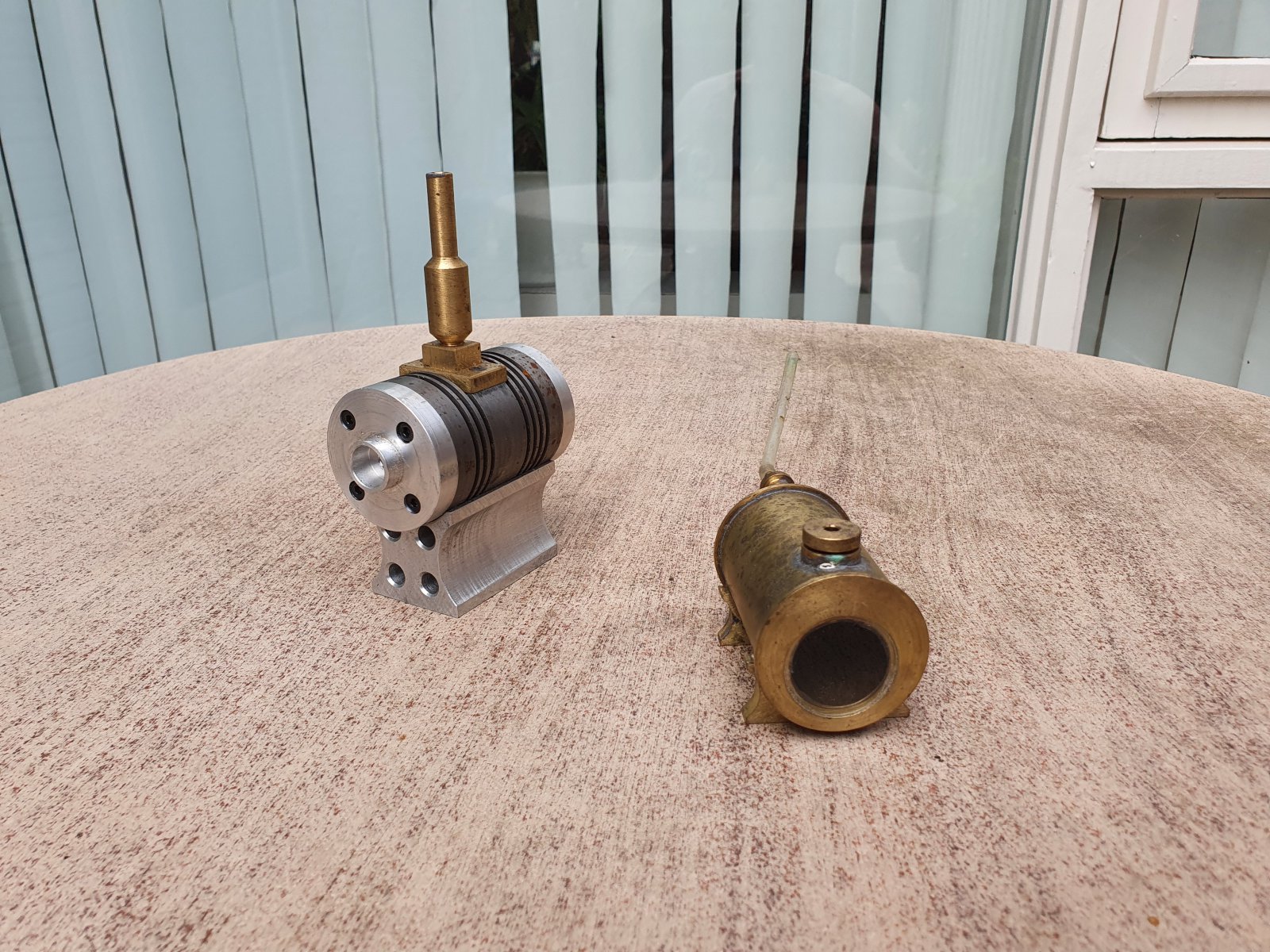

    Naar aanleiding van dit verhaal ben ik eens gaan zoeken in het hobbyhok en vond deze, ben er 5 jaar geleden ook aan begonnen maar mee gestopt volgens mij vanwege de ontsteking. 2-takt motor 1.jpg 2-taktmotor 2.jpg

  20. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    170
    Locatie:
    Spijk, West Betuwe
    Ja Ruud, zelfde gevoel. Maar in alle eerlijkheid, ik ben er zelf debit aan. Ik heb nog al wat verschillende hobbies en interesses. Dat is allemaal nog naast mijn baan en de gebruikelijke familie en vrienden activiteiten. Sinds drie maanden ook nog een klein dochter. Dus ik ben gelukkig veelal bezig met dingen die ik leuk, interessant en of belangrijk vind. Maar ja, er zitten maar 24 uur in een dag.

    Bedankt. Ik heb nog een heel eind te gaan. Ik maak me (nu in ieder geval) nog niet zo druk over de ontsteking. Als ik het hele verhaal op de site van Jan Ridders zo lees, is vooral de precisie waarmee een aantal kritieke onderdelen zijn gemaakt van belang om überhaupt dit motortje aan de praat te krijgen. We zullen zien. In ieder geval doe ik weer veel ervaring op met het bouwen van dit motortje.

    Jeroen


Deel Deze Pagina
