    Hallo Stefan,

    Nou, onmogelijk, bijna onmogelijk, omdat je zo weinig ruimte hebt in de masten om het allemaal in te bouwen.
    Maar in principe kan alles hé, tegenwoordig is niets meer onmogelijk met alle moderen gereedschappen en Mini materialen/ Mini onderdelen !

  2. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.523
    Locatie:
    Nieuwegein
    zijn er mensen die mij eventueel kunnen helpen aan cilinders? zelfbouw of goede adressen met duidelijke maatgeving.

    ik hoorde van fabi dat het ook mogelijk is lucht cilinders om te bouwen naar hydraulisch.

  3. stef.barneveld

    stef.barneveld

    Lid geworden:
    16 mei 2008
    Berichten:
    149
    Locatie:
    Ede
    Hallo,

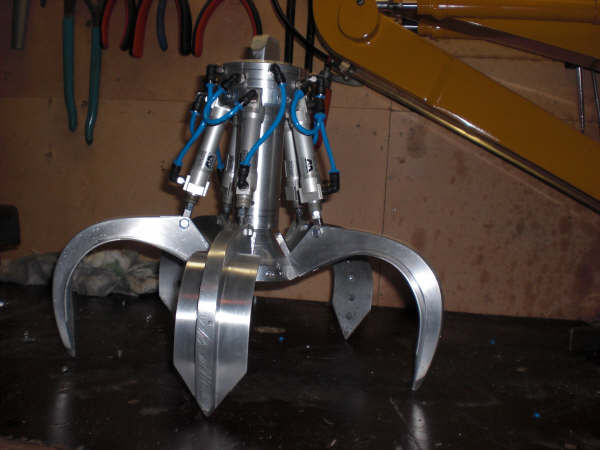

    Als voorbeeld deze grijper.
    Deze werkt goed op oliedruk van ca 30 bar. Het zijn gewone luchtcilinders van festo. Zonder enige aanpassing.
    Je bent dan alleen afhankelijk van de inbouwmaten van festo.
    [​IMG]

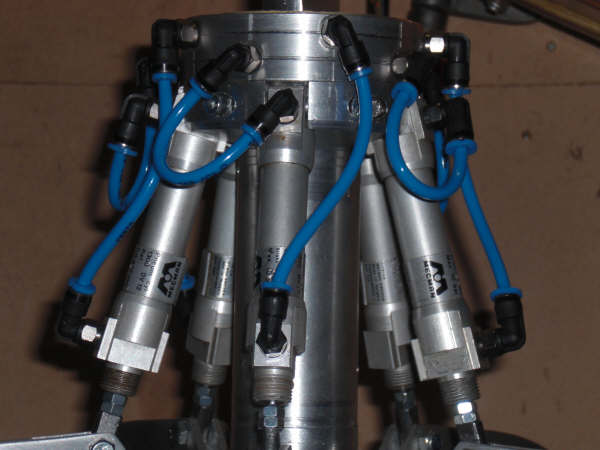

    hier nog een detail
    [​IMG]

    groet stef

    Laatst bewerkt door een moderator: 16 nov 2015
  4. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.523
    Locatie:
    Nieuwegein
  5. Micropuller

    Micropuller Forum veteraan

    Lid geworden:
    1 jul 2004
    Berichten:
    6.399
  6. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.523
    Locatie:
    Nieuwegein
    ben er inmiddels achter hoe ik het moet lezen,

    maar tot nu toe allemaal te groot. zoek 125mm uitgeschoven met een 75mm buis.

  7. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.523
    Locatie:
    Nieuwegein
    is er iemand die hier in staat is om tienden van een milimeter van een alu koker af te freezen slijpen schaven schuren what ever??

    het gaat om de grootste koker is 70x70mm en ca 65cm lang. aan alle 4 de kanten moet ca 0,1 - 0,2mm vanaf maar oppervlakte moet ook vlak en glad blijven.

    kleinste koker is 40x40mm en ca 50cm lang. bij alle kokers *4 in totaal* moet er eigenlijk 0,1 - 0,2 mm van alle kanten af zodat ik wat speling krijg tussen mijn geleiding en de koker.

    hopelijk is er iemand die dit kan doen... of hier de spullen voor heeft.

  8. Micropuller

    Micropuller Forum veteraan

    Lid geworden:
    1 jul 2004
    Berichten:
    6.399
    Een tiende wegfrezen is geen probleem, je hebt alleen een grote freesbank nodig die in 1 keer een slag van 65cm kan frezen (de mijne redt dat niet) Je zou het eens kunnen proberen bij een motorenrevisiebedrijf. Misschien kunnen zij de kokers op een vlakbank leggen.

    Wat de cilinders betreft; een slag van 50mm en een buis van 75mm, dan houd je 25mm over voor de rest, inclusief bevestigingspunten. Dat wordt denk ik een hele lastige.

  9. stef.barneveld

    stef.barneveld

    Lid geworden:
    16 mei 2008
    Berichten:
    149
    Locatie:
    Ede
    Lukt het niet met een gewone electrische schaafmachine.?
    Met 0,1 mm zit je net onder de harde toplaag van het aluminium.
    Niet te veel toeren, en een vlijm scherpe beitel.

    en anders een bandschuurmachine.

    en anders met de hand schuren. Zo deden ze vroeger ook het bed van de draaibank weer opknappen.

    groet
    Stef

  10. markioo

    markioo Forum veteraan

    Lid geworden:
    21 dec 2007
    Berichten:
    6.443
    hallo
    een elc schaafmachine zou ik enkel maar voor hout/kunstof gebruiken,
    die beitels vinden alu niet zo lekker,
    en ik dacht dat alu 1 gehele massa was,en de toplaag net zo hard is als wat er binnenin zit???!!!!
    dat had ik tenminste geleerd op school,of ik moet een les gemist hebben,
    ik zou om het geheel te vlakken dan bij een motorenrevisiebedrijf langs wippen,daar beschikken ze als het goed is de over de machines en kennis,
    mvg markioo

  11. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.523
    Locatie:
    Nieuwegein
    aaa

    Laatst bewerkt: 14 okt 2010
  12. Micropuller

    Micropuller Forum veteraan

    Lid geworden:
    1 jul 2004
    Berichten:
    6.399
    Voor de nippels kan je evt. uitlaatnippels gebruiken (deed ik ook veel als ik tanknippels nodig had). Of zelf maken natuurlijk (heb ik ook wel eens gedaan, als ik geen zin had om voor 1 nippeltje naar de modelbouwzaak te rijden)

  13. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.523
    Locatie:
    Nieuwegein
    uitlaatnippels van?

  14. Micropuller

    Micropuller Forum veteraan

    Lid geworden:
    1 jul 2004
    Berichten:
    6.399
    Niet van een specifieke uitlaat. Je kunt ze zo in een modelbowzaak kopen. Recht of haaks, met M3 of M4 draad (misschien ook wel andere maten, maar deze gebruikte ik vaak)

    Op de foto heb ik ze gebruikt als druknippels om de membraampomp in de carburateurs aan te sturen en als inspuitnippels mbt een lachgasexperimentje.

    [​IMG]

  15. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.523
    Locatie:
    Nieuwegein
    oke is zien of ik ze online ook kan vinden liefste met een nippel erin zoals de kunststof variant op jouw foto.

    hmm hoop nog op een mede modelbouwer die in staat is de kokers af te vlakken want ik frees *dubbele betekenis :p* dat bedrijven er nog best wat geld voor zullen vragen.

    EDIT heb ze
    http://www.conrad.nl/goto.php?artikel=224903
    http://www.conrad.nl/goto.php?artikel=224902

    Laatst bewerkt: 27 dec 2008
  16. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.523
    Locatie:
    Nieuwegein
    aaa

    Laatst bewerkt: 14 okt 2010
  17. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.523
    Locatie:
    Nieuwegein
    zo volgende onderdeel dat ik zoek je zal ze gerust kennen...

    die oprol katrolletjes van pc muizen etc.. maar dan in 1 richting. en zo klein mogelijk.. moet tot 2m draad op kunnen :roll:

    [​IMG]

    die hier tussenin zitten maar dan in 1 richting...

    trekstarter van een nitro auto maar dan slapper en compacter...

    Laatst bewerkt: 27 dec 2008
  18. jan_m

    jan_m

    Lid geworden:
    22 dec 2008
    Berichten:
    178
    Locatie:
    Antwerpen (vremde)
    Hey Alwin ik heb nog twee rolletjes liggen die men vb gebruikt in horeca enz. waar men regelmatig een code moet in geven en hiervoor een badge gebruiken. de rolletjes zijn in chroom ongeveer een halve cm dik en een diameter van ongeveer 3cm.

    Heb er nog twee liggen, wel zonder draad maar is makkelijk zelf te plaatsen,

    groetjes Jan

  19. jan_m

    jan_m

    Lid geworden:
    22 dec 2008
    Berichten:
    178
    Locatie:
    Antwerpen (vremde)
    Heb juist de rolletjes nog eens opgemeten ze zijn 1cm dik en een diameter van 4cm in metaal

  20. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.523
    Locatie:
    Nieuwegein
    hallo jan dat is inderdaad een goed idee, is zien hoe ze dat uitgewerkt hebben. zal zoiezo een grotere behuizing moeten maken voor het draad. maar als ik maar een veer heb die die 2m kan overbruggen. redden die badge houders dat? 2m?

    [​IMG]
    dit soort bedoel je ga ik vanuit?
