Bouwverslag KXVIII
- Topicstarter FreekS
- Startdatum

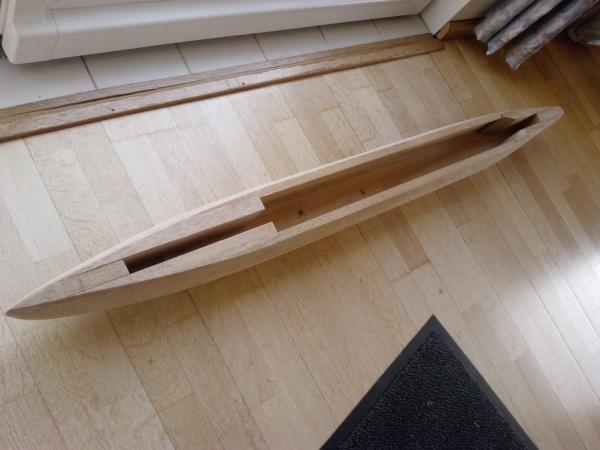

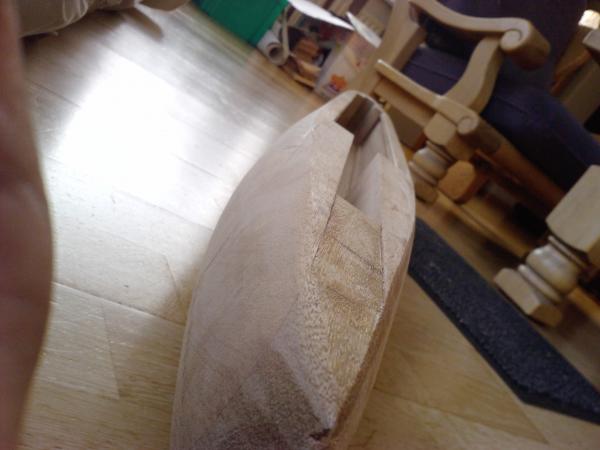

Hij lijkt wel erg vierkant
dat komt omdat de binnenkant vierkannt is..
Nadeel daarvan is dat je op sommige plekken erg weinig hout overhoud, voordeel: rechte binnenkant.
het dek moet inderdaad heel smal, de achterkant ben ik momenteel mee bezig, dek ga ik pas aan beginnen als ik de onderkant van de romp hélemaal af heb.
Ik houd julie op de hoogte
Groet,
Robert
dat komt omdat de binnenkant vierkannt is..Nadeel daarvan is dat je op sommige plekken erg weinig hout overhoud, voordeel: rechte binnenkant.
het dek moet inderdaad heel smal, de achterkant ben ik momenteel mee bezig, dek ga ik pas aan beginnen als ik de onderkant van de romp hélemaal af heb.
Ik houd julie op de hoogte
Groet,
Robert
Zo,
Vandaag lekker weer en veel tijd = bouwen
Aangezien het ook wel héél aantrekkelijk is om in de zon te gaan luieren, lag het tempo niet zo hoog. Maar we dwalen af.
Ik heb vandaag dus de schroegasgaten geboord, wat niet simpel was, en dus ook overgedaan moest worden. uiteindelijk is het toch gelukt en vben ik niet ontevreden over het resultaat.
Verder nog van die kleine dingan als periscoop om de moed erin te houden en toch voortgang te zien ^^.
Dat ging allemaal goed, totdat ik aan de duikroeren wilde beginnen.
In dat bestand wat ik van Freek heb gekregen, waren de duikroeren geschaald 5 - 6 cm, op het zijaanzicht (zie 1e post) waren ze bijna 1 - 2 cm korter
@ Freek,
Hoelang doe jij ze?
Ik waarschijnlijk 5 - 6 cm, omdat die grotere tekening me toch wat betrouwbaarder meten lijkt.
Ook de vorm van de voorste duikroeren snap ik niet. (de houders bedoel ik eigenlijk)
op de tekening van de `bovenlangsdoorsnede` kan ik het niet duidelijk zien.
Maw. moeten die houders/beschermers (wat is het) uit een stuk, of is tie open in het midden?
Dat waren de vorderingen tot nu toe,
Tips en commentaar zijn welkom,
Groet,
Robert
Vandaag lekker weer en veel tijd = bouwen
Aangezien het ook wel héél aantrekkelijk is om in de zon te gaan luieren, lag het tempo niet zo hoog. Maar we dwalen af.
Ik heb vandaag dus de schroegasgaten geboord, wat niet simpel was, en dus ook overgedaan moest worden. uiteindelijk is het toch gelukt en vben ik niet ontevreden over het resultaat.
Verder nog van die kleine dingan als periscoop om de moed erin te houden en toch voortgang te zien ^^.
Dat ging allemaal goed, totdat ik aan de duikroeren wilde beginnen.
In dat bestand wat ik van Freek heb gekregen, waren de duikroeren geschaald 5 - 6 cm, op het zijaanzicht (zie 1e post) waren ze bijna 1 - 2 cm korter
@ Freek,
Hoelang doe jij ze?
Ik waarschijnlijk 5 - 6 cm, omdat die grotere tekening me toch wat betrouwbaarder meten lijkt.
Ook de vorm van de voorste duikroeren snap ik niet. (de houders bedoel ik eigenlijk)
op de tekening van de `bovenlangsdoorsnede` kan ik het niet duidelijk zien.
Maw. moeten die houders/beschermers (wat is het) uit een stuk, of is tie open in het midden?
Dat waren de vorderingen tot nu toe,
Tips en commentaar zijn welkom,
Groet,
Robert
Robert,
Ik weet niet of je de voor- of achterduikroeren bedoeld.
Ik zou de tekening uit het bestand aanhouden, dat zijn de echte bouwtekeningen. Dat zijaanzicht op post 1 is echt maar een schets.
Over die 'vin' voor de voorduikroeren heb ik ook gepiekerd.
Volgens mij is het een smalle vin (met 'vleugelprofiel') met daarvoor een waarschijnlijk stalen plaat met drie gaten erin.
Helemaal zeker weet ik dat niet.
Weet ook niet waar die plaat voor doelde - misschien om mijnen niet in de duikroeren verstrikt te laten raken of de kabels van mijnen door te snijden.
Je ziet op de tekening ook dat die vin met kabels bevestigd is aan de romp (naar achteren en naar boven).
Ik ben op vacantie en kan dus helaas geen afbeelding van de tekening invoegen - hoop dat dit helpt (toch gevonden!).
Die schroefasgaten had ik ook moeite mee! Gelukkig is hout repareerbaar!
Ik weet niet of je de voor- of achterduikroeren bedoeld.
Ik zou de tekening uit het bestand aanhouden, dat zijn de echte bouwtekeningen. Dat zijaanzicht op post 1 is echt maar een schets.
Over die 'vin' voor de voorduikroeren heb ik ook gepiekerd.
Volgens mij is het een smalle vin (met 'vleugelprofiel') met daarvoor een waarschijnlijk stalen plaat met drie gaten erin.
Helemaal zeker weet ik dat niet.
Weet ook niet waar die plaat voor doelde - misschien om mijnen niet in de duikroeren verstrikt te laten raken of de kabels van mijnen door te snijden.
Je ziet op de tekening ook dat die vin met kabels bevestigd is aan de romp (naar achteren en naar boven).
Ik ben op vacantie en kan dus helaas geen afbeelding van de tekening invoegen - hoop dat dit helpt (toch gevonden!).
Die schroefasgaten had ik ook moeite mee! Gelukkig is hout repareerbaar!
Laatst bewerkt:
De periscopen en mislukt kanon
Hallo,
Heb vandaag op vacantieadres gewerkt aan de periscopen, gemaakt van 4mm rondhout en schuurpapier. Zien er wel goed uit (volgens mij; SWMBO herkende ze niet van tekening!).
Ook een paar pogingen gedaan de loop van het 88mm kanon te maken. Deze loopt taps toe (van 6 naar 3mm) en ik heb dat geprobeerd te maken door een 3mm messing buisje (binnendiameter 2mm) in een gat in een 6mm stuk rondhout te lijmen en dat op een geimproviseerde draaibank (boormachine) mbv schuurpapier in vorm te maken. Helaas niet erg gelukt dus adviezen hoe een mooie loop te maken zijn welkom!
Groeten Freek
Hallo,
Heb vandaag op vacantieadres gewerkt aan de periscopen, gemaakt van 4mm rondhout en schuurpapier. Zien er wel goed uit (volgens mij; SWMBO herkende ze niet van tekening!).
Ook een paar pogingen gedaan de loop van het 88mm kanon te maken. Deze loopt taps toe (van 6 naar 3mm) en ik heb dat geprobeerd te maken door een 3mm messing buisje (binnendiameter 2mm) in een gat in een 6mm stuk rondhout te lijmen en dat op een geimproviseerde draaibank (boormachine) mbv schuurpapier in vorm te maken. Helaas niet erg gelukt dus adviezen hoe een mooie loop te maken zijn welkom!
Groeten Freek
@ Freek,
Erg mooi hoor, kanon ben ik ook al mee bezig geweest, ik weet niet waar jij je plaatjes vandaan haalt, maar ik heb ze van een of ander museum, die hadden dat kanon ook staan. Jammer genoeg zijn de details slecht of niet te zien op de foto's die ik heb, heb jij wel wat?
Groet,
Robert
Erg mooi hoor, kanon ben ik ook al mee bezig geweest, ik weet niet waar jij je plaatjes vandaan haalt, maar ik heb ze van een of ander museum, die hadden dat kanon ook staan. Jammer genoeg zijn de details slecht of niet te zien op de foto's die ik heb, heb jij wel wat?
Groet,
Robert
Kanon plaatjes
Robert
Hierbij wat foto's van het kanon. Ik heb voor de maten de tekening (boven en zijaanzicht) gebruikt.
Je moet wel opletten omdat verschillende boten van deze klasse in de oorlog verbouwd zijn, met name de toren, mitrailleurs zijn vervangen en mogelijk is toen ook de achterste afdekking van het kanon verdwenen.
In een van de boeken over de K18 werd ook beschreven hoe de bemanning onder dezeafdekking schaduw zoekt.
Alle fotos van www.Dutchsubmarines.net
Hier zie je de afdekking achter het kanon (staat ook op tekening)
Hier wat details inclusief de bediener op zijn stoeltje.
Nog wat details.
Robert
Hierbij wat foto's van het kanon. Ik heb voor de maten de tekening (boven en zijaanzicht) gebruikt.
Je moet wel opletten omdat verschillende boten van deze klasse in de oorlog verbouwd zijn, met name de toren, mitrailleurs zijn vervangen en mogelijk is toen ook de achterste afdekking van het kanon verdwenen.
In een van de boeken over de K18 werd ook beschreven hoe de bemanning onder dezeafdekking schaduw zoekt.
Alle fotos van www.Dutchsubmarines.net
Hier zie je de afdekking achter het kanon (staat ook op tekening)
Hier wat details inclusief de bediener op zijn stoeltje.
Nog wat details.
Sloepje
Hallo
Weer een rustige week; ik heb het sloepje van de KXVIII gemaakt. Dit ligt ondersteboven op het achterdek vastgemaakt en is op mijn schaal ongeveer 6 cm lang.
Om mijn duiktank klein te houden wil ik dat de sloep hol is en volloopt bij duiken (door een open zundgat).
Ik heb eerst geprobeerd Laurents techniek te gebruiken door van hout een plugje te maken en daar van karton een overnaadse sloep van te maken. Dat zou een mooie dunne wand moeten geven.
Een paar uurtjes heeft me geleerd dat naast een uitstekende beschrijving van de techniek er ook een boel handigheid voor nodig is, ik was niet tevreden met het resultaat en heb ook de indruk dat het sloepje van de KXVIII een wat moeilijke stompe vorm heeft hiervoor.
Dus toen maar een kielbalkje op het sloepje gelijmd en met een scherm mes uitgehold. Resultaat is niet slecht (vooral omdat het bootje toch alleen ondersteboven zichtbaar zal zijn).
Groeten Freek
Hallo
Weer een rustige week; ik heb het sloepje van de KXVIII gemaakt. Dit ligt ondersteboven op het achterdek vastgemaakt en is op mijn schaal ongeveer 6 cm lang.
Om mijn duiktank klein te houden wil ik dat de sloep hol is en volloopt bij duiken (door een open zundgat).
Ik heb eerst geprobeerd Laurents techniek te gebruiken door van hout een plugje te maken en daar van karton een overnaadse sloep van te maken. Dat zou een mooie dunne wand moeten geven.
Een paar uurtjes heeft me geleerd dat naast een uitstekende beschrijving van de techniek er ook een boel handigheid voor nodig is, ik was niet tevreden met het resultaat en heb ook de indruk dat het sloepje van de KXVIII een wat moeilijke stompe vorm heeft hiervoor.
Dus toen maar een kielbalkje op het sloepje gelijmd en met een scherm mes uitgehold. Resultaat is niet slecht (vooral omdat het bootje toch alleen ondersteboven zichtbaar zal zijn).
Groeten Freek
Schuren en Plamuren
Hallo,
Deze week in de tuin gebruikt om te schuren en plamuren. Eerste twee keer gingen prima.
Ik gebruik 2-componenten epoxyplamuur (Nylostop), en schuur dat af met 150 schuurpapier.
Bij de derde keer moet ik iets verkeerd gedaan hebben; verhouding niet helmaal goed of componenten niet goed gemengd want het spul droogde niet. Na twee dagen nog makkelijk een nagel in te zetten.
Dus moest alles eraf. Schuren ging matig, te zacht dus veel ben ik er met een mespunt af aan het halen, daarna schuren.
Wel een beetje zorgelijk dat ook de plamuur in de krassen/gaatjes dus niet hard is, en die komt er natuurlijk nooit meer uit. Ik denk nu na deze schuurbeurt de boot weer met een paar lagen dunne 2-componenten epoxyhars te behandelen, hoop dat het dan hard wordt en dan volgende plamuurlaag.
Wel even flink balen!
Rechts plamuur met nagelindruk na twee dagen, links na plamuur verwijdert te hebben en geschuurd.
Het met een mes verwijderen, zie flakes op mijn overall.
De 'boosdoener' (nou ja die zal ik zelf wel zijn geweest)
Freek
Hallo,
Deze week in de tuin gebruikt om te schuren en plamuren. Eerste twee keer gingen prima.
Ik gebruik 2-componenten epoxyplamuur (Nylostop), en schuur dat af met 150 schuurpapier.
Bij de derde keer moet ik iets verkeerd gedaan hebben; verhouding niet helmaal goed of componenten niet goed gemengd want het spul droogde niet. Na twee dagen nog makkelijk een nagel in te zetten.
Dus moest alles eraf. Schuren ging matig, te zacht dus veel ben ik er met een mespunt af aan het halen, daarna schuren.
Wel een beetje zorgelijk dat ook de plamuur in de krassen/gaatjes dus niet hard is, en die komt er natuurlijk nooit meer uit. Ik denk nu na deze schuurbeurt de boot weer met een paar lagen dunne 2-componenten epoxyhars te behandelen, hoop dat het dan hard wordt en dan volgende plamuurlaag.
Wel even flink balen!
Rechts plamuur met nagelindruk na twee dagen, links na plamuur verwijdert te hebben en geschuurd.
Het met een mes verwijderen, zie flakes op mijn overall.
De 'boosdoener' (nou ja die zal ik zelf wel zijn geweest)
Freek
Duikroeren achter en richtingsroer.
Deze week grotendeels besteed aan de montage (nog zonder lijm) van alle elementen van het roer en de achter duikroeren. Zoals jullie kunnen zien zij ook de hoofddelen van de romp nog los.
De roeren en duikroeren bestaan uit een laag 0.5mm messing plaat met daarop twee lagen 1.5mm triplex, geschuurd in vorm. Het moeilijkste was het onderdeel wat de schroefas tegen de romp houdt, en ook een draaipunt voor de duikroeren vormt. Het lukte maar niet meerdere plaatjes messing goed tegen 1 buis te solderen (ik ben nogal slecht in solderen). Maar uiteindelijk ziet het er toch aardig uit en draait het duikroer mooi.
Hier is een achteraanzicht, ook met het sloepje op z'n plaats en de drie periscopen en de mast ge-'dryfit'
En tenslotte een zij-aanzicht, ook het kanon is ge-'dryfit' en de vinnen die de voorste duikroeren moeten beschermen (o.a. van de ankerketting denk ik). De voor duikroeren zijn gemaakt maar nog niet gemonteerd; de boot is binnen erg smal en ik weet nog niet of Norberts afdichtingen gaan passen. De tuin is ook mooi!
Deze week grotendeels besteed aan de montage (nog zonder lijm) van alle elementen van het roer en de achter duikroeren. Zoals jullie kunnen zien zij ook de hoofddelen van de romp nog los.
De roeren en duikroeren bestaan uit een laag 0.5mm messing plaat met daarop twee lagen 1.5mm triplex, geschuurd in vorm. Het moeilijkste was het onderdeel wat de schroefas tegen de romp houdt, en ook een draaipunt voor de duikroeren vormt. Het lukte maar niet meerdere plaatjes messing goed tegen 1 buis te solderen (ik ben nogal slecht in solderen). Maar uiteindelijk ziet het er toch aardig uit en draait het duikroer mooi.
Hier is een achteraanzicht, ook met het sloepje op z'n plaats en de drie periscopen en de mast ge-'dryfit'
En tenslotte een zij-aanzicht, ook het kanon is ge-'dryfit' en de vinnen die de voorste duikroeren moeten beschermen (o.a. van de ankerketting denk ik). De voor duikroeren zijn gemaakt maar nog niet gemonteerd; de boot is binnen erg smal en ik weet nog niet of Norberts afdichtingen gaan passen. De tuin is ook mooi!
raf
Forum veteraan
hallo
de voorste beschermingen dienen om kabels van mijnen en andere onplezante zaken niet ergens achter te laten haken en ook als lager van de duikroeren zelf
zo ook steeds die kabel die van voor over de bruig naar achter loopt is en antenne en kabel afwijzer
hij wordt wel mooie groetjes raf
de voorste beschermingen dienen om kabels van mijnen en andere onplezante zaken niet ergens achter te laten haken en ook als lager van de duikroeren zelf
zo ook steeds die kabel die van voor over de bruig naar achter loopt is en antenne en kabel afwijzer
hij wordt wel mooie groetjes raf
Hallo,
Moooi!
Hoe stuur jij de achterste duikroeren aan?
Sorry, maar ik heb een aantal weken geen tijd gehad ivm school, was een beetje spannend etc.. komende week zal ik ook niks doen, maar daarna aan lange vakantie waarin ik het meeste wel gedaan wil hebben, zowieso de romp helemaal af.
Ga verder zo Freek,\
Groet,
Robert
Moooi!
Hoe stuur jij de achterste duikroeren aan?
Sorry, maar ik heb een aantal weken geen tijd gehad ivm school, was een beetje spannend etc.. komende week zal ik ook niks doen, maar daarna aan lange vakantie waarin ik het meeste wel gedaan wil hebben, zowieso de romp helemaal af.
Ga verder zo Freek,\
Groet,
Robert
Bedankt
Allen bedankt vor de complimenten!
Ik ben gisteren bij het Marinemuseum in Den helder geweest. Daar hebben ze twee KXVIII modellen; een halfmodel (1:30 geloof ik) en een volmodel (1:50). Werkelijk prachtig en supergedetailleerd! Wel natuurlijk ook gewoon interpretaties maar mooi extra materiaal om de details van mijn KXVIII later in te vullen.
Op de MMI stand op de Marine dagen volgende week vrijdag en zaterdag zal dit model te zien zijn.
@Robert
Kijk eens hier [post44] in het draadje, en naar de antwoorden van Lex en RAF erop.
Ik heb in mijn duikroer een heveltje gesoldeerd met een 1.5mm gat erin voor de aansturing door het mechanisme wat ik in bovenstaande link bouwde. Ik ben er nog niet helemaal uit hoe ik het verstevig (1.5mm staf kan misschien gebogen worden door de servo?) en hoe ik de speling minimaliseer.
@raf,
Ik heb ook een tekening van het antimijnentuig, de combinatie van lijnen die gebruikt werden om het schip vrij ge houden van drijvende/zwevende rommel. Is bij jouw die lijn van voor over brug naar achter ook de RC-antenne?
Freek
Allen bedankt vor de complimenten!
Ik ben gisteren bij het Marinemuseum in Den helder geweest. Daar hebben ze twee KXVIII modellen; een halfmodel (1:30 geloof ik) en een volmodel (1:50). Werkelijk prachtig en supergedetailleerd! Wel natuurlijk ook gewoon interpretaties maar mooi extra materiaal om de details van mijn KXVIII later in te vullen.
Op de MMI stand op de Marine dagen volgende week vrijdag en zaterdag zal dit model te zien zijn.
@Robert
Kijk eens hier [post44] in het draadje, en naar de antwoorden van Lex en RAF erop.
Ik heb in mijn duikroer een heveltje gesoldeerd met een 1.5mm gat erin voor de aansturing door het mechanisme wat ik in bovenstaande link bouwde. Ik ben er nog niet helemaal uit hoe ik het verstevig (1.5mm staf kan misschien gebogen worden door de servo?) en hoe ik de speling minimaliseer.
@raf,
Ik heb ook een tekening van het antimijnentuig, de combinatie van lijnen die gebruikt werden om het schip vrij ge houden van drijvende/zwevende rommel. Is bij jouw die lijn van voor over brug naar achter ook de RC-antenne?
Freek
Laatst bewerkt door een moderator:
raf
Forum veteraan
hallo freek
nee ik heb geen externe antenne op mijn boten zitten
deze lopen aan de bovenkant van het techrek van achter naar voor
en als ze lang genoeg is aan de andere kant weer terug
een externe antenne is niet nodig en ik heb er nog steeds mijn twijfels over
als je geen water dichte stekker hebt en die stekker raakt het water dan is volgens mij heel het voordeel van die externe antenne weg
maar dat is mijn idee er over
groetjes raf
nee ik heb geen externe antenne op mijn boten zitten
deze lopen aan de bovenkant van het techrek van achter naar voor
en als ze lang genoeg is aan de andere kant weer terug
een externe antenne is niet nodig en ik heb er nog steeds mijn twijfels over
als je geen water dichte stekker hebt en die stekker raakt het water dan is volgens mij heel het voordeel van die externe antenne weg
maar dat is mijn idee er over
groetjes raf
Opbouw details
Deze zomer heb ik alleen aan wat kleine details gewerkt. Ik ben aan het wachten op cellenrubber afdichtingsmateriaal om de WTC dicht te maken.
Dus maar een beetje voortgang afgelopen weken:
- zitplaats en kanonnier (handwielen kanon besteld)
- kompas, kaarttafel en roer brug
- 40mm kanon platforms voor en achter
- deksel 40mm kanon (wat in waterdichte compartiment naar beneden zakte in deze boot)
- radiopijl onvanger (of was het misschien luisterinstallatie?)
Ook een groot project wordt het aanbrengen van het planken dek.
Hopelijk snel meer techniek!
Groeten Freek
Deze zomer heb ik alleen aan wat kleine details gewerkt. Ik ben aan het wachten op cellenrubber afdichtingsmateriaal om de WTC dicht te maken.
Dus maar een beetje voortgang afgelopen weken:
- zitplaats en kanonnier (handwielen kanon besteld)
- kompas, kaarttafel en roer brug
- 40mm kanon platforms voor en achter
- deksel 40mm kanon (wat in waterdichte compartiment naar beneden zakte in deze boot)
- radiopijl onvanger (of was het misschien luisterinstallatie?)
Ook een groot project wordt het aanbrengen van het planken dek.
Hopelijk snel meer techniek!
Groeten Freek
