Bouwverslag Smit Hunter(offshore uitvoering)

Draden/ketting dreg gemaakt.
Komt achter tegen sb schoorsteen te hangen.


Mvg Ronald

Ben met de navigatie verlichting(led) bezig.
Er komen 4 groepen van verlichting.Gemiddeld 4 a 5 ledjes per groep
Zetten jullie er ook nog zekeringen tussen?


Mvg Ronald

Ronald, Bij ledjes loopt zo weinig stroom dat een zekering niet nodig is. Als ik het goed heb wordt er in de beschrijving van de CTI multiswitch ps4a geadviseerd om een zekering van 3 Amp. Op te nemen. En dat is wel handig voor het geval je eens sluiting mocht maken in de bedrading. Ik heb alleen maar een 10 A zekering in de plus die van de accu komt. Een keer opgeblazen omdat ik een brushless motor ging testen die op 12 Volt meer dan 10 A trok. Smit Finland ging even heel hard, maar toen deed geen van de twee motoren het meer. Met het gevolg dat de boot wegdreef onder een fontein door. Gelukkig viel de schade mee. Gr. Klaas.

Hoe heb je dit rooster gemaakt Ronald? Ik moet binnenkort op de Rotterdam ook dit soort roosters gaan maken. Nu twijfel ik of ik losse strookjes ga gebruiken of dat ik inkepingen in een styreenplaatje ga maken.
Deze ziet er goed uit.
Groeten Roelof

Roelof

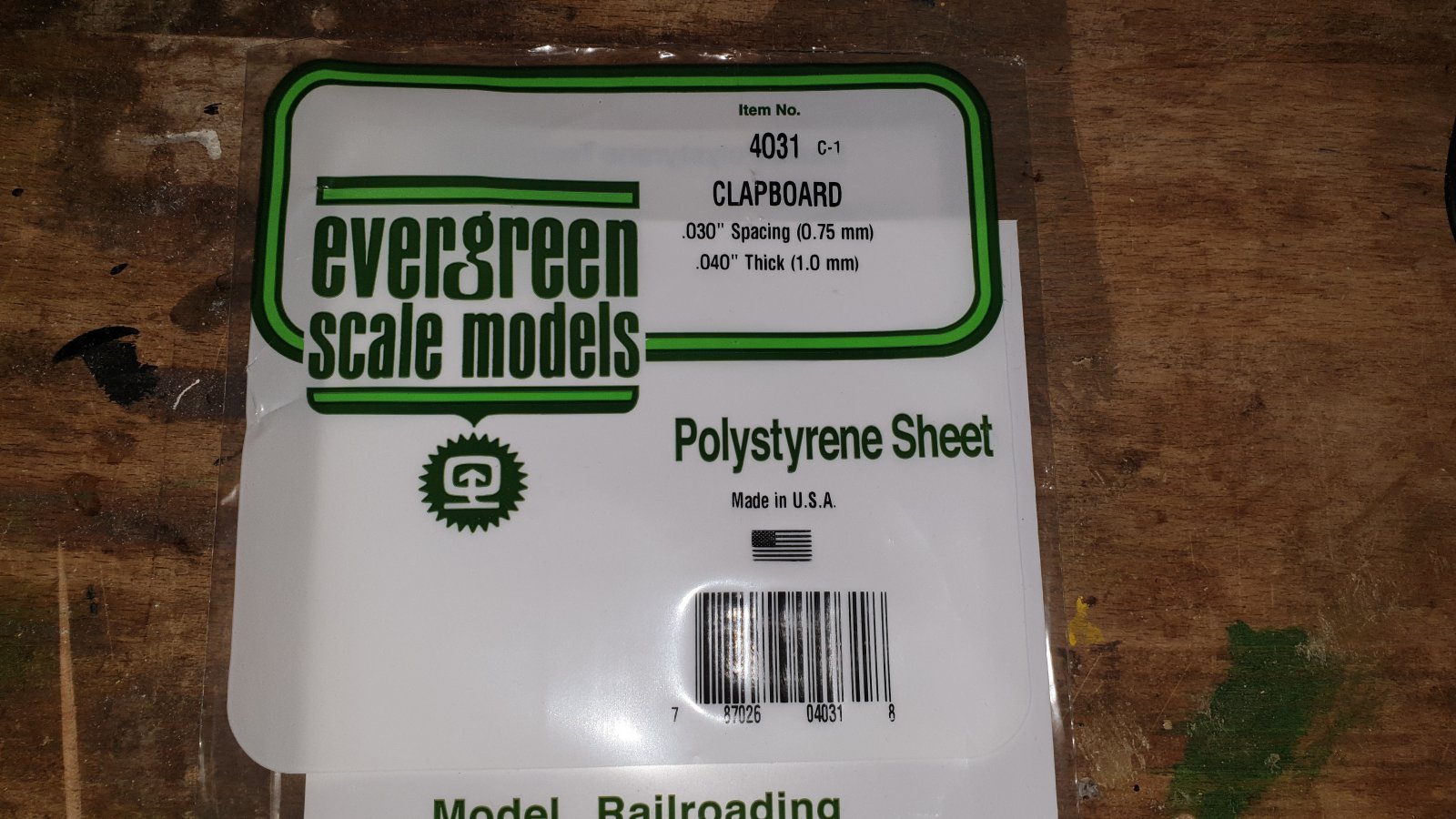

Heb deze gebruikt.


Is 1mm dik
De latjes zitten om de 0.75mm
Denk alleen dat ik volgende keer een iets groter spacing neem.
Heb een omlijsting gemaakt van 1mm hoeklijn.
En 1x heel licht met zwart gespoten.Dan krijg beter dr lamellen te zien.

Bovenstaande heb ik als tip gekregen van martin'70.
Zie mij pagina 19

Mvg ronald

Dank je wel Ronald. Ik ga eerst een poging wagen met losse stroken. Ik al een plaat van dit spul, alleen zonder groeven.
Mocht dat niet zo goed bevallen kan ik naar deze sheets kijken.
Het ziet er heel goed uit.
Groeten Roelof

Ronaldp zei:
Heb Mickey.
Maar wat zouden jullie doen.
Maken met decal of afdrukken op sticker papier?
Klik om te vergroten...

Decal. Veel mooier.
Zorg wel dat je het plaatje met hoog DPI afdrukt.
Plaatsen op hoogglans verf om 'silvering' (luchtbelletjes onder de decal) te voorkomen.
Na het plaatsen goed laten drogen en aflakken met blanke lak die dezelfde glans heeft als de witte verf.
Ik neem aan dat je daar satin voor hebt gebruikt.

Ligt even stil.
Druk met andere dingen gehad.
Nu het weer slechter wordt.
Gaan we verder bouwen.
Wel een airbrush gekocht.
Ga daar eerst me oefen.

Mvg ronald

Ronaldp zei:
Eerst test patrijs poort maken was dit.
Bekijk bijlage 443851

Vond het niet echt netjes.
Te vierkant in de hoeken.

Tweede poging
Bekijk bijlage 443852
Ops foto staat niet recht.
Persoonlijk vind ik dit raam mooier.
In de hoeken is het nu iets rond.

Mooiste zo zijn om de ramen te printen met 3d printer.
Maar die hebben we niet.Dus dan maar op deze manier.

Mvg ronald
Klik om te vergroten...
Hallo Ronald, de omlijsting is mooi geworden! Hoe heb je de afgeronde hoeken van de ramen gemaakt? Is dit ook met latjes gedaan en daarna rond gevijld?
En kan je vertellen hoe je de rand om de ronde patrijspoort hebt gemaakt?
Groeten Frank

Laatst bewerkt:
De omlijsting heb ik gemaakt van hoeklijn.
Heb eerst van en latje een mal gemaakt. Ter grote van het patrijspoort.
Hier heb ik hoeklijn van abs om heen gebogen.
De twee eind einden van het hoeklijn aan elkaar gelijmd.
Hier na de omlijsting in patrijspoort gelijmd.

Mvg ronald

Bedankt voor de info! Zeer netjes geworden. Het maakt een model vaak net wat mooier vind ik en mogelijk ga ik het ook toepassen.
Groet, Frank

Ben me aan het inlezen over 3d printers.
Hier op het forum is er jammer genoeg geen apart topic over.
Kijk naar een Elegoo Mars 2 PRO printer.
Wil bv patrijs poorten...ontluchtingen...deuren ...luiken...en winchen printen.
Welke tekenen software is daar het beste voor geschikt?
En is er een site waar je al complete tekening vanaf kan halen om standaard dingen te printen?

mvg Ronald
