    Hoi ronald
    Het zou best kunnen, maar dan zou ik zelf de aandrijving met tandwielen maken en niet met een O-ring, ik maak namelijk gebruik van het slippen van de O-ring bij ongewild vastlopen van het mechaniek.

  2. MFR

    MFR

    Lid geworden:
    7 jun 2008
    Berichten:
    1.107
    Locatie:
    Haarlem
    Gisteravond nog wat gedremeld en het bovendek aangepast voor het antennesysteem.
    Kon het niet laten om ook de aandrijfmotor even tijdelijk te plaatsen en aan te sluiten op het schnorkelsysteem.
    Het idee hierachter is schnorkel omhoog dan de antenne omlaag en visa versa, het aantal multiplswitch sturingen van mijn zender zit namelijk vol
    Ben alleen nog bezig met de meenemer die de antenne omhoog moet duwen, zal wel weer gefrummel in de toren worden.

  3. MFR

    MFR

    Lid geworden:
    7 jun 2008
    Berichten:
    1.107
    Locatie:
    Haarlem
  4. MFR

    MFR

    Lid geworden:
    7 jun 2008
    Berichten:
    1.107
    Locatie:
    Haarlem
  5. MFR

    MFR

    Lid geworden:
    7 jun 2008
    Berichten:
    1.107
    Locatie:
    Haarlem
  6. MFR

    MFR

    Lid geworden:
    7 jun 2008
    Berichten:
    1.107
    Locatie:
    Haarlem
    Vandaag de eerste proefrun gedaan met de antenne, nu nog een manier vinden om ook de peilantenne mee te nemen, deze staat meer naar voren en de drijver van mijn beluchtingssysteem staat ietwat in de weg.
    Filmpje TLUl73Jjbug[/media] - antenna lifting device part 2

    Laatst bewerkt door een moderator: 13 nov 2015
  7. MFR

    MFR

    Lid geworden:
    7 jun 2008
    Berichten:
    1.107
    Locatie:
    Haarlem
    [​IMG]de tweede fase voor het bewegen van de peilantenne, eerst alles uitfresen om wat meer ruimte te maken.

  8. MFR

    MFR

    Lid geworden:
    7 jun 2008
    Berichten:
    1.107
    Locatie:
    Haarlem
    [​IMG][​IMG]
    Een nieuwe houder gemaakt die tussen alles door past, met voorziening voor de antenne op te steken, van het functioneren van het geheel heb ik ook een filmpje gemaakt, maar die volgt later

    Laatst bewerkt: 15 nov 2008
  9. MFR

    MFR

    Lid geworden:
    7 jun 2008
    Berichten:
    1.107
    Locatie:
    Haarlem
    Hier is dan het eindresultaat van de antennes, de ronde peilantenne moest opnieuw worden gemaakt want deze was te dik om door de toren heen te passen en is nu meer op schaal.
    [media=youtube]DnbzNPmIvnI[/media]

    Laatst bewerkt door een moderator: 13 nov 2015
  10. Mustang64

    Mustang64

    Lid geworden:
    7 dec 2006
    Berichten:
    1.145
    Locatie:
    Capelle a/d IJssel
    Hoi Manfred.

    Het ziet er allemaal erg mooi uit!!!
    Ik volg dit topic met veel bewondering.

    Groeten,

    Joris

  11. MFR

    MFR

    Lid geworden:
    7 jun 2008
    Berichten:
    1.107
    Locatie:
    Haarlem
    Hallo joris
    Dank je voor het compliment, maar zelf kan je er ook wat van als ik dat zo zie met je relingen.
    Wat betrefd de antennes dat kostte aardig wat denkwerk hoe ik dat allemaal op zo'n kleine ruimte moest krijgen, uiteindelijk heb ik maar eerst kartonnen mallen gemaakt om te passen.
    Even wat anders, ik weet dat er een sleephaak hoort te zitten voorin de boot, heb jij daar foto's of tekeningen van?
    De buis zit al op zijn plek evenals het toegangsluik hiervoor, zelf heb ik niet zo'n duidelijke info hierover.

  12. Mustang64

    Mustang64

    Lid geworden:
    7 dec 2006
    Berichten:
    1.145
    Locatie:
    Capelle a/d IJssel
    Ik heb hier bouwtekeningen liggen en ga gelijk even kijken voor je.

    Je hoort zo meer van mij.

    Groeten,

    Joris

  13. Mustang64

    Mustang64

    Lid geworden:
    7 dec 2006
    Berichten:
    1.145
    Locatie:
    Capelle a/d IJssel

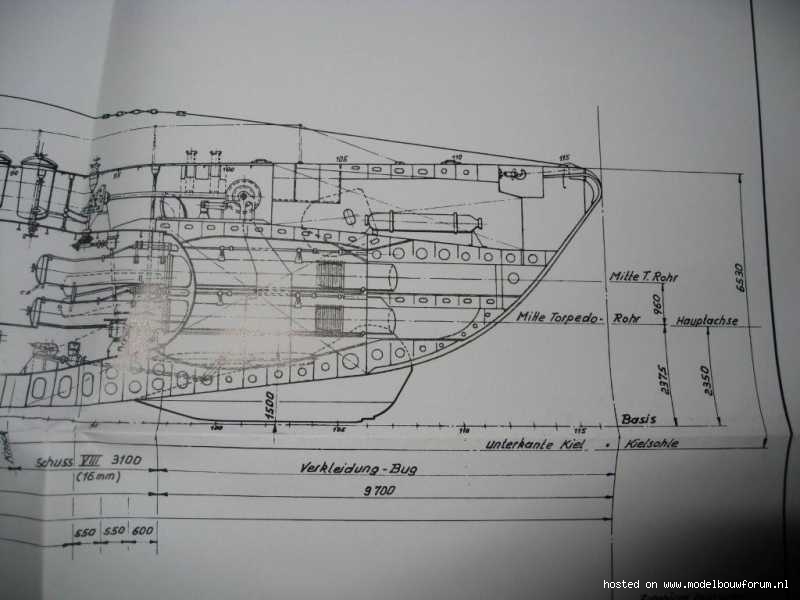

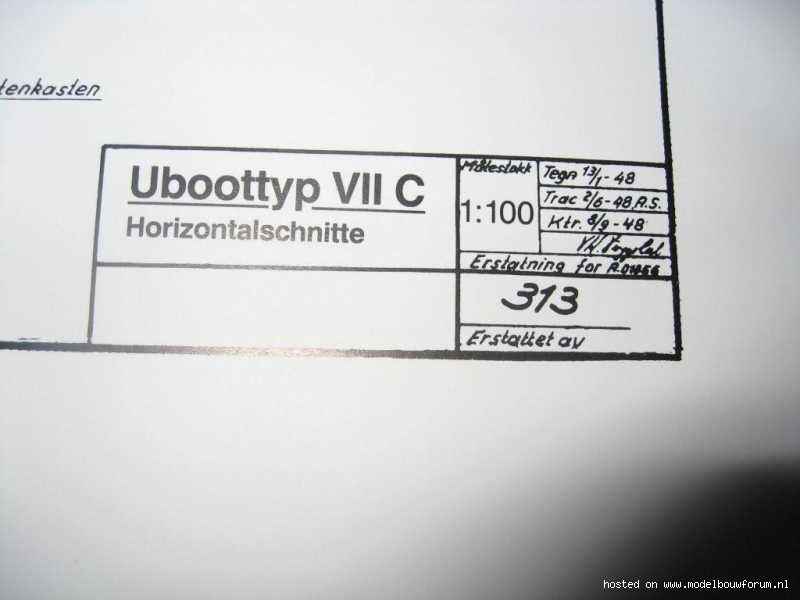

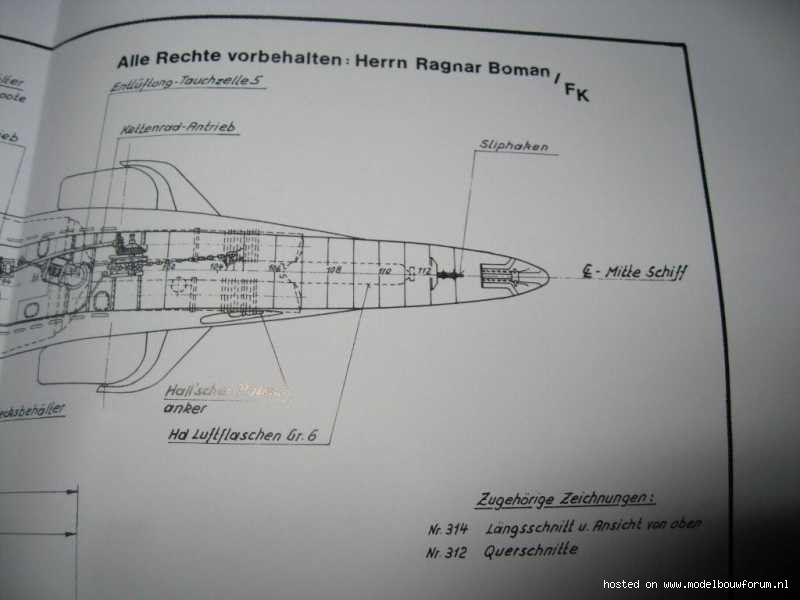

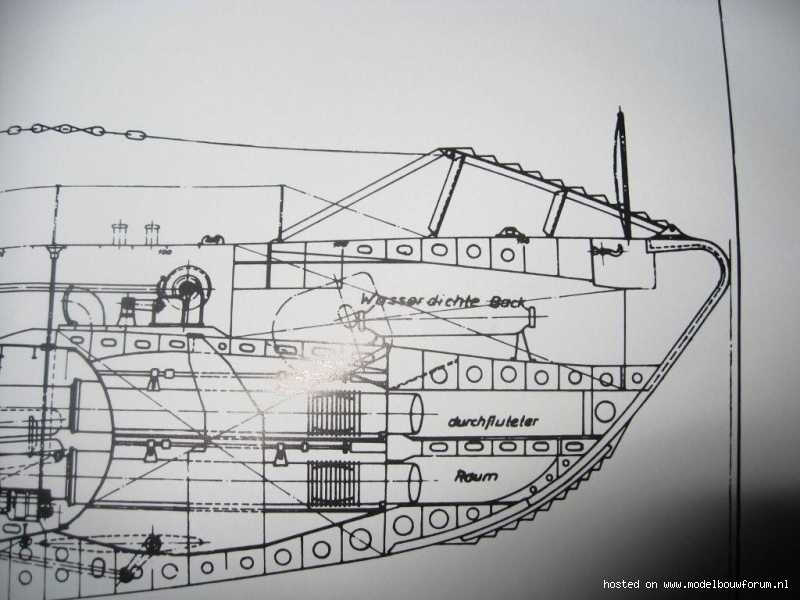

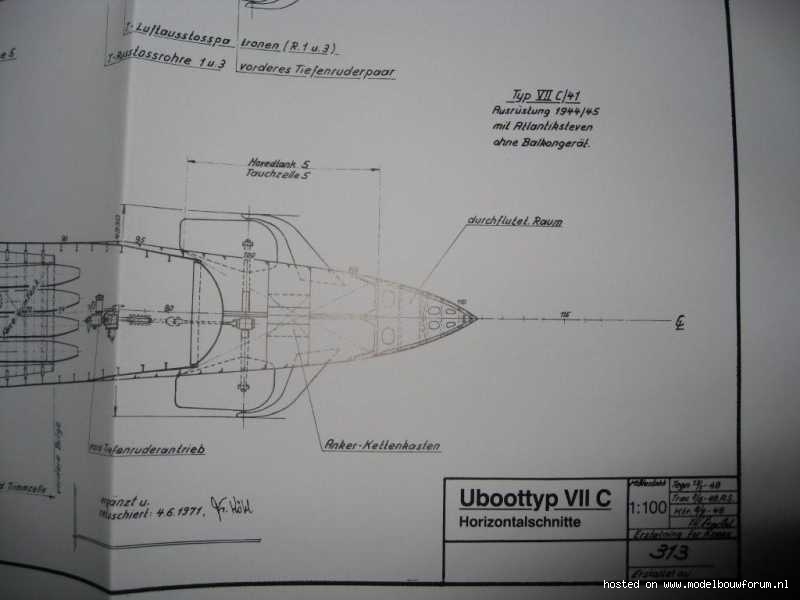

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Ik hoop dat je er wat aan hebt.
    Mocht je grotere foto's willen hebben of andere info van de bouwplannen,
    heb ook de plannen van de snorkel en schroeven enz. laat het me weten dan.

    Groeten,

    Joris

    Laatst bewerkt door een moderator: 7 dec 2015
  14. MFR

    MFR

    Lid geworden:
    7 jun 2008
    Berichten:
    1.107
    Locatie:
    Haarlem
    Harstikke bedankt joris, daar heb ik zeker wat aan, kan de foto's digitaal wel vergroten.
    Van de schnorkel mast heb ik kopieen van de bouwtekeningen, alleen de kop heb ik vervangen voor een electropneumatische kop.
    Dit was een zeer late opvolger van het ringswimmerventiel staat wel mooi en is weer eens wat anders.

  15. Mustang64

    Mustang64

    Lid geworden:
    7 dec 2006
    Berichten:
    1.145
    Locatie:
    Capelle a/d IJssel
    Graag gedaan!
    Met z'n alle kunnen we er een leuke en mooie hobby(vloot) van maken zo!

    Hoop dat ik wat tijd heb om zelf ook wat te gaan doen.:D
    Nu even wat in de huishouding doen. :(

    Groeten,

    Joris

  16. Ron Keller

    Ron Keller

    Lid geworden:
    29 okt 2005
    Berichten:
    231
    Locatie:
    Rotterdam
  17. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    13.580
    Locatie:
    As,Belgiƫ
    hallo
    iemand plannen van die achterste stuts die de antennes dragen
    ik denk niet dat die drie buizen zomaar uit het dek komen
    ik dacht dat er voetjes of zo op het dek zouden zitten om wat meer steun te geven
    en of er bovenaan alleen maar een oogje zat ????

    ps allemaal mooi werk dat hier gelevert wordt

    groetjes raf

  18. Ron Keller

    Ron Keller

    Lid geworden:
    29 okt 2005
    Berichten:
    231
    Locatie:
    Rotterdam
    ik zal effe in mijn archiefje kijken of ik afbeeldingen/bouwtekeningen van heb,moment.

  19. Mustang64

    Mustang64

    Lid geworden:
    7 dec 2006
    Berichten:
    1.145
    Locatie:
    Capelle a/d IJssel
    Hoi Raf

    Ik maak onder het dek in de romp een ABS steun die ik tegen de romp wand plak om het geheel te verstevigen.
    Dan maak ik er ook weer messing buisjes in waar de steunen in komen te zitten.
    De buisjes lopen weer gelijk met het dek om die te fixeren.
    Moet dan aleen nog even weer wat uitdenken om een systeem te maken dat de kabels onder veerspanning staan.
    Ik laat de kabels los door ogen lopen naar het achter schip.
    Groetjes,

    Joris

    P.S. zal zo even kijken op de bouwtekeningen wat er op staat.

  20. Mustang64

    Mustang64

    Lid geworden:
    7 dec 2006
    Berichten:
    1.145
    Locatie:
    Capelle a/d IJssel
    Raf, op de tekeningen staan ze op het dek.
    Ze lopen niet door onder het dek.
    Denk dat ze op het dek gelast zijn.
    Ze hoeven ook niet echt grote krachten te houden.
    Kabels zitten vast aan de romp en die steunen houden ze alleen omhoog.

    Groetjes,

    Joris

    Weer P.S.: mocht je toch graag een foto hebben er van laat het me weten dan.
