Bouwverslag Gloster Gladiator Mk. I ⇨ L8011 80 Sqn | Flt. Lt. Pattle

Discussie in 'Vliegende schaalmodellen' gestart door ramses, 27 okt 2010.

  1. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Update

    @ Henri, bedankt, zal eens kijken in een DHZ winkel of `t iets is.
    @ Wouter, heb ik ook aan zitten denken. Voor de modelscheepsbouw zijn er dacht ik van die mooie kleine en dunne messing profielen in verschillende vormen. Misschien is daar iets van te maken.

    Een kleine update:

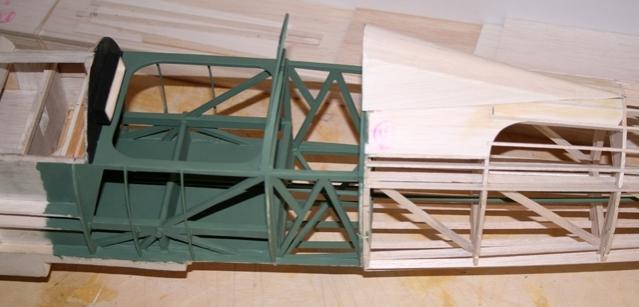

    Op foto`s van de cockpit zag ik dat op de plek van former F5 in de echte Gloster geen former zit (op de foto`s onder de letter X). Laat dat nu net de meest in het oog springende former in de cockpit zijn, dus die moest eruit. Op de foto`s zijn wel twee dunne subformers (voor en achter F5) te zien:

    [​IMG]

    .175 Former F5

    [​IMG]

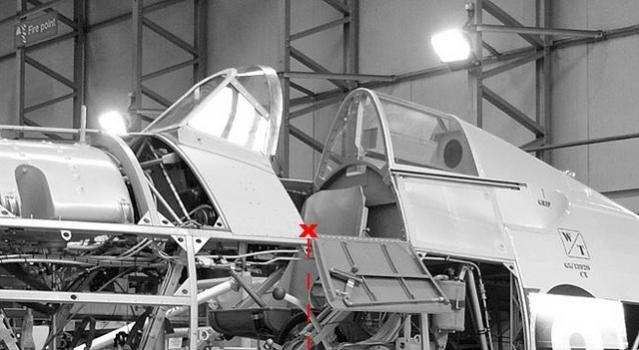

    .176 Geen former F5...

    [​IMG]

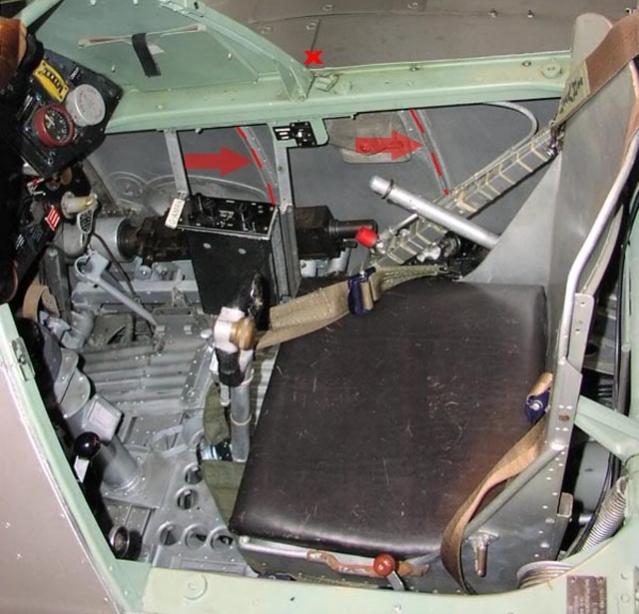

    .177 ...wel twee subformers (bij de rode pijlen)

    [​IMG]

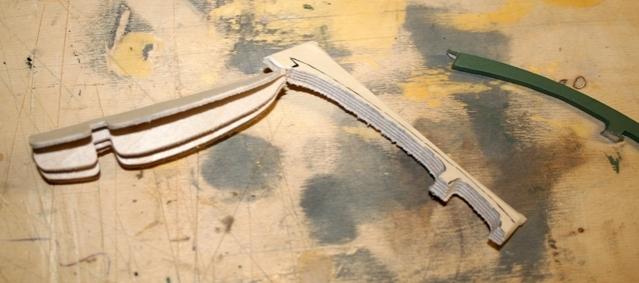

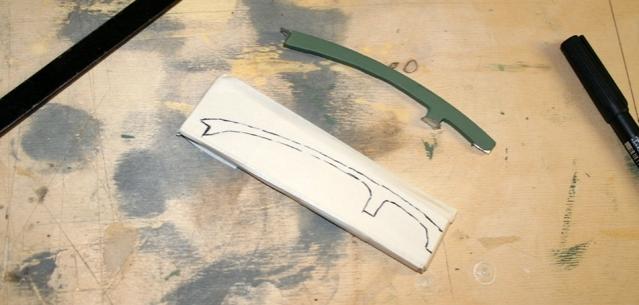

    .178 Om in een keer de vier subformers van 1mm triplex te zagen een pakketje gemaakt van 4 plankjes. Samen getaped en afgetekend

    [​IMG]

    .179 Uitzagen

    [​IMG]

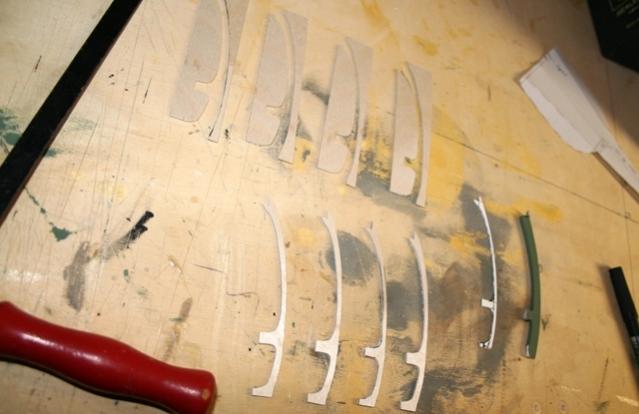

    .180 De vier subformers

    [​IMG]

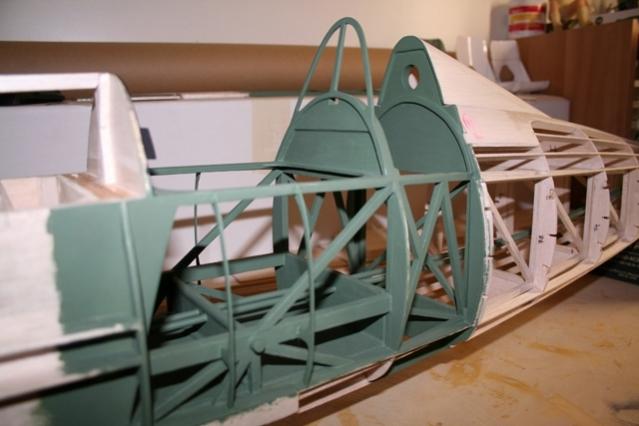

    .181 op de juiste plek

    [​IMG]

    [​IMG]

    Grt, Ram6

    Laatst bewerkt door een moderator: 17 nov 2015
  2. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen
    Zo zien we dat graag.:yes:

  3. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Een genot om dit bouwverslag te volgen, een feest voor de echte 'houtworm':yes:
    Prachtig gebouwd hoor!

    Groeten, Ralf

  4. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Update

    @ Wouter & Ralf: tof, bedankt! :D

    Ik ben een stapje verder met de canopyrails; in een modelbouwzaak in Eindhoven hadden ze nog enkele messing profielen en ik heb 2 verschillende profielen meegenomen om mee te experimenteren:

    [​IMG]

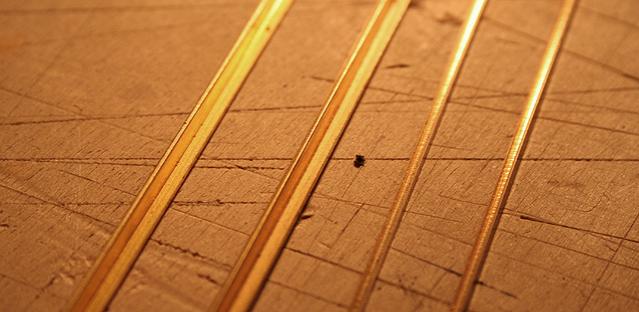

    .184 Een 1.5mm “U” en 3mm “T” liggertje

    [​IMG]

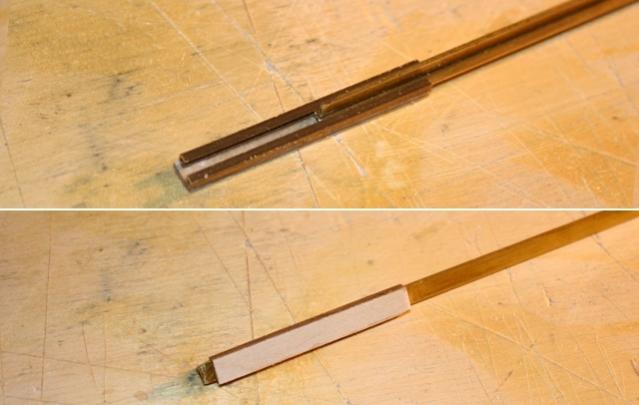

    .185 Stukjes afgezaagd om een testrail te maken…

    [​IMG]

    .186 … op een triplex plankje van 1mm dik gelijmd

    [​IMG]

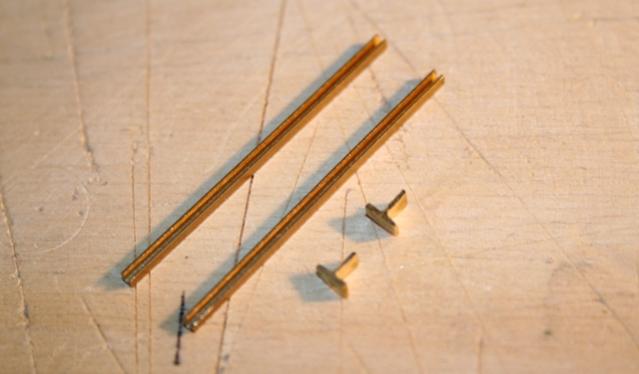

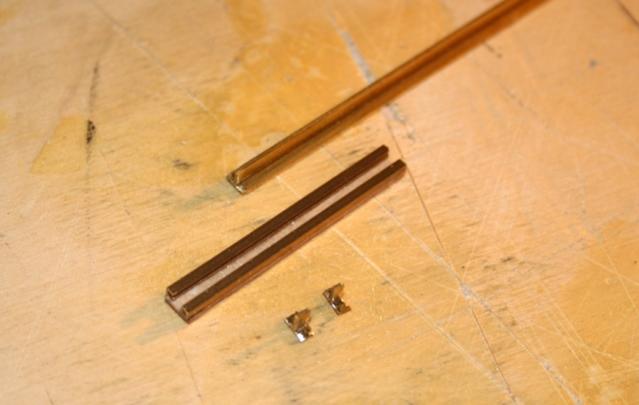

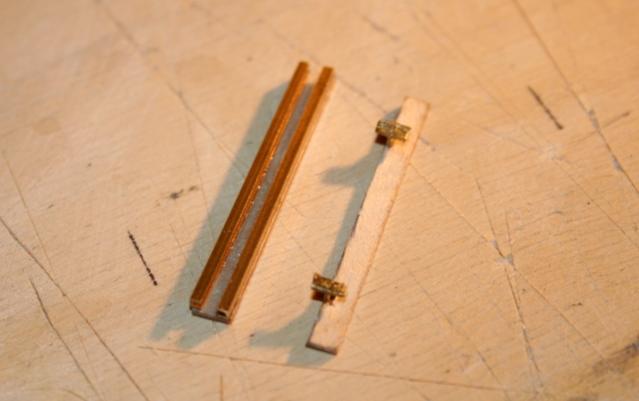

    .187 De rail en twee nokjes voor de cockpitkap bevestiging

    [​IMG]

    .188 De nokjes in een plankje triplex van 1mm gelijmd…

    [​IMG]

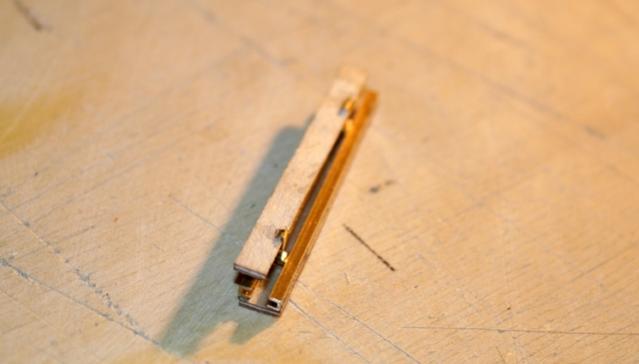

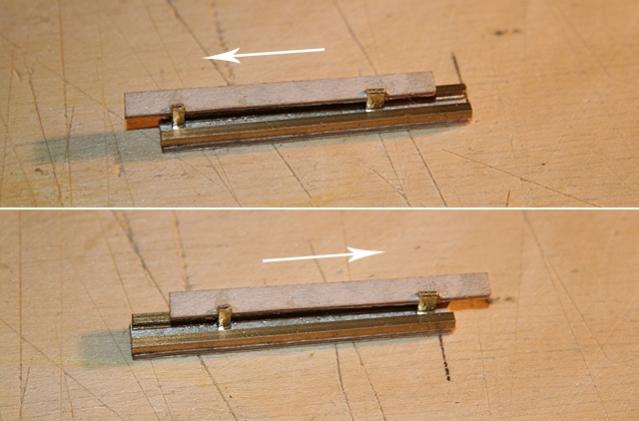

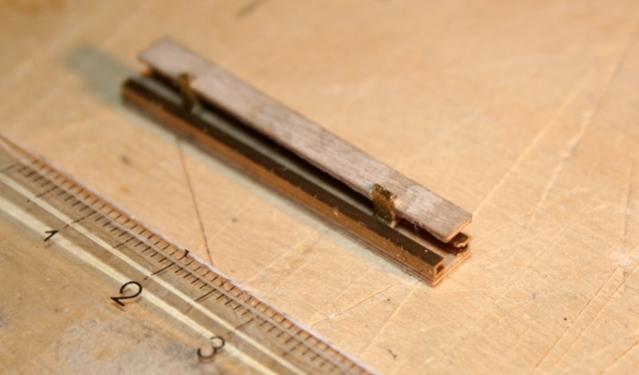

    .189 … en samengevoegd

    [​IMG]

    [​IMG]

    .191 Kops aanzicht en afmetingen van de rails

    [​IMG]

    .192 Liniaal erbij voor de schaal

    [​IMG]

    .193 De rail in de deuren is zoals `t test railtje. In de turtledeck is deze aan de rechter zijde (van achter gezien, zoals op deze foto`s) hetzelfde, maar zit aan de linker zijde een dubbel profiel, in de onderste sleuf loopt via geleidingswielen de kabel om `m te sluiten.

    Op de website van Conrad.nl zag ik dat er nog vele verschillende soorten van deze profieltjes zijn. Het “T” liggertje zou nog kleiner kunnen waardoor het geheel in doorsnede ook weer wat kleiner (lichter) wordt. De afmeting van het test railtje benadert de schaal 1/7.

    Grt, Ram6

    EDIT: foto 193 toegevoegd

    Laatst bewerkt door een moderator: 17 nov 2015
  5. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Als dit de hele bouw zo doorgaat hebben we er een mooie tutorial bij! :D

    'Hoe bouw ik een vliegend schaalmodel?'

    Keep up the good work!:p


    jan.

  6. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    "tussenstand"

    @ Jan: bedankt voor `t compliment! :D

    Gisteren heel eventjes samen met m`n vrouw achter de naaimachine gekropen en wat geprobeerd met de stofjes. Verschillende zomen geprobeerd en een klein stukje broek gemaakt. Ziet er toch wel realistisch uit met die stof.
    In de doos van de stofjes zaten ook de motor- en cockpitkap en ik kon `t niet laten alles even voorbarig in- en aan elkaar te plakken met tape:

    [​IMG]

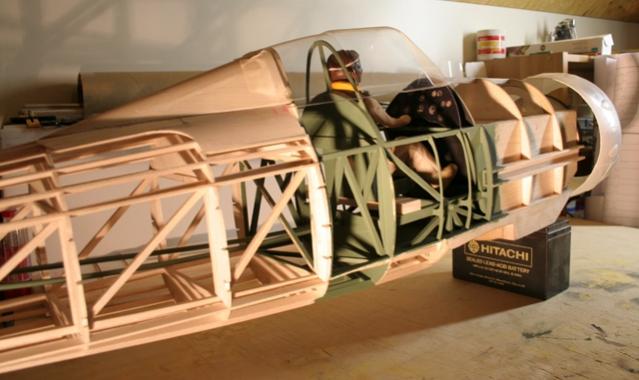

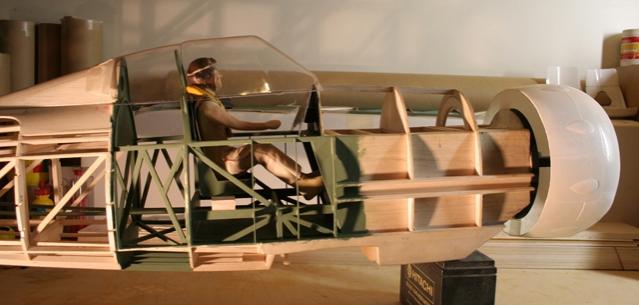

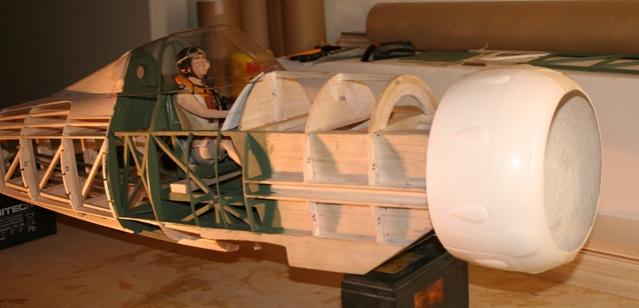

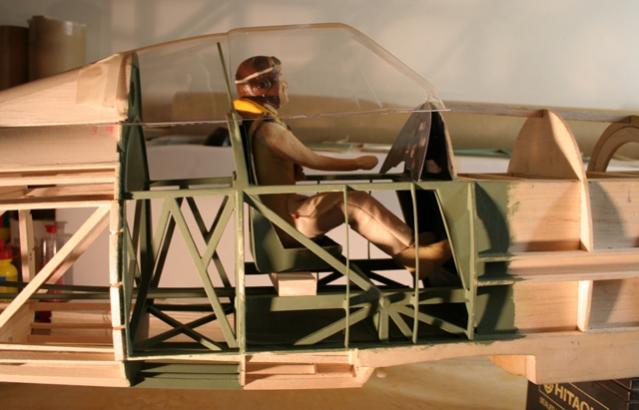

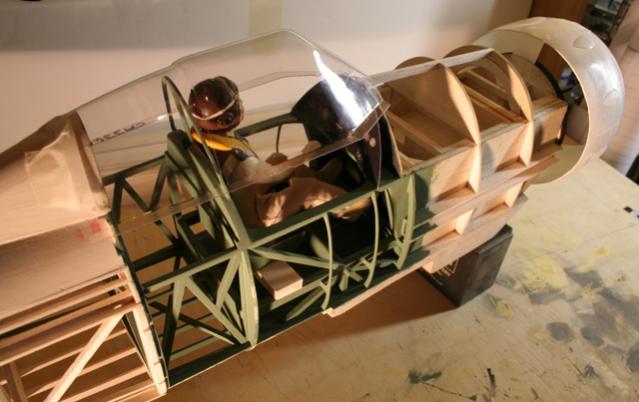

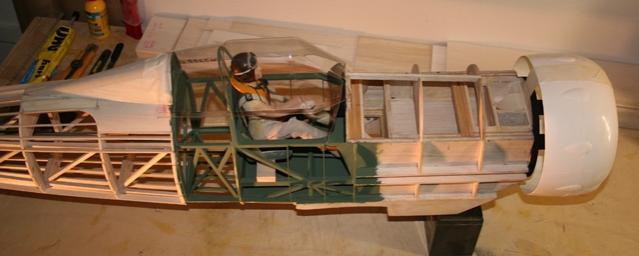

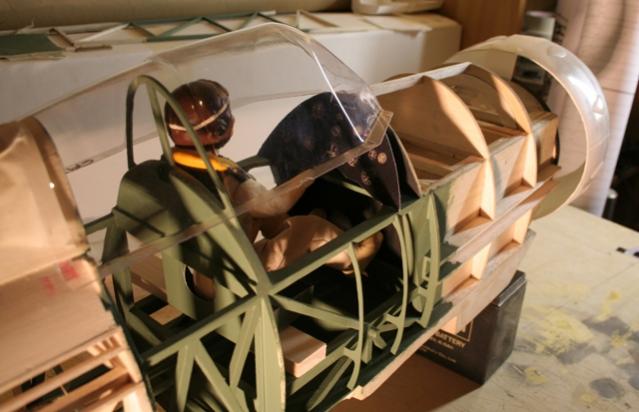

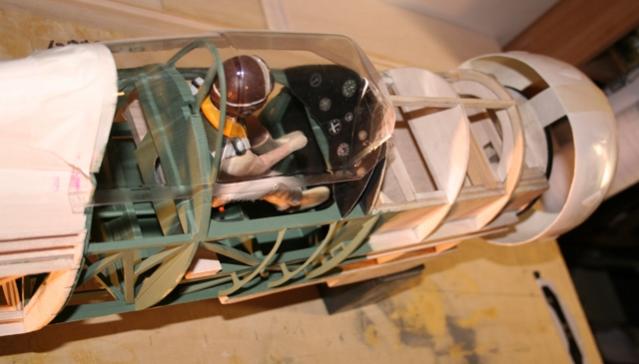

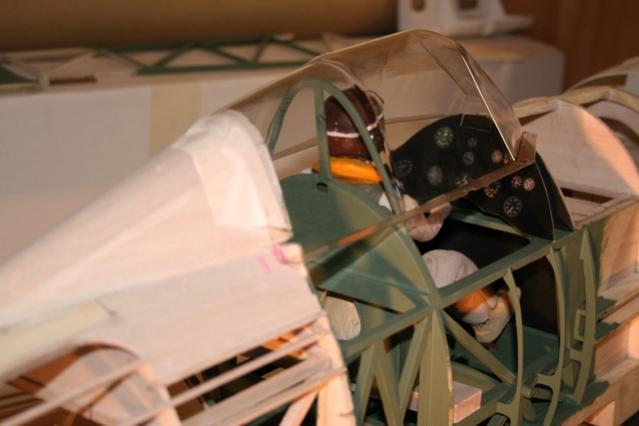

    .194 Begint herkenbaar een Gloster Gladiator te worden :D
    Het instrumentenpaneel op de foto`s is een te grote testprint.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Voor `t poppetje op zoek (op internet) naar patronen van een korte broek en overhemd en die dan verkleinen. Ik heb de aangepaste foto`s van het instrumentenpaneel opgehaald bij de HEMA en deze kloppen nu qua schaal en afmeting. Maar eens met het 0.4 mm triplex aan de gang.

    Grt, Ram6

    Laatst bewerkt door een moderator: 17 nov 2015
  7. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
    Dat stootkussen lijkt me lastig te maken met realsize leer. Wat je ook kan proberen is een blokje fijn balsa (zonder heftige nerf) in die vorm maken, met CA soaken/plamuren, glad schuren en dan ... met een niet pluizend doekje (linnen) om je vinger, vegend en deppend glans verf aanbrengen. Het resultaat is een zijdeglans oppervlak met textuur dat best op leer lijkt. (Komt misschien bij je piloot ook nog van pas.) Even mee experimenteren.


    Laatst bewerkt: 6 feb 2011
  8. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Update

    @ Henri: Ik werk eigenlijk nooit met secondelijm, maar zal eens een tubetje aanschaffen en proberen om zacht balsa daarmee te bewerken. Ben benieuwd, bedankt voor de tip!

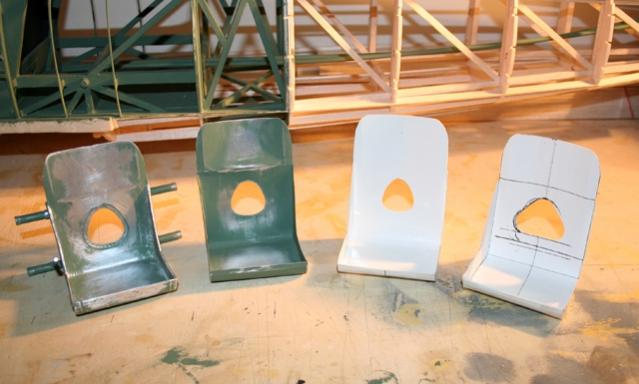

    Update: Begonnen met het nieuwe (definitieve) stoeltje

    [​IMG]

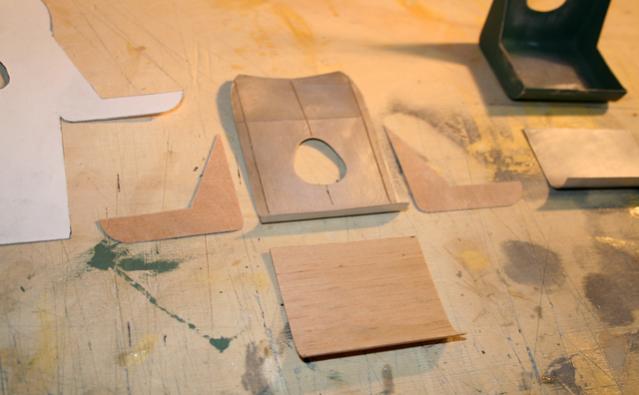

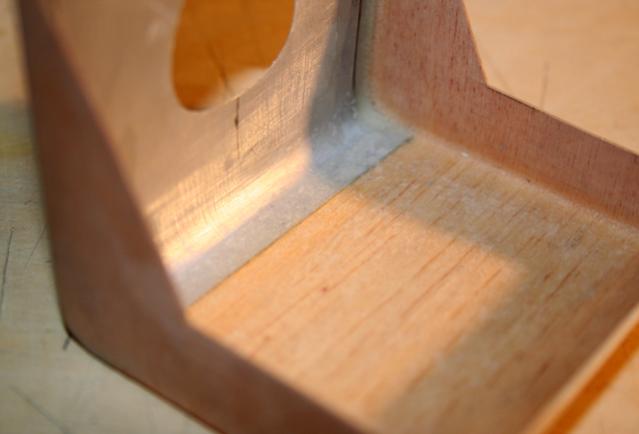

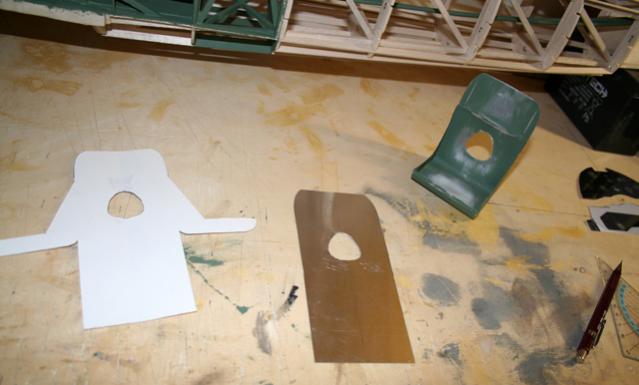

    De rugleuning wordt weer van 0.3mm aluminium, het zitgedeelte wordt nu van 1mm balsahout en de zijstukken van 0.4mm triplex. Na het bestuderen van foto`s ook enkele kleine wijzigingen gemaakt; het gat in de rugleuning iets lager en de hoogte van de stoel totaal 5mm korter.

    [​IMG]

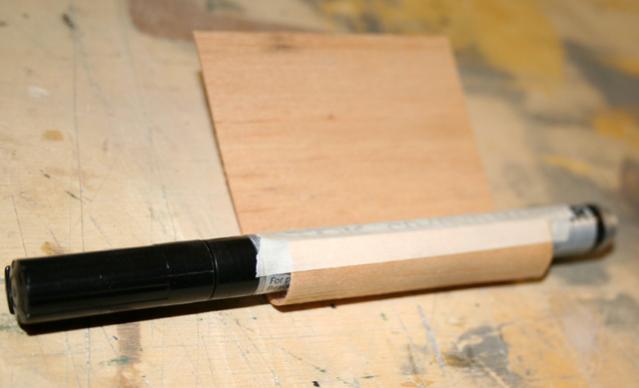

    .206 Het 1mm balsa voor `t zitgedeelte met ammonia ingesmeerd en rond een stift laten opdrogen

    [​IMG]

    .207 wanneer droog blijft de vorm erin

    [​IMG]

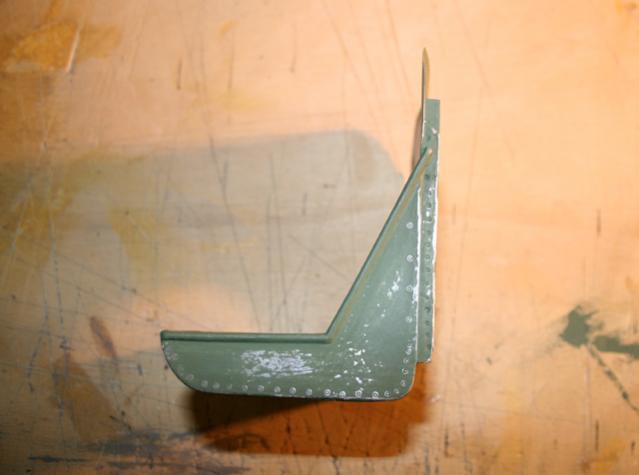

    .208 De zijstukken van 0.4mm triplex

    [​IMG]

    .209 M.b.v. plakband klemmen tijdens `t drogen

    [​IMG]

    .210 De houten delen met japanse zijde en verdunde houtlijm bekleed

    [​IMG]

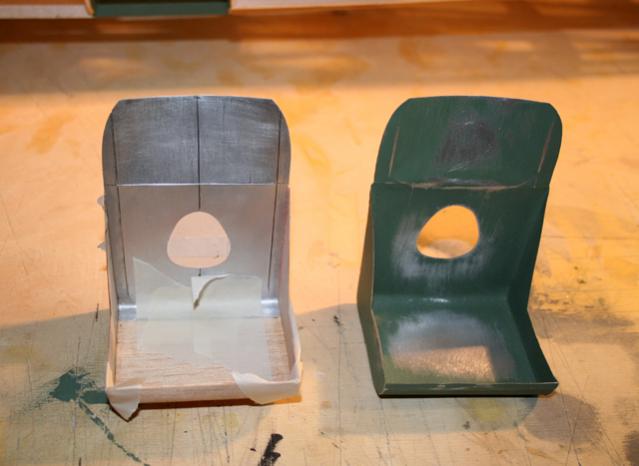

    .211 Grondlaagje en wat details aanbrengen

    [​IMG]

    [​IMG]

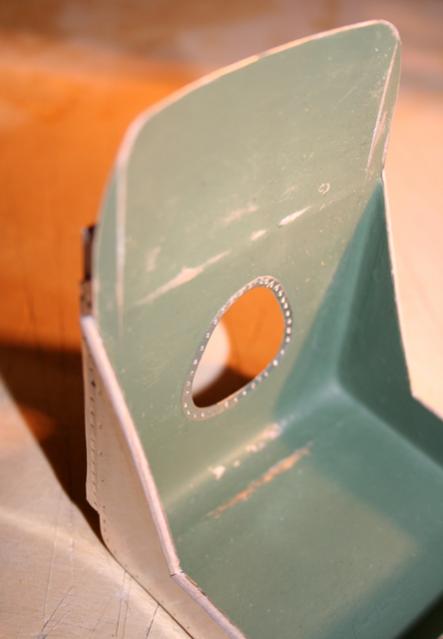

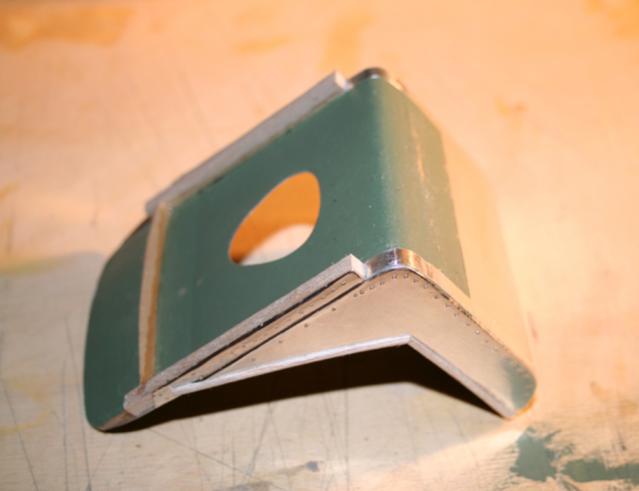

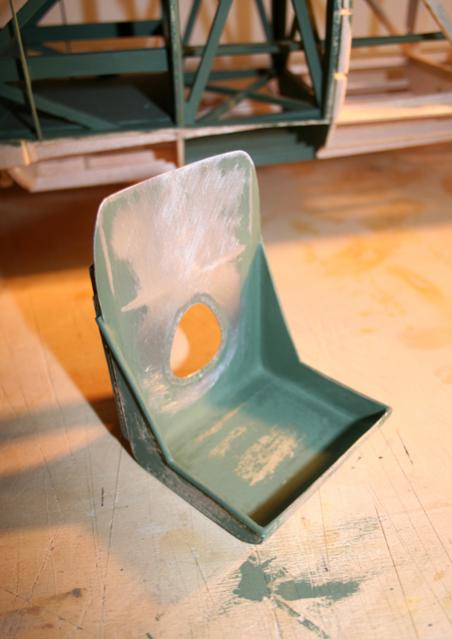

    .213 Het definitieve stoeltje

    [​IMG]

    [​IMG]

    [​IMG]

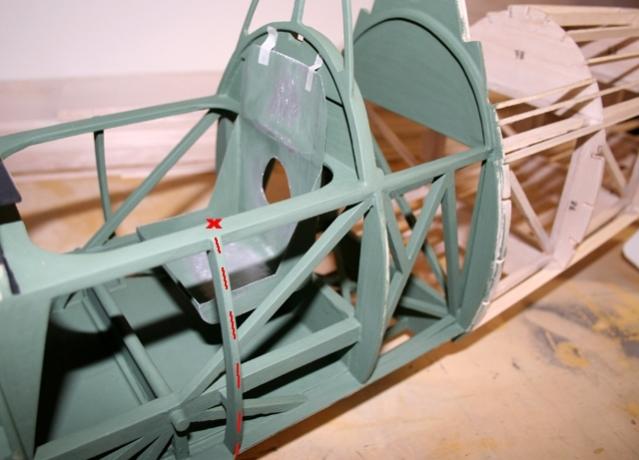

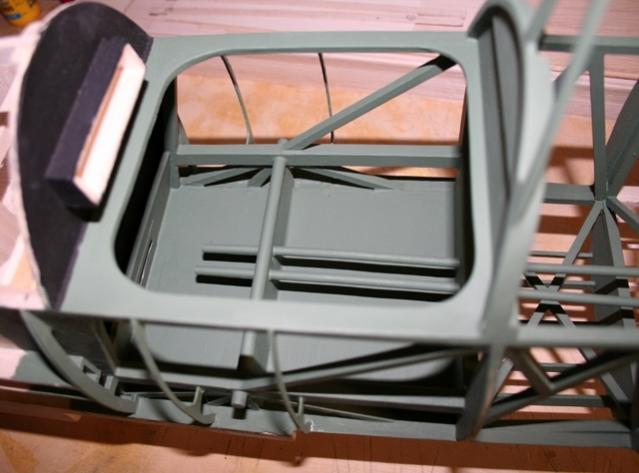

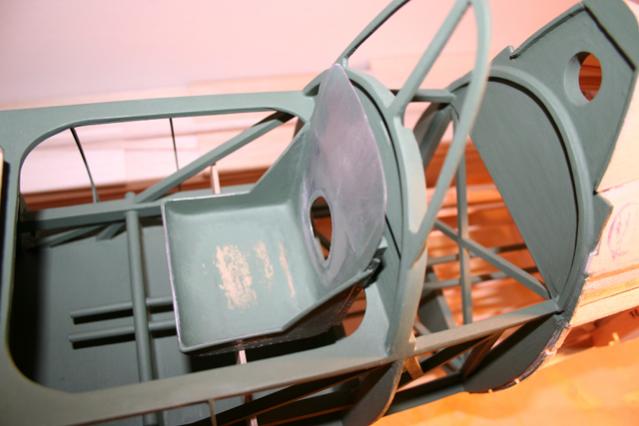

    .217 Vloertje maken, stoelframe uitmeten en bevestigen en dan kan `ie erin

    Vraagje: weet iemand de afmetingen van een spadegrip?

    [​IMG]

    Deze is van een Hurricane, maar is vrijwel gelijk aan die van de Gloster.
    Ik kan wel plaatjes vinden, maar geen afmetingen om de schaal te bepalen.

    Grt, Ram6

    [EDIT] Foto spadegrip toegevoegd

    Laatst bewerkt door een moderator: 17 nov 2015
  9. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Spade Grip

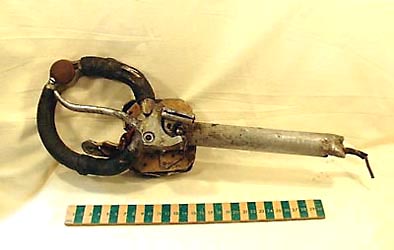

    `kHeb nog wat gezocht en op het internet kwam ik onderstaand plaatje tegen:

    [​IMG]

    met een schaalbalk! :D

    [​IMG]

    In photoshop de SpadeGrip naar 1/1 verschaald en de schaalbalk van inches naar cm`s omgezet. Daarna verkleint naar schaal 1/6.9

    Ik twijfel of de schaalbalk op de orginele foto in cm`s of inches is.
    In cm`s lijkt `ie me vrij groot (35cm), maar als de inches toch cm`s zijn erg klein (14cm).

    Is de circel 14cm of 35cm, heeft iemand een idee?

    Grt, Ram6

    Laatst bewerkt door een moderator: 17 nov 2015
  10. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen
    Stoeltje ziet er goed uit!
    De spadegrip kan je naar mijn beleving met twee handen net vast houden.
    In cm is de 'steel' ca. 10cm doorsnede en 35 cm lijkt mij véél te groot, dus ik zou voor de 14 cm gaan.

    Laatst bewerkt: 17 feb 2011
  11. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
    Het zullen heus wel inches zijn ... de 14 cm dus. Maar er zal nog wat perspectief uit te halen zijn in wat je gedaan hebt en dan wordt het wat groter. Zal ik even?

  12. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    @ Wouter: Lijkt mij ook, zeker wat je zegt over de steel. Ik zal `m morgen in beide versies eens op schaal 1/6.9 uitprinten en in de cockpit houden, de verhouding van de spadegrip vergelijken met foto`s van de cockpit met spadegrip en zien welke de juiste is.

    @ Henri: Graag! :D Maar als het de inches zijn, dan is 14inch dus ruim 35cm. Wanneer de schaalbalk in cm`s ipv inches is zal `ie rond de 14cm zijn.

  13. jetpropdlx

    jetpropdlx

    Lid geworden:
    10 jun 2004
    Berichten:
    2.632
    Locatie:
    Maasmechelen/Hapert/EBZW
    Misschien heb je hier iets aan voor de verhoudingen
    [​IMG]

  14. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
    Ja, ik maakte net een denkfoutje, die maatbalk zijn centimeters.

    Download even dit psd bestand (7,4 mb), dan zie je hoe ik met transform perspective het perspectief uit de foto met maatbalk gehaald heb en gelijk gemaakt heb aan een zelf toegevoegde maatbalk. Daarna heb ik het spadegrip-recht-van-voren plaatje gelijk gemaakt het borggat en de verdikking in de greep onder, omdat daar het perspectief het meest gelijk is aan het vlak van de maatbalk. Die weer gedupliceerd, gekanteld en opgemeten.
    Jij zei 14 cm ... ik kom op 15 cm hoog en 14,7 cm breed en dat lijkt mij wel te kloppen.

  15. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    @ Eric: Zeker, geweldige foto, bedankt! :D Is volgens mij wel een Spitfire grip, maar scheelt maar weinig tot niets in afmeting met de Gloster grip, zeker in schaal 1/6.9

    Morgen eens inladen in Photoshop, de afstand tussen de slapen van de man meten en de verhouding tot de spadegrip bepalen. Het lijkt wel of de grip dan toch weer groter is dan 14cm, maar zeker geen 35cm!

    Grt, Ram6

    Laatst bewerkt: 17 feb 2011
  16. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    @Henri, goede bewerking, bedankt! :D Het lijkt erop dat de grip inderdaad ruim 15 cm zal zijn. Morgen nog even wat photoshoppen en dan een printje maken op schaal als voorbeeld.

    Heel leuk dat we ondanks er geen tekeningen met maten (voorhanden) zijn, zo toch achter de goede afmetingen komen, al is het bij benadering, schaal 1/6.9 wordt `t al snel nauwkeurig. ;-) Bedankt Wouter, Henri en Eric!

    Grt, Ram6

    Laatst bewerkt: 17 feb 2011
  17. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Update

    Update: Het frame voor `t stoeltje gemaakt:

    [​IMG]

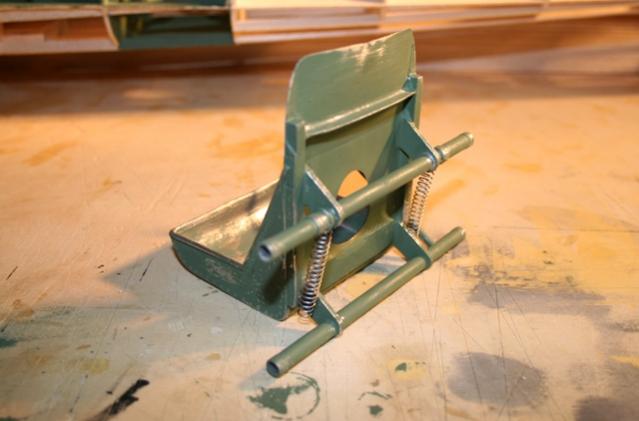

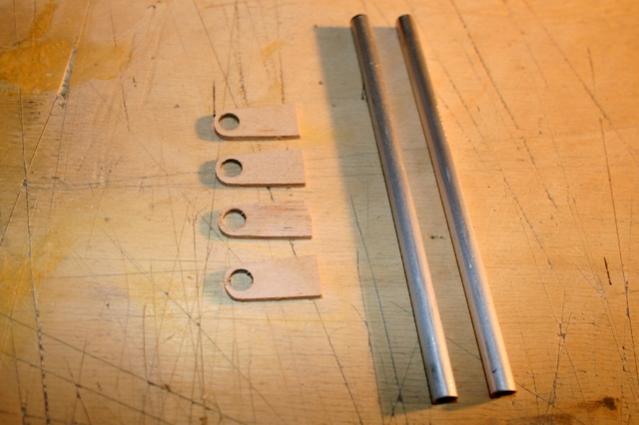

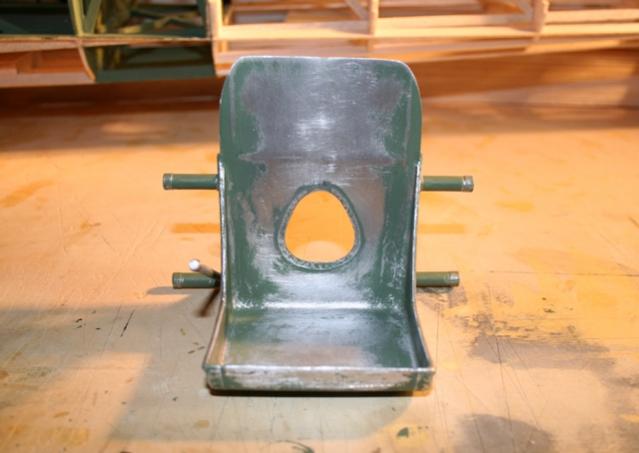

    .221 Twee stukjes aluminiumpijp en 4 nokjes triplex van 1mm dik. De handle om de hoogte te bepalen heb ik van een hol plastic staafje gemaakt. Een spiraalveer uitgetrokken en doormidden geknipt, voor de beide zijde een stukje. Met aluminiumtape relief op de pijpjes gemaakt en alles groen geschilderd. Daarna met aluminiumverf (Humbrol) geweathered:

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Nu echt helemaal klaar om ingebouwd te worden.

    Heb net een erg vriendelijke PB gekregen van iemand die nog meer documentatie heeft van de Gloster, heel leuk de reacties via dit forum! :D

    Grt, Ram6

    Laatst bewerkt door een moderator: 17 nov 2015
  18. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
  19. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Bedankt, erg mooie site en kist! Staan veel handige bouw- en materiaal tips op! :thumbsup: Het epitaph is treurig, ik hoop er straks toch wel meer mee te kunnen vliegen!

    Grt, Ram6

  20. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.921
    Locatie:
    Vlaardingen
    Erg mooie site inderdaad.
    Erg jammer dat de Dauntless zijn eerste vlucht niet heeft overleefd.
