Hardsolderen
- Topicstarter willum
- Startdatum
Een pto = een Power take-off,
word vooral als hydro pomp of water pomp
(denk aan bv de brandweer) gebruikt.
Juist.
Bij landbouwtractoren heet dat aftakas (op de hoofdas).
Kun je meestal aan of uit zetten.
Morgen nog een half uurtje aan werken
dan zit de aansluitflens met stopkraan
er weer netjes aan gesoldeerd.
De originele flens met buisstomp.
Geen modelbouw
wel draai en soldeerwerk
Willum
word vooral als hydro pomp of water pomp
(denk aan bv de brandweer) gebruikt.
Juist.
Bij landbouwtractoren heet dat aftakas (op de hoofdas).
Kun je meestal aan of uit zetten.
Morgen nog een half uurtje aan werken
dan zit de aansluitflens met stopkraan
er weer netjes aan gesoldeerd.

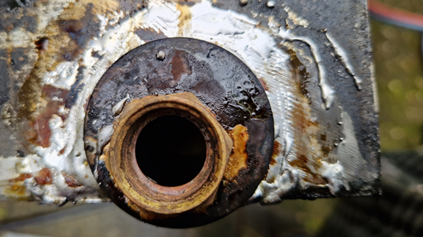

De originele flens met buisstomp.
Geen modelbouw
wel draai en soldeerwerk
Willum
Zuurstof reduceer
Duitse zuurstof werkt met een vlakaansluiting?
Netjes omgebouwd naar de NL-se zuurstof
De moer op het DE reduceer was een wartelmoer 3/4" (duims).
Vlakke aansluiting is met hardkunststof dichtingsring.

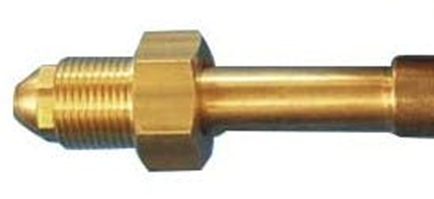

In Nederland is dit een bol en conische aansluiting met een 6-kant buitendraadmoer met 5/8" rechtse draad.
Die aansluitpen is bij de onderdelenhandel te koop.
In mijn geval was het een 16mm pen met M16 met een spoed 1,5 Rechts.
Bij alle mogelijke gassoorten
en de zeer veel verschillende merken
zijn er ontzettend veel variaties in maatvoering.
Het materiaal/metaal voor moer en pen zijn zelden anders dan messing.
Gewoon verbouwen als het kan.
En dat kan als de drukring aan het messing pijpje blijft zitten.
Het bolletje word er tegenaan gesoldeerd.
Het bolletje zit bij aansluiten tussen conus van de kraan,
en het pijpje opgesloten
en het geheel word via de moer op de drukring
samengeperst voor een goede verbinding.
Willum
Duitse zuurstof werkt met een vlakaansluiting?
Netjes omgebouwd naar de NL-se zuurstof
De moer op het DE reduceer was een wartelmoer 3/4" (duims).
Vlakke aansluiting is met hardkunststof dichtingsring.
In Nederland is dit een bol en conische aansluiting met een 6-kant buitendraadmoer met 5/8" rechtse draad.
Die aansluitpen is bij de onderdelenhandel te koop.
In mijn geval was het een 16mm pen met M16 met een spoed 1,5 Rechts.
Bij alle mogelijke gassoorten
en de zeer veel verschillende merken
zijn er ontzettend veel variaties in maatvoering.
Het materiaal/metaal voor moer en pen zijn zelden anders dan messing.
Gewoon verbouwen als het kan.
En dat kan als de drukring aan het messing pijpje blijft zitten.
Het bolletje word er tegenaan gesoldeerd.
Het bolletje zit bij aansluiten tussen conus van de kraan,
en het pijpje opgesloten
en het geheel word via de moer op de drukring
samengeperst voor een goede verbinding.
Willum
Bijlagen
Laatst bewerkt:
Zachtsolderen
Vanmorgen maar vroeg opgestaan.
De dag is te kort.
Het leven is te kort.
En het word alleen maar korter.

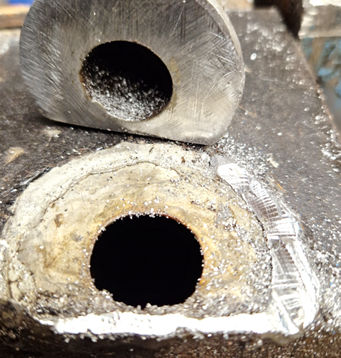

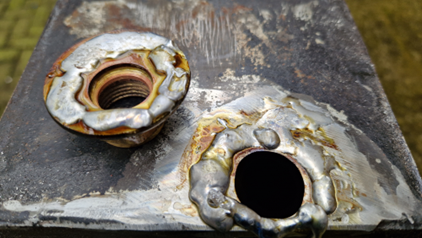

De gemaakte flens aan het PTO oliebakje gesoldeerd.
Alle foto's w.p. 4-2023
Schoonmaken van de twee soldeerkanten.
Verwarmen en beide delen met tin soldeer bevochtigen.
Laten stollen en heel weinig nieuw S39 Universeel opstrijken.
De flens licht voorverwarmen en op haar plek leggen.
De liggende flens verwarmen en aandrukken totdat het overtollige soldeer naar buiten welt.
Met een roerhoutje overtollig vloeibaar soldeer wegvegen.
Een laatste keer aanvloeien en klaar.
Af laten koelen en schoonwassen met water en zeep.
Snel drogen en verf erop.

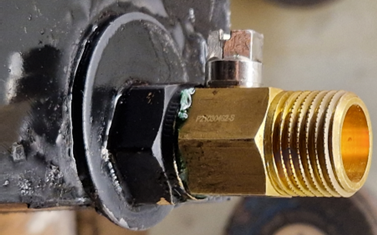

Laatste stap, kraantje in de draadbus schroeven.
Geen modelbouw
Wel zachtsolderen.
Onder het motto:
Tips en Tricks
Willum
Vanmorgen maar vroeg opgestaan.
De dag is te kort.
Het leven is te kort.
En het word alleen maar korter.
De gemaakte flens aan het PTO oliebakje gesoldeerd.
Alle foto's w.p. 4-2023
Schoonmaken van de twee soldeerkanten.
Verwarmen en beide delen met tin soldeer bevochtigen.
Laten stollen en heel weinig nieuw S39 Universeel opstrijken.
De flens licht voorverwarmen en op haar plek leggen.
De liggende flens verwarmen en aandrukken totdat het overtollige soldeer naar buiten welt.
Met een roerhoutje overtollig vloeibaar soldeer wegvegen.
Een laatste keer aanvloeien en klaar.
Af laten koelen en schoonwassen met water en zeep.
Snel drogen en verf erop.
Laatste stap, kraantje in de draadbus schroeven.
Geen modelbouw
Wel zachtsolderen.
Onder het motto:
Tips en Tricks
Willum

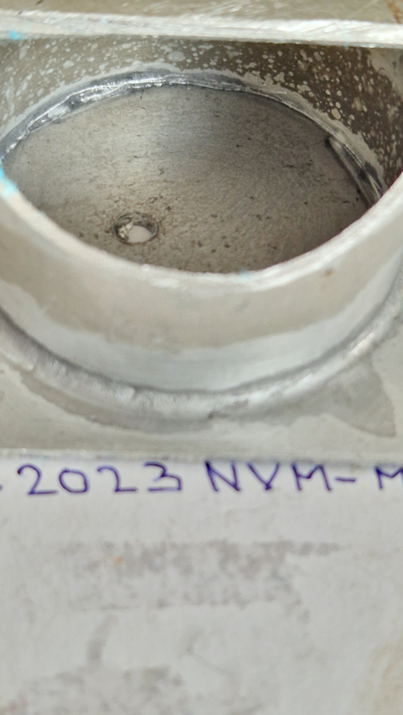

Aluminium solderen

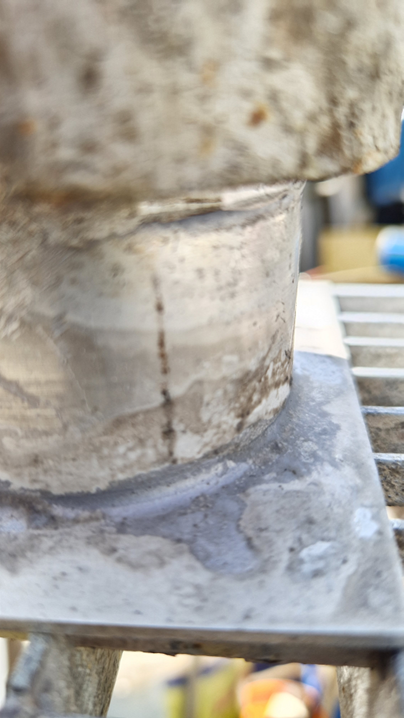

De bodem had ik al een tijdje eerder gemaakt.
De deksel zit er ook op.
Alle foto's w.p. 4-2023
Om warmte geleiding naar boven te blokken heb ik er een flinke stomp aluminium opgelegd.
Zou de volle soldeerwarmte doortrekken naar boven is de eerste soldering los.
En dat willen we niet.
De eerste soldering is van binnenuit gemaakt.
Bij deze tweede kan dat niet of moeilijk.
Ga hier ook geen kunstjes tonen die andere niet kunnen navolgen.
De tweede soldering is hoofdzakelijk van onderen verwarmd.
Bij het smelten van het vloeimiddel ook in de soldeernaad bovenop.
De rechtse foto laat zien dat het soldeer zoals bedoeld ook naar binnen is doorgedrongen.
Deze aluminium hardsoldering is dan ook volledig. Alles zit in het soldeer.
Als je het wil hebben over een vullingspercentage zit je ver over de 100%.
Deze soldeermanier is ook toepasbaar bij alle andere metalen,
koper, rvs, staal, messing
Alles voor modelbouw,
Willum
De bodem had ik al een tijdje eerder gemaakt.
De deksel zit er ook op.
Alle foto's w.p. 4-2023
Om warmte geleiding naar boven te blokken heb ik er een flinke stomp aluminium opgelegd.
Zou de volle soldeerwarmte doortrekken naar boven is de eerste soldering los.
En dat willen we niet.
De eerste soldering is van binnenuit gemaakt.
Bij deze tweede kan dat niet of moeilijk.
Ga hier ook geen kunstjes tonen die andere niet kunnen navolgen.
De tweede soldering is hoofdzakelijk van onderen verwarmd.
Bij het smelten van het vloeimiddel ook in de soldeernaad bovenop.
De rechtse foto laat zien dat het soldeer zoals bedoeld ook naar binnen is doorgedrongen.
Deze aluminium hardsoldering is dan ook volledig. Alles zit in het soldeer.
Als je het wil hebben over een vullingspercentage zit je ver over de 100%.
Deze soldeermanier is ook toepasbaar bij alle andere metalen,
koper, rvs, staal, messing
Alles voor modelbouw,
Willum
Laatst bewerkt:

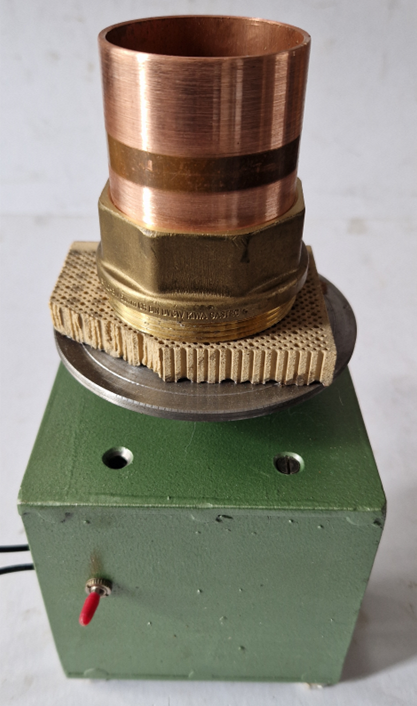

Draaitafel

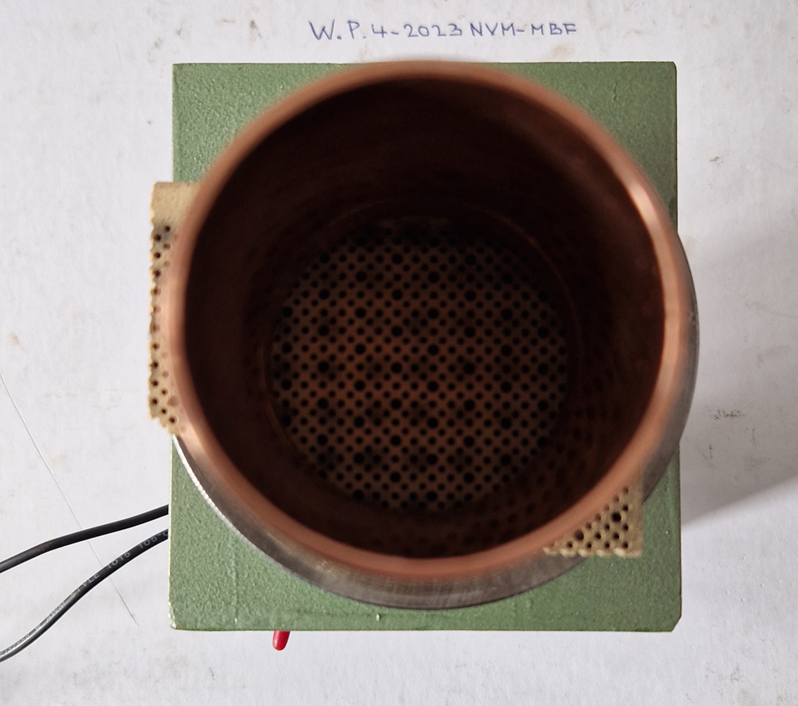

Al een maand of twee heb ik deze draaitafel klaar.
Ook al een keer gebruikt om een groter stuk netjes te solderen.
De draaitafel kan links en rechtsom draaien.
De draaisnelheid van het tableau is regelbaar.
© alle foto's w.p. 4-2023
Tussen tableau en werkstuk ligt altijd een hitte bestendige steen.
Deze manier van solderen zorgt dat je werkstuk helemaal rondom gelijk warm word.
De hele omtrek heeft echt dezelfde warmte gehad.
Weer een stap verder tot echt goede solderingen.
Alles voor modelbouw,
Willum
Al een maand of twee heb ik deze draaitafel klaar.
Ook al een keer gebruikt om een groter stuk netjes te solderen.
De draaitafel kan links en rechtsom draaien.
De draaisnelheid van het tableau is regelbaar.
© alle foto's w.p. 4-2023
Tussen tableau en werkstuk ligt altijd een hitte bestendige steen.
Deze manier van solderen zorgt dat je werkstuk helemaal rondom gelijk warm word.
De hele omtrek heeft echt dezelfde warmte gehad.
Weer een stap verder tot echt goede solderingen.
Alles voor modelbouw,
Willum
Draaitafel
Om de soldeerhitte van de draaitafel
en alles dat eronder zit weg te houden ligt er een steen.
© alle foto's w.p. 4-2023

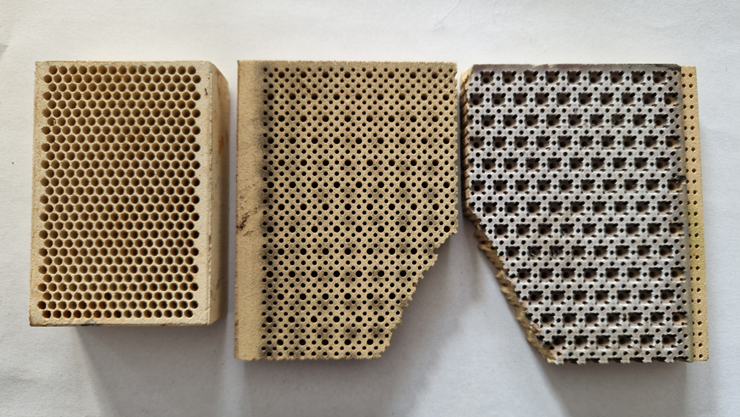

Op de foto een Schwank gasverdeler uit een infraroodstraler. Ook hittebestendig.
Zoals op de foto gebruik ik eerst mijn scherven.
Over de gasverdeler stenen.
Aan de onderkant is de steen een gasverdeler
is het gas door de kanaaltjes naar boven gedrukt
ontbrand dit gas op het branderbed.
Het patroon op de bovenkant/buitenkant van de steen geeft vorm aan de vlam.
Het materiaal van de twee rechtse steenscherven lijkt op dat van een katalysator uit een auto.
Als katalysatoren uitgediend zijn worden zij ontdaan van de edelmetalen
en de keramische massa vermalen voor hergebruik.
Deze gemalen keramische massa is fijn en hitte bestendig.
Leuk spul.
Over de linkse steen.
Deze steen is ook een branderbed. Het materiaal lijkt op chamottesteen/klei.
Chamottestenen worden gebruikt om iets tegen directe hitte te beschermen.
Chamottestenen zijn ook meer of minder accumulatoren en slaan dus warmte meer of minder op. Min of meer hangt samen met de samenstelling van dat chamottesteensoort, meer of minder chamotte korrels of min of meer hitte bestendige klei.
Alles voor modelbouw,
Willum
Om de soldeerhitte van de draaitafel
en alles dat eronder zit weg te houden ligt er een steen.
© alle foto's w.p. 4-2023
Op de foto een Schwank gasverdeler uit een infraroodstraler. Ook hittebestendig.
Zoals op de foto gebruik ik eerst mijn scherven.
Over de gasverdeler stenen.
Aan de onderkant is de steen een gasverdeler
is het gas door de kanaaltjes naar boven gedrukt
ontbrand dit gas op het branderbed.
Het patroon op de bovenkant/buitenkant van de steen geeft vorm aan de vlam.
Het materiaal van de twee rechtse steenscherven lijkt op dat van een katalysator uit een auto.
Als katalysatoren uitgediend zijn worden zij ontdaan van de edelmetalen
en de keramische massa vermalen voor hergebruik.
Deze gemalen keramische massa is fijn en hitte bestendig.
Leuk spul.
Over de linkse steen.
Deze steen is ook een branderbed. Het materiaal lijkt op chamottesteen/klei.
Chamottestenen worden gebruikt om iets tegen directe hitte te beschermen.
Chamottestenen zijn ook meer of minder accumulatoren en slaan dus warmte meer of minder op. Min of meer hangt samen met de samenstelling van dat chamottesteensoort, meer of minder chamotte korrels of min of meer hitte bestendige klei.
Alles voor modelbouw,
Willum
Laatst bewerkt:
Vitrinekastje
Hoe is ‘t met het vitrinetje?

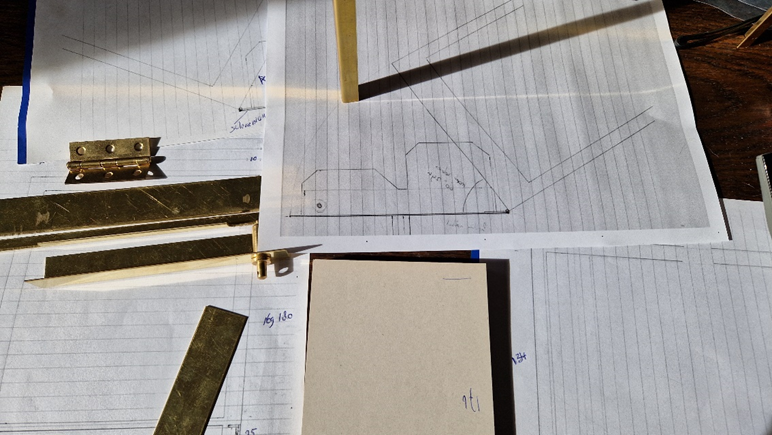

Ik heb 1 van de 3 tekeningen gespiegeld afgedrukt
en dat helpt mij weer een stuk verder.
Nu kan ik twee tekeningen zonder omdenken met elkaar vergelijken.
Ze hebben nu hetzelfde aanzicht.
Foto w.p. 4-2023 tekening eigen van Voertaal.
Vraag:
Op de tekening rechtsboven,
Onderin links op de horizontale lijn staan twee verhogingen getekend,
Wat is dit?
Die messing onderdelen heb ik niet bij gekregen.
Groet,
Willum
Hoe is ‘t met het vitrinetje?
Ik heb 1 van de 3 tekeningen gespiegeld afgedrukt
en dat helpt mij weer een stuk verder.
Nu kan ik twee tekeningen zonder omdenken met elkaar vergelijken.
Ze hebben nu hetzelfde aanzicht.
Foto w.p. 4-2023 tekening eigen van Voertaal.
Vraag:
Op de tekening rechtsboven,
Onderin links op de horizontale lijn staan twee verhogingen getekend,
Wat is dit?
Die messing onderdelen heb ik niet bij gekregen.
Groet,
Willum
Hitte bestendige stenen.
Maar hoe kom ik aan zo'n steen?
Ergens te koop?

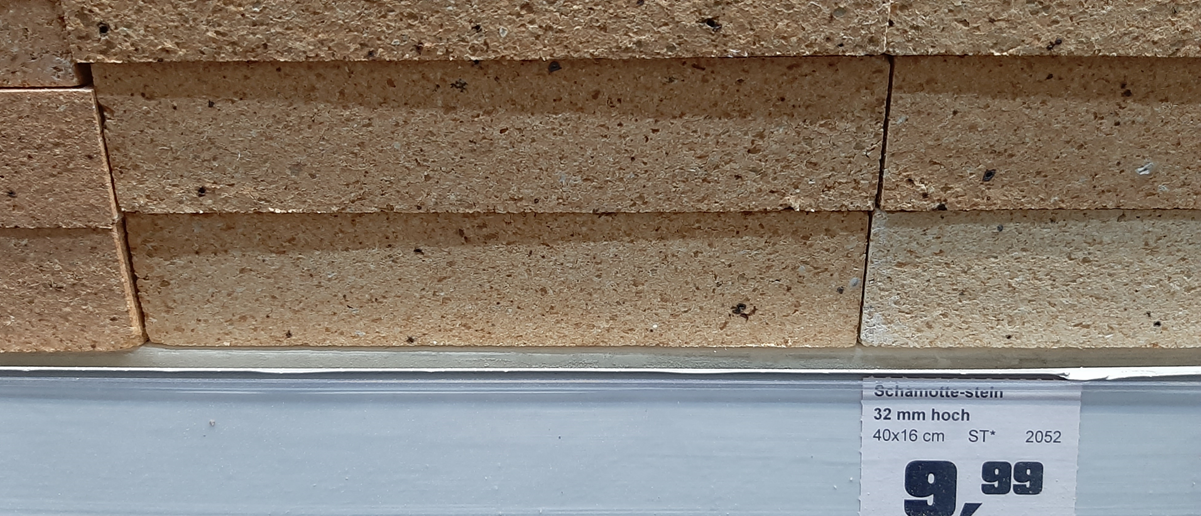

Chamotte steen
Te koop bij meerdere bouwmarkten.
Kachelbouwers, haarden verkopers en op het www.chamottesteen...
Eigenschappen van een chamotte steen.
Kan warmte/hitte verdragen van 1500 graden C.
Kan hitteschokken verwerken.
Hitteschokken,
je brander laat deze chamotte steen niet ontploffen.
Bijna alle normale keramische stenen/tegels zullen wel gelijk scherven springen of ontploffen.
Zelfs gewoon beton zal in de hitte van een soldeervlam exploderen.
Daar waar de vlam de beton raakt springen er scherven af.
Let op!
Hou je een vlam op een hittebestendige steen moet deze wel droog zijn.
Natte stenen hebben ook nukken.
Chamottestenen zijn met een steenzaag gemakkelijk in stukken te zagen.
De rooster stenen van "Schwank" zijn ook WWW. te bestellen.
Als je ze niet als resten of plaatjes al hebt zou ik ze niet aanschaffen om op te solderen.
Tenzij dat je de geboorde kanaaltjes gebruikt om er draadjes om iets te binden doorrijgt.
Edelsmeden gebruiken deze stenen op de vorige foto ervoor.
Voor het modelbouwers (hard)soldeerwerk heb je al veel aan een gladde steen.
Stenen worden gebruikt om warmte weg te houden van een ondergrond, verder niets.
Volg je het voorbeeld van de draaitafel niet,
dan is (hard)solderen op een rooster de beste manier.
Een werkstuk ergens opleggen zorgt voor warmte afleiding.
Een werkstuk ergens opleggen beperkt het rondom verwarmen.
De kant waarmee een werkstuk op een steen ligt kun je niet met de vlam mee verwarmen.
Alles voor modelbouw,
Willum
Maar hoe kom ik aan zo'n steen?
Ergens te koop?
Chamotte steen
Te koop bij meerdere bouwmarkten.
Kachelbouwers, haarden verkopers en op het www.chamottesteen...
Eigenschappen van een chamotte steen.
Kan warmte/hitte verdragen van 1500 graden C.
Kan hitteschokken verwerken.
Hitteschokken,
je brander laat deze chamotte steen niet ontploffen.
Bijna alle normale keramische stenen/tegels zullen wel gelijk scherven springen of ontploffen.
Zelfs gewoon beton zal in de hitte van een soldeervlam exploderen.
Daar waar de vlam de beton raakt springen er scherven af.
Let op!
Hou je een vlam op een hittebestendige steen moet deze wel droog zijn.
Natte stenen hebben ook nukken.
Chamottestenen zijn met een steenzaag gemakkelijk in stukken te zagen.
De rooster stenen van "Schwank" zijn ook WWW. te bestellen.
Als je ze niet als resten of plaatjes al hebt zou ik ze niet aanschaffen om op te solderen.
Tenzij dat je de geboorde kanaaltjes gebruikt om er draadjes om iets te binden doorrijgt.
Edelsmeden gebruiken deze stenen op de vorige foto ervoor.
Voor het modelbouwers (hard)soldeerwerk heb je al veel aan een gladde steen.
Stenen worden gebruikt om warmte weg te houden van een ondergrond, verder niets.
Volg je het voorbeeld van de draaitafel niet,
dan is (hard)solderen op een rooster de beste manier.
Een werkstuk ergens opleggen zorgt voor warmte afleiding.
Een werkstuk ergens opleggen beperkt het rondom verwarmen.
De kant waarmee een werkstuk op een steen ligt kun je niet met de vlam mee verwarmen.
Alles voor modelbouw,
Willum
Aluminium (hard)solderen
Bijna al mijn bijdragen over aluminium
en aluminium solderen staan hier op het stoomforum.
Het is jammer dat veel andere hier niet kijken.
Alleen Hans was net weer op bezoek hier.
Hij wipt even over vanuit zijn stekkie.
Leuk Hans, dank voor je aandacht en je waardering.
Trouwens,
alle lezers, dank voor je aandacht en waardering.
Alles voor modelbouw,
Willum
Bijna al mijn bijdragen over aluminium
en aluminium solderen staan hier op het stoomforum.
Het is jammer dat veel andere hier niet kijken.
Alleen Hans was net weer op bezoek hier.
Hij wipt even over vanuit zijn stekkie.
Leuk Hans, dank voor je aandacht en je waardering.
Trouwens,
alle lezers, dank voor je aandacht en waardering.
Alles voor modelbouw,
Willum
Vitrine kastje
Om alle profieltjes netjes recht in de rij te krijgen
met mooie 90 graden hoeken
vandaag messing plaat gezaagd.

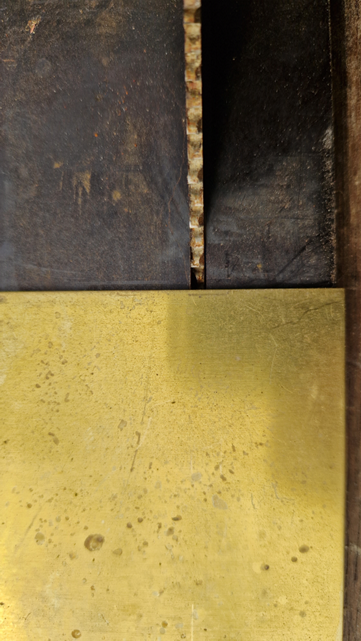

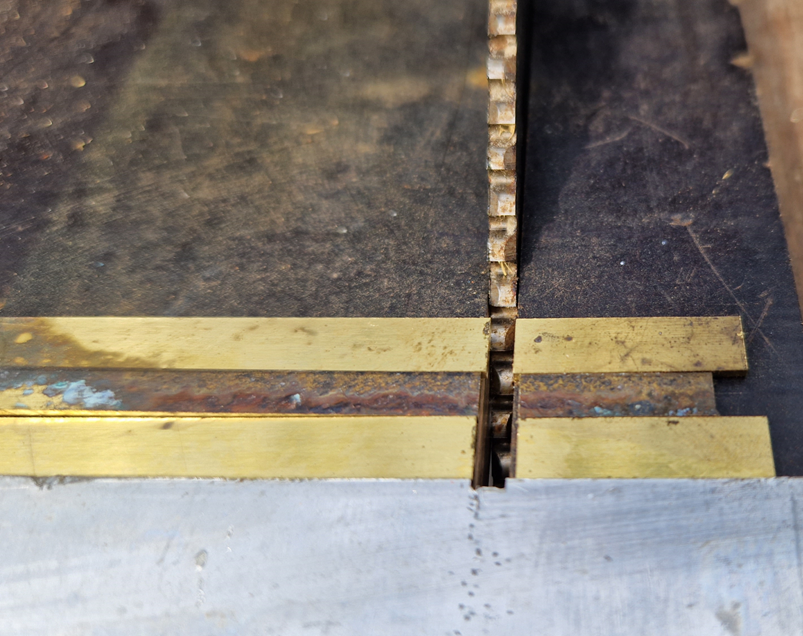

© Foto w.p. © 4-2023 Foto links, stroken zagen. Foto rechts, afkorten.
Fijn getand zaagblad voor rvs en staal op de machine gezet.
Omdat de plaat 1 mm dik/dun is deze onderlegd met multiplex.
Doe ik dit niet trekt de zaag het blik naar onderen met alle gevolgen van dien.
Dat risico wil ik al helemaal niet lopen.
Na het zagen kantjes breken met een fijne vijl.
Alles voor modelbouw,
Willum
Om alle profieltjes netjes recht in de rij te krijgen
met mooie 90 graden hoeken
vandaag messing plaat gezaagd.
© Foto w.p. © 4-2023 Foto links, stroken zagen. Foto rechts, afkorten.
Fijn getand zaagblad voor rvs en staal op de machine gezet.
Omdat de plaat 1 mm dik/dun is deze onderlegd met multiplex.
Doe ik dit niet trekt de zaag het blik naar onderen met alle gevolgen van dien.
Dat risico wil ik al helemaal niet lopen.
Na het zagen kantjes breken met een fijne vijl.
Alles voor modelbouw,
Willum
Gaten ponsen
Mooie ronde rafelvrije gaten maken in dunne plaat.
Ooit een keer een hele serie ponsen gemaakt oplopend met een halve millimeter.
Intussen al weer veel gebruikt. De set begint bij 1,5 mm.
In dit geval was er een voorbeeld met een boorgat.
Dit voorbeeld heb ik als sjabloon gebruikt om twee gaten in plaatjes te ponsen.
© Foto w.p. © 4-2023 Foto links, in pons positie zetten. Foto rechts, geponst en klaar.
Het sjabloon/voorbeeld en nieuw plaatje zijn met crêpe samengeplakt.
De ronde ring is de terughouder om na het ponsen de ponspen uit het gat te kunnen trekken.
Soms smeer ik ietwat kaarsenwas aan de ponspen om alles makkelijker en gesmeerd te laten verlopen.
Alles voor modelbouw,
Willum
Mooie ronde rafelvrije gaten maken in dunne plaat.
Ooit een keer een hele serie ponsen gemaakt oplopend met een halve millimeter.
Intussen al weer veel gebruikt. De set begint bij 1,5 mm.
In dit geval was er een voorbeeld met een boorgat.
Dit voorbeeld heb ik als sjabloon gebruikt om twee gaten in plaatjes te ponsen.
© Foto w.p. © 4-2023 Foto links, in pons positie zetten. Foto rechts, geponst en klaar.
Het sjabloon/voorbeeld en nieuw plaatje zijn met crêpe samengeplakt.
De ronde ring is de terughouder om na het ponsen de ponspen uit het gat te kunnen trekken.
Soms smeer ik ietwat kaarsenwas aan de ponspen om alles makkelijker en gesmeerd te laten verlopen.
Alles voor modelbouw,
Willum
