Large scale RAF SE5a

Discussie in 'Vliegende schaalmodellen' gestart door strutter, 10 aug 2009.

  1. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.234
    Locatie:
    Haarlem
    Zo, de kogel is door de kerk….:rolleyes:
    Gèèn ¼ SE5a (sorry Jacques), Gèèn Bristol M1 (sorry Ton –voorlopig- nog even niet),
    maar een 1/3 schaal SE5a wordt mijn komende project! :p
    Heb hier al zo lang al alle details van in mijn hoofd doorgenomen....;)

    Dat wil zeggen, als hij ooit af gaat komen want voorlopig ben ik bezig een goede romp/staart lay-out te maken
    Het engineeren ervan vindt ik al een leuke uitdaging, zeker wat de rompdeling betreft
    Vindt het gewoon leuk te bouwen en te kijken of mijn ideeen allemaal gaan lukken

    Uitgangspunt is de Duncan Hutson tekening welke ik deels in de computer in Autocad heb nagetekend
    De nadruk komt te liggen op ‘practical scale’
    Mijns inziens betekend dat: geen gedoe op het veld, snel opbouwen en veel vliegen zonder geneuzel. Tevens een stevige constructie die tegen een stootje kan
    Uiteraard wordt er wel de nodige zorg besteed aan het zoveel mogelijk schaal laten lijken van de kist

    De geplande Fokker DVII was een maatje te groot voor mijn huis, een SE5a heeft andere dimensies (met name het smalle vleugelmiddendeel wat vast op de romp blijft zitten) en zou wèl in mijn huis passen! :D

    Voorwaarde is dat de romp gedeeld gaat worden, en wel nèt achter de cockpit
    Besloten is de 2 hoogteroer servo’s in het stabilo te plaatsen, de neus is redelijk lang en dat zou zwaartepunttechnisch niet al te veel problemen moeten opleveren

    Een nieuwe motor komt er niet, de unit die in mijn Camel zit; (ZG62 met Torquemaster) past perfect en wordt t.z.t. overgeplaatst/verwisseld


    Kon niet wachten te beginnen met de staartsectie en ben dus maar reeds aangevangen
    (had nog het nodige ‘scrap’ hout liggen dat op een bestemming wachtte) :D

    Zoals gemeld reeds aangevangen met de staart

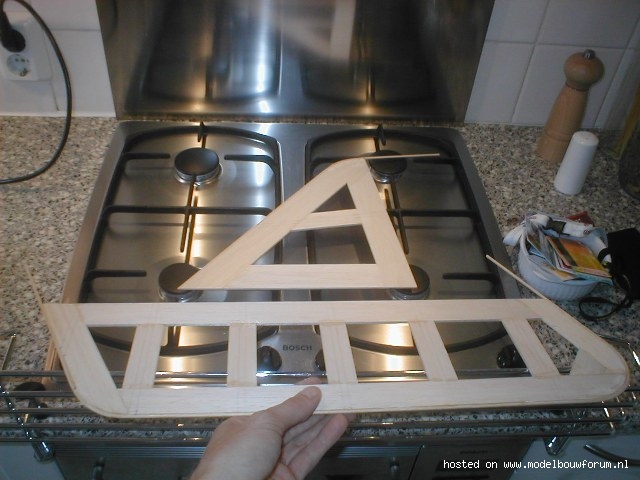

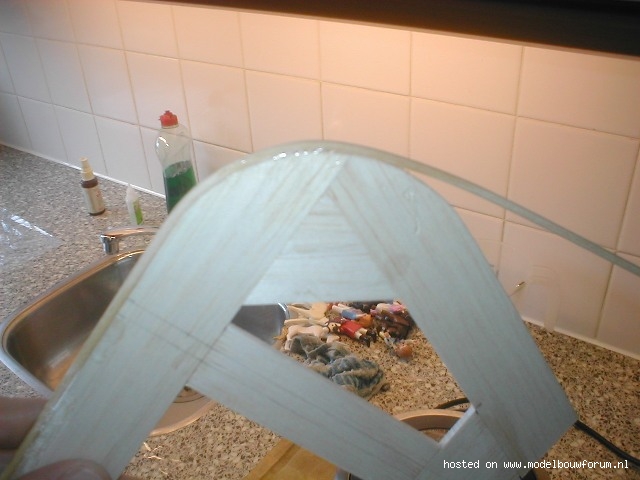

    De achterlijst is uit rond 3mm beuken, dit wordt d.m.v. stoom uit de waterkoker gebogen en met ZAP verlijmd
    Lichte en sterke oplossing, misschien ook wat voor ‘onze’ DVII’s?

    [​IMG]

    [​IMG]

    [​IMG]

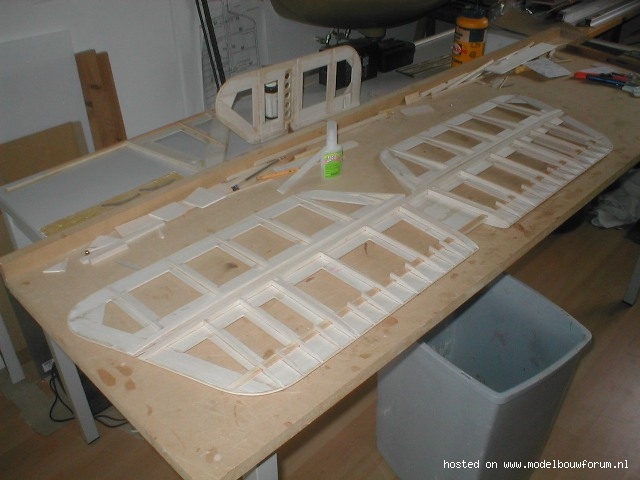

    De basis is 3mm balsa waar balsa latjes tegenaan worden gelijmd (ribben)

    [​IMG]

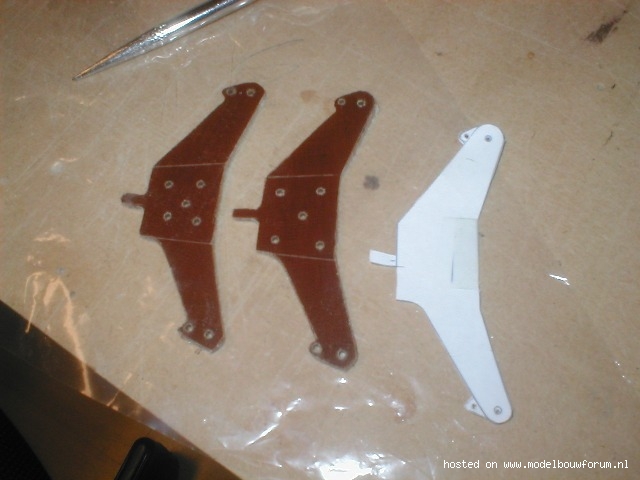

    Roerhoorntjes gemaakt uit 2mm Paxolin (dikke kant is voor de servo aansturing, dunne is bovenzijde/dummy)
    Is nu nog ruw gezaagd, wordt nog in vorm geschuurd/gevijld ;)
    Er wordt aan de bovenzijde een dummy kabeltje met trekveertje en katrol gemonteerd om het schaal te doen lijken

    [​IMG]

    Voorzijde stabilo: 3mm balsa kern, achterlijst 2 stuks 10x10mm balsa en voorliggers 2 stuks 3x10mm vuren, ribben 10x3 balsa
    Kern wordt als het ware 'ge-sandwiched'

    [​IMG]

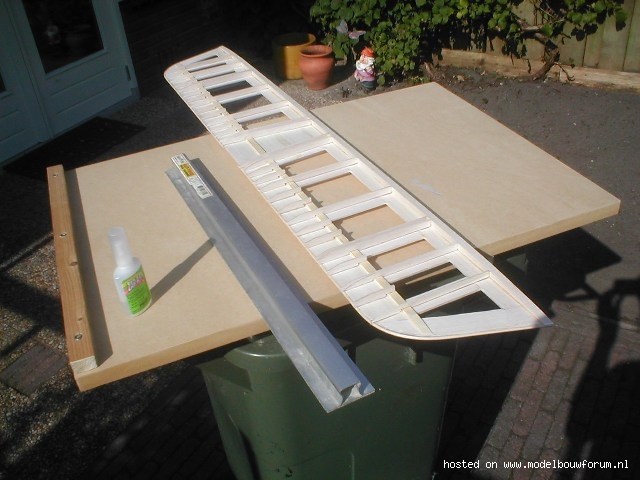

    En mee naar buiten om in vorm te schuren

    [​IMG]

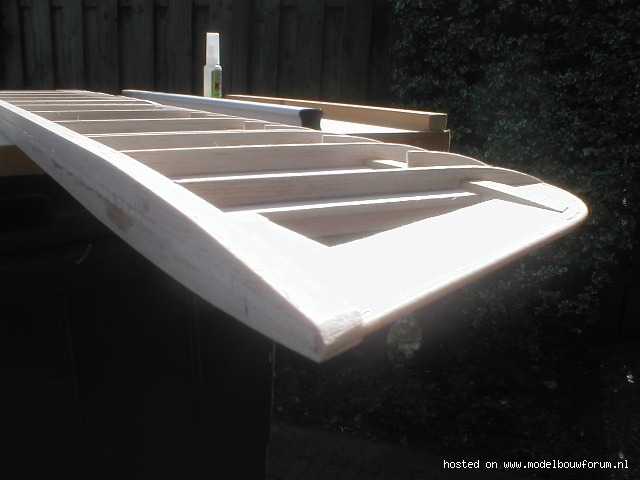

    Achterlijst loopt taps toe

    [​IMG]

    Ribben ook geschuurd

    [​IMG]

    Het geheel geeft een mooie dunne rand die voldoende sterk is

    [​IMG]

    Als scharnieren worden de Robart pennen gebruikt, deze lijken redelijk op de echte

    Wel een aardig vleugeltje al, spanwijdte 1,3m!

    Sorry mannen, kon het echt niet laten
    Die SE5a is een kist met karakter en heeft details om in weg te zwijmelen
    Alles op zijn gemakkie, verwacht niet dat deze kist snel af is….
    Bovendien hebben de grote Fokkers wat voer nodig toch? :D

    Groeten, Ralf

    Laatst bewerkt door een moderator: 7 dec 2015
  2. Teus

    Teus Guest

    Als je dat maar in de gaten hebt :D

    He, schitterend Ralf :D Ik was er al bang voor dat je er toch eerder aan zou beginnen vanwege sommige woordspelingen de laatste tijd ;)

    Gaan we uiteraard volgen, veel succes met de bouw.

    Gr. Teus

  3. Berto

    Berto Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.202
    Locatie:
    Zeewolde, RemoteJets.com / Modelbouwsticker.nl
    Ondanks dat het niet echt "mijn" kisten zijn vindt ik het wel ongelooflijk mooi om te zien en te zien vliegen.
    + de opbouw is over het algemeen echt schaal en dat heeft ook wel iets.

    Succes met de bouw Ralf en ik blijf het volgen :yes:

  4. Sandy Groen

    Sandy Groen

    Lid geworden:
    1 dec 2007
    Berichten:
    119
    Locatie:
    Noord-Holland
    Gaat een mooie kistworden ralf, blijf dit draadje zeker volgen.

  5. hannesie

    hannesie

    Lid geworden:
    18 okt 2005
    Berichten:
    2.122
    Locatie:
    rotterdam
    Dat ga ik ook zekers op de voet volgen Ralf!!!

    Nu zou ik je eigenlijk bij moeten gaan staan kwa schaal met m'n eigen project'je waar ik het op Dawn Patrol over hebt gehad(i.p.v 1/4 schaal naar 1/3 schaal).
    Moet daar nog eens goed over nadenken om gezamelijk de Fokker's D VII te lijf te kunnen gaan!!

    Aaaaaaaaaaaanvalluuuuuuuuuuuuuuuuu!!!!!!

    Mvgr hans

  6. Ton van Munsteren

    Ton van Munsteren The First Aviators Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    5.061
    Locatie:
    Dordrecht
    Ralf,

    Wat maak je me nou man geen Bristol:( zit elke dag voor de PC om je eerste bouwfoto's van de M1c op te wachten.

    Maar nee hoor gaat tie voor een SE5:D, nou goed dan is je vergeven is eigenlijk ook wel een prima keuze.

    Wat ik wel jammer vind is dat die Fokkers en nu ook je SE5 zo groot worden zou het zelf leuker vinden als we met zijn alle:D, want dan doe ik ook mee naar 1/4 gaan om een beetje een gelijk formaat te hebben.

    In ieder geval succes met de bouw.

    Ton

  7. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.234
    Locatie:
    Haarlem
    Mannen dank voor uw reakties, :D

    Blijft een waanzinnig gave kist toch? ik krijg er maar geen genoeg van :p

    [​IMG]

    Je kunt ook met ons meegaan naar 1/3 :rolleyes: :D ;), dit geldt tevens voor Hans! :p ;)

    Thanks guys, tot de volgende update maar weer dan :D

    Groeten, Ralf

    Laatst bewerkt door een moderator: 7 dec 2015
  8. mao

    mao

    Lid geworden:
    31 okt 2003
    Berichten:
    982
    Locatie:
    Boskoop
    Ralf succes met je nieuwe project , je hebt 11 maanden tot de volgende dawn patrol ;-)
    Dat ik je project ga volgen spreekt voor zich.


    wat ik niet begrijp, quote;
    Een nieuwe motor komt er niet, de unit die in mijn Camel zit; (ZG62 met Torquemaster) past perfect en wordt t.z.t. overgeplaatst/verwisseld

    je gaat de motor toch niet uit je Camel halen??

  9. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.234
    Locatie:
    Haarlem
    Losschroeven en uitbouwen is aanmerkelijk goedkoper dan een extra unit aanschaffen, bovendien moet de sfeer hier thuis ook wel leuk blijven :D

    Wil niet zeggen dat de Camel daarna niet meer vliegt hoor! :D, motor is zo weer teruggeplaatst :p

    Kan ze dan alleen niet tegelijk vliegen, maar is dat een probleem? :rolleyes: :confused: ;)


    Groeten, Ralf

  10. jacques.1

    jacques.1

    Lid geworden:
    19 nov 2006
    Berichten:
    764
    Locatie:
    echt
    hoi ralf,,

    zo zo jij durft succes er mee :):)

    groeten jacques

  11. Frank Hartog

    Frank Hartog

    Lid geworden:
    25 sep 2006
    Berichten:
    1.189
    Locatie:
    Westervoort
    Jeetje,
    zit je een paar uur niet op het Forum staat er gelijk al een halve SE5a
    wel de beste schaal gekozen Ralf: mooie maten met 1:3!
    Naast het Sopwith en Fokker gebeuren is dit één van de kisten die mij ook zeer aanspreekt, succes!

    Frank

    (Oja Ton: 1/4 is voor watjes :D)

  12. jacques.1

    jacques.1

    Lid geworden:
    19 nov 2006
    Berichten:
    764
    Locatie:
    echt
    hallo ......................

    we gaan nie katten he :mad::mad::mad:
    mijn modellen zijn ook 1/4 en groot genoeg

    groeten jacques

  13. hannesie

    hannesie

    Lid geworden:
    18 okt 2005
    Berichten:
    2.122
    Locatie:
    rotterdam
    Dat is het voordeel van een 1/4 kist!!
    Je kan er vaker mee vliegen:D

    Al hoewel een goed vliegende 1/3 kist ook vaak in de lucht kan vertoeven!!:rolleyes:

    Mvgr Hans

  14. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.234
    Locatie:
    Haarlem
    JAAAAAA! Hans is bijna om :banana:
    Vette 5 cilinder 125cc Seidel in je 1/3 triplane en gaan met die kist :proost:
    Ik wist het wel! :p

    Groeten, Ralf

  15. hannesie

    hannesie

    Lid geworden:
    18 okt 2005
    Berichten:
    2.122
    Locatie:
    rotterdam
    Nee Ralf,het is een 7 cilinder 70cc Seidel die erin gaat komen(als ik voor de 1/4 schaal kies)!!
    De 9 cilinder 90cc die pas uitgekomen is is op dit moment boven m'n budget(moet trouwens voor de 7 cilinder ook erg m'n best gaan doen) maar de kist is nog niet gemaakt(ben druk bezig met tekenen, uitvergroten, aanpassen etc,etc en daaar gaat nog een tijdje overheen voordat dat klaar is).
    Er kan dus nog een verandering komen om de 1/3 te gaan bouwen!

    Kom je trouwens a.s Zaterdag ook naar stadskanaal?

    Mvgr hans

    Laatst bewerkt: 11 aug 2009
  16. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.234
    Locatie:
    Haarlem
    :nooo: Gaat helaas niet lukken vrees ik...

    Vandaag maar eens aan de slag met 10mm dik Red Ceder voor het landingsgestel
    De opbouw wordt redelijk als het origineel, houten zijpanelen
    Dit is tevens de manier die D. Hutson gebruikte en dat werkte blijkbaar goed
    Wel wordt de as geveerd opgehangen in rubbers i.p.v. star ;)

    Als voorbeeld nog even een plaatje gejat uit Teus zijn draadje (sorry :oops:)

    [​IMG]

    Groeten, Ralf

    Laatst bewerkt door een moderator: 7 dec 2015
  17. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.234
    Locatie:
    Haarlem
    Vandaag het Red Ceder binnen voor het landingsgestel:banana:

    Deze week nog vakantie dus gelijk even aan de gang

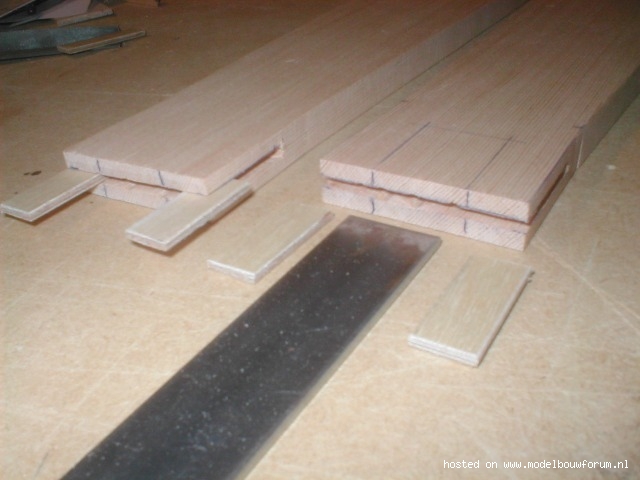

    [​IMG]

    De lay-out geprint uit autocad en overgezet op het hout
    De wielen zijn van Toni Clark (23.5 cm)
    Vraagje voor Teus/Mao: waarmee lijm je de banden het beste aan de velg zonder dat deze los komen tijdens een landing?

    [​IMG]

    Aan de bovenzijde is een sparing gemaakt van 2mm voor een metalen lip 20x2mm
    Sleuf doorgezaagd en tot 2mm gevijld
    Aan de zijkanten 2mm triplex ingelijmd om de boel mooi op te sluiten
    De metalen (70 graden omgezet) lip wordt straks met epoxy en een bout vastgezet

    Er komt een metalen spreader bar over de breedte van de romp tussen de landingsgestelpoten
    Hieraan worden de poten gelijmd en tevens zitten de brackets met schroefdraad hierop voor de voorste flying wires
    ook komen er 2 lussen aan voor de kruisdraden
    Dit alles wordt met zilver gesoldeerd (is zo'n beetje het hart van je kist :p)

    Schetsje volgt nog, praat wat makkelijker ;)
    Morgen profiel in het hout schuren en verlijmen met elkaar

    Weet trouwens niet of het Red Ceder 'up to the job' is, het is licht en eenvoudig te schuren, hopenlijk is het sterk genoeg :rolleyes:
    Time will tell....

    Groeten, Ralf

    Laatst bewerkt door een moderator: 7 dec 2015
  18. Teus

    Teus Guest

    De eerste keer had ik het volgens het TC recept met dikke sec. lijm, maar dat hield niet en met een beetje cross tijdens taxien liep hij er al af.

    Tweede keer met Poly Max van Bison :D oordeel zelf, je heb mijn "landing" gezien en de band zat er nog op................ :D

    m.a.w. Goeie tuf :D Ik heb het trouwens gewoon in de DHZ gehaald in tube vorm.

    Begrijp ik hieruit dat je er geen staalwerk in de poten bij doet Ralf? Ik denk dat dat wat aan de riskante kant is als dat zo is. Ik zou proberen er minimaal 5mm verenstaal in te verwerken. Het is tenslotte een 1/3 kist met het nodige gewicht.

    gr. Teus

  19. hannesie

    hannesie

    Lid geworden:
    18 okt 2005
    Berichten:
    2.122
    Locatie:
    rotterdam
    Ralf,
    Cederhout is langvezelig en is behoorlijk buigzaam!
    Zal niet snel breken omdat het ook een taaie houtsoort is.
    Ik heb op een aantal jachtjes Yellow Ceder gelegt en je kan het goed buigen tot een bepaalde grens uiteraard want dan gaat het splijten.
    Voordeel van deze houtsoort is ook dat het erg licht is.
    Wel even goed opletten want op de foto zie ik dat je geen kwartiers gezaagt hout heb gebruikt voor het landingsgestel(als deze delen voor het landingsgestel worden gebruikt).
    Het zou dus in de lengte/breedte richting kunnen scheuren!
    Als verstevigingsoptie zou ik het hout met een langzaamdrogend impregneer epoxy behandelen zodat het wat sterker wordt!

    Mvgr Hans

    Laatst bewerkt: 12 aug 2009
    j.weel vindt dit leuk.
  20. ashikaga

    ashikaga

    Lid geworden:
    1 mrt 2009
    Berichten:
    1.010
    Locatie:
    Near EHvb
    1/3 ?? waarom niet meteen 1/1 ? das veel mooier en meer fun! als ie door alle RLD keuringen komt!

    ASH
