Raptors in de schuur
- Topicstarter AHoogendijk
- Startdatum
AHoogendijk
PH-SAM
Ik weet het niet, maar ik denk dat Gerard zich verkijkt op het heveltje van de push-pull, daar zit een hoek verdraaiing in, het achterste bevestigingspunt staat voorbij de voorste (op de foto)
Groeten
Arie
AHoogendijk
PH-SAM
Even de onderdelen gepast
Let niet op de lengte van de draden
Dus maar eens een omtrekje getekend, kijken of de bevestiging elkaar niet in de weg zit
En dan wat snoertjes passen
Korte voor de naast elkaar komende onderdelen
En dan even de hele kant aan elkaar geknoopt
Dit gaat wel passen.
Groeten
Arie
Let niet op de lengte van de draden
Dus maar eens een omtrekje getekend, kijken of de bevestiging elkaar niet in de weg zit
En dan wat snoertjes passen
Korte voor de naast elkaar komende onderdelen
En dan even de hele kant aan elkaar geknoopt
Dit gaat wel passen.
Groeten
Arie
AHoogendijk
PH-SAM
Zo past het plaatje voorop de heli
Er zit nogal een groot gat om mee vast te zetten, dus even opvulling gezocht
Van een kromme landings skid het dopje afgesneden, stukje afgezaagd, ringetje er bij
Resultaat
En dan past het netjes, onderaan een hoekstukje
Groeten
Arie
Er zit nogal een groot gat om mee vast te zetten, dus even opvulling gezocht
Van een kromme landings skid het dopje afgesneden, stukje afgezaagd, ringetje er bij
Resultaat
En dan past het netjes, onderaan een hoekstukje
Groeten
Arie
AHoogendijk
PH-SAM
Ook al met de staart begonnen.
Voor struts heb ik genoeg keuze, zit van alles tussen, lang, kort, met schroefje, met lijm en los, dat is nog even uitzoeken.
Maar eerst twee staartrotors samenstellen.
Bij een zat er een metalen ringetje om het tandwieltje achterin
Even geen idee waarom, totdat ik een andere uit elkaar haalde
Het borgpennetje loopt er dus blijkbaar uit.
Op de bouw instructie gekeken, daar staat dat je het moet borgen met een imbus, maar er zit nergens een gaatje in.
Dus heb ik voor de andere gewoon een kunsstof ringetje gesneden, en vastgezet
Even netjes glad gesneden, en dit pennetje loopt ook niet meer weg!
Groeten
Arie
Voor struts heb ik genoeg keuze, zit van alles tussen, lang, kort, met schroefje, met lijm en los, dat is nog even uitzoeken.
Maar eerst twee staartrotors samenstellen.
Bij een zat er een metalen ringetje om het tandwieltje achterin
Even geen idee waarom, totdat ik een andere uit elkaar haalde
Het borgpennetje loopt er dus blijkbaar uit.
Op de bouw instructie gekeken, daar staat dat je het moet borgen met een imbus, maar er zit nergens een gaatje in.
Dus heb ik voor de andere gewoon een kunsstof ringetje gesneden, en vastgezet
Even netjes glad gesneden, en dit pennetje loopt ook niet meer weg!
Groeten
Arie
AHoogendijk
PH-SAM
En ze hebben beide ook nog pootjes gekregen.
De motor laat ik nog even zitten, die komt aan het einde wel
Spullen bij elkaar zoeken
Van de verstekingsplaat is wat afgehaald zo te zien
Ik heb zelfs nog een completere, zal wel met koelkop te maken hebben
En dan gaat het al wat lijken
Groeten
Arie
De motor laat ik nog even zitten, die komt aan het einde wel
Spullen bij elkaar zoeken
Van de verstekingsplaat is wat afgehaald zo te zien
Ik heb zelfs nog een completere, zal wel met koelkop te maken hebben
En dan gaat het al wat lijken
Groeten
Arie
staat er toch prima bij ?
ik zie maar 1 pull pull constructie
en wat er mis mee is staat er ook...
arie voor het staartpullytje gebruikteik altijd een krimpkousje, ik ben ook een vd gelukkigen die ooit een piruette du mord heeft gehad door dat pinneke
AHoogendijk
PH-SAM
Ja dat kan ook, raar dat er in de handleiding staat dat er een imbus in moet, maar ik heb geen een tandwiel waar dat kan.
Die pull pull klopt wel, maar de foto vertekend.
Ik zal nog wel een keer een duidelijker foto maken

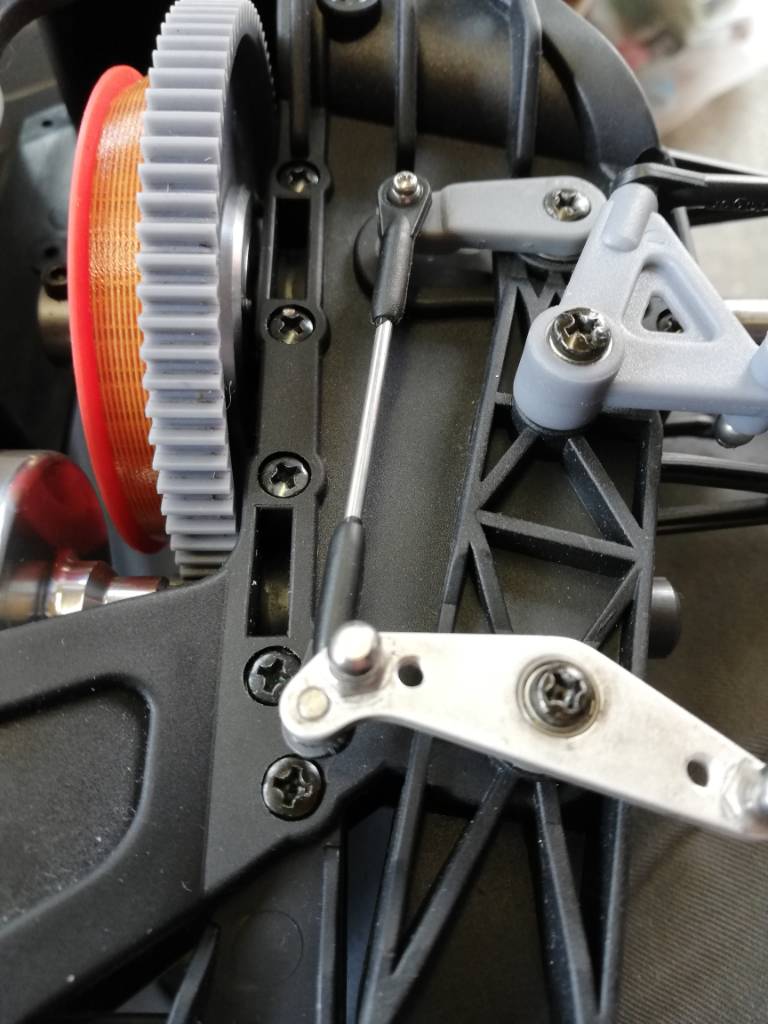

Bij deze kan je het principe ook wel zien
De twee aan de voorkant op deze foto gaan naar de servo, en hebben gelijke afstand.
Die aan de achterkant is langer (verder van het draaipunt af, en heeft daarbij dezelfde afstand als waar het andere eind van het stangetje aan zit
Groeten
Arie
AHoogendijk
PH-SAM
Ha Gerard, dat is een goeie, had ik geen moment aan gedacht, gelijk even gekeken, zit er dus bij beide in, maar dus niet effectief, de ene zit zelfs los, ga ik ook nog vastzetten, is het dubbel goed[emoji4]
Dat is dus het nadeel van zo opnieuw opbouwen, ik heb geen zak onderdelen waar iets van over blijft, ik had meer gedacht aan een klempassing.
Goed dat er ervaren Raptor bouwers meekijken. Het is tenslotte mijn eerste raptor die ik bouw!
Groeten,
Arie
AHoogendijk
PH-SAM
En de beloofde foto, even nagemeten voor de zekerheid, precies gelijk.
Groeten,
Arie
Groeten,
Arie
Bij mijn Raptor is dat imbusje gewoon volledig afdoende. Gewoon in het midden een vlak kantje slijpen aan dat pinnetje, en het imbusje met wat loctite vastzetten, dan gaat de boel nergens meer heen. Niet het pinnetje inlijmen met loctite, want dat is zo'n gedoe met demonteren indien nodig.
Maar uiteraard zijn de oplossingen met een metalen of kunststoffen ringetje, of een stukkie krimpkous verder alledrie ook goed, dus geen reden om de boel uit elkaar te trekken en over te doen.
bij mij was eigenlijk het probleem meestal dat dat imbusje zowizo niet echt vlak was op de bodem maar meer alleen met die snijrandjes op dat pinneke zat
totaal vastkleien met locktite gaf nogal eens een kapotgedraaid kopke van dat imbusje, je herkent dat wel he
toe hij bij mij ooit losgekomen is heb ik altijd gezekerd ik had er schrik van
totaal vastkleien met locktite gaf nogal eens een kapotgedraaid kopke van dat imbusje, je herkent dat wel he
toe hij bij mij ooit losgekomen is heb ik altijd gezekerd ik had er schrik van
Ja, maar daar hoort ook een imbusje met vlakke tip in... Je hebt, vlak, snijring en punt.... Maar met een vlakke kant aan het "pinneke" was het probleem sowiso uit de wereld...
vastkleien met locktite gaf nogal eens een kapotgedraaid kopke van dat imbusje, je herkent dat wel he
ja dat herken ik zeker maar ook dat moet ge niet doen, he? Ik heb me sinds heel lang geleden al aangewend spaarzaam te zijn met loctite. Ik doe meestal een druppel op een plastic zakje (dat droogt niet uit), en dan dip ik uitsluitend de eerste een a twee gangen van het boutje in de loctite.Op punten waar je geen loctite onderin het gat wilt, zoals bijvoorbeeld dit specifieke schroefje, draai ik het schroefje 1 a 2 slagen het gat in, en leg dan met een tandestoker of stopnaald een heel klein drupje loctite in de schroefdraad, en draai de schroef verder vast. Werkt flitsend, en ik heb sindsdien nooit meer een uitgelubberd imbusboutje gehad... tenminste, niet door eigen toedoen.
Alternatief: het originele boutje, is een imbus madeschroefje met 1,5 mm binnenzeskant. Er is geen enkel beletsel om dat te vervangen voor een precies op maat gekozen M3 imbusboutje met gewone kop, die net een stukje uitsteekt. Kun je loeivast draaien zonder dat er iets uitlubbert.
Zomaar even een paar oplossingen uit de losse pols, niet specifiek voor jou, maar gewoon voor de meelezer, ter bevordering van het algemene "out of the box-denken"
AHoogendijk
PH-SAM
Zo gaat het electronica grondplaatje er ongeveer in komen:
Even snel de gaatjes overgenomen op de 2e
En zo past die er dan weer in
Dat ziet er van boven zo uit:
Past er allemaal netjes in, alleen de GPS module zit net te hoog
Even met de zender aan het stoeien geweest.........
en dan zie je zo de telemetry waardes terug op je scherm!
Ook het loggen lukt me, even zoeken in de OpenTX handleidingen, een beetje lochisch nadenken, en dan kom je er wel.
Het log kan je mooi in de software presenteren.
Groeten
Arie
Even snel de gaatjes overgenomen op de 2e
En zo past die er dan weer in
Dat ziet er van boven zo uit:
Past er allemaal netjes in, alleen de GPS module zit net te hoog
Even met de zender aan het stoeien geweest.........
en dan zie je zo de telemetry waardes terug op je scherm!
Ook het loggen lukt me, even zoeken in de OpenTX handleidingen, een beetje lochisch nadenken, en dan kom je er wel.
Het log kan je mooi in de software presenteren.
Groeten
Arie
AHoogendijk
PH-SAM
Laatst bewerkt:
AHoogendijk
PH-SAM
Inmiddels nog een paar hoekjes van de grondplaat afgehaald:
Inmiddels diverse maten draad binnen:
Nu kan ik gaan beginnen met de montage
Allereerst de accu stekker gesoldeerd
En die gemonteerd op de grondplaat
Ik probeer zoveel mogelijk te combineren, vandaar dat de stekker aan hetzelfde schroefje zit als de ontvanger grondplaat.
Groeten
Arie
Inmiddels diverse maten draad binnen:
Nu kan ik gaan beginnen met de montage
Allereerst de accu stekker gesoldeerd
En die gemonteerd op de grondplaat
Ik probeer zoveel mogelijk te combineren, vandaar dat de stekker aan hetzelfde schroefje zit als de ontvanger grondplaat.
Groeten
Arie
AHoogendijk
PH-SAM
Na een oeps momentje (iets met kleur draadjes
, komt nog wel een keer ) en veel drukte de komende tijd, de raptors even opgeborgen.
Maar gisteren toch nog even tijd, dus maar even met de vario's verder.
https://www.modelbouwforum.nl/threads/vario-kobold-of-skyfox.226192/page-4
Groeten,
Arie
, komt nog wel een keer ) en veel drukte de komende tijd, de raptors even opgeborgen.Maar gisteren toch nog even tijd, dus maar even met de vario's verder.
https://www.modelbouwforum.nl/threads/vario-kobold-of-skyfox.226192/page-4
Groeten,
Arie
