Recht boren

Nortonkast

foto w.p. 1-2021
Na drie kwartier is de infuuszak bijna leeg.
Langzaam is de kast weer gevuld met dikke (150) tandwielolie.
Kan ik straks testen hoe alles werkt.
Kijken of de kast lekvrij is. Velletje A4 onderleggen.
Het draaiwerk is blijven liggen.

Veel modelbouwplezier,
Willum



Draaibeitels

Mijn bijdrage bij groef, schroefdraad en buiten-en binnen draaibeitels.

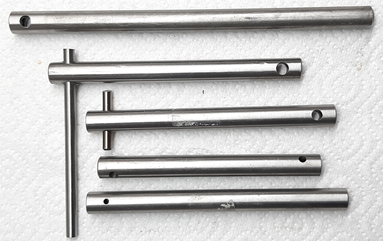

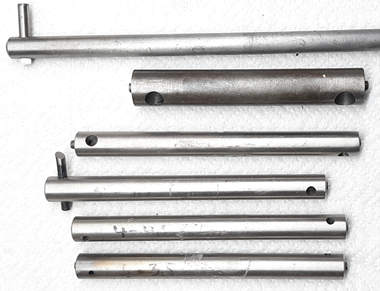

Groefbeitels voor meervoudige buigrollen. Boven een lange binnendraaibeitel Tweede van boven op dit moment in gebruik maken buigrollen

Foto's w.p. 1-2021

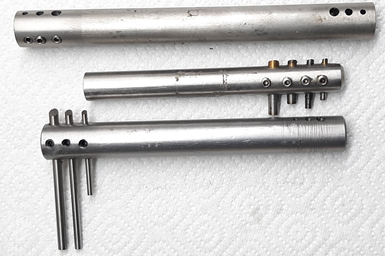

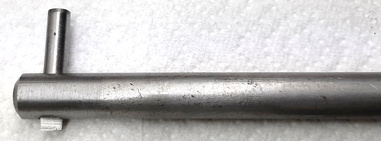

Lange binnenbeitel Cirkelsnijder etc.

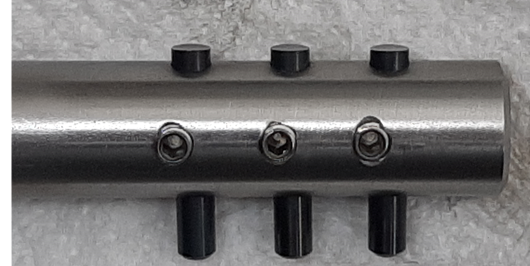

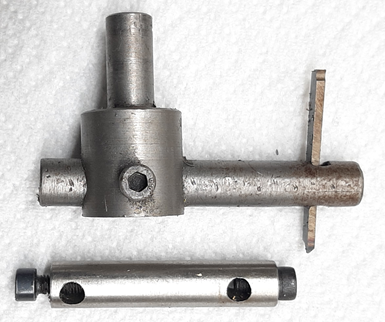

Snijtips kunnen stukken hss boor of staafjes toolbit zijn. Snijstift is hier een stuk hssco5 zaagblad, kan ook staafje toolbit zijn.

Ergens had ik nog een variant van deze serie maar dan de houder van vierkantstaf 45 graden doorboort.

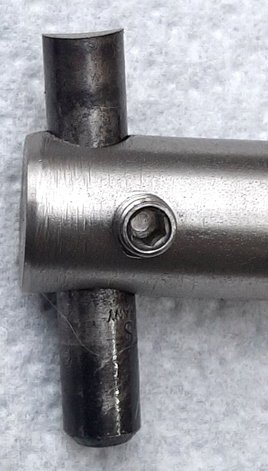

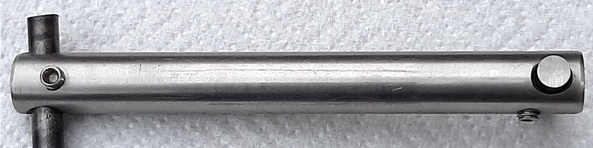

Geschroefde borging hier kops of haaks op de stift. Als de boring strak is mag de schroefdruk zwak zijn. Hier is het schachtmetaal meestal RVS.
Ik heb hier goede ervaringen mee. Ik kies graag voor ronde beitels omdat ik dan heel makkelijk de snijhoek kan verstellen ten opzichte van het werkstuk.

Willum



Kijk nogmaals naar de beitel van @Gea.
Dit is een tangentiële beitel met de klemschroef door de steel.
https://www.modelbouwforum.nl/threads/bouw-van-debbie-tweetakt-motor.272629/page-15#post-4121264
Dit is geen binnendraaibeitel.
De stand van het toolbit is precies overeenkomstig de vrijloop hoek.
Daar ik dit een mooie aanvulling op draaigereedschap vind, gaf ik de aanvulling.
Groet, Henk.



Dit is geen binnendraaibeitel.
De stand van het toolbit is precies overeenkomstig de vrijloop hoek.
Daar ik dit een mooie aanvulling op draaigereedschap vind, gaf ik de aanvulling.

Nee, dit is zeker geen binnen beitel.
De 7 gradenhoek van de stift geeft inderdaad een mooie vrijloophoek.
De opsluiting/borging van de stift is bij Dirk praktischer dan op de video.
Je kunt de houder laten zitten en de stift hanteren. Goed over nagedacht.

Zo had ik lang geleden mijn vierkante gemaakt met 45 graden boring.
Na enkele keren kwam ik toch op het idee de schacht rond te maken.
Zo is het een groef, schroefdraad en buiten-en binnen draaibeitel.

Dank je Henk.
Zeker weten een goede bijdrage.
Meer beitelvoorbeelden? Laat maar zien.
Er zijn veel mensen die hier meelezen.

Veel modelbouwplezier,
Willum



Ik heb niet zo veel verstand van draaien, maar hoe zet u de ronde beitelhouder vast op de draaibank?
Meestal is dat toch vierkant en vastgezet met een aantal stelschroeven?



Draaibeitelhouder
Draaibeitels

Ruud mijn antwoord op je vraag:

foto w.p. 1-2021

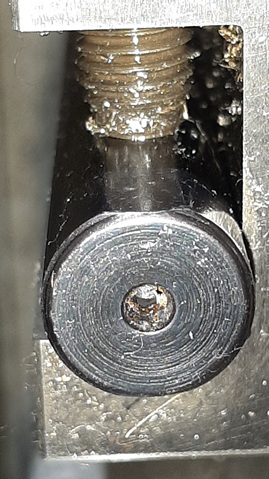

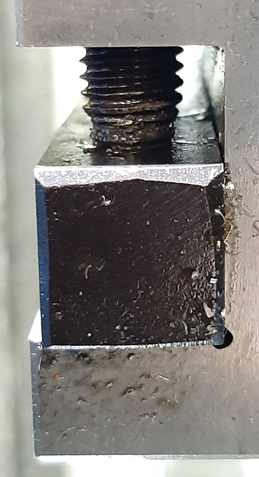

Meestal zijn beitelhoudes/schuitjes met vlakke bodem.
Ideaal voor vlakke beitels.
Zeer goed bruikbaar voor afgeplatte ronde beitels.
Bruikbaar voor ronde beitels.

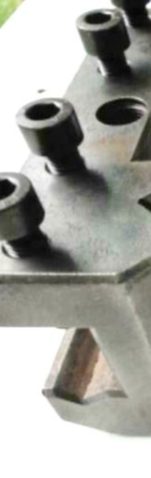

Dan zijn er nog de schuitjes met "V-groef" gemaakt voor ronde beitels. Ook mogelijk voor brede platte beitels.
Nu is een mijn beitelhoudertype en grote helaas/domweg geen schuitje met "V-groef" te koop.

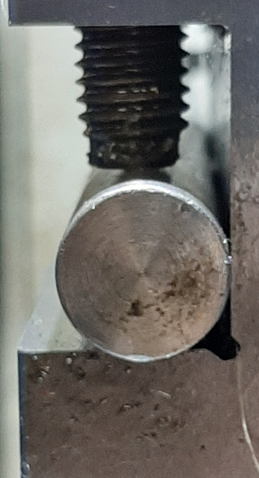

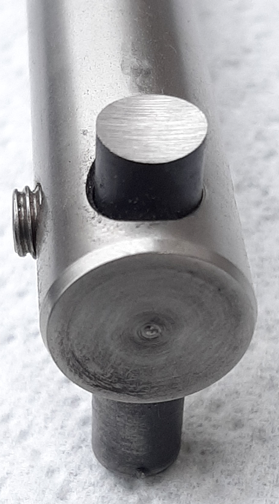

Daarom gebruik ik de beitels zoals op foto drie.
Heeft verder voor mij tot voordeel dat ik de snijkant en vrijloop kan aanpassen aan mijn draaiwerk.
Dus, ik hoef de beitel maar een kleine slag te draaien en ik heb andere hoeken zonder een beitel om te slijpen.
Ander voordeel, bij het uitdraaien van kleine ronde gaten zit het beitelmetaal zo min als mogelijk in de weg.
Bij vierkante beitelschachten zit dit beitelschachtmetaal snel in de weg.
Ander punt is mijn ronde beitels zijn bijna altijd van rvs dit geeft een goede klemming omdat de spanschroef in het rvs drukt.
Mijn kleine (hardstalen schacht) draaibeitels hebben een rondom klemming.
Daar zet je met 1 klein schroefje het beiteltje snel en goed vast. Ook hier voordeel draaibaarheid van de beitel.

Veel modelbouwplezier Ruud,
Willum



Als aanvulling, daar ik op mijn draaibank geen snelwisselaar met de bijbehorende beitelhouders heb.
In mijn beitelhouder kan ik beitels met schacht 12x12mm klemmen.
Klemmen van ronde beitelschachten is, door het gebruik van vulplaatjes niet gevaarloos.
Daarom gebruik ik een spanhuls, voor info: https://www.hbm-machines.com/produc...-beitelsets-1/hbm-spanhuls-voor-ronde-beitels
Onderstaand de mogelijkheden van zo een spanhuls:

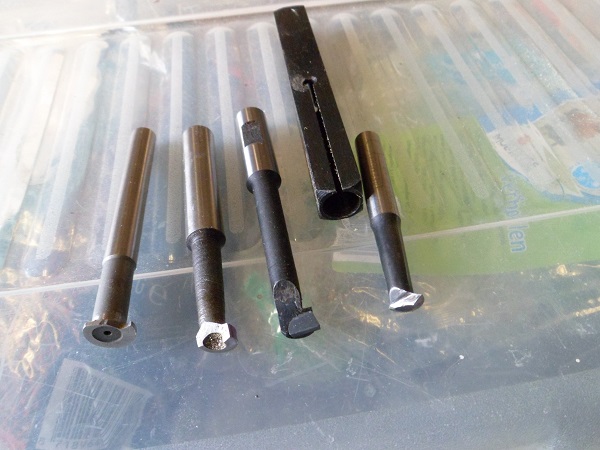

Op de foto van L-R, een kamerbeitel voor Seeger- en O-ringen, een HSS binnendraaibeitel en een kotterbeitel met hardmetaal, alle met schacht ø10mm
Dan de spanhuls, de kant van ø10mm, de andere kant is voor schacht 8mm, daarnaast een draadsnijbeitel voor binnendraad, schacht ø8mm
De spanhuls ligt voor de foto een kwartslag gedraaid.
De zaagsnede moet horizontaal naar buiten gericht in de beitelhouder geklemd te worden.
Nu is te controleren of deze goed sluit.
Voordeel van de spanhuls is, dat deze ondanks de vulplaatjes goed en betrouwbaar de beitel klemt.
Kost weinig klemt veel.
Groet, Henk



Ook dit is een mogelijkheid Henk.
Leuk dat je dit laat zien, goede aanvulling.

Spanbussen, Komeetbeitels. Mooie dingen. De twee rechtse lijken eigenlijk op kotterbeitels.
Die spanbussen kwam ik tegen bij de machinehandel in Moordrecht.
Lang geleden had ik ze zelf gemaakt uit vierkant en zeskantstaal.



Vulplaatjes, ik heb ze nog allemaal.
Sinds geruime tijd heb ik een in hoogte verstelbare houder.
Ik schreef toen al en beaam dit nu nog eens, had ik veel eerder moeten doen.
Wat een genot zou ik bijna zeggen.

Nog iemand een bijdrage?

Veel modelbouwplezier,
Willum



De uiterst rechtste is een binnendraadbeitel, tophoek 60°.
Met deze beitel heb ik inwendige schroefdraad gesneden 1/4" NPT, 18 T.P.I.
Dit was voor de aansluiting van de drukopnemer, die de keteldruk op mijn zender laat zien.
Groet, Henk.



Zo nu eerst een schakelkast bouwen voor een rolpoort.
Draadjes, relais, trafo, vertragingsmotor, kastje, schakelaars, eindschakelaars, pkz, noodstopschakelaar...
Alles heeft een plekje nodig in de juiste volgorde.
En dan proppen, de hele schakeling in een kastje.

Weer heel iets anders.

Veel modelbouwplezier,
Willum

Kastje is te klein



Rolpoort schakeling werkt zoals het moet.
Droog getest op het aanrecht.

Willum



Support slijper.

foto w.p. 1-2021

Na het slijpen alle drie de toolbits gelijk hoog. Hol geslepen voor spaanafvoer.
Poeh,
die schroefgaten moet ik nog even netjes afkanten.

Veel modelbouwplezier,
Willum



Misschien dat je het al wel eens hebt genoemd, maar met welk toerental doe je dit Willum?
Groet, Ruud.



Misschien dat je het al wel eens hebt genoemd,
maar met welk toerental doe je dit Willum?

Laag toeren, 755.
En met weinig slijpdruk.
Punt en snijkant mag niet te heet worden.
Hiervoor neem ik echt de tijd voor.

Veel modelbouwplezier,
Willum



Slijpen

Mijn standaard draaibeitels slijp ik van hand met een witte of een groene steen.
Het toerental is hierbij bepaald door de machhine 2800 toeren.
Dit is zelden een toolbit, bijna altijd widia opgesoldeerd.

Zoals eerder getoond,
mijn afsteek, proefiel en draadbeitels slijp ik ook op de support manier.
Zeker bij het slijpen van draadbeitels (55 en 60 graden) mag de punt niet te warm worden.
Supportslijpen bijna altijd met een laagtoerental.

Ben nog steeds bezig met een rondslijphulpstuk voor beitelmessen, de neus wil ik rondslijpen.
Ook dit hulpstuk zal op deze supportmanier ingezet worden.
Resultaat, mooi ronde groeven.

Nog gekker,
Mijn houtbeitels slijp ik op deze support manier.

Steen en koudbeitels op een bandschuurmachine.

SDS hamerboren van heel groot tot heel klein van hand op een groene steen.

Metaalboren van heel groot (+30mm) tot heel klein (3mm) op een borenslijper op een witte steen.

Tot zo ver een iets over slijpen.
Veel modelbouwplezier,
Willum



Profiel beitel

foto w.p. 1-2021

Dubbele profielbeitel, links 5 graden vrijloop voor frontaal draaien. 90 graden iedere vrijloop door zijdelings draaien van de beitel. Totaal plaatje.

Veel modelbouwplezier,
Willum



Ziet er mooi uit Willem!
Kan ik ergens zulke profielensites gewoon kopen?
Alvast bedankt.
Jeroen



Kan ik ergens zulke profielensites gewoon kopen?

Ik heb over langere tijd veel gezocht en niets gevonden.
Daarom maak ik deze al sinds lange tijd zelf.
Is dit wat jij zoekt?

Willum



Kan ik ergens zulke profielensites gewoon kopen?


Wat wel kan,
beitelplaatjes gebruikt bij een kopieeerbeitel.

Ik heb er zo als draaibeitel.
Als groefbeitel wil ik ook de tussenmaten kunnen hebben.

Veel modelbouwplezier,
Willum



Jeroen
Die ronding voor je poelie moet toch niet perfect zijn , het dient toch maar om een snaar op te laten lopen?
Profielbeitels slijp ik vaak uit oude platte vijlen , voor messing en zacht (automaten)staal voldoet het prima.
Je kan die vijl slijpen op het gevoel en als je er een stukje rond van 8 mm tegen past kan je zien of de ronding van maat is.
Voor kleine profielbeitels neem ik resten van een oude houtlintzaag. De tanden plus enkele mm knip ik er af met een gewone metaalschaar.
Hetgeen dat dan overblijft kan je bewerken met een vijl of als je een bol moet draaien kan je er een gat in boren en de helft weg slijpen of vijlen.
Uiteraard is dit enkel voor messing en niet voor massa productie van 1000 stuks.
Dirk
