Recht boren

Groef draaien, insteken


foto w.p. 12-2020

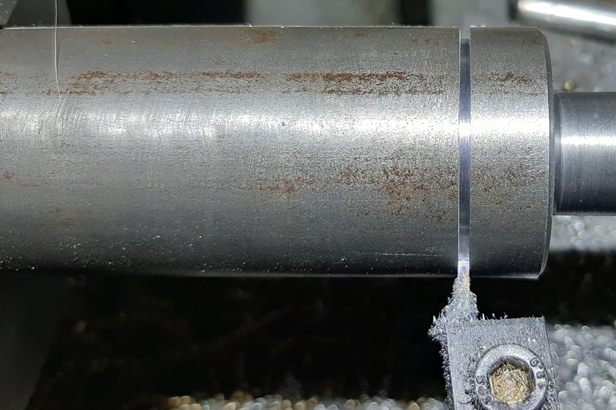

Groefsteken in stalen asje.

Veel modelbouwplezier,
Willum

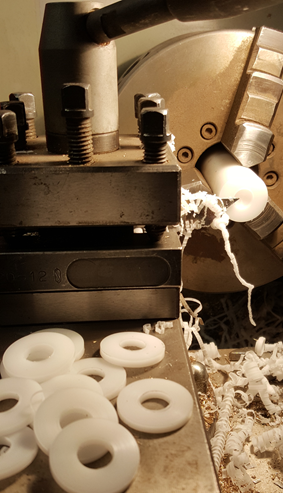

pakkingringetjes

Pakkingringetjes gedraaid uit pom volstaf.
Boren, afdraaien en afsteken.

foto w.p. 12-2020
Kan ook uit teflon of andere materialen.
Dit was vandaag ergens op locatie.

Veel modelbouwplezier,
Willum

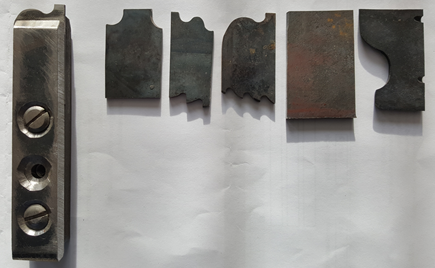

Profiel messen

Net nog gevonden, uit de oude doos.
Profielmessen van HSSco5
Om kunststof en hout te bewerken.

foto w.p. 12-2020

Zeer simpel, maar toen doeltreffend.

Veel modelbouwplezier,
Willum



Persoonlijk record

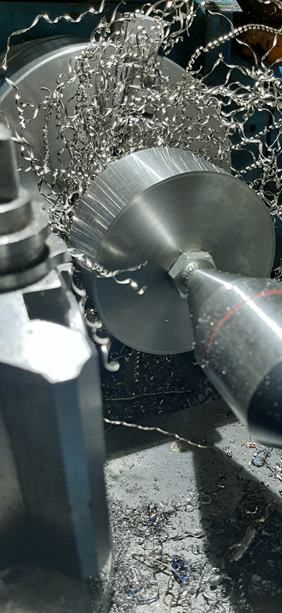

Lintspanen
Vanavond met staal draaien een spaan geproduceerd van +2,5 meter.
Was het te draaien asje langer geweest,
was de lintspaan nog langer geworden.
Het is goed oppassen met lintspanen.


foto w.p. 12-2020

Spaan kluwen
Als de lintspaan niet als lint afgevoerd kan worden vormt zich vaak een kluwe rond de beitel.
Bij kluwe vorming is het wachten tot dat deze samen met het werkstuk begint te tollen.

Chips spanen
Deze draaispanen hebben de voorkeur.
Geen risico dat spanen ook maar iets aanrichten.
Ze vallen naar onderen op of rond het bed.
Onder het bed staat een opvangbakje waar de spanen invallen of ingeveegd worden.
Opgeruimd staat netjes.

Veel modelbouwplezier,
Willum

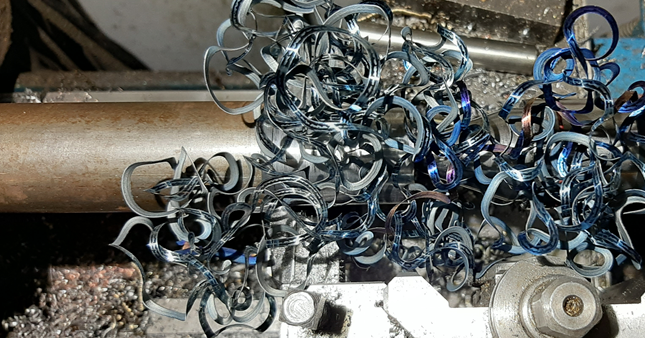

Spaan kluwen

foto w.p. 12-2020

En hap, daar vliegt de kluwe in het rond.
Even tolt de kluwe om de as en klauw,
en dan lanceerd het spul de ruimte in.
Pas op! Meestal richting je gezicht.
Voorkom dit soort risico's.
Draag een veiligheidsbril of andere gezichtsbescherming.

Veel modelbouwplezier,
Willum

Foto's zijn speciaal gemaakt ter ilustratie van de waarschuwing.



Mooie foto's van het spaangedrag.
Eigenlijk ben ik panisch van lange spanen.
Vele draaiers hebben ook verwondingen opgelopen door deze spanen, hetzij tijdens verwijderen, dan bij opruimen.
Bij het maken van de nieuwe bypass afsluiter uit RVS 316, voor mijn stoomschip, kreeg ik lange en dunne spanen.
Deze RVS spanen zijn messcherp en je kan deze alleen met een tang vastpakken.
Handschoenen bij het werken aan machines, heb ik geleerd, is niet toegestaan.
Voor info, volg de onderstaande link, ook te zien het verspanen van ongelijkmatig RVS materiaal: https://www.modelbouwforum.nl/threads/modelstoomsleepboot-dockyard-v.253639/page-37#post-4100544
Groet, Henk.

Waarom panisch? Ongeveer 50 jaar geleden, was ik, toen instrumentmaker, materiaal aan het draaien. Bij het achteruitstappen sneed een lange spaan, net boven mijn veiligheidsschoen door de overall, in mijn kuit.



Henk
Jij onderstreept nog een keer wat ik beschreven heb.
Lintspanen zijn slecht.
Chips spanen
Deze draaispanen hebben de voorkeur.
Ik heb net vandaag weer een paar nieuwe veiligheidschoenen gekocht.
Enwel weer laarshoog.
Voor dadelijk staat er nog meer rvs draaien op het programma.
Korte spanen gaan het worden.

Veel modelbouwplezier,
Willum

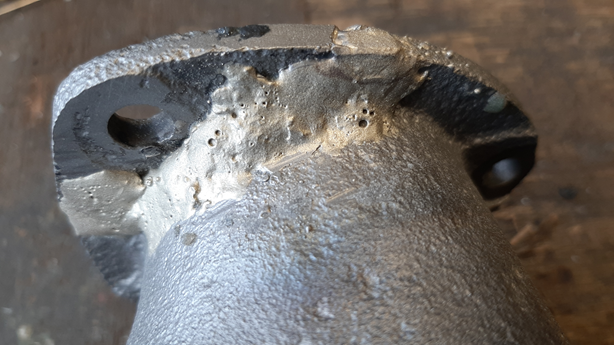

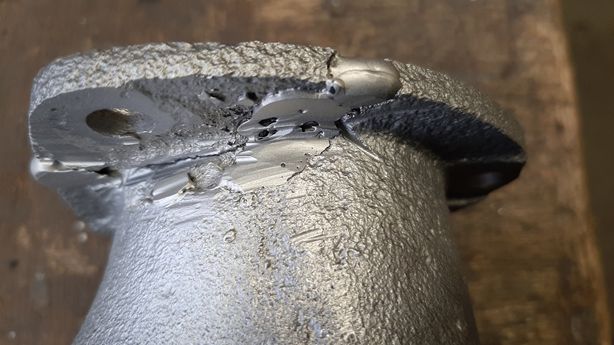

Hardsolderen

Reparatiewerk aan gietijzer.
Een afgebroken stuk flens van een spruitstuk.
Dit spruitstuk is van een heel oude old-timer auto.

Gekozen voor hardsolderen omdat lassen niet wilde lukken.
Al het gemaakte laswerk ongedaan gemaakt.
De delen weer losgehaald van elkaar.

Zoals altijd bij (hard)solderen goed schoonmaken.
Goed voorverwarmen, fluxen solderen soldeerdraad toevoegen.
Naverwarmen en langzaam af laten koelen.
De eigenaar mag het naar believen zelf afwerken.

foto w.p. 12-2020

Bijna alle gangbare metalen zijn te (hard)solderen.
Ook combinaties van metalen zijn goed mogelijk.
Hier is het gietijzer gesoldeerd met (alpaca) nikkelbrons.
Ook hier speelt de grote van het werkstuk geen rol.
Het kan heel klein zijn maar ook groot.

Leuk voorbeeld van wat mogelijk is.

Veel modelbouwplezier,
Willum



draaiwerk

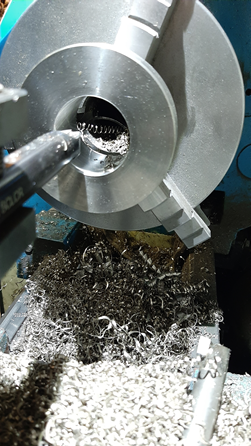

Stukje draaiwerk in rvs en staal.


foto w.p. 12-2020

Deze keer gekozen voor korte spanen.
Weer een werkstuk klaar, nog vijf te gaan.

Veel modelbouwplezier,
Willum



Schroefdraad tappen

foto w.p. 12-2020

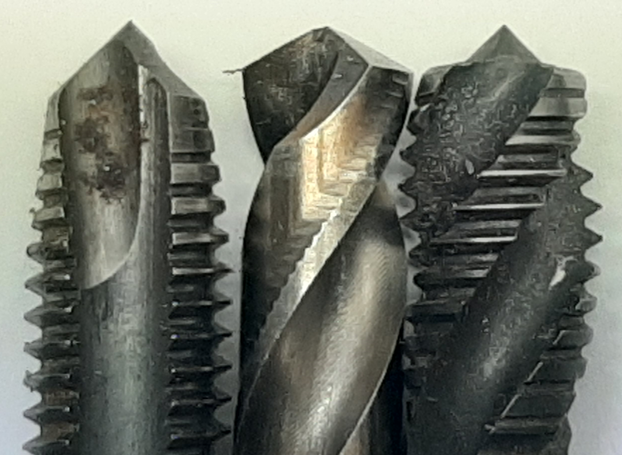

6,8mm "hss co 5%" boortje tussen twee 8mm tappen.
Leuk om in de vergroting te zien hoe de boor geslepen is, hakkelige vrijloop.
De boor is met een 118 gradenhoek geslepen.
De top van de boorpunt is in het boorgat dan ook het eindpunt (stopper) van de 90 graden kegel op de tap.
De eerste volleschroefdraad begint op 4,5mm vanaf de 90 graden kegel van de tap.

Dit over,
hoe diep kan ik schroefdraad in een blind gat tappen
met als voorbeeld een 8mm tap.

Veel modelbouwplezier,
Willum



losse kop

De losse kop is weer schoon.
Het hele gevaarte is van de bank geweest en schoongemaakt.
Omdat ik de losse kop niet zomaar van de bank kan afschuiven,
moest ik de moer op de spanplaat loshalen onderdoor het bed door.
Omdat alles weer tegensteld tegen moest was de moer een probleem.

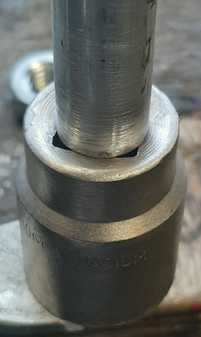

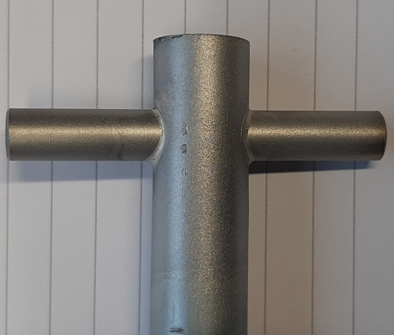

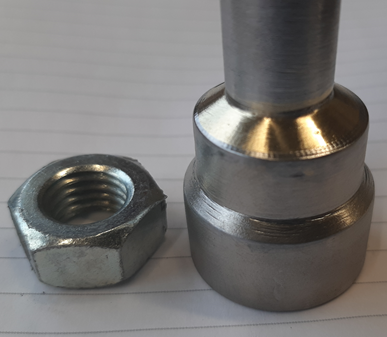

Vandaag maar even een passende pijpsleutel gemaakt.
Dop en een stukje pijp aan elkaar gesoldeerd met messinghardsoldeer.

foto w.p. 12-2020
De dop is op moerhoogte afgedraaid. En natuurlijk een krukje er aan gemaakt met zilver.

En toen de zaak weer netjes uitgelijnd.

Kalibreerstaal tussen twee 60 graden centers.
Fluitje van een cent, binnen 5 minuten klaar en opgeruimd.

Wat niet allemaal te doen om de bank netjes te houden?

Veel modelbouwplezier,
Willum



Uitlijnen

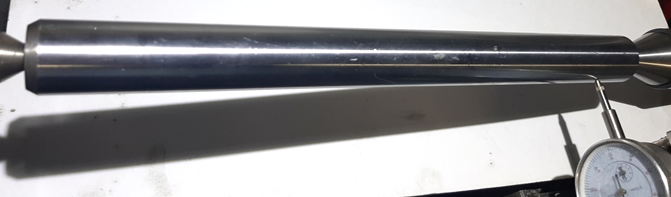

foto w.p. 12-2020

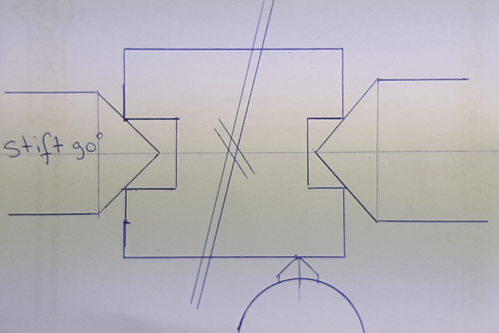

Het kalibreerstaal is een deel van een hydrauliekcilinder.
Exact aan de maat en recht.
De kopse kanten zijn eerst ingeboord en daarna scherp uitgedraaid.
Dit gat kan ongeveer 12 mm zijn. Zo balanceerd de as vrij/los op de scherpe rand van de boring.
Iedere zijdelingse verschuiving van de losse kop is direct af te lezen op het klokje.

Links in de vaste kop zit een stuk kaliberstaal met een vers aangedraaide punt 90 graden.
Het mooiste is dit stuk staal in de drieklauw en eerst in deze positie 90 graden draaien.
Zo is de kegel ook echt gecentreerd in deze drieklauw.
Deze kegel blijft in de 3-klauw tot het uitlijnen klaar is.

In de losse kop komt een vaste center of een echte meedraaiende center.

Meetklokje in de beitelhouder en meten.
Bij afwijking de losse kop zijdelings verschuiven tot de as, het kalibreerstaal paralel staat.

Zo zet ik de losse kop in lijn.
Veel modelbouwplezier,
Willum

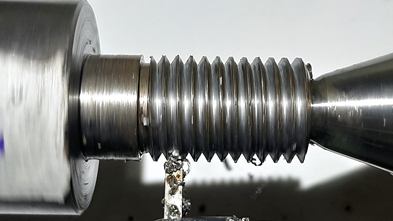

draaiwerk

foto w.p. 12-2020

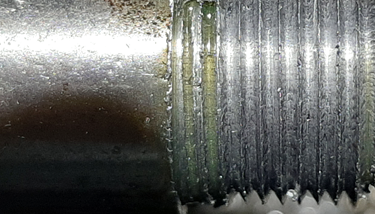

Deze linkse foto is even gemaakt zonder snijolie, normaal staat iedere snijgang vol in de olie.
Om deze draad te maken toch maar gebruik gemaakt van een meedraaiende tegencenter.
De verspaning is 0,4mm per gang, dat is nogal wat druk op de drieklauw bij deze uitsteeklengte.

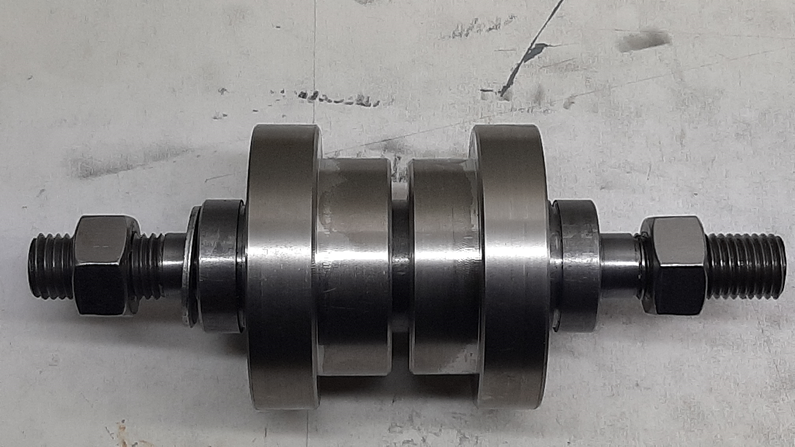

As is van kaliberstaal de glijlager zijn van rvs en de moeren zijn tevens van rvs.
De lagers hebben perspassing zodat ze in de stalen spoorwielen geperst kunnen worden.
Als borging krijgen de wielen een taperlock boring met boutje.

Veel modelbouwplezier,
Willum



Mooi smal beiteltje en snijd super zo te zien !!
Willum, snij jij met een schuine beitel verplaatsing of een rechte?
Groet, Ruud.



Mooi smal beiteltje en snijd super zo te zien !!
Goed vet smeren onderwijl, snijd dan als boter.

Willum, snij jij met een schuine beitel verplaatsing of een rechte?
Hier met rechte insteek, kost veel energie, maar altijd goed.

De steek en de draadbeitel zijn gemaakt van een metaalcirkelzaagblad.
HSSco5. Jij kent deze beslist wel, super spul.

Veel modelbouwplezier,
Willum



draaiwerk

Even niet draaien, de Nortonkast werkte niet netjes.
Olie afgelaten en kast open gemaakt.

foto w.p. 12-2020
Knoppen van de frontplaat gehaald en schoongemaakt.
O-ringen gecontroleerd, frontplaat weer in elkaar gezet.
Knoppen met kogeltjes en veertjes geplaatst en afgesteld.
Schakelkast bekeken, geen schade, schuiven getest.
Alles in begin postie gezet en frontplaat teruggeplaatst.
Werking getest en deze was okee.
Morgen vullen met ca. 1,5 liter olie.
Aansluitend testen of alle instellingen correct zijn.
Zo niet, weer van voren af aan beginnen.

Veel modelbouwplezier,
Willum



draaiwerk

Nee het was niet echt goed.
Knoppen stonden niet goed op de schakelas/tandwielen.
Alles uit elkaar. Opnieuw ingesteld.
Frontplaat weer teruggeplaatst en standen getest.
Nu is het okee.
Schroefdraad gesneden en die was goed.
Alles schakeld weer naar behoren.
Morgen ca. 1,5 liter olie bijpompen.
Controleren op lekkage.
En dan weer verder met draden snijden.

Weer iemand blij.
Willum

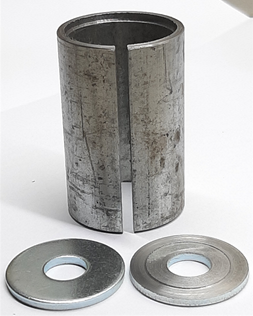

Draai hulpstukje

foto w.p. 12-2020

Om dunne schijfjes nog dunner te maken.
De foto's spreken voor zich.

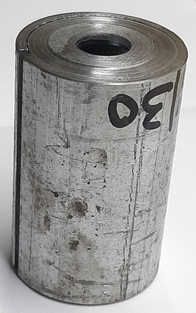

Spanbus van een stukje buis.
Speciaal voor dit werkstukje gemaakt.
Na gebruik kan deze in het kiste bij al die andere.
Soms worden ze weer gebruikt of verbouwd.

Veel modelbouwplezier,
Willum

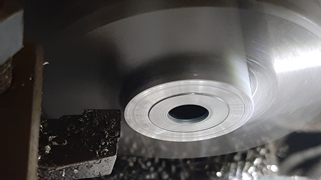

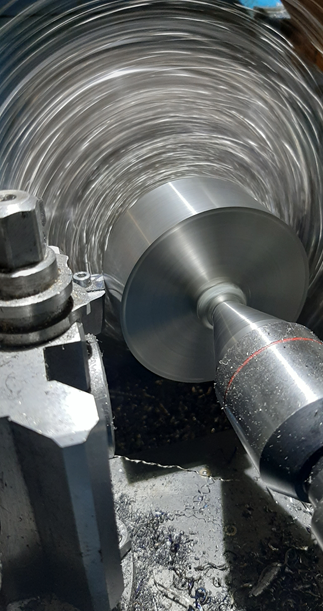

Draaien

foto w.p. 12-2020

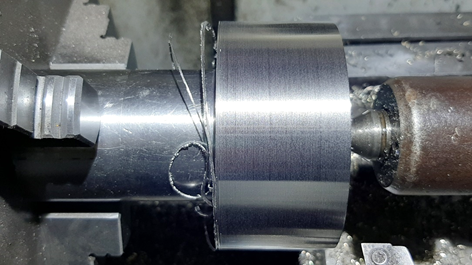

De grote schijf opgesloten in de buitenbekken van drieklauw.
Leund niet tegen de achterkant van bekken maar steund op de wang van de bekken.
Afvlakken beide zijden, centerboren, (hier 12mm) doorboren
Neem een bout span deze tot op de kop in in en boor met een tegencenterboor een centergat.
Kaliberstalen as in drieklauw, vlakken, boorgat voor schroefdraad (hier 12mm) maken, schroefdraad tappen.
De as niet meer uit de klauw halen.
Schroef de schijf met de gemaakte bout tegen de as.
Plaats een meedraaiende tegencenter in het centergat.
Het draaiwerk kan beginnen.

Als het draaiwerk klaar is bewaar je de asstomp voor een mogelijk volgende werkstuk.
Tegencenter plaats ik
omdat de schijf nogal gewicht heeft
en centrifugaalkrachten opleverd
de tegencenter minimaliseerd deze.

Veel modelbouwplezier,
Willum

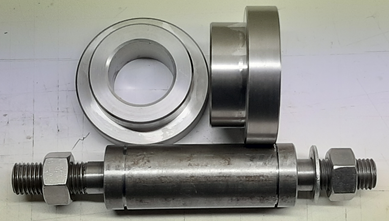

Draaiwerk

Zit nog even te denken over een buizen buig apparaat.
Meerdere buigers liggen er hier, grootste maat is 28mm kleinste 6?.
Maar ik wil wel weer eens een nieuwe maken.
Het eerste proefje is al gemaakt. Ziet er hoopvol uit.
Moet er deze dagen nog eens aan gaan zitten.
Buigers dat is toch iets dat mij al heel lang facineerd.
Overal waar ik zo'n ding tegenkom bekijk ik dat
en als het iets is om op door te borduren maak ik een foto.

Veel modelbouwplezier,
Willum
