Recht boren

Nee.
Ik heb een super tap gebruikt.
Tap, zoals op de foto, Walter Paradur .

Het punt was zoals hier voorgaand beschreven.
Het boorgat zat niet in het midden.
De tap slingert zich dan ook in het boorgat.
(ik heb dit vandaag nog gecontroleerd, 2mm uit het midden)
Rommel, spanen heb ik geen last van met tappen blaas ik die met perslucht weg uit het gat.
Dus ze vreten niet in op de schroefdraad.

Willum



Willum en slecht gereedschap, dit staat gelijk aan vloeken in de kerk.
De getoonde machine tap staat qua kwaliteit op eenzame hoogte.
Groet Henk



"Stoompomp,
Willum en slecht gereedschap,
dit staat gelijk aan vloeken in de kerk.
De getoonde machine tap staat qua kwaliteit op eenzame hoogte.
Groet Henk

Dank je stoompomp.
Aan de gebruikte tap heeft het zeker niet gelegen.
Ik zal kijken of de stomp er nog is.
Ik maak een gelijke maar dan zoals het hoort.
Ik zaag beide open en maak daar een foto van.
Foto zegt meer dan praatjes.

Veel modelbouwplezier,
Willum



Recht boren
Even tijd over.

Er komt nog een 3e exemplaar bij dan is de reeks draadtappen op de draaibank compleet.

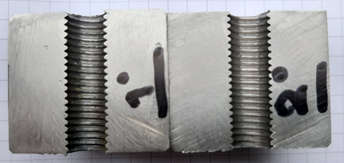

1. is de boring uit het midden. alles ruw
2. boring in het midden. kern ruw, top mooi

3e zal mooi glad geboord worden net als bij ruimen .
Resultaat is dan mooie scherpe schroefdraad.

Het gekozen staal werkt niet in het voordeel, korrelig en zacht.

Het belang van goed boren.
Willum



Nog even een vraagje over boren/ruimen naar aanleiding van mijn eerdere probleempjes. Ik wil dit weekend nog eens wat gaan experimenteren met gaten boren en gaten ruimen.

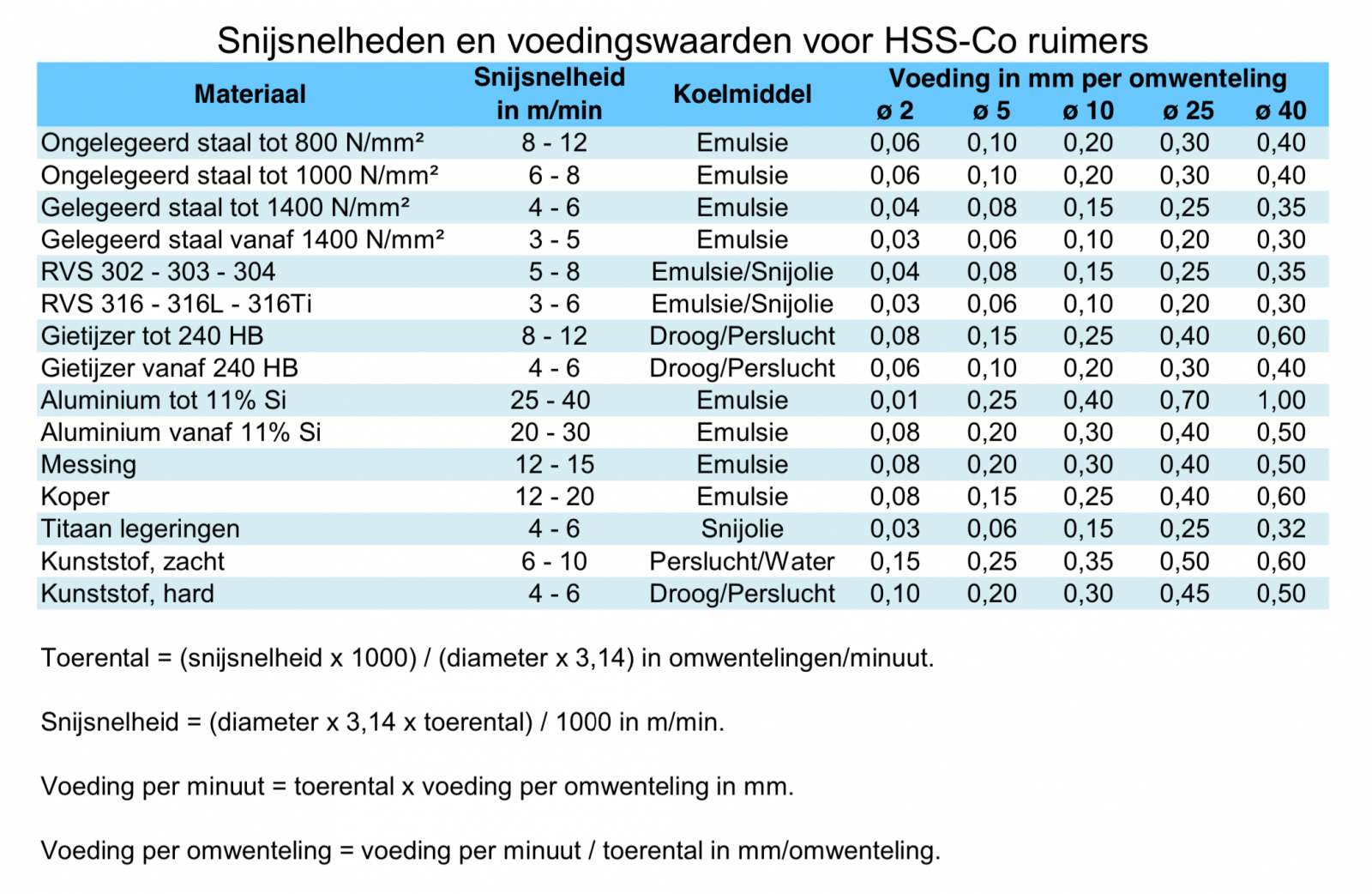

Ik probeer ook beter te snappen met wat voor snelheid ik moet ruimen. Ik heb dit tabelletje gevonden:


Dus even een voorbeeldje; Stel Messing, snijsnelheid 12mm/min en ik wil een gat ruimen op 10 mm. Betekent een toerental van zo’n 400 RPM? Dat lijkt mij aan de hoge kant of klopt dit wel?

Ik ga ook nog eens kijken of mijn draaibank goed staat uitgelijnd. De eenvoudigste manier lijkt een lang stuk rond dicht bij de klauw en zo’n 20 cm van de klauwplaat af te draaien op dezelfde wijze en kijken of de diameters verschil opleveren

Jeroen



Je hebt een tabel gevonden voor HSS-Co ruimers.
Deze ruimers zijn Cobalt gelegeerd en kunnen een hogere verspanings snelheid hebben, dan standaard HSS ruimers.
Dit materiaal wordt toegepast op verspanende machines in werkplaatsen.

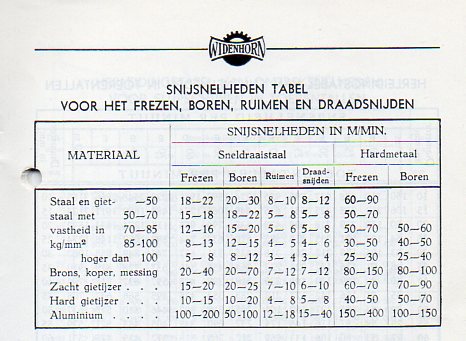

Onderstaand een overzicht van de verspanings snelheden van HSS gereedschap.


Je ziet, dat bij het door ons gebruikte HSS ruimer gereedschap een kleinere snijsnelheid heeft.
Maar blijft de vraag, waarom op het maximale verspanen?
Wij hebben geen productie bedrijf.
Het is een hobby, dus draaien/verspanen met een lagere snelheid geeft voor de modelbouwers geen nadeel.
Desnoods met de hand voorzichtig vasthouden en verspanen.



Recht boren
Het 3e exemplaar draadtappen op de draaibank.

Mooi glad geboord..
Resultaat is dan mooie scherpe schroefdraad.


De schroef/bout past spelingsvrij in de draadbus.

Het belang van goed boren en tappen.
Willum



Jeroen,

Kijk voor uitlijnen eens bij Crispyn .


Willum



Bedankt Willum,
Dat is een eenvoudig testje. Dat ga ik eens proberen als ik weer problemen heb. Ik ga eerst nog eens het testje wat ik eerder beschreef in mijn andere draadje herhalen voor een 12mm ruimer.

Jeroen



Draad snijden op de draaibank

Vandaag begonnen met de draaibank goed schoon te maken.
Alles vers in de olie en daar waar nodig in het vet.
Speling controle, uitlijning controleren.
Draad snijden staat op het lijstje.

Twee scharnierpennen 50mm dik 300mm lang.
Om de pen te borgen krijgt deze
aan een kant een vergrendelplaat
aan de andere kant een schroefdraad m42 x 3mm.

De twee pennen zijn klaar om de schroefdraad er op te maken.
De tandwielen zijn omgezet. Een proef is gemaakt, 3mm draad.
Verse beitel ligt klaar. eerst de uitloop nog insteken en dan de draad maken.

Dit lijkt wel modelbouw, maar dan een maatje te groot.

Mogelijk morgen verder.


Veel modelbouwplezier,
Willum



Draad snijden op de draaibank

Het voorbeeld


Het product


Uitloop insteken

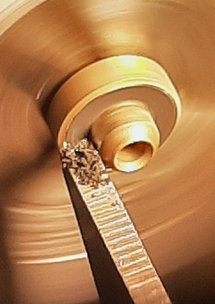

Het draad snijden

4 foto's w.p. 7-2020

En dan is de eerste stalen pen klaar.
Het staal van de pen is buiten hard binnen zacht.
De steekbeitel is gemaakt van een cirkelzaagblad voor staal.

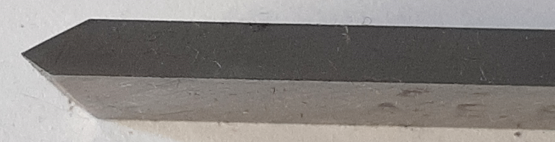

De draadbeitel is een driehoekig widia plaatje.
De hoek van het plaatje is 60 graden.
Lompe en zware beitel vanwege de 3mm draad.

M42 is/was een veel gebruikte (optische) schroefdraad voor fotocamera's.
Maar dan is/was het m42 x 1mm.

Dit lijkt wel modelbouw, maar dan een maatje te groot.
Morgen verder.


Veel modelbouwplezier,
Willum



Afsteek beitel

Afsteekmessen gemaakt uit metaalcirkelzaagblad.

Twee donor zaagbladen.


Foto w.p. 7-2020

De strippen stalen messen.
Het hoeft niets te kosten.
Super materiaal.

Veel modelbouwplezier,
Willum



Regelklep revisie

Bij gebrek aan een reserve klep het gevulkaniseerde kleprubber
met een steelbeitel schoon en vlak gedraaid.

Klep diameter 8mm


Foto w.p. 7-2020

Klep getest bij 10 bar.
Het ding sluit weer netjes lekvrij op de zitting.

Veel modelbouwplezier,
Willum



Boren slijpen

De winst van deze week:
Koekblikje met boren gekregen.
Alles gesorteerd en opgeschoond.
Bij het assortiment zitten veel kleinere maten
maar ook dunne extra lange boren.
Moet ik toch mijn borenslijper maar eens uitbreiden
met een hulpstuk voor echt kleine boren.



foto's w.p. 7-2020
Enkele mooie tappen zaten ook in het blik.

Veel modelbouwplezier,
Willum



draad snijden

Is het werkstuk erg klein/kort gebruik ik smalle draadbeitels.
Deze op de foto is 3mm breed.

foto: w.p. 7-2020

Veel modelbouwplezier,
Willum



Beitels


foto w.p. 7-2020

De drie (1, 2, 3) linkse zijn met widia snijkop.
1 afsteekbeitel steekt (als eerste) afvallende deel netjes recht af.
2 recht afsteken.
3 werkstuk in de klauw netjes afsteken.
Alle drie de beitels hebben ze een royale vrijloophoek
Rechtse de schroefdraad beitel 60 graden HSS co 5%
Prima na slijpbaar met groene steen of diamant.

Veel modelbouwplezier,
Willum



Draad snijden op de draaibank

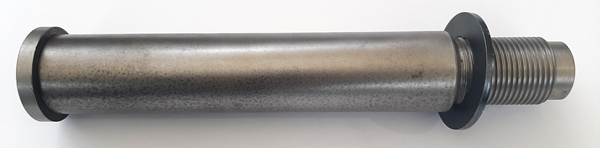

De twee stalen pennen zijn klaar.
Zelfs twee onderlegringen/revetten zijn erbij gemaakt.
De borgplaat/sluitplaat links moet nog vastgelast worden.

Ik moet even kijken of ik dat laat doen
of dat ik een kleine rollenbank maak
om dit goed en netjes te kunnen lassen.
Het lassen is het probleem niet.
Al met al was het een leuk karwei om te doen.
Kan ik het in het groot, kan ik het ook in het klein.

foto's w.p. 7-2020

Verder nog twee borgende moeren bestellen dan is de zaak inzetbaar.

Is dit modelbouw?
Iets groter verder het zelfde.
(Het rollenbankje zal de open stalen versie worden van mijn polijsttrommel elders getoond.)

Veel modelbouwplezier,
Willum



Dit zijn mooie stalen pennen.
Waarschijnlijk gemaakt uit hoogwaardig staal C45, of misschien zelfs uit 42CrMo4.
Indien zo, waarom dan vastlassen van de ring, het basismateriaal ondergaat door de hoge temperatuur van het lassen, een structuur verandering, lees verzwakking.
In je bericht #51 laat je zien de overgang van schroefdraad naar de steel, zodanig dat de trekkrachten van de schroefdraad mooi overvloeien in de steel.
En dan de ring voor het opvangen van de trekkracht door de schroefdraad opvangen door vastlassen?
In mijn tijd als inkoper eiste ik, dat paspennen met borst en pasbouten uit één stuk gedraaid werden.
Maar dan, dan moet je denken aan pasbouten kwal.12.9 met gewalste schroefdraad M39.



"Stoompomp,

Het staal is aangeleverd.
Het is buitenom gehard en binnen zacht. Zoals bijvoorbeeld de cilinderstangen van een hydraulic cilinder.
De achterplaat is nu nog rond en zal na het lassen aan twee zijden afgeplat worden ter breedte zoals de pen dik is.
Dit om het draaien van de pen tegen te gaan. De pen is dan een vaste as geworden. De pen kan niet draaien.

Een van de verbeteringen ten opzichte van het voorbeeld is de afkanting op ca. 45 graden.
Verbetering zoals jij al noemt vloeiend overgaan van krachten als belasting op de pen.
Ook daarom is de insteek in de pen voor de uitloop van de schroefdraad klein gehouden.
De afkanting maakt dat het plaatsen van de pen beter verloopt, de afkanting is een zoekkant voor centrering pen in gat.
En toch kunnen dit soort zware pennen breken.
Zijdelingse krachten in de lengte richting van de pen zijn minimaal.

Het uit een stuk draaien is bij dit soort pen met dit metaal niet mogelijk.
Dit vanwege de borgende achterplaat.
De borgplaat heb ik voorzien van een pen-gat passing die in het zachte deel van de pen valt.
Het lassen zal geen nadeel opleveren voor de stalen pen.


foto w.p. 7-2020

Net voor het lassen zal er nog een hoek van ca. 45 graden aan de verbindingsnaad gemaakt worden.
Dit om de las diep genoeg tussen/in de twee te verbinden delen te leggen.

Veel modelbouwplezier,
Willum



Het staal is aangeleverd.
Het is buitenom gehard en binnen zacht. Zoals bijvoorbeeld de cilinderstangen van een hydraulic cilinder.

Toch maar even laten zien waar over gepraat/geschreven is.

foto w.p. 7-2020

Stang (1 duimse) van een hydrauliek cilinder.
Buiten laag zeer hard chroom
de glimmende laag is gehard
de korrelige kern zachtere staal.
De buitenlaag geeft bij het afdraaien een gloed van oranje vonkje.

Dit is het soort metaal waar ik mijn draaibank mee uitlijn.

Veel modelbouwplezier,
Willum
