Recyclage plug

Hulpmal om kielbun uit te lijnen, versterking rond kielbun en mastvoet 5 mm triplex, mastspant en dekwegers



is was er mee bezig maar toen liep internet vast, en was ik zo slagerijnig:mad: dat ik het niet meer heb gedaan.
maar die komt nog wel. maar de foto's heb ik al:D

Laatst bewerkt:
@ Jan moet een america cub voorstellen van de 32 ste race , zelf ontworpen om goede RC vaareigenschappen te hebben.
Deze is een iets grotere uitvoering van de vorige om er meer electronica te kunnen instoppen ;) moet uiteindelijk een volledig autonoom schip worden met compas en gps .

Rc inbouw gestart

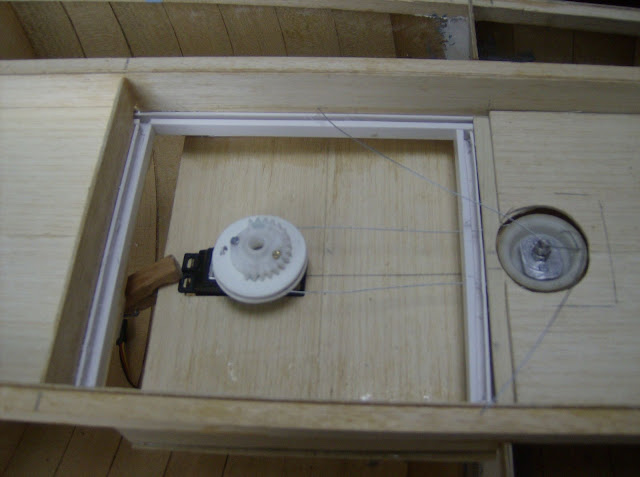

Servo en roerkoning

Gelijk maar een stuurwiel uit geplastifieerd tuindraad gesoldeerd
Plastiek verwijderd na plooien op mal
Ring overlappend 15 mm en afgeschuind
Tekening op plaatje mdf
Ring gesoldeerd
Spaken 1 voor 1 met afstandblokjes op gefixeerd en gesoldeerd

ik zit net je foto's tebekijken en het ziet er allemaal erg strak uit.:D
maar ga nu mijn nieuw foto's plaatsen.:D

Zeilwinch / achterstagwinch , helling sensor en schoot/achterstag controle in de romp gekleef met tech7.
3 schroeven losdraaien en het geheel kan uitgenomen worden bij defect of aanpassen.

wow, autonoom, dat is nog eens een project:cool: is het de bedoeling dat je zelf een route invoert en dat de boot zelf bepaalt aan de hand van de windrichting welke route hij precies vaart?

Ook de boot zelf overtuigd mij dat we met een goede jachtbouwer te maken hebben ;)

veel plezier verder met de bouw!

Bedankt voor de complimenten, de RC die van mijn vorige boot hier overgebouwd word vaard op de schijnbare windrichting die ik met mijn zender vanaf de wal kan wijzigen, ook kan de aanstroomhoek tenopzichte van de schijnbare wind met RC gewijzigd worden stand van de zeilen, achterstag spanning en schoot lossen geheel automatis.
In eerste instansie gaat de GPS de zeilboot terug naar start posietie brengen bij het wegvallen of buiten bereik geraken van de zender. Wanneer deze recht in de wind ligd moet natuurlijk de beste koers gekozen worden en telkens overstag tot start punt
Denk dit te doen met bij start de GPS posietie te onhouden .
Nu blijfd het schip gewoon een rondje varen bij uitvallen van de zender.

Zwarte peil voeler die de lijnspanning controleerd, wanneer deze naar omlaag vald word een foto sensor afgedekt deze beled dat de winch de schoot kan vieren als er geen spanning op staat
Blauwe lijn schoot
Geel stop eindloop bij het halen van de schoot
Rode peil beweging eindloop , deze dekt een foto sensor af en stopt het halen van de schoot.
Links idem voor het achterstag bruine lijn
Witte stukje pvc pijp (32 mmà links is de hellings sensor

Nog meer info ? op mijn blog ISOLA2: augustus 2008


hoi,

Ziet er zeer interresant uit de, ben benieuwd of dit naar behoren gaat werken.
Mocht dit goed funtioneren, ben ik zeer geintereseerd voor de Rainbow.
Ik blijf het volgen!!!
Voor de Rainbow denk ik aan een hellingsensor voor het lossen van een van de beide backstays.
gr, jan

Ben ook benieuwd Jan, of de Gps voldoende nauwkeurig is .
Volg al een tijdje The Microtransat Challenge en als ik zie met wat voor problemen deze te maken hebben :cool:
Tot waar ik nu sta heeft me ook al heel wat tijd gekost, eersts electronica wat beter bestudeerd, IC , Microcontrollers uiteindelijk bij parallax de MC gevonden die betaalbaar en voor hobby amateur gemakkelijk te programeren is ga daar ook GPS en compas module bestellen

je besturing ziet er indruk wekkend uit.
maar wat is dat elektronischese ding in je boot.
is dat de ontvanger?

Dat is de electronica die alles controleerd, hier komt alles samen ontvanger 3 kanalen, stuur servo, windvaan, potmeter die de stand van de giek bijhoud . Midden op de plaat micro controller, links boven 8 transisters 4 voor elke motor ,noemen ze een H - brug daarmee kun je electronisch de draairichting van de motor omkeren.
Link onder op de plaat spannings regeling en recht onder 8 micro schakelaars en 8 leds om tijdens het testen binair de waardes van een sensor te kunnen aflezen. Overige componenten ontstoor condensatoren en voorzet weerstanden kijk maar eens op deze site Parallax Home als je voor electro geintreseerd bent
