In een paar voorgaande berichten heb ik foto’s getoond van wand waartegen de sleephaak zit en waarin de doorvoeren zitten voor de kabels naar de lieren.

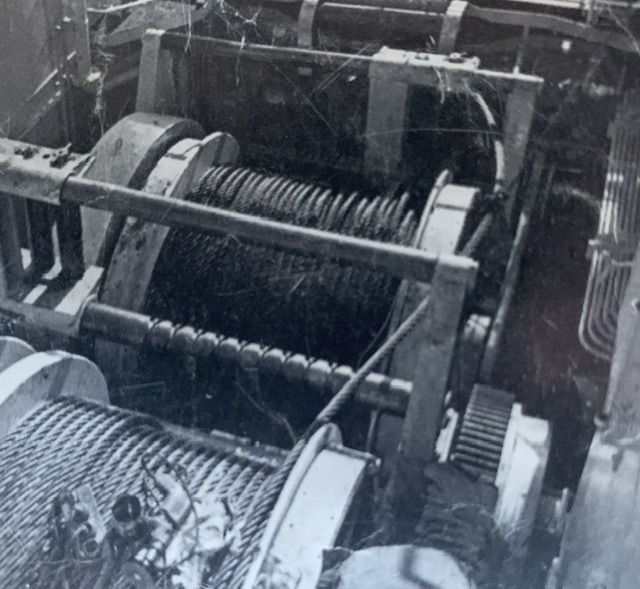

Jammergenoeg geven deze zwart-wit foto’s niet echt duidelijke details, maar er is wel te zien dat bij mij veel niet klopt.
Bijv. zijn de kabel doorlaten op de wand anders van afmetingen, en ontbreken er twee onderdelen waarvan ik niet weet waar die voor dienen. Dat zijn het schuine vlak aan BB kant van de haak, en een “rekje” onderop aan SB kant.
Van dit rekje dacht ik ergens ooit een wazige beeld gezien te hebben waarop er een aantal D-sluitingen in hangen.
In iedere geval was hier wat werk te doen.
Even ter herinnering.

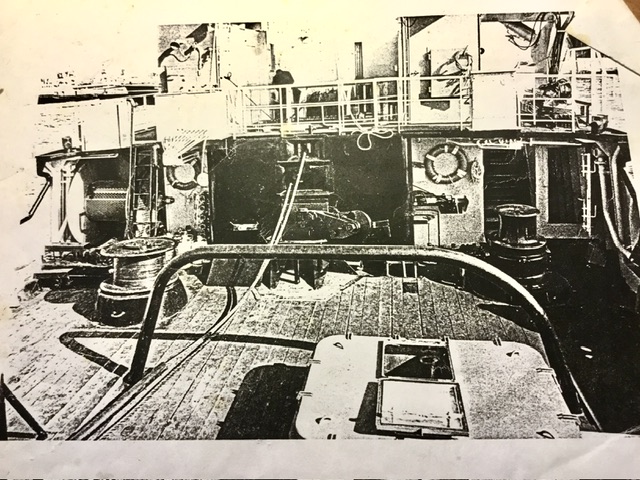

Het echte schip, met aan de linkerkant van de wand het schuine vlak, en rechts onder het “rekje”.
En net voor het rekje lijkt een stukje van het dek hersteld.. Vond ik eigenlijk ook wel een leuk detail…..

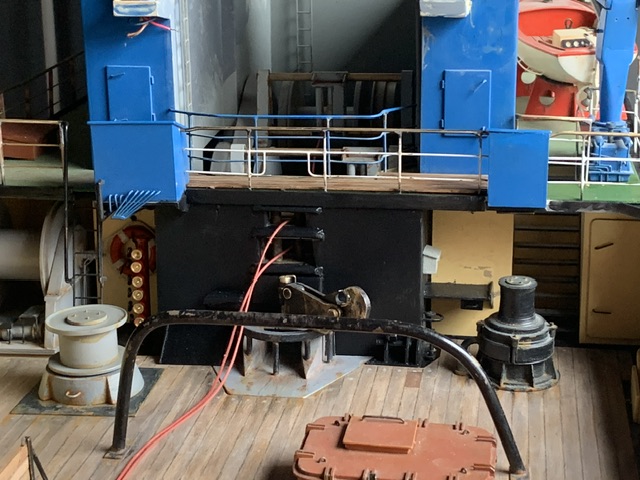

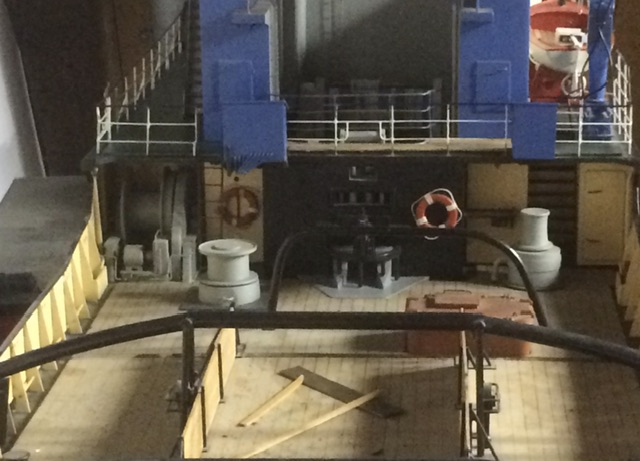

Zoals het was, een beetje kaal en een reddingsmiddel dat er niet hoort….

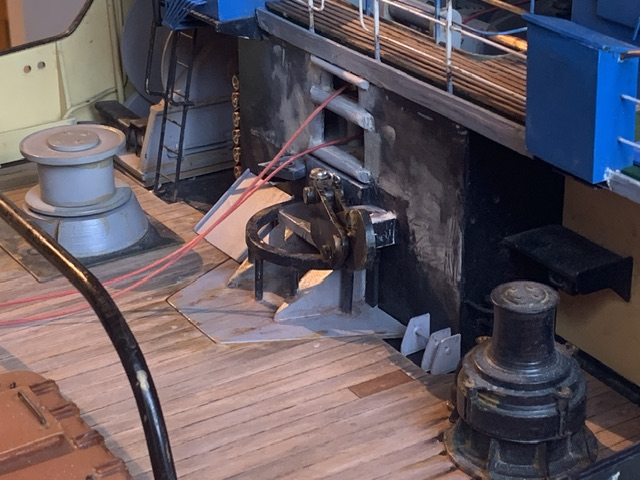

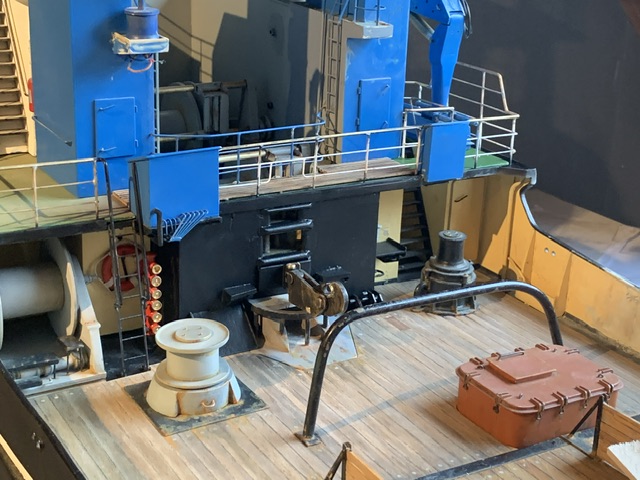

En zoals het nu is aangepast. Klaar om te worden gespoten…
I

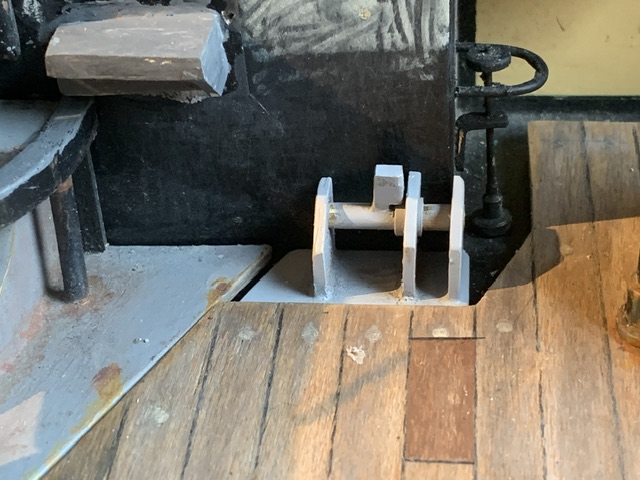

Rechtsonder het rekje waarvan ik de functie niet ken… dat ik heb gemaakt op basis van een paar onduidelijke beelden….
Ervoor heb ik ook bij mij het stukje dek “vernieuwd”.

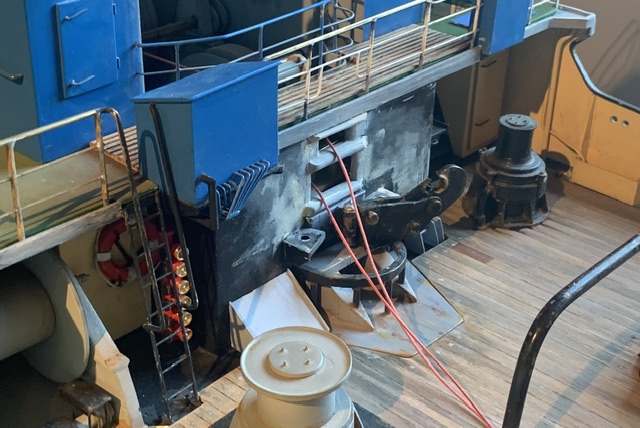

En hier links onder het schuine vlakje waarvan mij ook niet duidelijk is waarom dat is.
Maar ik kan me voorstellen dat daar misschien kabels en leidingen onder lopen.

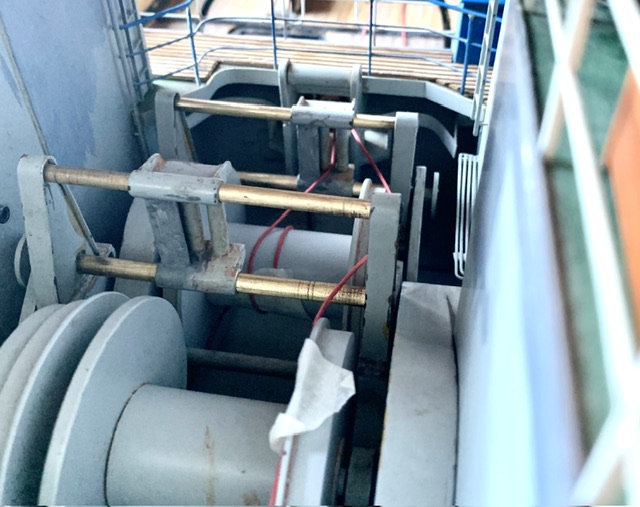

De rode koordjes liggen er in om de loop van de kabels naar de lier te beoordelen

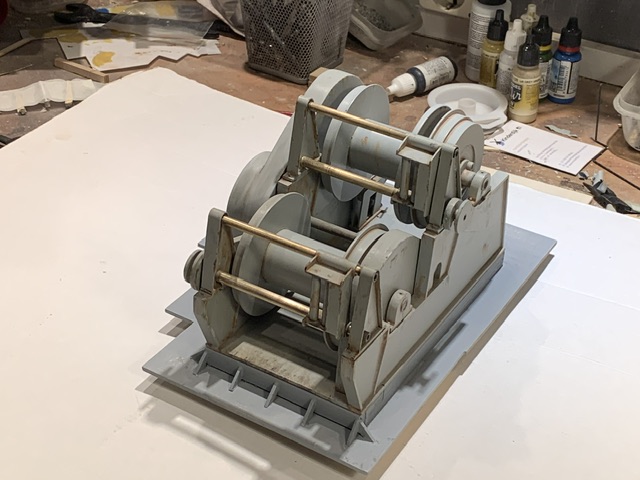

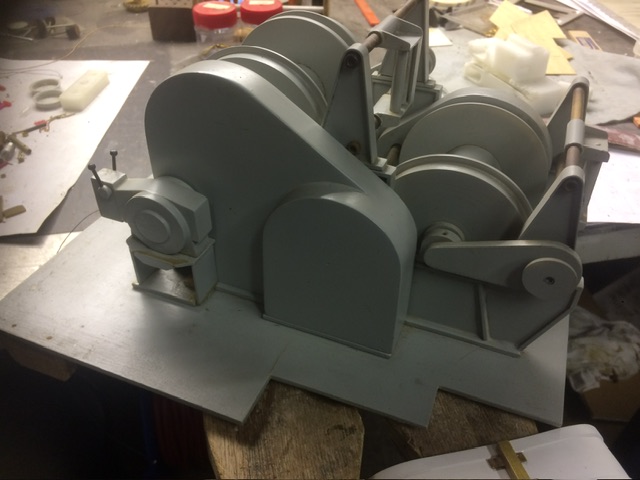

Ik heb het plan om een van twee rollen (de voorste) te kunnen laten draaien.

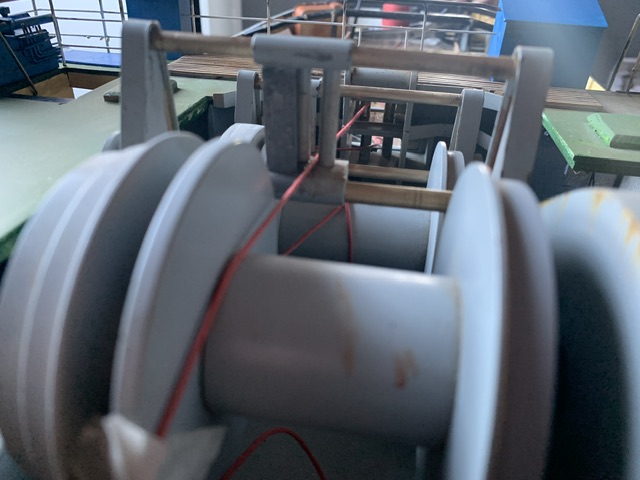

De draad daarvoor loopt door het bovenste gat in de wand en nu blijkt dat deze draad schuurt over de geleidersteun van de achterste lier. Dat kan nooit zo zijn geweest.

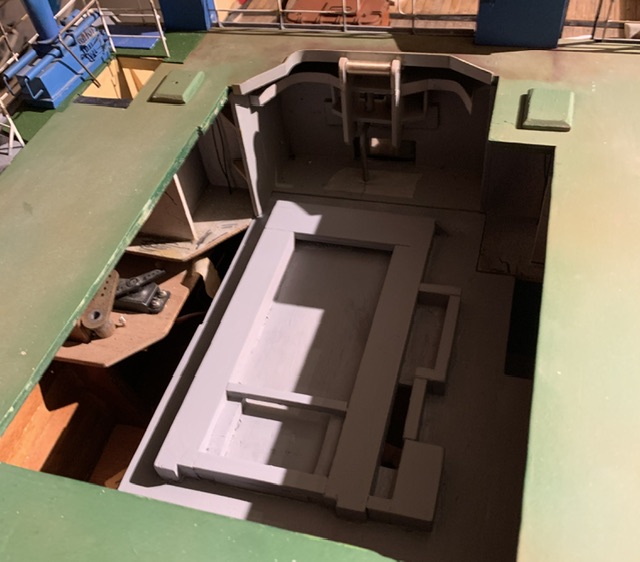

Ik moet alles nog eens goed uitzoeken, maar vooralsnog lijkt het erop dat de lier in zijn geheel gewoon iets te laag is.
Dus dit krijgt nog wel een vervolg….
Gr. Jan
