Voortzetting bouw Smit Enterprice!

Als ik van die korte (roer)armpjes had zou ik het ook vertikken. Zoals ik er tegenaan kijk wringt het aan alle kanten. Probeer de roerarmpjes wat langer te maken en op het hart van de roerkoning te zetten. In ieder geval de scharnierpunten. En probeer het aangrijpingspunt op de stang tussen de roerkoningen anders te maken. Draai je servo 180 graden en probeer bij het bewegen de armpjes parallel te houden.
Zoals het nu zit komen de servoarm en de trekstang naar elkaar toe als het beweegt. Dat geeft onnodige wrijving. Misschien is het mogelijk omnieuwe roerarmpjes te maken. Voor de ene kant een dubbel lange en en de andere kant een enkele. Je laat de servo dan trekken aan één kant van de lange. De andere kant van de lange verbind je met de korte op het andere roer. In dat geval hoef je de servo niet te draaien. Mooist is als servo en roerarmen even lang zijn. Met flaproeren heb je op het hoofdroer aan 45 graden uitslag zat. Dan draait de flap al 90 graden. Kijk maar of het dan werkt Peter. Heb er alle vertrouwen in. Succes ermee! Gr. Klaas.



Zoiets had ik zelf ook al bedacht, maar naast de roerkoningen zit bitter weinig ruimte ( vandaar de vraag) om daar een langere arm op te zetten. Dat wotd zagen dus. Die korte armpjes zitten er al 34 jaar op, gesoldeert. En ik moet uitkijken dat is de rest niet loahaal met verhitten. Word weer wat
Grt peter.

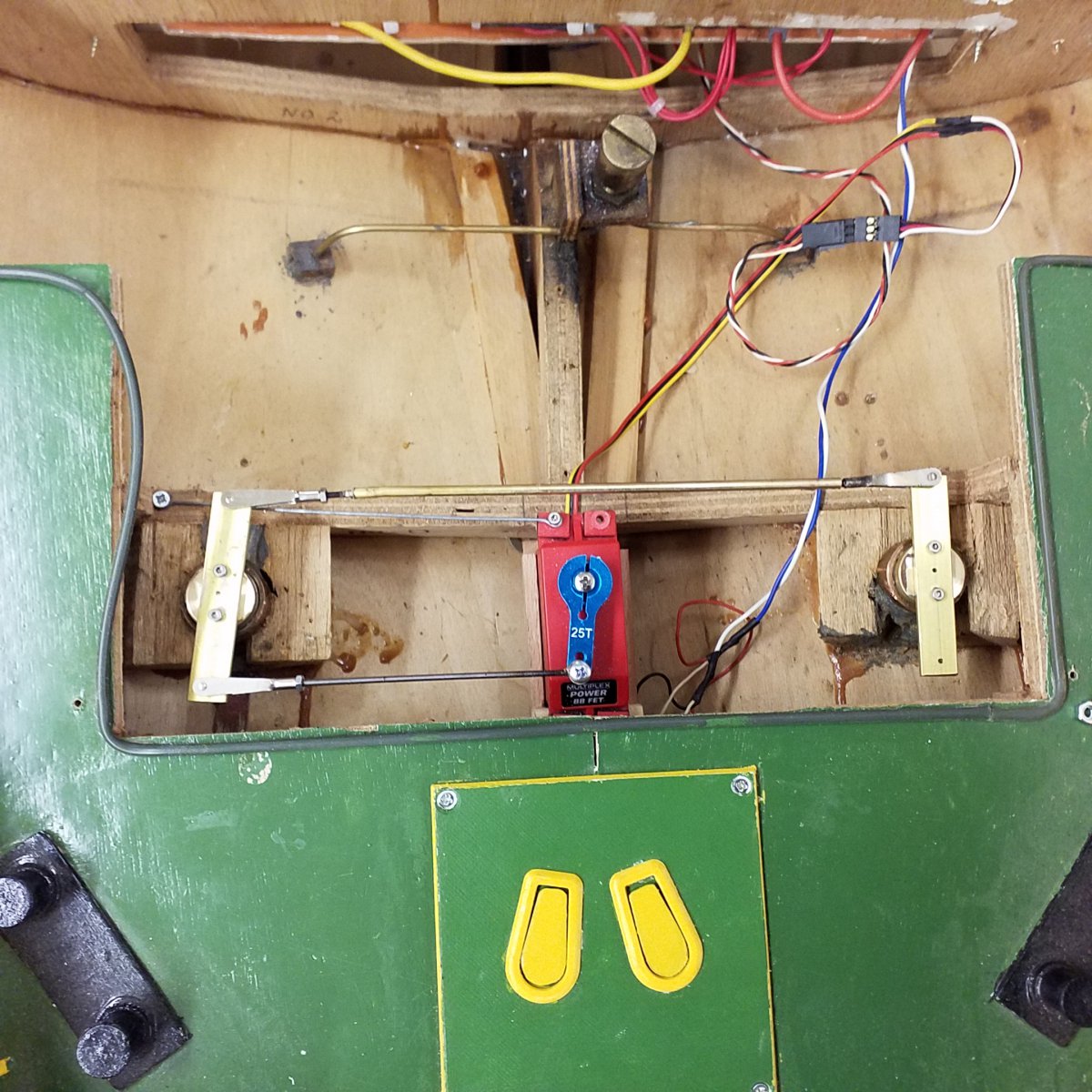

Peter, De roerkoningen lijken me dik genoeg om daar twee M2 boutjes in te zetten. Gaatjes boren en draad tappen. Maak 2 enkele roerarmpjes en laat die naar de onderkant (van de foto) wijzen. Draai de servo 180 graden en laat die aangrijpen op de verbindingsstang tussen de roerarmpjes. Eventueel met het extra stangetje wat er nu ook zit. Heb je nodig als alle armpjes niet even lang zijn. Dremel eventueel een sleufgaatje in de triplex dragers voor het dek. Dan krijg je wat meer ruimte voor de armpjes bij maximale roeruitslag.
Een andere mogelijkheid is de armpje op de roerkoningen te laten zitten en de koningen zo te draaien dat hart koning en hart gat in het armpje parallel liggen aan de kiellijn. Moet je wel je roeren op de koning kunnen draaien. Dan staat de armpjes wel scheef, maar in wezen tellen de aangrijppunten. Als je de roeren kunt verzetten op de koningen lijkt me dat het gemakkelijkst. Ook dan de servo 180 graden draaien. Gr. Klaas.



Ik ga puzelen klaas, ik start de motorzaag wel .
Ja de roeren kan ik los halen en de koningen trekken, morgen mee stoeien maar.
Grt peter.



Die constructie wrikt, niet logisch.
Eerst uitschetsen en proefopstelling.
Zoals het nu zit veel kans op speling.



Ai ai bas, ga ik doen
Grt peter



Nou ja, dan krijg je snel boven water waar het wrikt...

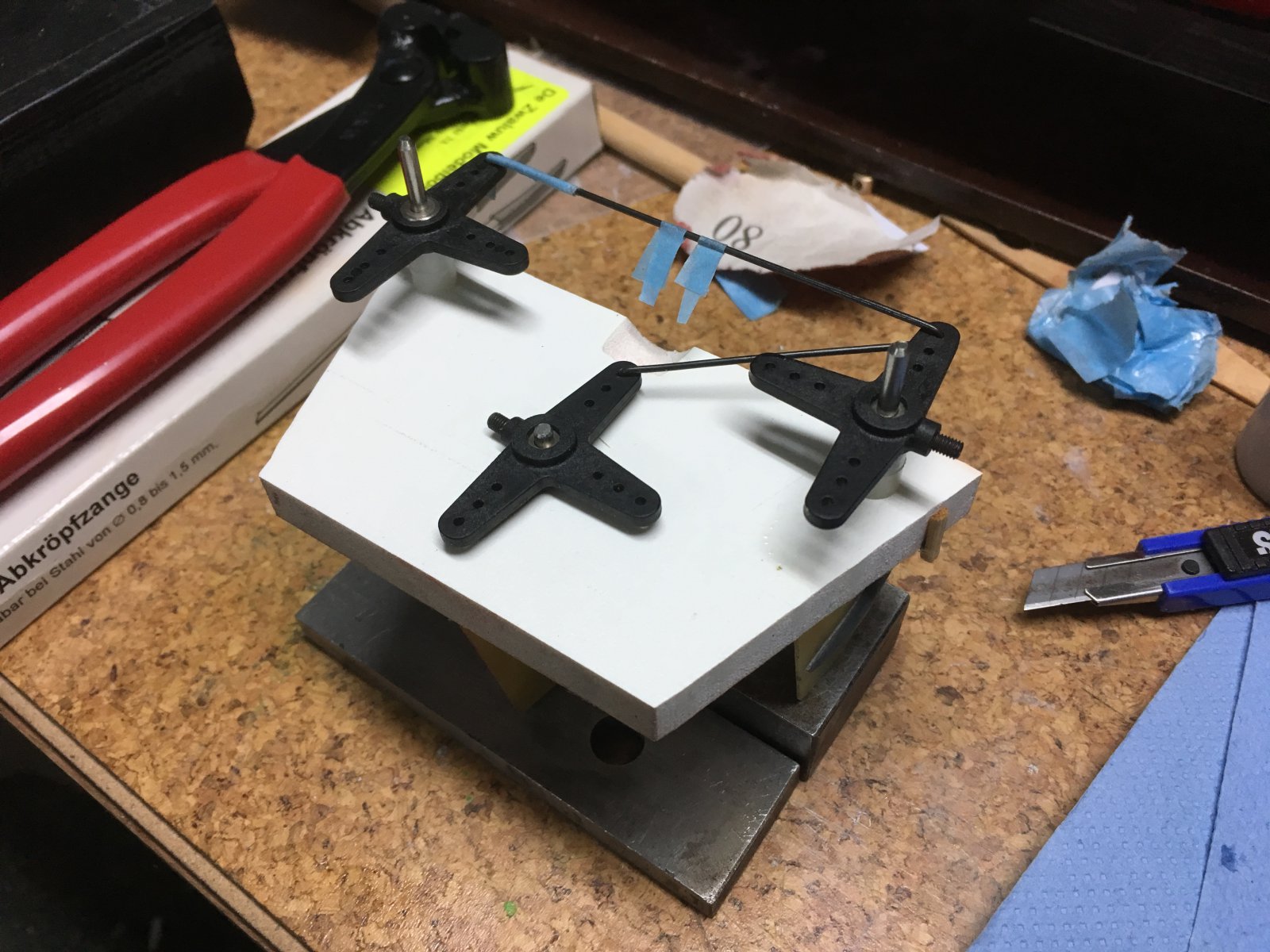

Begonnen met wat Graupner aangaf, iets anders met aansluiting van stangen
en een roer kon bij minste of geringste tikje in spagaat slaan. Blokkeerde de zaak.
Bovendien heel veel flex en daarmee onzuivere standen. Kleinste speling merk je al op de uitslag.

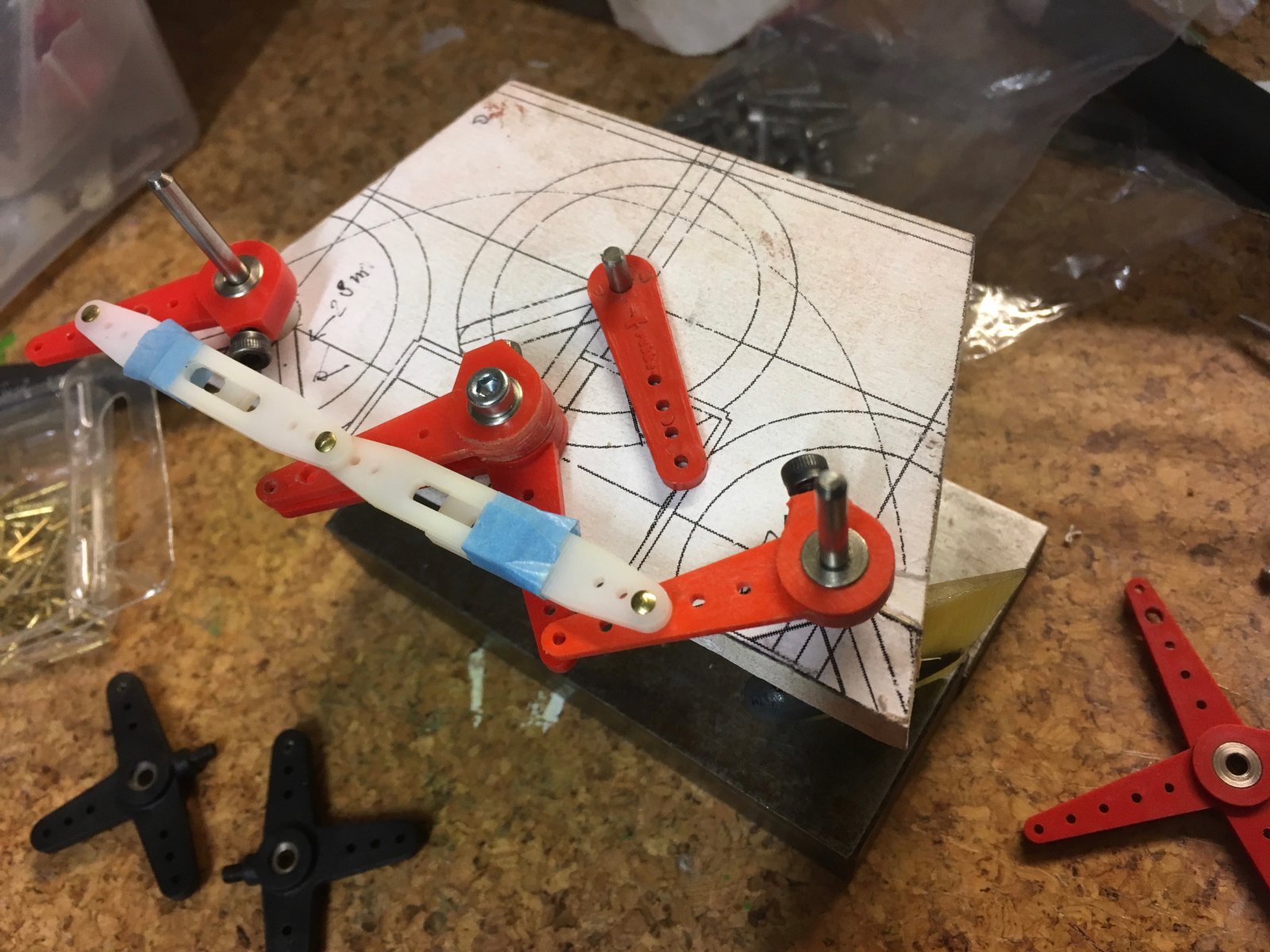

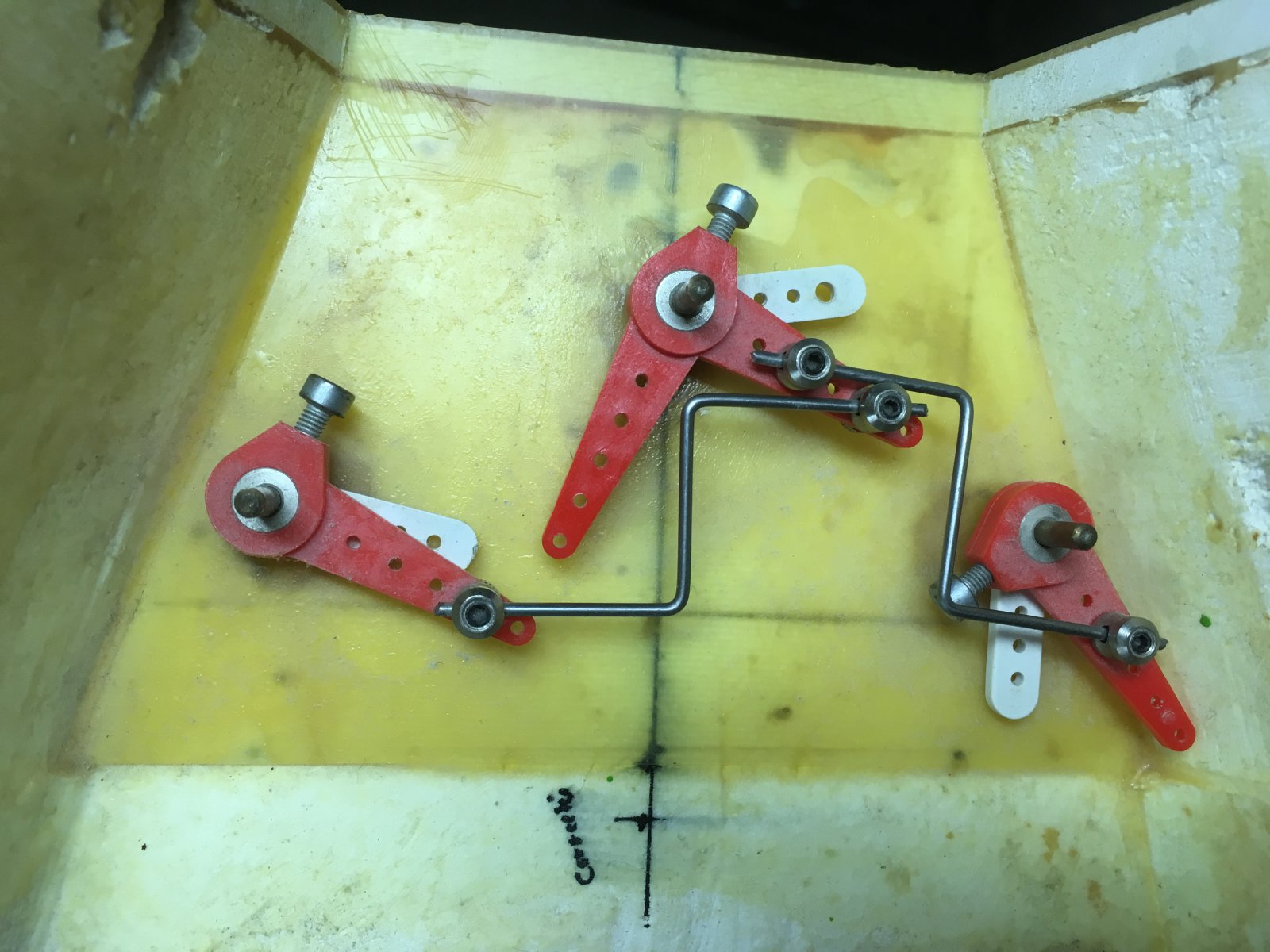

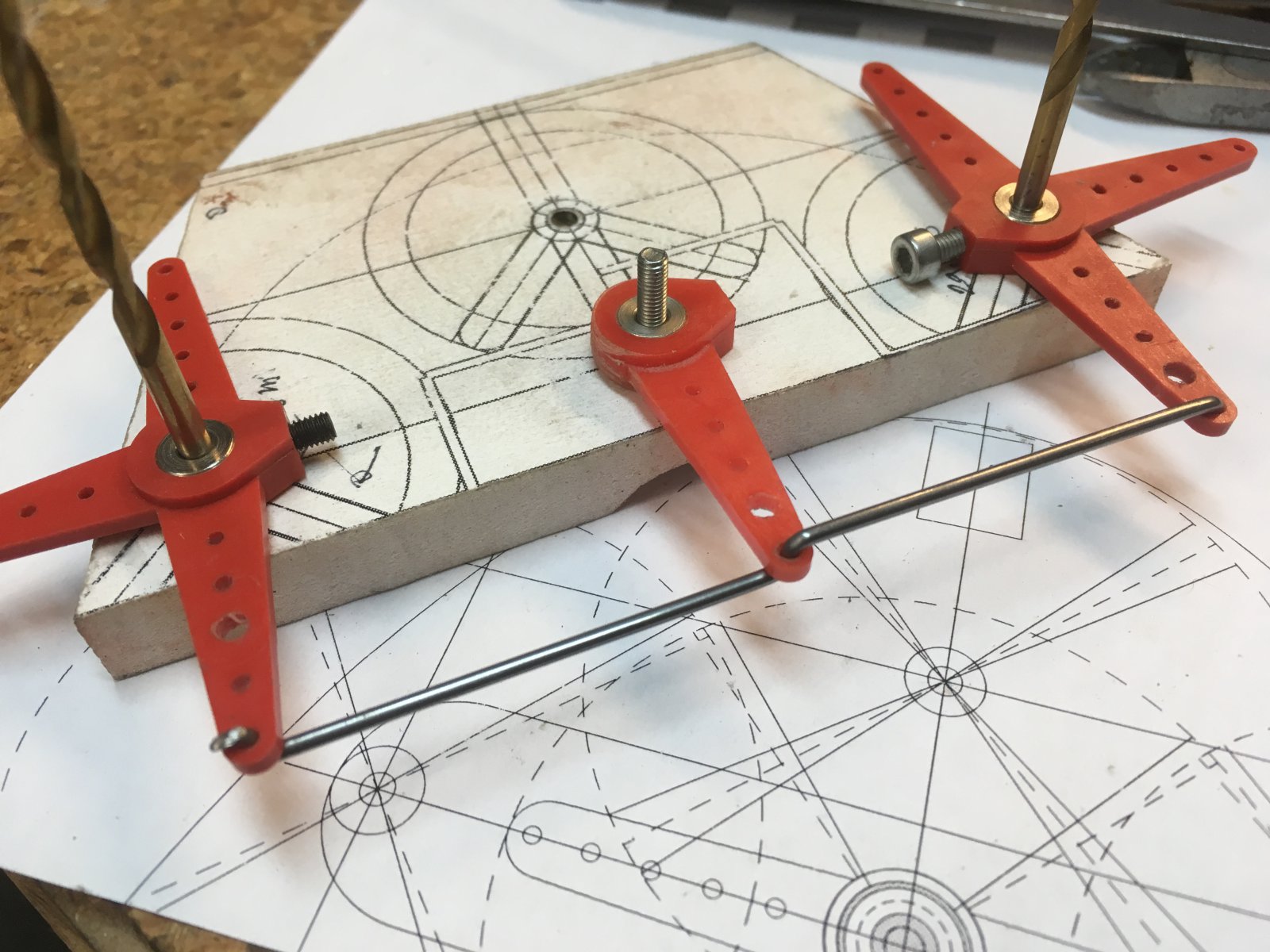

Ander vormpjes bekeken. De drie er van hier gepost, toen het roer omgegooid
en andere aanpak. Thans licht en nauwkeurig als een pantograaf.
Maar zo een verkenning werkt wel heel goed.

Jij kan de mooiste hevels printen die je maar wenst.
Was voor de Heuss ook leuk geweest.
Maar de norm was zo veel mogelijk techniek als in jaren 70 beschikbaar was. Haha...
Hevels en aansluitingen zijn zo gekozen dat er geen vervorming optreedt
in het stangenstelsel op de roeren. Alle radiussen zijn dus gelijk.
Nergens kan het wrikken of door knakken.

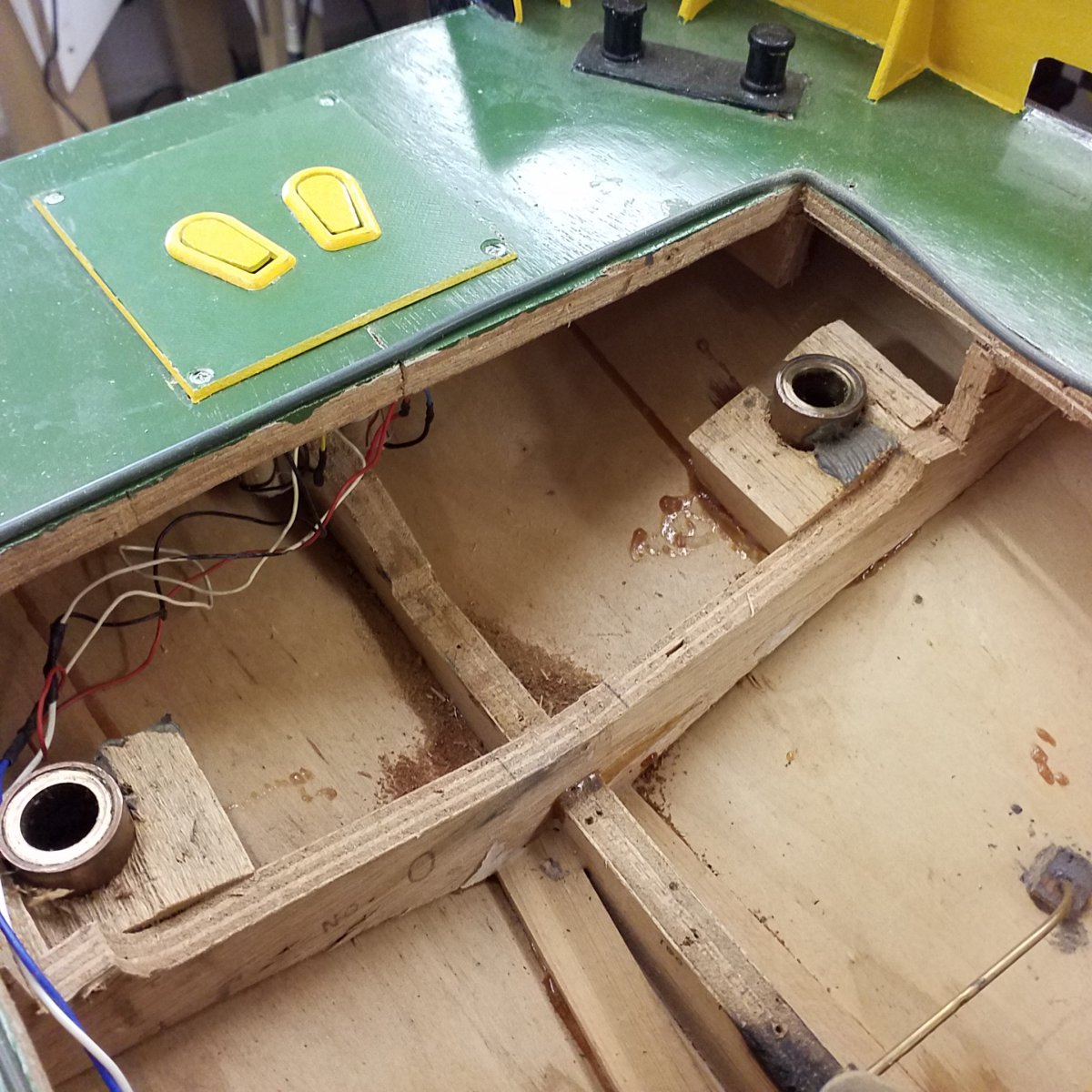

Dank je Bas voor de voorbeelden, ik moet eerst ruimte maken naast de roerkoningen, daar zit hout in de weg, maar dat kan weg.
Zagen dus met de multitool dus. Mocht je wat te printen hebben, vraag maar hoor
grt peter



Het begin is er, ruimte maken

Grt peter



Boel aangepast, nu draait alles wel netjes, wijze les van klaas overgenomen

Grt peter



Peter, lijkt het nu zo, of staan de roerarmpjes niet helemaal parallel? En ben nog veel belangstellender of het nu beter "loopt". Gr. Klaas.



De linker staat idd iets scheef, heeft te maken met de bevestiging van het roer. Roer staat recht, maar het roerarmpje iets scheef.
Loopt nu bijna heel soepel klap gaat naar bijna 90 graden. Alleen m'n servo blijft soms wat brommen.
Een van de lopers die de klap bediend loopt aan (kreunt), dus dat moet even bij gewerkt worden.
grt peter



Blij dat het tot zover verbetering geeft Peter. En dat met die geleider aan de roerflap is wel op te lossen denk ik. Gr. Klaas.



idd een nieuwe printen, iets dunner. oude brak af bij het schuren.
was vergeten de printer meer vulling te geven waardoor het zwak werd.
grt peter.



En zo zien de roeren er uit, moet aleen nog een verfje hebben.

Grt peter

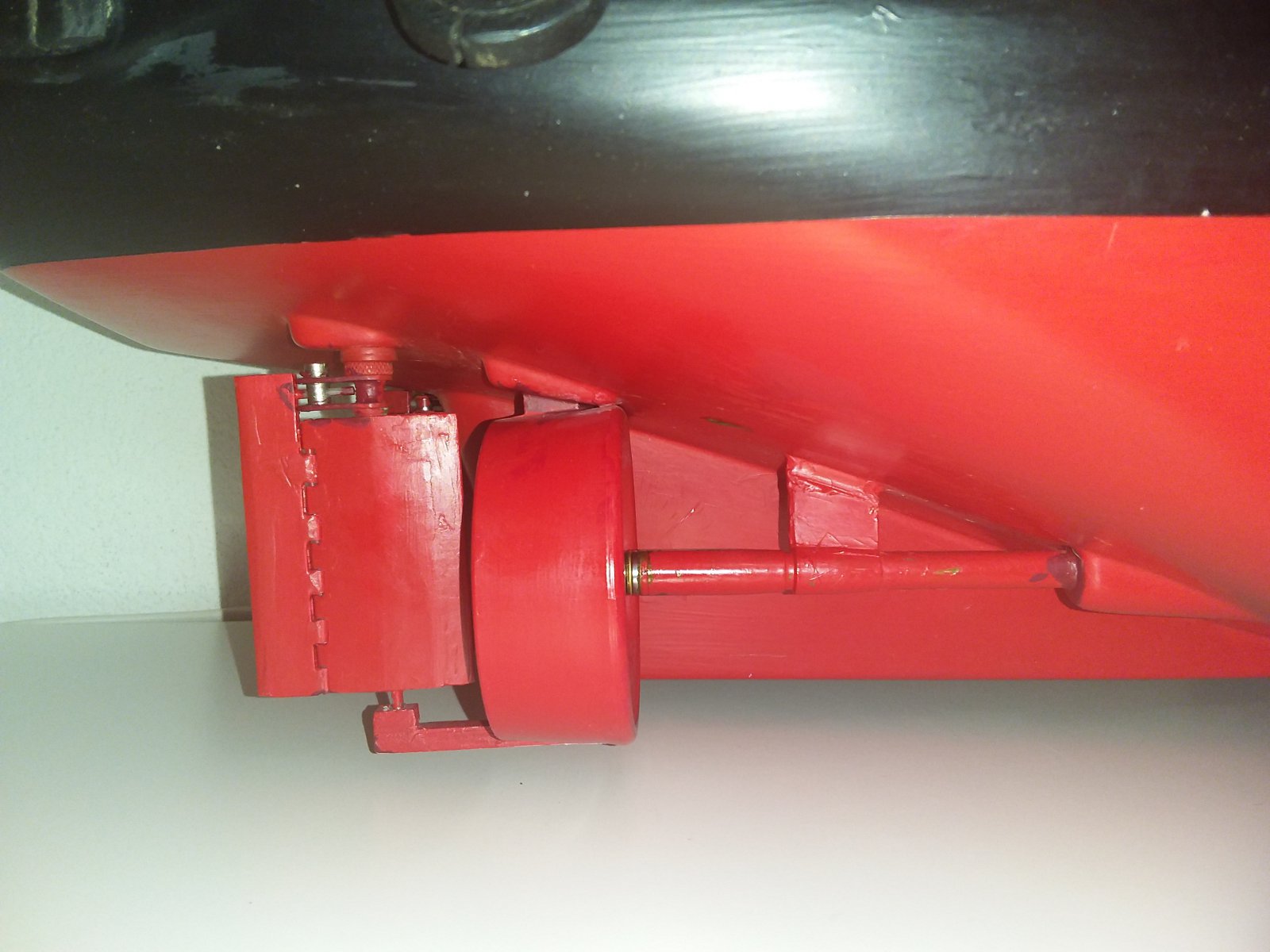

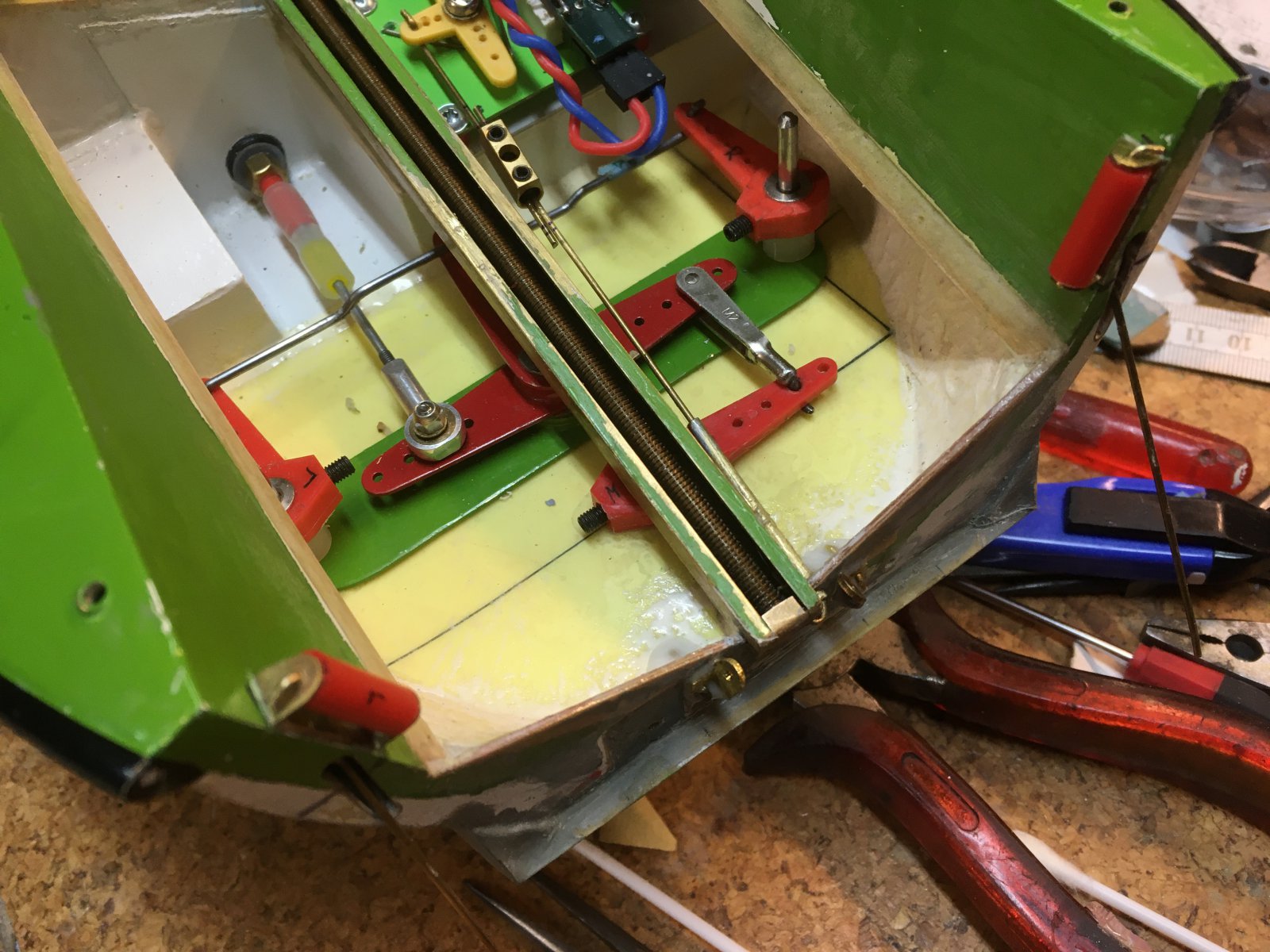

Die printer van jou maakt volgens mij overuren Peter! Hieronder die van mijn sleper, gemaakt van restanten raamlamel, wat eindjes RVS en Franse fietsventielen. Bij mij zit de stift aan de flappen en loopt bekleed met nylon door een messing geleider. Mijn gebruikelijke "knopendoos"werk. Als het maar werkt! Gr. Klaas.



Tja klaas die knopendoos is door de jaren en met verhuizen verloren gegaan.
En ja de 2 printers staan bijna iedere dag wel te draaien, gewelig om leuke dingen mee te maken.
Het tekenen vind ik ook erg leuk, nu weer bezig een nog betere kraan te maken op de enterprise.
Slanker, sterker, en langer. De oude vond ik te lomp en te veel kabels aan zitten.
Grt peter



Mooi toch, al die uitdagingen! Gr. Klaas.



Zeker, straks (duurt nog ff) met arduino puzzelen
Grt peter.



Euvel verholpen, loopt nu soepel


Grt peter.
