Catwoman
Vriend van modelbouwforum.nl
Dank je wel jeroenz, demian1290, Opa Will, marcellinets en erwin
..hierboven een plaatje van een duitse collega, zoiets gaat het bij mij in de kraan ook worden ,een 3-voudige Jung pomp..

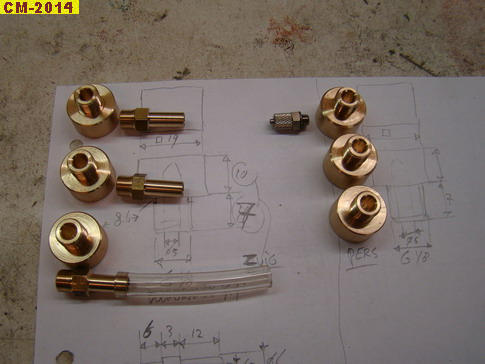

..in afwachting op de pomp heb ik vast wat voor-werk verricht voor de aansluitingen op de pomp, de zuig-aansluitingen en de pers-aansluitingen, als de pomp er is kan ik het verder af maken...

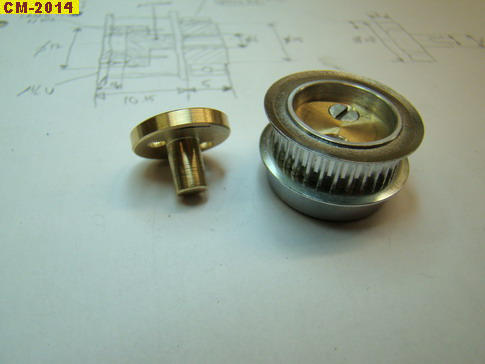

..hier is de koppeling naar de pomp toe te zien van de duitse collega, de pomp heeft een afgevlakte as, deze steekt in de schijf op de tandriempoelie die weer apart gelagerd is, zodat er geen spanning op de pompas komt door de trekkracht van de tandriem...
..dus ook hier mee gestart..
..ook dit moet ik verder afmaken als de pomp er is, het blijkt dat de pomp waarschijnlijk geleverd wordt met een langere as, dus dit concept zal iets gaan wijzigen...

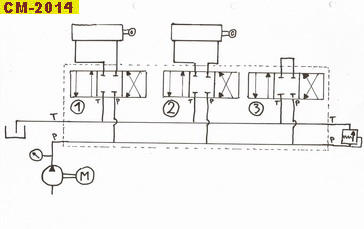

..hierboven het hydraulische schema van 1 pomp cirquit, de stippellijn geeft 1 drievoudig ventiel aan.
Alles is in rust getekend, echter bij bedrijf zal het ventiel waar de lus op de uitgangen zit geopend zijn voor drukloos retour naar de tank...

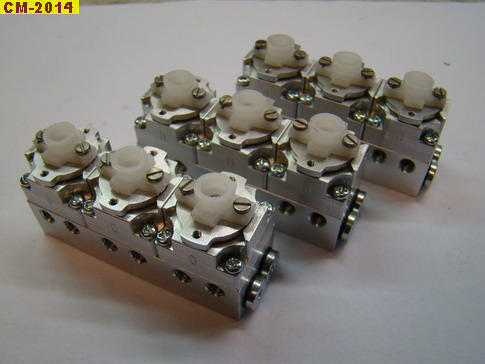

..de ventielen van Meinhardt, eindelijk binnen gekomen...

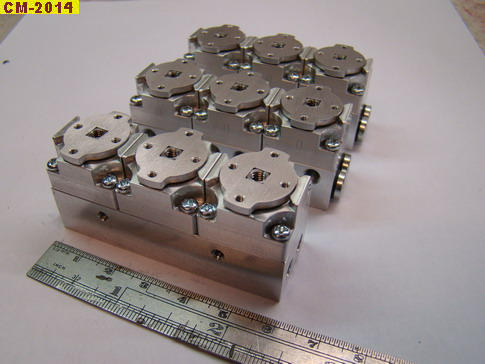

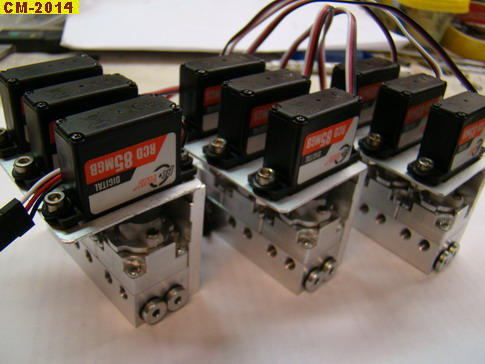

..eerste stap , de servo koppelingen op maat maken...
..en de nieuwe zender is ook binnen gekomen....
..de Scale-Art Commander 5000...
Gekocht bij Hobma Modelbouw, hieronder wat indrukken van het scherm etc. ....

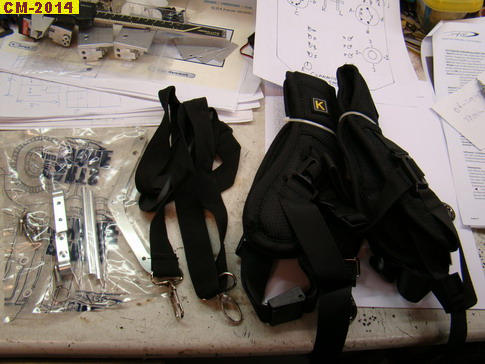

...bijgeleverde draagriemen, klein en groot, en de bevestiging voor aan de zender....

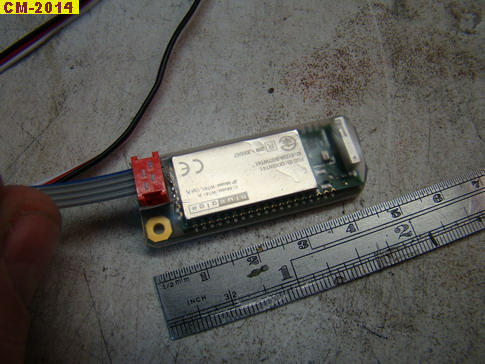

..de 5000 ontvanger ( er zijn 2 types, dit is de meest uitgebreide ), deze heeft een ingebouwde, programmeerbare regelaar voor e-motoren tot 3 A....
..de ontvanger wordt los verkocht...
...de HF antenne, deze wordt bij de zender mee geleverd...
..bij besturen van het model ziet het display er zo uit....
..bij het programmeren licht de achtergrond op...
...uitgerust met 3D stuurknuppels...

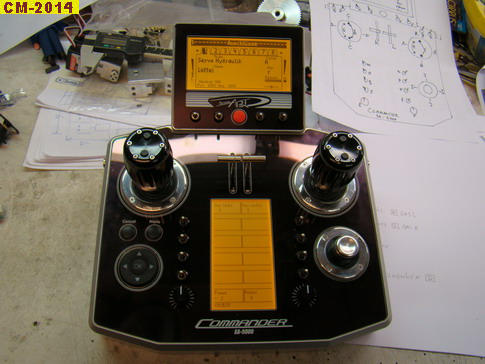

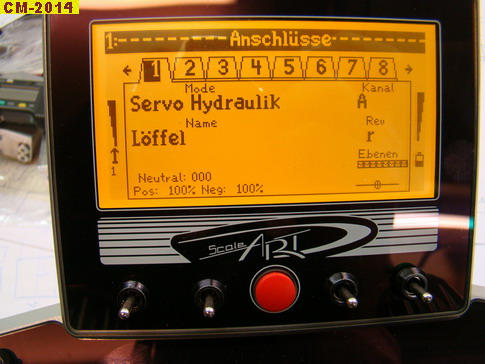

..hoofdscherm met telemetrie uitlezingen, in de rechthoekige vakjes komt de te programmeren functie van de schakelaars te staan...
..het systeem werkt met een soort kaartenbak, het nummer op de kaart komt overeen met de uitgang op de ontvanger, waar je deze functie aan koppelt, aan de stuurknuppel of aan een schakelaar, is helemaal vrij te programmeren, ook alle instellingen worden hier geprogrammeerd...

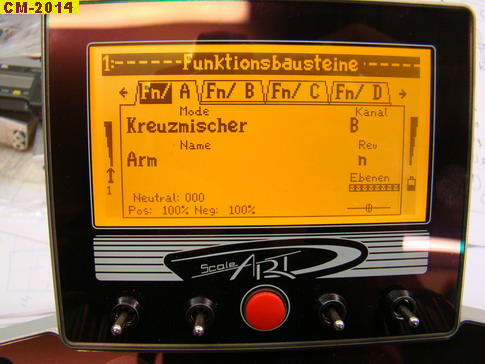

..verder is er ook een kaarten bak met functie bouwstenen, hier kun je bijvoorbeeld mixers programmeeren etc...
Groetjes, Charlotte
..hierboven een plaatje van een duitse collega, zoiets gaat het bij mij in de kraan ook worden ,een 3-voudige Jung pomp..
..in afwachting op de pomp heb ik vast wat voor-werk verricht voor de aansluitingen op de pomp, de zuig-aansluitingen en de pers-aansluitingen, als de pomp er is kan ik het verder af maken...

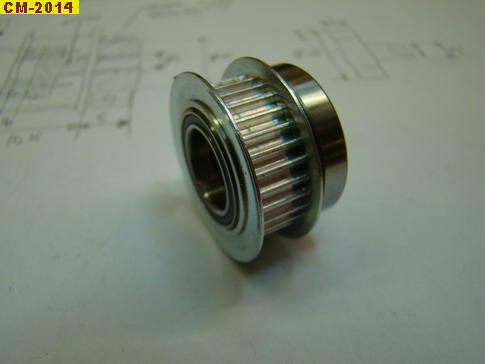

..hier is de koppeling naar de pomp toe te zien van de duitse collega, de pomp heeft een afgevlakte as, deze steekt in de schijf op de tandriempoelie die weer apart gelagerd is, zodat er geen spanning op de pompas komt door de trekkracht van de tandriem...
..dus ook hier mee gestart..

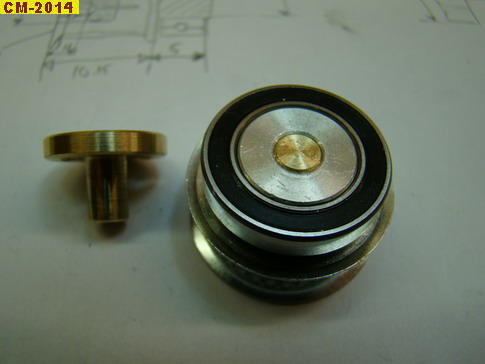

..ook dit moet ik verder afmaken als de pomp er is, het blijkt dat de pomp waarschijnlijk geleverd wordt met een langere as, dus dit concept zal iets gaan wijzigen...
..hierboven het hydraulische schema van 1 pomp cirquit, de stippellijn geeft 1 drievoudig ventiel aan.
Alles is in rust getekend, echter bij bedrijf zal het ventiel waar de lus op de uitgangen zit geopend zijn voor drukloos retour naar de tank...
..de ventielen van Meinhardt, eindelijk binnen gekomen...
..en de nieuwe zender is ook binnen gekomen....

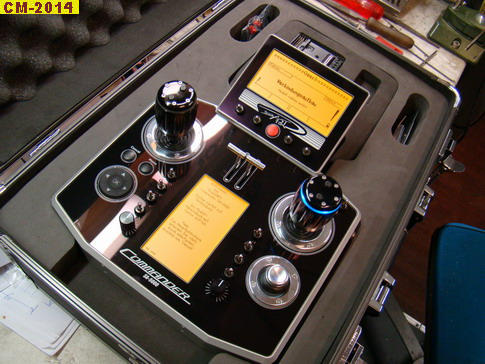

..de Scale-Art Commander 5000...
Gekocht bij Hobma Modelbouw, hieronder wat indrukken van het scherm etc. ....
...bijgeleverde draagriemen, klein en groot, en de bevestiging voor aan de zender....

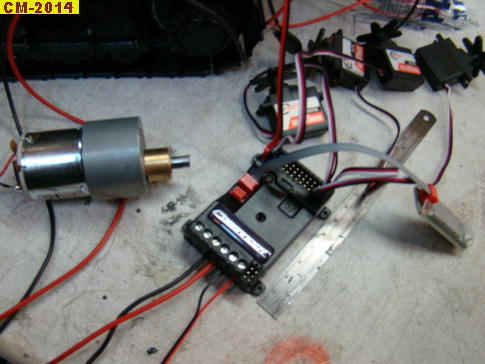

..de 5000 ontvanger ( er zijn 2 types, dit is de meest uitgebreide ), deze heeft een ingebouwde, programmeerbare regelaar voor e-motoren tot 3 A....
..de ontvanger wordt los verkocht...
...de HF antenne, deze wordt bij de zender mee geleverd...

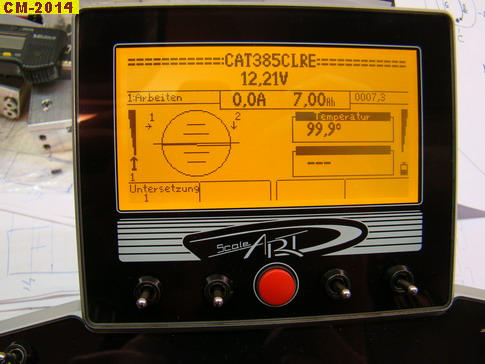

..bij besturen van het model ziet het display er zo uit....
..bij het programmeren licht de achtergrond op...

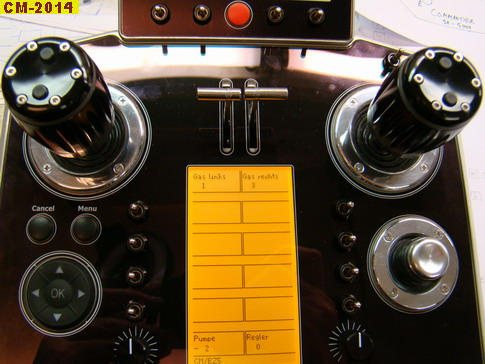

...uitgerust met 3D stuurknuppels...

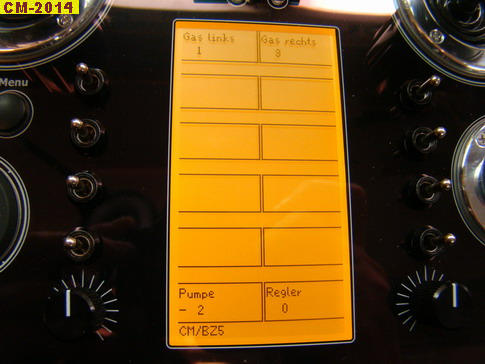

..hoofdscherm met telemetrie uitlezingen, in de rechthoekige vakjes komt de te programmeren functie van de schakelaars te staan...
..het systeem werkt met een soort kaartenbak, het nummer op de kaart komt overeen met de uitgang op de ontvanger, waar je deze functie aan koppelt, aan de stuurknuppel of aan een schakelaar, is helemaal vrij te programmeren, ook alle instellingen worden hier geprogrammeerd...
..verder is er ook een kaarten bak met functie bouwstenen, hier kun je bijvoorbeeld mixers programmeeren etc...
Groetjes, Charlotte
