Nog bedankt allemaal,
weer iets verder...

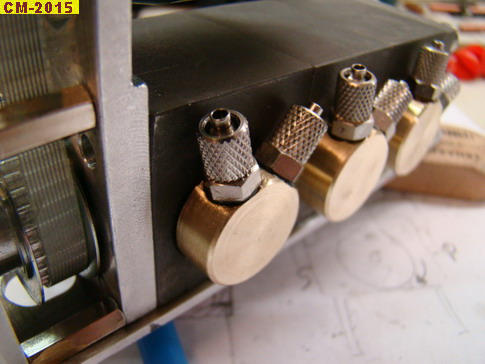

..omdat er weinig ruimte is in de machine ruimte ,ook de pomp aansluitingen zelf gemaakt,hierboven zie je de aansluitingen voor de aanzuig zijde van de pomp..
..hierop komen koperen leidingen van 5 mm doorsnede,deze lopen onder de pomp door richting de olietank,hiervandaan kan ik verder met slang de pomp aansluiten.Als ik gelijk vanuit de pomp met slang zou werken,wordt de pomp zijwaarts gedrukt door de stug-heit van de slang, nu kan ik rechte stukken slang gebruiken...

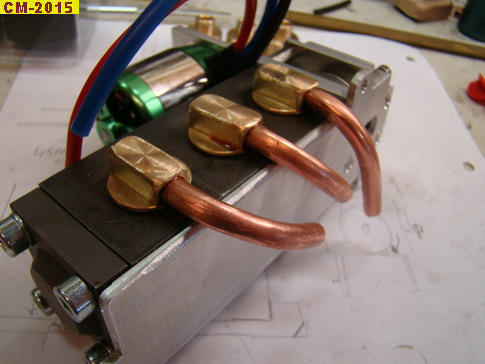

..hier zie je de leidingen onder de pomp,en rechts de olietank....
..hierboven kun je zien hoe krap alles op elkaar zit, het gaat net, de pomp kan nog vrij bewegen op de trillingsdempers....

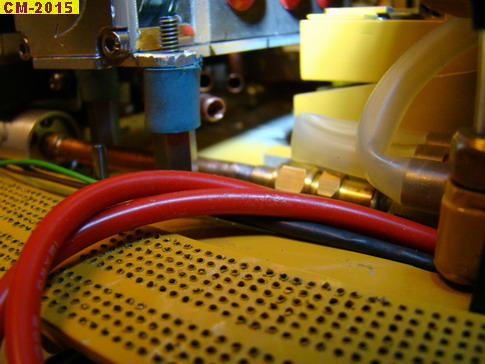

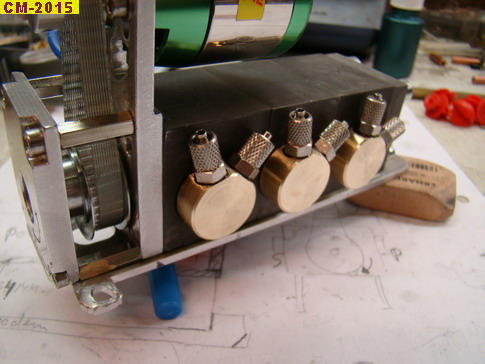

..en dit zijn de aansluitingen aan de druk-zijde van de pomp, met ieder 2 aftakkingen, 1 gaat naar het ventiel, de ander is voor de aansluiting van de drukmeter...
...close-uppie...
Allemaal een goede jaarwisseling gewenst, en houdt de vingers heel, die zijn onmisbaar in deze hobby !
Groetjes, Charlotte
weer iets verder...
..hier zie je de leidingen onder de pomp,en rechts de olietank....
..hierboven kun je zien hoe krap alles op elkaar zit, het gaat net, de pomp kan nog vrij bewegen op de trillingsdempers....
..en dit zijn de aansluitingen aan de druk-zijde van de pomp, met ieder 2 aftakkingen, 1 gaat naar het ventiel, de ander is voor de aansluiting van de drukmeter...
...close-uppie...
Allemaal een goede jaarwisseling gewenst, en houdt de vingers heel, die zijn onmisbaar in deze hobby !
Groetjes, Charlotte
Laatst bewerkt:
M
marcelinets
Guest
Je bouwt uit het niets een hele mooie graafmachine Charlotte,volg je bouwverslag al van het begin.
Voor jou ook een goede jaarwisseling.
Voor jou ook een goede jaarwisseling.
Catwoman
Vriend van modelbouwforum.nl
Dank jullie wel allemaal,
@ Stefan :ja idd, het begint nu echt te kriebelen,helaas moet ik nog even wachten,wacht nog op de uitgebreidde handleiding van de zender, weet nu niet hoe ik het mixen van de servo's van de ventielen voor elkaar moet krijgen, en wil dat eerst voor elkaar hebben voor ik het ventiel eiland aan ga sluiten.
Maar ondertussen ga ik verder met de inbouw en een plaats geven van de electronica; bec voeding, regelaar voor de pomp motor en de Beier soundmodule met speaker.
Ook moet ik de soundmodule nog programmeren, geluiden van de echte heb ik al.
Al met al, nog zat te doen...
Nogmaals, allemaal een goede jaarwisseling toegewenst !
Groetjes , Charlotte
@ Stefan :ja idd, het begint nu echt te kriebelen,helaas moet ik nog even wachten,wacht nog op de uitgebreidde handleiding van de zender, weet nu niet hoe ik het mixen van de servo's van de ventielen voor elkaar moet krijgen, en wil dat eerst voor elkaar hebben voor ik het ventiel eiland aan ga sluiten.
Maar ondertussen ga ik verder met de inbouw en een plaats geven van de electronica; bec voeding, regelaar voor de pomp motor en de Beier soundmodule met speaker.
Ook moet ik de soundmodule nog programmeren, geluiden van de echte heb ik al
.Al met al, nog zat te doen...
Nogmaals, allemaal een goede jaarwisseling toegewenst !
Groetjes , Charlotte
Top! Waarschijnlijk gaan wij wel even kijken, dus hoop ik dit model ook even in real live te zien.
Catwoman
Vriend van modelbouwforum.nl
..en verder...
...hierboven is een messing paneel te zien, wat dmv een scharnier aan de achterplaat van de ventielen geschroefd wordt, en er boven komt te liggen.
Aan deze plaat heb ik een kastje gesoldeerd waar de luidspreker in komt,dit kastje is aan de binnenzijde bekleed met afzuigkap filter materiaal om een voller geluid te krijgen.
Verder komt in het platte vak de Beier geluidsmodule.
Links is het zekeringhouders paneel te zien,wat gedemonteerd kan worden van de basisplaat ,zodat bij het eventueel moeten verwijderen van de ventielen het zekeringhouder paneel gedemonteerd kan worden,en dus niet alle kabels los gesoldeerd moeten worden.
..hier is de gehele plaat gemonteerd, en ook de speaker met beschermingsgaas, de soundmodule en het zekering paneel is gemonteerd.
Ook zijn alle spanningsaansluitingen gemaakt.
...hier een blik op het zekering paneel, de houders komen van Conrad, en zijn geschikt voor kleine auto zekeringen.Ik heb gekozen voor de zekeringen/houders omdat ze mooi klein en compact zijn,en makkelijk te plaatsen,verder heb ik voor de pompmotor een zekering van 20 a 30 A nodig, en deze zijn in de auto uitvoering makkelijk te krijgen en goedkoop.
...hier is te zien hoe het paneel open geklapt kan worden...

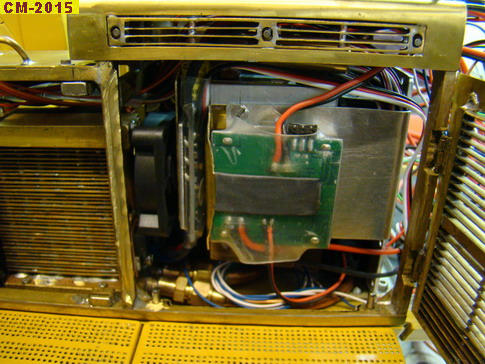

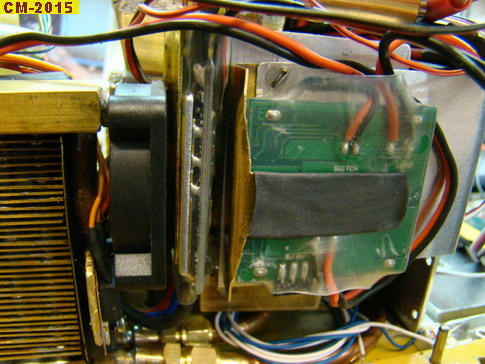

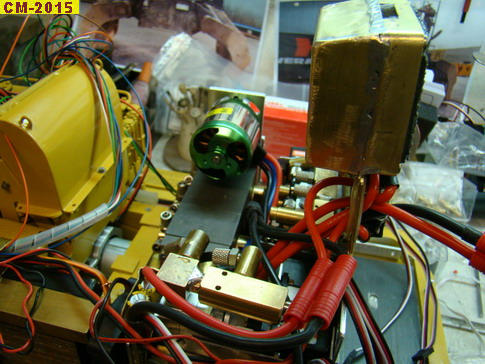

...hier een blik op de zijkant, naast de radiateur heb ik nog een klein ventilatortje geplaatst, deze blaast naar rechts, waar de regelaar voor de pomp motor zit naast de ventilator, het "metalen" streepje dus ,wat verder naar rechts zie je een groot groen vlak, dit is de achterzijde van de Bec voeding,die ook enigszins door de ventilator gekoeld wordt....
..hier is de behuizing even geplaatst, zoals te zien is, is er weinig ruimte meer over....
groetjes, Charlotte
...hierboven is een messing paneel te zien, wat dmv een scharnier aan de achterplaat van de ventielen geschroefd wordt, en er boven komt te liggen.
Aan deze plaat heb ik een kastje gesoldeerd waar de luidspreker in komt,dit kastje is aan de binnenzijde bekleed met afzuigkap filter materiaal om een voller geluid te krijgen.
Verder komt in het platte vak de Beier geluidsmodule.
Links is het zekeringhouders paneel te zien,wat gedemonteerd kan worden van de basisplaat ,zodat bij het eventueel moeten verwijderen van de ventielen het zekeringhouder paneel gedemonteerd kan worden,en dus niet alle kabels los gesoldeerd moeten worden.
..hier is de gehele plaat gemonteerd, en ook de speaker met beschermingsgaas, de soundmodule en het zekering paneel is gemonteerd.
Ook zijn alle spanningsaansluitingen gemaakt.
...hier een blik op het zekering paneel, de houders komen van Conrad, en zijn geschikt voor kleine auto zekeringen.Ik heb gekozen voor de zekeringen/houders omdat ze mooi klein en compact zijn,en makkelijk te plaatsen,verder heb ik voor de pompmotor een zekering van 20 a 30 A nodig, en deze zijn in de auto uitvoering makkelijk te krijgen en goedkoop.
...hier is te zien hoe het paneel open geklapt kan worden...
...hier een blik op de zijkant, naast de radiateur heb ik nog een klein ventilatortje geplaatst, deze blaast naar rechts, waar de regelaar voor de pomp motor zit naast de ventilator, het "metalen" streepje dus ,wat verder naar rechts zie je een groot groen vlak, dit is de achterzijde van de Bec voeding,die ook enigszins door de ventilator gekoeld wordt....
..hier is de behuizing even geplaatst, zoals te zien is, is er weinig ruimte meer over....
groetjes, Charlotte
Laatst bewerkt:
Catwoman
Vriend van modelbouwforum.nl
Thanks!,
weer iets verders...

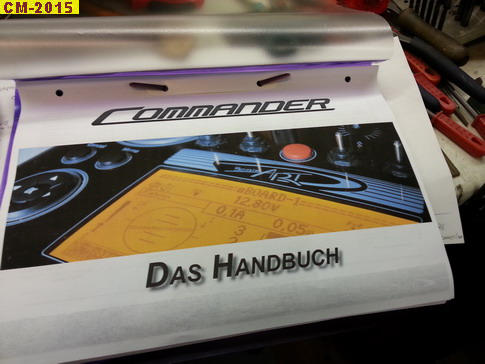

..eindelijk het grote handboek van de zender ontvangen, heb een voorlopige versie electronisch gekregen in de Duitse taal, met dank aan Hobma Modelbouw en Scale-Art....
..omdat de servo snoertjes te kort waren,deze verlengt door van een langer snoer de stekker af te knippen, en ook bij de servo is het stekkertje afgeknipt, en deze twee daarna aan elkaar gesoldeerd.Omdat het kabeltje stekkerloos was,ook gelijk een geel krimpkousje geplaatst,zodat ik daar het plaats nummer van de ontvanger op kon schrijven....
..en daarna kon het programmeren starten...

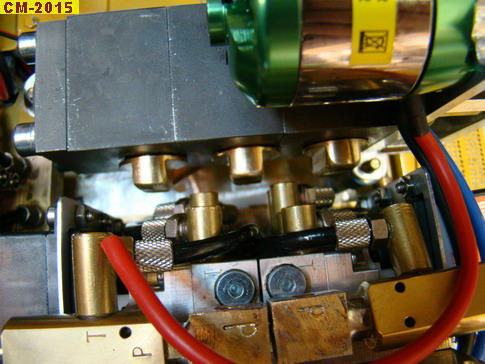

...bij elk ventiel blok zijn de servo's nu zo geprogrammeerd dat de druk regel servo open staat,als er verder geen hydrauliek functie geactiveerd is,waardoor er een drukloze rondpomp mogelijk is.
Wordt er nu een hydrauliek functie bekrachtigd,dan sluit het drukregel ventiel gelijk helemaal, en kan er druk opgebouwd worden om de hydrauliek functie aan te sturen.
Dit alles is in de zender mbv mixers ( 3 per ventielblok) geprogrammeerd.
De pompmotor wordt aangestuurd dmv een draaiknop op de zender.
Hiermee kan de pomp aangezet worden,en bijvoorbeeld stationair laten draaien,of harder.
Via de zender is alles weer gemixed met de sticks,zodat bij bedienen van een hydrauliek functie de pomp aanloopt,of harder gaat draaien,afhankelijk van hoe de draaiknop staat.

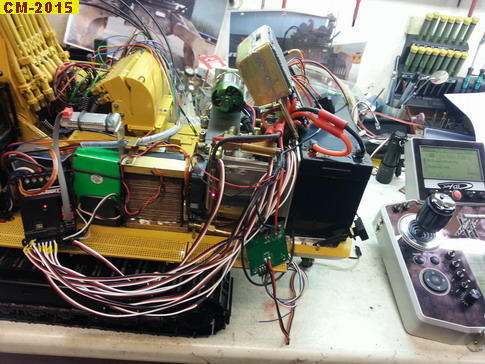

Volgende stap is nu alle slangen plaatsen tussen ventielen en het centrale slangen blok in de kraan .
Groetjes,Charlotte
