Bouw van Upshur Hit & Miss motor

Discussie in 'Stoom techniek' gestart door R Groen, 22 jul 2020.

  1. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    279
    Locatie:
    Spijk, West Betuwe
    Ziet er geweldig uit Ruud, ben jaloers!

  2. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    407
    Locatie:
    Elburg
    Vandaag de cilinderkop bewerkt.
    Alle gaten voor, bevestiging, kleppen en bougie geboord en daarna opmaat gefreesd.
    Nu de klepgeleiders draaien en inpersen en schroefdraad tappen voor de bougie.
    IMG_5938 small.JPG IMG_5940 small.JPG
    En weer wat verder op weg naar het eind resultaat.
    Goed weekend en de groetjes,
    Ruud.

    ozy, Gea en Potter vinden dit leuk.
  3. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    407
    Locatie:
    Elburg

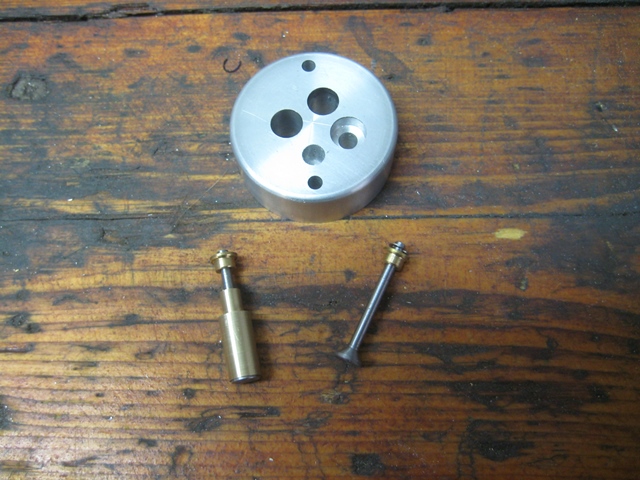

    Vanmiddag weer verder met de cilinderkop.
    Klepgeleiders gemaakt en met loctite (voor de zekerheid) in de kop geperst.
    Schroefdraad (UNEF 1/4 x 32) in de kop getapt voor de bougie.
    IMG_5944 small.JPG IMG_5945 small.JPG
    IMG_5946 small.JPG IMG_5948 small.JPG
    Goed weekend en de groetjes,
    Ruud.

    ozy, JeroenDorr, Gea en 3 anderen vinden dit leuk.
  4. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    407
    Locatie:
    Elburg

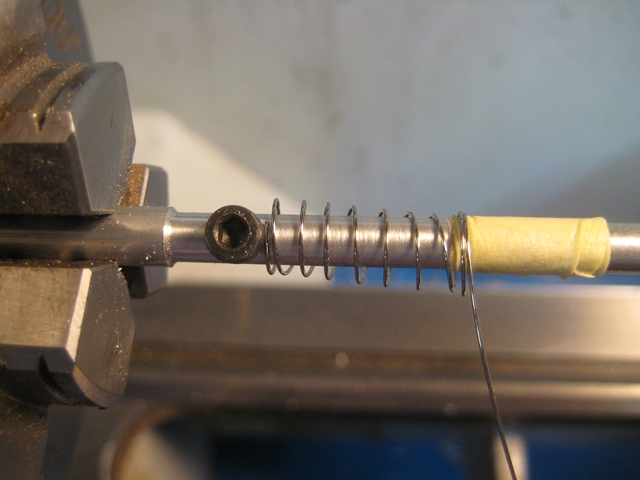

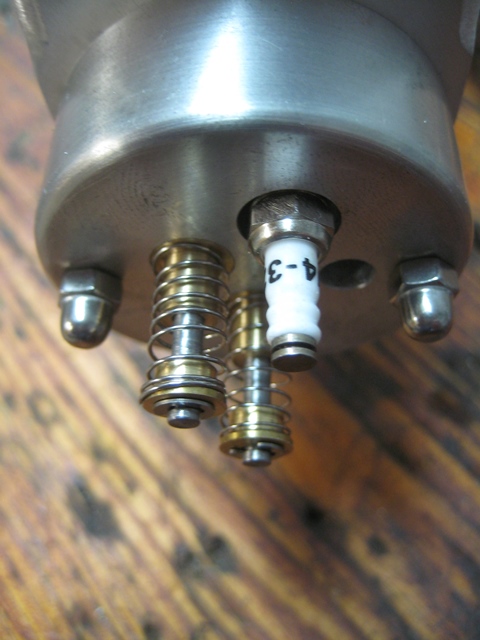

    Vanmiddag eens geprobeerd om veren voor bediening van de kleppen te maken.
    Dit ging boven mijn verwachting goed.
    Twee verschillende dikte en in één keer geslaagd.
    IMG_5955 small.JPG
    IMG_5957 small.JPG
    Fijne zondag en de groeten,
    Ruud.

    ozy, Demaic, Potter en 4 anderen vinden dit leuk.
  5. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.202
    Locatie:
    noord-limburg
    Veren maken

    geprobeerd om veren voor bediening van de kleppen te maken.

    Mooi gelukt,
    En welk draad heb je bebruikt?
    Verenstaaldraad, rvs-lasdraad of anders?

    Willum

  6. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    407
    Locatie:
    Elburg
    RVS veren-staal bij AliExpress besteld, hebben diverse dikten.
    Ik heb ook wel eens gehoord dat je (voor deze kleine veertjes) gitaarsnaren kunt gebruiken.
    Groet, Ruud.

  7. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    545
    Gitarensnaren weet ik niet , ik dacht dat het verschillende draadjes in elkaar gedraaid waren , maar pianosnaar is wel bruikbaar.
    In elk geval , goe bezig Ruud .:thumbsup:

    Dirk.

    Demaic en R Groen vinden dit leuk.
  8. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    279
    Locatie:
    Spijk, West Betuwe
    Daar zeg je zo wat. Ik had me niet gerealiseerd dat natuurlijk bougies geen metrisch draad hebben. Als ik de bougie die ik van je heb gekregen in Debbie wil gebruiken moet ik daar wel even rekening mee houden. De doe het zelf bougie zit in een M10 draad!

    Wordt trouwens wel mooi jouw motortje!

    Jeroen

  9. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    407
    Locatie:
    Elburg
  10. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    407
    Locatie:
    Elburg
    Zou ook kunnen Dirk ik ben niet muzikaal:D:D:D
    Groet, Ruud.

  11. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    407
    Locatie:
    Elburg
    Vanavond de motor even gelaten voor wat hij is.
    Ik had zin in wat anders en heb mij gestort op het onderstel waar ik de motor straks op wil zetten.
    Van een kennis een mooi stukje hardhout gekregen waar ik wel wat van kon maken.

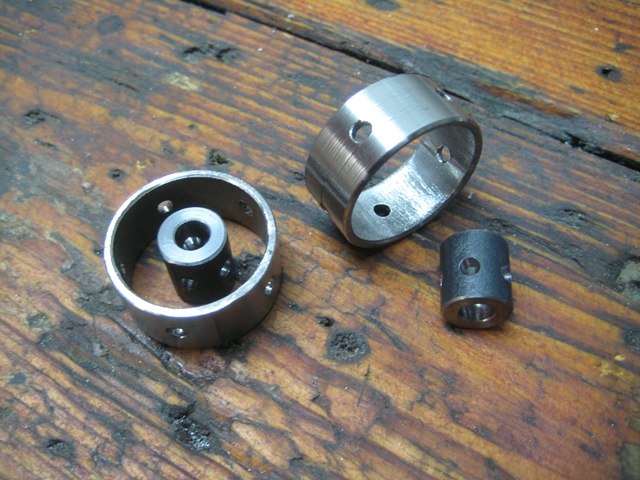

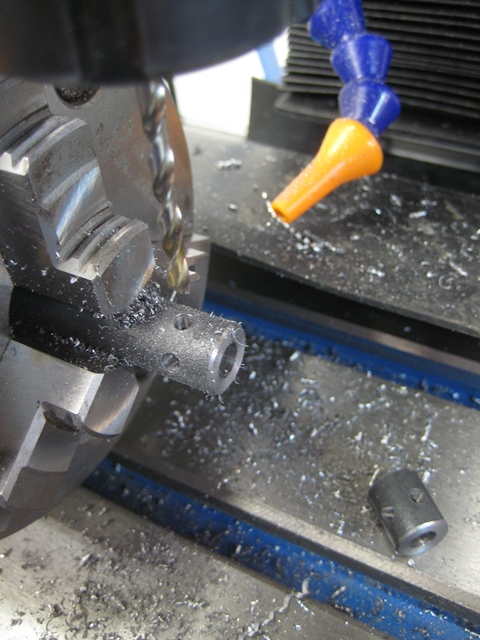

    Het onderstelletje wil ik in de vorm van een liggend steekwagentje maken, dus eerst een paar wielen maken.
    IMG_5962 small.JPG IMG_5965 small.JPG
    IMG_5966 small.JPG IMG_5970 small.JPG

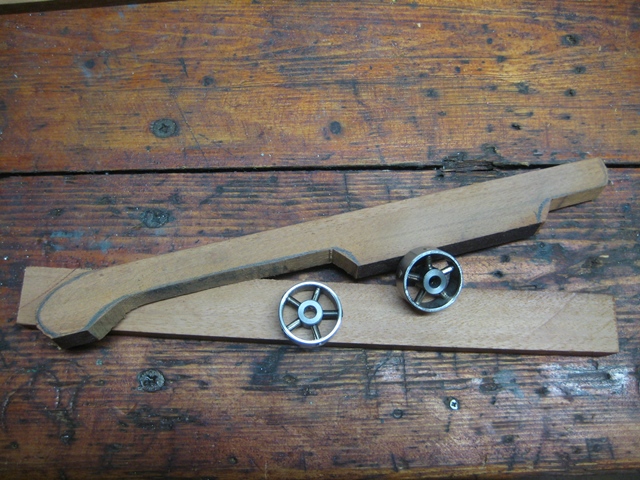

    En daarna het model in het hardhout zagen.
    IMG_5975 small.JPG IMG_5974 small.JPG
    Morgen verder.
    De wielen hardsolderen (nu maar eens kijken of de cursus geholpen heeft).
    Groet, Ruud.

    ozy, Jan Walpot, Gea en 3 anderen vinden dit leuk.
  12. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    407
    Locatie:
    Elburg
    Scientia potentia est, of te wel "Kennis is Macht"

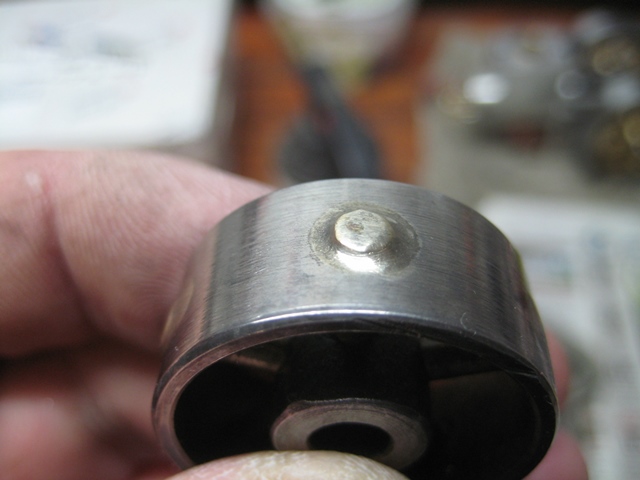

    Wat ben ik blij dat ik de cursus hardsolderen heb gevolgd.
    Vanmorgen de wieltjes van het onderstelletje zilver hard-gesoldeerd, en hierbij uiteraard de kennis van de cursus op toegepast.
    Met trots kan ik zeggen dat ik tevreden ben en dat het nu een plezier is om te solderen.
    IMG_5978 small.JPG
    IMG_5981 small.JPG
    Nu nog de bulten wegslijpen (dat is dan wel weer jammer maar een wiel heeft geen bulten) en dan zijn de wielen al klaar.
    Voor eenieder die nog twijfelde of hij de cursus wil volgen, DOEN !!!
    Groet, Ruud.

    Laatst bewerkt: 18 nov 2020
    ozy, willum, Potter en 3 anderen vinden dit leuk.
  13. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    407
    Locatie:
    Elburg

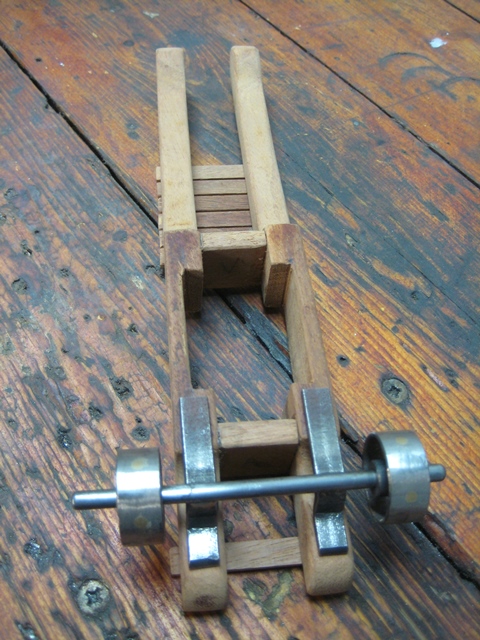

    Vanmiddag weer even verder met het onderstel.
    Uitsparing gemaakt voor de cdi unit, passen en meten.
    As voor de wielen gemaakt (ook weer zilver hard-gesoldeerd)
    IMG_5986 small.JPG IMG_5989 small.JPG
    IMG_5990 small.JPG IMG_5991 small.JPG
    Groet,
    Ruud.

    ozy, Jan Walpot, Zeiler en 3 anderen vinden dit leuk.
  14. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.202
    Locatie:
    noord-limburg
    Ruud,

    Heb je de wielen afgedraaid?
    Ziet er netjes uit.
    Trouwens die zilverhardsoldering ziet er ook netjes uit.
    Mooi aangevloeit.
    Je weet de opgedane ervaring goed toe te passen.
    Super, en met veel enthousiasme.
    Ik krijg er gewoon goeie zin van.

    Veel modelbouwplezier,
    Willum

    Zeiler vindt dit leuk.
  15. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    407
    Locatie:
    Elburg
    Nee Willum, ik heb de wielen langs de bandschuurmachine gehaald.
    Ik vind het zelf mooier als zulke wielen wat ruw zijn en iets slingeren.
    Vroeger werden zulke karretjes (denk ik) van oude herbruikbare spullen gemaakt en ik vind het mooi als het een beetje oud lijkt.
    As en wielen worden zwart gemaakt en het hout moet nog wat butsen krijgen en word dan gebeitst.
    Het solderen is super gelukt !!!!
    Groet, Ruud.

    Johannes59 en willum vinden dit leuk.
  16. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    407
    Locatie:
    Elburg

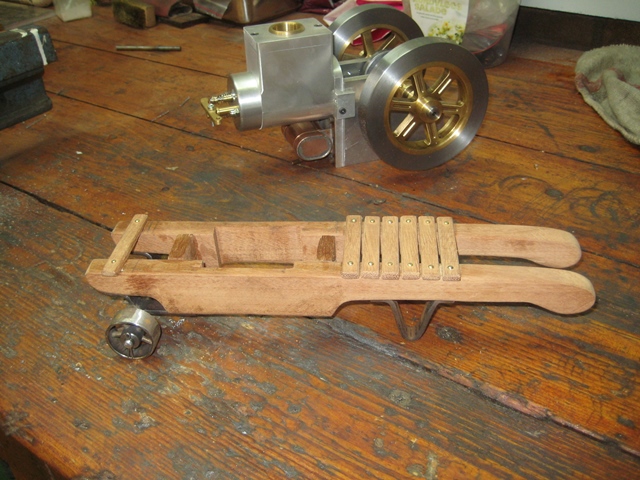

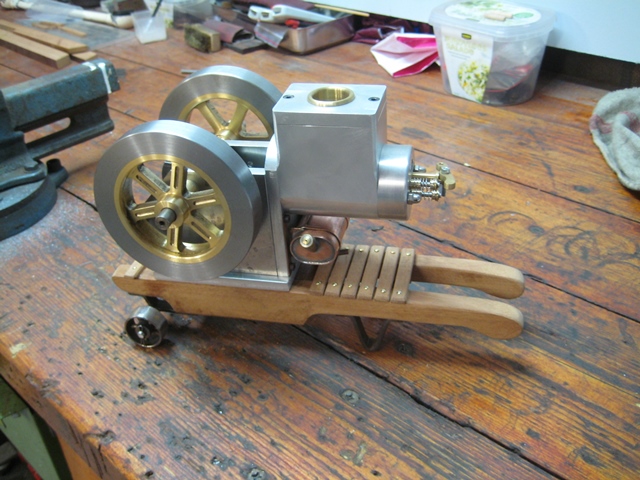

    De steekwagen is af.
    Nog even schuren, schilderen en beitsen.
    Voor houtbewerking ben ik ook wel geslaagd, nu weer door met de motor.....
    IMG_5992 small.JPG IMG_5994 small.JPG
    Groet, Ruud.

    ozy, Jan Walpot, Potter en 1 andere persoon vinden dit leuk.
  17. Johannes59

    Johannes59

    Lid geworden:
    18 sep 2019
    Berichten:
    348
    Locatie:
    Zwolle
    Wordt mooi Ruud!!

    R Groen vindt dit leuk.
  18. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    279
    Locatie:
    Spijk, West Betuwe
    Ziet er geweldig uit Ruud!

  19. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.571
    Locatie:
    HELLEVOETSLUIS
    Dit onderstel ziet er inderdaad prachtig uit!
    Ga je nu een tweede onderstel maken voor de accu en het ontstekingscircuit?
    In het verleden heb ik onderstellen gezien, verlengt met een "gereedschapskist".
    Hierin zat de accu en het ontstekingscircuit van de bougie.
    Groet, Henk

  20. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.202
    Locatie:
    noord-limburg
    Voor houtbewerking ben ik ook wel geslaagd

    Ruud, heb je voor houtbewerking ook een cursus gehad?
    Ook dat ziet er top uit.
    Gewoon zo verder.

    Veel modelbouwplezier,
    Willum
