Bouw van Upshur Hit & Miss motor

Discussie in 'Stoom techniek' gestart door R Groen, 22 jul 2020.

  1. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    312
    Locatie:
    Elburg
    Dat is ook de reden dat ik het gekartelde handwieltje niet te groot heb gemaakt.
    Ik wil graag contact en gevoel met de tap houden zodat ik een kleine tap niet te gauw breek.
    Kracht is moment maal arm is mij ooit geleerd.
    Groet,
    Ruud.

  2. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.956
    Locatie:
    noord-limburg
    Tap Tooltje gemaakt.

    Ik lees dit nu net.
    Dat is een leuk ding.
    En bijna alles rvs.
    Petje af voor deze kerel.

    Veel modelbouwplezier,
    Willum

    R Groen vindt dit leuk.
  3. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    312
    Locatie:
    Elburg

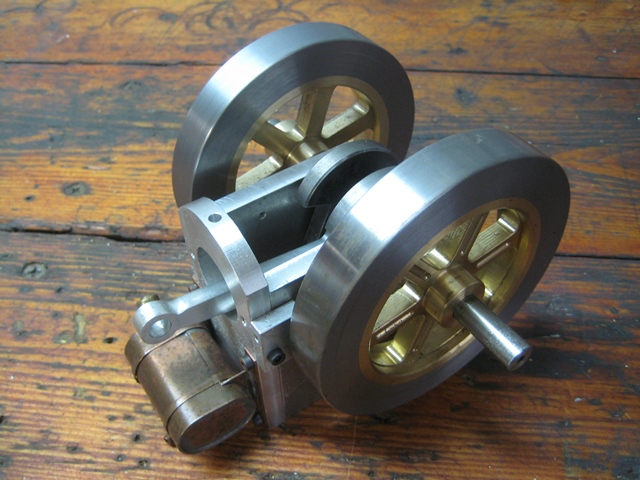

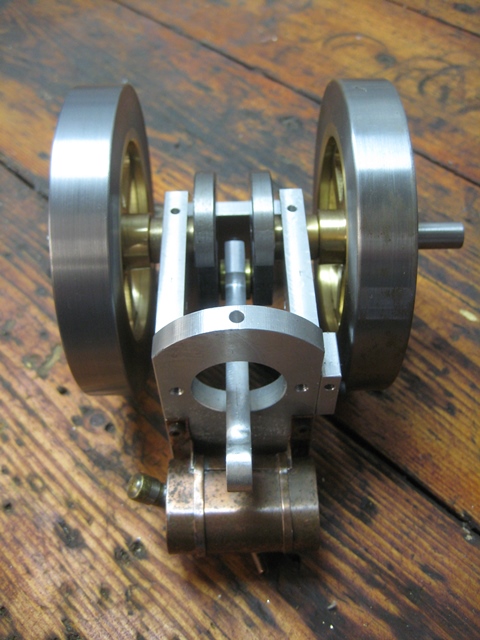

    Vandaag het tweede vliegwiel afgemaakt.
    Net als vorige keer had ik het binnen gedeelte al een paar dagen in de vriezer liggen.
    De buiten ring op 200 graden in de oven.
    De hele handel in elkaar gemaakt met loctite.

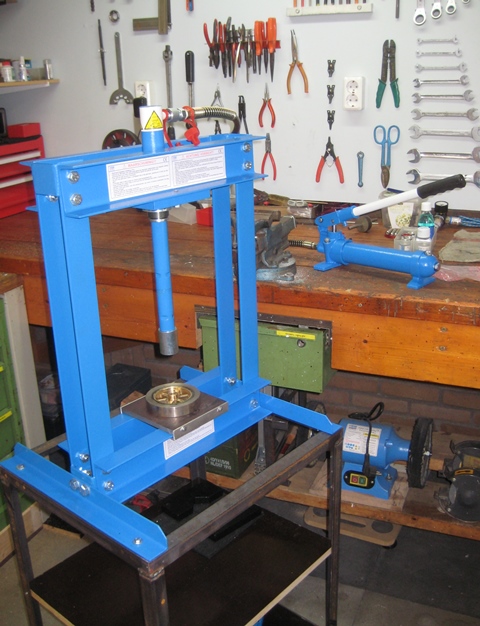

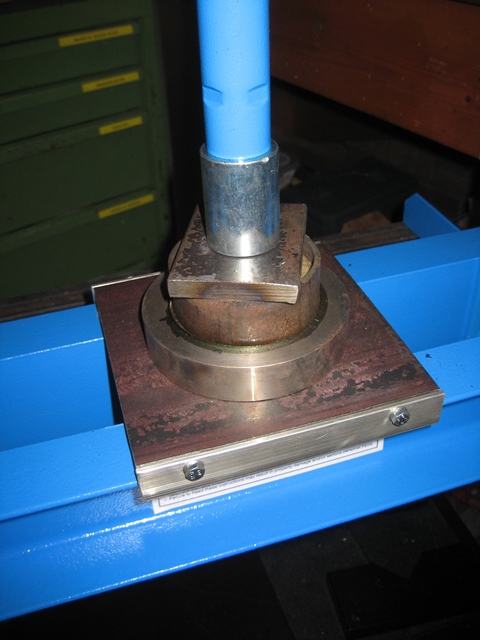

    En toen onder de nieuwe pers en zachtjes in elkaar geperst (ging helemaal super).

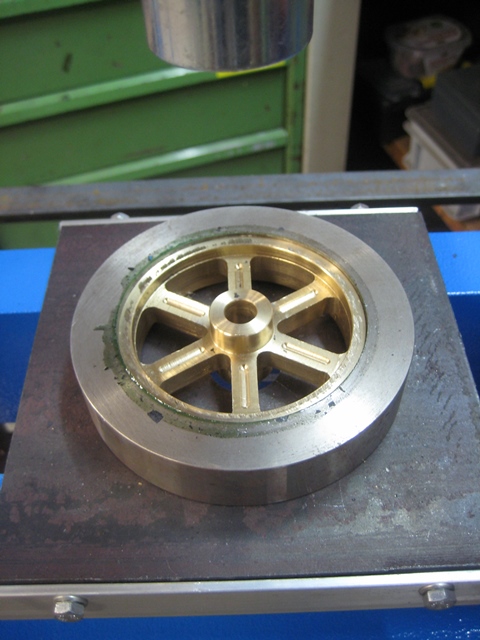

    Daarna even netjes op maat gedraaid en klaar is het tweede vliegwiel.
    IMG_5855 small.JPG IMG_5857 small.JPG
    IMG_5856 small.JPG IMG_5860 small.JPG
    IMG_5859 small.JPG
    Groet,
    Ruud.

    Potter, Zeiler, Gea en 4 anderen vinden dit leuk.
  4. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.956
    Locatie:
    noord-limburg
    Goed gereedschap is geld waard.
    Jij kunt er mee werken.
    Dat is goud waard.

    Mooi werk....

    Veel modelbouwplezier,
    Willum

    Zeiler en R Groen vinden dit leuk.
  5. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    500
    Heel juist !! :):)

    R Groen en willum vinden dit leuk.
  6. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    312
    Locatie:
    Elburg

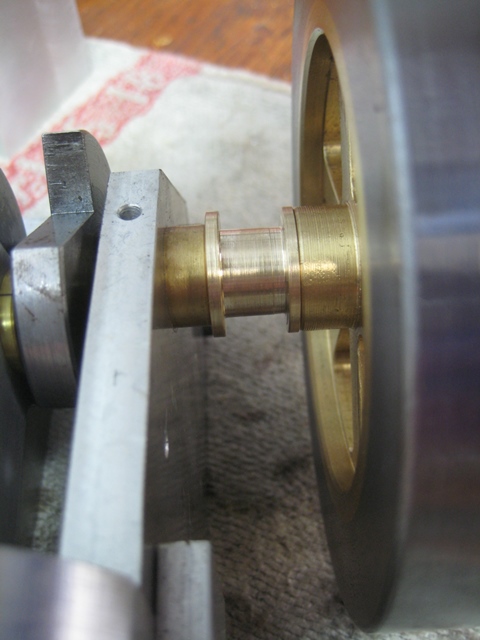

    Voordat ik de draaibank wilde ombouwen om de cilinder te gaan maken heb ik nog even gauw een onderdeel van de regulator gedraaid.
    Ik vond nog een mooi stukje messing hiervoor en bedacht dat ik dat eerst nog wel even kon maken.
    Het was een vrij simpel onderdeel recht toe recht aan.
    Dus weer een stapje verder in de bouw.

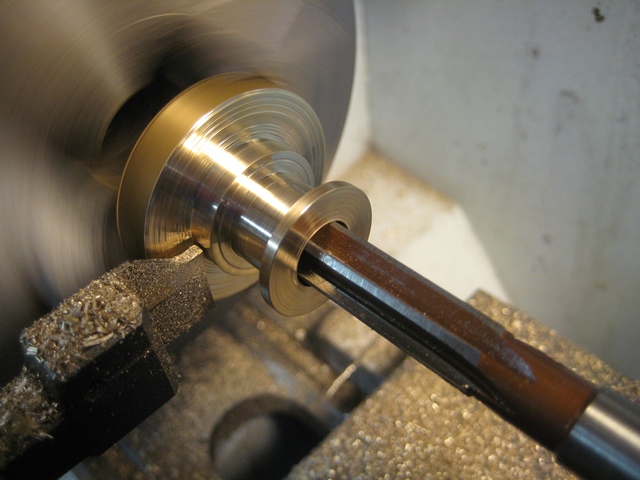

    IMG_5866 small.JPG IMG_5867 small.JPG
    IMG_5868 small.JPG
    Prettig weekend en de groeten,
    Ruud.

  7. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    603
    Locatie:
    Giessenburg
    Mooi stuk vakwerk.

    R Groen vindt dit leuk.
  8. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    312
    Locatie:
    Elburg

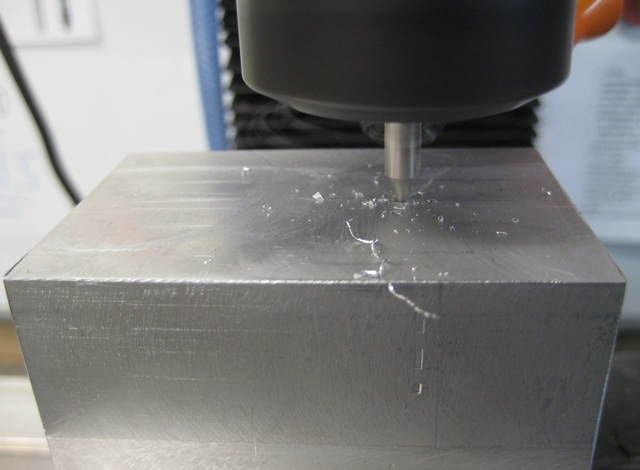

    Aanvang gemaakt met de cilinder.

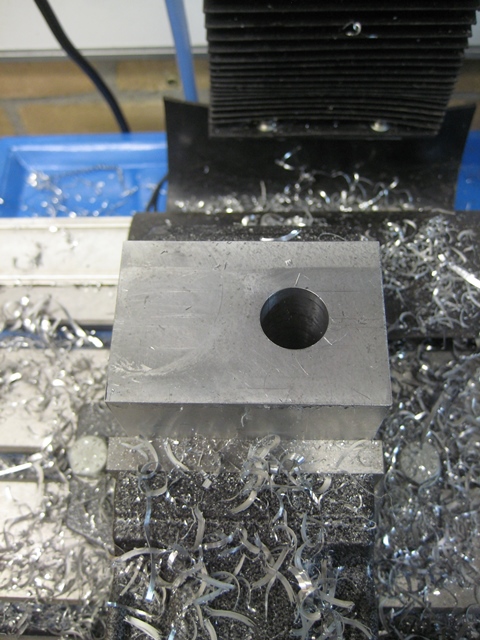

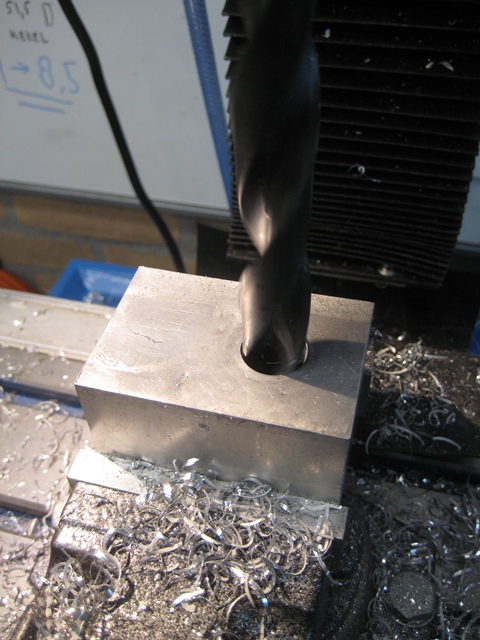

    Ik heb hem gecenterd in de freesbank en daarna opgeboord in stappen tot de grootste boor die ik had (17.5mm)
    IMG_5872 small.JPG
    IMG_5880 small.JPG IMG_5887 small.JPG
    Toen de vierklauw op de draaibank gemonteerd en het blok uitgeklokt.
    IMG_5888 small.JPG

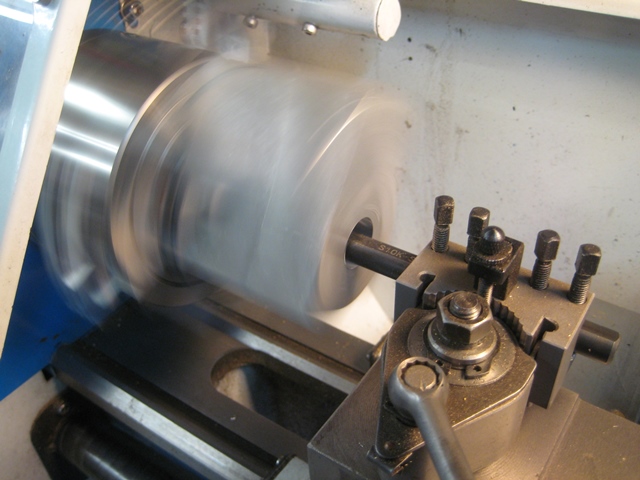

    Toen voorzichtig laten draaien 300 toeren.
    Best wel eng zo'n groot blok excentrisch laten draaien.
    Maar elke keer 0.25mm (ik heb de tijd)
    En tot nu toe gaat het goed.
    IMG_5890 small.JPG
    Zit nu op 22 mm en moet naar 27.5mm.
    Nu een pijpje bier en volgende week verder.
    Goed weekend en de groetjes,
    Ruud.

  9. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    1.956
    Locatie:
    noord-limburg
    17,5mm boor, dat is al een flinke bengel.
    Flink blokje alu.
    Gaat allemaal goed komen Ruud,

    Maak mooi werk, heb plezier.
    Willum

    R Groen vindt dit leuk.
  10. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.279
    Locatie:
    HELLEVOETSLUIS
    Ruud,
    Waarschuwing!
    Bij het uitdraaien van de boring loop je het gevaar, dat de onderste klauw op de foto binnen de cilinder diameter staat.
    Gevolg, de beitel botst tijdens de laatste gangen tegen de klauw.

    Ik heb ervaring. Gelukkig niet de beitel maar met de boor.
    https://www.modelbouwforum.nl/threads/dockyard-v-stoommachine.271389/page-2#post-4090162

    Verzoek, kijk op vrijheid voor de boring.
    Zo nodig, draai de klauw om en klok alles opnieuw uit.
    Een botsing van de binnendraai beitel op een klauw van de vierplaat kan schade veroorzaken op je draaibank.
    Doe je voordeel, Groet Henk

  11. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    312
    Locatie:
    Elburg
    Henk,
    Ik draai hem niet helemaal tot het einde uit.
    Ik zit tot ongeveer 1 tot 1,5 mm voor het einde.
    Als ik hem op de goede maat heb, draai ik hem om (wel extra werk maar wel veiliger) en probeer het laatste stukje te doen.
    Ik vond dit al eng, zo'n groot slingerend blok, maar ik doe het voorzichtig aan.
    Groet, Ruud.

  12. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.279
    Locatie:
    HELLEVOETSLUIS
    Ik bedoel niet het slingerend blok aan de buitenkant, maar de voet, steun, laatste deel van de klauw bij de boring, waarop het werkstuk is afgesteund.
    Dit deel, voet, steunvlak kan binnen de diameter liggen van de diameter van de boring van de cilinder.
    Over omdraaien van het werkstuk.
    Een boring dien je in één bewerking uit te voeren.
    Na omdraaien van het werkstuk heb je twee van elkaar onafhankelijke boringen, die niet in één lijn staan.
    Dus de boring maken in één opspanning/bewerking.
    Na het bewerken in één opspanning kan je de boring op de correcte diameter ruimen.
    Groet Henk

  13. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    312
    Locatie:
    Elburg
    Henk,
    In dit blok komt een cilinderbus.
    Deze word met loctite vastgezet in dit blok.
    Dit blok dient voor de waterkoeling, de zuiger komt dus niet hierin maar in de later in dit blok geplaatste cilinderbus.
    Als alles straks klaar is zal het wel duidelijk worden denk ik..
    Groet, Ruud.

  14. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    312
    Locatie:
    Elburg
    Koellichaam verder uitgedraaid.
    Het is gelukt om hem geheel uit te draaien, het laatste stukje elke keer een 0.1mm.
    Cilinderbus past perfect.

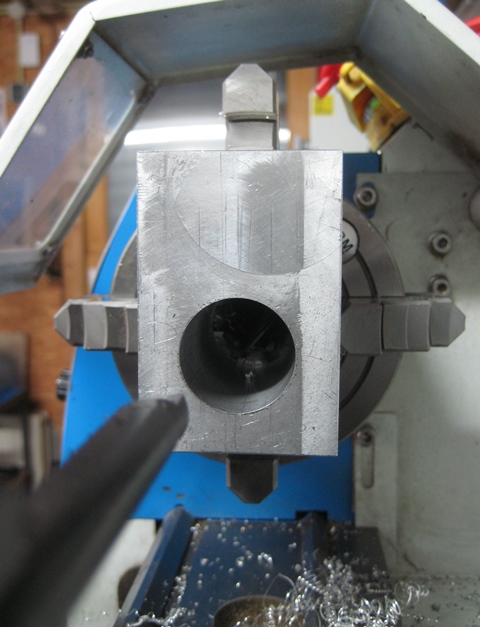

    IMG_5896 small.JPG
    Cilinderbus word met loctite vastgezet in het koellichaam.
    Wat rest is een uitsparing in het koellichaam draaien waar een o-ring inkomt voor de afdichting met de cilinderkop.
    IMG_5894 small.JPG
    Video van het uitdraaiden van het koellichaam.

    Groet, Ruud.

  15. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    312
    Locatie:
    Elburg

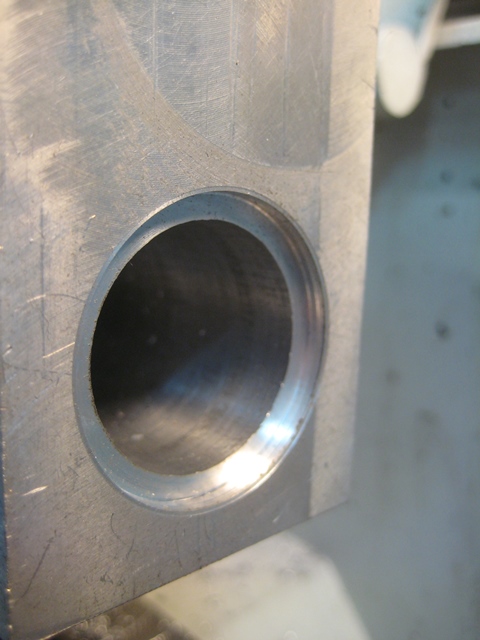

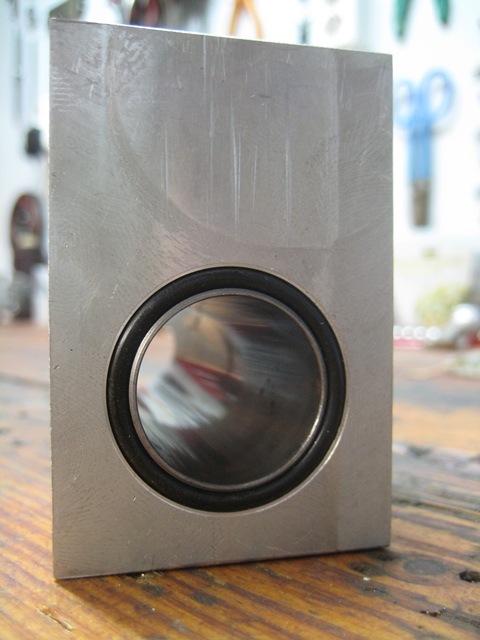

    Net nog even de uitsparing voor de o-ring gedraaid.
    Cilinderbus met o-ring tijdelijk geplaatst.
    Ik ben weer tevreden.
    Nu het koellichaam nog uitfrezen en de onderzijde mooi rond frezen en vijlen.
    IMG_5899 small.JPG IMG_5906 small.JPG
    Groet,
    Ruud.

    willum, JeroenDorr, Jan Walpot en 4 anderen vinden dit leuk.
  16. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.279
    Locatie:
    HELLEVOETSLUIS
    Vraag , heeft de cilinderbus een kraag voor de afdichting?
    Of laat je een te dunne O-ring zien, daar deze zowel op de cilinderbus, als wel op het cilinderdeksel moet afdichten?
    Helaas heb ik geen tekening, vandaar de vraag.
    Groet, Henk.

  17. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    312
    Locatie:
    Elburg
    Henk,
    Bij foto twee zie je de o-ring met de cilinder bus geplaatst.
    Of te wel de o-ring zit daar om de clinderbus en in het koelblok.
    De o-ring zit strak om de cilinderbus en komt iets (+/- 0,2mm) buiten het koelblok.
    De cilinderkop komt hier strak tegen aangeschroefd.
    Foto één is dus nog zonder cilinderbus.
    Groet, Ruud.

  18. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    312
    Locatie:
    Elburg
    Het koelblok weer verder bewerkt.

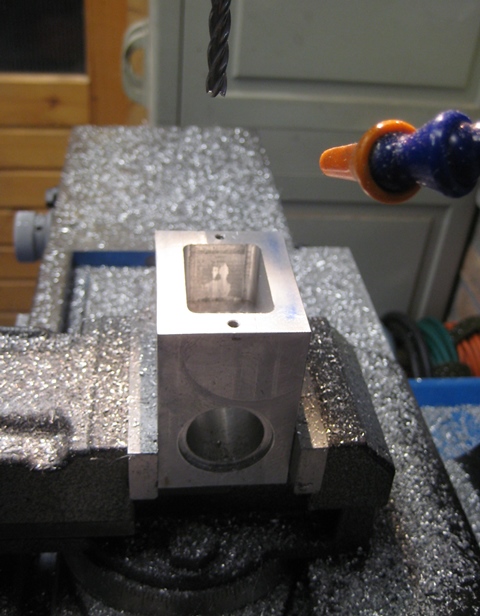

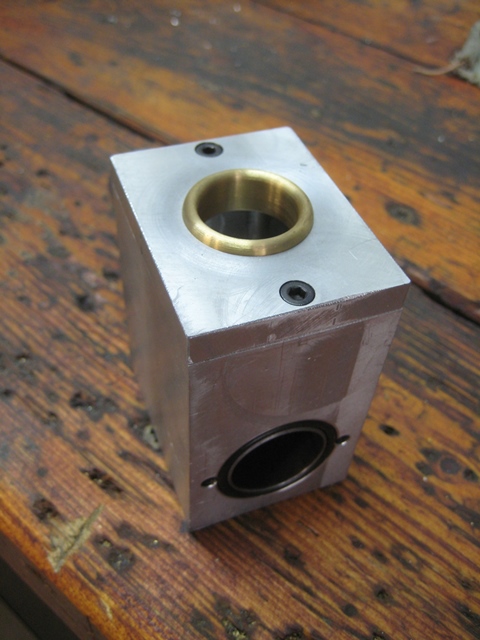

    Bakje voor waterkoeling erin gefreesd en de twee gaten voor bevestiging aan het frame geboord.
    Vanmorgen door mijn rug gegaan dus komt de modelbouw even op een laat pitje te staan.
    Komend weekend maar even kalm aandoen.
    IMG_5908 small.JPG
    IMG_5911 small.JPG IMG_5912 small.JPG
    Groet, Ruud.

    JeroenDorr, Gea, Stoompomp en 1 andere persoon vinden dit leuk.
  19. ruudxd

    ruudxd Forum veteraan

    Lid geworden:
    25 nov 2007
    Berichten:
    6.122
    Locatie:
    Zwolle
    Beterschap!

    R Groen vindt dit leuk.
  20. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    312
    Locatie:
    Elburg
    Weer rustig aan de gang gegaan met de motor.

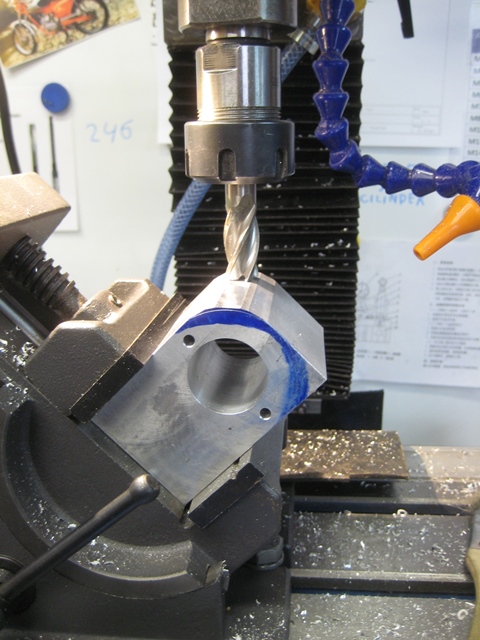

    Van de ronde kant de hoekjes af gefreesd en daarna op de bandschuurmachine het model er aangemaakt.
    IMG_5915 small.JPG
    IMG_5918 small.JPG
    IMG_5926 small.JPG

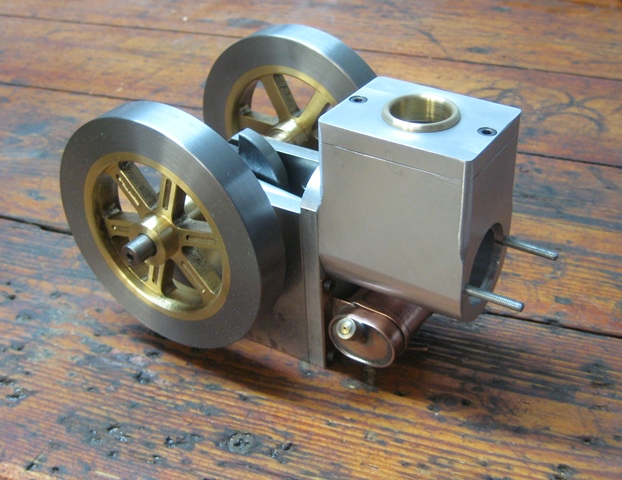

    Je kunt nu al een beetje zien hoe de motor er straks uit moet gaan zien.
    Groet,
    Ruud.

    Potter, JeroenDorr, Zeiler en 3 anderen vinden dit leuk.
