Bouwverslag Foka4 ( Rosenthal romp )

Even een testfilmpje over het snijden van tempex met vacuumzuiging van het blok....
Heb een stofzuiger met regeling aangesloten op de vacuumtafel en even een test gedaan
Lees goed !!! DIT IS EEN TEST !!! ;) en zoals je kan zien ligt er géén gewicht op het tempexblok :rolleyes:


Ben best wel tevreden met het resultaat ...

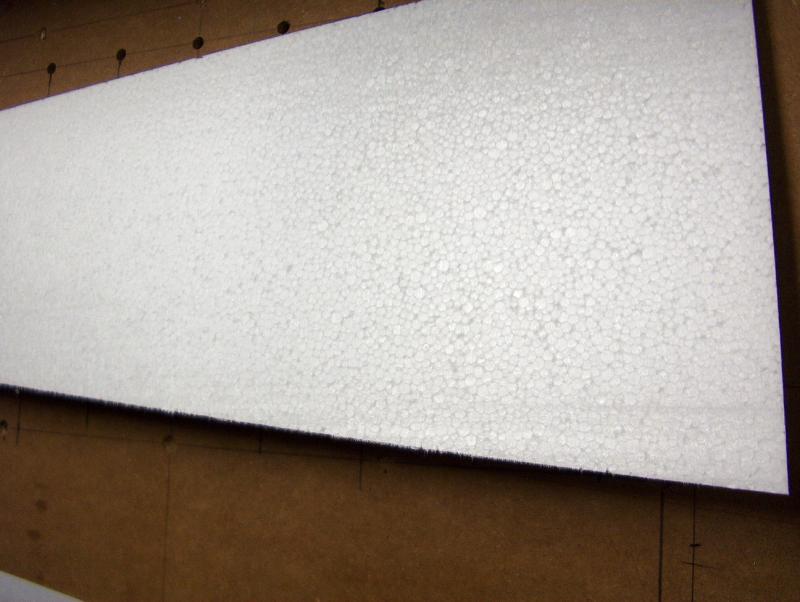

full


SPIEGELGLAD

Laatst bewerkt door een moderator:
Vandaag worden de vier vleugels, stabilo's en rudders gesneden ( 36 blokken tempex ):banana:

De draad zal wel warm staan hé :wink:

Laatst bewerkt:
Vandaag hebben we ook eens een andere gravitycutter getest....
Deze heeft betere afstelmogelijkheden dan de andere

full


Hier zijn de andere drie trotse bezitters van een Foka4 op te zien bij het snijden van stabilo's :smile:

Voor vandaag zijn we gestopt omwille van andere verplichtingen, morgen doen we verder :wink:

Laatst bewerkt door een moderator:
Deze gravitycutter is van forumgebruiker Foka4, we moesten hem nog installeren en hebben eens dikkere gloeidraad gebruikt ( dikte 0,54 mm. )
Gaat prima moet ik zeggen in kombinatie met de snijprofielen uit 6 mm. MDF
Voor de eerste ingebruiksname van deze profielen smeer in ze eerst in met kaarsvet. Het kaarsvet zorgt ervoor dat de gloeidraad mooi over het profiel glijd en maakt het oppervlak nog gladder.
De draad heeft ook een groter raakoppervlak met deze MDF profielen...

Laatst bewerkt:
knife-edge zei:
Voor de eerste ingebruiksname van deze profielen smeer in ze eerst in met kaarsvet. Het kaarsvet zorgt ervoor dat de gloeidraad mooi over het profiel glijd en maakt het oppervlak nog gladder.
De draad heeft ook een groter raakoppervlak met deze MDF profielen...
Klik om te vergroten...

Probeer eens alu-plakband. :p
Als je dit over de mal heen plakt heb je een super glad oppervlakte.
Het plakband is zo dun, dat het voor het snijden niet uitmaakt.

Succes met snijden.

Gerhard

GdeGroot zei:
Probeer eens alu-plakband. :p
Als je dit over de mal heen plakt heb je een super glad oppervlakte.
Het plakband is zo dun, dat het voor het snijden niet uitmaakt.

Succes met snijden.

Gerhard
Klik om te vergroten...

Gerhard,

Alu plakband is op zich een goed idee, alleen zal het de gloeidraad afkoelen volgens mij....

We snijden met een heel hoge trekkracht op de draad ( daarom die test met de dikkere draad ) en een zo laag mogelijke temperatuur zodat er fijne "spinnewebben" achterblijven als de draad uit het blok komt. De draad blijft zo minimaal achter in het midden t.o.v. de uiteinden en dan is de juistheid van het profiel optimaal.
Het is ook een voordeel dat we dit project als " team " kunnen uitvoeren >>>> met verschillende personen weet je meer dan alleen... Iedereen draagt zoals reeds eerder gezegd zijn steentje bij :wink:

Laatst bewerkt:
Heb juist nog een verbetering aangebracht... De klem die de gloeidraad van de gravitycutter bijstuurde heb ik vervangen door een nieuwe " custommade klem " :cool:
De krokedil klem kon over haar tandjes naar achter verschuiven bij een bepaalde trekkracht, dat kan deze niet meer :wink:

full

Laatst bewerkt door een moderator:
Even tussendoor een "update" ...:smile:

Teamlid Hendrikobus :rolleyes: heeft de Foka4 gespoten

full

Laatst bewerkt door een moderator:
Eén van de vleugelhelften...
Er kruipt toch veel tijd in om vleugels te snijden ( zeker als je het goed wil doen :teacher: )
... en af en toe koffie en vlaai :wink:
Per vleugelblok ( binnenkant 1meter lang ) mag je toch een 8 minuten tellen inclusief het verwisselen van boven-en onder profielen. De gloeidraad bleef dank zij de gravitycutter en hoge spankracht miniem achter.( 1 à 2 mm. )
Al zeg ik hetzelf : deze vleugels zijn juweeltjes :cool:

full


De gravitycutter ( Nieuw model ) heeft zijn werk goed gedaan :banana: ( zal wel eens foto's plaatsen bij interesse )

Onze leuze is : Géén woorden , maar daden ... :mrgreen:

De teamgenoten zijn tevreden huiswaarts gegaan ....

Laatst bewerkt door een moderator:
Hoe is het vleugelontwerp?
- wortelprofiel
- tipprofiel
- evt. tussenprofielen
- verdraaiing
- ...

Ben erg benieuwd.

Verder een mooi project!

Dirk.

Dirk,

Het is een HQ-W-2,5 profiel ( 14-12%)

Totale spanwijdte is 5 meter

Stabilo is een NACA 11 %

Span stabilo = 1 meter

Alles uitgewerkt door iemand uit ons team :teacher: ( specialist op dit gebied :worship: )

Géén verdraaiing

Laatst bewerkt:
Die van mij wordt dus geel als hoofdkleur, onderkant vleugels en stabilo waarschijnlijk rood...

De vleugels worden ook gespoten ( afgewerkt met glasmat/epoxy )

Lijkt me geen slechte keuze.
Bij doorlopend dezelfde welving hoort inderdaad geen verdraaiing.

Als ik die vleugel nu zou maken, zou ik (zo op gevoel) dezelfde keuze maken) met één klein verschil: HQ/A-2,5.
Maar die kennis heb ik pas 2 maanden.

Over de volle lengte flaps/rolroeren neem ik aan?!

Dirk.

Of er flaps in komen zijn we nog niet uit ( die keuze kan éénieder voor zich maken )
Spoilers komen er in ieder geval in ( denken aan die van 50 cm. lengte met servo-aansturing )
http://www.landeklappen.de/kontakt.htm >>> de rode !!! :smile:
We hadden eerst die electrische van Staufenbiel op het oog , maar die zijn " slechts " 44 cm.

Laatst bewerkt:
Hoi Dirk,
Goe bezig manneke, ga zo verder volgens mij bij je nog lang niet opgeknapt om te gaan werken, ik zou zeggen ziek het goed uit, dan zal volgens mij als je beter bent ook de kist klaar zijn en zijn eerste vlucht gemaakt hebben zoals ik dat zie.

mvg

Ik heb een onderhoudskontrakt in het ziekenhuis....

Ben alles aan het laten herstellen/vervangen wat er defect is :lol:
In april waarschijnlijk weer operatie ( hoop NA de watervliegmeeting ) >>> weet ik volgende week wel .


Nu ga ik maar eens :sleepy:

Laatst bewerkt:
