    Past mooi allemaal. De mijne had hoop fouten .
    De eenhoorn was minder succes dan hacchette had gehoopt. Dit was ook het laaste model dat in nl te koop was .
    NL was niet meer intressant om modelen uit te brengen

    Jaques vindt dit leuk.
  2. Cyril Marien

    Cyril Marien

    Lid geworden:
    15 mrt 2021
    Berichten:
    764
    Locatie:
    Nijmegen
    Heeft iemand enig idee of er meer kits van de Eenhoorn bestaan ??? Een google zoekactie levert nog niks op ...

    Jaques vindt dit leuk.
  3. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    Koos heeft heus niet het enige geproduceerde exemplaar hoor :) grapje :)
    Zoek eens op La Licorne, Hachette is een Franse firma dacht ik, en Hergé was ook Franstalig, dus misschien had de kit in Franstalige gebieden wat meer succes.
    Ik kreeg alvast ebay-hits.

    Jaques vindt dit leuk.
  4. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    12.570
    Locatie:
    noord-holland
    Hij kwam uit in 2012/2014

    Jaques vindt dit leuk.
  5. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    oktober 2011 :)

    Jaques vindt dit leuk.
  6. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Dank je Peter, en als een speer dat valt wel mee hoor, ik bouw met slecht weer en smorgens, dus je bent zo een paar uurtjes per dag bezig hee…:)

    Ik had hem deels uit een “erfenis” en via marktplaats de rest. Dus wie weet of je hem daar nog eens tegenkomt, succes met zoeken

    Dank je Sjors :thumbsup:

    Ach, met wat schuurpapier en wat vijltjes past het al snel hoor Tim :p

    Dat valt me dan weer tegen hoor Herman ;);)

    En we gaan weer verder, eerst even wat uitleggen hoe het nu met die missende onderdelen zit.
    Zoals reeds eerder verteld heb ik deze via via nav het overlijden van de vorige eigenaar. Die had de eerste 31 delen…..

    Al zoekende op marktplaats kwam ik iemand tegen die aan de Eenhoorn begonnen was, ongeveer tot deel 40, en er niets meer mee deed. Na wat over en weer gemail besloot ik deze over te nemen zodat de kit vrijwel compleet was, met uitzondering van de onderdelen uit de delen 32 t/m 39 die zij reeds verwerkt had in haar model.
    Buiten wat plankjes ging het in hoofdzaak om wat triplex onderdelen voor tegen de romp, dus werd er een stuk berken triplex aangeschaft van 1 mm dik.
    Van de marktplaats romp had ik aan één kant deze onderdelen zo goed als mogelijk eraf gehaald zodat ik wat mallen tot mijn beschikking had.

    Een heel verhaal maar ik hoop dat het nu helemaal duidelijk word in het vervolg van deze up-date.:offtopic:

    Dus we gaan weer verder……

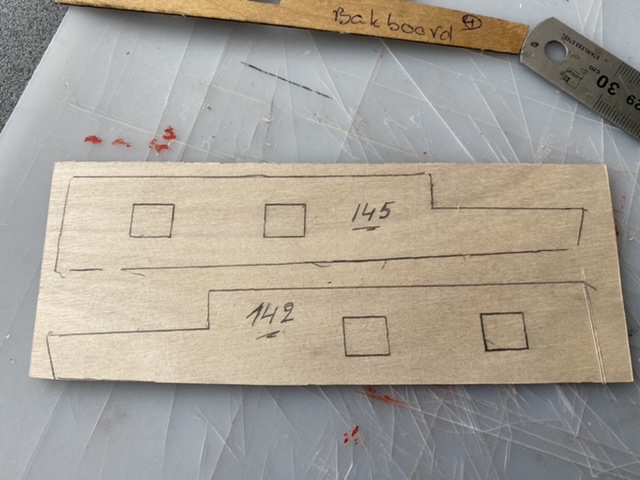

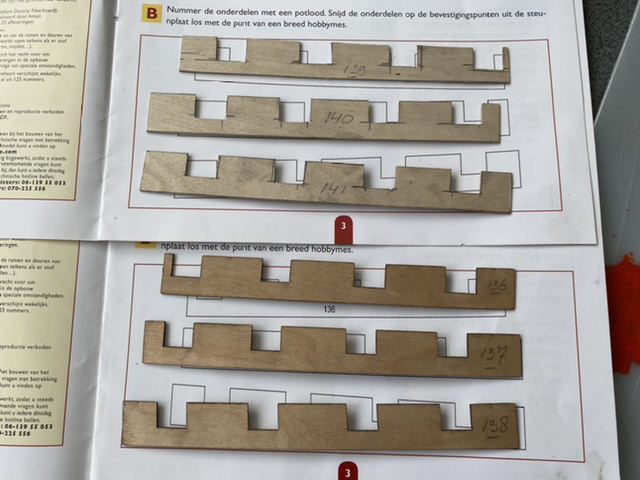

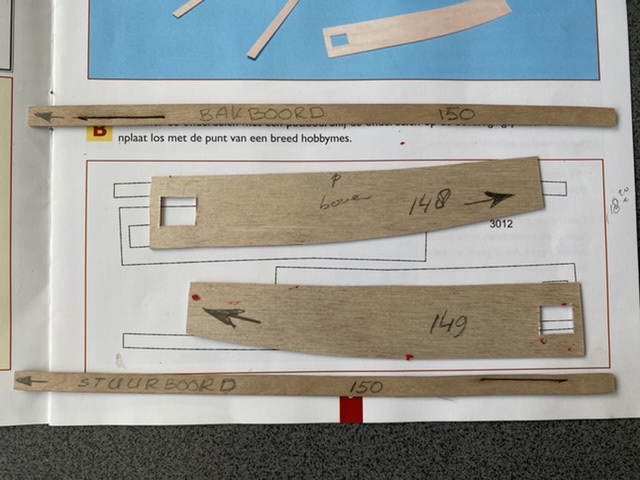

    De onderdelen uit deel 31 werden op het triplex gelegd en daarop gespiegeld afgetekend:

    En na wat snijwerk had ik deze klaar:
    De bovenste drie zijn de gespiegelde onderdelen, waarmee deel 32 compleet was……..

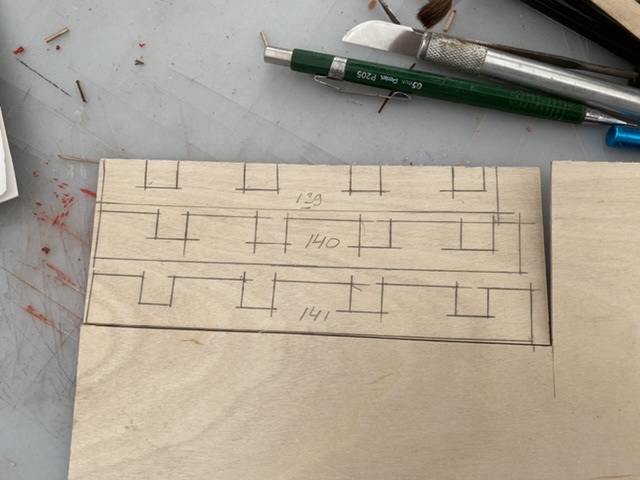

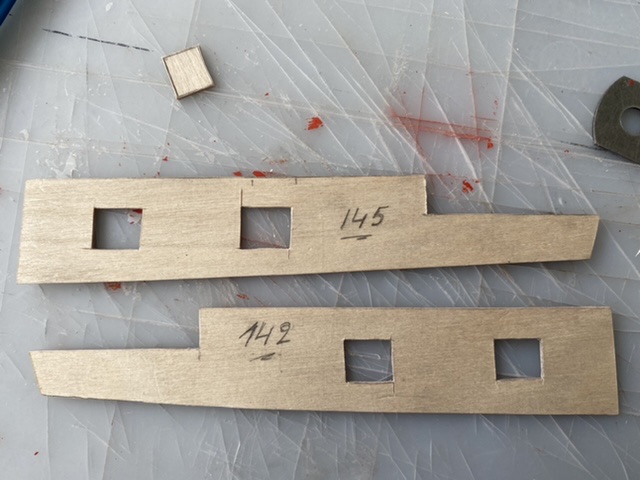

    Verder met de volgende serie, met behulp van het “gesloopte” onderdeel werden deze afgetekend en uitgesneden:


    En zo verder:

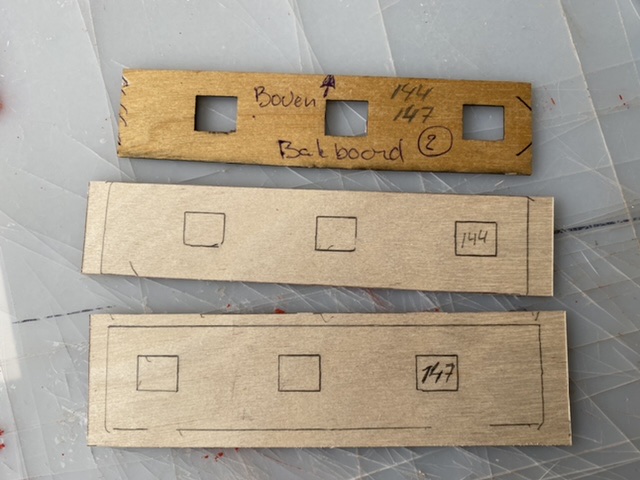

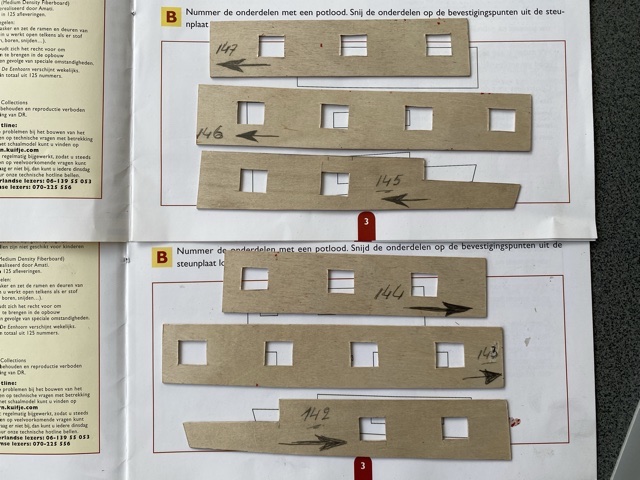

    De onderdelen uit deel 33 en 34…….

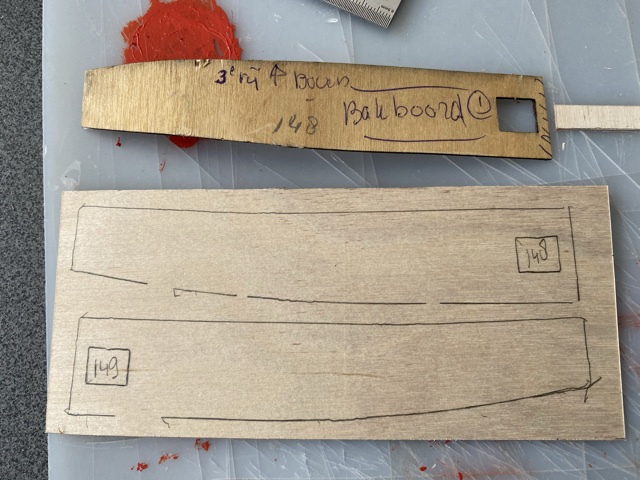

    Nu nog de laatste uit deel 35:

    Ook weer klaar……

    En na een paar uur werk waren alle ontbrekende onderdelen klaar om tegen de romp gelijmd te worden, maar dat is weer iets voor de volgende keer.

    Fijne avond nog en tot dan,
    Gr Koos

    Hans Groenenberg, Ronk, Pingu57 en 5 anderen vinden dit leuk.
  7. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen
    T' is bijna niet bij te houden Koos, als je zo doorgaat dan is de Eenhoorn nog voor de Victory klaar... ;). Het ziet er wel allemaal TOP uit :thumbsup:

    Jaques vindt dit leuk.
  8. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Dat valt wel mee hoor Piet, nog een dikke twee weken en dan gaat de Eenhoorn weer in rust.
    Maar bedankt voor het compliment ;)

    Hans Groenenberg en pietsan vinden dit leuk.
  9. Cyril Marien

    Cyril Marien

    Lid geworden:
    15 mrt 2021
    Berichten:
    764
    Locatie:
    Nijmegen
    Ja, ik ook, of peperdure modellen ... En ik heb idd op 'Licorne' en 'Unicorn' gegoogeld.

    Jaques en Herby63 vinden dit leuk.
  10. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    12.570
    Locatie:
    noord-holland
    goedkoopste manier de boekjes van jaques over te nemen en de boot scratch te bouwen

    Jaques vindt dit leuk.
  11. Heinrich

    Heinrich

    Lid geworden:
    26 jan 2020
    Berichten:
    2.382
    Locatie:
    China
    Dit is nou wat ek uitstekende, volgehoue en gemotiveerde werk noem! Welgedaan Koos!

    Jaques vindt dit leuk.
  12. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg

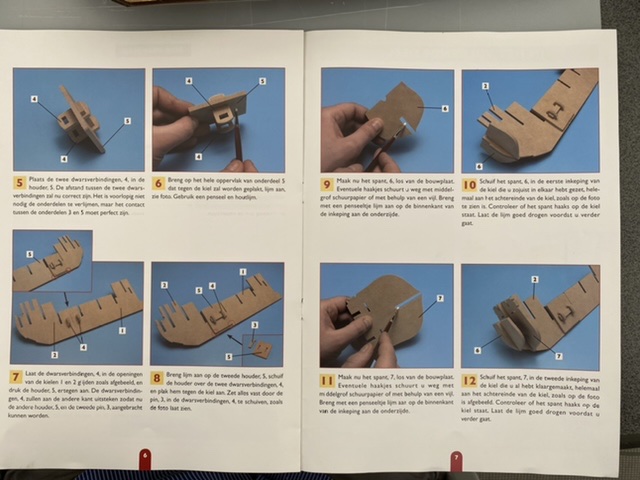

    Dat zal niet of nauwelijks gaan Tim er staan nergens maten bij en de tekeningen in de boekjes zijn niet op schaal
    Ik zou daar zo niet mee uit komen… :oops:

    Dank je Heinrich :thumbsup::thumbsup:

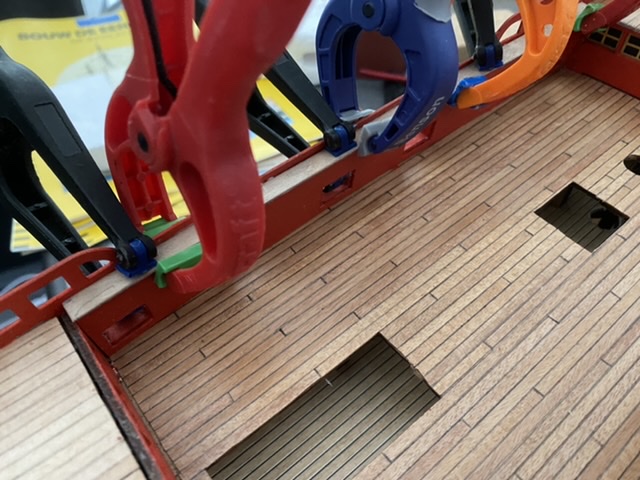

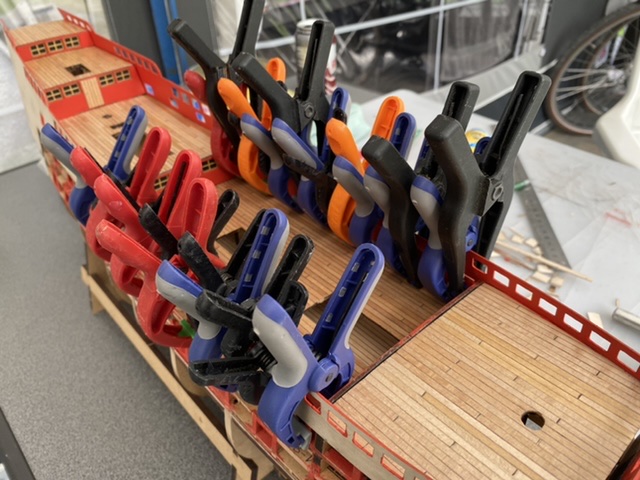

    Gisteren nog de verschansingen van het hoofddek tegen de zijkanten gelijmd:

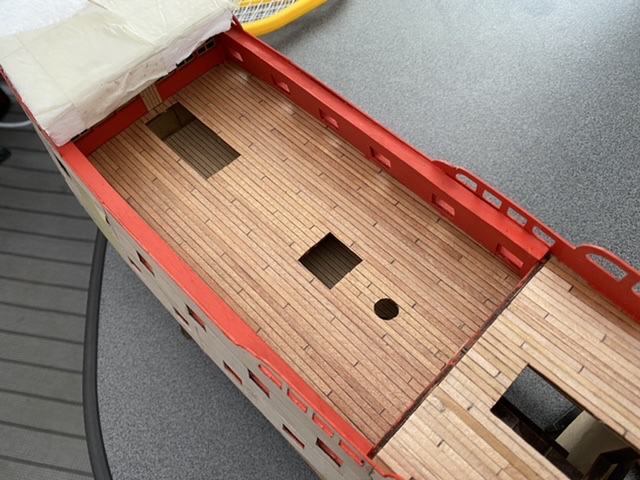

    En als de klemmen dan verwijderd zijn ziet het er zo uit:

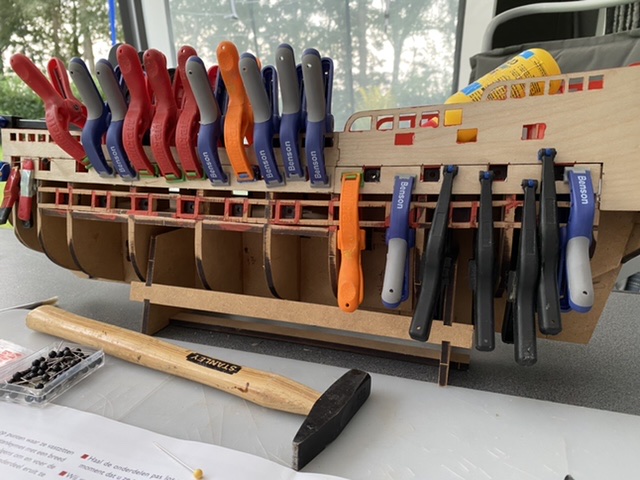

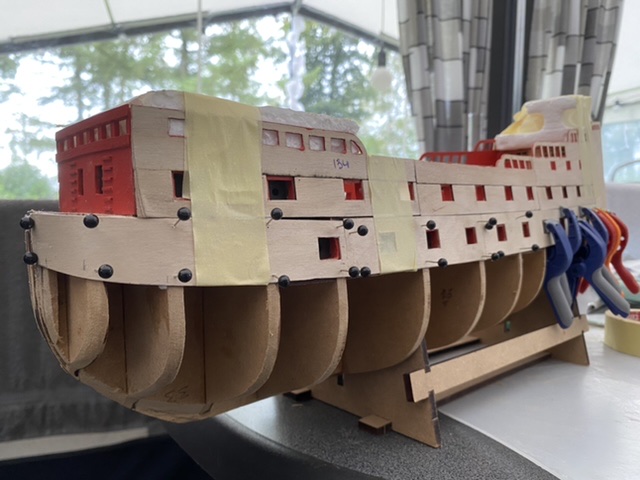

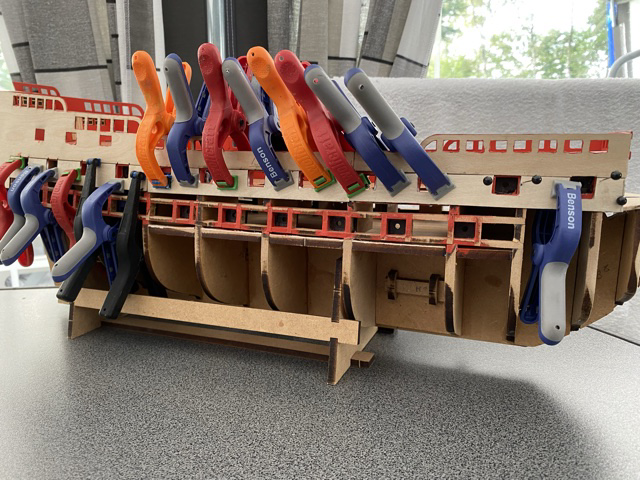

    Ook werden de onderdelen uit boekje #31 tegen de romp aan bakboord gelijmd:

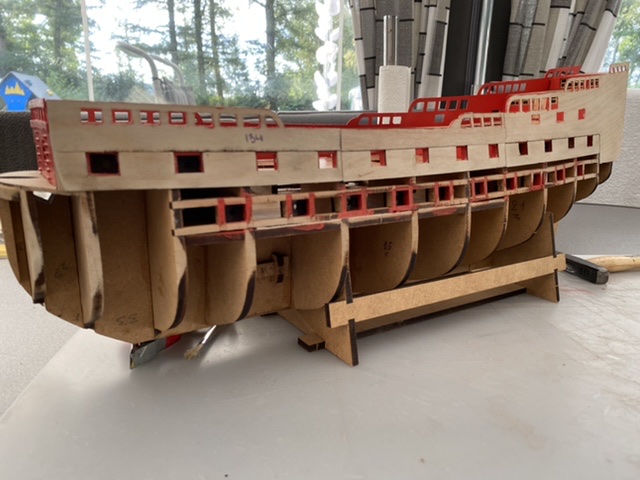

    Het word al wat:

    Vanochtend hetzelfde met de onderdelen aan stuurboord uitgevoerd:
    Dit zijn de eerste onderdelen die ikzelf uit de triplex gesneden heb (gespiegeld met bakboord) en ze pasten precies ;)

    Dat kan weer drogen,

    Tot later,
    Gr Koos

    Laatst bewerkt: 14 sep 2021
  13. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    12.570
    Locatie:
    noord-holland
  14. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Vanmiddag werden de spanten nog eens geschuurd ter voorbereiding op de beplanking.
    Eerder was dit al eens grof gedaan maar nu werd dit afgewerkt.

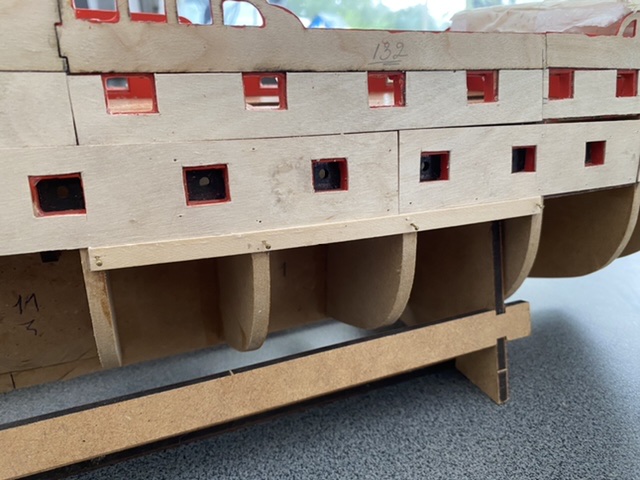

    Hierna werd aan bakboord de derde en laatste rij triplex onderdelen gelijmd:
    Het boeggedeelte zit mooi in de ronding en tegen de spanten……

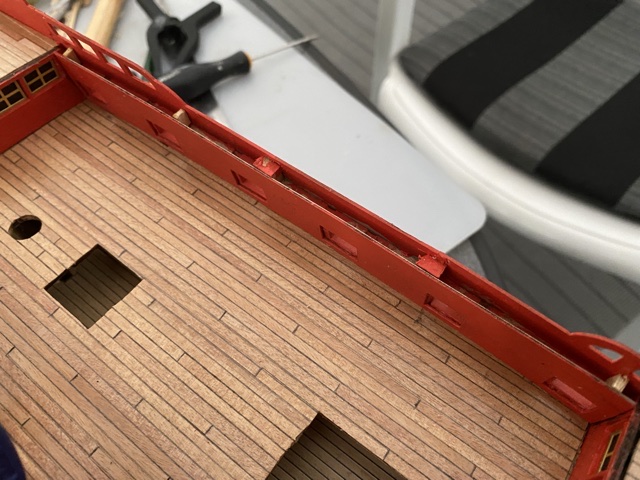

    In de verschansingen werden extra klosjes voor de reling aangebracht:

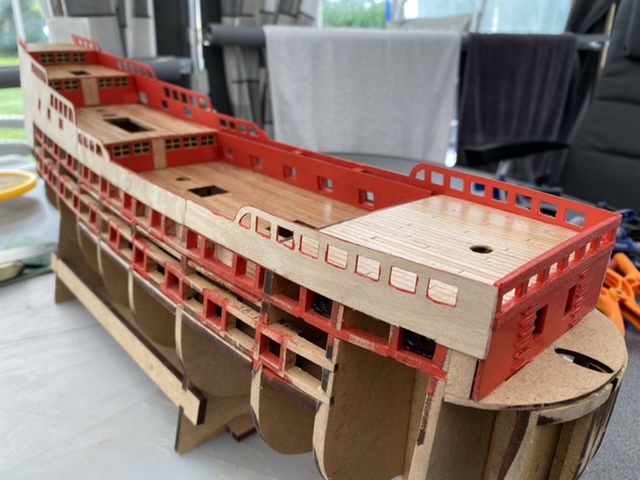

    Daar kon ik nu de relingen aan beide zijden op lijmen:

    9ABE335F-E516-4264-904A-7D1A577F9B9C.jpeg Deze worden later nog rood geschilderd…..

    Twee uur later werden de laatste triplex onderdelen aan stuurboord tegen de romp gelijmd:

    Voorlopig staat alles weer te drogen, dus tijd voor wat andere bezigheden……

    Gr Koos

    Laatst bewerkt: 14 sep 2021
  15. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    Dat belooft alvast een zeer productieve campeertrip te worden. :)

    Jaques vindt dit leuk.
  16. Heinrich

    Heinrich

    Lid geworden:
    26 jan 2020
    Berichten:
    2.382
    Locatie:
    China
    De relings lijk azof dit is een stewige konstruktie is - een goede idee in vergelijking met vele eander modellen waar de relings best een gepriegel is.

    Jaques vindt dit leuk.
  17. Wildcat

    Wildcat

    Lid geworden:
    30 apr 2014
    Berichten:
    180
    Locatie:
    Heerlen
    Ik heb hem idd ook gebouwd. En ja deels gebouwd ontvangen en dus ook gedemonteerd. Mijn verslag staat hier ook nog ergens int forum. Suc6 en have fun met de bouw[​IMG][​IMG]

  18. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Het is niet alleen maar bouwen hoor Herman, inmiddels hebben we de laatste weken ook al bijna 400 km gefietst, dus er is meer dan de modelbouw hoor ;)

    Het is inderdaad een stevige reling Herman :thumbsup::thumbsup:

    Die ziet er mooi uit, mijn complimenten, ik zal het verslag er nog eens bij gaan zoeken.

    Maar bedankt allemaal weer voor de complimenten en de likes :worship:

    Na nog wat rest werkzaamheden zoals het schilderen van de reling:

    Kon het beplanken beginnen, standaard zitten er in het pakket linden latjes van 1,5x6 mm voor de eerste laag, maar ook hier miste ik er zo’n 100 van. Dus heb ik hiervoor anderen aangeschaft echter dat is vuren hout maar dat is op zich geen probleem.

    Volgens de handleiding moesten de latten in drie delen aangebracht worden maar die zijn ook maar 20cm lang…..

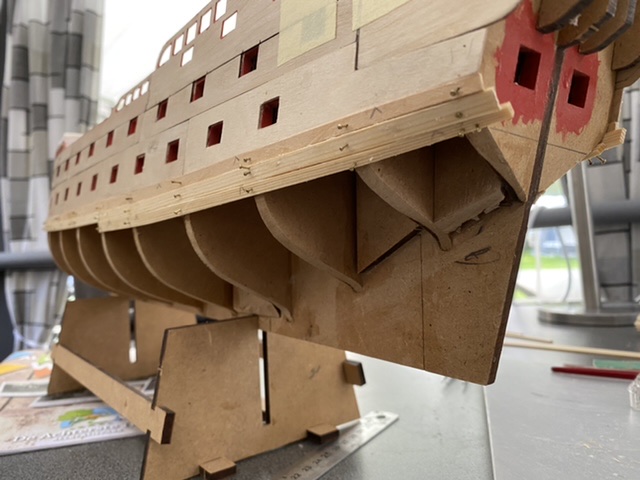

    Ik ga het anders doen nl in twee delen, echter de eerste is nog een linden latje:

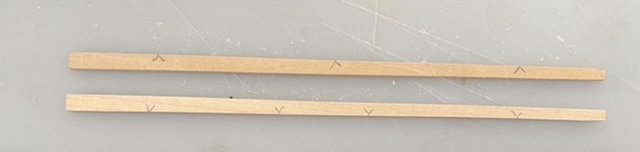

    Richting de boeg en het hek moeten de plankjes verjongt worden, dat word dus snijden met een scherp hobby- mesje:

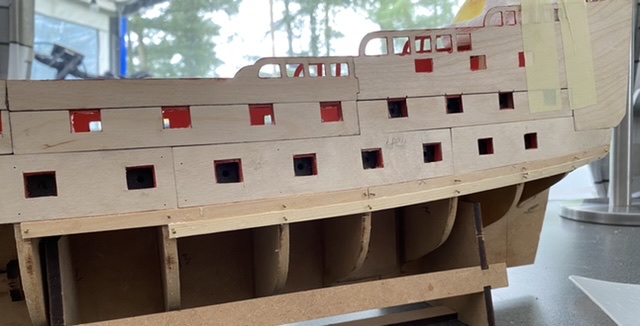

    Nadat deze verlijmd waren werd het vanaf de tweede gang dus vuren hout:

    En zo maar verder met verjongen, weken, buigen en op de romp verlijmen:

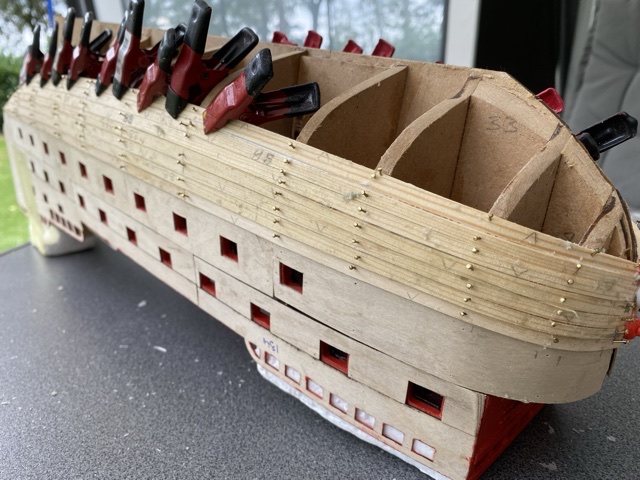

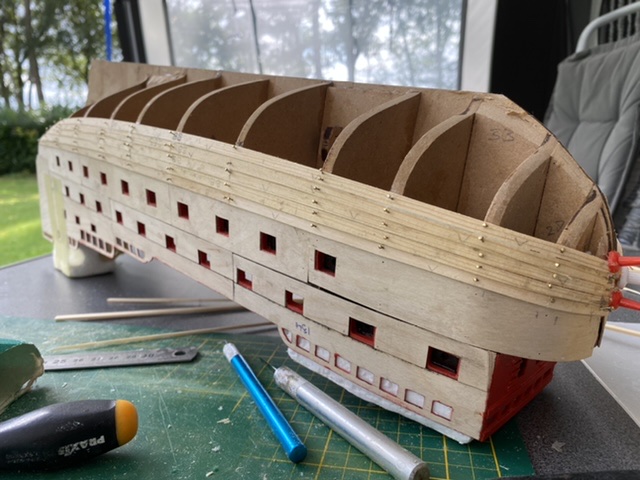

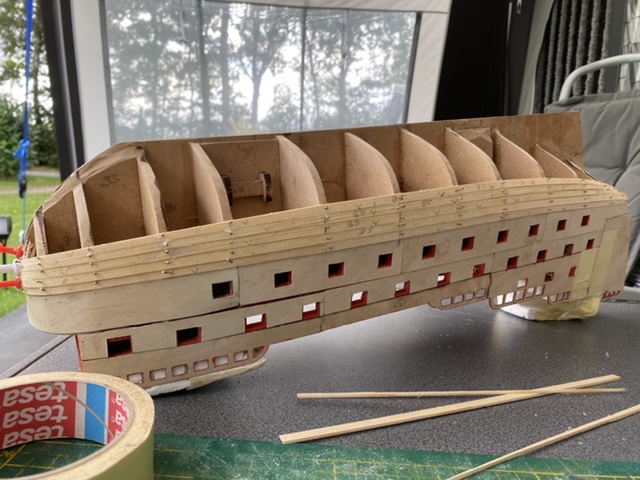

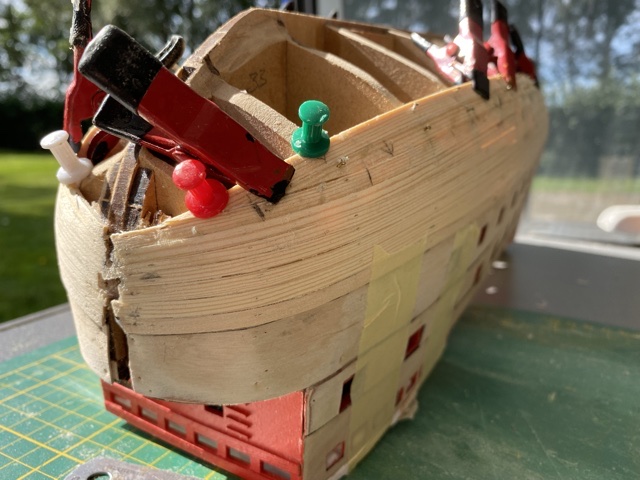

    Uiteindelijk zaten er aan beide zijden zeven gangen op:

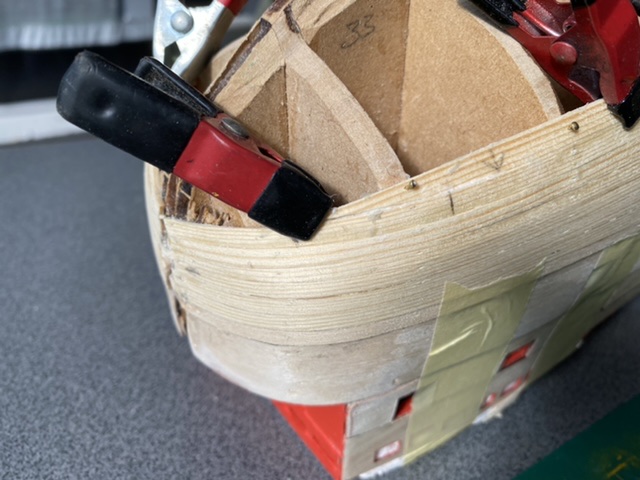

    De laatste gangen zitten precies op de ronding vandaar de klemmetjes om alles wat gelijk te krijgen.

    Genoeg voor vandaag,
    Gr Koos

    Avado, Ronk, Hans Groenenberg en 6 anderen vinden dit leuk.
  19. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg

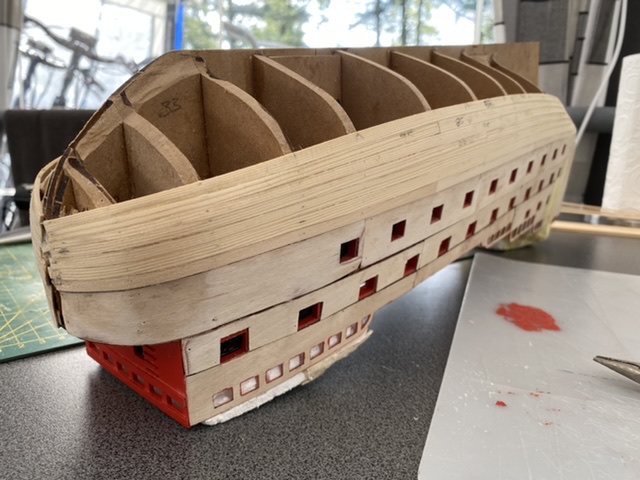

    Vanochtend de klemmen en de nagels verwijderd waarna de beplanking met een Stanley mesje geschraapt werd en lichtjes geschuurd:

    Is gelijk al een ander gezicht zo…..

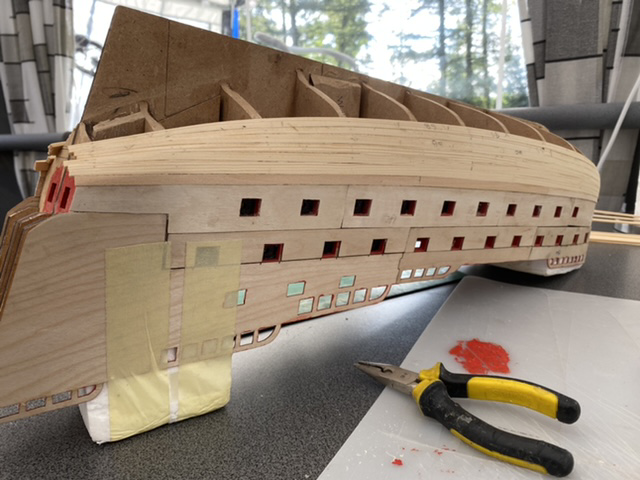

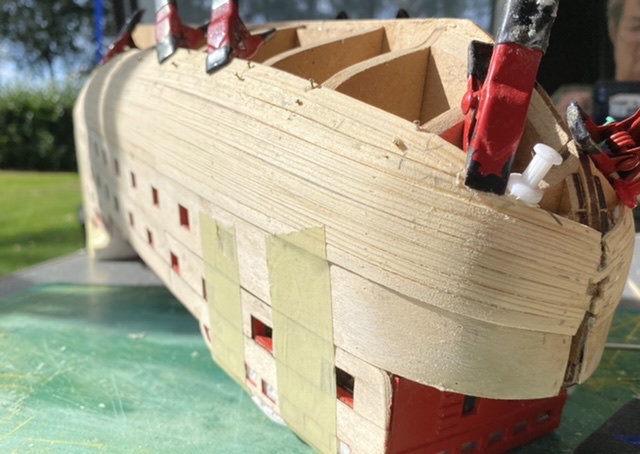

    Vervolgens werden er weer twee gangen (de 8e en de 9e) aangebracht:

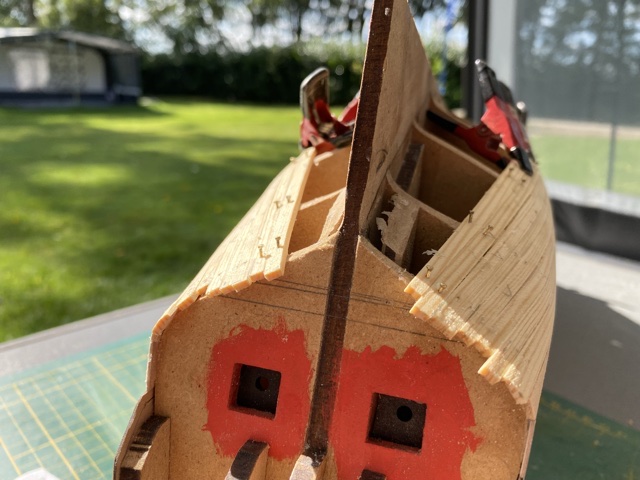

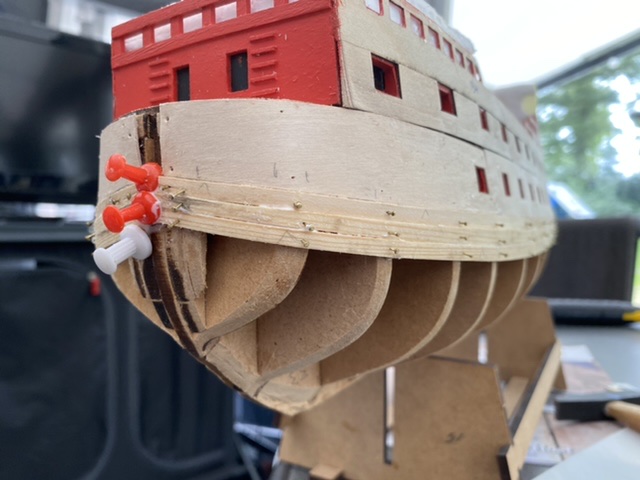

    Bij de boeg liepen deze tussen het eerste en tweede spant naar 0 weg:




    Alles kan weer drogen want moeders wil gaan fietsen, en zoals we allemaal weten “moeders wil is wet”;);)

    Allemaal nog een fijne dag,
    Gr Koos

    Laatst bewerkt: 16 sep 2021
    Dave Bekers, EUSIV, Avado en 6 anderen vinden dit leuk.
  20. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Gaat weer mooi Koos:rofl::rofl:
