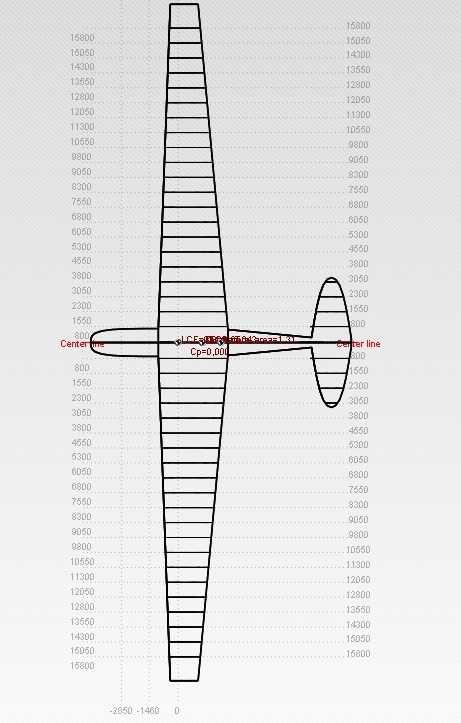

Moswey 3 schaal 1/4

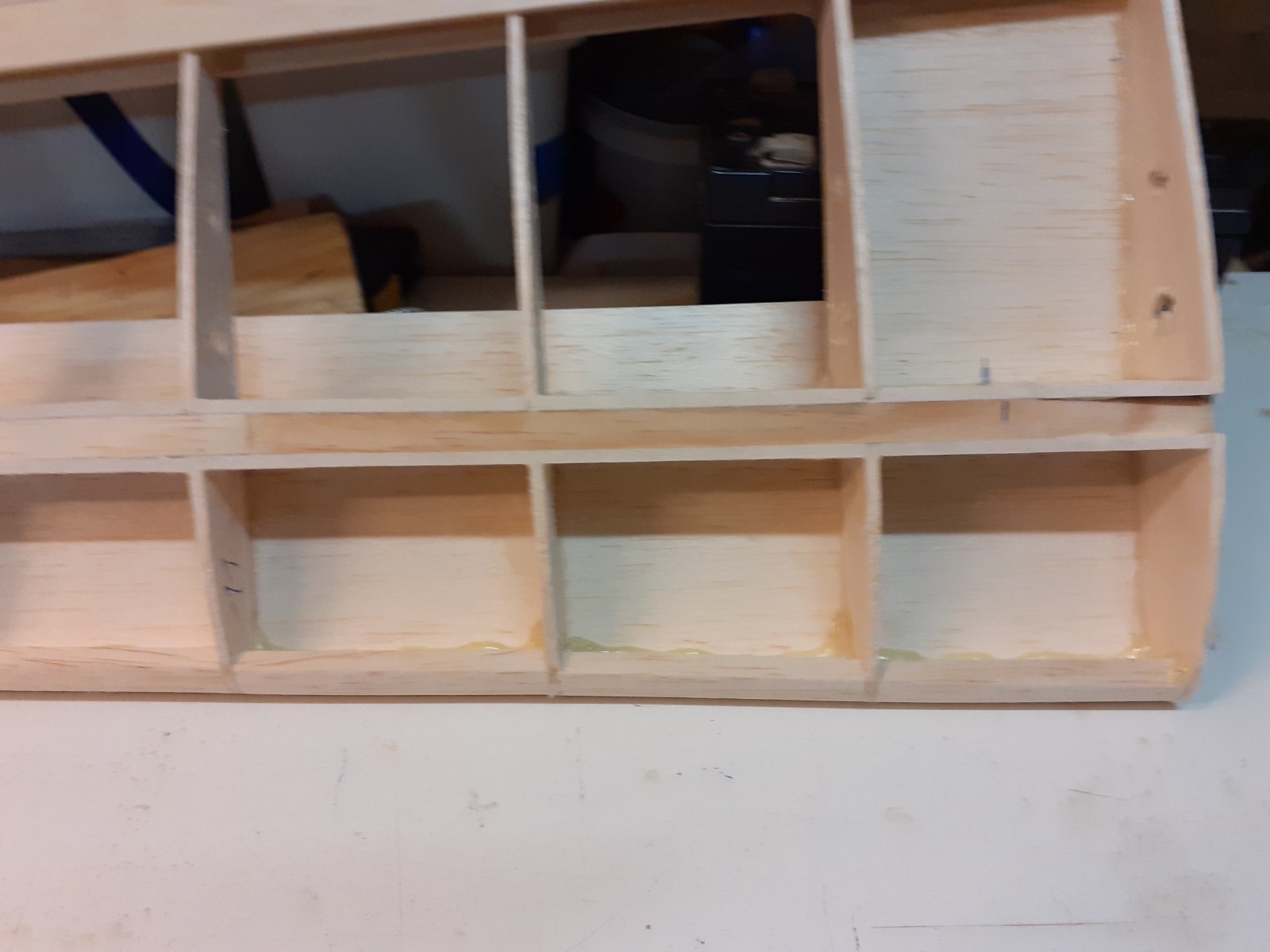

Wortel tot rib 8 uitgelijnd en gelijmd.
De ribben van de linker vleugel zijn samen met de rechter vleugel gemaakt.

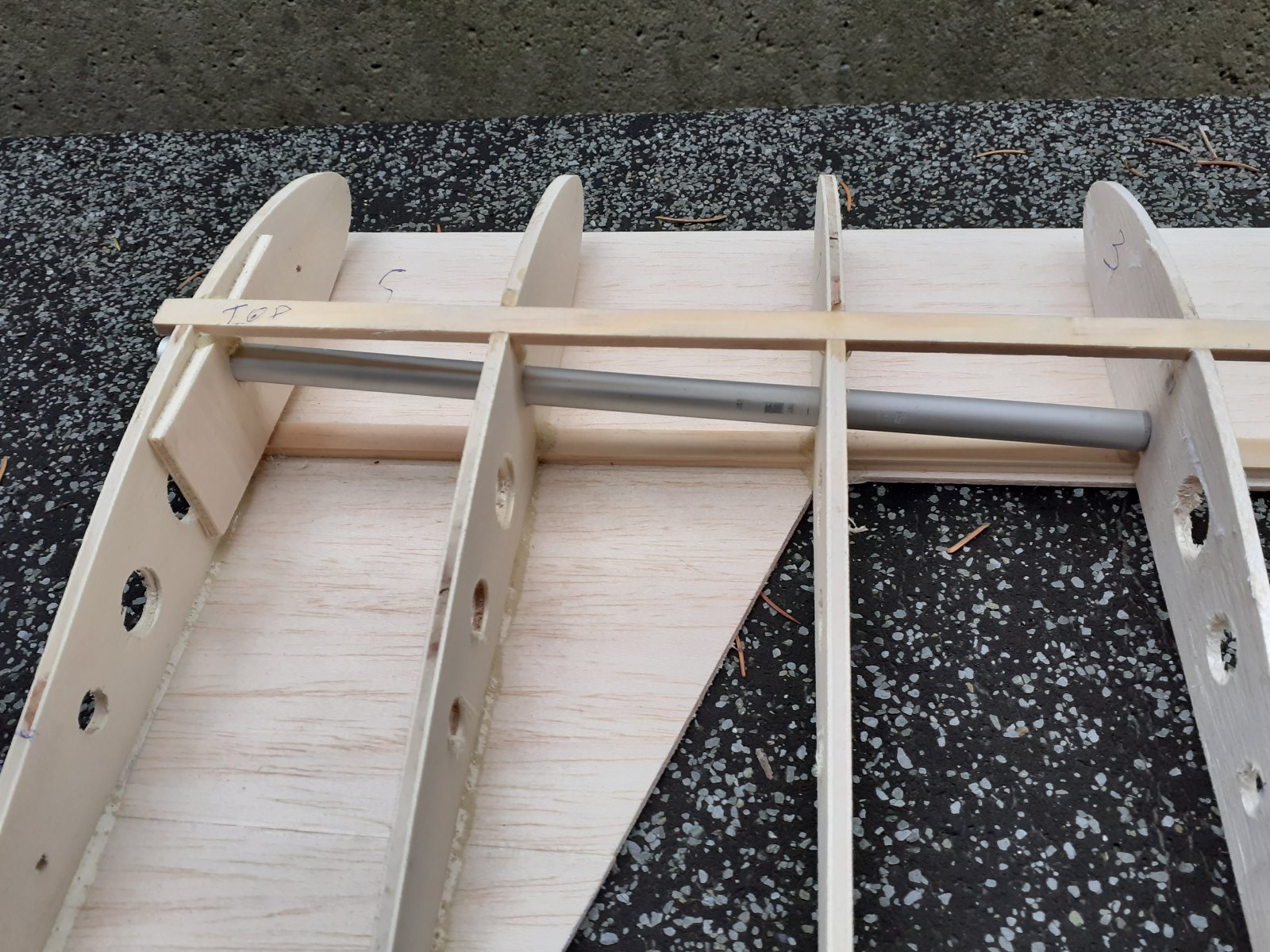

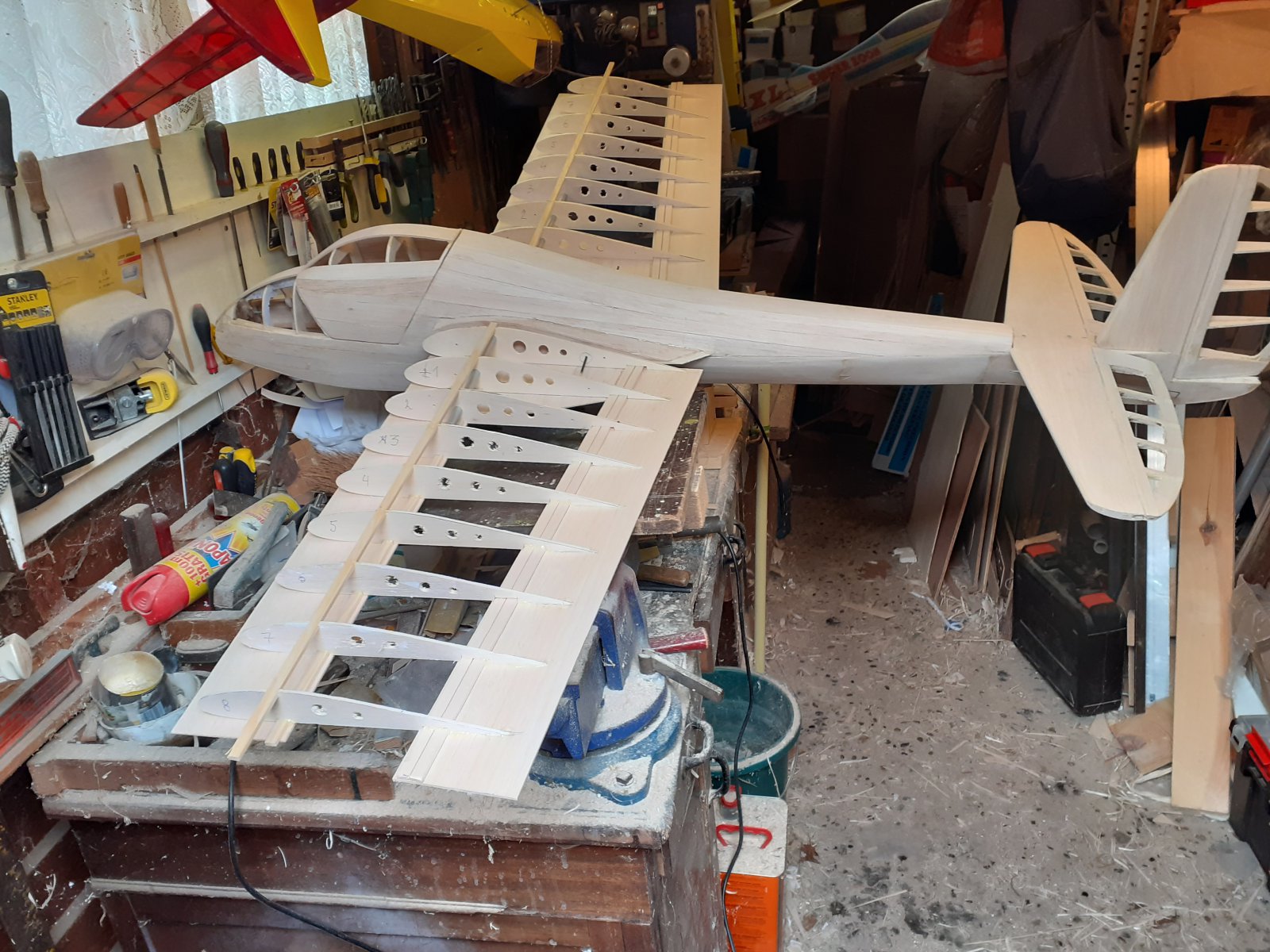

Nu de linker in elkaar zetten, als deze klaar is de 2 delen passen op de romp en de vleugelbuis die nog los zit controleren op uitlijning de 3 assen.
Omdat de constuctie van een geknikte vleugel al moeilijk genoeg is heb ik de onderkant recht gelaten tot de ligger.
Een holle onderkant kan dan via de flaps en aileron.
Bovenkant is recht vanaf het midden, de bolling is onder en boven een 1/4 elips , de hoogte zo gekozen dat ik bij de wortel 2.5 % camber heb en bij de tip 1.5 % .
De bedoeling is om bij het zweven deze te vergroten door trimmen van flaps en aileron

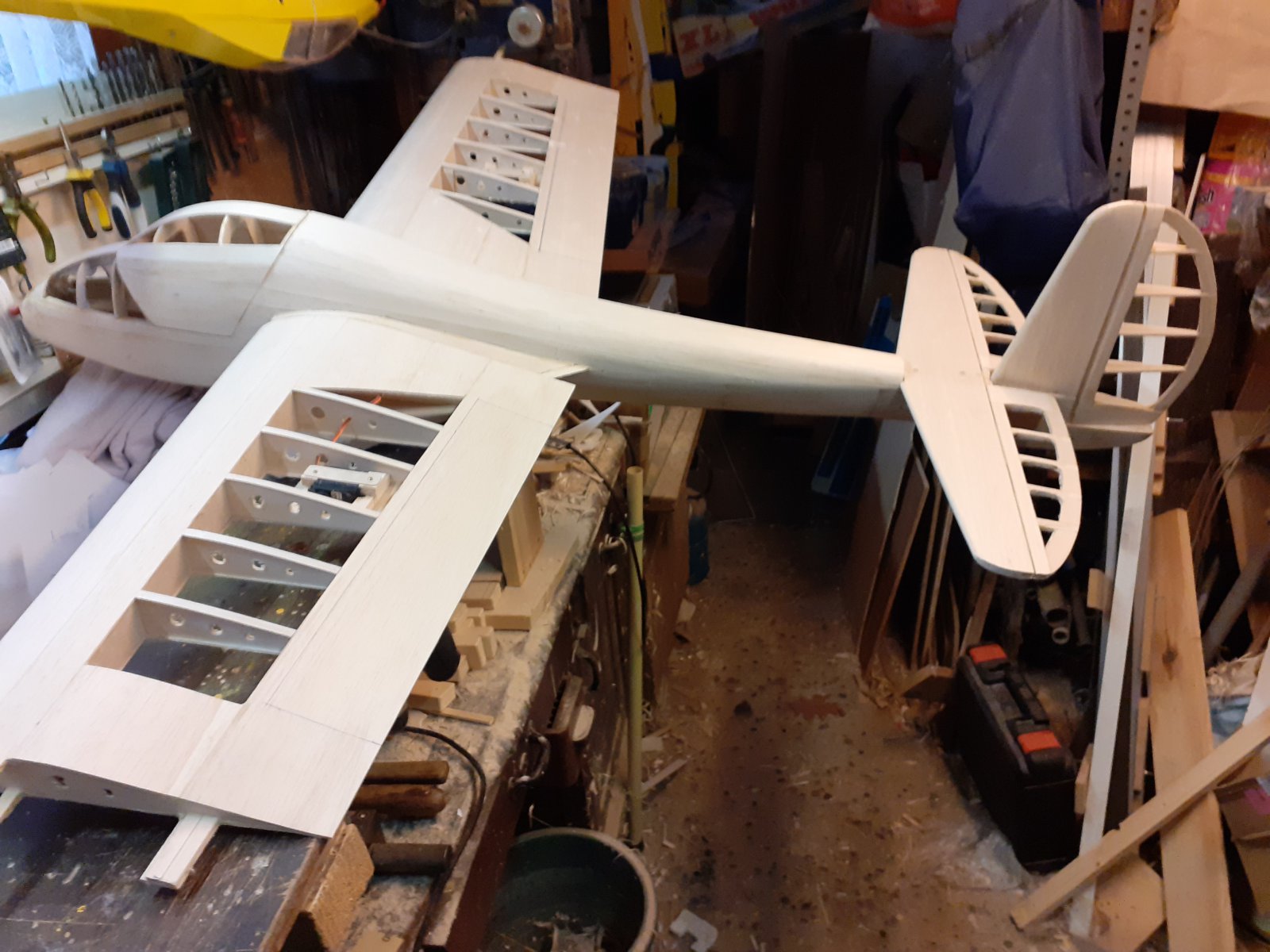

2 de helft klaar , nu kan ik passen en meten of er geen te grote fouten zitten in de uitlijning .
Uitlijning stabilo > vleugel OK .
Afstand uiteinde bovenste ligger tot vaste deel staart onder , verschil L/R 3 mm ( middelen verschillende metingen )
Afstand uiteinde bovenste ligger tot midden staart boven , verschil L/R 5 mm ( middelen verschillende metingen )
Fout in de zelfde richting
Ga dit nog eens herhalen als de webbing is gelijmd.



Ik heb al vele jaren deze zaagmachine. Daarvan zijn de zaagbladen (63 mm met 16 mm gat) ook in industriële kwaliteit te koop bij diverse gereedschapshandels.
Ben er zeer tevreden over.

Rick NL zei:
Ik heb al vele jaren deze zaagmachine. Daarvan zijn de zaagbladen (63 mm met 16 mm gat) ook in industriële kwaliteit te koop bij diverse gereedschapshandels.
Ben er zeer tevreden over.
Klik om te vergroten...

Heb jij de MinLeaf ML-MS1 van BG of een Proxxon KS 230 ? (deze lijken erg op elkaar)
Bij de MinLeaf staat een as diameter van 8mm en bij de Proxxon 10mm
@ISOLA2 kun jij bevestigen welke binnen diameter jouw zaagblad heeft?

Laatst bewerkt:

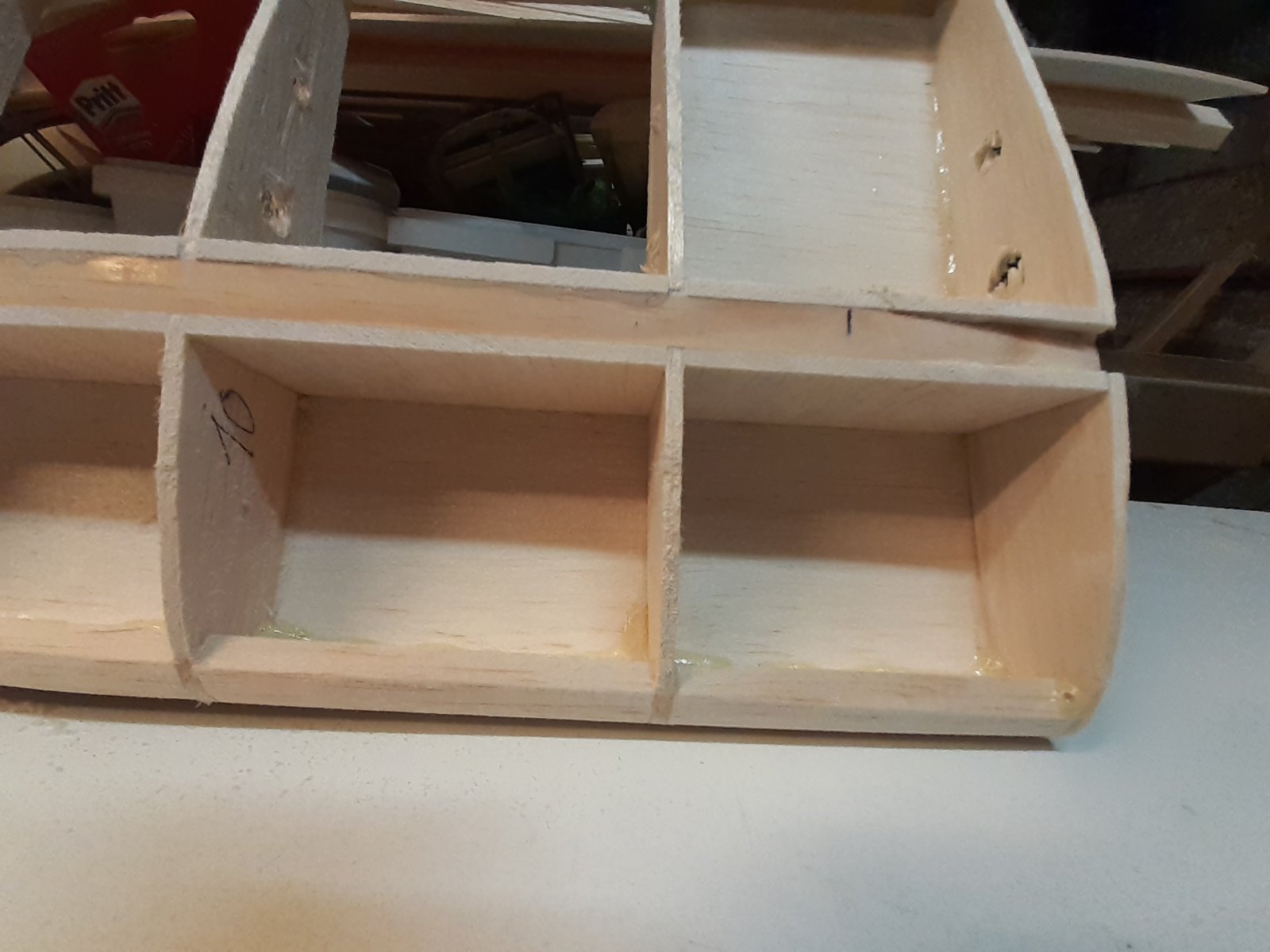

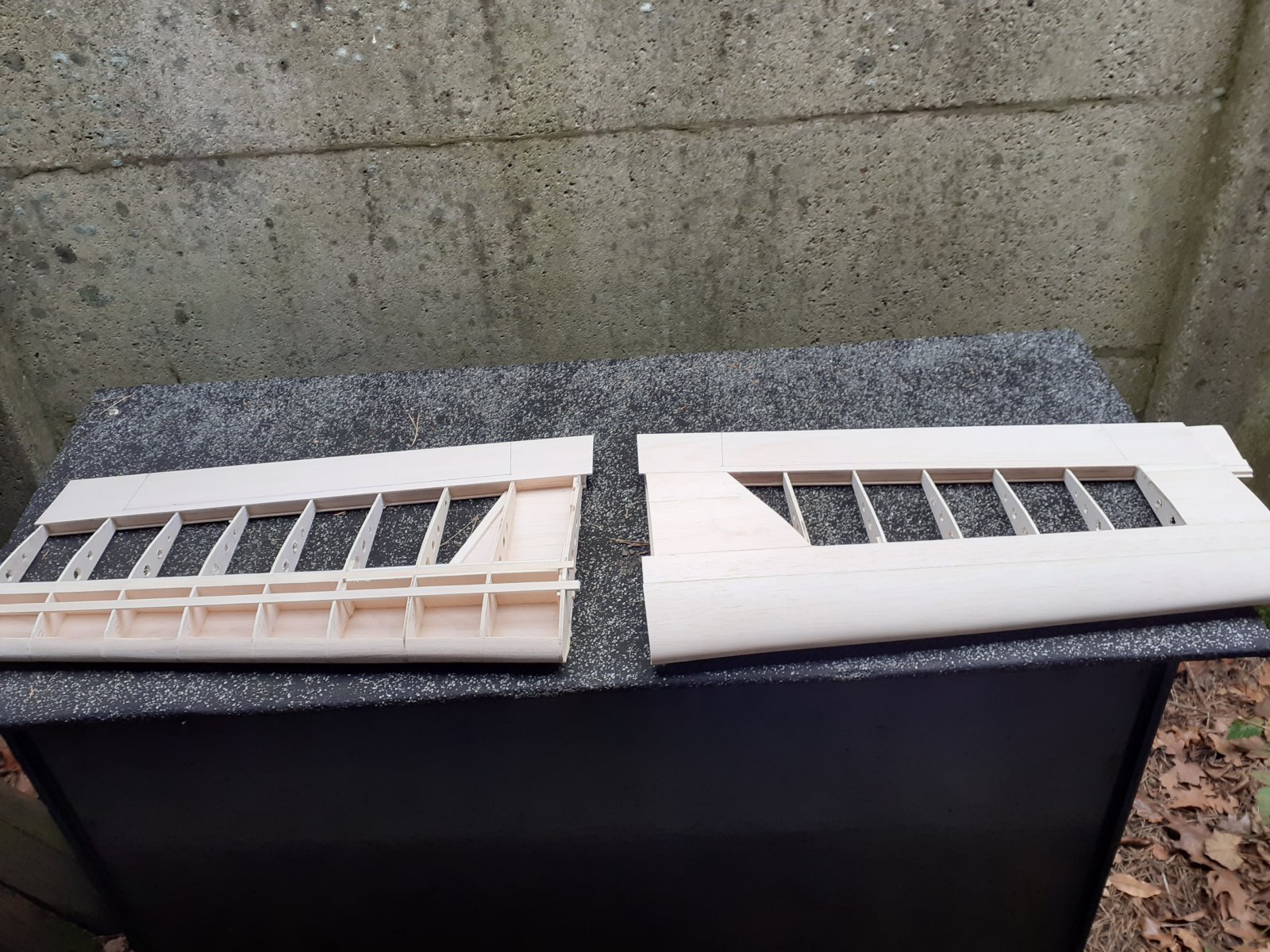

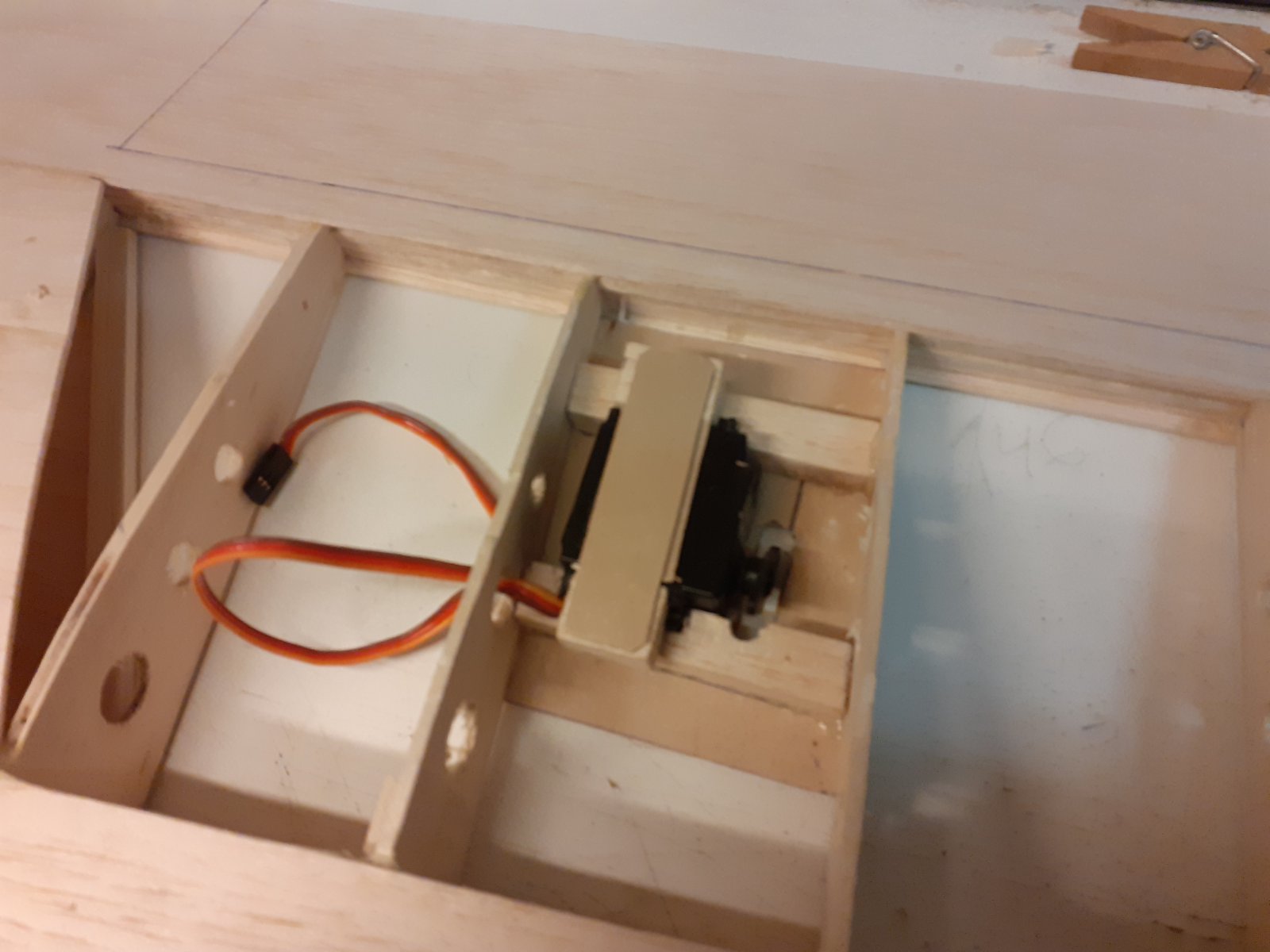

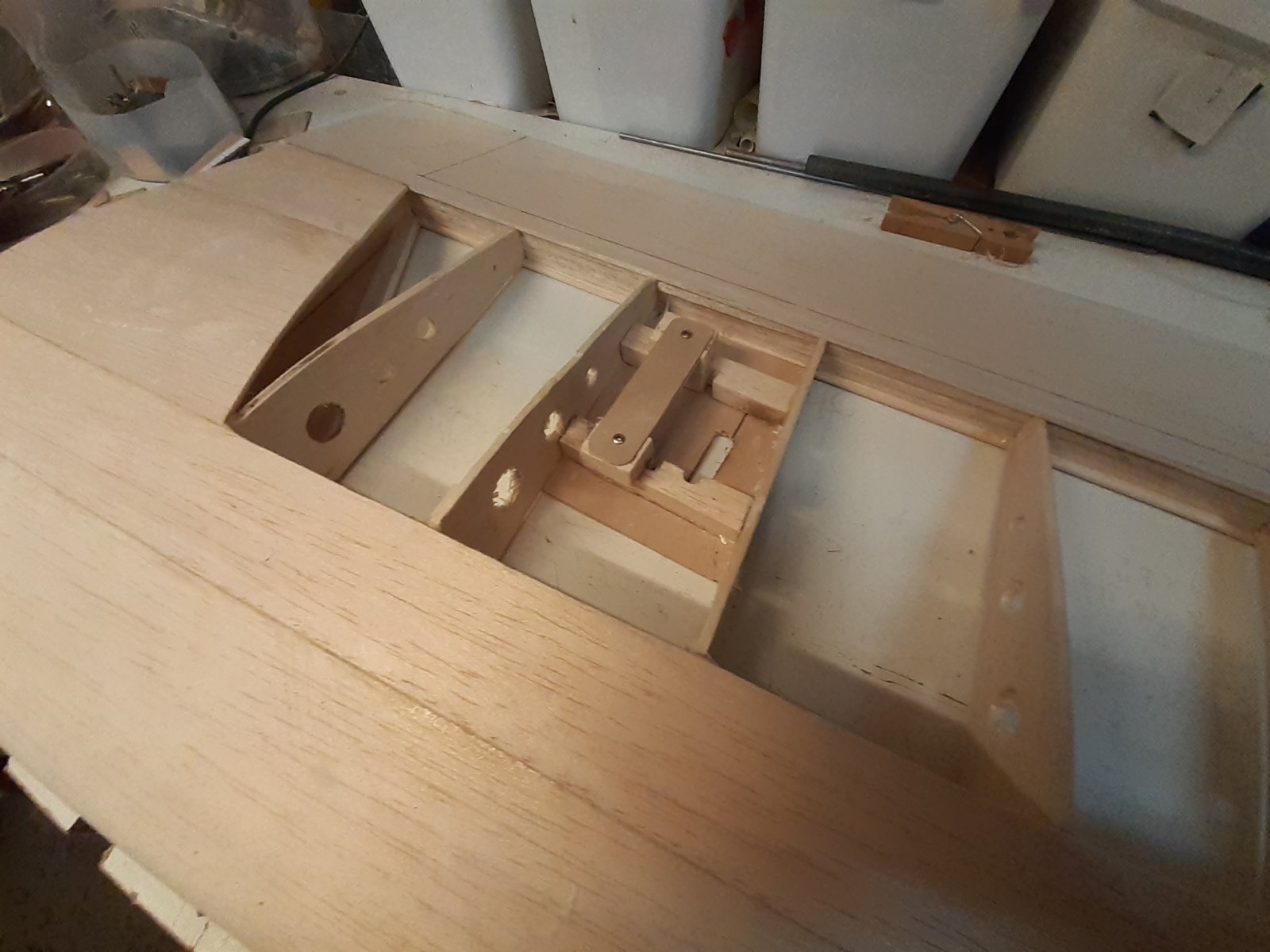

De binnen vleugels klaar , de liggers die bij de tip uitsteken ga ik op de liggers van de buiten vleugels verlijmen door de knik vallen deze 50 mm over elkaar.
Tussen de liggers en de webbing een verbinding tussen beide vleugels triplex 10 mm.

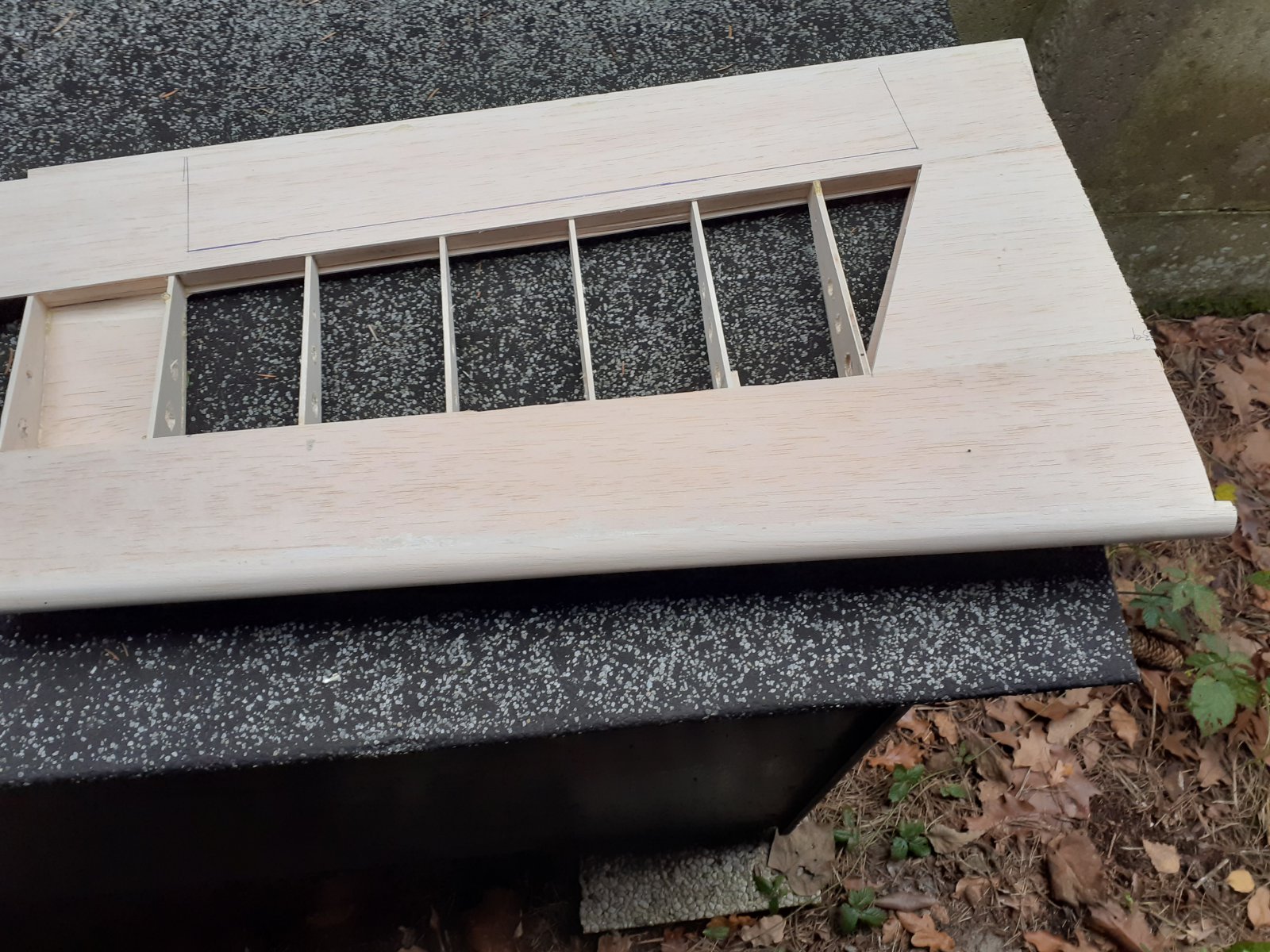

De flaps zijn afgetekend , er moet nog ~ 10 mm af

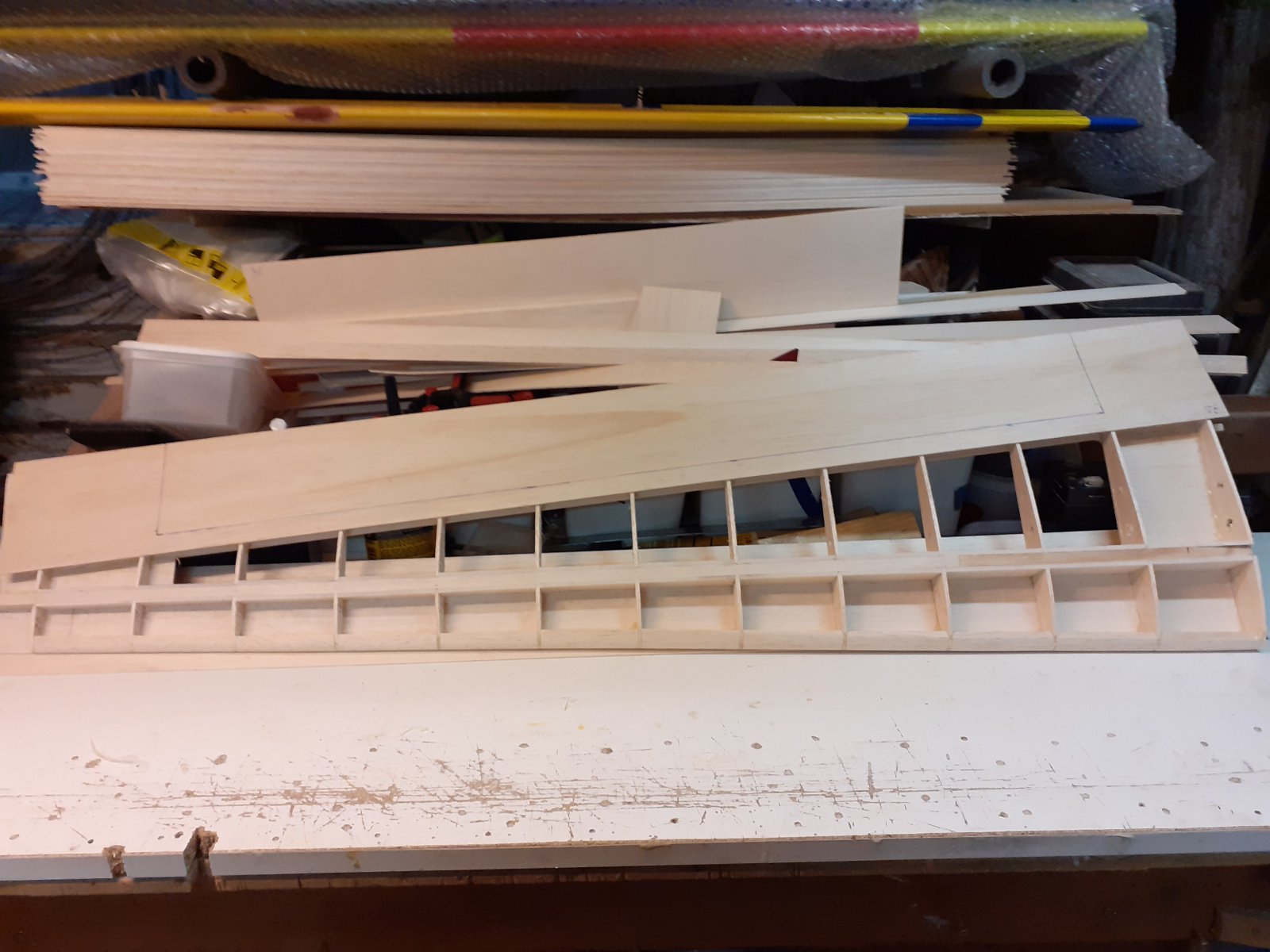

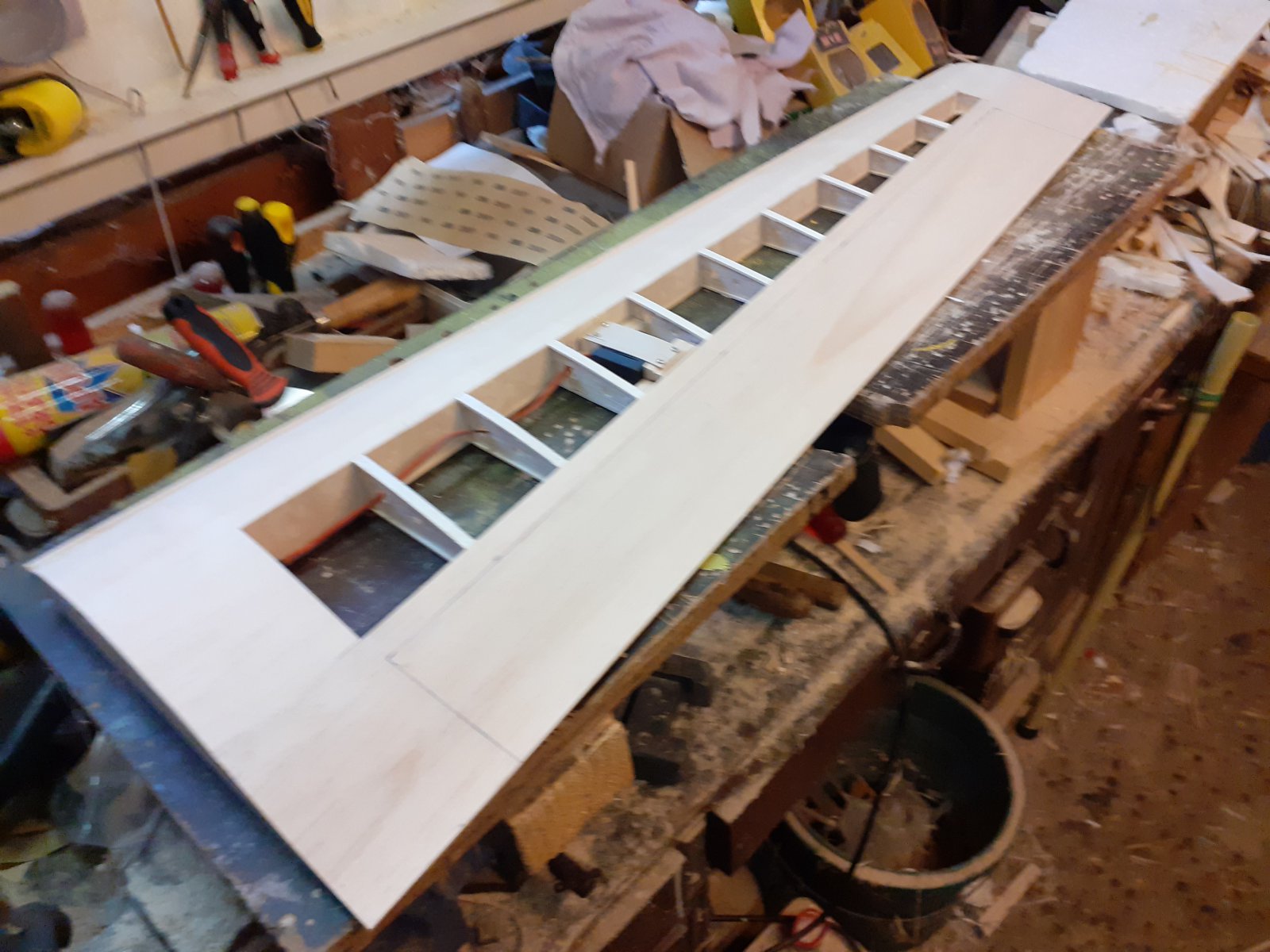

Buiten vleugel klaar voor indekken bovenkant D-box.

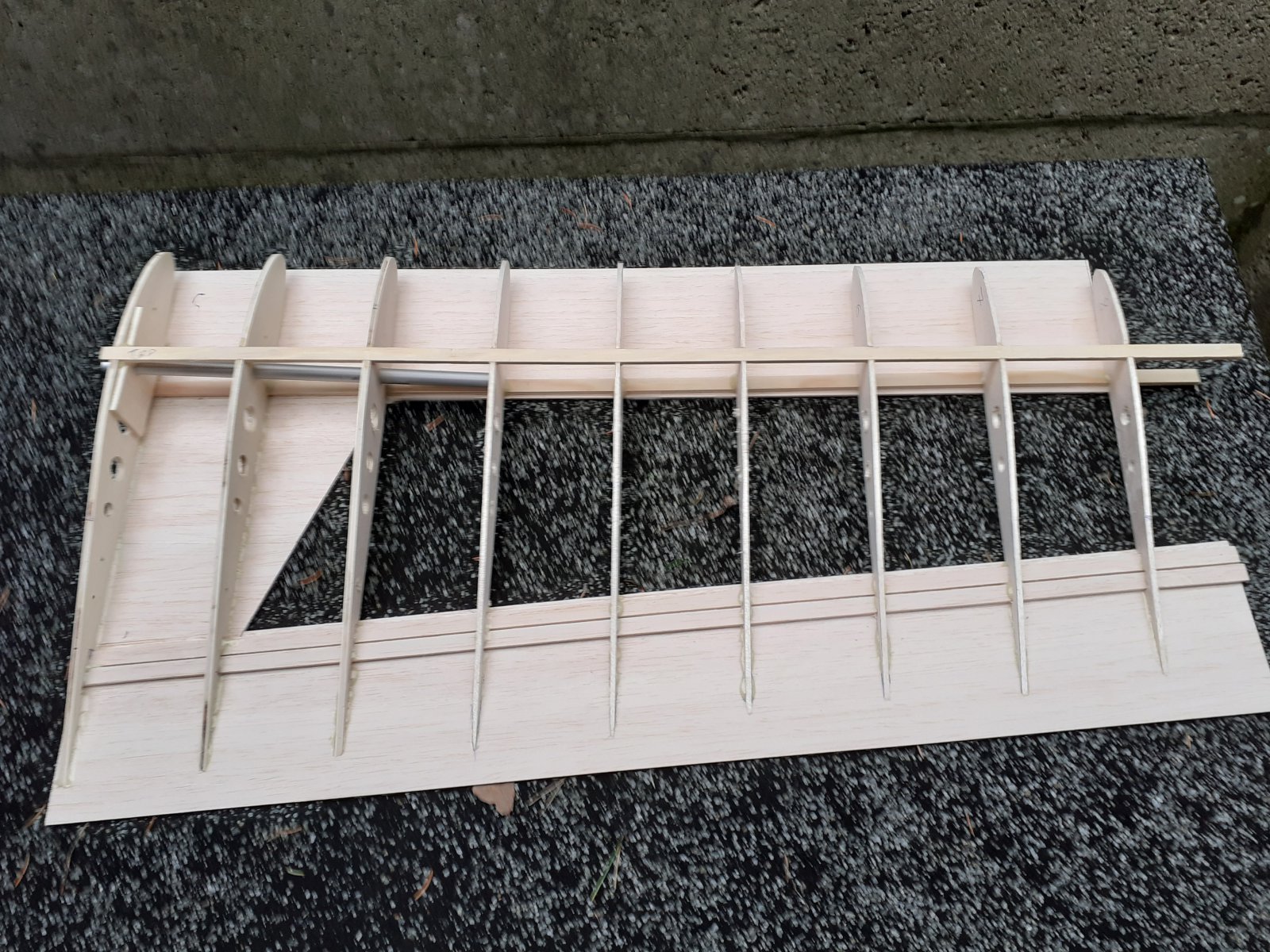

Liggers 10 X 4 mm spruce tot voorbij 4 de rib, verder met 10 X 4 mm balsa, met webbing 3 mm balsa.

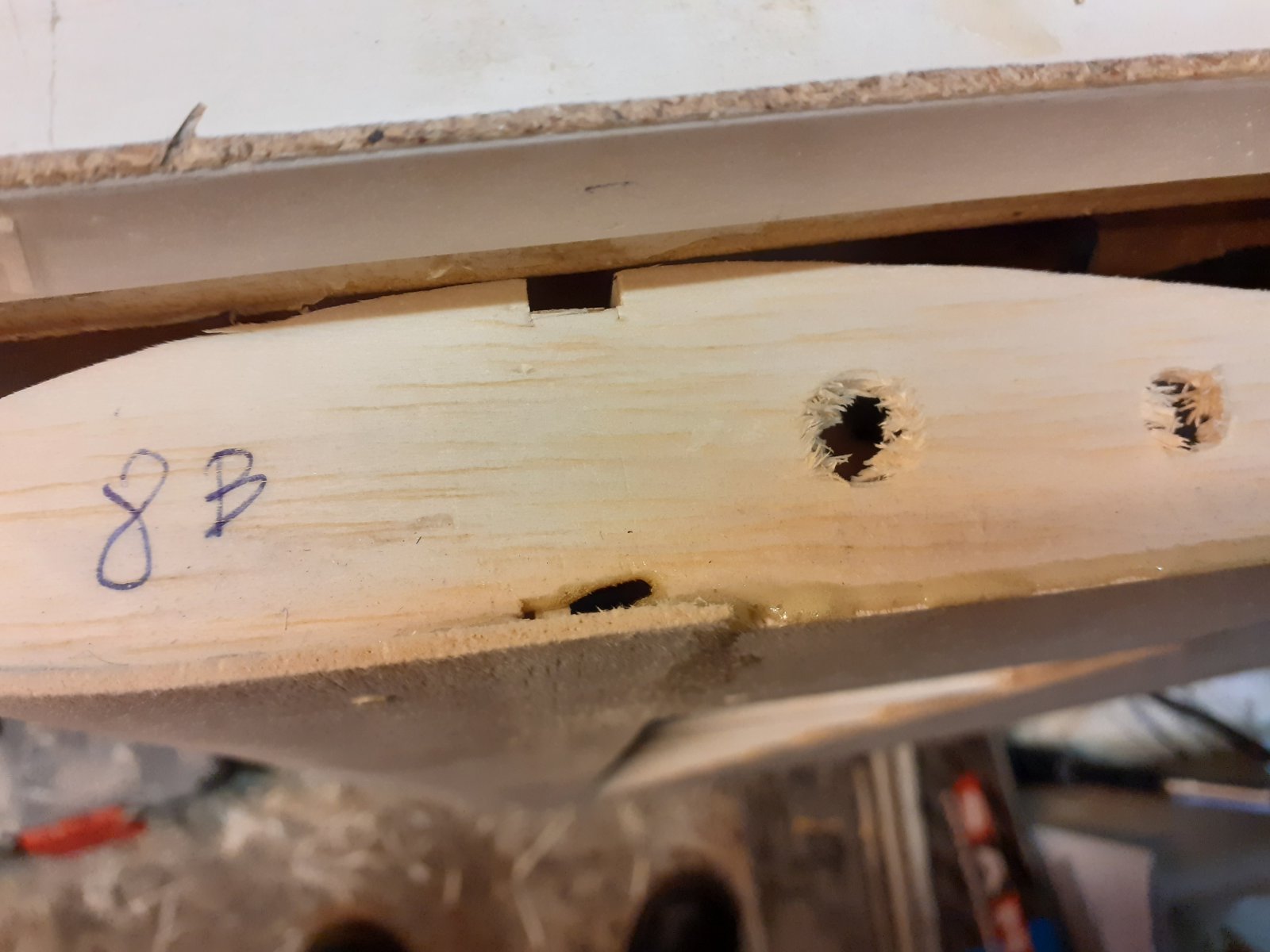

Tegen de wortel ligger verjongd , boven en onder, hier worden de verjongde liggers van de binnen vleugel op gelijmd.
Onderste indekking heeft schuine kant, hier geen we trachten de bovenste indekking met de strijk methode op te lijmen,

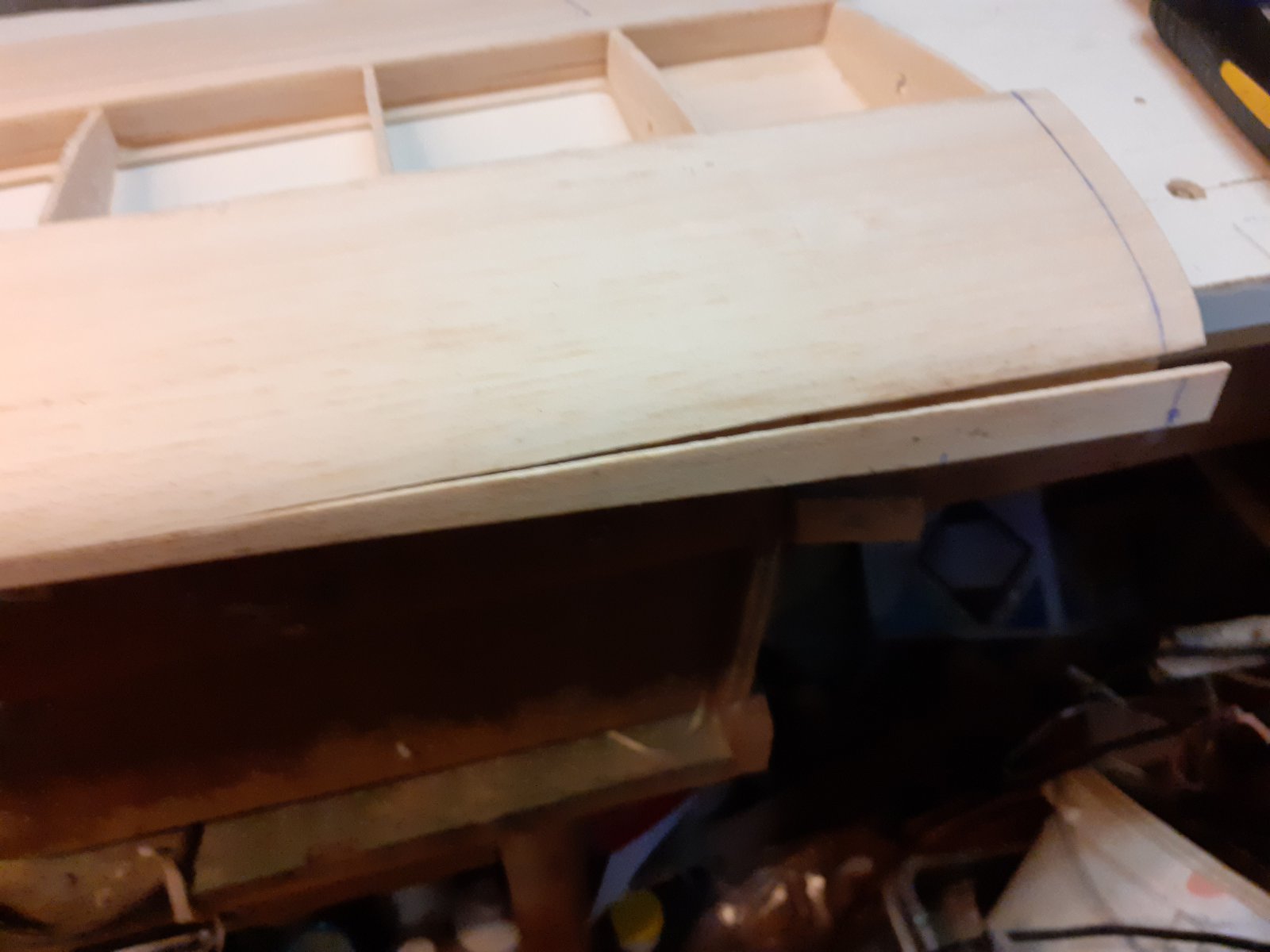

ik zeg wel trachten ! want als het eenmaal begint te splijten :hammer:dan is het voorbij :( en zal er een vlakke kant geschuurd worden en een latje voorgelijmd.

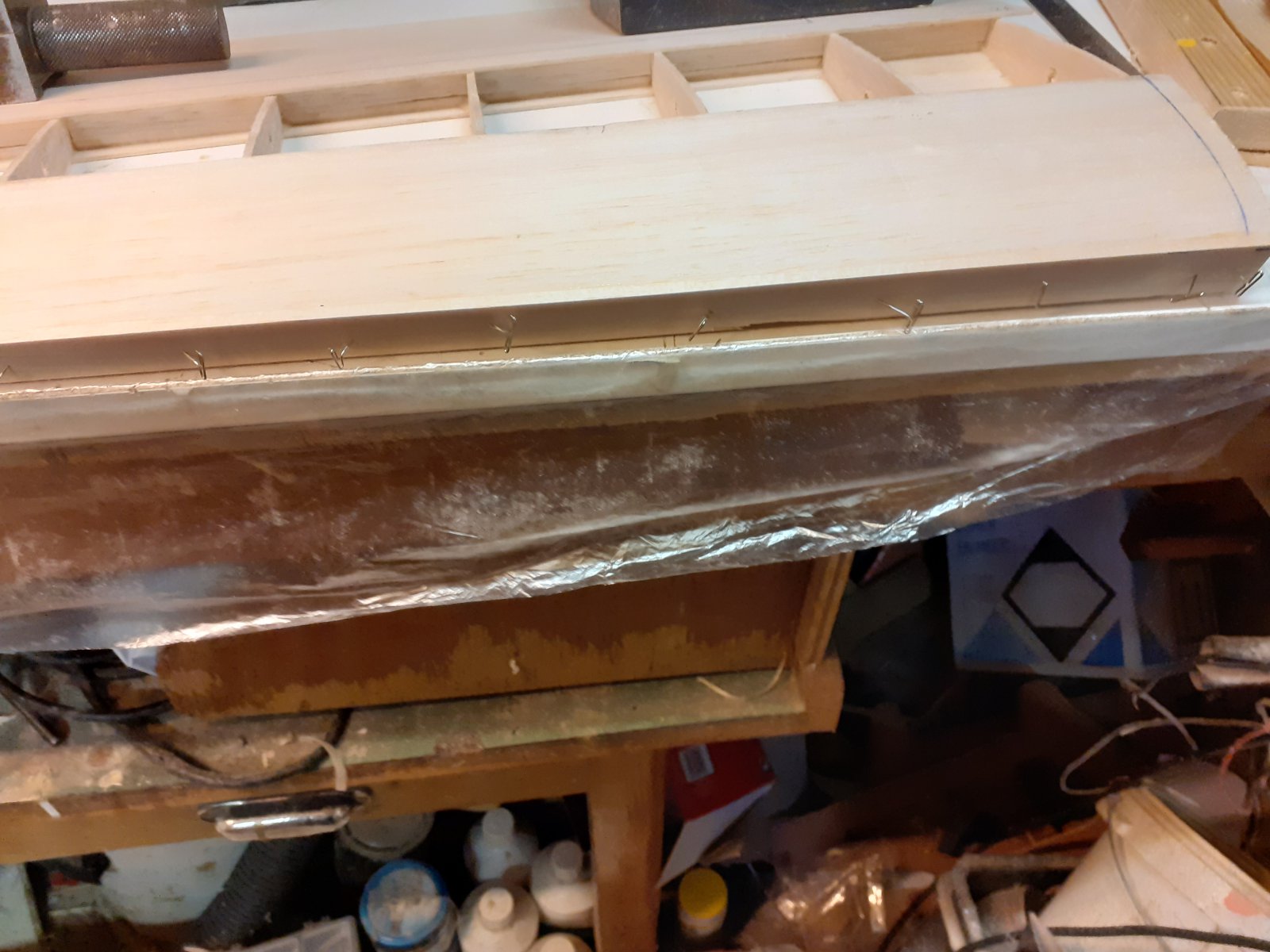

Strijken met water en warme bout is niet gelukt, alles gelijk geschuurd en latje voorgelijmd.

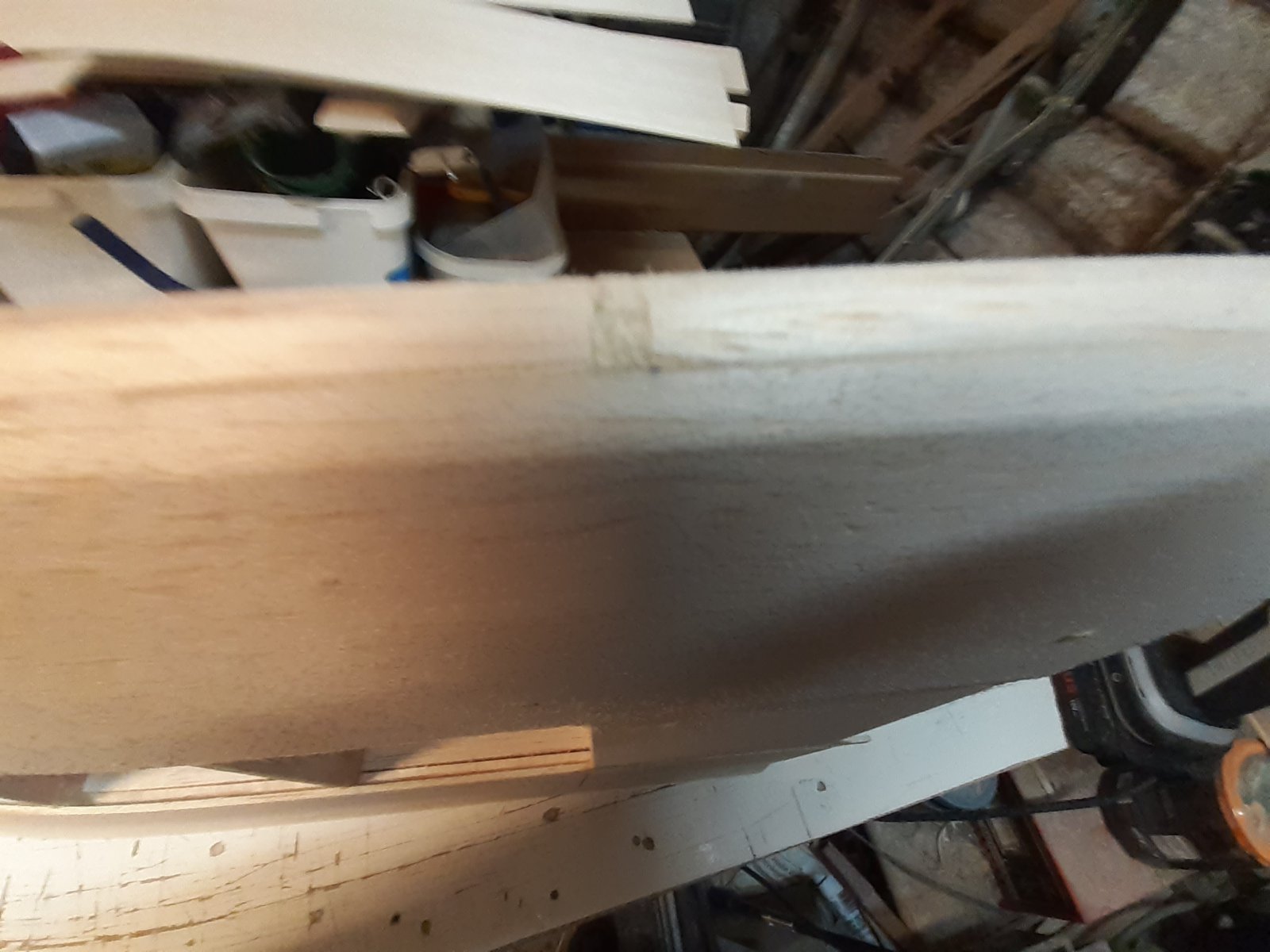

Hier was de buiging te sterk voor balsa 2 mm.
Misschien bij volgende schaalkist 0.4 triplex gebruiken :)
