Voortzetting bouw Smit Enterprice!

[Stoompomp]

Vandaag met mn draaibank bezig geweest, asje draaien. Wat blijkt voor achter 0,4mm verschil....zucht.

Twee vragen:
1. Was dit een dun stukje as over een vrij grote lengte?
2. Had je de as ingespannen tussen de losse kop met meedraaiend center gebruikt?

Gelukkig is een micrometer een instrument, dat de werkelijke, onpartijdige gemeten waarde weergeeft.

Let op!, bij beide bewerkingen kan je een as krijgen, die aan het eind dikker is, of bij ad2 dunner of dikker is.

Suport iets om, werd al beter, nog iets, te ver.

Kan je dit nader verklaren?

Denk er wel aan, dat door de verspaningskrachten het materiaal enigszins op de beitel kruipt. Geeft een diameter afwijking.



[Peter58]

Asje was 12 cm, een kant in de drieklauw ander op mee draaient center.
Bedoel daar mee het centerblok die je kan verstellen in de breete van het bed.
En ja dat het asje in het midden wat dikkers is begrijp ik, daar duwd de betiel tegen.
Grt peter.



[Stoompomp]

Bedoel daar mee het centerblok die je kan verstellen in de breete van het bed.

De losse kop, kan je inderdaad zijdelings verstellen. Hierdoor is het mogelijk om conische delen te draaien.
Dus een zijdelingse verstelling geeft een verschil in diameter tussen de as in de klauw en de as bij het center.
Het goed in lijn krijgen van de draaibankklauw en het center in de losse kop is niet eenvoudig.
Hierover ook gecorrespondeerd met @Dunsz, zie https://www.modelbouwforum.nl/threa...ningsbelevenissen.221292/page-44#post-3931607
Deze heeft een mooi stuk gereedschap gepost om het losse center weer mooi in lijn te kunnen krijgen.

Asje was 12 cm, een kant in de drieklauw ander op mee draaient center.

Indien een as van deze lengte in het midden doorbuigd, dan is deze dun naar verhouding van de lengte.
Ik draai ook dunne assen over een grote lengte.
Mijn werkvolgorde is:
Het onbewerkte materiaal van de as in de volle lengte inspannen, na aanbrengen center boring, tegen het meedraaiend center.
Vervolgens, over een lengte van b.v. 25mm, de as voordraaien met een overmaat van ca. 0,1mm. gezien vanaf het meedraaiend center.
Vervolgens per 25 mm de bewerking herhalen.
Het onbewerkte stijve stuk in de klauw zorgt ervoor, dat het reeds bewerkte deel niet doorbuigt.
Dit herhalen, tot de totale lengte is voorgedraaid op +0,1mm.
Nu in twee bewerkingen, afname 0.05mm per snede, de as op eindmaat bewerken.
Op deze wijze heb ik ook borstbouten M2x15mm gemaakt, alleen nu per 5mm lengte de borst gedraaid.
Succes.
Henk



[willum]

Uitlijnen draaibank

Firma Crispyn heeft een aardig Youtoep filmpje Uitlijnen van de losse kop.
Titel:
Hoe moet je een losse kop van een draaibank exact uitlijnen?

Dit is ook de manier zoals ik af en toe de uitlijning controleer.
Ik gebruik een verchroomde as van 25mm ca. (30cm lang) met twee centergaten in de uiteinden.
Inspannen en uitklokken.
Deze as gebruik ik puur en alleen als ijkgereedschap voor dit doel.
Voor dat ik deze afregel of controle actie start poets ik eerst de machine.

Willum



[Peter58]

Die had ik gezien willum, ik had zo,n meet ding gekocht, ronduit kut op een kleine draaibank.
Net alleen de klok in de beitelhouder gezet en op een rvs as uit geklokt. Afgesteld en proef as gemaakt, aan beide kanten prs op maat
Grt peter.



[willum]

Uitlijnen draaibank

"Peter58,
Net alleen de klok in de beitelhouder gezet en op een rvs as uit geklokt.
Afgesteld en proef as gemaakt, aan beide kanten prs op maat

Klokje zit bij mij ook in de beitelhouder.
Mooi dat het naar tevredenheid gelukt is Peter.
Heb je geen foto gemaakt toevallig.
Zou toch leuk zijn voor veel mensen.

Willum



[Peter58]

Nou nee, morgen als ik er aan denk zal ik een foto maken.
Grt peter



[Stoompomp]

Uitlijnen met een as, de ene kant in de drie klauw en de andere kant in het center van de losse kop is principieel fout.
Een drie klauw is niet centrisch. Deze slingert soms zelfs een tiende of meer mm.
Methode 1: de drie klauw demonteren en in de holle as een vast center aanbrengen. Nu d.m.v. eerder getoond afstel gereedschap de center punten exact t.o.v. elkaar afstellen.
Methode 2: een gecalibeerde as met correcte center boringen tussen de beide centers spannen en uitlokken.
Alternatief, de as inklemmen in de vier klauw, uitklokken vlak bij de klauw en aansluitend op de eerder genoemde uitklokken,geklemd deze stijf op center van de losse kop.
Dit laatste dient herhaald te worden bij opnieuw meten na een kwart slag verdraaiing.



[Peter58]

Methode 1 heb ik 7x gedaan.... scheef . As aan en zijde dunner als aan de ander kant.
Mijn methode in 1x goed, je draait immers met je drieklouw en niet met de center in de as.
Raar maar waar.
Grt peter



[willum]

Uitlijnen draaibank

Bij mij, center in juist die drieklauw die ik ga gebruiken.
Center in losse kop.
Daartussen een rechte as van ca, 30cm staal die verchroomd is.
Metertje in de beitelhouder.

Eventuele fout
in de te gebruiken drieklauw zie ik dan ook.
En alles netjes en schoon maken vooraf.

Willum



[Peter58]

Zoals beloofd, foto van uitklokken.

Grt peter



[Stoompomp]

Bij mij, center in juist die drieklauw die ik ga gebruiken.

Eventuele fout
in de te gebruiken drieklauw zie ik dan ook.

Mag ik uit bovenstaande opmaken, dat je bij wisselen van een draaiklauw, bijvoorbeeld na wisselen van de drie- door de vierklauw, deze bewerking opnieuw uitvoert?

Maar misschien heb je ontdekt, dat als je de drieklauw weer inspant, in de klauw met een center zet(bij mijn draaibank MC 3) er een verschil ontstaat.
In mijn geval conisch, maar in jouw geval waarschijnlijk cilindrisch.
Sterker nog, elke andere stand van de drieklauw op de hoofdas van de draaibank heeft een andere afwijking, hoogte slag.
Daar ik vaak wissel van de drie- naar de vierklauw, heb ik op de flens van de hoofdas en op de drieklauw centers geslagen voor de positie, waarbij de minste afwijking behoorde.
Dus na wisselen van de vierklauw terug naar de drieklauw, hoef ik alleen maar te letten op de markeringen.



[Stoompomp]

Zoals beloofd, foto van uitklokken.

Kan je informatie geven over het meten van de slingering tijdens verdraaien van de meetas vlak bij de bekken van de drieklauw?
Indien minder dan 0,05 mm, dan maak de klauw los en plaatst deze in deze verdraaid over 1/3 slag. De draaiklauw zit op een flens met drie klembouten.
Bij het opnieuw verdraaid naar de andere plaats zal je ontdekken, dat de hoogte slag ineens anders is.
Mijn vraag: Test en indien mijn informatie niet klopt, dan gaarne commentaar.



[Peter58]

Mijn 3 klauw is genummert, met op de aandrijfflens een 0 en op de 3kauw een 0.
Deze heeft een cilindriese aansluiting met 3 bouten, verkeerd zetten is dus (of je moet niet opletten) uitgesloten.
Bij het rond draaien zie ik een 4 streepjes verschil.

op de 0 stond nul

op een kwart 4 steepjes

derde weer 0
Grt peter



[Peter58]

Vandaag het nieuwe motortje (graupner speed 700 turbo 7,2 volt) in mn sloep gemaakt en proef gevaren.
Dat ging wel erg hard . Bij achteruit slaan tilde hij zn kont uit het water. Dus via de zender hem afgesteld op een stuk langzamer. En zat weer vast in de waterplanten, schepnet er bij en hier jij

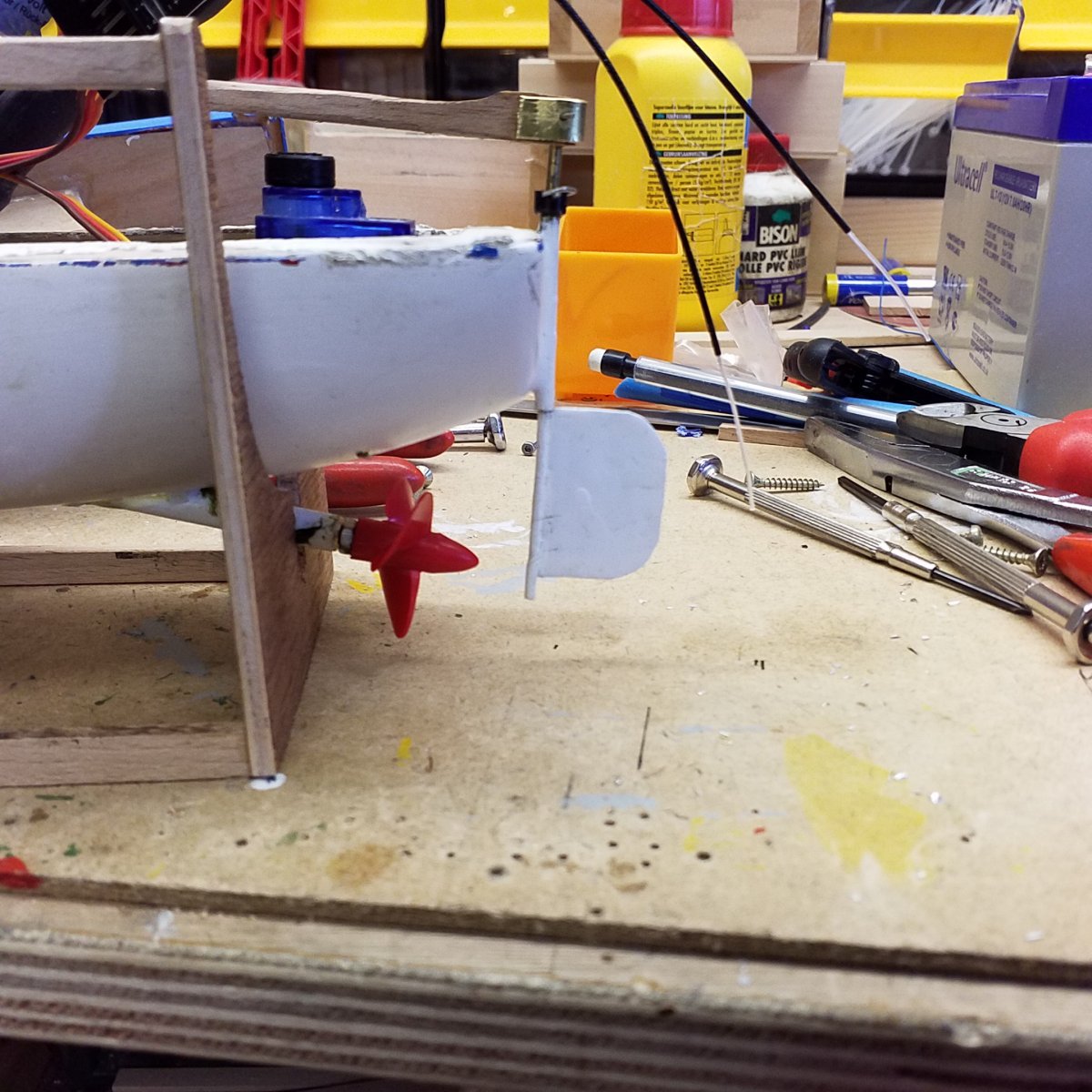

Verder een probleempje met het roer, die ligt niet diep genoeg ten opzichten van de schroef.

Dus die moet ik veranderen, direkt er een voorblad aan maken voor een betere sturing.
Grt peter



[Watergeus]

Peter,
Leuk dingetje die sloep, misschien een kleiner schroefje en/of met minder spoed?
Dan hoef je aan het roer niet direct wat te veranderen.

Die alg is er trouwens wel erg vroeg bij.

Groet,
Mathieu



[Peter58]

Ik heb het toerental omlaag gebracht, roer vond ik toch al niet echt geweldig.
Dus dat zat toch al in het verschiet. Schoef met minder spoed kan altijd nog.
En ja door het warme weer groeit het als kool
Grt peter



[Peter58]

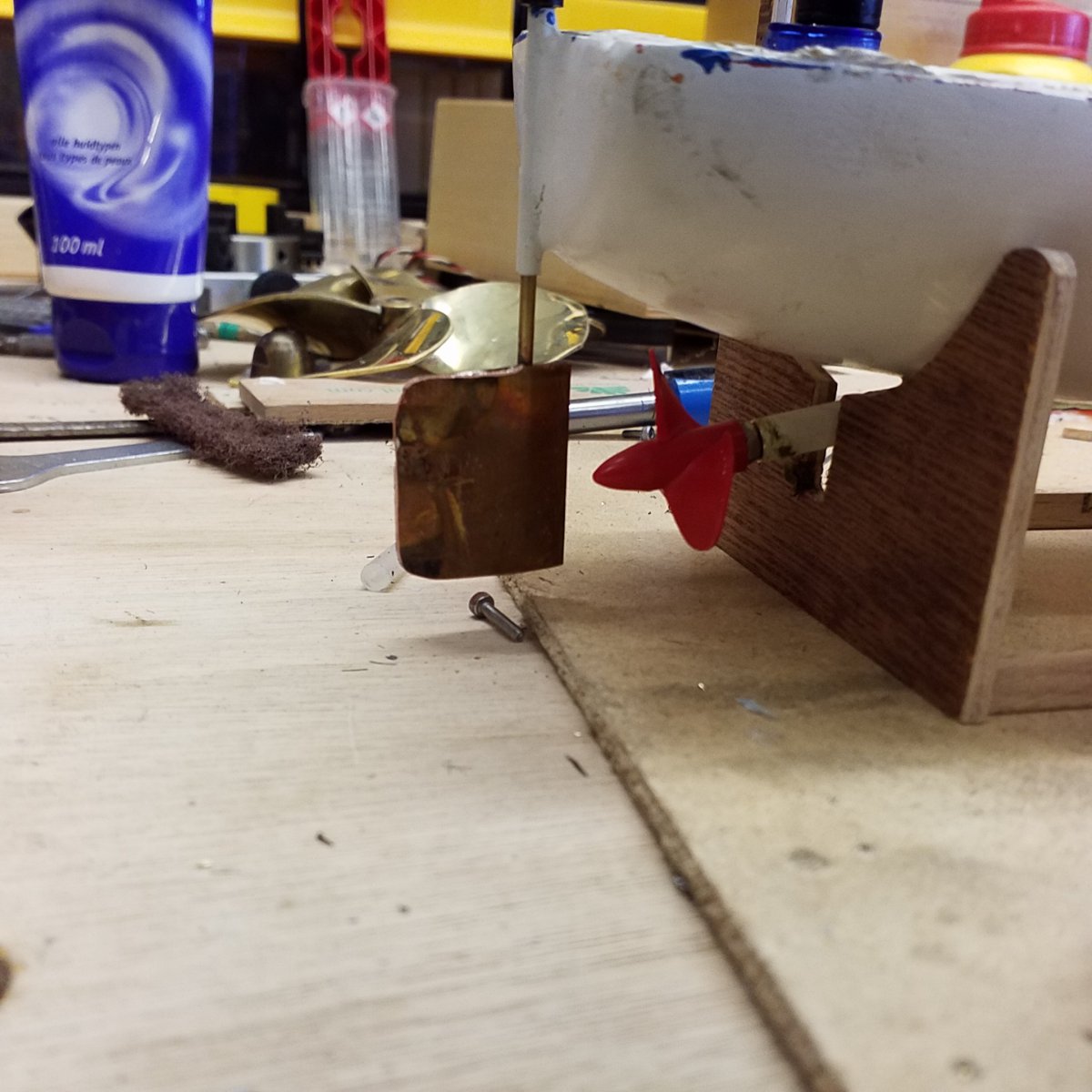

En zo is hij nu

Grt peter



[willum]

Uitlijnen draaibank

Iedere klauw,
welke dan ook
wordt steeds in zelfde positie teruggeplaatst.
Voor het terugplaatsen is/zijn deze schoongemaakt.
Is het nieuwe werk,
echt maatwerk,
dan lijn ik de zaak uit.

Spantangen in de hooftas gebruik ik thuis niet.
Ik gebruik nu een as om uit klokken van ca. 30cm.
Zou ik draaiwerk moeten maken met grotere nauwkeurigheid dan zou ik de uitlijnas 75cm lang maken.

Willum



[Peter58]

Flips, ga ik kijken voor een scheeps schroef met minder spoet alleen speetschroeven en weinig met m3 draad
Wie weet waar wat?
Groet peter
